BEDIENUNGSANLEITUNG PDSSA 20Li A1 PARKSIDE
Originalbetriebsanleitung
NL BE
ACCU-DRAAISLAGSCHROEFMACHINE
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR B
DE/AT/CH Originalbetriebsanleitung Seite 13
Kompernass Handels GmbH warranty
Dear Customer,
Bestimmungsgemäß Gebrauch 14
Ausstattung 14
Lieferumfang 14
Technische Daten 14
Allgemeine Sicherheitshinweise für Elektrowerkzeuge 15
- Arbeitsplatzsicherheit 16
- Elektrische Sicherheit
- Sicherheit von Personen 16
- Verwendung und Behandlung des Elektrowerkzeugs 17
- Verwendung und Behandlung des Akkuwerkzeugs 17
- Service 18
Geratespezifische Sicherheitshinweise fur Schlagschrauber 18
Originalzubehor/-zusatzgerate 18
Sicherheitschinweise fur Ladegeräte 19
Vor der Inbetriebnahme 19
Akku-Pack laden (siehe Abb. A) 19
Akku-Pack ins Gerät einsetzen/entnehmen 20
Akkuzustand prufen 20
Inbetriebnahme 20
Ein-/ausschalten 20
Drehzahl/Anziehrehmoment einstellen 20
Drehrichtung umschalten 20
Bits einsetzen 2C
Wartung und Reinigung 20
Garantie der Kompernaß Handels GmbH 21
Service 22
Importeur 22
Entsorgung 23
Original-Konformitätserklarung 24
Ersatz-Akku Bestellung 25
Telefonische Bestellung 25

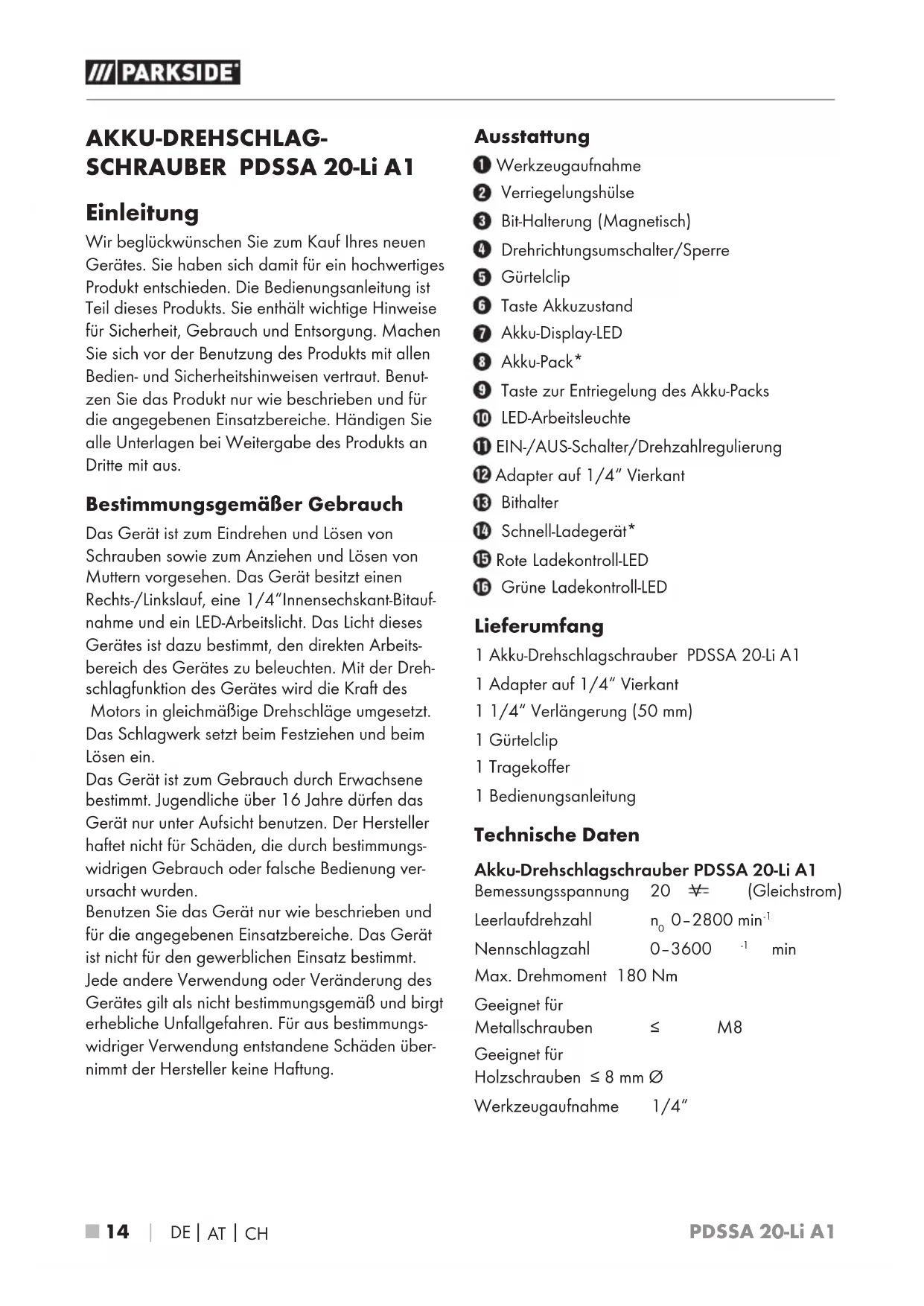

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Eindrehen und Lüssen von Schrauben sowie zum Anziehen und Lüssen von Mattern vorgesehen. Das Gerät besitzt einen Rechts-/Linkslauf, eine 1/4 "Innensechskant-Bitaufnahme und ein LED-Arbeitslicht. Das Licht these Gerätes ist dazu bestimmt, den direkten Arbeitsbereich des Gerätes zu beleuchten. Mit der Drehschlagfunktion des Gerätes wird die Kraft des Motors in gleichmäßige Drehschläge umgesetzt. Das Schlagwerk setzt beim Festziehen und beim Lüssen ein.
Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungs-widrigen Gebrauch oder falsche Bedienung verursacht wurden.
Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungs-widriger Verwendung entwickelte Schäden übernimmt der Hersteller keine Haftung.
Ausstattung
Werkzeugaufnahme
2 Verriegelungshülse
Bit-Halterung (Magnetisch)
Drehrichtungsschalter/Sperre
Gurtelclip
6 Taste Akkuzustand
7 Akku-Display-LED
8 Akku-Pack*
9 Taste zur Entriegelung des Akku-Packs
10 LED-Arbeitsleuchte
EIN-/AUS-Schalter/Drehzahlregulierung
12 Adapter auf 1 / 4'' Vierkant
Bithalter
14 Schnell-Ladegerat*
15 Rote Ladekontroll-LED
16 Grune Ladekontroll-LED
Lieferumfang
1 Akku-Drehschlagsschrauber PDSSA 20-Li A1
1 Adapter auf 1 / 4'' Vierkant
1 1 / 4'' Veränderung (50mm)
1 Gurtelclip
1 Tragekoffer
1 Bedienungsanleitung
Technische Daten
Akku-Drehschlagsschrauber PDSSA 20-Li A1
Bemessungsspannung 20 (Gleichstrom)
Leerlaufdrehzahl n_00 - 2800^-1
Nennschlagzahl 0-3600 min
Max. Drehmoment 180 Nm
Geeignet fur
Metallschrauben M8
Geeignet fur
Holzschauben ≤ 8mm
Werkzeugaufnahme 1/4"

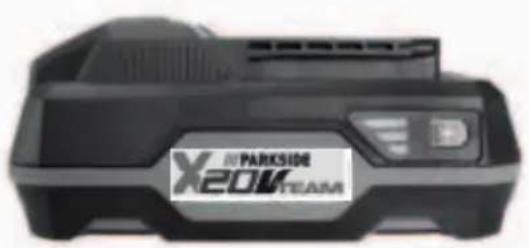

Akku PAP 20 A1*
Typ LITHIUM-IONEN
Bemessungsspannung 20 工 = (Gleichstrom)
Kapazitat 2 Ah
Zellen 5
Akku-Schnelladegerat PLG 20 A1*
EINGANG/Input
Bemessungsspannung 230-240 V ~, 50 Hz (Wechselstrom)
Bemessungsaufnahme 65 W
Sicherung (inner) 3,15 A
AUSGANG/Output
Bemessungsspannung 21,5 (Gleichstrom)
Bemessungsstrom 2,4 A
Ladedauer ca. 60 min
Schutzklasse
- AKKU UND LADEGERAT SIND NICT IM LIEFERUMFANG ENTHALTEN
Gerauschemissionswert
Messwert für Gerausch ermittelt entsprechend EN 62841. Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise:
Schalldruckpegel L = 83 dB (A)
Unsicherheit K_PA = 3 dB
Schalleistungspegel L_WA = 94 dB (A)
Unsicherheit K_WA = 3 dB
Schwingungsemissionswert
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:
Anziehen von Schrauben und Muttern maximaler
zulässiger GröBe a_h = 5,677 ~m / s^2
Unsicherheit K = 1,5 ~m / s^2
Gehorschutz tragen!
HINWEIS
Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegeben Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.
WARNING!
Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispels-weise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING!
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderrungen und technischen Daten, mit denen these Elektrowerkzeug versehen ist. Versaumnisse bei der Ein haltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akku-betriebene Elektrowerkzeuge (ohne Netzleitung).
1. Arbeitsplatzssicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung und unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäubebefinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.
2. Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steck dosenverringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignetsind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Be nutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlieben und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4. Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicheren im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
5. Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgebung, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ (265^) können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf.
Schützen Sie den Akku
vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.
6. Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundenstellen erfolgen.
Gerätespezifische Sicherheitshinweise für Schlagschrauber
Tragen Sie Gehorschutz beim Schlag-schrauben. Die Einwirkung von Larm kann Gehorverlustbewirken.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Losen von Schrauben konnen kurzfristig hohe Reaktionsmomente auftreten.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausfuhren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Originalzubehör/-zusatzgeräte
■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibelist.
WARNING!
■ Verwenden Sie kein Zubehör welches nicht von PARKSIDE empfohlen wurde. Dies kann zu elektrischem Schlag und Feuer führen.
Sicherheitshinweise für Ladegeräte
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringgerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Wenn die Netzanschlussleitung these Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Das Ladegerät ist nur für den Betrieb im Innbereich geeignet.
WARNUNG!
Wenn die Netzanschlussleitung theses Gerates beschadigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
ACHTUNG!
Dieses Ladegerat kann nur die folgenden Batterien laden: PAP 20 A1/PAP 20 A2/ PAP 20 A3/PAP 20 B1/PAP 20 B3/ PAPS 204 A1/PAPS 208 A1.
Eine aktuelle Liste der Akkukompatibilität.
finden Sie unter www.Lidl.de/Akku.
ACHTUNG! HeiBe Oberfläche. Es besteht Verbrennungsgefahr.
Vorder Inbetriebnahme
Akku-Pack laden (siehe Abb. A)
VORSICHT!
Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerätnehmen bzw. einsetzen.
HINWEIS
Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10^ oder oberhalb 40^ liegt. Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 und 80% . Das Lagerungs klimasoll kuhl und trocken sein in einer Umgebungstemperatur zwischen O und 50^ .
Stecken Sie den Akku-Pac in das Schnell-Ladegerat (siehe Abb. A).
Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED 15 leuchtet rot.
Die grüne Kontroll-LED6 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack 8 insatzbereit ist.
ACHTUNG!
Sollte die rote Kontroll-LED5 blinken, dann ist der Akku-Pack 8 berhitzt und kann nicht aufgeladen werden.
Sollte die rote und grune Kontroll-LED5 16 gemeinsam blinken, dann ist der Akku-Pack efekt.
Schieber den Sie den Akku-Pac in das Gerat ein.
Schalten Sie das Ladegerät zwischen aufein-anderfolgenden Ladevorgängen für mindestens 15 Minuten ab. Ziehen Sie dazu den Netzstecker.
Akku-Pack ins Geräteinsetzen/entnehmen
Akku-Pack einsetzen
Bringen Sie den Drehrichtungsumschalte in Mittelstellung (Sperre). Lassen Sie den Akku-Pack 8 in den Griff einrasten.
Akku-Pack entnehmen
Drücken Sie die Taste zur Entriegelung und entnahmen Sie den Akku-Pack 8
Akkuzustand prüfen
Drucken Sie zum Prifen des Akkuzustands die Taste Akkuzustand siehe auch Hauptabbildung).
Der Ladungszustand wird in der Akku-Display
LED 7vie folgt angezeigt:
ROT/ORANGE/GRUN = maximale Ladung
ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung - Akku auflagen
Inbetriebnahme
Ein-/ausschalten
Einschalten
Drucken Sie zur Inbetriebnahme des Gerätes den EIN-/AUS-Schalter und halten Sie ihn gedrückt.
Die LED-Arbeitsleuchte 1euchtet bei leicht oder vollständig gedrücktem EIN-/AUS-Schalter 1Si ermöglich so das Ausleuchten des Arbeitsbereiches bei ungunstigen Lichtverhältnissen.
Ausschalten
Lassen Sie zum Ausschalten des Gerätes den EIN-/AUS-Schalter 11 los.
Drehzahl/Anziehdrehnoment einstellen
Leichter Druck auf den EIN-/AUS-Schalte bewirkt eine niedrige Drehzahl/Anziehdrehmoment. Mit zunehmendem Druck erhöht sich die Drehzahl/Anziehdrehmoment.
Das Anziehrehmoment ist abhängig von der gewählten Drehzahl und der Schlagdauer.
ACHTUNG!
Das tatsächlich erzielte Anziehrehmoment ist grundsatzlich mit einem Drehmoment-schlüssel zu überprüfen!
HINWEIS
Die integrierte Motorbremse sorgt fur einen schellen Stillstand.
Drehrichtung umschalten
Wechseln Sie die Drehrichtigung, indem Sie den Drehrrichtungsumschalter ach rechts bzw. links durchdrucken.
Bits einsetzen
Setzen Sie den Adapter oder den Bithalter in die Werkzeugaufnahme 1.
Ziehen Sie damit die Verriegelungshüls2 nach hinten und halten den Adapter 1der den Bithalter 1einrasten.
Wartung und Reinigung
WARNINGIVERLETZUNGSGEFAHRI Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnahme Sie den Akku.
Das Gerät ist wartungsfrei.
Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Es durren keine Flüssigkeiten in das Innere der Geräte gelangen.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff an-greifen.
Soll ein Lithium-lonen-Akku langere Zeit gelagert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50% und 80%. Das optimale Lagerungsklima ist kuhl und trocken.
HINWEIS
- Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Service - Hotline bestellen.
Garantie der KompernaßHandelsGmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln these Products stehen ihren gegen den Verkauf der Produkte gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestelte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis fur den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.
Sie erhalten auf die Akku-Packs der X12V und X20V Team Serie 3 Jahre Garantie ab Kaufdatum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetze und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe angegeben werden können oder fur Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt sind.
These Garantie verfallt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Garantiezeit gilt nicht bei
normaler Abnutzung der Akkukapazitat
gewerblichen Gebrauch des Produktes
■ Beschäftigung oder Veränderung des Produktes durch den Kunden
Missachtung der Sicherheits- und Wartungsvorschriften, Bedienungsfehler
Schaden durch Elementarereignisse
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (AN) 380745_2110 als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmer Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück-oder Unterseite des Produktes.
Sollten Funktionsehler oder sonstige Mängel aufreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt kann Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com konnen Sie diese und weitere Handbucher, Produktvideos und Installationssoftware herunterlagen.
Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Section (www.lidl-service.com) und konnen mittels der Eingabe der Artikelnummer (IAN) 380745_2110 ihre Bedienungsanleitung öffnen.
WARNING!
Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Lassen Sie den Austausch des Steckers oder der Netzleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de
AT ServiceOsterreich
Tel.: 0820 201 222 E-Mail: kompernass@lidl.at
CH ServiceSchweiz
Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch
IAN380745_2110
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND
www.kompernass.com
Entsorgung
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Das nebenstehende Symbol einer durchgestrichen Mülltonne auf Rädern zeigt
an, dass diesen Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie these Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmull entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Für den deutschen Markt gilt
Beim Kauf eines Neugerätes haben Sie das Recht, das entsprechende Altgerät an ihren Handler zurückzugegeben. Handler von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400 qm sowie Lebensmittelhandler mit einer Verkaufsfläche von mindestens 800 qm, die regelmäßige Elektro- und Elektronik geräte verkaufen, sind außer dem verpflichtet, Altgeräte unentgeltlich zurückzunehmen, auch ohne dass ein Neugerät gekauft wird, wenn die Altgeräte in keiner Abmessung größter sind als 25 cm. LIDL bietet Ohnen Rücknahmagemöglichkeiten direkt in den Filialen und Markten an. Informieren Sie sich auch bei ihrem Handlert über die Rücknahmagemöglichkeiten vor Ort.
Weitere Möglichkeit zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Li-ion
Werfen Sie Akkus nicht in den Hausmull!
Defekte oder verbrauchte Akkus mösen gemäß Richtlinie 2006/66/EG recycliert Batterien/Akkus sind als Sondermull zu und müssen durch entsprechenden fandler, Fachhandler, öffentliche communale (werbliche Entsorgungsunternehmen)recht entsorgt werden. Batterien/Akkusige Schwermetalle enthalten.
Werfen Sie Batterien/Akkus davon nicht in den Hausmüll, sondern führen Sie diese einer separates Sammlung zu. Geben Sie Batterien/Akkus nur im entladenen Zustand darüber.
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.
Entsorgen Sie die Verpackung umwelt-gerecht. Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebessondert. Die Verpackungsmaterialien sind hnet mit Abkürzungen (a) und Ziffern (b) der Bedeutung: 1-7: Kunststoffe, pier und Pappe, 80-98: Verbundstoffe.
Das Produkt ist recyclelbar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.
Original-Konformitätserklarung
Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklaren hiermit, dass diesen Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:
Maschinenrichtlinie
(2006/42/EG)
EG-Niederspannungsrichtlinie (nur Ladegerät)
(2014/35/EU)
Elektromagnetische Verträglichkeit
(2014/30/EU)
RoHS Richtlinie
(2011/65/EU)*
- Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt der Hersteller. Der oben be schriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Angewandte harmonisierte Normen
EN 62841-1:2015
EN 62841-2-2:2014
EN 55014-1:2017
EN 55014-2:2015
EN IEC 63000:2018
Typ/Gerätebezeichnung: Akku-Drehschlagschrauber PDSSA 20-Li A1
Herstellungsjahr: 01-2022
Seriennummer: IAN 380745_2110
Bochum, 31.01.2022
CE
Semi Uguzlu
- Qualitätsmanager -
Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
Ersatz-Akku Bestellung
Wenn Sie einen Ersatz-Akku für Ihr Gerät bestellen möchten, so konnen Sie dies entweder bequem im Internet unter www.kompernass.com oder Telefonisch abwickeln.
Dieser Artikel kann aufgrund begrenzter Vorratsmenge nach kurzer Zeit ausverkauft sein.
HINWEIS
Die Bestellung von Ersatzteilen kann in einigen Ländern nicht online vorgenommen werden. Kontaktieren Sie in thisem Fallitte die Service-Hotline.
Telefonische Bestellung
DE Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
AT Service Österreich Tel.: 0820 201 222
CH Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)
Um eine schnelle Bearbeitung ihrer Bestellung zu gewährleisten, halten Sieitte für alle Anfrage die Artikelnummer (IAN 380745_2110) des Gerätes bereit. Die Artikelnummer entnehmer Sieitte dem Typenschild oder dem Titelblatt dieser Anleitung.
Table des matieres
Introduction 28
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN380745_2110
Importateur
2. Elektrische veiligung
3. Veiligkeit van Personen
Tel.: 070 270 171 (0,15 EUR/Min.)
E-Mail: kompernass@lidl.be
IAN380745_2110
Importeur
Telefonische bestelling
NL ServiceNederlandTel.: 0800 0249630
BE Service Belgie Tel.: 070 270 171 (0,15 EUR/Min.)
Nadaje sie do wkrećów do
metalu
Nadaje sie do wkrećów do
drewna ≤ 8mm
KompernassHandels GmbH
Karekunde
Gyartasi ev: 2022.01.
