Producttype	Beheerbare L2-switch (switch)
Model	TLSG3216
Merk	TP-Link
Aantal Ethernet-poorten	16 RJ45 Gigabit-poorten
SFP-poorten	Ja, speciale SFP-sleuven
Consolepoort	Ja, voor CLI-beheer
Voeding	Externe netadapter
Afmetingen (bij benadering)	440 x 200 x 44 mm (rackmontage)
Gewicht (bij benadering)	2,8 kg
Belangrijkste functies	Beheer via webinterface, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Installatie	Op bureau of in 19-inch rack (beugels meegeleverd)
Standaardconfiguratie	IP-adres: 192.168.0.1, Gebruikersnaam: admin, Wachtwoord: admin
Veiligheid	Niet demonteren, niet blootstellen aan water, loskoppelen voor onderhoud
Onderhoud en reiniging	Apparaat loskoppelen, reinigen met een droge, niet-schurende doek
Onderdelen en repareerbaarheid	Geen door de gebruiker verwijderbare onderdelen; neem contact op met TP-Link support voor reparatie
Garantie	TP-Link beperkte garantie (looptijd verschilt per land)
Algemene informatie	Beheerbare switch voor bedrijfsnetwerken, compatibel met standaard Ethernet-kabels

Veelgestelde vragen - TLSG3216 TP-LINK

Hoe installeer ik de TP-Link TLSG3216 switch?

Plaats de switch op een vlak oppervlak of bevestig de meegeleverde montagebeugels om hem in een 19-inch rack te installeren. Sluit het netsnoer aan en verbind uw Ethernet-kabels met de RJ45-poorten. Zorg bij rackinstallatie dat het rack geaard en stabiel is voordat u de beugels met de meegeleverde schroeven vastzet.

Hoe krijg ik toegang tot de webinterface voor configuratie?

Zorg ervoor dat uw computer zich in hetzelfde subnetwerk bevindt als de switch (IP-adres 192.168.0.x met subnetmasker 255.255.255.0). Open een browser en typ http://192.168.0.1. Meld u aan met de gebruikersnaam admin en het wachtwoord admin (in kleine letters).

Wat is het standaard wachtwoord van de switch?

Het standaard wachtwoord is admin (in kleine letters), net als de gebruikersnaam. Het wordt aanbevolen dit na de eerste aanmelding te wijzigen om veiligheidsredenen.

Hoe reset ik de switch naar de fabrieksinstellingen?

Houd de Reset-knop (reset) aan de voor- of achterkant van de switch ongeveer 10 seconden ingedrukt en laat dan los. De switch wordt opnieuw opgestart met de standaard fabrieksinstellingen. Houd er rekening mee dat hiermee alle aangepaste configuraties worden gewist.

Wat moet ik doen als de webinterface niet reageert?

Controleer of uw computer is ingesteld met een vast IP-adres in het subnetwerk 192.168.0.x (bijvoorbeeld 192.168.0.100). Zorg ervoor dat de Ethernet-kabel goed is aangesloten en dat de switch is ingeschakeld. Als het probleem aanhoudt, probeer dan een hardware-reset.

Hoe sluit ik een SFP-module aan op de switch?

Plaats de SFP-module (apart verkrijgbaar) voorzichtig in de daarvoor bestemde SFP-sleuf totdat deze vastklikt. Sluit vervolgens de glasvezel of compatibele koperkabel aan op de module. Er is geen extra configuratie nodig voor automatische detectie van de module.

Ondersteunt de TLSG3216 switch PoE-voeding?

Nee, dit model ondersteunt geen voeding via Ethernet (PoE). Elk aangesloten apparaat moet zijn eigen stroomvoorziening hebben.

Hoe werk ik de firmware van de switch bij?

Download de nieuwste firmwareversie van de officiële TP-Link website. Meld u aan bij de webinterface, ga naar het gedeelte Onderhoud of Systeem en klik op Firmware-update en selecteer het gedownloade bestand. Schakel de stroom niet uit tijdens de update.

Kan de switch in een rack worden gemonteerd?

Ja, de TLSG3216 switch is ontworpen voor montage in een 19-inch rack. Gebruik de meegeleverde montagebeugels en bevestig deze met de inbegrepen schroeven. Gebruik voor bevestiging in het rack geschikte bouten (niet meegeleverd). Zorg ervoor dat het rack stabiel en geaard is.

Wat te doen bij een storing of defect?

Controleer eerst de aansluitingen en de stroomvoorziening. Probeer een reset. Als het probleem aanhoudt, raadpleeg dan de volledige handleiding op onze site of neem contact op met TP-Link technische ondersteuning. Probeer het apparaat niet zelf te repareren, want dit maakt de garantie ongeldig.

GEBRUIKSAANWIJZING TLSG3216 TP-LINK

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.

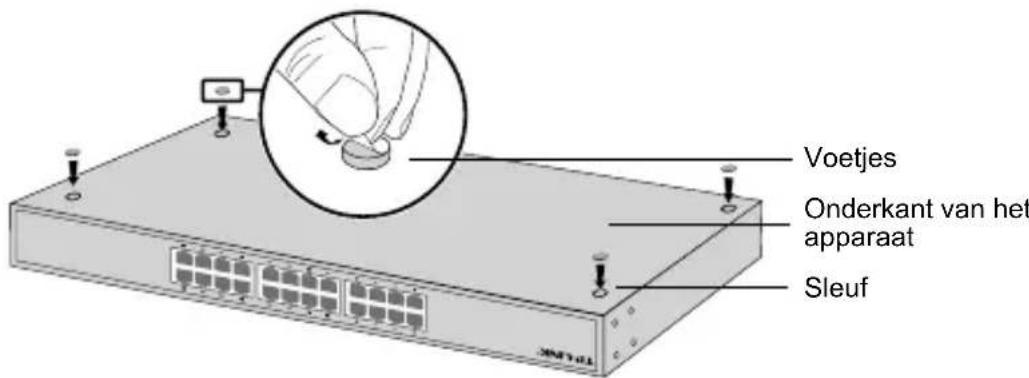

3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

- Rek installmentie

Om het apparaat in een rek te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde reck-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

1. Nadat de beugels aan het apparaat bevestigd zijn, gebruikt u geschikte schroeven (niet meegeleverd) om de beugels aan het rek te bevestigen.

Verbinding

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

- SFP poort

Voor switches met SFP poortenkest u een SFP poort met een SFP module verbinden. Wonneer een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan za de bijbehorende RJ45 poortuitgeschakeld worden en kan deze Niet gebruikt worden.

- Console Poort

Voor switches met een console poort, u=kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens=kunt u de CLI laden om uw switch te beheren.

- Inschakelen

Stek de rouwelijke connector van de meegeleverde stroomkabel in het stopcontact van het apparatusen de mannelijke connector in het stopcontact.

Configuratie

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend:tussen 2 en 254); het subnetmasker is 255.255.255.0
2. Open een webbrowser en typ het standard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.
3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beiden inkleine letters. Klik verwolgens op de Login knop of druk op de Enter toets.
4. Na een succesvolle login=kunt u de switch op de beheer网页 configureren.

- Configureer de switch door gelebruik te make van de CLI (Alleen voor Smart Switches en Managed Switches)

U kurz inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebrende instructies over hoe u dit kurz doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te make n van het hulpprogramma. (Alleen voor Easy Smart Switches)

U kurz de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Voor uitgebreide instructies over hoe u dit kurz doen, raadpleef de Utility Gebruikershandleiding.

Installation

Veiligheidsinformatie

• Als een product een aan/uit toets heeft, befind die een möglichkheid om het product uit te schakelen. Bij producten zonder aan/uit toets is de enige manier om het product volledig uit te schakelen het product of de netspanningadapter van de stroomtoevoer af te koppelen. Het afgekoppelde apparaat要去 normal kunnen worden gezruikt.
• Dit product Niet openmaken of er onderhoud aan proberen te verrachten; u kunt blootgesteld worden aan gevaarlijke hoogspanning of andere risico's. Door het openmaken van een verzegelde component of verzegeld(e) product(en) komt de garantie te vervallen. Voor product service kurz u contact met ons opnemen.
• Dit product Niet in de buurt van water gebruiken.

TP-LINK beperkke productgarantie

Geldt alleen voor producten van het merk TP-LINK.

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCIE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-LINK geeft garantie op het hardware product van het merk TP-LINK in de originele verpakking voor gebreken in materialen en fabricage indien normal gebruikt in overeenstemming met de richtlijnen van TP-LINK gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.
