TLSG3216 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Managed L2-Switch
Modell	TLSG3216
Marke	TP-Link
Anzahl der Ethernet-Ports	16 x RJ45 Gigabit-Ports
SFP-Ports	Ja, dedizierte SFP-Steckplätze
Konsolenport	Ja, für CLI-Verwaltung
Stromversorgung	Externes Netzteil
Abmessungen (ca.)	440 x 200 x 44 mm (Rackmontage)
Gewicht (ca.)	2,8 kg
Hauptfunktionen	Verwaltung über Weboberfläche, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Installation	Auf dem Schreibtisch oder im 19-Zoll-Rack (Montagewinkel im Lieferumfang)
Standardkonfiguration	IP-Adresse: 192.168.0.1, Benutzername: admin, Passwort: admin
Sicherheit	Nicht zerlegen, nicht Wasser aussetzen, vor Wartung Netzstecker ziehen
Wartung und Reinigung	Gerät vom Netz trennen, mit einem trockenen, nicht scheuernden Tuch reinigen
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; für Reparaturen wenden Sie sich an den TP-Link-Support
Garantie	Eingeschränkte TP-Link-Garantie (Dauer je nach Land variabel)
Allgemeine Informationen	Managed Switch für Unternehmensnetzwerke, kompatibel mit Standard-Ethernet-Kabeln

Häufig gestellte Fragen - TLSG3216 TP-LINK

Wie installiere ich den TP-Link TLSG3216 Switch?

Stellen Sie den Switch auf eine ebene Fläche oder befestigen Sie die mitgelieferten Montagewinkel, um ihn in einem 19-Zoll-Rack zu installieren. Schließen Sie das Netzkabel an und verbinden Sie Ihre Ethernet-Kabel mit den RJ45-Ports. Bei Rackmontage überprüfen Sie vor dem Anbringen der Winkel mit den mitgelieferten Schrauben die Erdung und Stabilität des Racks.

Wie greife ich auf die Weboberfläche für die Konfiguration zu?

Stellen Sie sicher, dass Ihr Computer sich im selben Subnetz wie der Switch befindet (IP-Adresse 192.168.0.x mit Subnetzmaske 255.255.255.0). Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Melden Sie sich mit dem Benutzernamen admin und dem Passwort admin (Kleinbuchstaben) an.

Wie lautet das Standardpasswort des Switches?

Das Standardpasswort ist admin (Kleinbuchstaben), ebenso wie der Benutzername. Es wird empfohlen, es nach der ersten Anmeldung aus Sicherheitsgründen zu ändern.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Drücken Sie die Reset-Taste an der Vorder- oder Rückseite des Switches etwa 10 Sekunden lang und lassen Sie sie dann los. Der Switch startet mit den Werkseinstellungen neu. Beachten Sie, dass dabei alle individuellen Einstellungen gelöscht werden.

Was tun, wenn die Weboberfläche nicht reagiert?

Überprüfen Sie, ob Ihr Computer mit einer festen IP-Adresse im Subnetz 192.168.0.x konfiguriert ist (z.B. 192.168.0.100). Stellen Sie sicher, dass das Ethernet-Kabel korrekt angeschlossen und der Switch eingeschaltet ist. Wenn das Problem weiterhin besteht, versuchen Sie einen Hardware-Reset.

Wie schließe ich ein SFP-Modul an den Switch an?

Setzen Sie das SFP-Modul (separat erhältlich) vorsichtig in den dafür vorgesehenen SFP-Steckplatz ein, bis es einrastet. Schließen Sie dann das kompatible Glasfaser- oder Kupferkabel an das Modul an. Für die automatische Erkennung des Moduls ist keine weitere Konfiguration erforderlich.

Unterstützt der Switch TLSG3216 PoE-Stromversorgung?

Nein, dieses Modell unterstützt keine Stromversorgung über Ethernet (PoE). Jedes angeschlossene Gerät muss über eine eigene Stromversorgung verfügen.

Wie aktualisiere ich die Firmware des Switches?

Laden Sie die neueste Firmware-Version von der offiziellen TP-Link-Website herunter. Melden Sie sich an der Weboberfläche an, gehen Sie zum Bereich Wartung oder System, klicken Sie auf Firmware-Update und wählen Sie die heruntergeladene Datei aus. Unterbrechen Sie während des Updates nicht die Stromversorgung.

Kann der Switch in ein Rack montiert werden?

Ja, der Switch TLSG3216 ist für die Montage in einem 19-Zoll-Rack ausgelegt. Verwenden Sie die mitgelieferten Montagewinkel und befestigen Sie diese mit den beiliegenden Schrauben. Für die Befestigung im Rack verwenden Sie passende Schrauben (nicht im Lieferumfang). Stellen Sie sicher, dass das Rack stabil und geerdet ist.

Was tun bei einer Störung oder Fehlfunktion?

Überprüfen Sie zuerst die Anschlüsse und die Stromversorgung. Versuchen Sie einen Reset. Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung auf unserer Website oder kontaktieren Sie den TP-Link-Support. Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG TLSG3216 TP-LINK

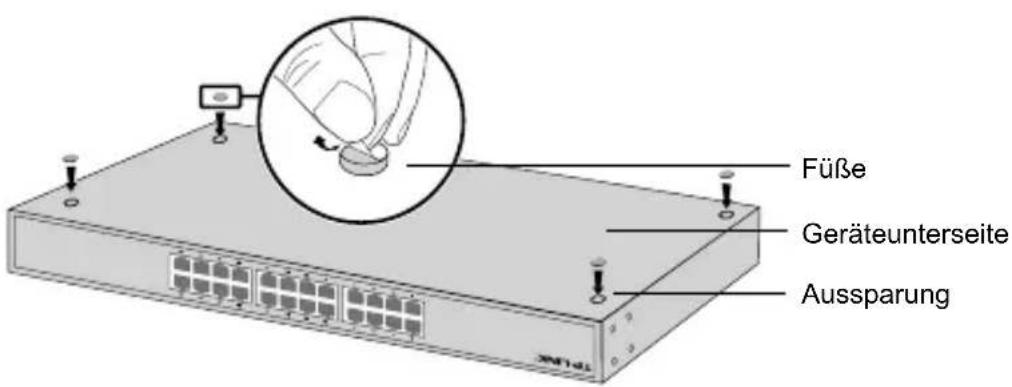

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie dasGerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüllen.
3. Bringen Sie die Gummifüsse auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittel eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

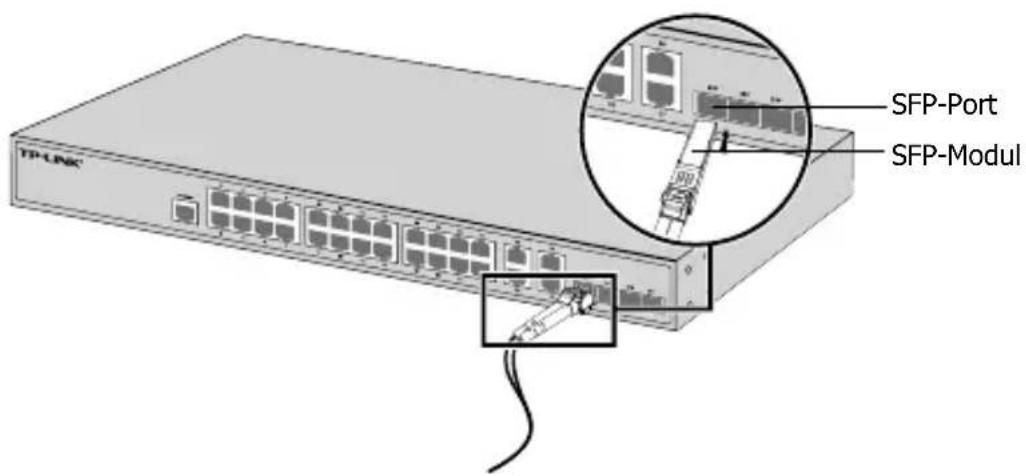

- SFP-Port

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit ihrem Computer verbunden werden.Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

- Einsatzlen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schutz eine IP-Adresse aus dem Selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Password ein.
   Klichen Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationsstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschelt werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spanningsadapters komplett ausgeschelt werden. Das von der Spannungsvorsorgung getrennte Gerät besteht jedoch seine Konfiguration.
• Öffnen Sie these Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie konnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigten eines Siegels lasst die Garantie erlösen.itte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie theses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESSE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfrei den Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
