TLSG3216 - Interruptor TP-LINK - Manual de utilização gratuito

Tipo de produto	Comutador (switch) gerenciável L2
Modelo	TLSG3216
Marca	TP-Link
Número de portas Ethernet	16 portas RJ45 Gigabit
Portas SFP	Sim, slots SFP dedicados
Porta console	Sim, para gerenciamento via CLI
Alimentação	Adaptador de energia externo
Dimensões (aprox.)	440 x 200 x 44 mm (montagem em rack)
Peso (aprox.)	2,8 kg
Funções principais	Gerenciamento via interface web, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Instalação	Em mesa ou rack 19 polegadas (suportes incluídos)
Configuração padrão	Endereço IP: 192.168.0.1, Usuário: admin, Senha: admin
Segurança	Não desmontar, não expor à água, desconectar antes da manutenção
Manutenção e limpeza	Desconectar o aparelho, limpar com um pano seco e não abrasivo
Peças sobressalentes e reparabilidade	Nenhuma peça removível pelo usuário; contatar o suporte TP-Link para qualquer reparo
Garantia	Garantia limitada TP-Link (duração variável conforme o país)
Informações gerais	Comutador gerenciável para rede corporativa, compatível com cabos Ethernet padrão

Perguntas frequentes - TLSG3216 TP-LINK

Como instalar o comutador TP-Link TLSG3216?

Coloque o comutador sobre uma superfície plana ou fixe os suportes de montagem fornecidos para instalá-lo em um rack de 19 polegadas. Conecte o cabo de alimentação e conecte seus cabos Ethernet às portas RJ45. Para instalação em rack, verifique o aterramento e a estabilidade do rack antes de fixar os suportes com os parafusos fornecidos.

Como acessar a interface web de configuração?

Certifique-se de que seu computador está na mesma sub-rede que o comutador (endereço IP 192.168.0.x com máscara 255.255.255.0). Abra um navegador e digite http://192.168.0.1. Faça login com o nome de usuário admin e a senha admin (em minúsculas).

Qual é a senha padrão do comutador?

A senha padrão é admin (em minúsculas), assim como o nome de usuário. Recomenda-se alterá-la após o primeiro login por razões de segurança.

Como redefinir o comutador para as configurações de fábrica?

Pressione o botão Reset (redefinição) localizado na parte frontal ou traseira do comutador por cerca de 10 segundos e solte. O comutador reiniciará com as configurações de fábrica padrão. Observe que isso apaga toda a configuração personalizada.

O que fazer se a interface web não responder?

Verifique se seu computador está configurado com um endereço IP fixo na sub-rede 192.168.0.x (por exemplo, 192.168.0.100). Certifique-se de que o cabo Ethernet está corretamente conectado e que o comutador está ligado. Se o problema persistir, tente uma redefinição de hardware.

Como conectar um módulo SFP ao comutador?

Insira delicadamente o módulo SFP (vendido separadamente) no slot SFP designado até que ele se encaixe. Em seguida, conecte a fibra óptica ou o cabo de cobre compatível ao módulo. Nenhuma configuração adicional é necessária para a detecção automática do módulo.

O comutador TLSG3216 suporta alimentação PoE?

Não, este modelo não suporta alimentação via Ethernet (PoE). Cada dispositivo conectado deve ter sua própria fonte de alimentação.

Como atualizar o firmware do comutador?

Baixe a versão mais recente do firmware no site oficial da TP-Link. Faça login na interface web, vá para a seção Manutenção ou Sistema, clique em Atualização de firmware e escolha o arquivo baixado. Não desligue a alimentação durante a atualização.

Pode-se montar o comutador em um rack?

Sim, o comutador TLSG3216 é projetado para montagem em rack de 19 polegadas. Use os suportes de montagem fornecidos e fixe-os com os parafusos incluídos. Para fixação no rack, use parafusos adequados (não fornecidos). Certifique-se de que o rack está estável e aterrado.

O que fazer em caso de falha ou mau funcionamento?

Verifique primeiro as conexões e a alimentação. Tente uma redefinição. Se o problema persistir, consulte o manual completo em nosso site ou entre em contato com o suporte técnico da TP-Link. Não tente reparar o aparelho você mesmo, pois isso anularia a garantia.

MANUAL DE UTILIZADOR TLSG3216 TP-LINK

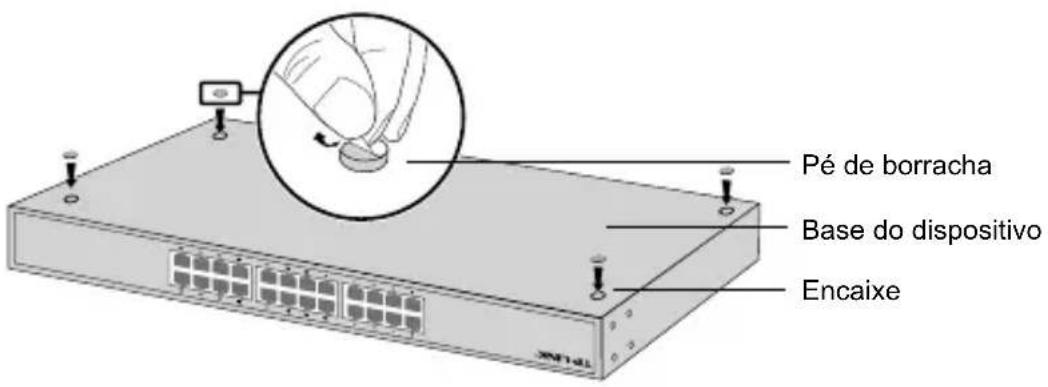

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do dispositivo).
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

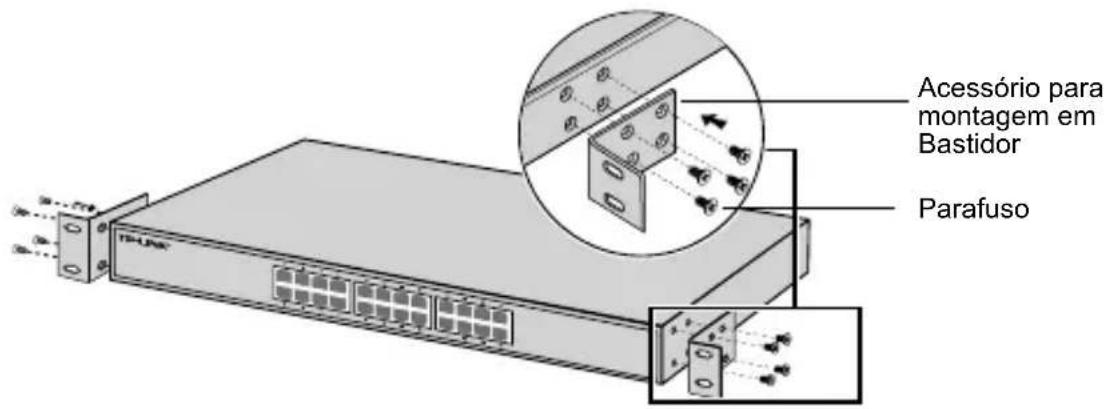

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produits num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte这对于: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switchutilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurarca

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das formas de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um periodo definido pelo do service de apoio local a partir da data de compra pelo'utilizar o final.

Suomi

Turvallisuustiedot
