TLSG3216 - Kytkin TP-LINK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hallittava L2-kytkin
Malli	TLSG3216
Merkki	TP-Link
Ethernet-porttien määrä	16 RJ45 Gigabit -porttia
SFP-portit	Kyllä, omat SFP-paikat
Konsoliportti	Kyllä, CLI-hallintaa varten
Virransyöttö	Ulkoinen verkkovirtasovitin
Mitat (n.)	440 x 200 x 44 mm (telineasennus)
Paino (n.)	2,8 kg
Pääominaisuudet	Hallinta verkkokäyttöliittymällä, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Asennus	Pöydälle tai 19 tuuman telineeseen (toimitetaan kiinnikkeet)
Oletusasetukset	IP-osoite: 192.168.0.1, Käyttäjätunnus: admin, Salasana: admin
Turvallisuus	Älä pura, älä altista vedelle, irrota virtajohto ennen huoltoa
Huolto ja puhdistus	Irrota laite, puhdista kuivalla ja hankaamattomalla liinalla
Varaosat ja korjattavuus	Käyttäjä ei voi irrottaa mitään osia; ota yhteyttä TP-Linkin tukeen korjausta varten
Takuu	TP-Linkin rajoitettu takuu (kesto vaihtelee maittain)
Yleiset tiedot	Hallittava kytkin yritysverkolle, yhteensopiva tavallisten Ethernet-kaapeleiden kanssa

Usein kysytyt kysymykset - TLSG3216 TP-LINK

Kuinka asennan TP-Link TLSG3216 -kytkimen?

Aseta kytkin tasaiselle pinnalle tai kiinnitä mukana toimitetut telinekiinnikkeet asentaaksesi sen 19 tuuman telineeseen. Kytke virtajohto ja liitä Ethernet-kaapelit RJ45-portteihin. Telineasennuksessa tarkista telineen maadoitus ja vakaus ennen kiinnikkeiden kiinnittämistä mukana tulevilla ruuveilla.

Kuinka pääsen konfiguroinnin verkkokäyttöliittymään?

Varmista, että tietokoneesi on samassa aliverkossa kytkimen kanssa (IP-osoite 192.168.0.x, aliverkon peite 255.255.255.0). Avaa selain ja kirjoita http://192.168.0.1. Kirjaudu sisään käyttäjätunnuksella admin ja salasanalla admin (pienillä kirjaimilla).

Mikä on kytkimen oletussalasana?

Oletussalasana on admin (pienillä kirjaimilla), samoin kuin käyttäjätunnus. On suositeltavaa vaihtaa se ensimmäisen kirjautumisen jälkeen turvallisuussyistä.

Kuinka palautan kytkimen tehdasasetukset?

Paina kytkimen etu- tai takapuolella olevaa Reset-painiketta noin 10 sekunnin ajan ja vapauta sitten. Kytkin käynnistyy uudelleen oletusasetuksilla. Huomaa, että tämä poistaa kaikki mukautetut asetukset.

Mitä teen, jos verkkokäyttöliittymä ei vastaa?

Tarkista, että tietokoneesi on määritetty kiinteällä IP-osoitteella aliverkossa 192.168.0.x (esim. 192.168.0.100). Varmista, että Ethernet-kaapeli on kunnolla kytketty ja kytkin on päällä. Jos ongelma jatkuu, kokeile laitteiston palautusta.

Kuinka liitän SFP-moduulin kytkimeen?

Aseta SFP-moduuli (myydään erikseen) varovasti SFP-paikkaan, kunnes se napsahtaa paikalleen. Liitä sitten kuituoptinen kaapeli tai yhteensopiva kuparikaapeli moduuliin. Lisäkonfigurointia ei tarvita moduulin automaattiseen tunnistukseen.

Tukeeko TLSG3216-kytkin PoE-virransyöttöä?

Ei, tämä malli ei tue Ethernet-virransyöttöä (PoE). Jokaisella liitetyllä laitteella on oltava oma virtalähde.

Kuinka päivitän kytkimen laiteohjelmiston?

Lataa uusin laiteohjelmistoversio TP-Linkin viralliselta sivustolta. Kirjaudu verkkokäyttöliittymään, siirry Ylläpito- tai Järjestelmä-osioon, klikkaa Laiteohjelmiston päivitys ja valitse ladattu tiedosto. Älä katkaise virtaa päivityksen aikana.

Voidaanko kytkin asentaa telineeseen?

Kyllä, TLSG3216-kytkin on suunniteltu 19 tuuman telineasennukseen. Käytä mukana toimitettuja telinekiinnikkeitä ja kiinnitä ne mukana tulevilla ruuveilla. Telineeseen kiinnittämiseen käytä sopivia pultteja (eivät sisälly toimitukseen). Varmista, että teline on vakaa ja maadoitettu.

Mitä teen, jos kytkin vikaantuu tai toimii väärin?

Tarkista ensin liitännät ja virransyöttö. Kokeile palautusta. Jos ongelma jatkuu, katso täydelliset ohjeet verkkosivuiltamme tai ota yhteyttä TP-Linkin tekniseen tukeen. Älä yritä korjata laitetta itse, sillä se mitätöi takuun.

KÄYTTÖOHJE TLSG3216 TP-LINK

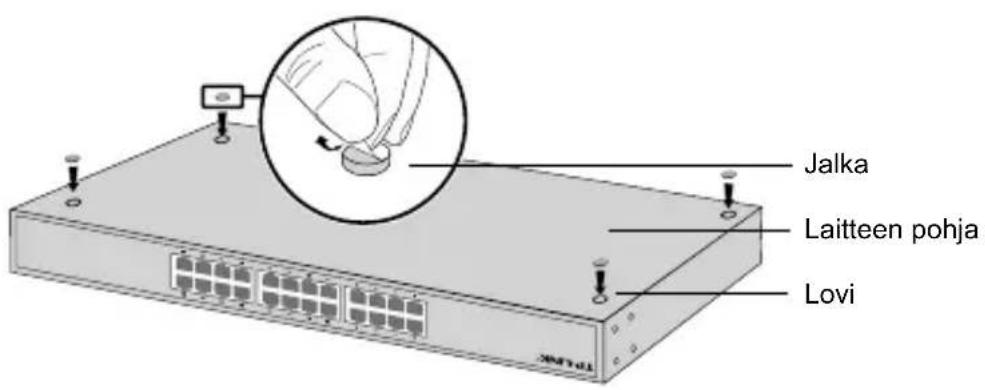

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukeva kestämään laitteen ja kaikkien liittimien painon.
2. Irrota kumijalkoihin liimatut taustapaperit.
3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuultoimitukseen).

Liitäntä

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelilla seuraavan kuvan mukaisesti.

- SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulin. Jos SFP-lähetinvastaanotin on asennettupaikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytösta, eikä sitä voi käytää.

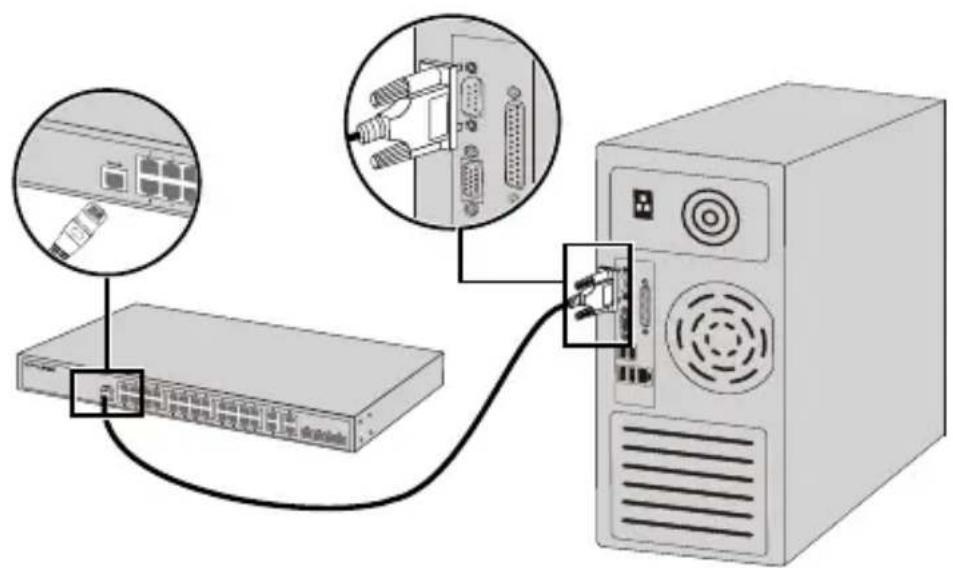

Konsoliportti

Jos kytkimessä on konsoliviortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLI:n hallinnoidaksesi kytkintä.

Virta paallä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

- Konfiguroi kytkin GUI:IIa

1. Määrität PC:n IP-osoite samaan aliverkloon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-nappäintä.
3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.
4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Konfiguroi kytkin CLI:llä (Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästa on tāsmällisemmät ohjeet CLI:n käytöoppaassa.

- Konfiguroi kytkin apuohjelmalla (Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käytöoppaassa.

Installatie

- Desktop installment

• Kun tuotteessa on virtakytkin, se on yksi tapa sammuttaa tuote. Ainut keino kytkeä tuote, jossa on virtakatkaisin, tãysin bois pälä on irrottaa tuote tai verkkolaite pistorasiasta. Näin irrotetty laite on kuitenkin kävttövalmis.
• Älä avaa tata tuotetta tai yritä huoltaa sitä itse; voit altistua vaaralliselle korkeajannitteelle ja muille vaaratekijöille. Sinetöidyn componentin tai tuotteen avaaminen mitäöi takuun. Ota meihin yhteyttä, jos tuote on huollettava.
• Älä käytä tata tuotetta lahellä yetta.

TP-LINK rajoitetti tuotetakuuu

Vain TP-LINK-merkkiset tuotteet.

TÄMÄ TAKUU MYÖNTÄÄ KÄYTTÄJÄLLE TIETTYJA LAILLISIA OIKEUKSIA, JA HÄNELLA VOI OLLA MUITA OIKEUKSIA, JOTKA VAIHTELEVAT OSAVALTIOITTAIN (TAI MAA- TAI ALUE-KOHTAISESTI).

SIINA MÄRIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-LINK takaa, etta TP-LINK-merkkinen laitteistotuote, joka saapui alkuperäisessä pakkauksessa, ei sisälla materiaali- eikä valmistusvirheitä normalaissa, TP-LINK: in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärästä lukien, jona loppukäytäjä sen alun perin hankki.
