Produkttype	Administrerbar L2-switch
Model	TLSG3216
Mærke	TP-Link
Antal Ethernet-porte	16 RJ45 Gigabit-porte
SFP-porte	Ja, dedikerede SFP-pladser
Konsolport	Ja, til CLI-administration
Strømforsyning	Ekstern strømadapter
Dimensioner (ca.)	440 x 200 x 44 mm (rackmontering)
Vægt (ca.)	2,8 kg
Hovedfunktioner	Administration via webgrænseflade, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Installation	På bord eller i 19-tommers rack (beslag medfølger)
Standardkonfiguration	IP-adresse: 192.168.0.1, Brugernavn: admin, Adgangskode: admin
Sikkerhed	Må ikke skilles ad, må ikke udsættes for vand, tag stikket ud før vedligeholdelse
Vedligeholdelse og rengøring	Tag stikket ud af enheden, rengør med en tør, ikke-slibende klud
Reservedele og reparationsmuligheder	Ingen brugerudskiftelige dele; kontakt TP-Link support ved reparation
Garanti	Begrænset TP-Link garanti (varierende varighed afhængig af land)
Generelle oplysninger	Administrerbar switch til virksomhedsnetværk, kompatibel med standard Ethernet-kabler

Ofte stillede spørgsmål - TLSG3216 TP-LINK

Hvordan installerer jeg TP-Link TLSG3216 switchen?

Placer switchen på en plan overflade eller fastgør de medfølgende monteringsbeslag for at installere den i et 19-tommers rack. Tilslut strømkablet og tilslut dine Ethernet-kabler til RJ45-portene. Ved rackmontering skal du kontrollere jording og rackets stabilitet, før du fastgør beslagene med de medfølgende skruer.

Hvordan får jeg adgang til webkonfigurationsgrænsefladen?

Sørg for, at din computer er i samme undernet som switchen (IP-adresse 192.168.0.x med maske 255.255.255.0). Åbn en browser og indtast http://192.168.0.1. Log ind med brugernavn admin og adgangskode admin (små bogstaver).

Hvad er standardadgangskoden til switchen?

Standardadgangskoden er admin (små bogstaver), ligesom brugernavnet. Det anbefales at ændre den efter første login af sikkerhedsmæssige årsager.

Hvordan nulstiller jeg switchen til fabriksindstillingerne?

Tryk på Reset-knappen (nulstilling) foran eller bag på switchen i ca. 10 sekunder, og slip derefter. Switchen genstarter med standard fabriksindstillinger. Bemærk, at dette sletter alle brugerdefinerede indstillinger.

Hvad gør jeg, hvis webgrænsefladen ikke reagerer?

Kontrollér, at din computer er konfigureret med en fast IP-adresse i undernettet 192.168.0.x (f.eks. 192.168.0.100). Sørg for, at Ethernet-kablet er korrekt tilsluttet, og at switchen er tændt. Hvis problemet fortsætter, prøv en hardware-nulstilling.

Hvordan tilslutter jeg et SFP-modul til switchen?

Indsæt forsigtigt SFP-modulet (sælges separat) i den dertil beregnede SFP-port, indtil det klikker på plads. Tilslut derefter den kompatible fiberoptik eller kobberkabel til modulet. Der kræves ingen yderligere konfiguration for automatisk registrering af modulet.

Understøtter TLSG3216 switchen PoE-strømforsyning?

Nej, denne model understøtter ikke strømforsyning via Ethernet (PoE). Hver tilsluttet enhed skal have sin egen strømforsyning.

Hvordan opdaterer jeg switchens firmware?

Download den nyeste firmwareversion fra TP-Links officielle hjemmeside. Log ind på webgrænsefladen, gå til sektionen Maintenance eller System, klik på Firmwareopdatering og vælg den downloadede fil. Sluk ikke for strømmen under opdateringen.

Kan switchen monteres i et rack?

Ja, TLSG3216 switchen er designet til montering i et 19-tommers rack. Brug de medfølgende monteringsbeslag og fastgør dem med de inkluderede skruer. Til fastgørelse i racket skal du bruge passende bolte (medfølger ikke). Sørg for, at racket er stabilt og jordet.

Hvad gør jeg ved fejl eller funktionsfejl?

Kontrollér først tilslutninger og strømforsyning. Prøv en nulstilling. Hvis problemet fortsætter, se den fulde vejledning på vores hjemmeside eller kontakt TP-Links tekniske support. Forsøg ikke selv at reparere enheden, da dette vil annullere garantien.

BRUGSANVISNING TLSG3216 TP-LINK

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kinne brukes.

Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du LAST CLI for Å administrtrere svitsjen.

For a sla paa

1. Sæt enheden på en flad overflade, der er stærk nok til at bare hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend encheden om og sæt de medfolgende gummifdder på de forsænkede områder nederst i hvert hjørne af encheden.

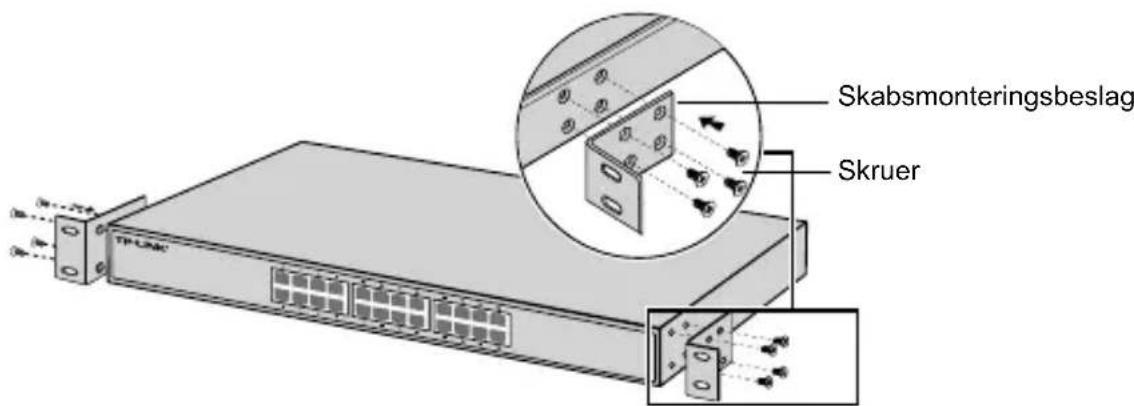

- Skabsmontering

For at montere encheden i et skab, skal du ffolge vegjledningen nedenfor:

1. Kontroller jord forbindelsen og stabiliteten af skabet.
2. Fastgör de medfølgende skabsbeslag på haver side af enheden med de medfølgende skruer.

1. När beslagene er fastgjort på encheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

Tilslutining

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på fölgende figur.

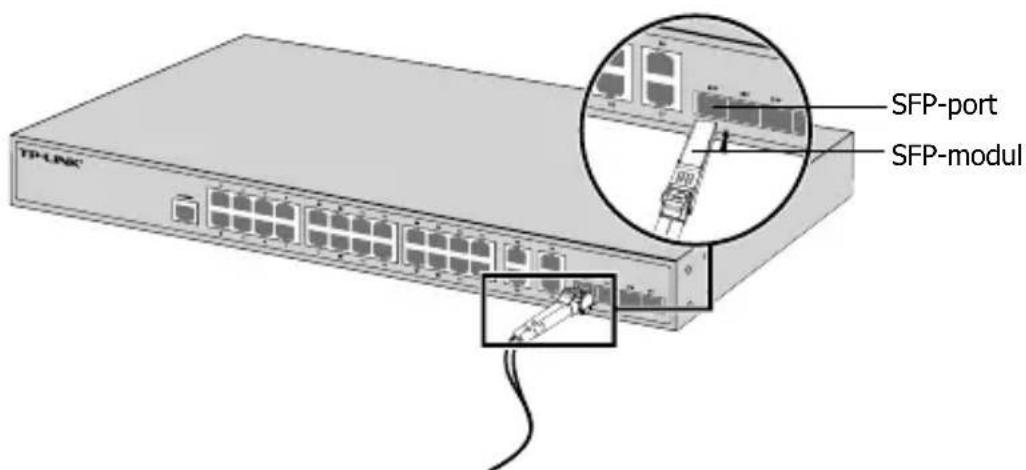

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installerer i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

Konsolport

For kontakter med konsolport, kan du tilslutte konsolportent til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Tendt

Sæt hunstikket af den medfølgende netledning i enhedens strømstk og hanstikket i en stikkontakt.

Konfiguration

- Konfigurer kontakten vha. brugergransefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); unternetmasken er 255.255.255.0.
2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adresselft, og tryk derefter på tasten Enter.
3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.
4. Efter en vellykke login, kan du konfigurere kontakten pa administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og fö adgang til CLI'en for at styre kontakten. For detailjerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre—hele netværk af Easy Smart kontakter. For detailjerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for encheden ved at benytte Tænd/Sluk knappen. Påprodukter der ikke er udstyret med en Tænd/Sluk knap, er den eneste på at afbryde encheden på, at udtrække ledningen eller adaptereren til strømkilden. Den afbrudte encheden skal forblive klart til brug.
• Undlad at abne eheden aller forsoge at reparere det. Du vil vare udsat for hagspanding aller andre risici. Hvis du abner en forseglet componentller Produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benyitte encheden i naerheden af vand.

TP-LINK begrænset Produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHERD OG DU KAN HAVE ANDRE RETTIGHERD SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGAR EKSLUSIVE OG I STEDET FOR ALLE ANDRE ROTTIGHER, RETSMIDLER OG BETINGELSER.

TP-LINK garanter at alle TP-LINK hardware produit indeholdt i den originale emballage ikke er behæftede med fejl på materialer og händværk sāfremt de bruges after hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/köber.
