TLSG3216 - Anahtar TP-LINK - Ücretsiz kullanım kılavuzu

Ürün Tipi	Yönetilebilir L2 Anahtar (Switch)
Model	TLSG3216
Marka	TP-Link
Ethernet Port Sayısı	16 adet RJ45 Gigabit port
SFP Portları	Evet, özel SFP yuvaları
Konsol Portu	Evet, CLI yönetimi için
Güç Kaynağı	Harici güç adaptörü
Boyutlar (yaklaşık)	440 x 200 x 44 mm (raf montajı)
Ağırlık (yaklaşık)	2,8 kg
Başlıca Özellikler	Web arayüzü, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation ile yönetim
Kurulum	Masa üstü veya 19 inç raf (braketler dahil)
Varsayılan Yapılandırma	IP Adresi: 192.168.0.1, Kullanıcı Adı: admin, Parola: admin
Güvenlik	Sökmeyin, suya maruz bırakmayın, bakım öncesi fişi çekin
Bakım ve Temizlik	Cihazın fişini çekin, kuru ve aşındırıcı olmayan bir bezle temizleyin
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından çıkarılabilir parça yoktur; her türlü onarım için TP-Link desteğine başvurun
Garanti	TP-Link sınırlı garantisi (süre ülkeye göre değişir)
Genel Bilgiler	Kurumsal ağ için yönetilebilir anahtar, standart Ethernet kablolarıyla uyumlu

Sık sorulan sorular - TLSG3216 TP-LINK

TP-Link TLSG3216 anahtarı nasıl kurulur?

Anahtarı düz bir yüzeye yerleştirin veya 19 inç rafa monte etmek için sağlanan montaj braketlerini takın. Güç kablosunu bağlayın ve Ethernet kablolarınızı RJ45 portlarına takın. Raf kurulumu için, braketleri sağlanan vidalarla sabitlemeden önce rafın topraklamasını ve sağlamlığını kontrol edin.

Yapılandırma web arayüzüne nasıl erişilir?

Bilgisayarınızın anahtarla aynı alt ağda olduğundan emin olun (IP adresi 192.168.0.x, alt ağ maskesi 255.255.255.0). Bir tarayıcı açın ve http://192.168.0.1 adresini girin. Kullanıcı adı admin ve parola admin (küçük harf) ile oturum açın.

Anahtarın varsayılan şifresi nedir?

Varsayılan parola, kullanıcı adı gibi admindir (küçük harf). Güvenlik nedeniyle ilk oturum açtıktan sonra değiştirilmesi önerilir.

Anahtar fabrika ayarlarına nasıl sıfırlanır?

Anahtarın ön veya arka kısmında bulunan Sıfırla (Reset) düğmesine yaklaşık 10 saniye basılı tutun, ardından bırakın. Anahtar varsayılan fabrika ayarlarıyla yeniden başlayacaktır. Bunun tüm özel yapılandırmaları sileceğini unutmayın.

Web arayüzü yanıt vermezse ne yapmalıyım?

Bilgisayarınızın 192.168.0.x alt ağında sabit bir IP adresi ile yapılandırıldığını kontrol edin (örneğin 192.168.0.100). Ethernet kablosunun doğru takıldığından ve anahtarın açık olduğundan emin olun. Sorun devam ederse, donanımsal sıfırlama yapmayı deneyin.

Anahtara SFP modülü nasıl bağlanır?

SFP modülünü (ayrı satılır) dikkatlice belirlenen SFP yuvasına yerleştirip kilitlenene kadar itin. Ardından modüle uyumlu fiber optik veya bakır kabloyu bağlayın. Modülün otomatik algılanması için ek yapılandırma gerekmez.

TLSG3216 anahtarı PoE gücünü destekliyor mu?

Hayır, bu model Ethernet üzerinden güç beslemesini (PoE) desteklemez. Bağlı her cihazın kendi güç kaynağı olmalıdır.

Anahtarın ürün yazılımı nasıl güncellenir?

En son ürün yazılımı sürümünü TP-Link resmi sitesinden indirin. Web arayüzüne giriş yapın, Bakım veya Sistem bölümüne gidin, ardından Ürün Yazılımı Güncelleme'ye tıklayın ve indirdiğiniz dosyayı seçin. Güncelleme sırasında gücü kesmeyin.

Anahtar rafa monte edilebilir mi?

Evet, TLSG3216 anahtarı 19 inç raf montajı için tasarlanmıştır. Sağlanan montaj braketlerini kullanın ve dahil edilen vidalarla sabitleyin. Rafa sabitlemek için uygun cıvatalar kullanın (dahil değildir). Rafın sağlam ve topraklanmış olduğundan emin olun.

Arıza veya işlev bozukluğu durumunda ne yapmalıyım?

Önce bağlantıları ve gücü kontrol edin. Sıfırlama yapmayı deneyin. Sorun devam ederse, web sitemizdeki tam kılavuza bakın veya TP-Link teknik desteğine başvurun. Cihazı kendiniz onarmaya çalışmayın, aksi takdirde garanti geçersiz olur.

KULLANIM KILAVUZU TLSG3216 TP-LINK

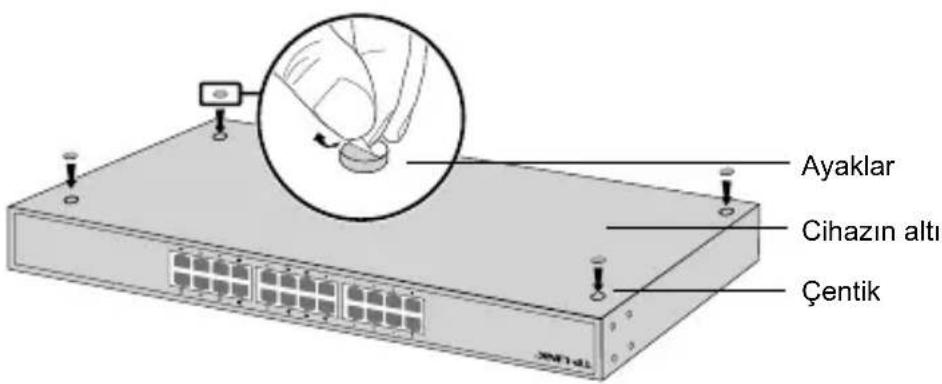

Cihazi masaustune kurmak icin lutfen asagidaki adimlari izleyin:

1. Cihazı, buttun parçalarıyla birlikte cihazın buttun ağırkıntaşiyabilecek kadar sabit ve yüz bir zemin üzerineyerlestirin.
2. Lastik ayaklardan yapiskanli koruyucu kabtları cikarin.
3. Cihazi cevirin ve cihazın her bir kõşesinin.altindaki girintili alanlara size saglanan lastik ayakları takın.

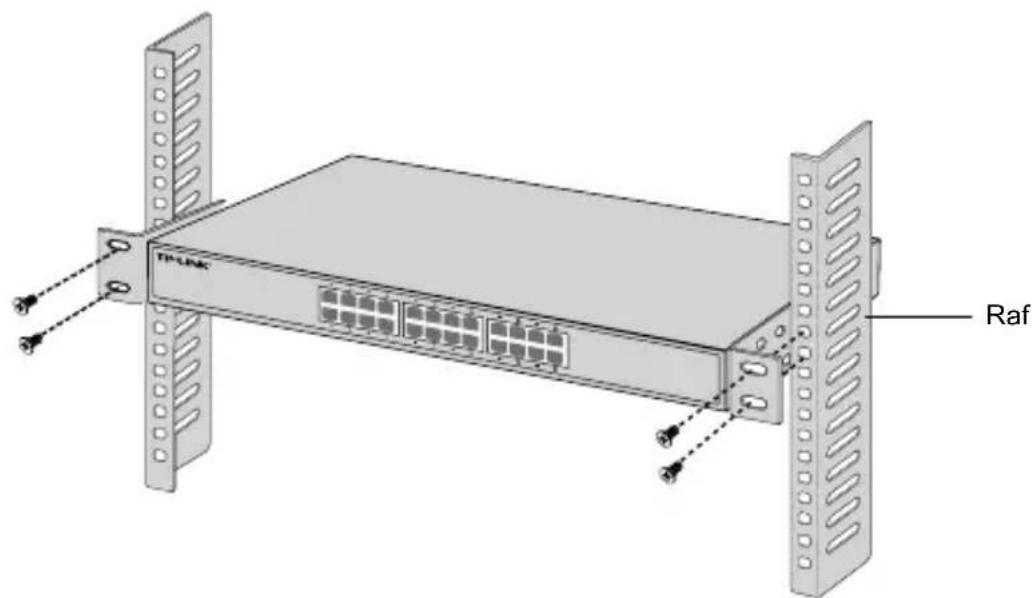

Raf Kurulumu

Cihazi rafa monte etmek icin asagida tanimlanan talimatlari izleyin:

1. Rafin temelini ve sabitligini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafina raf montajini,... sağlamlaşkın.

1. Destekler cihaza takildiktan sonra, rafa sabitlemek icin uygun vidalar (beraberinde gelen vidalar degil) kullanin.

Baglanti

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşaqidaki sekilde güsterildigi gibi baglayın.

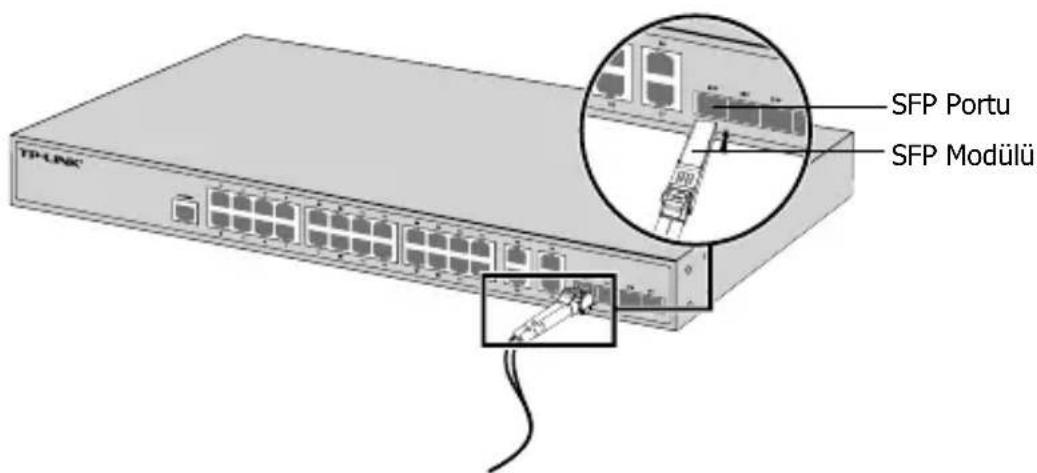

SFP Portu

SFP portlu switch'ler icin, SFP portunu SFP modulnebaughabilirsiniz. Eger switch'te SFP alici-verici bir modultakiliya ve port uzerinde bir baglanti varsa, ilgili RJ45 portudvevre di kalacaktir ve kullanilamayacaktir.

Konsol Porto

Konsol portuna sahip switch'lerde, konsol kablosukullanarak bilgisayarıniz ile konsol portunabaughanabilirsiniz. Ardindan. switch'i yonetmek icin CLI arayuzüne erişebilirsiniz.

Cihazi Çalıstirma

Ürünle birlikte gelenGPC kablosunu kullanarak cihaza erjeri,...saglayiniz.

Yapilandirma

- Switch'i GUI kullanarak Yapilandirma

1. Bilgisayarinizin IP adresini switch ile ayni alt ağda olacak sekilde belirleyin. IP adresi 192.168.0.x'dir. (x değeri 2 ila 254arasinda herhangi bir sayidir.); Alt A'g Maskesi 255.255.255.0'dir.
2. Bir web tarayicişi,açın ve tarayicinein adres alanina varsayilan:yonetim adresiolan http://192.168.0.1'i yazın ve Enter tuşuna basin.
3. Varsayilan User Name (Kullanı Adı) ve Password (Şifre)'sı ile admin kelimesini girin. Kullanı Adı ve Şifre'nin tamamıkıçık harflerden olşmaktaşır. Sonrasında Login (Oturum Aç) butonuna:tiklayın veya Enter tuşuna basın.
4. Arayüze besoinı bir sekilde,giriş yaptık tan sonra,yonetim sayfasindan switch'i yapilandirabilirsiniz.

- Switch'i CLI Arayuzü Üzerinden Yapılandirma (Sadece Akilli Switch'ler ve Yönetilebilir Switch'ler ileindir)

Switch üzerinde oturum acabilir ve switch'i yonetmek icin CLI arayüzene ersebilirsiniz. Nasıl yapacınıza dair dahadetaylı bilgi icin lüften CLI Kilavuzuna bakıniz.

- Switchi Yardimci Ya zil im ile Ya pikan dim a (Sadece Kolay Akilli Switch'ler icindir.)

Easy Smart Switch'lerin buttun ağlarini merkezi olarak yonetmek icin Easy Smart Yapilandirma Yardimci Uygulamasini kullanabilirsiniz. Nasil yapacağıniza dair dahadetayl bilgi icin lutfen Yardimci Yazilim Kullanı Kilavuzuna bakıniz.

Deutsch

Sicherheitsinformation

• Cihazın acma/kapama Düğmesi varsa, bu cihazi acma/kapama ilemi icin kullanilabilecek yollardan biridir. Açma/Kapama Düğmesi olmayan ürünler icin, cihazi kapatmak icinGPC adaptorür ile baglantınin kesilmesi gerekmektedir. Baglantıksisikesilen cihaz yaniden takildında calisir durumda olmalidir.
• Cihazın ilçinci açmaya veya tamir etmeye calısmayınüz, zira yüksek voltaj ve dioğer risiklere maruz kalabilirsiniz. Kapali bir ürünün veya ürün aksesuarinin yetkili olmayan kılıcerce acilması onerilmaz ve bu islem cihazın garanti disi birakacaktır. Ürününüz hakkinda servis hizmeti ilçın, lütfen bizlerle irtibataGPCINIZ.
• Ürünü sivi ortamlarin yakininda calistirmayıniz.

TP-LINK Limitli Ürün Garantisi

Yanliz TP-LINK Marka Ürünler icin.

BU GARANTI SIZE CEŞITLIXANUNI HAKLAR SAGLAR, AYRICA YEREL UYGULAMALARDA (ÜLK/EALET) BÖLGBAZINDA FARKLI HAKLARA DA SAHIP OLUNABILIR.

ISBU GARANTI BELGESI VE YAPTIRIMLAR TAMAMEN ÖZELDIR VE YEREL KANUNLARIN BELIRTTIGI OLÇULER ÇERCEVESINDE DIGER GARANTI BELGELERİ VEYA YAPTIRIMLARIN YERİNE GECMEKTEDIR.

TP-LINK, original kutu icerisinde yer alan TP-LINK markasina ait donanim urununun, TP-LINK kilavuzlarinda belirtildigi sekilde normal kullanimi durumunda son kullanicinin satin aldigi tarihten itibaren yerel makamlarin uygun gordugu ve yasalarda belirtilen sure boyunca iscilik veya kullanilan parçalar sebebiphye arizalanmayacagini taahhut eder.
