TLSG3216 - Interruttore TP-LINK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch gestibile L2
Modello	TLSG3216
Marca	TP-Link
Numero di porte Ethernet	16 porte RJ45 Gigabit
Porte SFP	Sì, slot SFP dedicati
Porta console	Sì, per gestione tramite CLI
Alimentazione	Adattatore di alimentazione esterno
Dimensioni (circa)	440 x 200 x 44 mm (montaggio a rack)
Peso (circa)	2,8 kg
Funzioni principali	Gestione tramite interfaccia web, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Installazione	Su scrivania o in rack 19 pollici (staffa incluse)
Configurazione predefinita	Indirizzo IP: 192.168.0.1, Nome utente: admin, Password: admin
Sicurezza	Non smontare, non esporre all'acqua, scollegare prima della manutenzione
Manutenzione e pulizia	Scollegare l'apparecchio, pulire con un panno asciutto e non abrasivo
Parti di ricambio e riparabilità	Nessuna parte smontabile dall'utente; contattare il supporto TP-Link per qualsiasi riparazione
Garanzia	Garanzia limitata TP-Link (durata variabile a seconda del paese)
Informazioni generali	Switch gestibile per rete aziendale, compatibile con cavi Ethernet standard

Domande frequenti - TLSG3216 TP-LINK

Come installare lo switch TP-Link TLSG3216?

Posizionare lo switch su una superficie piana o fissare le staffe di montaggio incluse per installarlo in un rack da 19 pollici. Collegare il cavo di alimentazione e connettere i cavi Ethernet alle porte RJ45. Per l'installazione a rack, verificare la messa a terra e la stabilità del rack prima di fissare le staffe con le viti fornite.

Come accedere all'interfaccia web di configurazione?

Assicurarsi che il computer sia nella stessa sottorete dello switch (indirizzo IP 192.168.0.x con maschera 255.255.255.0). Aprire un browser e inserire http://192.168.0.1. Accedere con il nome utente admin e la password admin (in minuscolo).

Qual è la password predefinita dello switch?

La password predefinita è admin (in minuscolo), così come il nome utente. Si consiglia di modificarla dopo il primo accesso per motivi di sicurezza.

Come ripristinare lo switch alle impostazioni di fabbrica?

Tenere premuto il pulsante Reset situato sul fronte o sul retro dello switch per circa 10 secondi, quindi rilasciare. Lo switch si riavvierà con le impostazioni predefinite di fabbrica. Notare che ciò cancella qualsiasi configurazione personalizzata.

Cosa fare se l'interfaccia web non risponde?

Verificare che il computer sia configurato con un indirizzo IP fisso nella sottorete 192.168.0.x (ad esempio 192.168.0.100). Assicurarsi che il cavo Ethernet sia collegato correttamente e che lo switch sia acceso. Se il problema persiste, provare un ripristino hardware.

Come collegare un modulo SFP allo switch?

Inserire delicatamente il modulo SFP (venduto separatamente) nello slot SFP apposito fino a quando non scatta. Collegare quindi la fibra ottica o il cavo in rame compatibile al modulo. Non è necessaria alcuna configurazione aggiuntiva per il rilevamento automatico del modulo.

Lo switch TLSG3216 supporta l'alimentazione PoE?

No, questo modello non supporta l'alimentazione tramite Ethernet (PoE). Ogni dispositivo collegato deve avere la propria alimentazione elettrica.

Come aggiornare il firmware dello switch?

Scaricare l'ultima versione del firmware dal sito ufficiale TP-Link. Accedere all'interfaccia web, andare nella sezione Manutenzione o Sistema, quindi fare clic su Aggiornamento firmware e selezionare il file scaricato. Non interrompere l'alimentazione durante l'aggiornamento.

È possibile montare lo switch in un rack?

Sì, lo switch TLSG3216 è progettato per il montaggio a rack da 19 pollici. Utilizzare le staffe di montaggio incluse e fissarle con le viti fornite. Per il fissaggio nel rack, utilizzare bulloni adatti (non inclusi). Assicurarsi che il rack sia stabile e messo a terra.

Cosa fare in caso di guasto o malfunzionamento?

Verificare prima i collegamenti e l'alimentazione. Provare un ripristino. Se il problema persiste, consultare il manuale completo sul nostro sito o contattare il supporto tecnico TP-Link. Non tentare di riparare da soli l'apparecchio, poiché ciò annullerebbe la garanzia.

MANUALE UTENTE TLSG3216 TP-LINK

- Installazione su scrivania

Per installare il dispositivo su una scrivania, seguite i seguenti passaggi:

1. Posizione il dispositivo su di una superfice abbastanza resistente da supportare il peso totale del dispositivo con annessi e connessi.
2. Rimuovete le cartine adesive dai piedini di gomma.
3. Ribaltate il dispositivo e attaccate i piedini di gomma ai piccoli incavi presenti negli angoli del dispositivo.

- Installazione a rack

Per installare il dispositivo a rack, seguite le istruzione di seguito indicate:

1. Verificate la messa a terra e la stabilità del rack.
2. Montate,tramite le relative viti,le staffe per il montaggio a rack su agli lato del dispositivo.

1. Dopo che sono state montate le staffe sul disposativo, usate及其他 viti (non incluse) per installare il disposativo a rack.

Connessione

- Porta Ethernet

Collegate una porta Ethernet dello switch al computer mediante un cavo RJ45 come migliorato nella seguente illustrazione.

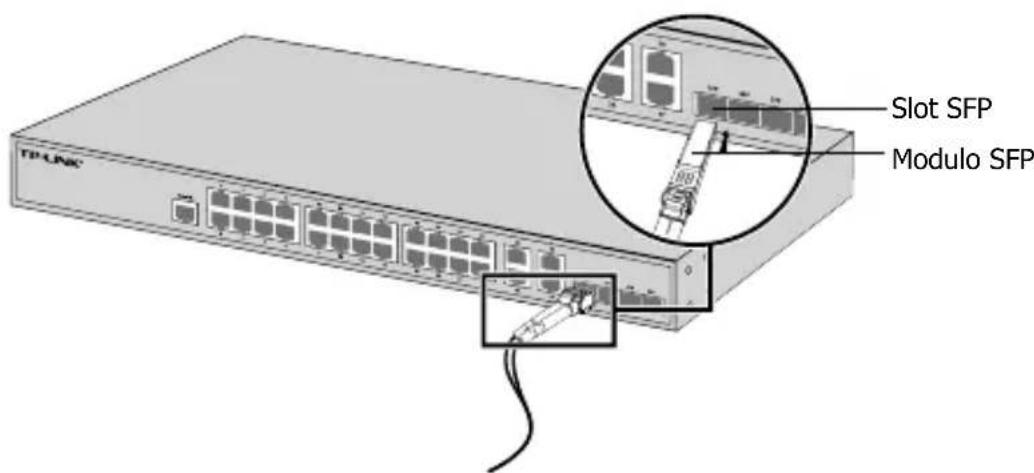

- Slot SFP

Per gli switch con slot SFP, potete insertire un modulo SFP in uno slot SFP. Se viene installato un transceiver SFP in uno slot e si attiva un link, la porta RJ45 associata verrà disabilitata e non può essere utilizzata.

- Porta Console

Per gli switch con porta console, potete connettere la porta console al vostro computer mediante cavo console. Quindi potete caricare CLI per gestire lo switch.

- Accensione

Inserite il connettore femmina del cavo d'alimentazione nel connettore di alimentazione del dispositivo e il connettore maschio in una presa elettrica.

Configurazione

- Configure lo Switch usingla GUI

1. Impostate l'indirizzo IP del vosto computer nella stessa subnet dello switch. L'indirizzo IP è 192.168.0.x ("x" compreso fra 2 e 254) e la Subnet Mask è 255.255.255.0.
2. Aprite un browser web e immettete nella barra degli indirizzi l'indirizzo IP di gestione di default http://192.168.0.1, quando premete il tasting Enter.
3. Immettete admin (in caratteri minuscoli) comeUsername e Password di default, quando fateciesul pulsante Login o premete il tasto Enter.
4. Dopo che avete fatto login, potete configurare lo switch dall'interfaccia di gestione.

- Configure lo Switch usingla CLI (Solo per Switch Smart e Managed)

Fate login allo switch e accedete alla CLI per gestire lo switch. Per averere istruzioni dettagliate su come farlo, consultate la Guida CLI.

- Configure lo switch usingla Utility (solo per gli switch Easy Smart)

Potete usare la Utility Easy Smart Configuration per gestire centralmente intere reti di switch Easy Smart. Per averestruzioni dettagliate su come farlo, consultate la Guida Utente dell'Utility.

Instalacao

Informazioni sulla sicurezza:

• Se il prodotto ha un pulsante ON/OFF, utilizzato il pulsante per spegnerlo ed accenderlo. Alcuni prodotti progettati per essere sempre operativi non ha pulsante ON/OFF: in quello caso agire direttamente sull'alimentatore..
• Non aprire il prodotto o tentare di ripararlo, rischio di shock ad alta tensione. L'apertura di un componente sigillato o prodotto annulla la garanzia.
• Mantenere lontano dall'acqua.

Garanzia

Esclusivamente per prodotti marchiati TP-LINK.

LA PRESENTE GARANZIA CONFERISCE SPECIFICI DIRITTI LEGALI, IN AGGIUNTA AI DIRITTI PREVISTI DALLA LOCALE LEGISLAZIONE.

NEI LIMITI CONSENTITI DALLA LEGGE, LA PRESENTE GARANZIA ED I RIMEDI INDICATI SONO ESCLUSIVI ED IN LUOGO A TUTTE LE ALTRE GARANZIE, RIMEDI E CONDITIONI.

TP-LINK garantisce i soli prodotti hardware marchiati TP-LINK venduti nella rispettova confezione originale non compromessa ed utilizzati secondo le linee guida illustrate: Il periodo di tempo di validità della garanzia, nel rispetto delle normative vigenti, vale a partire alla data riportata sulla prova d'acquisto da parte dell'utente finale.
