Type de produit	Commutateur (switch) administrable L2
Modèle	TLSG3216
Marque	TP-Link
Nombre de ports Ethernet	16 ports RJ45 Gigabit
Ports SFP	Oui, emplacements SFP dédiés
Port console	Oui, pour gestion en CLI
Alimentation	Adaptateur secteur externe
Dimensions (approx.)	440 x 200 x 44 mm (montage en rack)
Poids (approx.)	2,8 kg
Fonctions principales	Gestion via interface web, CLI, VLAN, QoS, IGMP Snooping, Link Aggregation
Installation	Sur bureau ou en rack 19 pouces (équerres fournies)
Configuration par défaut	Adresse IP : 192.168.0.1, Identifiant : admin, Mot de passe : admin
Sécurité	Ne pas démonter, ne pas exposer à l'eau, débrancher avant entretien
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon sec et non abrasif
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le support TP-Link pour toute réparation
Garantie	Garantie limitée TP-Link (durée variable selon pays)
Informations générales	Commutateur administrable pour réseau d'entreprise, compatible avec les câbles Ethernet standard

FOIRE AUX QUESTIONS - TLSG3216 TP-LINK

Comment installer le commutateur TP-Link TLSG3216 ?

Placez le commutateur sur une surface plane ou fixez les équerres de montage fournies pour l'installer dans un rack 19 pouces. Branchez le cordon d'alimentation et connectez vos câbles Ethernet aux ports RJ45. Pour une installation en rack, vérifiez la mise à la terre et la stabilité du rack avant de fixer les équerres avec les vis fournies.

Comment accéder à l'interface web de configuration ?

Assurez-vous que votre ordinateur est dans le même sous-réseau que le commutateur (adresse IP 192.168.0.x avec masque 255.255.255.0). Ouvrez un navigateur et saisissez http://192.168.0.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin (en minuscules).

Quel est le mot de passe par défaut du commutateur ?

Le mot de passe par défaut est admin (en minuscules), tout comme le nom d'utilisateur. Il est recommandé de le modifier après la première connexion pour des raisons de sécurité.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Appuyez sur le bouton Reset (réinitialisation) situé à l'avant ou à l'arrière du commutateur pendant environ 10 secondes, puis relâchez. Le commutateur redémarrera avec les paramètres d'usine par défaut. Notez que cela efface toute configuration personnalisée.

Que faire si l'interface web ne répond pas ?

Vérifiez que votre ordinateur est configuré avec une adresse IP fixe dans le sous-réseau 192.168.0.x (par exemple 192.168.0.100). Assurez-vous que le câble Ethernet est correctement connecté et que le commutateur est sous tension. Si le problème persiste, essayez une réinitialisation matérielle.

Comment connecter un module SFP sur le commutateur ?

Insérez délicatement le module SFP (vendu séparément) dans l'emplacement SFP prévu à cet effet jusqu'à ce qu'il s'enclenche. Connectez ensuite la fibre optique ou le câble en cuivre compatible au module. Aucune configuration supplémentaire n'est nécessaire pour la détection automatique du module.

Le commutateur TLSG3216 supporte-t-il l'alimentation PoE ?

Non, ce modèle ne supporte pas l'alimentation via Ethernet (PoE). Chaque périphérique connecté doit avoir sa propre alimentation électrique.

Comment mettre à jour le firmware du commutateur ?

Téléchargez la dernière version du firmware depuis le site officiel de TP-Link. Connectez-vous à l'interface web, allez dans la section Maintenance ou Système, puis cliquez sur Mise à jour du firmware et choisissez le fichier téléchargé. Ne coupez pas l'alimentation pendant la mise à jour.

Peut-on monter le commutateur dans un rack ?

Oui, le commutateur TLSG3216 est conçu pour un montage en rack 19 pouces. Utilisez les équerres de montage fournies et fixez-les avec les vis incluses. Pour la fixation dans le rack, utilisez des boulons adaptés (non fournis). Assurez-vous que le rack est stable et mis à la terre.

Que faire en cas de panne ou de dysfonctionnement ?

Vérifiez d'abord les branchements et l'alimentation. Essayez une réinitialisation. Si le problème persiste, consultez la notice complète sur notre site ou contactez le support technique TP-Link. Ne tentez pas de réparer vous-même l'appareil, car cela annulerait la garantie.

MODE D'EMPLOI TLSG3216 TP-LINK

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.

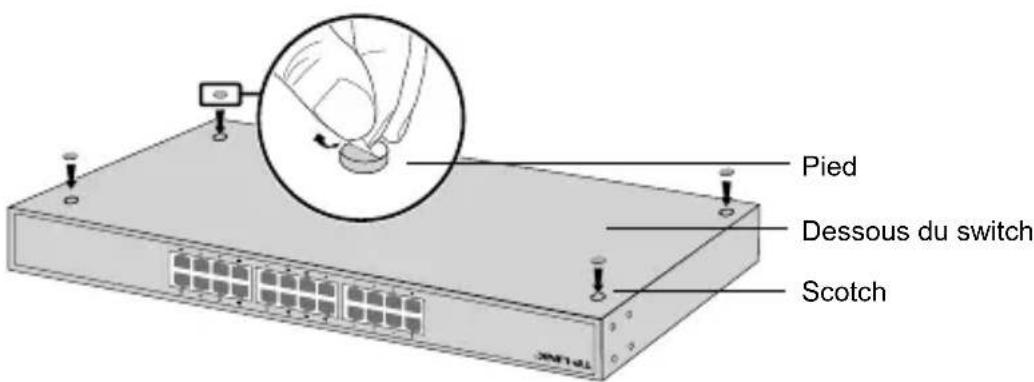

2. Oter les protections présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposez les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.

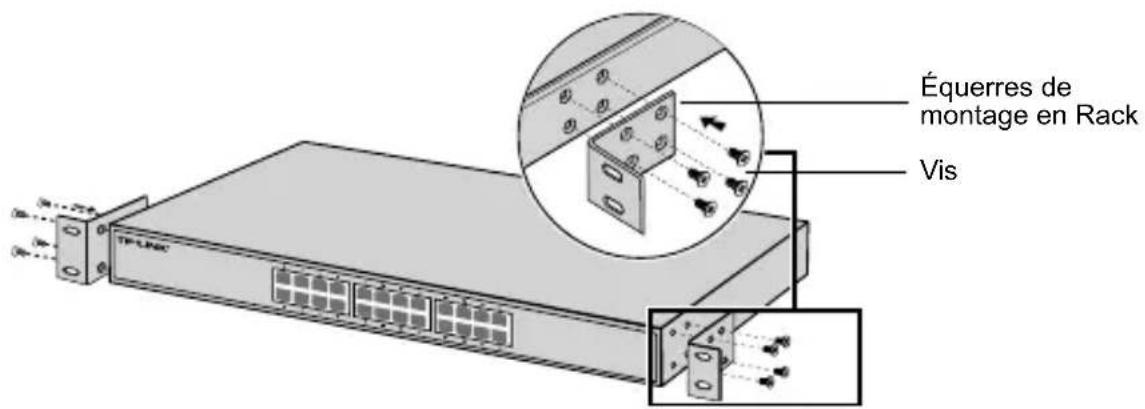

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

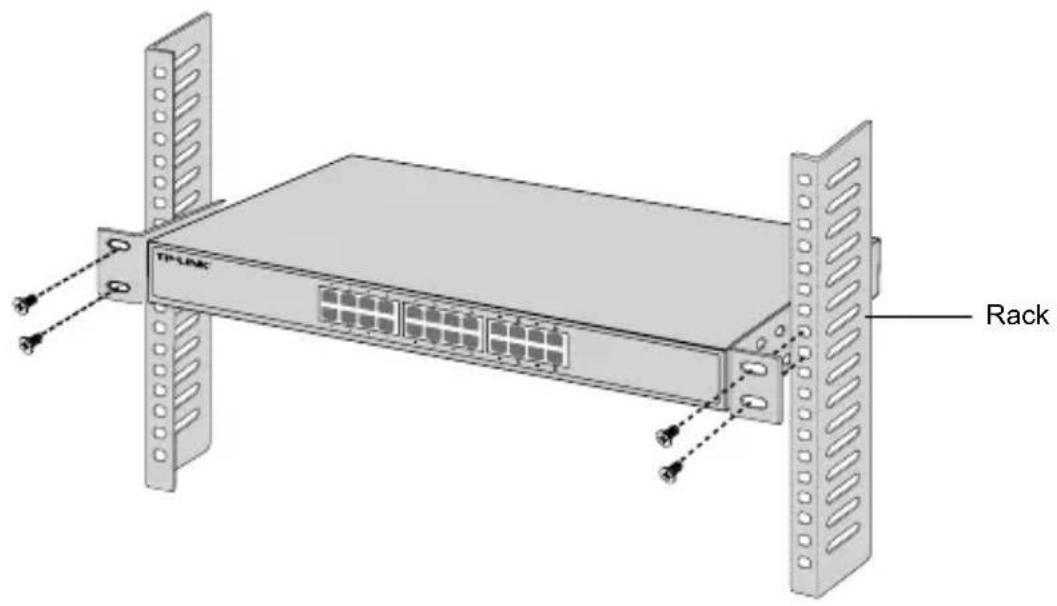

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustés pour fixer le switch au rack.

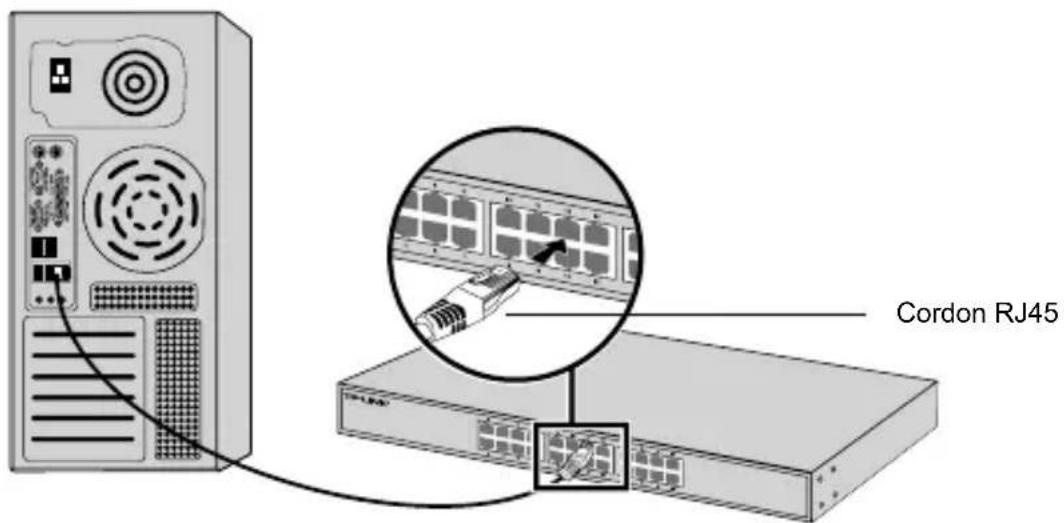

- Port ethernet

Connectez un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

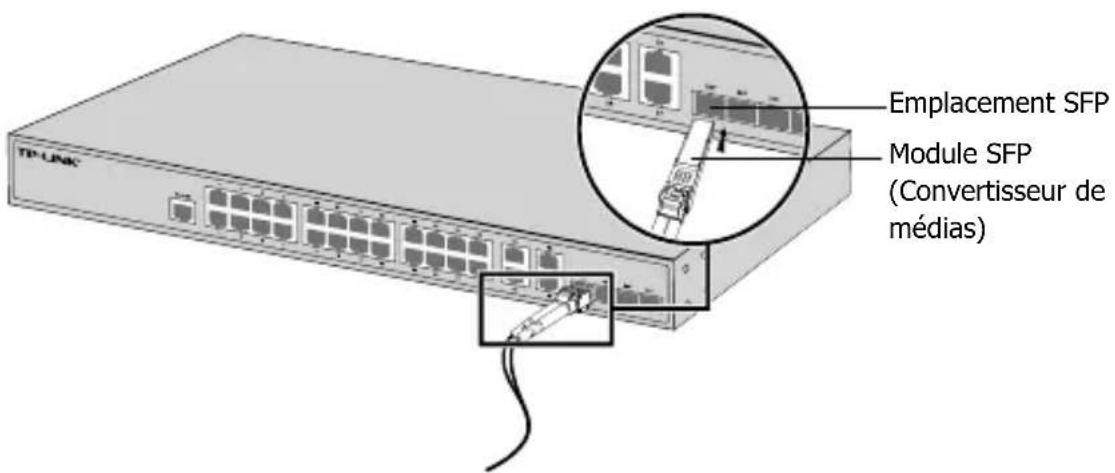

-Emplacement SFP

Pour les switches pourvus d'emplacement SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

Mettre sous tension

Connecter le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administration. Pour des instructions détaillées, référez-vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (uniquement pour les easy smart switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées, merci de vous référer au guide d'utilisation de l'utilitaire.

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait immédiatement sa garantie. Pour toute réparation, merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-Link

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUTS AUTRES GARANTIES, RECOURS ET CONDITIONS.

TP-LINK garantit les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
