GEBRUIKSAANWIJZING FR 30 SM 45 BC TOUCH Ghibli & Wirbel

Gebruik en Onderhoud

Gewicht in rijklare toestand Bouwjaar Artikelcode Model

Geachte klant, Dank u dat u één van onze reinigingsproducten voor uw werkomgeving gekozen heeft. De schrob-/zuigmachine die u zojuist gekocht heeft is ontworpen om aan uw verwach- tingen te voldoen, namelijk gebruiksvriendelijkheid en betrouwbaarheid. We zijn ervan overtuigd dat een goed product, om optimaal te kunnen blijven functio- neren, regelmatige updates vraagt om aan de vereisten van de dagelijkse gebruiker te kunnen voldoen. We hopen dan ook dat u niet alleen een tevreden klant maar ook een partner zult blijken en dat u er niet aan twijfelt om ons uw meningen en ideeën geba- seerd op uw dagelijkse ervaring toe te sturen. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 1 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

5.1.a De batterijen opladen met behulp van de batterijlader op

de machine (indien aanwezig)............................................................ NL-6

5.1.b De batterijen opladen met behulp van een externe batterijlader ........ NL-7

8.1.a Controles voor het gebruik .................................................................. NL-8

• De track wordt bedoeld met de wasmachine draait en penseel verpletterd. Type besturing Op de grond door operator Eigenschappen Voeding Batterij Voedingsspanning Zie het typeplaatje Geïnstalleerd vermogen 600 W Voortbeweging Handmatig Werkbreedte * 430 mm Breedte zuigmond 650 mm Theoretisch rendement per uur 1720 m

Luchtverplaatsing 28 l / sec Geluidsniveau Max. 64 dB (A) Tractie Motorvermogen --- Tank Hercirculatie Nee Inhoud schoonwatertank 30 l Inhoud vuilwatertank 33 l Afmetingen (lxbxh) zonder wisser 1210 x 560 x 1020 mm Vibration ISO 5349 m/sec

GEVAARLIJK: Alvorens de machine, lees het boekje “VEILIGHEIDSAANBEVELINGEN VAN SCHROBZUIGMACHINE” bijlage bij dit.

12) Afvoerslang vuilwater.

13) Zuigslang zuigmond.

14) Tank voor herstelwater.

15) Standpijp / afvoer schoon water.

17) Filteren voor schoon water.

20) Touch sensor voor het starten van tractie

Controleer of de machine en alle bijgesloten componenten compleet en in tact zijn, zodra u het verpakkingsmateriaal verwijderd heeft volgens de aanwijzingen die hierop aange- bracht zijn. Neem binnen 3 dagen contact op met de transporteur of de dealer in het geval dui- delijke schade opmerkt. - Verwijder de zak (21) met de accessoi- res. - Knip de strip door (22). - Verwijder de houten blokken (23) en (24). - Tildeborstelens(9)doortedrukkenop het pedaal (19) (zie de desbetreffende paragraaf). - Til de ruitenwisserarm (25) door de hand- greep (3 Fig. 1) (zie de desbetreffende paragraaf). - Breng een afrijplaat aan en verwijder de machine van de pallet.

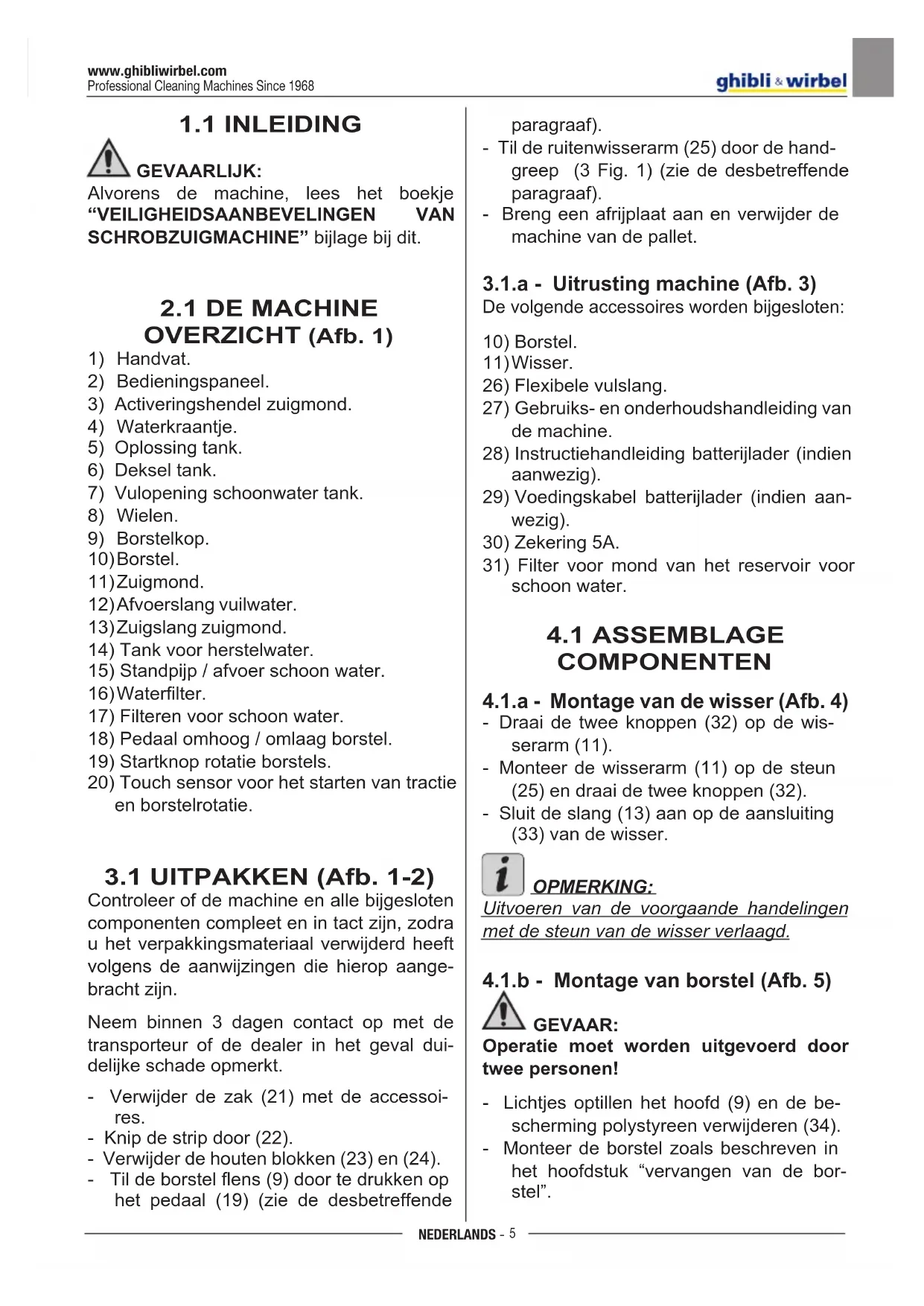

3.1.a - Uitrusting machine (Afb. 3)

De volgende accessoires worden bijgesloten:

27) Gebruiks- en onderhoudshandleiding van

28) Instructiehandleiding batterijlader (indien

31) Filter voor mond van het reservoir voor

4.1.a - Montage van de wisser (Afb. 4)

- Draai de twee knoppen (32) op de wis- serarm (11). - Monteer de wisserarm (11) op de steun (25) en draai de twee knoppen (32). - Sluit de slang (13) aan op de aansluiting (33) van de wisser. OPMERKING: Uitvoeren van de voorgaande handelingen met de steun van de wisser verlaagd.

4.1.b - Montage van borstel (Afb. 5)

GEVAAR: Operatie moet worden uitgevoerd door twee personen! - Lichtjes optillen het hoofd (9) en de be- scherming polystyreen verwijderen (34). - Monteer de borstel zoals beschreven in het hoofdstuk “vervangen van de bor- stel”. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 5 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

aansluiten (Afb. 6) WAARSCHUWING:

CONTROLEER DAT DE VUIL- EN

SCHOONWATERTANKS LEEG ZIJN. - Verwijder de stekker (35) uit het stopcon- tact. - Druk op de knop (36) en til de tank (14) naar de volledige kantelen. - Breng de batterijen (37) aan zoals in de afbeeldingen aangegeven staat en ver- bind ze zoals in het schema van Afb. 6 vermeld is met behulp van de bijgesloten kabels. - Draai de klemmen (38) vast met behulp van een geïsoleerde sleutel. - Laat de tank (14) tot u de “klik” hoort. - Sluit de stekker (35) aan op de desbetref- fende aansluiting (39). OPMERKING: Laat het aansluiten van de batterijen altijd door gespecialiseerd personeel uitvoeren.

5.1 DE BATTERIJ LADEN

GEVAARLIJK: Laad de batterijen op in goed geventileer- de ruimtes die voldoen aan de desbetref- fende normen die in het land van gebruik van kracht zijn. Voor informatie met betrekking tot de veilig- heid, houd u aan hetgeen in het hoofdstuk 1 van deze handleiding beschreven staat. WAARSCHUWING: Houd u voor de informatie en veiligheid, met betrekking tot de batterij en de batte- rijlader op de machine (indien aanwezig), aan hetgeen beschreven staat in de bijge- sloten handleiding van de batterijlader. WAARSCHUWING: Op het moment dat de machine de fabriek verlaat, is hij geijkt voor de functionering op gel-batterijen. Als u om de andere batterijen te instal- leren, zie paragraaf “Parameter instellin- gen”. Het is verboden om de machine te gebrui- ken met een gel accu met kalibratie voor zuur batterijen of andere. OPMERKING: Voor het opladen van de batterijen is onge- veer 10 uur nodig. Voorkom dat u de batterij gedeeltelijk oplaadt.

5.1.a - De batterijen opladen met be-

hulp van de batterijlader op de machine (indien aanwezig) (Afb. 7) - Breng de machine in de nabijheid van een netwerkstopcontact. WAARSCHUWING: Het is belangrijk dat u eerst de kabel (41) aansluit op de aansluiting (42) en dat u vervolgens de kabel (41) aansluit op het stopcontact. - Verwijder de kabel uit de behuizing (41) en sluit deze aan op de aansluiting (42) op de machine, en sluit het andere uitein- de aan op de stroomvoorziening netwerk. - Controleer of de groene led (43) knippert 2 keer en dan gaat van de kleur “Groen” tot permanent branden “Red”. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 6 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

Het indrukken van de schakelaar op “I”, voerd spanning tot circuits, waardoor commando’s en hun schakelaars zijn be- voegd. Om stom van de circuits te verwijderen, druk opnieuw op de schakelaar.

46) Aspirator start schakelaar “ ”

De werking van de schakelaar is inge- schakeld via de schakelaarelaar (45) “ ” in positie “I”. Druk op de schakelaar (46) “ ”, het start de werking van de stofzuiger. Om de ventilator uit te schakelen, druk op de schakelaar (46), de turbine zal blijven functioneren voor een paar seconden om de vloeistof op de vloer aanwezig te zui- gen, waarna het schakelt automatisch uit.

47) Schakelaar voor het inschakelen van

de borstel / solenoïde Druk de schakelaar (47), zodat de rota- tie van de borstel en de opening van de elektromagnetische klep; de werking van dezelfde wordt bestuurd door de sensor (20). Om de levering van water te stop- pen, sluit de kraan (4).

4) Regelkraantje hoeveelheid water

- Draai het kraantje (4) linksom om de hoe- veelheid oplossing toe te laten nemen. Draai het kraantje rechtsom om de hoe- veelheid oplossing af te laten nemen.

48) Statusindicator ontlading van de accu

Brandt als de schakelaar (45) wordt ge- drukt, met vermelding van de laadtoe- stand van de accu. - Als led (49) aan is, geeft deze aan dat de accu volledig opgeladen is. - Als led (50) aan is, geeft deze aan dat de accu ongeveer voor de helft opge- laden is. - Als led (51) (rode led) aan is, geeft deze aan dat de accu bijna leeg is. Met batterij laag (rode LED (51) brandt), het wordt uitgeschakeld of niet wordt ge- start; dient de accu te laden. WAARSCHUWING: Controleer dat de netspanning compa- tibel is met de functioneringsspanning van de acculader (230 Vac voor de Euro- pese markt; 115 Vac voor de Amerikaanse markt; 50/60 Hz). - Laad de batterijen op tot de led (43) “Groen” oplicht. Verwijder vervolgens de voedingskabel (41) en berg hem op. - Steek de stekker (35) van de batterijen weer in het stopcontact (39) van de in- stallatie.

5.1.b - De batterijen opladen met be-

hulp van een externe batterij- lader (Afb. 8) WAARSCHUWING: Het is belangrijk om eerst de plug (35) met de uitlaat (44) van de lader dan de lader in het stopcontact sluiten , anders de batte- rijen zijn niet opgeladen. - Plaats de machine in de nabijheid van het batterijlaadstation. - Verwijder de stekker (35) van de batte- rijen uit het stopcontact (39) van de in- stallatie. - Steek de stekker (35) van de batterijen in het stopcontact (44) van de externe bat- terijlader.

20) Sensor voor het starten van borstelro-

VOORBEELD (Fig. 9) Een wasprogramma instellen met borstels en drogen. - Druk op de schakelaar (47) om de rotatie van de borstel en de watertoevoer vrij te geven - Druk op de schakelaar (46) om de stof- zuiger te starten.

(Afb. 11) WAARSCHUWING: Vul de tank uitsluitend met schoon water met een maximum temperatuur van 50°C. - Pak de bijgesloten slang (26), sluit het uit-einde (31) aan op een kraan en steek het andere uiteinde (52) in de tank (5). - Controleer of de klep (53) is geopend. - Open de kraan en vul de tank (5). - Het niveau van het water in het reservoir wordt weergegeven op de transparante buis (15). - Giet de reinigingsvloeistof in de tank. OPMERKING: Maak uitsluitend gebruik van niet schuimen- de reinigingsmiddelen. Houdt u aan de door de producent van het reinigingsmiddel voor- geschreven dosering. GEVAAR: Bij contact van het reinigingsmiddel met de ogen of de huid of bij inslikken, moet u het veiligheidsfiche raadplegen van de fabrikant van het reinigingsmiddel.

8.1.a - Controles voor het gebruik

Controleren of de afvoerpijp (12) van de op- vangbak op de juiste manier is vastgezet en of deze op de juiste manier is afgesloten. - Controleer dat het verbindingsstuk (54) op de zuigmond (11) niet verstopt ge- raakt is en dat de slang op correcte wijze aangesloten is. - Controleer of de uitlaat (15) van schoon water goed is aangesloten op de juiste media en dat de klep (53) is geopend. - Druk op de schakelaar (45) en controleer de acculading op de ontlading indicator (48).

8.1.b - De machine voorbereiden en

programmakeuze (Afb. 9-12) - Druk de schakelaar (45 Afb. 9) in positie “I”.

Haak de hendel (3 Afb. 12) los en be- weeg hem omlaag. De schrobber (11 Afb. 12) komt nu naar beneden. - Druk op het pedaal (19 abf 12), verwijdert deze uit de klem, en til deze, de borstel wordt (10 afb 12) verlaagd. Reinigingsprogramma: - De machine kan 4 reinigingsprogram- ma’s uitvoeren. Cyclus alleen drogen: - Om alleen de droogcyclus te maken druk op de schakelaar (46 afb 9) om je de stof- zuiger te starten. Cyclus alleen schrobben: - Als u alleen de poetsbeurt te maken druk op de schakelaar (47 afb. 9) om de rotatie van de borstel mogelijk te maken Druk de controle geplaatst op het hand- vat, om de rotatie van de borstel te begin- nen. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 8 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

Cyclus reinigen, schrobben: - Druk op de knop (47 afb 9) om de rotatie van de borstel mogelijk te maken. Druk op de schakelaar op de handgreep om de rotatie van de borstel te starten. Cyclus reinigen, schrobben, drogen: - Drukopdeschakelaar(46,g.9)omde stofzuigerstarten,deknop(47,g.9)om de rotatie van de borstel en de watertoe- voer mogelijk te maken. Druk op de schakelaar op de handgreep om de rotatie van de borstel en de water- toevoer te starten.

8.1.c - Gebruik van de machine (Afb. 1)

- Na het starten van de machine en kiesen het type van de cyclus beginn met de rei- niging, door het duwen van de machine met behulp van de handgreep (1 afb. 1) en werkend op de sensor (20, afb. 1). OPMERKING: Besteed aandacht aan bijzonder kwetsbare vloeren; mag de machine niet gebruiken terwijl het wordt gestopt en de borstel rotatie aan. Het is mogelijk, voor bijzonder vuile plekken n de rijsnelheid op “0” aan te passen, zodat de borstel roteert altijd in dezelfde positie zonder overbelasting van de motor tractie. OPMERKING: De goede reiniging en drogen van de vloer wordt uitgevoerd door op de machine voor- uit; als je achteruit gaat, zal de machine niet drogen uit te voeren; in deze fase altijd til de wisser, om beschadiging van de messen te voorkomen. - Stel eventueel met behulp van het kraan- tje (4 Afb. 1) de hoeveelheid water voor het reinigen af. - Controleer de status van de batterij via de afvoer indicator (48 afb. 9).

8.1.d - Einde gebruik en uitschake-

ling (Afb. 9-13) - Aan het einde van de reiniging, voordat u de machine uitmaakt, stop de watervoor- ziening en de rotatie van de borstel, met behulp van de schakelaar (47 afb. 9). - Hef de borstel op door het pedaal (19 Afb. 13) helemaal in te trappen en haak hem in de speciale gleuf. - Doorgaan met de afzuigkap geplaatst om alle aanwezige vloeistof in de vloer te zuigen, dan schakelt u de stofzuiger door het indrukken van de schakelaar (46 afb. 9). - Verhogen de rakel (11 Afb. 13) door optil- len van de hendel (3 Afb. 13). WAARSCHUWING: Til de wisser en het eindstuk na het beëin- digen van de schoonmaakwerkzaamheden, omdat dit voorkomt de vervorming van de rubber bladen en van de borstelharen. - Druk op de schakelaar om de machine uit te schakelen (45 afb. 9). WAARSCHUWING: Als het apparaat niet wordt gebruikt voor een paar dagen, kunt u de stekker verwij- deren (35 Afb. 7-8) uit het stopcontact.

8.1.e - Alarm maximum peil vuil water

(Afb. 14) Indien tijdens het gebruik van de machine, de stofzuiger uitschakelt, betekent dit dat het vloeistofniveau in de vuilwatertank het maxi- mumniveau bereikt. Breng de machine naar de waterafvoer en leeg de vuilwatertank zoals in de desbetref- fende paragraaf beschreven staat. OPMERKING: Voor de goede werking van de niveausen- soren is het noodzakelijk, om de binnenzijde van de tank (14 Afb. 14) goed te reinigen. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 9 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

VERWIJDEREN (Afb. 15) Aan het einde van de reinigingscyclus of als de vuilwater tank (14) vol is, is het noodza- kelijk de tank te legen. Volg de hier-onder beschreven procedure op: OPMERKING: Houdt u voor het verwerken van vuilwater aan de van kracht zijnde wetgeving van het land van gebruik. - Positioneer de machine dicht bij een af- voer. - Buis (12) uit de houder halen. - Verwijder de dop (56) van de slang (12) en laat het water uit de tank weglopen. OPMERKING: Het is mogelijk om de hoeveelheid water dat uit de slang loopt af te stellen. Druk hiervoor het uiteinde van de slang (12) in. - Breng de dop (56) weer op de slang (12) aan en plaats hem weer op zijn onder- steuning.

REINIGING WAARSCHUWING: Alle onderhoudswerkzaamheden moeten worden uitgevoerd met de machine uit en tank leeg.

reinigen (Afb. 16) WAARSCHUWING: Aan het einde van de werkzaamheden is het noodzakelijk de schoonwater tank (5) te legen en te reinigen om afzettingen en/ of ophopingen te voorkomen. Leeg de schoonwater tank op de hier-onder beschreven wijze nadat u de vuilwater tank geleegd heeft: - Plaats de machine bij een afvoer. - Maak de slang (15) door de vaststelling van haken, sluit de kraan (53), verlagen de afvoer op de grond in het afvoerka- naal, open de klep (53) en laat volledig het water weglopen. - Reinig de tank door de afvoerslang open te laten en schoon water van bovenaf aan de tank toe te voegen. - Aan het einde van de reiniging tillen de buis (15), laat de klep (53) geopend, sluit de slang aan de desbetreffende verbin- dingen. - Om het water uit de tank (5) compleet leeglopen, ontkoppel de slang (57) van de snelkoppeling (58) draai de fitting naar beneden en laat volledig het water weg- lopen, of verwijder het filterdeksel (59).

10.1.b - Reiniging vuilwater tank (Afb.

17) WAARSCHUWING: Aan het einde van de reinigingswerk- zaam-heden is het noodzakelijk de vuil- water tank te reinigen om afzettingen en/ of ophopingen, bacteriegroei, nare geur- en en schimmel te voorkomen. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 10 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

- Laat het vuile water weglopen op de wijze die in de desbetreffende paragraaf be- schreven staat door de machine bij een afvoer te plaatsen. - Verwijder het deksel (6).

Laat de slang (12) hangen en houd de dop van de tank. Laat met behulp van een slang water in de tank (14) lopen tot u ziet dat schoon water uit de afvoerslang komt. - Reinig de peilmeters (55) met behulp van een schone doek. Zorg ervoor dat u ze niet verbuigt. - Plaats in omgekeerde volgorde alle on- derdelen uit deze procedure terug.

10.1.c - Reiniging trekker (Afb. 4)

Verwijder de zuigmond (11) op de hieronder beschreven procedure om hem op correcte wij-ze te reinigen: - Verwijder de slang (13) van de zuigmond (11). - Draai de knoppen (32) los en verwijder de zuigmond (11). - Reinig de zuigmond en met name de rub- bers (60) en de binnenkant van de ver- bindingsknie (33) op de zuigmond. OPMERKING: Als u tijdens het reinigen opmerkt dat de rub- bers (60) beschadigd of versleten zijn, is het noodzakelijk ze te vervangen of om te keren. - Voer voor de montage de procedure in omgekeerde volgorde uit. HANDELINGEN DIE

filter (Afb. 18) OPMERKING: Vóór het reinigen van de lter, zorg ervoor dat het waterreservoir leeg is. - Schroef en verwijder het deksel (59). - Verwijder het filter (17) en was het onder stromend water. - Vervang het filter (17) in zijn zetel, dan schroef het deksel (59).

10.1.e - De borstels vervangen (Afb.

19) Het is noodzakelijk om de borstel slijtage ver- vangen Hierdoor en 2 cm of moet worden vervangen volgens het type vloer te wassen, voor het vervangen, gaat u als volgt te werk: - Hef de borstel op door het pedaal in te trappen op de wijze die in de desbetref- fende paragraaf beschreven is. - Slip een hand onder de groep borstelhou- der (9); om de borstel los te maken draai- en met een harde klap in de draairichting.

Vervang de borstel, door het aansluiten met de hand op de flens van de borstelhouder (9). - Laat de borstelkap (9) zakken door het pedaal in te trappen op de wijze die in de desbetreffende paragraaf beschreven is. - Druk op de schakelaar (45 afb. 9) om de commando’s in te schakelen. - Druk op de schakelaar (47, fig. 9) om de rotatie van de borstel mogelijk te maken - Stel de sensor (20) op het handvat om borstelrotatie te starten.

10.1.f - De rubbers van de zuigmond

vervangen (Afb. 20) Als u opmerkt dat het drogen van de vloer niet langer perfect plaatsvindt of dat op de vloer water achterblijft is het noodzakelijk de slijtagestaat van de rubbers van de zuig- mond (60) te controleren. - Verwijder de zuigmond (11) zoals in de paragraaf “Reiniging zuigmond” beschre- ven staat. - Op de vergrendeling (67) drukken en de hendel (68) openen. - De twee rubber houder (69) en de buiten- ste rubber (70) verwijderen. - De twee spanschroeven (71) draaien en de bout (72) en de binnenste rubber (73) verwijderen. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 11 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

OPMERKING: Als de rubbers (70) of (73) aan een zijde ver- sleten zijn kunt u ze eenmaal omkeren. - Vervang of keer de rubbers (70) of (73) om zonder dat u ze onderling verwisselt. - Voer voor de montage de procedure in omgekeerde volgorde uit. OPMERKING: Er bestaan twee verschillende soorten rub- bers: crêperubber voor alle vloersoorten en polyurethaan rubbers voor mechanische werkplaatsen met olievlekken.

10.1.g - Het reinigen van de filter in de

waterterugwinning tank (Afb. 21) Verwijder de bovenklep om toegang te krij- gen tot de binnenkant van de tank voor wa- terterugwinning. - Draai de knop (75) en verwijder het filter (76). - Was het filter (76) met stromend water en monteer deze in de auto door het aan- draaien van de knop (75).

10.1.h - De zekeringen vervangen

(Afb. 6-22) WAARSCHUWING: Vervang alleen een doorgebrande zeke- ring met een zekering van gelijke waarde (ampère). - Haal de stekker (35) uit het stopcontact (39). - Verwijder het deksel (61) door het los- draaien van de schroeven (62) voor toe- gang tot de zekering. - Draai de twee schroeven los en verwijder de behuizing (77). Zekering (74) - 50A Bescherming van de elektronische kaart. - Plaats het deksel (77). - Hermonteer de deksel (61). Zekering (63) - 75A Accuzekering. - Voer de volgende procedure uit om de zekering op de positieve pool van de accu te vervangen: WAARSCHUWING: Controleer voor de vuilwatertank leeg te zijn. - Verwijder de stekker (35) uit het stopcon- tact. - Druk de knop (36 Afb. 6) en til de tank (14) naar de volledige kanteling, vervang dan de zekering (63 Afb. 6).

10.1.i - Instellen van de wisser (Afb.

23) - Het is mogelijk om de positie van de wis- ser in hoogte te verstellen en de invloed van de rakels op de vloer an te passen. Hoogteverstelling - Laat de wisser, door drukken op de hen- del. - Draai de schroef (55) en til of laat het wiel (55a) tot de afstrijker zich in de gewenste positive is, draai de schroef (55). Wilt u de oorspronkelijke positie van de wiel herstellen (uit de fabriek ), gaat u als volgt te werk: - Draai de schroef van het wiel, zodat het vrij in de sleuf kan schuiven. - Met de wisser verlaagd, passt om de in- cidentie van 0 graden zodat de flappen loodrecht op de vloer zijn en niet geplet - Plaats een dikte van ongeveer 3 mm (bijv. Twee munten van 10 cent) onder het wiel en draai sterke de borgschroef. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 12 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

Hoekinstelling - Laat de wisser, door drukken op de hen- del. - Start de stofzuiger en ga voor een paar meter, zet de stofzuiger uiz en stop de machine. - Controleer de incidentie van banden (60) op de vloer Fig. A =te verpletterd Fig. B = te verhoogd Fig. C = juiste positie - Voor aanpassing handel op de grijse knop (64) linksom draaiend verhoogt de incidentie, omgekeerd vermindert. het

10.1.l - Configuratie acculaders en

digitaal instrumentenpaneel (Afb. 24) WAARSCHUWING: Op het moment dat de machine de pro- ductie verlaat, is hij standaard gecongu- reerd voor de functionering op een “Son- nenschein” gel-batterij. WAARSCHUWING: Ontkoppel de batterij stekker uit het stop- contact. - Verwijder de carter (61 Afb. 22) door de schroeven (62 Afb. 22) los te draaien. Standaardconguratie met Sonnenschein gel-batterijen - Verwijder het dopje (66) onder de batterij- lader (16). - Plaats de switch (SW1) en (SW2) op de stand die in de afbeelding “A” aangege- ven staat. Hetismogelijkomdeconguratietewijzigen op de wijze die hieronder beschreven staat: Conguratie voor zuurbatterijen - Verwijder het dopje (66) onder de batterij- lader (16). - Plaats de schakelaars (SW1) en (SW2) in de stand die in de afbeelding “B” aange- geven staat. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 13 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

Er wordt geen water toege- voerd. Schoonwater tank leeg. Schakelaar activering elek- troklep niet ingedrukt. Water toevoer kraan dicht. Filter verstopt. De elektromagnetische klep functioneert niet. Vul de tank. Druk de schakelaar in. Open het kraantje. Reinig het filter. Wendt u tot de technische assistentie. Reiniging vloer onbevredi- gend. Ongeschikte borstels of rei- nigingsmiddel. Borstel versleten. Maak gebruik van borstels of reinigingsmiddelen die voor de te reinigen vloer geschikt zijn. Vervang de borstel.

Door indrukken van de scha- kelaar (45) “ ”, werkt de machine niet. Batterij leeg. Algemene zekering doorge- brand. Stekker van de batterij is nog steeds gevestigd in de outlet van de lader. Controleer de staat van de batterijlading. Vervang de algemene zeke- ring van 50A of 75A. Plaats de stekker goed. De borstel draait niet. Functie kaart beschadigd. De touch-sensor op het handvat is defect. Borstelmotor beschadigd. Borstel schakelaar niet inge- drukt of falen. Vervangen. Vervangen. Vervangen. Druk op de juiste knop of ver- vang het. De zuigmotor functioneert niet. Functie kaart beschadigd. Stofziuger motor bescha- digd. Vacuum schakelaar niet in- gedrukt of falen Vuilwatertank vol. Vervangen. Vervangen. Druk op de schakelaar of vervang het. Leeg, spoel en reinig de tank. De machine droogt niet goed op en laat water op de vloer achter. Zuigmotor uitgeschakeld. Zuigslang verstopt. Vuile wisser. Vuilwater tank vol. Filteren op vuil water ver- stopt. De rubbers van de trekker zijn versleten. Start de zuigmotor. Controleer en eventueel rei- nig de zuigslang die de zuig- mond met de vuilwater tank verbindt. Reinig de wisser. Leeg de vuilwater tank. Reinig het filter. Keer de rubbers van de zuig- mond om of vervang ze. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 14 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -

Er wordt geen water toege- voerd. Schoonwater tank leeg. Schakelaar activering elek- troklep niet ingedrukt. Water toevoer kraan dicht. Filter verstopt. De elektromagnetische klep functioneert niet. Vul de tank. Druk de schakelaar in. Open het kraantje. Reinig het filter. Wendt u tot de technische assistentie. Reiniging vloer onbevredi- gend. Ongeschikte borstels of rei- nigingsmiddel. Borstel versleten. Maak gebruik van borstels of reinigingsmiddelen die voor de te reinigen vloer geschikt zijn. Vervang de borstel.

Gedurende de garantieperiode zullen alle defecte onderdelen worden gerepareerd of vervan- gen, gratis. Alle onderdelen aangetast door knoeien of misbruik zullen van de garantie uitgesloten. Om de garantie procedure mogelijk te maken, neem dan contact op met uw dealer of een relevante servicecentrum door overlegging van de geldige aankoop documenten. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 15 02/03/18 08:45www.ghibliwirbel.com Professional Cleaning Machines Since 1968 NEDERLANDS -
