MANUALE UTENTE FR 30 SM 45 BC TOUCH Ghibli & Wirbel

Produttore Caratteristiche elettriche N° Matricola Grado di protezione

Peso in ordine di marcia Anno di costruzione Codice articolo Modello

Gentile cliente, La ringraziamo per aver scelto un nostro prodotto per la pulizia dei suoi ambienti. La lavasciuga pavimenti da lei acquistata è stata progettata per soddisfare l’utilizzatore in termini di semplicità di utilizzo e affidabilità nel tempo. Noi siamo coscienti che un buon prodotto per restare tale, nel tempo, necessita di conti- nui aggiornamenti mirati a soddisfare le aspettative di chi, quotidianamente, ne fa uso. In tal senso, noi ci auguriamo di avere in lei non solo un cliente soddisfatto ma anche un partner che non esita a trasmetterci opinioni e idee derivanti dalla personale quoti- diana esperienza. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 1 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

5.1.a Carica della batteria tramite caricabatterie di bordo (se presente).......IT-6

5.1.b Carica della batteria tramite caricabatterie esterno .............................. IT-7

Dati tecnici Tipo di guida Operatore a terra Caratteristiche Alimentazione Batteria Tensione di alimentazione Vedi targhetta dati tecnici Potenza installata 600 W Avanzamento Manuale Larghezza pista lavaggio * 430 mm Larghezza di aspirazione 650 mm Resa oraria teorica 1720 m

Spazzole / Pad Diametro / Numero 430mm/17”x1 Potenza motore / numero 200 Wx1 Velocità motore 120 giri/min. Pressione specifica 17,4 gr/cm

Peso testata 18 kg Aspirazione Potenza motore 400 W Depressione 1189 mmH

Portata d’aria 28 l / sec Rumorosità Max. 64 dB (A) Trazione Potenza motore --- Serbatoio Riciclo No Capacità soluzione 30 l Capacità recupero 33 l Dimensioni (lxwxh) senza tergitore 1210 x 560 x 1020 mm Vibrazioni ISO 5349 m/sec

• La pista di lavaggio si intende con macchina in funzione e spazzola schiacciata. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 3 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

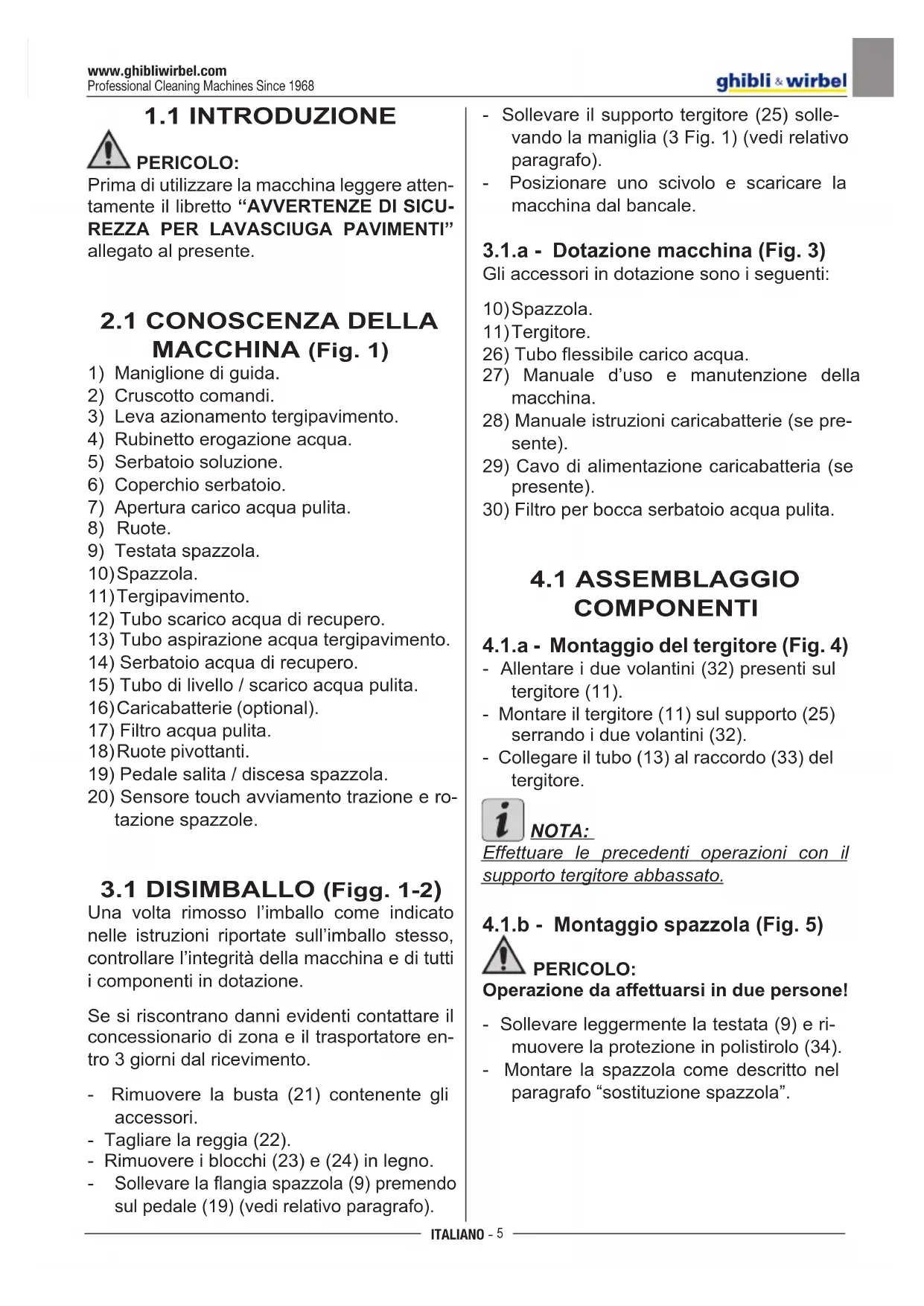

PERICOLO: Prima di utilizzare la macchina leggere atten- tamente il libretto “AVVERTENZE DI SICU-

REZZA PER LAVASCIUGA PAVIMENTI”

allegato al presente.

1) Maniglione di guida.

2) Cruscotto comandi.

3) Leva azionamento tergipavimento.

4) Rubinetto erogazione acqua.

5) Serbatoio soluzione.

6) Coperchio serbatoio.

7) Apertura carico acqua pulita.

9) Testata spazzola.

12) Tubo scarico acqua di recupero.

13) Tubo aspirazione acqua tergipavimento.

14) Serbatoio acqua di recupero.

15) Tubo di livello / scarico acqua pulita.

16) Caricabatterie (optional).

17) Filtro acqua pulita.

20) Sensore touch avviamento trazione e ro-

Una volta rimosso l’imballo come indicato nelle istruzioni riportate sull’imballo stesso, controllare l’integrità della macchina e di tutti i componenti in dotazione. Se si riscontrano danni evidenti contattare il concessionario di zona e il trasportatore en- tro 3 giorni dal ricevimento. - Rimuovere la busta (21) contenente gli accessori. - Tagliare la reggia (22). - Rimuovere i blocchi (23) e (24) in legno.

Sollevare la angia spazzola (9) premendo sul pedale (19) (vedi relativo paragrafo). - Sollevare il supporto tergitore (25) solle- vando la maniglia (3 Fig. 1) (vedi relativo paragrafo). - Posizionare uno scivolo e scaricare la macchina dal bancale.

3.1.a - Dotazione macchina (Fig. 3)

Gli accessori in dotazione sono i seguenti:

26) Tubo flessibile carico acqua.

27) Manuale d’uso e manutenzione della

28) Manuale istruzioni caricabatterie (se pre-

29) Cavo di alimentazione caricabatteria (se

30) Filtro per bocca serbatoio acqua pulita.

- Allentare i due volantini (32) presenti sul tergitore (11). - Montare il tergitore (11) sul supporto (25) serrando i due volantini (32). - Collegare il tubo (13) al raccordo (33) del tergitore. NOTA: Effettuare le precedenti operazioni con il supporto tergitore abbassato.

4.1.b - Montaggio spazzola (Fig. 5)

PERICOLO: Operazione da affettuarsi in due persone! - Sollevare leggermente la testata (9) e ri- muovere la protezione in polistirolo (34). - Montare la spazzola come descritto nel paragrafo “sostituzione spazzola”. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 5 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

4.1.c - Installazione e collegamento

LITA SIANO VUOTI. - Scollegare la spina (35). - Premere il pulsante (36) e sollevare i ser- batoio (14) no al completo ribaltamento. - Posizionare le batterie (37) come indicato in gura e collegarle come indicato nello schema di Fig. 6 utilizzando i cavi in do- tazione. - Avvitare i morsetti (38) utilizzando una chiave isolata. - Abbassare il serbatoio (14) no a sentire il “Click” di aggancio. - Collegare la spina (35) alla relativa presa (39). NOTA: La connessione delle batterie deve essere eseguita da personale specializzato.

BATTERIA PERICOLO: Effettuare la carica delle batterie in locali ben areati e conformi alle norme vigenti nel paese di utilizzo. Per le informazioni relative alla sicurezza attenersi a quanto descritto nel capitolo 1 del presente manuale. AVVERTENZA: Per le informazioni e le avvertenze relati- ve alla batteria e al caricabatteria di bordo (se presente) attenersi a quanto indicato nel manuale del caricabatteria allegato al presente. AVVERTENZA: La macchina esce dalla fabbrica tarata per il funzionamento con batterie a gel. Se si dovessero installare delle batterie di altro tipo, vedere paragrafo “Impostazio- ne parametri”. E’ vietato utilizzare la macchina con batte- rie a gel con taratura per batterie ad acido o altro. NOTA: Per la ricarica completa delle batterie sono necessarie 10 ore. Evitare ricariche parziali.

5.1.a - Carica della batteria tramite

caricabatterie di bordo (se presente) (Fig. 7) - Portarsi con la macchina nei pressi di una presa di corrente elettrica di rete. AVVERTENZA: È importante collegare prima il cavo (41) alla presa (42), poi collegare il cavo (41) alla presa di corrente. - Prelevare dall’apposita sede il cavo (41) e collegarlo alla presa (42) presente nella macchina, quindi collegare l’altra estre- mità alla presa di corrente di rete. - Verificare che il led verde (43) lampeggi 2 volte e successivamente passi dal colore “Verde” al colore “Rosso” illuminato fisso. AVVERTENZA: Controllare che la tensione di rete sia compatibile con la tensione di funzio- namento del caricabatteria (230 Vac per mercato Europeo; 115 Vac per mercato Americano; 50/60 Hz). - Lasciare in carica le batterie fino all’il- luminazione del led (43) “Verde”, quindi staccare il cavo (41) di alimentazione e riporlo. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 6 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

46) Interruttore avviamento aspiratore

Il funzionamento dell’interruttore è abilita- to dall’interruttore (45) “ ” in posizione “I”. Premere l’interruttore (46) “ ”, si avvia il funzionamento dell’aspiratore. Per spegnere l’aspiratore, premere l’in- terruttore (46), la turbina continuerà a funzionare per alcuni secondi in modo da aspirare il liquido presente sul pavimento, dopo di che si spegnerà automaticamen- te.

47) Interruttore abilitazione spazzola/elet-

trovalvola Premere l’interruttore (47), si abilita la ro- tazione della spazzola e l’apertura dell’e- lettrovalvola; il funzionamento delle stes- se è comandato dal sensore (20). Per fermare l’erogazione dell’acqua chiudere il rubinetto (4).

4) Rubinetto regolazione quantità acqua

Ruotare il rubinetto (4) in senso antiora- rio per aumentare la quantità di soluzio- ne, viceversa per diminuirla.

48) Indicatore stato di scarica della batte-

ria Si illumina quando l’interruttore (45) è premuto indicando lo stato di carica della batteria. - Quando è illuminato il led (49) indica che lo stato di carica della batteria è massimo. - Quando è illuminato il led (50) indica che lo stato di carica della batteria è circa a metà. - Quando è illuminato il led (51) (led rosso) indica che lo stato di carica della batteria è minimo. Con batteria scarica (led rosso (51) illu- minato) la macchina si spegne o non si avvia; occorre ricaricare la batteria.

5.1.b - Carica della batteria tramite

caricabatterie esterno (Fig. 8) AVVERTENZA: È importante collegare prima la spina (35) alla presa (44) del caricabatterie poi col- legare il caricabatterie alla presa di rete, altrimenti le batterie non si ricaricano. - Portarsi con la macchina nei pressi della stazione di carica delle batterie. - Staccare la spina (35) delle batterie dalla presa (39) dell’impianto. - Collegare la spina (35) delle batterie alla presa (44) del caricabatterie esterno. - Alla fine della ricarica delle batterie ri- collegare la spina (35) delle batterie alla presa (39) dell’impianto.

20) Sensore avviamento rotazione spaz-

zola Agendo sul sensore (20) con l’interrut- tore (45) “ ” e l’interruttore (52) “ ” inseriti avvia la rotazione della spazzola e l’erogazione dell’acqua.

45) Interruttore generale

Premendo il l’interruttore su “I” si inseri- sce tensione ai circuiti abilitando i coman- di e i relativi Interruttori. Per togliere tensione ai circuiti ripremere l’interruttore. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 7 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

LAVORO (Fig. 9) Impostazione di un ciclo di lavaggio con spazzola e asciugatura. - Premere l’interruttore (47) per abilitare la rotazione della spazzola e l’erogazione dell’acqua - Premere l’interruttore (46) si avvia l’aspi- ratore.

SERBATOIO (Fig. 11) AVVERTENZA: Introdurre nel serbatoio solo acqua pulita di rete con temperatura non superiore a 50°C. - Prelevare il tubo (26) in dotazione, colle- gare l’estremità (31) a un rubinetto e l’e- stremità (52) inserirla nel serbatoio (5). - Controllare che il rubinetto (53) sia aperto. - Aprire il rubinetto e riempire il serbatoio (5). - Il livello dell’acqua contenuta nel serbatoio è visualizzato sul tubo trasparente (15). - Versare nel serbatoio il liquido detergente. NOTA: Utilizzare solo detergenti non schiumosi, per la quantità attenersi alle istruzioni del produt- tore del detergente e al tipo di sporco. PERICOLO: In caso di contatto del detergente con oc- chi e pelle o in caso di ingerimento fare riferimento alla scheda di sicurezza e di impiego del produttore del detergente.

- Controllare che il tubo (12) di scarico del serbatoio di recupero sia correttamente agganciato e correttamente tappato. - Controllare che il raccordo (54) posto sul tergipavimento (11) non sia ostruito e che il tubo sia correttamente collegato. - Controllare che il tubo (15) di scarico ac- qua pulita sia correttamente agganciato agli appositi supporti e che il rubinetto (53) sia aperto. - Premere l’interruttore (45) e controllare lo stato di carica delle batterie sull’indicato- re di scarica (48).

8.1.b - Preparazione macchina e

scelta ciclo (Fig. 9-12) - Premere l’interruttore (45 Fig.9) in posi- zione “I”. - Sganciare la leva (3 Fig. 12) ed abbas- sarla; il tergipavimento (11 Fig. 12) scen- de. - Premere il pedale (19 Fig. 12), sganciar- lo dall’apposito aggancio e sollevarlo, la spazzola (10 Fig. 12) si abbassa. Ciclo di lavoro: - La macchina ha la possibilità di effettuare 4 cicli di lavoro: Ciclo solo asciugatura: - Per effettuare solo il ciclo di asciugatura premere l’interruttore (46 Fig. 9), si avvia l’aspiratore. Ciclo solo spazzolatura: - Per effettuare solo il ciclo di spazzolatura premere l’interruttore (47 Fig. 9) per abili- tare la rotazione della spazzola. Premere il comando posizionato sul ma- niglione per avviare la rotazione della spazzola. Ciclo lavaggio, spazzolatura: - Premere l’interruttore (47 Fig. 9) per abili- tare la rotazione della spazzola Premere il comando posizionato sul ma- niglione per avviare la rotazione della spazzola. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 8 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

Ciclo di lavaggio, spazzolatura, asciuga- tura: - Premere l’interruttore (46 Fig. 9) per av- viare l’aspiratore, il pulsante (47 Fig. 9) per abilitare la rotazione della spazzola e l’erogazione dell’acqua. Premere il comando posto sul maniglione per avviare la rotazione della spazzola e l’erogazione dell’acqua.

8.1.c - Uso della macchina (Fig. 1)

- Dopo aver avviato la macchina e scelto il tipo di ciclo, iniziare le operazioni di puli- zia spingendo la macchina tramite il ma- niglione (1 Fig. 1) e agendo sul sensore (20 Fig. 1). NOTA: Fare attenzione ai pavimenti particolarmente delicati; non utilizzare la macchina ferma con la rotazione della spazzola inserita. È possibile, per macchie particolarmente sporche regolare la velocità di trazione su “0” in modo che la spazzola ruoti sempre nella stessa posizione senza sforzare il motore trazione. NOTA: La corretta pulizia e asciugatura del pavi- mento si effettua procedendo con la mac- china in avanti, procedendo in retromarcia la macchina non asciuga; in questa fase solle- vare sempre il tergitore per evitare danni alle racle. - Eventualmente regolare la quantità di ac- qua di lavaggio tramite il rubinetto (4 Fig. 1). - Controllare lo stato di carica delle batterie tramite l’indicatore di scarica (48 Fig. 9).

8.1.d - Fine uso e spegnimento (Fig.

9-13) - Alla fine delle operazioni di pulizia prima di spegnere la macchina fermare l’ero- gazione dell’acqua e la rotazione della spazzola agendo sull’interruttore (47 Fig. 9). - Sollevare la spazzola premendo il pedale (19 Fig. 13) fino a finecorsa aggancian- dolo nell’apposito incastro. - Proseguire con l’aspiratore inserito per aspirare tutto il liquido presente nel pavi- mento, quindi spegnere l’aspiratore pre- mendo l’interruttore (46 Fig. 9). - Sollevare il tergipavimento (11 Fig. 13) sollevando la leva (3 Fig. 13). AVVERTENZA: Sollevare sempre il tergitore e la testata alla fine dei lavori di pulizia in quanto si evita la deformazione delle racle in gom- ma e delle setole. - Premere l’interruttore (45 Fig. 9) per spe- gnere la macchina. AVVERTENZA: Se la macchina non verrà utilizzata per qualche giorno, si consiglia di scollegare la spina (35 Fig. 7-8) dalla relativa presa.

8.1.e - Allarme massimo livello acqua

di recupero (Fig. 14) Se durante l’uso della macchina l’aspiratore si spegne vuol dire che il livello del liquido presente nel serbatoio di recupero ha rag- giunto il livello massimo. Recarsi presso la stazione di scarico acqua e scaricare il serbatoio di recupero come in- dicato nel relativo paragrafo. NOTA: Per il corretto funzionamento dei sensori di livello è necessaria una accurata pulizia dell’interno del serbatoio (14 Fig. 14). Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 9 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

RECUPERO (Fig. 15) Alla fine del ciclo di lavaggio oppure quando il serbatoio (14) dell’acqua di recupero risulta pieno è necessario svuotarlo agendo come segue: NOTA: Per lo smaltimento dell’acqua di recupero at- tenersi alle norme vigenti nel paese di utiliz- zo della macchina. - Posizionarsi con la macchina vicino a una piletta di scarico. - Staccare il tubo (12) dal supporto. - Togliere il tappo (56) dal tubo (12) e sca- ricare completamente l’acqua contenuta nel serbatoio. NOTA: E’ possibile modulare la quantità di acqua che fuoriesce premendo la parte finale del tubo (12). - Reinserire il tappo (56) sul tubo (12) e ri- posizionarlo sul relativo supporto.

PULIZIA AVVERTENZA: Tutte le operazioni di manutenzione devo- no essere effettuate con macchina spenta e serbatoio vuoti. OPERAZIONI DA EFFETTUARSI OGNI GIORNO

10.1.a - Svuotamento e pulizia serba-

toio acqua pulita (Fig. 16) AVVERTENZA: Alla fine delle operazioni di lavaggio è ob- bligatorio scaricare e pulire il serbatoio (5) dell’acqua pulita per evitare depositi o incrostazioni. Dopo aver scaricato il serbatoio dell’acqua di recupero scaricare il serbatoio dell’acqua pulita agendo come segue: - Posizionarsi con la macchina su una pi- letta di scarico. - Staccare il tubo (15) dagli appositi aggan- ci, chiudere il rubinetto (53), abbassare il tubo a terra sulla piletta di scarico, aprire il rubinetto (53) e lasciare scaricare com- pletamente l’acqua. - Lavare l’interno del serbatoio lasciando il tubo di scarico aperto e introducendo acqua pulita dall’apertura superiore. - Alla fine della pulizia sollevare il tubo (15), lasciando il rubinetto (53) aperto; agganciare il tubo negli appositi incastri. - Per scaricare completamente l’acqua dal serbatoio (5) staccare il tubo (57) dal raccordo rapido (58) quindi ruotare il rac- cordo verso il basso lasciando scaricare completamente l’acqua; oppure rimuove- re il coperchio filtro (59).

10.1.b - Pulizia serbatoio acqua di re-

cupero (Fig. 17) AVVERTENZA: Alla fine delle operazioni di lavaggio è obbligatorio pulire il serbatoio dell’acqua di recupero per evitare depositi o incro- stazioni ed il proliferare di batteri, odori, muffe. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 10 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

- Scaricare l’acqua di recupero come indi- cato nel relativo paragrafo posizionando- si con la macchina su una piletta di scari- co. - Rimuovere il coperchio (6). - Lasciando il tubo (12) abbassato e il tappo rimosso, tramite un tubo versare acqua corrente all’interno del serbatoio (14), pulendolo fino a che dal tubo di sca- rico fuoriesca acqua pulita. - Rimontare il tutto procedendo in senso inverso.

10.1.c - Pulizia tergitore (Fig. 4)

Per effettuare una corretta pulizia del tergi- tore (11) è necessario rimuoverlo agendo come segue: - Staccare il tubo (13) dal tergitore (11). - Allentare i pomelli (32) e rimuovere il ter- gitore (11). - Lavare il tergitore e in particolar modo le gomme (60) e l’interno del raccordo di aspirazione (33). NOTA: Se durante il lavaggio si nota che le gomme (60) si presentano rovinate o usurate è ne- cessario sostituirle o girarle. - Rimontare il tutto procedendo in senso inverso. OPERAZIONI DA EFFETTUARSI SECONDO NECESSITÀ

10.1.d - Pulizia filtro acqua pulita

(Fig. 18) NOTA: Prima di effettuare la pulizia del ltro accer- tarsi che il serbatoio dell’acqua pulita sia vuoto. - Svitare e togliere il coperchio (59). - Rimuovere il filtro (17) e lavarlo in acqua corrente. - Rimontare il filtro (17) nell’apposita sede, quindi avvitare il coperchio (59).

Sostituzione spazzola (Fig. 19) Si rende necessaria la sostituzione della spazzola quando la stessa si presenta usu- rata di 2 cm oppure va sostituita in funzione al tipo di pavimento da lavare; per la sostitu- zione, agire come segue: - Sollevare la spazzola agendo sul pedale come indicato nel relativo paragrafo. - Infilare una mano sotto il gruppo porta- spazzola (9); per sganciare la spazzola ruotarla con un colpo secco nel senso di rotazione. - Sostituire la spazzola agganciandola a mano alla flangia portaspazzola (9). - Abbassare la flangia portaspazzola (9) agendo sul pedale come indicato nel re- lativo paragrafo. - Premere l’interruttore (45 Fig. 9) per abili- tare i comandi. - Premere l’interruttore (47 Fig. 9) per abili- tare la rotazione della spazzola. - Agire sul sensore (20) posizionato sul maniglione per avviare la rotazione della spazzola.

10.1.f - Sostituzione gomme tergitore

(Fig. 20) Quando si nota che l’asciugatura del pavi- mento risulta difficoltosa o che nel pavimento rimangono alcune tracce di acqua è neces- sario controllare lo stato di usura delle gom- me del tergitore (60): - Rimuovere il gruppo tergitore (11) come indicato nel paragrafo “Pulizia tergitore”. - Premere il fermo (67) ed aprire la mani- glia a ripresa (68). - Rimuovere le due barrette di fermo gom- ma (69) e rimuovere la gomma esterna (70). - Allentare i due tenditori (71) e rimuovere la barra di fermo (72) e la gomma interna (73). Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 11 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

NOTA: Quando le gomme (70) o (73) sono usura- te da un lato, per una volta, possono essere capovolte. - Sostituire o capovolgere le gomme (70) o (73) senza invertirle. - Rimontare il tutto procedendo in senso inverso. NOTA: È possibile avere due tipi di gomme: Gomme in para per tutti i tipi di pavimento e gomme in poliuretano per pavimenti di offici- ne meccaniche, sporchi di olio.

10.1.g - Pulizia filtro serbatoio acqua

di recupero (Fig. 21) Rimuovere il coperchio superiore per acce- dere all’interno del serbatoio acqua di recu- pero. - Allentare il pomello (75) e rimuovere il fil- tro (76). - Lavare il filtro (76) con acqua corrente e rimontarlo in macchina serrando il pomel- lo (75).

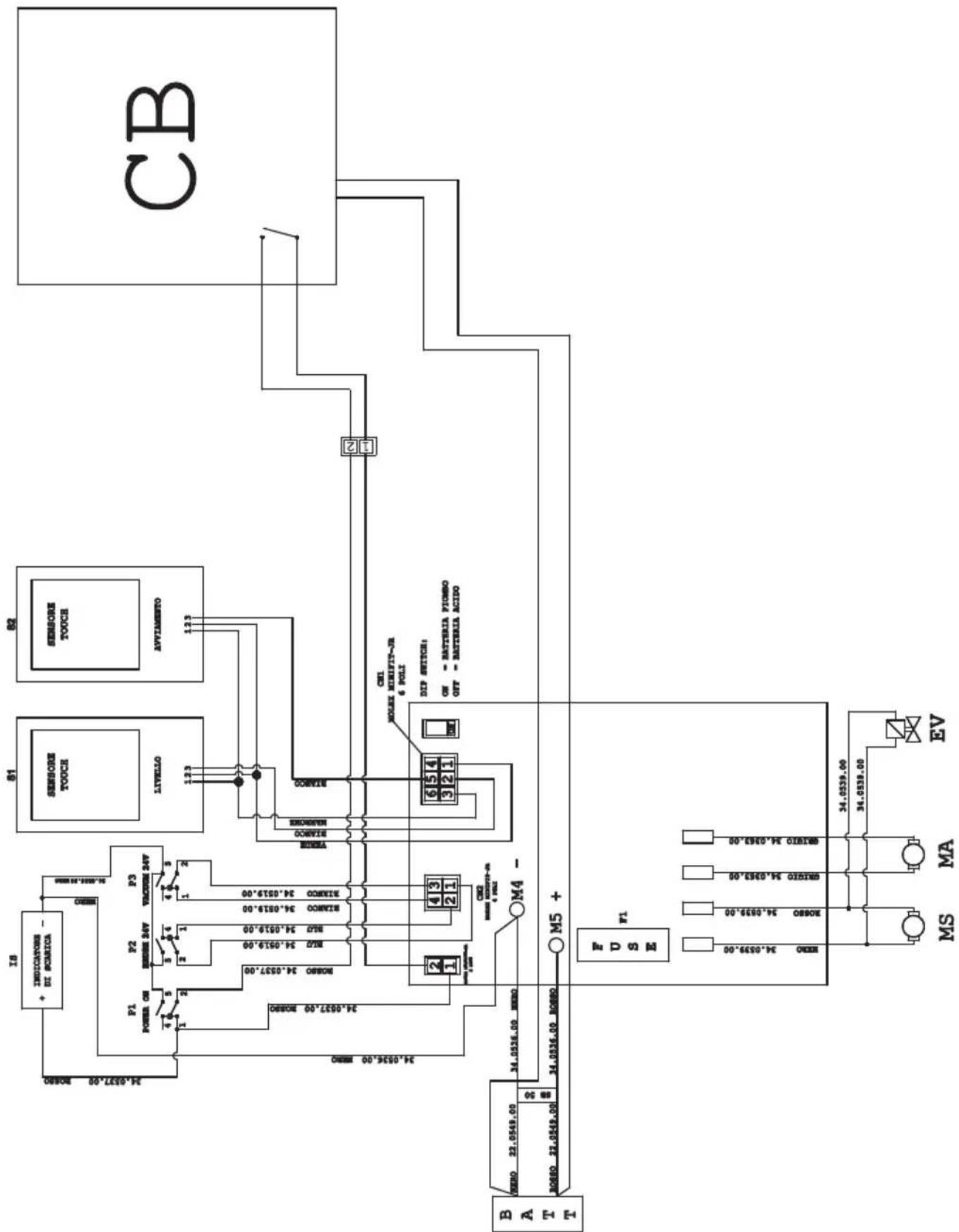

10.1.h - Sostituzione fusibili (Figg. 6-

22) AVVERTENZA: Sostituire il fusibile bruciato con uno di pari amperaggio. - Staccare la spina (35) dalla presa (39). - Togliere il coperchio (61) svitando le viti (62). - Svitare le due viti e rimuovere il carter co- prischeda (77). Fusibile (74) - 50A Protezione scheda elettronica. - Rimontare il carter (77) copertura sche- da. - Rimontare il coperchio (61). Fusibile (63) - 75A Fusibile batteria. - Per la sostituzione del fusibile posto sul polo positivo della batteria procedere nel seguente modo: AVVERTENZA: Controllare che il serbatoio di recupero sia vuoto. - Scollegare la spina (35). - Premere il pulsante (36 Fig. 6) e solleva- re il serbatoio (14) no al completo ribal- tamento, quindi sostituire il fusibile (63 Fig. 6).

10.1.i - Regolazione tergitore (Fig.

23) - É possibile regolare la posizione del ter- gitore in altezza e regolare l’incidenza delle racle sul pavimento. Regolazione in altezza - Abbassare il tergitore agendo sull’apposi- ta leva. - Allentare la vite (55) e alzare o abbassare la ruota (55a) fino a posizionare il tergito- re nella posizione voluta, quindi avvitare la vite (55). Qual’ora si volesse repristinare la posizione originale (di fabbrica della rotella, agire nel seguente modo: - Allentare complentamente la vite della rotellina in modo che possa scorrere libe- ramente nell’asola. - A tergitore abbassato regolare l’inciden- za a 0 gradi in modo che i flap siano per- pendicolari al pavimento e non schiaccia- ti. - Posizionare uno spessore di circa 3mm (es. due monete da 10 centesimi) sotto la rotella e serrare forte la vite di bloccag- gio. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 12 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

Regolazione incidenza - Abbassare il tergitore agendo sull’apposi- ta leva. - Avviare l’aspiratore e procedere per qual- che metro, quindi spegnere l’aspiratore e fermare la macchina. - Controllare l’incidenza delle gomme (60) sul pavimento Fig. A = troppo schiacciata Fig. B = troppo sollevata Fig. C = posizione corretta - Per la regolazione agire sul pomello gri- gio (64) ruotandolo in senso antiorario l’incidenza aumenta, viceversa diminui- sce.

10.1.l - Configurazione caricabatterie

(Fig. 24) AVVERTENZA: La macchina esce dalla produzione con una configurazione standard per il funzio- namento con batterie a gel tipo “Sonnen- schein”. AVVERTENZA: Scollegare la spina batteria dalla presa. - Rimuovere il carter (61 Fig. 22) svitando le viti (62 Fig. 22). Configurazione standard con batterie a gel tipo Sonnenschein - Togliere il tappino (66) posto sotto il cari- cabatterie (16). - Agire sugli switch (SW1) e (SW2) posi- zionandoli come indicato in figura “A”. E’ possibile modificare la configurazione agendo come segue: Configurazione per batterie ad acido - Togliere il tappino (66) posto sotto il cari- cabatterie (16). - Agire sugli switch (SW1) e (SW2) posi- zionandoli come indicato in figura “B”. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 13 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

Premendol’interruttore (45) “ ” la macchina non fun- ziona. Batteria scarica. Fusibile generale bruciato. Spina batterie ancora posi- zionata su presa caricabat- terie. Controllare lo stato di carica della batteria. Sostituire il fusibile generale da 50A oppure 75A. Posizionare la spina nel modo corretto. Spazzola non ruota. Scheda funzioni danneggia- ta. Sensore touch sul maniglio- ne guasto. Motore spazzola danneggia- to. Interruttore spazzola non premuto o guasto Sostituire. Sostituire. Sostituire. Premere il relativo interrutto- re o sostituire. Aspiratore non funziona. Scheda funzioni danneggia- ta. Scheda display danneggiata. Motore aspirazione danneg- giato. Interruttore aspiratore non premuto o guasto Serbatoio di recupero pieno. Sostituire. Sostituire. Sostituire. Premere l’interruttore o so- stituire. Svuotare, lavare e pulire il serbatoio.

PROBLEMA CAUSA RIMEDIO

La macchina non asciuga bene lasciando tracce di ac- qua nel pavimento. Aspiratore spento Tubo di aspirazione intasato. Tergitore sporco. Serbatoio di recupero pieno. Filtro acqua sporca intasato. Gomme tergitore usurate. Avviare l’aspiratore Controllare e eventualmente pulire il tubo di aspirazione che collega il tergitore al ser- batoio di recupero. Pulire il tergitore. Svuotare il serbatoio di recu- pero. Pulire filtro. Capovolgere o sostituire le gomme tergitore. Non fuoriesce acqua. Serbatoio vuoto. Interruttore abilitazione elet- trovalvola non premuto. Rubinetto chiuso. Filtro intasato. Elettrovalvola non funzio- nante. Riempire il serbatoio. Premere l’interruttore. Aprire il rubinetto. Pulire il filtro. Chiamare il servizio di assi- stenza tecnica. Pulizia pavimento insuffi- ciente. Spazzole o detergente ina- deguati. Spazzola consumata. Usare spazzole o detergenti adatte al tipo di pavimento o di sporco da pulire. Sostituire la spazzola Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 14 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -

La macchina non asciuga bene lasciando tracce di ac- qua nel pavimento. Aspiratore spento Tubo di aspirazione intasato. Tergitore sporco. Serbatoio di recupero pieno. Filtro acqua sporca intasato. Gomme tergitore usurate. Avviare l’aspiratore Controllare e eventualmente pulire il tubo di aspirazione che collega il tergitore al ser- batoio di recupero. Pulire il tergitore. Svuotare il serbatoio di recu- pero. Pulire filtro. Capovolgere o sostituire le gomme tergitore. Non fuoriesce acqua. Serbatoio vuoto. Interruttore abilitazione elet- trovalvola non premuto. Rubinetto chiuso. Filtro intasato. Elettrovalvola non funzio- nante. Riempire il serbatoio. Premere l’interruttore. Aprire il rubinetto. Pulire il filtro. Chiamare il servizio di assi- stenza tecnica. Pulizia pavimento insuffi- ciente. Spazzole o detergente ina- deguati. Spazzola consumata. Usare spazzole o detergenti adatte al tipo di pavimento o di sporco da pulire. Sostituire la spazzola

Durante il periodo di garanzia verranno riparate o sostituite, in forma gratuita, tutte le parti guaste o difettose. Sono escluse dalla garanzia tutte le parti danneggiate da manomissione o da un uso non corretto della macchina. Per attivare la procedura di garanzia rivolgersi al proprio rivenditore o al centro di assistenza di competenza muniti di documento di acquisto. Man_FR30SM45TOUCH_49026500_1ed_02-2018_10L.indd 15 02/03/18 08:56www.ghibliwirbel.com Professional Cleaning Machines Since 1968 ITALIANO -
