Producttype	Digitale videorecorder (DVR) 4/8 kanalen
Merk	Konig
Model	SASAHD1004
Afmetingen (L x D x H)	255 x 215 x 45 mm
Gewicht (zonder harde schijf)	Minder dan 1,5 kg
Voeding	12 VDC, netadapter inbegrepen
Stroomverbruik	Minder dan 15 W (zonder harde schijf)
Gebruiksomstandigheden	-10 tot 55 °C / 10 tot 90 % luchtvochtigheid
Ondersteunde signalen	AHD, IPC, CVBS, TVI, CVI (5-in-1)
Videocodering	H.264
Opname resolutie	Automatische aanpassing, tot 1080p
Interfaces	USB-poort (2x), RS 485, SATA (max 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA ingang/uitgang
Opnamemodi	Automatisch, Handmatig, Geprogrammeerd, Bewegingsdetectie, Alarm
Weergave	4 kanalen 1080p, modus Direct / Zoeken / Gebeurtenis
Back-up	USB of netwerk
Netwerkprotocollen	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, etc.
Mobiele toegang	N_EYE Pro app (iOS/Android), UTC bediening, 3G, WiFi
P2P Cloud functie	Ja, via N_EYE Pro of www.yunis.com
Onderhoud en reiniging	Reinig met een droge doek. Gebruik geen oplosmiddelen of schurende middelen.
Garantie	Elke wijziging maakt de garantie ongeldig. Niet aansprakelijk voor schade door onjuist gebruik.
Land van herkomst	China

Veelgestelde vragen - SASAHD1004 KONIG

Hoe start ik de recorder op?

Sluit de camera's aan via coaxkabels en BNC, sluit de voeding aan, verbind met een scherm (VGA/HDMI), en zet vervolgens aan met de netadapter. Het scherm toont een real-time voorbeeld.

Wat zijn de standaard wachtwoorden?

De standaard gebruikersnaam is admin, het standaard wachtwoord is leeg (laat het veld leeg).

Hoe programmeer ik een geplande opname?

In het menu Config Opname, selecteer het kanaal, het opnametype (Geen, Normaal of Beweging), klik en sleep vervolgens over het tijdsrooster om de tijdsloten in te stellen. Kopieer de programmering naar andere kanalen indien nodig.

Hoe stel ik bewegingsdetectie in?

Ga naar Contextmenu > Hoofdmenu > Systeeminstellingen > Uitgangsmodus > Bewegingsdetectie. Stel de gevoeligheid in (3 niveaus) en definieer de acties (opname, foto, e-mail, volledig scherm). U kunt ook detectiezones instellen met een bewegingsmasker.

Hoe speel ik eerdere opnames af?

Gebruik het contextmenu > Videoquery. Selecteer de datum en het kanaal. De gekleurde tijdlijn geeft de opnametypes aan. Dubbelklik op een punt om af te spelen, gebruik het scrollwiel om in te zoomen.

Hoe krijg ik toegang tot de DVR via een smartphone?

Zorg ervoor dat de DVR is aangesloten op de router. Download de N_EYE Pro app (iOS/Android). Maak een account aan of gebruik de lokale modus. Voeg het apparaat toe door de QR-code (P2P Cloud) te scannen of door de netwerkinstellingen in te voeren.

Wat te doen bij een stroomuitval?

Het systeem slaat de lopende video automatisch op. Bij herstart wordt de opname hervat waar deze was gestopt. Gebruik bij voorkeur de normale uitschakelprocedure via het contextmenu om schade aan de harde schijf te voorkomen.

Welk type harde schijf kan ik gebruiken?

De DVR ondersteunt een SATA harde schijf met een maximale capaciteit van 8 GB. De harde schijf moet worden geformatteerd (geïnitialiseerd) voor het eerste gebruik via het menu Schijfbeheer.

Hoe reset ik de DVR naar fabrieksinstellingen?

Ga naar Hoofdmenu > Systeeminstellingen > Systeemconfiguratie > Systeemupdate of gebruik de optie Import/Export configuratie om een configuratie te herstellen. Er is geen hardware resetknop beschreven.

Wat te doen als het apparaat de camera's niet detecteert?

Controleer de BNC-aansluitingen en de voeding van de camera's. Zorg ervoor dat het signaaltype correct is (AHD, TVI, etc.) in de video-instellingen. U kunt ook proberen de recorder opnieuw op te starten.

GEBRUIKSAANWIJZING SASAHD1004 KONIG

Sensor	Moederbordsensor Industriebieel geintegreerde microprocessor
	Besturingsystem Geintegreerd LINUX besturingsystem
Systeel	Signaal Ondersteuning AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Videocodering	H.264
	Videofraaat 4CH/8CH 1080p
	Videoframe PAL: 1 - 25 fps / NTSC: 1 - 30 fps
	Dual stream Ondersteuning
	Interface USB-poort (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA invoer, RCA uittvoer
Opname-manager	Optronemodus Automatisch / Handmatig / Gepland / Bewegingsdetectie / Alarmopname
	Optroneresolutie	Zelfaanpassend
	Afspelen 4CH 1080p
	Afspeelmodus Direct / Zoeken / Gebeurtenis
	Back-upmodus USB / netwerk
Netwerk	Protocol Ondersteuning TCP/IP, UDP, PPPoE, DHCP-DDNS/NTP etc.
	P2P-cloud N_EYE Pro APP / www.yunis.com
	Ondersteunde toegang Mobiele app (iOS / Android), UTC-bediening, 3G, WiFi
Voeding	Voeding 12 VDC
	Stroomverbruik < 15W (geen HDD)
Andere	Bedrijfsomstandigheden	-10 - 55 °C / 10 - 90% luchtvochtigkeit
	Technisch 255 x 215 x 45 mm / < 1,5 kg (geen HDD)

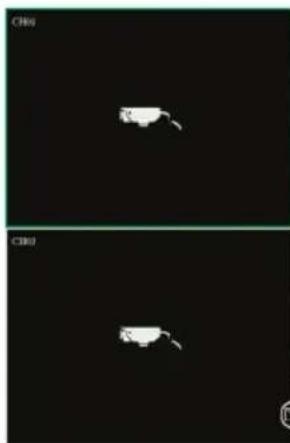

Afbeelding "A"

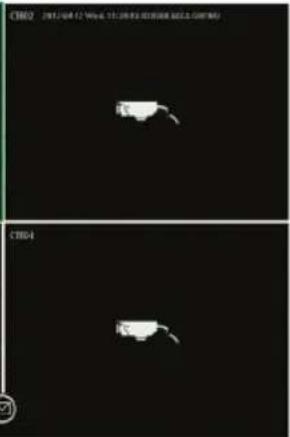

Afbeelding "B"
Afbeelding "C"

1. Aansluiten

• Sluit de camera's op de recorder aan met de coaxkabels en gebruik de BNC-connector
• Gebruik de strooomsplorer voor de voeding van de camera's
• Sluit de DVR met de Voorkeursconnector op een tv of monitor aan
  -Sluit demuis via USB aan
• Sluit de recorder met een ethernetkabel (indien gewenst) op internet aan
• Schakel ten slotte de recorder in met de meegeleverde voedingsadapter

2. Inschakelen

Druk op de startknop en zorg ervoor dat de tv/monitor op de juiste invoerbron staat. Het realtime bewakingsschem wird weergegeven Zoals op afbeelding "A":

3. Navigatie

Klik op de rechter muisknop voor het "rechtsklikmenu".

Bij de eerste poging is inloggen vereist. Standaard gebruikersnaam is admin, standaard wachtwoord is 123456.

Gebruik de linker muisknop om door het menu te navigeren, klik in het menu op de rechtter muisknop om terug te gaan.

4.Uitschakelen

• Klik op de rechtter muisknop voor het "rechtsklikmenu", selecteer "systeem uitschakelen" en "sluiten", of
• Houd de startknop op het Voorpaneel lang ingedrukt (niet aanbevolen, want het kan de harde schijf beschadigen)

5. Herstel

Bij een plotselinge uitschakeling van het system wordt de opname automatisch opgeslagen. Na opnieuw opstarten gaat de recorder automatisch verder met de status voor de uitschakeling.

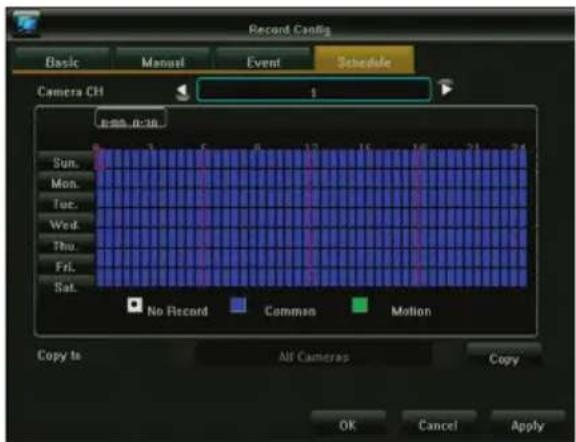

6.Opname

In het opnameconfiguratiemenu kunt u het opnameschema voor elke camera instellen. Selecteer de gewenste opnamemodus en klik op de afzonderlijke tijdblokken of sleep om een langer tijdblok of Meerderere dagen in een keer in te stellen. Wit betekent dat er geen opname worden gemaat in dit tijdblok, blauw betekent constante opname en groen betekent dat de opname alleen worden gestart als er beweging worden gedetecteerd.

Als een schema maar is, kan dit eenvoudig worden gekopieerd waar een ofeer camera's. Zie afbeelding "B"

7. Bewegingsdetectie

In het rechtsklikmenu - hoofdmenu - systeeminstellenen - uitvoermodus kan de bewegingsdetectie worden geactiveerd en hunken verzillende instelleningen worden geprogrammeerd:

-3verschillende gevoeligheidsinstellungen

• Exacte uit te voeren actie(s): neem een of meertere kanalen op, neem een Foto, verstuur een e-mail of geef volledig scherm van geactiveerde camera wee.
• Gebiedinstelling (motion mask): indien geselecteerd, wordt/worden de ingestelde actie(s) alleen geactiveerd bij beweging in de gemarkeerde gebieden.

8.Afspelen

Bij het terugkijken van eerdere opnames, worden de interface zoals in afbeelding "C"weergegeven:

De 4 grijze tijdlijnen onderaan staan voor de 4 verschillende kanalen. Verschillend gekleurde gebieden geen verschillende opn met ypes (gepland, handmatig, alarm of geactiveerd door bewegingsdetectie) aan.

Sleep de tijdlijn aan links of rechts om in deijd te scrollen, gebruik het scrollwiel van uw mueis om in te zoomen op de tijdlijn. Dubbelklik op een specifiek tijdstip om de opname af te spelen vanaf het geselecteerde tijdstip.

9. Mobiele app

Voor toegang tot de DVR met uw smartphone要去 u ervoor zorgen dat de DVR verbonden is met de router en dat het network correct geconfigureerd is.

Download en open de app "N_EYE PRO", log in of registreer uw account of gebruik lokaal inloggen als u alleen toegang nodig heb binnen het lokale netwerk. Voeg het apparaat toe met het plusteken en selecteer Netwerkapparaat. Scan de QR-code op de DVR onder P2P Cloud of kopieer de gewraagde netwerkparameters. De app detecteert automatisch het aantal camera's op deze DVR.

Na opslaan ziet u alle toegevoegde camera's. Specifieke camera's konnen rechtsboven in- en uitgeschakeld worden. Andere opties van de app zich bijvoorbeeld afspelen en handmatige opname op de smartphone.

Rechtsklinikmenu

Kleur beeld	Helderheid
	Contrast
	Chroma
	Verzadiging
Instellingen videomodus	AHD
	TVI
	AUTO
	CVI
Elektronisch zoomen	Op afbeelding rechtsonder klikken en slepen om in te zoomen
PTZ-bediening	niet van toepassing op unsere camera's
Video Query	Selecteer datum, camera en zoek waar opnames in deijdelijk onderaan
	Pauze/afspelen Huidige video	# /# /#	# /#	#	#
	Stoppen Video stoppen, alergermen gesloten
	Snel vooruit-/ terugspoelen	# /# /#	# /#	#	#
	Langzaam / snel Video afspelen	# /# /#	# /#	#	#
	Gesplitst scherm-modus Over /alakelen	#	#	#	#
	Back-up Naar de back-up-paart /gaan
	Vastleggen Afbeelding op h#se /selecteerde kanaal vastleggen
	Volledig scherm Eén koer k#l#om maar volledig scherm te.gaan
	Elektronisch zoomen Inzoon /floor met de muisaar het gebiedrechtsonder te slepen
	Afspelen verlaten Afspeelpaart /verlaten, naar voorbeeldpagina gaan
Hoofdmenu	Back-up
	Opname configuratie	Basis/Handmatig/Gebeurtenis	Kanaal	Standaard ingestiel als kanaal 1, selecteer het overeigenkomstige kanaal om in te stellen.
			Streamtype	Videstream staat voor een afzonderlijke video, composiert-stream staat voor video en audio
			Videokwaliteit	Een andere gewente beeldkwaliteit selecteren.
			Resolutie	Automatisch, in overeenstemming met het signalaal dat afgegeven wordt door de camera om de overeigenkomstige resolutie te herkenissen.
			Bitrate-limiet	In de opties links en rechts kunt u andere waarden selecteren. Het is ook möglich om deze limiet zich in te stellen.
			Framesnelheid	Links en rechts kunt u een andere waarde selecteren. "Volledige framesnelheid" is standard.
		Schema	Kanaal	De camera selecteren waquareh het opname schemma moet worden ingestiel.
			Het gewenste type opname (Geen, Normaal of Beweging) selecteren
			Klikken en slepen om het schema voor de hele week in te stellen
			Na het instellen van het schema kan het schema indien nodig aan andere camera's wordleregekpleerd.
	Systeinstelling	Uitvoermodus	Menu-uitvoer	Naam camera	Deze naam worst linksboven in de kanaalweergave weergegeven.
				Camera-mozalek	Maximaal 4 bewaalte geblogenalen instellen die worden geblokkeerd tepens opname (om veilghids/-priacyreden).
				Videoverlies	De vereiste actie instellen voor wannee signalwerles worden gedetecteerd.
				Bewegingsdetectie	Geweligned instellen.
					Gewenste actie(s) instellenzoals de opname van een ofmeer kanalen, in volledig schem.
					Gebiedinstelling (bewegingsmasker): alleen beweging in de gemarkerede geblogenen activiert opname.
				Kleurinstelleningen	Helderheid, contrast, chroma en verzadiging voor elk kanaal afzonderlijk instellen.
			Uitvoer configuratie	Transparantiemenu	De transparantie van adtergrund menu-item instellen.
				Tijd screensaver	De tijd instellen waarop het schema automatisch worden uitzgeschaktel
				Resolutie	De resolutie instellen die via VGA- en HDMI® -utveer worden verzuchtend

Hoofdmenu	Systeeminstalling	Systeem configuratie	Apparaatnaam
			Automatisch uitloggen
			Videostandaard
			Taal
			Systeemtijd
			Datumformaat
			Tijdformaat
			Tijdzone
			Zomertijd
		Gebruikersbeheer	Gebruiker toevoegen
			Gebruiker verwijderen
			Gebruiker bewerken
			GebruikersAutorisatie
		Versie-info
		Systeumupdate
	Hardeschijffmanagement	Schijftype	Geeft de code van het productmodel wee
		Schijfcapaciteit	Geeft de totale beschikbare capaciteit op de schijf wee
		Vrije ruimte	Geeft de resterende capaciteit op de schijf wee
		Status	Huidige bedrijfsstatus van de schijf
		Harde schijfinitialiseren	Start het formateren van de schijf (nodig voor eerste gebruik)
	Netwerkparameters	Basis	Type netwerkkaart	Verschillende netwerkkaarten selecteren die gebaseerd zijn op uw behoeften
			IP-adres automatischverkrijgen
			Bijwerken Kan opnieuwen DHCP-lease verkrijgen
			IP-adres
			Subnetmasker
			Gateway
			MAC-adres	Geeft fysiiekre adres van de huidige netwerkinterface weer, kan nicht aangepast worden.
			WLAN-modus	Meerdere netwerkkaarten nodig om de standard router in te stellen, toegang tot het netwerk via dit kanaal.
		Geavanceerde configuratie	DDNS-parameters instellen
			E-mail-installingen
			PPPOE
			Poortinstelling
	AlarmManagement	Alarminvoer	Kanaal
			Alarmstatus
			Alarmtijd
			Koppelingsmodus
			Naar andere kanalen kopieren
		Alarmuitvoer	Kanaal
			Vertraging uitvoeralarm
			Alarmtijd
			Naar andere kanalen kopieren
		Uitzondering configuratie
Systeeminformationie	Streamstatistieken
	Loginformatie
	Configuratie exporteren
	Configuratie importereren

Wij, NEDIS, verklaren als fabrikant dat het product SAS-AHDxxx van het merk Konig, geproduced in China, is getest conform alle relevante CE-normen/voorschriften en alle tests succesvol heb feagleed.

Dit omvat, maar is Niet beschert tot de richtlij betreffende radioaparatuur en telecommunicatie-eindaparatuur 1999/5/EG (vanaf Juni 2017 worden deze verwangen door de richtlij voor het aanbieden van radioaparatuur 2014/53/EU).

De volledige conformiteitsverklaring (en het blad met veilghieidsgegevens indien van toepassing) kan worden gezonden en gedownload via http://webshop.nedis.com

Onderhoud:

Reinig het product alleen met een droge doeck.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongelidig make. Wij anaanarden geen aansprakelijkheid voor schade voorzaakt door onjuist gebruik van dit product.

Disclaimer:

Ontwerpen en specifications kunden zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaaren en worden hierb als zoandig erend.

Afvoer:

Dit product is bestemd voor gezchemden inzameling bij een daartoe aangewezen verzamelpunt.

Godit product Niet weg bij het huishoudelijk afval.

-Neem voor meer informatie contact op met de detailhandelaar of de lokale

overheid die verantwoordelijk is voor het afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselike specificaties en reglementen van het land van verkoop.

Op aanvraag is officiele documentatie verkrijgbaar. Inclusief, maar nicht uitsluitend: Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot once klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: [e-mail]

telefonisch: [phone] (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NEDERLAND
