SASAHD1004 - Lydoptager KONIG - Gratis brugsanvisning og manual

Produkttype	Digital videoptager (DVR) 4/8 kanaler
Mærke	Konig
Model	SASAHD1004
Dimensioner (B x D x H)	255 x 215 x 45 mm
Vægt (uden harddisk)	Mindre end 1,5 kg
Strømforsyning	12 VDC, netadapter inkluderet
Strømforbrug	Mindre end 15 W (uden harddisk)
Brugsbetingelser	-10 til 55 °C / 10 til 90 % luftfugtighed
Understøttede signaler	AHD, IPC, CVBS, TVI, CVI (5 i 1)
Videokodning	H.264
Optagelsesopløsning	Automatisk tilpasning, op til 1080p
Grænseflader	USB-port (2x), RS 485, SATA (maks 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA-ind/ud
Optagelsestilstande	Automatisk, Manuel, Planlagt, Bevægelsesdetektering, Alarm
Afspilning	4 kanaler 1080p, tilstande: Øjeblikkelig / Søgning / Hændelse
Backup	USB eller netværk
Netværksprotokoller	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, osv.
Mobil adgang	App N_EYE Pro (iOS/Android), UTC-styring, 3G, WiFi
P2P Cloud-funktion	Ja, via N_EYE Pro eller www.yunis.com
Vedligeholdelse og rengøring	Rengør med en tør klud. Brug ikke opløsningsmidler eller slibende midler.
Garanti	Enhver ændring annullerer garantien. Ikke ansvarlig for skader som følge af forkert brug.
Oprindelsesland	Kina

Ofte stillede spørgsmål - SASAHD1004 KONIG

Hvordan starter man optageren?

Tilslut kameraerne via koaksialkabler og BNC, tilslut strømmen, tilslut en skærm (VGA/HDMI), og tænd derefter med netadapteren. Skærmen viser live preview.

Hvad er standardadgangskoderne?

Standardbrugernavnet er admin, standardadgangskoden er tom (lad feltet stå tomt).

Hvordan planlægger man en optagelse?

I menuen Optagelsesindstillinger skal du vælge kanal, optagelsestype (Ingen, Normal eller Bevægelse), og klik derefter og træk på tidsgitteret for at definere tidsrum. Kopier planlægningen til andre kanaler om nødvendigt.

Hvordan konfigurerer man bevægelsesdetektering?

Gå til Kontekstmenu > Hovedmenu > Systemindstillinger > Outputtilstand > Bevægelsesdetektering. Juster følsomhed (3 niveauer) og definer handlinger (optagelse, fangst, e-mail, fuld skærm). Du kan også definere detekteringszoner med en bevægelsesmaske.

Hvordan afspiller man tidligere optagelser?

Brug kontekstmenuen > Videoanmodning. Vælg dato og kanal. Den farvede tidslinje angiver optagelsestyper. Dobbeltklik på et punkt for at afspille, brug rullehjulet til at zoome.

Hvordan får man adgang til DVR'en fra en smartphone?

Sørg for, at DVR'en er tilsluttet routeren. Download appen N_EYE Pro (iOS/Android). Opret en konto eller brug lokal tilstand. Tilføj enheden ved at scanne QR-koden (P2P Cloud) eller indtaste netværksindstillingerne.

Hvad gør man ved strømafbrydelse?

Systemet gemmer automatisk den aktuelle video. Ved genstart genoptages optagelsen, hvor den stoppede. Brug helst normal nedlukningsprocedure via kontekstmenuen for at undgå at beskadige harddisken.

Hvilken type harddisk kan jeg bruge?

DVR'en understøtter en SATA-harddisk med en maksimal kapacitet på 8 GB. Harddisken skal formateres (initialiseres) før første brug via menuen Harddiskstyring.

Hvordan nulstiller man DVR'en til fabriksindstillinger?

Gå til Hovedmenu > Systemindstillinger > Systemkonfiguration > Systemopdatering eller brug indstillingen Import/Export-konfiguration for at gendanne en konfiguration. Der er ingen beskrevet hardware-nulstillingsknap.

Hvad gør man, hvis enheden ikke registrerer kameraerne?

Kontroller BNC-forbindelser og kameraernes strømforsyning. Sørg for, at signaltypen er korrekt (AHD, TVI osv.) i videoindstillingerne. Du kan også prøve at genstarte optageren.

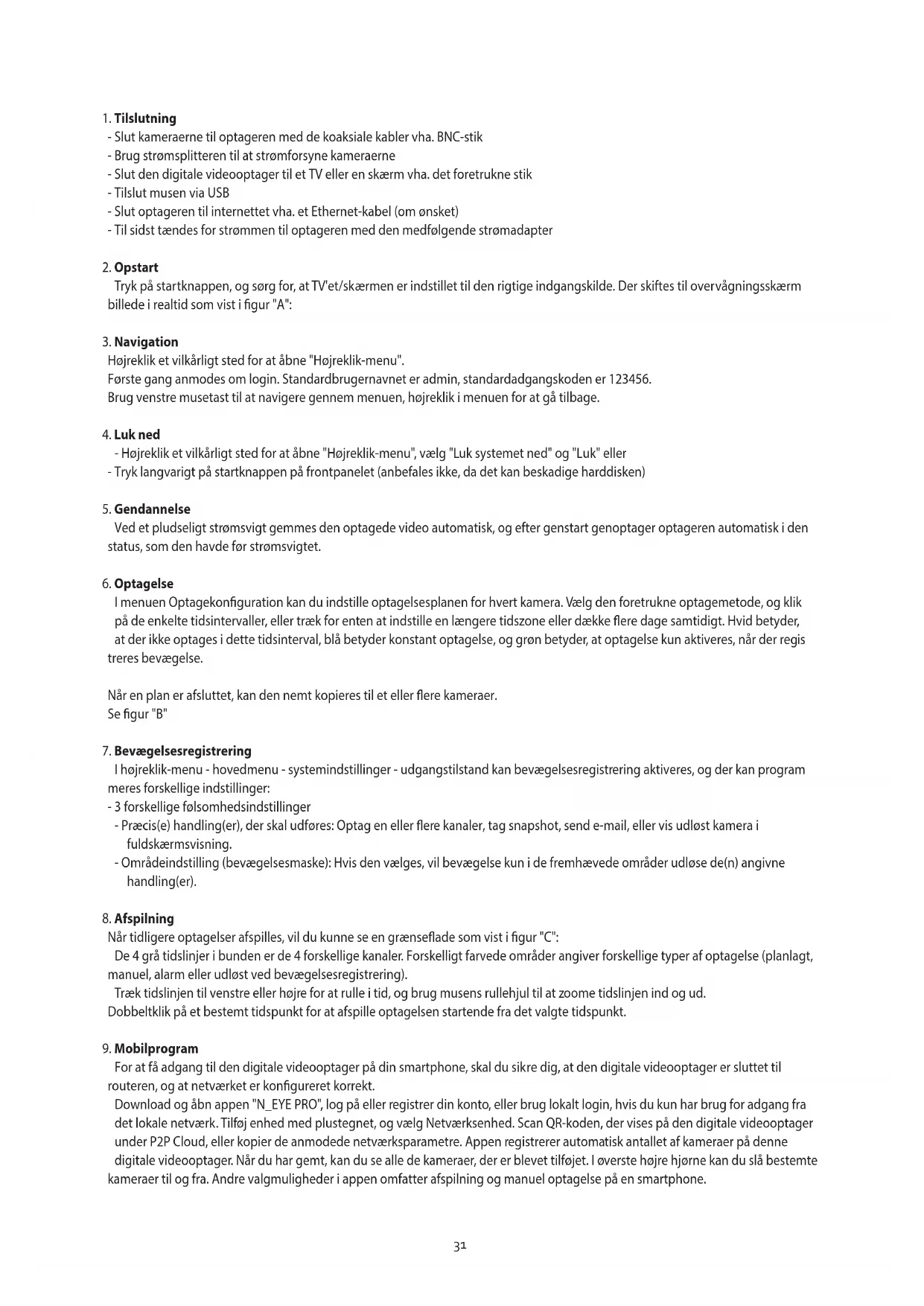

BRUGSANVISNING SASAHD1004 KONIG

• Slut kameraerne til optageren med de koaksiale kabler vha. BNC-stik
• Brug strømsplitteren til at strømforsyne kameraerne
• Slut den digitale videooptager til et TV ell er en skerm vha. det foretrukne stik
  -Tilslut musen via USB
• Slut optageren til internettet vha. et Ethernet-kabel (om onsket)
• Til sidst tændes for strømmen til optageren med den medfolgende stromadapter

2. Opstart

Tryk på startknappen, og sorg for, at TV'et/skaermen er indstillet til den rigtige indgangskilde. Der skiftes til overvågningskaern billede i realtid som vist i figur "A":

3. Navigation

Hojreklik et vilkarligt sted for at abne "Hojreklik-menu".

Forst gang anmodes om login. Standardbrugernavnet er admin, standardadgangskoden er 123456.

Brug venstre musetast til at navigere gennem menuen, hjo'reklik i menuen for at ga tilbage.

4. Lukned

• Hojreklik et vilkarligt sted for at abne "Hojreklik-menu", vaelg "Luk systemet ned" og "Luk" eller
• Tryk langvarigt på startknappen på frontpanelet (anbefales/DD, da det kan beskadige hardisken)

5. Gendannelse

Ved et pludseligt stromsvigt gemmes den optagede video automatisk, og after genstart genoptager optageren automatisk i den status, som den havde for stromsvigtet.

6. Optagelse

I menuen Optagekonfiguration kan du indstille optagelsesplanen for hvert kamera. Vaelg den foretrukne optagemetode, og klik pa de enkelte tidsintervaller, ellr trak for enten at indstille en lengere tidszone ell dække flere dage samtidigt. Hvid betyder, at der ici optages i dette tidsinterval, blb betyder konstant optagelse, og grn betyder, at optagelse kun aktiveres, nar der regis treres bevegelse.

Nar en plan er aflsuttet, kan den nemt kopieres til et aller flere kameraer.

Sefigur"B"

7. Bevagelsesregistering

I hojreklik-menu - hovedmenu - systemindstellinger - udgangstilstand kan bevagelsesregistering aktiveres, og der kan programmeres forskellige indstellinger:

-3forskellige folsomhedsdinstillinger

• Præcis(e) handling(er), der skal udfores: Optag en ellere kanaler, tag snapshot, send e-mail, eller vis udlost kamera i fuldskaermsvisning.
• Omradeindstilling (bevagelsesmaske): Hvis den vælges, vil bevagelse kun i de fremhævede omrader udlose de(n) angivne handling(er).

8. Afspiling

Nár tidligere optagelser afspilles, vil du kinne se en granseflade som vist i figur "C":

De 4 grä tidslinjer i bunden er de 4 forskellige kanaler. Forskelligt farvede områder angiver forskellige typar optagelse (planlagt, manuel, alarm eller udlost ved bevgelsesregistering).

Trak tidslinjen til venstre ellr hore for at rulle i tid, og brug musens rulehjul til at zoome tidslinjen ind og ud.

Dobbeltklik på et bestemt tidspunkt for at afspille optagelsen startende fra det valgte tidspunkt.

9. Mobilprogram

For at fä adgang til den digitale videooptager på din smartphone, skal du sikre dig, at den digitale videooptager er sluttet til routeren, og at netværket er konfigureret korrekt.

Download og abn appen "N_EYE PRO", log på erller registrar din konto, eller brug lokalt login, hvis du kun har brug for adgang fra det lokale netværk. Tilfoj enchmed plustegnet, og vaelg Netværksenhed. Scan QR-koden, der vises pa den digitale videooptager under P2P Cloud, eller kopier de anmodede netværksparametre. Appen registrar omatisk antallet af kameraer pa donne digitale videooptager. När du har gemt, kan du se alle de kameraer, der er blevet tilfojet. I overste hjørne kan du slå bestemte kameraer til og fra. Andre valgmuligheder i appen omfatter afspilning og manuel optagelse pa en smartphone.

Hojrekkik-menu

Billedfarve	Lysstyrke
	Kontrast
	Farvemætning
	Mætning
Indstillinger for Video-tilstand	AHD
	TVI
	AUTO
	CVI
Elektronisk zoom	Klik på og træk i billeddet nederst til hjørde for at zoome ind
PTZ-styring	Ikne tilgaengelig med vores kameraer
Videoforespørgsel	Vælg dato, kamera, og sog after optagelsei i tidslinjen nederst
	Pause/afspil Sæt aktuelle værlhodspil erfter afspil den
	Stop Stop video, alle skæm der lukker
	Hurtigt Frem/Tilbage Spol Hertigt Frem/Tilbage
	Langsom/Turtigt Afpil Værlhodderne 1X/2X/4X/8X/16X
	Skaermopdelingstilstand Skr at afspilte i skermopdelingstilstand
	Sikkerhedskopiering Gå til for sikker hedskopiering
	Optag Optag bilde i den fulekanal
	Fuld Skærm Klik én gang fo skfte til fulldskaermsvisning
	Elektronisk zoom Brug mus at træk i nederste hjørde hjørne for at zoome ind
	Forlad Afspiling Forlad afis hängssiden og gå tilbage til ekempelsvisningsssiden
Hovedmenu	Sikkerhedskopiering
	Optagelses konfiguration Grundlæggende Manuel/Hændelse	Optagelses konfiguration Grundlæggende Manuel/Hændelse	Kanal	Standardindstillingen er kanal 1. Vælg den pageldende kanal, der skal indstilles.
			Stream-type	Videostream repræsenterer en separat video. Komposit videos-stream repræsenterer video og lyd
			Videokvalitet	Alt after behov kan du vælg e anden billedkvalitet.
			Oploning	Automatisik iht. det signal, der udsendes af kameraet for at identificere den pageldende oploning.
			Bithastighedsgrasse	I valgulmühderne i venstre og hjørde side kan du vælg for-skellige vaerdier. Du kan også selv indstille这部分 græne.
			Billedhastighed	I venstre og hjørde side kan du vælg en,anden vaerdie. Standarden er "Maks. billedhastighed".
		Tidsplan	Kanal	Vælg det kamera, som optagesesplanen skal indstilles for.
			Vælg den ønskede optagesesetype (Ingen, Almindelig erfter Bevgelse)
			Klik og træk for at indstille planen for hele ugen
			När planen er indstillet, kopieres planen til andre kameraer after behov.
	Systemindstilling	Udgangstilstand	Menu Udgang	Kameranavn	Dette navn vises överst i venstre hjørne på kanalvisningen.
				Kameramosaik	Definer op til 4 daekningsområder, som blokeres i optagesen (af sikkerheds-/privativshensyn).
				Videotab	Indstil den onskete handling, narr der registres tab af signal.
				Registrarering af bevgelse	Indstil folsomhed.
					Indstil de(n) onskete handling(er), feks. optagelse af en erler flere kanaler i fuldskaermsvisning.
					Områdeindstilling (bevgelsemssmeke): Kun bevgelse i de fremhævede ormander udloser optagelse.
				Farveindstlinger	Indstil lysstyrne, kontrast, farvemætning og mætning for den enkte kanal.
			Udgangs konfiguration	Menugenennslig-tighed	Angiv gennemsigtigheden af menupunkternes baggrund.
				Pauseskærmstid	Angiv den tid, after hvilken skærmen automatisk slukker
				Oploning	Angiv den oplo'sing, der sendes via VGA-og HDMI"udgang

Hovedmenu	System indstilling	System konfiguration	EEnhedsnavn
			Automatisch Udlogning
			Videostandard
			Sprog
			Systemmid
			Dataformat
			Tidsformat
			Tidszone
			Sommertid
		Brugeradministration	Tilfoj bruger
			Slet Bruger
			Rediger bruger
			Brugergodkendelse
		Versionsoplysninger
		Systemopdatering
	Hantera hårdisk	Disktype	Viser produitmodellens kode
		Diskkapacitet	Viser den samlede kapacitet, der er tilgaardelig for disken
		Ledig Plads	Viser diskens resterende kapacitet
		Status	Diskens aktuelle driftsstatus
		Initialiser hardisken	Start diskformatering (nødvendig for første bug)
	Nätverks parametrar	Grundläggande	Netværskorttypetype	Vælg forskellige netværskort ud fra dine behov
			Hent IP-adresse automatisk
			Opdatering	Kan genindhente en DHCP-àftale
			IP-adresse
			Undernetmaske
			Gateway
			MAC-adresse	Viser den aktuelle netværsgrænseflades fysiske adressie. Kan/DDNS-parametreski.
			WLAN-tilstand	Flare netværskort nodvendige for at indstille standardrouteren. Kan ffa adgang til det eksterne netvær via dette kanal.
		Avanceret konfiguration	Angiv DDNS-parametre
			E-mail-indstillinger
			PPPOE
			Port-indstilling
	Alarmstyring	Alarmindgang	Kanal
			Alarmstatus
			Alarmtid
			Koblingstilstand
			Kopier til andre kanaler
		Alarmudgang	Kanal
			Forsinkelse i Udgangsalarm
			Alarmtid
			Kopier til andre kanaler
		Undtagelseskonfiguration
Systemoplysninger	Stream-statistik
	Logoplysninger
	Eksporter Konfiguration
	Importer Konfiguration

Vi, NEDIS, som producenter, erklæer, at produit SAS-AHDxxx fra mærket Konig, der er produceret i Kina, er blevet testet i henhold til alle relevante CE-standarder/forskrifter og har bestæt alle test.

Dette omfatter, men er/DDke begranset til, R&TTE-direktiv 1999/5/EC (fra Juni 2017, dette vil blive erstattet med RED-direktiv 2014/53/EU).

Den komplette Overensstemmelseserklaering (+ sikkerhedsdatablad, hvis relevant) kan findes og downloads via http://webshop.nedis.com

Vedligeholdelse:

Produktet mä kun rengøres med en tör klud.

Brugijke oplosningsmidler erder slibende rengoringsmidler.

Garanti:

Endringer og/eller modifizierung af Produktet vil medfere bortfeld af garantien. Vi fralagger os ethvert ansvar for skader forarsaget auf grund af forkert brug af Produktet.

Ansvarsfraskrivelse:

Design og specifikationer kan eendres utden varsel. Alle bomærker og produktnavne er varemærker elligreregrede varemærker tilhorende deres respektive ejere og anses herved som sadan.

Bortskaffelse:

Detteprodukt skal afleveres pa et passende affalds indsamlingspunkt.

Bortskaf违法犯罪

For mere information,kontakt forhandleren ellr den lokale myndighed der er ansvarlig for kontral af affald.

Dette produit er fremstillet og leveres i overensstemmelse med alle relevante forordinninger og direktiver, der er geldende for alle EUs medlemstater. Produktet overholder ligeledes alle geldende specificationer og forskrifter i de lande, hvor produktet salges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er/DDek begransen til: Overensstemmelseserklaring (og Produkt-ID), Sikkerhedsdatablad, testrapport for produit.

Kontakt venligst vores kundeservice for support:

via vores website: http://www.nedis.dk/da-dk/kontakt/kontaktformular.htm

via e-mail: [e-mail]

via Telefon: [phone] (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NEDERLANDENE
