Produkttyp	Digitaler Videorekorder (DVR) 4/8 Kanäle
Marke	Konig
Modell	SASAHD1004
Abmessungen (L x B x H)	255 x 215 x 45 mm
Gewicht (ohne Festplatte)	Weniger als 1,5 kg
Stromversorgung	12 VDC, Netzadapter inklusive
Stromverbrauch	Weniger als 15 W (ohne Festplatte)
Betriebsbedingungen	-10 bis 55 °C / 10 bis 90 % Luftfeuchtigkeit
Unterstützte Signale	AHD, IPC, CVBS, TVI, CVI (5 in 1)
Videokodierung	H.264
Aufnahmeauflösung	Automatische Anpassung, bis zu 1080p
Schnittstellen	USB-Anschluss (2x), RS 485, SATA (max 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA-Ein-/Ausgang
Aufnahmemodi	Automatisch, Manuell, Zeitgesteuert, Bewegungserkennung, Alarm
Wiedergabe	4 Kanäle 1080p, Modi Sofortbild / Suche / Ereignis
Datensicherung	USB oder Netzwerk
Netzwerkprotokolle	TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP, usw.
Mobiler Zugriff	N_EYE Pro App (iOS/Android), UTC-Steuerung, 3G, WLAN
P2P-Cloud-Funktion	Ja, über N_EYE Pro oder www.yunis.com
Wartung und Reinigung	Mit trockenem Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Garantie	Jegliche Änderung führt zum Garantieverlust. Keine Haftung für Schäden durch unsachgemäße Verwendung.
Herkunftsland	China

Häufig gestellte Fragen - SASAHD1004 KONIG

Wie starte ich den Rekorder?

Verbinden Sie die Kameras über Koaxialkabel und BNC, schließen Sie die Stromversorgung an, verbinden Sie mit einem Monitor (VGA/HDMI), und schalten Sie ihn mit dem Netzadapter ein. Der Bildschirm zeigt die Live-Vorschau.

Was sind die Standard-Passwörter?

Der Standard-Benutzername ist admin, das Standard-Passwort ist leer (Feld leer lassen).

Wie programmiere ich eine zeitgesteuerte Aufnahme?

Im Menü Aufnahmeeinstellungen wählen Sie den Kanal, den Aufnahmetyp (Keine, Normal oder Bewegung), dann klicken und ziehen Sie auf dem Zeitraster, um Zeitfenster festzulegen. Kopieren Sie die Zeitplanung bei Bedarf auf andere Kanäle.

Wie konfiguriere ich die Bewegungserkennung?

Gehen Sie zu Kontextmenü > Hauptmenü > Systemeinstellungen > Ausgabemodus > Bewegungserkennung. Stellen Sie die Empfindlichkeit (3 Stufen) ein und definieren Sie die Aktionen (Aufnahme, Capture, E-Mail, Vollbild). Sie können auch Erkennungszonen mit einer Bewegungsmaske festlegen.

Wie kann ich frühere Aufnahmen ansehen?

Verwenden Sie Kontextmenü > Videoabfrage. Wählen Sie Datum und Kanal. Die farbige Zeitachse zeigt die Aufnahmetypen. Doppelklicken Sie auf einen Punkt zur Wiedergabe, nutzen Sie das Scrollrad zum Zoomen.

Wie greife ich per Smartphone auf den DVR zu?

Stellen Sie sicher, dass der DVR mit dem Router verbunden ist. Laden Sie die App N_EYE Pro (iOS/Android) herunter. Erstellen Sie ein Konto oder nutzen Sie den lokalen Modus. Fügen Sie das Gerät durch Scannen des QR-Codes (P2P-Cloud) oder durch Eingabe der Netzwerkeinstellungen hinzu.

Was tun bei Stromausfall?

Das System speichert die laufende Videoaufnahme automatisch. Nach dem Neustart wird die Aufnahme an der Stelle fortgesetzt, an der sie unterbrochen wurde. Verwenden Sie vorzugsweise das normale Herunterfahren über das Kontextmenü, um die Festplatte nicht zu beschädigen.

Welche Festplatte kann ich verwenden?

Der DVR unterstützt eine SATA-Festplatte mit maximal 8 GB Kapazität. Die Festplatte muss vor der ersten Verwendung über das Festplattenverwaltungsmenü formatiert (initialisiert) werden.

Wie setze ich den DVR auf die Werkseinstellungen zurück?

Gehen Sie zu Hauptmenü > Systemeinstellung > Systemkonfiguration > Systemupdate oder nutzen Sie die Import/Export-Konfigurationsoption, um eine Konfiguration wiederherzustellen. Es ist kein Hardware-Reset-Knopf beschrieben.

Was tun, wenn das Gerät die Kameras nicht erkennt?

Überprüfen Sie die BNC-Verbindungen und die Stromversorgung der Kameras. Stellen Sie sicher, dass der Signaltyp (AHD, TVI usw.) in den Videoeinstellungen korrekt ist. Versuchen Sie auch, den Rekorder neu zu starten.

BEDIENUNGSANLEITUNG SASAHD1004 KONIG

Sensor	Sensor Basisboard Industrial	Embedded Mikroprozessor
	Betriebssystem Embedded	LINUX Betriebssystem
System	Signal Unterstützung AHD, IPC, CVBS, TVI, CVI (5 in 1)
	Video-Kodierung	H.264
	Videoformat 4 Kanäle/8 Kanäle 1080p
	Bildrate PAL: 1 - 25 FPS/NTSC: 1 - 30 FPS
	Double Stream Support
	Schnittstelle USB-Schnittstelle (2x), RS485, SATA HDD (max. 8 GB), VGA, HDMI, CVBS, BNC (4x/8x), RCA Eingang, RCA Ausgang
Aufnahme verwaltung	Aufnahmemodus	automatisch/manuell/zeitgesteuert/Bewegungserkennung/Alarmaufnahme
	Aufnahmeauflösung	Selbstanpassung
	Wiedergabe 4 Kanäle/1080p
	Wiedergabemodus	Sofort/Suche/Ereignis
	Sicherungsmodus	USB/Netzwerk
Netzwerk	Protokoll Unterstützung TCP/IP, UDP, PPPoE, DHCP, DDNS, NTP usw.
	P2P Cloud N_EYE Pro APP /www.yunis.com
	Unterstützer Zugriff Mobile App (iOS/Android), UTC-Steuerung, 3G, WIFI
Stromversorgung	Stromversorgung 12 V
	Leistungsaufnahme	< 15 W (kein HDD)
Andere	Betriebsbedingungen	-10° - 55°C / 10 - 90% Feuchtigkeit
	Maße und Gewicht	255 x 215 x 45 mm, 1,5 kg (ohne HDD)

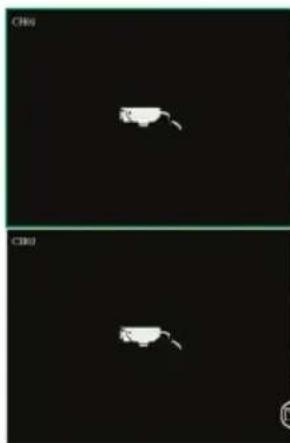

Abb"A"

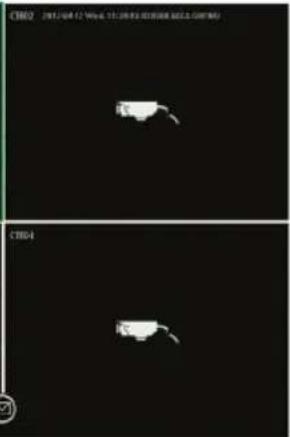

Abb "B"
Abb "C"

1. Verbinden

• Kameras mit Koaxialkabeln mit dem Recorder verbinden, BNC Stecker verwenden
• Kameras über den Stromverteiler mit Strom versorgen
• DVR an Fernseher oder Monitor anschließen, bevorzugten Stecker verwenden
• Maus über USB anschließen
• Recorder über Ethernetkabel mit dem Internet verbinden (wenn gewünscht)
  Zum Abschluss den Recorder über das beigeführte Netzteil einschalten

2.Start

Den Start-Knopf betätigen und sicherstellen, dass der richtige Eingang am Fernseher/Monitor eingestellt ist. Auf dem Bildschirm entscheidt die Echtzeit-Überwachung, siehe Abb. "A":

3. Navigation

Die rechte Maustaste betätigten, um in das „Rechtsklick-Menu" zu gelangen.

Zunachst müssen Sie sich anmelden. Der Standard-Benutzername ist admin, das Standard-Password lautet 123456.

Mit der linken Maustaste konnen Sie durch das Menu navigieren, mit einem Rechtsklick gelangen Sie zurück.

4. Abschalten

• Die rechte Maustaste betätigten, um in das „Rechtsklick-Menü“ zu gelangen, „System herunterfahren“ und „Schliessen“ auswahlen oder
• den Start-Knopf auf der Frontplatte lange gedrückt halten (dies ist nicht empfehlenswert, das es die Festplatte beschädigen konnte)

5. Wiederherstellung

Bei einem plottlichen Stromausfall wird das Video automatisch gespeichert und nach einem Neustart kehrt der Recorder automatisch in den Zustand zurück, in dem er sich vor dem Stromausfall befinden hat.

6. Aufnahme

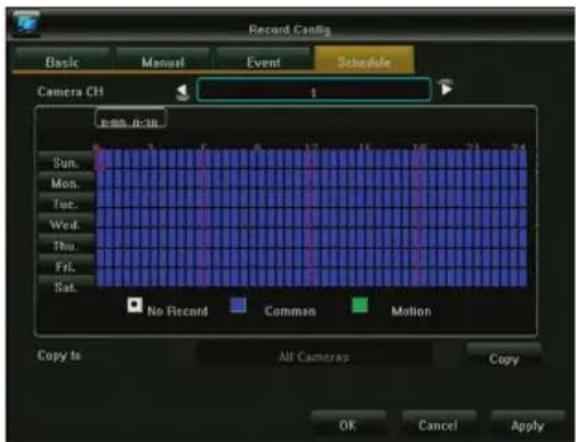

Im Menu „Record Config" kann der Aufnahmeplan für jeder Kamera eingestellt werden. Den gewündten Aufnahmemodus wahlen und auf die einzelnen Zeitabschnittte klichen oder mit der Maus über einen längeren Zeitraum ziehen, um diesen festzu legen, oder mehrere Tage auf einmal durch Markieren per Ziehen auswahlen. Weiß bedeutet, dass in dieser Zeit keine Aufnahmestattfindet; blau bedeutet permanente Aufnahme; grün bedeutet, dass die Aufnahme startet, sobald eine Bewegung erkannt wird. Wenn ein Zeitplan vollständig ist, kann dieser einfach auf eine oder mehrere Kameras kopiert werden. Siehe Abb. „B"

7. Bewegungserkennung

m Rechtsklick-Menü - Hauptmenü/System settings/Output mode - kann die Bewegungserkennung eingeschaltet und konfiguriert werden:

-3verschiedeneEmpfindlichkeitsstufen

• Bestimmte Funktion(en), die ausgeführten werden sollen: Aufnahme von einem oder mehreren Kanälen, Schnappschuss, E-Mail, senden oder die angesteuerte Kamera im Vollbildmodus anzeigen.
  -Bereichseinstellung (Bewegungsmaske - motion mask): Ist dieser Punkt angewählt, lost nur eine Bewegung in den hervorgehobenen Bereichen die eingestellte(n) Funktion(en) aus.

8. Wiedergabe

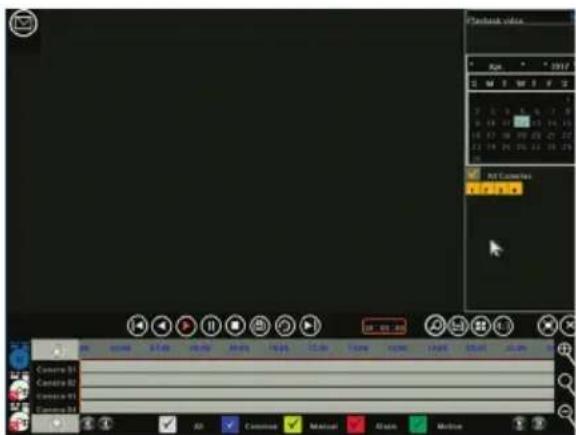

Beim Anzeigen von älteren Aufnahmen ist die Ansicht wie in Abb. "C":

Die 4 grauen Zeitleisten unter stellen die 4 verschiedenen Kanäe dar. Verschiedenfarbige Bereiche bedeuten unterscheidliche Aufnahmearten (geplant, manuell, durch Alarm oder Bewegung).

Die Zeitleiste nach links oder rechtsziehen, um über den Zeitstrahl zu scrollen.

Auf einen bestimmten Zeitpunkt doppelklicken, um die Wiedergabe der Aufnahme an thisem Punkt an starten.

9. Mobile Anwendung

Wenn Sie den DVR über Ihr Smartphone steuern möchten, muss der DVR mit dem Router verbunden und das Netzwerk richtig konfiguriert sein.

Die App "N_EYE PRO" herunterlagen und öffnen; anmelden oder registrierten oder lokal anmelden (local login), wenn Sie nur Zugang aus einem lokalen Netzwerk benöttigen. Über das Plus-Zeichen ein Gerät hinzufügen und „Network Device" anwahlen. Den QR-Tag, der unter „P2P Cloud" beim DVR angezeigt wird, scannen oder die erforderlichen Netzwerkparameter kopieren. Die App stellt automatisch die Anzahl der Kameras für diesen DVR fest. Sobald Sie gesichert haben, sehen Sie alle Kamas, die Sie hinzugeführten. Oben rechts in der Ecke konnen einzeln Kamas ein- und ausgeschaltet werden. Andere Optionen in der App sind die Wiedergabe und das manuelle Aufnahme auf dem Smartphone.

Rechtsklick-Menu

Ibildfarbe	Helligkeit
	Kontrast
	Chroma
	Sattigung
Einstellungen für Betriebsart Video	AHD
	TVI
	Auto
	CVI
Elektronischer Zoom	Zum Zoomen im Bild unter rechts klichen undziehen
PTZ-Steuerung	entfällt bei unseren Kameras
Video Query(Videoabfrage)	Wahlen Sie in der Zeitleiste unter das Datum, die Kamera und „Aufnahmensuchen"
	Pause/Play Pause/Play aktuel
	Stopp Stopp Video, alle Bilder me aus
	Schneller Vor- oder Rücklauf	Vor- oder Rücklauf des Videos
	Langsam/schnell Video mit 16X-Geschwindigkeit abspielen
	Geteilter Bildschirm Umschlag auf Wiedergabe auf geteiltem Bildschirm
	Sicherung Sicherungssalte außigen
	Erfassen Bild des gewährten Antals aufnahmen
	Vollbild Einmal klichen um Inkl. Vollbildmodus zu gelangen
	Elektronischer Zoom Zum Zahlen mit der Maus im Bereich rechts unterziehen
	Wiedergabe verlassen Wiedbeseite verlassen, zureck zur vorherigen Seite
Hauptmenü	Sicherung
	Konfiguration Aufnahme	Grundkonfigu-ration/Manuell/Ereignis	Kanal	Standardmäßig ist Kanal 1 eingestellt. Wahlen Sie den gewinschten Kanal aus.
			Streaming-Art	Mit „video stream“ wird ein Video aufgenommen, mit „composite stream“ werden Video und Audio aufgenommen
			Videoqualität	Bildqualität nach Bedarf auswähen
			Auflösung	Automatisch, wie vom Signal der Kamera vorgegeben, die die erforderliche Auflösung emitelt
			Grenze Bitrate	Es können in den linken und rechten Optionen verschendente Werte angewählt werden. Es kann auch eine eigene Grenze angegeben werden.
			Framerate	Es können links und rechts verschendente Werte angewählt werden. Die Standard-Einstellung ist „vole Framerate".
		Plan	Kanal Kamera, für die der Aufnahmeplan gemacht werden soll, auswählen.
			Gewünschte Aufnahmeart wahren (Keine, Normal oder Bewegung)
			Klicken undziehen, um den Plan für dieGPCa einzustellen
			Wenn der Plan fertig ist, kann dieser bei Bedarf auf andere Kameras kopiert werden.
	System einstellung	Ausgabemodus	Menü-Ausgabe	Kamera-Name	Dieser Name wird unten links in der Kanalansicht angezeigt.
				Kamera-Mosaik	Bis zu 4 Bereiche festliegen, die für die Aufnahme geblockt sind aus Gründen der Sicherheit/Privatsphäre.
				Verlust des Videosignals	Welche Funktion soll ausgeführten werden, wenn der Verlust des Videosignals festgestellt wird?
				Bewegungserkennung	Empfindlichkeit einstellen
					Welche Funktion soll ausgeführten werden, z. B. Aufnahme von einem oder mehreren Kanälen, Vollbildmodus?
					Bereichseinstellung (Bewegungsmasko): Ist dieser Punkt angewählt, ist nur eine Bewegung in den hervorgschaften Bereichen die Aufreichung aus.
				Farbeinstellungen	Helligkeit, Kontrast, Chroma und Sätigung für jeder Kanal einzeln einstellen
			Konfiguration Ausgabe	Transparenz des Menüs	Transparenz des Menühintergrunds einstellen
				Bildschirmschoner Zeit	Zeit, nach der sich der Bildschirm automatisch ausschaltet
				Auflösung	Auflösung über VGA- und HDMI"-Ausgang einstellten

Main Menu	System einstellung	System konfiguration	Gerät-Name
			Automatische Abmeldung
			Video Standard
			Sprache
			Systemzeit
			Datumsformat
			Zeitformat
			Zeitzone
			Sommerzeit
		Benutzerverwaltung	Benutzer hinzufügen
			Benutzer löschen
			Benutzer bearbeiten
			Benutzerautorisierung
		Version Info
		System-Update
	Verwaltung Festplatte	Festplattentyp	SCode des Produktmodells
		Festplattengröbe	Gesamter verfügbarer Speicherplatz auf der Festplatte
		Freier Platz	Aktuell verfügbarer Speicherplatz auf der Festplatte
		Status	Aktueller Betriebszustand der Festplatte
		Festplatte initialisieren	Formatierung der Festplatte starten (vor dem ersten Einsatz erforderlich)
	Netzwerk parameter	Basic	Art der Netzwerkkarte	Verschiedene Netzwerkkarten nach Bedarf auswahlen
			IP-Adresseautomatisch beziehen
			Aktualisierten	DHCP-Lease kann noch mal angefordert werden
			IP-Adresse
			Subnetz-Maske
			Gateway
			MAC-Adresse	Physikalische Adrese der aktuellen Netzwerkschnittstelle wird angezeigt; keine Änderung möglich.
			WLAN-Modus	Mehrachnetzwerkkarte zum Einstellen des Standard-Routers erforderlich; Beschuch des extemen Netwerks über diesen Kanal möglich.
		Erweiterte Konfiguration	DDNS-Parameter einstehen
			E-Mail-Einstellung
			PPPOE
			Schnittstellen Einstellung
	Alarm Management	Alarmgang	Kanal
			Alarmstatus
			Alarmzeit
			Verbindungsmodus
			Kopie auf andere Kanäle
		Alarmausgang	Kanal
			Ausgang Alarmverzögerung
			Alarmzeit
			Kopie auf andere Kanäle
		Konfiguration Ausnahmen
System Info	Stream-Statistiken
	Log Info
	Konfiguration Export
	Konfiguration Import

Wir, NEDIS, erklaren als Hersteller, dass das Produkt SAS-AHDxxx der Marke Konig, hergestellt in China, gemäß allen relevanten CE-Standards und -Richtlinien getestet wurde.

Das beinhaltet, ohne jedoch darauf begrenzt zu sein, die R&TTE-Richtlinie 1999/5/EC (von Juni 2017, diese wird durch die RED-Richtlinie 2014/53/EU ersetzt).

Die vollständige Konformitätserklarung (+ Sicherheitsdatenblatt, falls zutreffend) steht im http://webshop.nedis.de zum Download bereit

Warning:

Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Alle Änderungen und/oder Modifizierungen an dem Produkt haben ein Erlösen der Garantie zur Folge. Wir übernehmen keine Haftung für Schäden durch unsachgemäß Verwendung dieser Produkte.

Haftungsausschluss:

Design und technische Daten können ohne vorherige Ankündigung geändert werden. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Entsorgung:

• Dieses Produkt muss an einem entsprechenden Sammelpunkt zur Entsorgung

abgegeben werden.

Entsorgen Sie diese Produkte nicht mit dem Haushaltsmull.

Weitere Informationen erhalten Sie beim Verkauf oder der für die Abfallwirtschaft verantwortlichen ortlichen Behörde.

Dieses Produkt wurde hergestellt und gefleiert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsgstaaten der Europäischen Union gült sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderen, jedoch nicht ausschließlich:

Konformitätserklung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragenitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (wahrend der Geschäftszteiten)

NEDIS B.V., De Tweeling 28, 5215 MC's-Hertogenbosch, NIEDERLANDE
