GEBRUIKSAANWIJZING G9E Plus MIDLAND

• Gebruikers handleiding

PMR446+LPD/PMR446

Inhoudsopgave

Inhoud 4

Dekking/bereik 5

Batterijen en batterijvak 5

Waarschuwingen 5

6

Hoofdeigenschappen 7

Versies: 7

Beschrijving van de bedieningen en functies 8

Schem 8

Radio 10

In/Uit-schakelen 12

Kanaalselectie 12

Weergeven van de kanaal/subaudiotoon 12

Transmissie en ontvangst 13

ZendenTOT Setting 13

Volumeregeling 13

"CALL" 13

"Noodgeval" 13

Toetsenblokvergrendeling 14

MON (Monitor) functie / Ruisonderdrukker 14

Scannen van alle kanalen 14

Toets"MENU"14

Kanaalselectie 15

CTCSS/DCS tonen instellen 15

Selectie Hoog/laag verbruik 17

VOX functie 17

Vibra-CALL functie 18

FunctieCALL18

ROGER-pieptoon (toon voor einde transmissie) 18

Toetsenblok-pieptoon 19

Functie Noodoproep 19

Wijzigen van het noodkanaal 20

Manuele buiten bereik functie 20

Dubbele bewaking 21

Automatisch buiten bereik 21

Schemverlichting 22

Energiebesparen 22

Batterij herladen 22

Technische specificaties 24

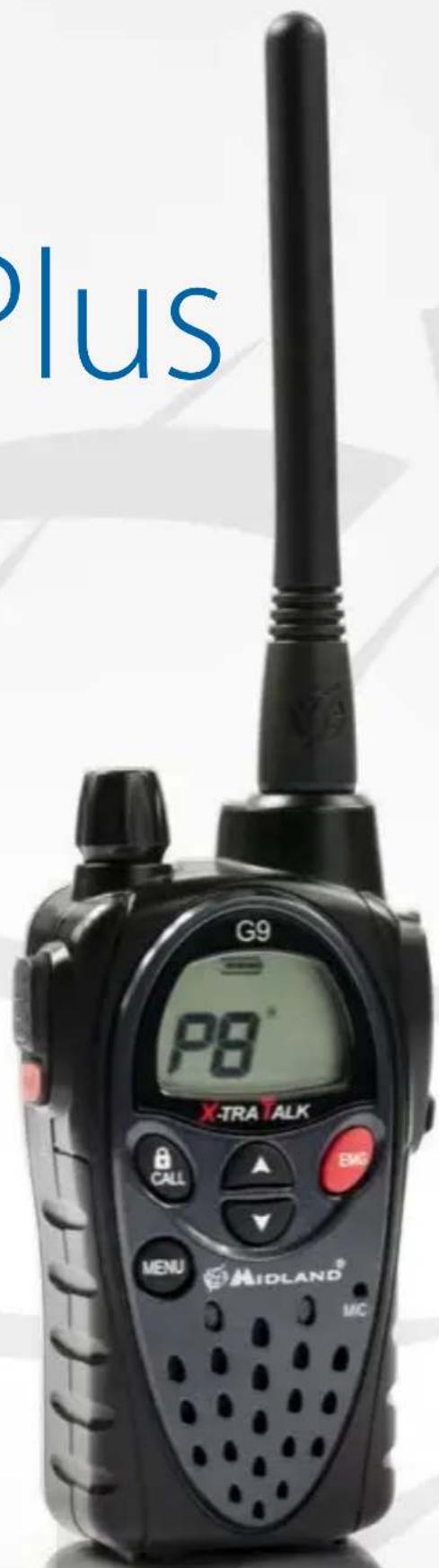

Bedankt voor uw keuze voor Midland! De Midland G9 Plus is een draagbare zendontvanger die in bijna alle Europese landen vrij mag worden gebruikt. Voormeer informatie, raadpleeg onsze tabel "Gebruiksbeperkingen".

Door de LASTe technologie op het vlak van radiocomunicatie te combineren met een stevig mechanisch frame, biedt de Midland G9 Plus de ideale en doeltreffende oplossing voor de professionals die in contact要去en blijven met collega's (constructieplaatsen, gebouwen, hotels, handelsbeurzen, shows) of met vrijijdsgebruikers die in contact wilten blijven metVRTEN en familie. Zijn stevig frame, gebruiksgemak en eenvoudig design betekenen dat het toestel ideaal is voor gebruik bij elke activiteit.

De Midland G9 Plus is beschikbaar in twee versies:

Dubbele Band (PMR446/LPD)

E-versie (enkel PMR446)

Deze handleiding is van toepassing voor beiden modellen en de verschillen:tussen de twee versies worden aangegeven.

Inhoud

• Nr 1 Midland G9 Plus
• Nr 1 Eén desktoplader
• Nr 1 Muuradapter
• Nr 4 1800 mAh AA NiMH oplaadbare batterijen
• Nr 1 Riemclip

Dekking/bereik

Het maximum bereik hangt af van de terreinconditie en worden verkreten bij gebruik in een open ruimte.

De enige beperkingen voor het maximum möglichk bereik+zijn milieufactorenzoals hetblokkerendoorbomen,gebouwen ofandereobstricties. Binnenin een auto of een metalen constructie kan hetbereik gereduceerd+zijn.Normaal bedraagt de dekking in de stad, met gebouwen en andereobstricties, ongeveer 1 of 2Km In een open ruimte maar met obstricties zoalsbomen,bladeren of huizen,is het maximum bereik ongeveer 4 - 6Km .In een open ruimte zonderobstricties en in zich,bijvoorbeeld in de bergen,kan de dekkingeer dan 12Km bedragen.

Batterijen en batterijvak

De zendontvanger werkkt alleen op de meegeleverde, oplaadbare batterijen of 4 AA alkaline batterijen. Om het batterijvak te openen: met de achechterkant van de radio maar u gericht, maak de batterijhouser los in het onderste gedeelte van de radio en schuif het deksel zachtjes open. Plaats de batterij en hou rekening met de polariteit en plaats het deksel terug op+zijnplaats.

Opgepast: de bijgeleverde herlaadbare batterij moet voor het eerste gelebruik worden opgeladen.

Waarschuwingen

• BATTERIJEN - Volg nauwgezet alle waarschuwingen inzake de batterijen die vermeld staan in het hoofdstuk "Batterij herladen".

• Open de radio nicht voor welke reden ook! De precisiemechanica en -elektronica van de radio vereisen ervaring en gespecialiseerde apparatuur; voordezelfde reden mag de radio onder geen enkele omstandigheden opnieuw gealigneerd worden, gezien deze al gekalibreerd werk voor maximale prestaties. De ongeoorloofde opening van de zendontvanger zal de garantie doeon verrallen.

• Gebruik geen detergenten, alcohol, oplosmiddelen of schuurmidden om de apparatuur te reinigen. Gebruik enkel een zachte, propere doek. Indien de radio zeer vuil is, bevochtig de doek Lichtjes met een mengsel van water en een neutrale zoep.

Functies

• Nieuwe functie: Geluidemper end zendtoon
• "Dual PTT" functie voor hoop of laag uitgangsvermogen. De Midland G9 Plus is voorzien van een Dual PTT toets. Dankzij deze gloednieuwe eigenschapkest u nu het hoge vermogen alleen gebruiken wanner inderdaadoodzakelijk,waardoor het batterijverbruik dus drastisch wordt verlaagd.
• Functie "Noodoproep". Midland G9 Plus introducert een verzieuwende en belangrijke functie: het kanaal gewijd aan noodgevallen. Radiocommunicatie treedt gewoonlijk op+tussen twee ofeer gebruikers die ingesteld zich op hetzelfde kanaal: het is Niet mogelijk om uit te zenden of te ontvangenaar/van andere kanalen. Maar dankzij de "Noodfunctie",kunt u ook het Noodkanaal in het oog houden: alle gebruikers met een Midland G9 Plus kunnencommuniceren op het ingestelde kanaal en tegelijkertijd Noodberichten ontvangen/ zenden op het speciale kanaal. Houd de EMG-knop ingedrukt gedurende 3 seconden en er za eenoodoproep worden uit gezonden maar alle G9 Plus-toestellen binnen bereik: deze zullen automatische ingesteld staan op het "EC" (Emergency Channel - Noodkanaal).
• Functie "Manueel buiten bereik":druk enkel tweemaal op de EMG knop en u kunt verifierten of er radio's binnen het bereik van uw apparatuur�.
• Functie "Vox TalkBack": indien een radio voortdurend uitzendt in VOX, zal de Vox TB de uitzending automatisch stoppen na 20'' om het zenden maar de andere gebruikers ook toe teCTX

Hoofdeigenschappen

Vermogen: 500mW (PMR446); 10mW (LPD)
Bedrijfstemperatuur: van -20^ tot +55^ C
38 CTCSS tonen/104 DCS codes
- Geluidemper end zendtoon
- Dual PTT voor hoop of laag uitgangsvermogen
Noodoproep
- Buiten bereik controleren
- VOX instelbaar op 3 niveaus en met "TalkBack"
VibraCALL
- Toetsenblokvergrendeling
- Automatische energiabesparing: automatisch stroombesparingscircuit
Indicator batterij bijna leeg
- Dubbele bewaking
- OPROEP met 5 selecteerbare melodieën
- SCAN
Monitor
- Buiten bereik
- Roger-pieptoon
Hoog/Laag vermogen
- LCD-schemmetbacklight
- Voeding: 4 AA NiMH oplaadbare batterijen (of een optioneel 800mAh batterijblok)
- 2-pins accessoireplug

Versies:

G9 Plus Dubbele band (PMR446/LPD)

24 PMR446 kanalen (8+16 Vooringesteld)/69 LPD kanalen

G9 E Plus (alleen PMR446)

24 PMR446 kanalen (8+16 vooringesteld)

Beschrijving van de bedieningen en functies

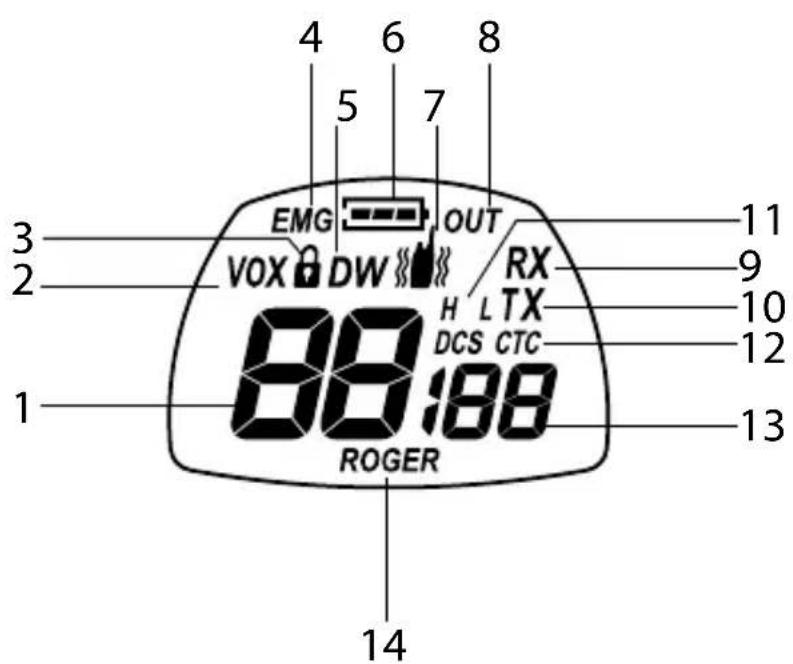

Scherm

Uw Midland G9 Plus houdt u voortdurend op de hoogte over+zijn werkingsstatus via een Liquid Crystal Display (LCD). De symbolen en hun overeenkomstige parameters die kuren verschijnen, afhankelijk van de werkingsstatus van het apparaat,+zijn als volgt beschreiben:

1. KANAAL Deze tweeg große cijfers geben het geselecteer de kanaal aan
2. VOX VOX-functie geactiveerd
3. Dit symbol verschijnt wanneer de toetsenblokvergrendeling geactiveerd is
4. EMG Noodgevalfunctie geactiveerd
5. DW Dubbele bewaking geactiveerd
6. Geeft de batterijstatus aan
7. Vibra-CALL functie geactiveerd
8. OUT Geeft aan dat de automatische buiten bereik-functie contact verliest met de andere radio's.
9. RX Ontvangstmodus
10. TX Geeft de transmissie aan(PTT ingedrukt);
11. H(Hoog) / L(Laag) Selectie hoog of laag vermogen. Hetuitgangsvermögen van de große PTT hangt af van uw selectie.
12. CTCSS/DCS Geeft het type aan van de geselecteerde subaudiotoon.
13. CTCSS/DCS Deze drie kleine cijfers geben de code van de CTCSS/DCS tonen aan geselecteerd (1-38 / 1-104)
14. ROGER Roger-pieptoon geactiveerd.

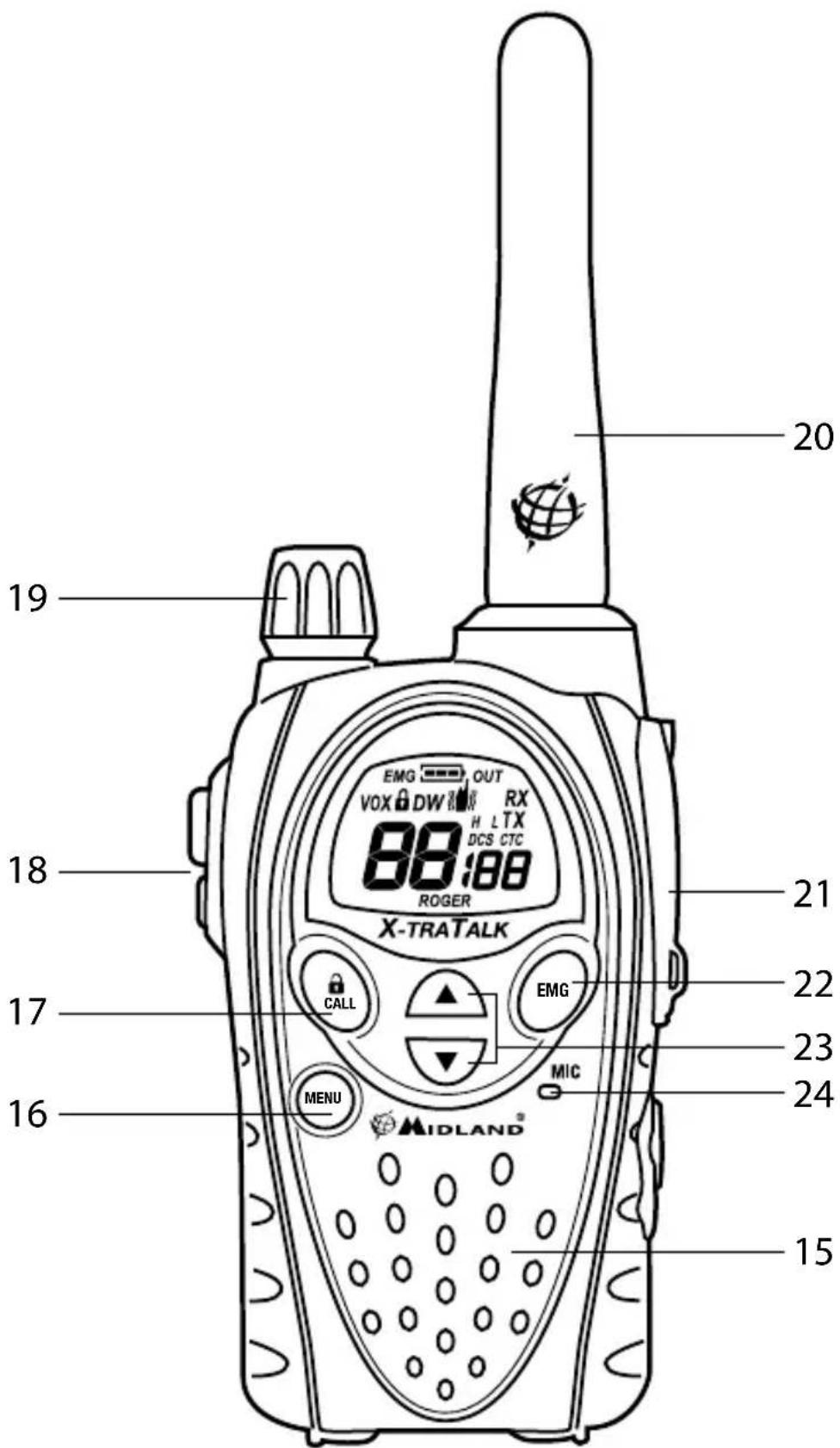

Radio

Kijk waar deze afbeelding om de verschillende delen van het apparaat te identificeren:

15. Ingebouwde luidspreker	Hier bevindt zich de behuizing van de lu- idspreker.
16. MENU-knop Druk op deze knob om het MENU van de radio te openen.
17. CALL/KNop	Om een oproep maar het geselecteerde kanaal te zenden. Indien u deze gedurende ongeveer 5 seconden ingedrukt houdt, is de toet- senblokvergrendeling geactiveerd.
18. PTT (push to talk) De PTT toets heeft een dubbele functie waar het uit 2 delen bestaat: door op de grotere zijde van de PTT toets te drukken, is het ge- bruekteuitgangsvermogen afhankelijk van het uitgangsvermogen dat u heeft geselecteerd via het Instellingsmenu (H of L), terwijl met de kleine PTT (Boost) de zendontvanger.altijd op hoog vermogen uitzendt.
19. VOLUME-knop Aan/Uit-schakelaar voor het testen en past het VOLUME van de ontvangst aan
20. ANTENNE Ontvangt en zendt radiosignalen.
21. Accessoire- aansluiting	(onder beschermend deksel) Om externe audiotoestellen zoals microfoons, laders, enz. aan te sluiten. (2-pins type)
22. EMG knob Om de functies Noodgeval en Handmatig buiten bereik te activeren.
23. ▲▼ knuppen Om de instelling in het MENU
24. Ingebouwde microloon	Hier worden het geluid opgenomen door de microloon.

Werking In/Uit-schakelen

Om de zendontvanger in te schakelen, draai de VOLUME knop met de klok mee tot u deze hoog tlikken. Om de zendontvangeruit te schakelen, draai de knop gegen de klok in.

Selectie van de PMR466 of LDP band (enkel voor de versie met dubbele band)

Midland G9 Plus (Dubbele band) is Vooringesteld in de fabriek op de PMR446 band.

• Om over te schakelen op de LPD band, houd de knop MENU ingedrukt tot de LPD '1' toont.
• Omtering te schakelen aan de PMR466 band, houd de knop MENU opnieuw ingedrukt tot de LCD 'P1' toont.

Deze procedure schakelt de functie "EMG"uit; als u waarom de frequen-tieband wijzigt, vergeet dan nicht om de Noodfunctie opnieuw te activeren (zie paragraaf "Noodfunctie").

Kanaalselectie

Druk op de knop MENU. Het nummer van het kanaal begint te knipperen op het scherm.

Druk op de schuifknoppen tot u het gewenste kanaal selecteert.
Druk op de knop PTT om te bevestigen of wacht 5 seconden.

Afhankelijk van de versie die u kocht,kest uuit de volgende kanalen kiezen:

• Dubbele band versie: PMR446 van P1 tot P8 en van 9p tot 24p (vooringesteld) / LPD van 1 tot 69.
• E-versie (enkel PMR446): van P1 tot P8 en van 9p tot 24p (vooringe-steld)

Kanaal P8 verw in de fabriek ingesteld voor de "Noodfunctie"; we bevelen aan dat u dit Niet gebruikt voor algemene communicaies!

Weergeven van de kanaal/subaudiotoon

Om kort het PMR446 kanaal en de subaudiotoon gebruikt in de vooringestelde kanalen wee te gehen, gaaar het gewenste kanaal (van 9p tot 24p) en houd gedurende 3 seconden ingedrukt.

Transmissie en ontvangst

Houd de PTT toets stevig ingedrukt om te zenden (ongeacht welt deel u indrukt). Wacht een fractie van een seconden en spreek dan normal in de richting van de microfoon en houd het toestel op een afstand van ongeveer 5cm , TX verschijnt op het scherm.

Wanner u klaar bent,That de toets PTTlos.

Wanner de radio in de modus ontvangst is (PTT losgelaten), zult u automatisch een communicatie ontvangen. RX worden weergegeben.

Het uitgangsvermögen is standard ingesteld op "H-hoog", er worden dus met hoog vermogen uit gezonden ongeacht welke PTT toets u indrukt (klein of groot).

Als u gebruik maakt van een externe microloon, zal de PTT waaropdezelfde PTT instelling van de radio volgen.

Zenden TOT Setting

De TOT functie worden gebruikt om een lang overdracht te voorkomen. Deze functie tijdelijk blokkeert uitzendingen als de radio is gebruikt dan de maximaal toegestaneijd. Eenmaal bereikt de ingestelde timer, za de radio in de ontvangstmodus worden gedwonden.

Volumeregeling

Roteer de VOLUME-knop tot het gewenste niveau

"CALL"

Duw de CALL-knop in en u zult een audiosignaal zendenaar de gebrui-kers die ingesteld zich op hetzelfde kanaal, u kurzkiezenuit verschillende beltonen.

"Noodgeval"

Wanneer de Noodfunctie ingeschakeld is (EMG knippert op het scherm), houd EMG 3 seconden ingedrukt en u zendt eenoodoproep waar de andere G9 Plus-toestellen binnen uw bereik.

De Noodfunctie is standard geactiveerd.

Toetsenblokvergrendeling

Houd CALL/5 seconds ingedrukt en wordt weergegeven ter bevestiging. Enkel PTT, EMG en CALL blijven actief. Om deze functie uit te schakelen, houd CALL/5 seconds ingedrukt.

MON (Monitor) functie / Ruisonderdrukker

De knop Monitor dient om tijdelijk de ruisonderdrukking te openen, ten einde te luisteren maar signalen die te zwak� om de ruisonderdrukking permanent open te houden.

Om de monitorfunctie te activeren, houd tegelijkkertijd ongeveer 2 seconden ingedrukt. Volgdezelfde procedure om de functie te deactive ren of de radio uit- en aan te schakelen.

Wonneer MON actief is, zult u waarschijnlijk een constant achtergrond-geluid horen.

U kont de functie Monitor enkel activeren als de "Noodfunctie"uitgeschakeld is.

Scannen van alle kanalen

Midland G9 Plus kan automatisch zoekenaar signalen doorheen de banden door de kanelen snel achefter elkaar te scannen.

Deze functie is nuttig om een actief kanaal te vinden.

Wanner een signal gesteert wordt, pauzeert het scannen gedurende 5 seconden bij dat kanaal.

Druk gedurende 2 seconden op : het scannen begint.

Om het te stoppen, druk op PTT: de Midland G9 Plus zal terugkeren maar het kanaal van waarop het scannen aanvankelijk begon.

U kurz de functie scannen enkel activeren als de "Noodfunctie" uitgeschakeld is.

Toets“MENU”

De volgende functies können worden geseleerd door op de knop "MENU" te drukken:

• Kanaalselectie
  CTCSS tonen instellen
  DCS tonen instellen

• Selectie Hoog/laag verbruik (enkel in de band PMR446)

• VOX
• Functie VibraCALL
• Belmelodieën
• Roger-pieptoon
  Toetsenblok-pieptoon
  Noodkanaal
• Functie Dubbele bewaking
• Buiten bereik

Kanaalselectie

Druk op de knop MENU. Het nummer van het kanaal begint te knipperen op het scherm.

Druk op de schuifknoppen tot u het gewenste kanaal selecteert.
Druk op de knop PTT om te bevestigen of wacht 5 seconden.

Afhankelijk van de versie die u kocht,kest u uit de volgende kanalen kiezen:

• Dubbele band versie: PMR446 van P1 tot P8 en van 9p tot 24p (vooringesteld) / LPD van 1 tot 69.
• E-versie (enkel PMR446): van P1 tot P8 en van 9p tot 24p (vooringe-steld)

Kanaal P8 verw in de fabriek ingesteld voor de "Noodfunctie"; we bevelen aan dat u dit Niet gebruikt voor algemene communicaies!

CTCSS/DCS tonen instellen

CTCSS en DCS tonen gelijken op toegangscodes en makeh het de radio möglichk om enkel te communiceren met de gebruikers die ingesteld zich op hetzelfde kanaal endezelfde code hebben ingesteld. Voor elk kanaal kurz u tot 38 CTCSS en 104 DCS tonen instellen.

Deze tonen können worden ingesteld op de volgende kanalen:

• Dubbele band versie: enkel op de 8 hoofd PMR446 kanalen (van P1 tot P8) en op de 69 LPD kanalen.
• E-versie (enkel PMR446): enkel op de 8 hoofd PMR446 kanalen (van P1 tot P8)

Voor beiden kuren de Vooringestelde kanalen van 9p tot 24p nicht worden gewijzigd.

Activeren van de CTCSS tonen:

1. Schakel het toestel in.
2. Selecteer het gewenste kanaal door te drukken op de toets MENU en de ▲▼ kanalen.
3. Druk op de knop MENU tot het scherm CTC weergeeft en de CTCSS toon knippert aan derechterkant ("of" = nr code - standardcondition).
4. Selecteer de gewenste CTCSS toen door te drukken op .
5. Om de instelling te bevestigen, druk op PTT of wacht 5 seconden.

Deactiveren van de CTCSS tonen:

Indien u de CTCSS tonen nicht wilt gebruiken, volg denen stappen:

1. Selecteer het gewenste kanaal.
2. Druk op de toets MENU tot het scherm de CTCSS toen die knippert aan de linkerkant weergeeft;
3. Selecteer "of" via .

Activeren van de DCS codes:

1. Schakel het toestel in.
2. Selecteer het gewenste kanaal door te drukken op MENU en de toetsen ▲▼.
3. Druk op de toets MENU tot DCS op het scherm staat en de tooncode knippert aan de rechterkant ("van"=nr code - standardconditie).
4. Selecteer de gewenste DCS code door te drukken op .
5. Om de instelling te bevestigen, druk op PTT of wacht 5 seconden.
   Kanaal P8 met DCS toon 50 (P850) wird in de fabriek ingesteld voor de "Noodfunctie"; gezruik deze Niet voor algemene communicatoris!

Deactiveren van de DCS codes:

1. Selecteer het gewenste kanaal.
2. Druk op de toets MENU tot het scherm het gebruikte kanaal toont en de DCS code knippert aan de rechterkant.
3. Selecteer "of" via .

Selectie Hoog/laag verbruik (enkel in de band PMR446)

Om het energieniveau te selecteren, druk op de knop MENU tot het scherm Pr weergeeft. Gebruik om L (laag vermogen) of H (hoog vermogen) te selecteren. Om de selectie te bevestigen, druk op PTT of wacht 5 seconden.

Wanner de batterijen volledig opgeladen zijn, bedraagt hoog vermogen 500mW (ERP), verwijl laag vermogen 10mW (ERP) is.

Indien uw radio binnen een kort bereik要去 werkken,kest u het laag vermogen selecteren en zo de batterijlevensduur verlengen.

Op LPD kanalen (alleen voor de G9 Plus Dual band versie) is hetuitgangsvermogen algijd 10mW (ERP).

• PMR446 kanalen: De selectie van hoog of laag vermogen beinvloedt het gebruik van de PTT toets. Als u d.m.v. de PTT toets in te drukken kiest voor "H" (hoog vermogen) zal,ongeacht welk deel u indrukt, de zendontvanger op hoog vermogen uitzenden. Als u door op de große PTT te drukken voor "L" (laag vermogen) kiest, zal de zendontvanger op laag vermogen uitzenden, verwijl het op hoog vermogen za zen den wonneer u dekleine PTT indrukt.
  LPD kanalen: het selecteren van hoog/laag vermogen is Niet op alle LPD kanalen beschikbaar, waardoor de twee PTT toetsen algid met hoog vermogen uitzenden (opmerking: alleen voor de G9 Plus Dual band versie).

WAARSCHUWING: om het batterijverbruik te optimaliseren, is het noodzakelijk om het Uitgangsvermogen in het instellingsmenu op "L-laag" in te stellen. Als u op de Boost PTT drukt, zendt u alleen op hoog vermogenuit wanner dit inderaad noodzakelijk is. Het Uitgangsvermogen is standard ingesteld op "H-hoog" en wij raden dus sterk aan deze parameter te veranderen.

VOX functie

Midland G9 Plus maakt een handenvrijje conversatie möglichx via de VOX functie: spreek in de richting van de microfoon en de communicatie wordt automatisch geactiveerd.

De VOX gevoeligheid kan op 3 niveaus worden ingesteld. U=kunt de VOX functie inschakelen met of zonder accessoires.

Het vierde geactiveerde niveau is de Vox TalkBalk: indien een radio voortdurend uitzendt in VOX, zal de Vox TB de uitzending automatisch stoppen na 20'' om het zenden maar de andere gebruikers ook toe teLATen.

Om de VOX functie te activeren druk op de knop MENU tot VOX op het scherm verschijnt.

Gebruik 品 om de gevoeligheidsniveauaus te selecteren:

• Of: Off;
  1: Hoog
  2:Medium
  3:Laag
  4: Talk Back (met hoge gevoeligheid)

Om de selectie te bevestigen, druk op PTT of wacht 5 seconden.

Om de VOX functie uit te schakelen, volg de bovenstaande procedure en selecteer oF.

Vibra-CALL functie

Midland G9 Plus is uitgerust met de "Vibra-CALL" functie, die een stille waarschuwing geeft voor inkomende oproepen.

Om deze functie te activeren, druk op de knop MENU tot het scherm weergeeft; gebruik de knoppen om deze functie te deactiveren (on: activeert, oF:deactivateert);

Druk op PTT om te bevestigen of wacht 5 seconden.

FunctieCALL

Midland G9 Plus kan 5 verschillende beltonen uitzenden. Om dit audiosi-gnaal waar andere gebruikers te zenden, druk op de toets CALL/

Om beltonen te selecteren:

1. Druk op MENU, tot het scherm "CA" weergeeft en de actieve tooncode.
2. Door te drukken op hoort u de 5 Vooringestelde melodieën.
3. Bevestig door te drukken op PTT of wacht 5 seconden.

ROGER-pieptoon (toon voor einde transmissie)

Wanner de knop PTT wordt losgelaten, piept de radio om aan andere gebruikers te bevestigen dat uw transmissie beeindigd is.

In de Midland G9 Plus is deutsche functie in de fabriek uitgeschakeld.

Omdezeteactiveren:

1. Druk op de knop MENU tot het scherm "rb of";
2. toont met behulp van de toetsen selecteer "on" en "rb on" wordt weergegeven;
3. om de activatie van de roger-pieptoon te bevestigen, druk op PTT of wacht 5 seconden.

Toetsenblok-pieptoon

Telkens dat een knop wordt ingedrukt, hoort u een pieptoon.

Om.Deze pieptoont deactiveren, volg.Deze procedure:

1. Druk op MENU, tot het scherm "bP on" toont.
2. Druk op tot"bPof' wordt weergegeven.
3. Om de selectie te bevestigen, druk op PTT of wacht 5 seconden.

Op deze manier worden alle pieptonen en tonen uitgeschakeld.

Om de toetsenblokpieptoon in te schakelen, herhaal deze procedure en selecteer "bP on"

Functie Noodoproep

De Midland G9 Plus heeft een special kanaal vooroodoproepen: alle G9 Plus-toestellen die zich binnen uw bereik bevinden, zichs indien afgevestd op andere kanalen, hunnen noodberichten ontvangen/doorzenden op dat kanaal.

Indien de knop EMG ingedrukt worden gehonden, schakelt de communi-catie automatisch over op het noodkanaal ("EC" op het scherm).

Een audiosignal za worden uitgezonden en alle G9 Plus-toestellen binnen bereik zullen automatisch overschakelenaar het Noodkanaal (EC^ ) . Indien u deze functie hebt uitgeschakeld, zult u geen Noodoproep ontvangen/uitzenden.

Wonneer de radio op het noodkanaal werkt (EC weergegeven), zijn alle knuppen behalte PRR en CALL uitgeschakeld.

De G9 Plus zalteringkerenaar het kanaal in gebruik na een minuut na de)[-sta] transmissie.

Om onmiddelijk terug te keren, druk op EMG. Nu=kunt u alle MENU functies gebruiken.

Activeren/Deactiveren van de Noodfunctie

Wanner u het toestel inschakelt, is de Noodfunctie geactiveerd, maar u

kunt deze uitschakelen en terug inschakelen.

1. Druk op MENU tot het scherm EC on
2. Selecteer EC of via ▲▼.
3. Om de selectie te bevestigen, druk op PTT of wacht 5 seconden.

Wanner de Noodfunctie geactiveerd is (EMG knippert op het scherm) hunnen de volgende functies nicht worden gebruikt: Scannen, Monitor, Dubbele bewaking, Buiten bereik.

Wijzigen van het noodkanaal

Het noodkanaal is vooringesteld op P8 DCS 50 maar afhankelijk van uw behoeften(Intu dit wijzigen.

Belangrijk: zorg ervoor de dat Noodfunctie actief is! (EMG knippert). Indien u beslist om het kanaal voor de Noodfunctie te wijzigen, vergeet dan Niet om bezelfde wijziging maar alle radio'suit te voeren.

1. Druk op MENU, tot het scherm ECon toont.
2. Druk opniew op MENU (van weergegeven) en selecteer het gewenste kanaal via .
3. Bevestig door te drukken op PTT of wacht 5 seconden.

Belangrijk: zorg ervoor dat de Noodfunctie actief is! (EMG knippert).

Indien u beslist om het kanaal voor de Noodfunctie te wijzigen, vergeet dan Niet om bezelfde wijziging maar alle radio'suit te voeren.

Om het originele Noodkanaal opnieuw in te stellen (P8 DCS 50)

1. Druk op MENU, tot het scherm EC on toont.
2. Druk opniew op MENU en selecteer
3. Bevestig door te drukken op PTT of wacht 5 seconden.

Indien u een van de standard kanalen instelt op de Noodfunctie, vergeet Niet om dit enkel voor dit doeleind te gebruiken, anders zal er interferen-tie optreden.

Manuele buiten bereik functie

Via deze functie=kunt u nagaan of er radio's binnen uw bereik zichn.

Door tweemaal te drukken op EMG, zendt u een verzoek tot ontvangstbevestiging maar de andere G9 Plus-toestellen binnen uw bereik en ingesteld op hetzelfde kanaal.

Indien een radio antwoordt, betekent dit dat deze binnen uw bereik is en

zult u een audiotoon ter bevestiging ontvangen.

Deze functie kan enkel worden gebruikt indien de functie "Automatisch buiten bereik" nicht actief is.

Dubbele bewaking

De Dubbele bewaking LAST u toe om constant twee kanalen aan keuze tegelijkertijd te bewaken.

Inschakelen - Uitschakelen

1. Druk op MENU, tot het scherm DW of toont.
2. Selecteer het tweede kanaal ter bewaking via .
3. Om de selectie te bevestigen, druk op PTT of wacht 5 seconden. Het scherm zal afwisseledh het kanaal in gebruik en het tweede kanaal ter bewaking tonen.
4. Om de functie te stoppen, druk op MENU.

Wanner de zendontvanger een transmissie op eén van de twee kanalen detecteert, pauzeert de dubbele bewakingijdelijk, blijf gedurende 5 seconden ingesteld op het overeenkomstige kanaal zodate een gebruiker de gelegenheid heeft om een oproep te beantwoorden.

Na deze pauze herstart de dubbele bewaking.

U kurz de functie enkel activeren als de functie "Noodgeval" uitgeschakkeld is.

Automatisch buiten bereik

Door deze modus in te stellen, kan een paar G9 Plus-toestellen elke 30 se-
conden een gevevenscontrolecode uitzenden. Zodra het contact tussen
de beiden eenheden verloren is en een radio deze gevevenscontrolecode
tweemaal awhile elkaar Niet ontvangt, begint het pictogram OUT op het
scherm te knipperen en hoort u een pieptoon.

U kurz de functie enkel activeren als de functie "Noodgeval" uitgeschakeld is.

Activeren - Deactiveren

1. Druk op MENU tot het scherm "OUT" en "Or of" weergeeft, selecteer "Or on" (geactiveerd) met de knappen .

2. Schakel de bye radio'suit.

3. Schakel ze tegelijkertijd谈起 in.
4. Om deutsche functie uit te schakelen, duw op MENU tot "OUT" en "Or on" worden weergegeven; selecteer "Or of" (uitgeschakeld) met de knappen .
5. Om de selectie te bevestigen, druk op PTT of wacht 5 seconden.

Schemverlichting

Indien er onvoldoende Licht is om het scherm te lezen, druk kort op EMG en de schermverlichting za gedurende 5 seconden geactiveerd worden. Telkens dat MENU worden ingedrukt, za het scherm automatisch verlicht worden.

Energiebesparen

De functie voor het besparen van de batterijkracht maakt een reductie möglichk van tot 50% van het energieverbruik en worden automatisch ingeschakeld wanner de zendontvanger gedurende meer dan 7 secon- den geen signaal更是 ontvangen. Wanner de batterijen ontladen zich, verschijnt het pictogram 一 op het scherm verwang de batterijen of herlaad de batterij.

De energiebesparing is enkel actief wanneer de Noodfunctie uitgeschakeld is..

Batterij herladen

1. Steek de stekker van de wandadapter in het stopcontact enplaats de jack van de wandadapter in de plug van de desktoplader. Het duurt 12/14 eer om de batterij volledigtering op te laden.
2. Plaats de zendontvanger in de houder van de desktoplader. Het rode lampje van de lader begint te branden.
3. Wanner het laden voltooid is, neem de zendontvanger uit de houder en vewijder de stekker van de wandadapter uit het stopcontact.

Overlaad de batterijen nicht! Wanneer ze volledig opgeladen zich, stopt het laadproces Niet automatisch. VergeetARAOMNiet om de zendontvangeruit de lader te halen zodra de batterij herladen zich, anders kunnen de radio en de batterijen beschadigd worden.

Probeer geen alkaline batterijen of Niet-herlaadbare batterijen te laden.

Zorg ervoor dat wonneer u de radio oplaadt, het batterijvak enkel herlaadbare NIMH of de bijgeleverde batterij bevat. Alkaline batterijen zich Niet herlaadbaar! Batterijen die nicht geschikt zich voor herlading+kennenlekken,exploderen of branden en schade veroorzaken!

Het gebruik van een andere batterijlader dan deze aangegeven kan schade aan uw toestel veroorzaken of zichs explosies en personlijk letsel veroorzaken.

Gooi geen batterijen in een vuur enplaats ze Niet nabij hitte gezien dit explosions of persoonlijk letsel kan veroorzaken.. Gooi de batterijen weg volgens de procedures van deplaatselijk overheden.

Meng geen oude en neue batterijen of verschlende types batterijen die op verschlende manieren gebruikt werden.

Technische specifications

Kanalen G9 Plus 8+ 16voorgeprogrammeerd (PMR446) + 1~69 (LPD)
G9 E Plus 8+ 16voorgeprogrammeerd (PMR446)
Frequentiegeneratie PLL synthesizer
Frequentiebereik 446.00625 - 446.09375MHz (PMR446) 433.075 - 434.775MHz (LPD)
Antenne 12.5 KHz (PMR446); 25 KHz (LPD)
Nominale voeding 6+/- 10% VDC
Bedrijfstemperatuur van -20° tot +55°
Grootte (zonder Antenne) 58x 110x 32 mm
Gewicht (zonder batterijen) 114 gr
Bedrijfscyclus (% op 1 u) TX 5%, RX 5%, stand-by 90%
Zender
Uitgangsvermogen (ERP) 10 o 500 mW (Selecteerbaar)
Type circuit FM
Onderdrukking van onechte	Voldoet aan ETSI wetgeving signalen
Ontvanger
Gevoeligheid op 12dB Sinad 0,35μV
Rejectie van onechte signalen	70dB
Audio uitgangsvermogen	300 mW 10% THD
Medium frequencies	1°:21,4 MHz; 2°:455 KHz
Verbinding voor externe microfoon en herladen	2,5 mm aansluiting stereo
Connector voor externe luidspreker	3.5 mm jack mon

De specificaties können zonder kennisgeving worden gewijzigd.

CTE International verklaart hiermee dat deze G9/G9E Plus conform is met de essentiele vereisten en andere relativve bepalingen van richtlijn 1999/5/EC.

WAARSCHUWING: De muurlader moet worden gebruikt om het apparaat van hetlichtnet te ontkoppelen; de tafellader moet zich bij het apparaat staan en makkelijk bereikbaar�.
