Midland G9/G9E Plus

Instruction guide

PMR446+LPD/PMR446

Index

Content 4

Coverage/range 4

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

Bedienungsanleitung

PMR446+LPD/PMR446

Inhaltsverzeichnis

Inhalt 2

Reichweite 3

Batterien und Batteriefach 3

3

Eigenschaften 4

Die wichtigsten Eigenschaften 5

Versionen: 5

Beschreibung der Bedienungen und Funktionen 6

Anzeige 6

Funkgerät 8

Inbetriebnahme 10

An-/Ausschalten 10

PMR466 oder LDP Band auswahlen 10

AuswahlderKanale 10

AnzeigenderKanal/Subtone 11

Übermittlung und Empfang 11

Senden TOT-Einstellung 11

Lautstärkeregelung 11

"CALL" 11

Notruf 12

Tastatursperre 12

MON (Monitor) Funktion/ Squelch (Rauschspere) 12

Alle Kanäle absuchen 12
"MENU"Taste 13
AuswahlderKanale 13
CTCSS/DCSToneinstellung 13
CTCSS-Tone deaktivieren: 14
Hohe/niedrige Leistungsauswahl 15
VOX-Funktion 16
Vibrationsalarm 16
CALL-Funktion 16
ROGER Piepton (Ton für Übertragungsende) 17
Tastatur-Piepton 17
Notruf 17
Notrufkanal wechseln 18
Den ursprünglichen Notrufkanal (P8 DCS 50) einstellen 18
Manuelle Reichweitenkontrolle 19
Dual Watch (2-Kanalüberwachung) 19
Automatische Reichweitenkontrolle 20
Displayhelligkeit 20
Stromsparfungtion 20
Batterie aufladen 21
Technische Daten 22

Vielen Dank, dass Sie sich für Midland entschieden haben! Das tragbare Midland G9 Plus Funkgerät kann in fast allen europäischen Ländern kostenfrei eingesetzt werden. Weitere Informationen finden Sie auf der Karte „Nutzungseinschrankungen“

Das Midland G9 Plus ist eine Kombination neuester Funktechnologie zusammen mit einem stabilen, Mechanischen Gehäuse und ist die ideale und effektive Lösung für Profis, die in Kontakt mit ihren Kollegen bleiben müssen (Baustellen, Gebäude, Hotel, Messen, Show-Business). Sein robustes Gehäuse, die Bedienerfreundlichkeit und das einfache Design machen es ideal für die Benutzung in allen Bereichen.

Midland G9 Plus ist in zwei Ausführungen verfügbar:

• Dual Band (PMR446/LPD)
  E Version (nur PMR446)

Dieses Handbuch bezieht sich auf beiden Modelle; die Unterschiede zwischen beiden Versionen sind hervorgehoben.

Inhalt

N°1 Midland G9 Plus
N° 1 Einzel-Tischladegerät
N° 1 Netzadapter
N.° 4 x 1800 mAh aufladbare NiMH Akkus
N°1 Gurtelklemme

Reichweite

Die maximale Reichweite ist abhängig von der Geländeform und wird im freien Gelände erreicht.

Die maximale Reichweite kann durch Umgebungs faktoren, wie Behinderung durch Bäume, Gebäude oder andere Blockierungen eingeschränkt sein. Innerhalb eines Autos oder einer Metallkonstruktion, kann der Empfang reduziert sein. Die Reichweite in der Stadt, zwischen Gebäuden oder anderen Hindernissen, ist ca.1 bis 2 km. Die maximale Reichweite im Freien mit Hindernissen, wie Bäume, Blätter oder Häuser ist ca. 4-6 km. Im freien Gelände ohne Hindernisse und Sightweite, z.B.in Bergen, kann der Empfang mehr als 12 km

Batterien und Batteriefach

Das Gerät akzeptiert die mitgelieferten aufladbaren Akkus oder wahlweise 4 Stück AA Alkaline Batterien. Öffnen des Batteriefachs: lösen Sie den Batteriehalter am unteren Teil der Rückseite des Funkgerätes und öffnen Sie die Abdeckung durch leichtes Schieber. Setzen Sie, unter Berücksichtigung der richtigen Polarität, die Batterie ein und schreiben die Abdeckung.

Achtung: der mitgelieferte Aufladbare Akku muss vor Gebrauch geladen werden.

Warnhinweise

• BATTERIEN - Halten Sie sich streng an alle Warnhinweise für Batterien im Kapitel „Batterie aufladen".
• Das Funkerat darf auf keinen Fall geöffnet werden! Die tatsäch Mechanik und Elektronik des Funkerates erfordern Erfahrung und spezielle Geräte. Aus thisem Grund und da es bereits auf maximale Leistung kalibriert ist,arf das Funkerat nicht neu eingestellt werden. Bei nicht genehmigtem Öffnen des Funkerates erlischt die Garantie.
• Kein Reinigungsmittel, Alkohol, Lösungsmittel oder Schleifmittel zur Reinigung verwenden. Benutzen Sie nur ein weiches sauberes Tuch. Bei starker Verschmutzung des Funkgerätes befeuchten Sie das Tuch mit Wasser und neutraler Seite.

Eigenschaften

• Neue Eigenschaft 'Rauschunterrückung für Übertragungsende'

• "Dual PTT" Sendetaste für Senden mit hoher oder niedriger Leistung. Das Midland G9 Plus hat eine doppelte Sendetaste (PTT). Mit dieser neuen Funktion ist es möglich, bei jedem Senden die Sendeleistung (hoch oder niedrig) zu wahren, die nötig ist, um die Sprechverbindung herzustellen. Damit kann erheblich an Batteriestrom eingespart werden.

• „Notruf“ Eigenschaft. Midland G9 Plus enthalt eine neue und wichtige Eigenschaft: ein Kanal, der für Notfälle zugewiesen ist. Ein Funkverkehr kommt gewöhnlich zwischen zwei oder mehreren Personen zustande, die denselben Kanal eingestellt haben: es ist nicht möglich, zwischen verschiedenen Kanälen zu empfangen oder senden. Mit der „Notruf“-Funktion konnen Sie auch den Notrufkanal kontrollieren. Alle Benutzer eines Midland G9 Plus konnen auf dem eingestillten KanalCOMMUNIZIEREN und gleichzeitig Notruf-Meldungen auf dem zugewiesenen Kanal empfangen/senden. Durch drücken der EMG Ta-aste für 3 Sekunden wird ein Notruf an alle, in Reichweite befindlichen G9 Geräte, gesendet: sie werden automatisch auf den „EC“-Kanal (No-trufkanal) eingestellt.
• "Manuelle Reichweitenabfrage Eigenschaft": durch zweimaliges Drücken der EMG-Taste erhalten Sie eine Bestätigung der in Reichweite befindlichen Geräte.
  Vox Rückruf Eigenschaft": wenn ein Funkerat ständig im VOX Modus sendet, wird der Vox Rückruf automatisch nach 20 Sekunden gestoppt, um anderen Benutzern eine Übertragung zu ermögen.

Die wichtigsten Eigenschaften

Leistung: 500mW (PMR446); 10mW (LPD)
- Betriebstemperatur: Von -20° bis +55°C
Rauschunterrückung fur Übertragungsende
38 CTCSS und 104 DCS Kodierungstone
Doppel-Sendetaste für Hohe oder Niedrige Sendeleistung
- Notruf
- Reichweitenkontrolle
- VOX einstellbar in 3 Stufen mit „Rückruf"
Vibrationsalarm
Tastatursperre
- Autom. Stromsparfungtion: autom. ökonomischer Stromkreis
- Anzeige bei schwacher Batterie
- Dual Watch (2-Kanalüberwachung)
- CALL (Anrufsignalisierung) mit 5 auswählbaren Melodien
- SCAN (Suchlauf)
Monitor
Ausser Reichweite
- Roger Piepton
Hohe/Niedrige Leistung
- LCD Anzeige mit Hintergrundbeleuchtung
- Stromversorgung: 4 AA aufladbare NiMH Akkus (oder ein optionales 800 mAh NiMH Akkupack)
2-poliger Anschlussstecker

Versionen:

G9 Plus Dual Band (PMR446/LPD)

24 PMR446 Kanäle(8+16 voreingestellt)/69 LPD Kanäle

G9E Plus (nur PMR446)

24 PMR446 Kanäle(8+16 voreingestellt)

Beschreibung der Bedienungen und Funktionen

Anzeige

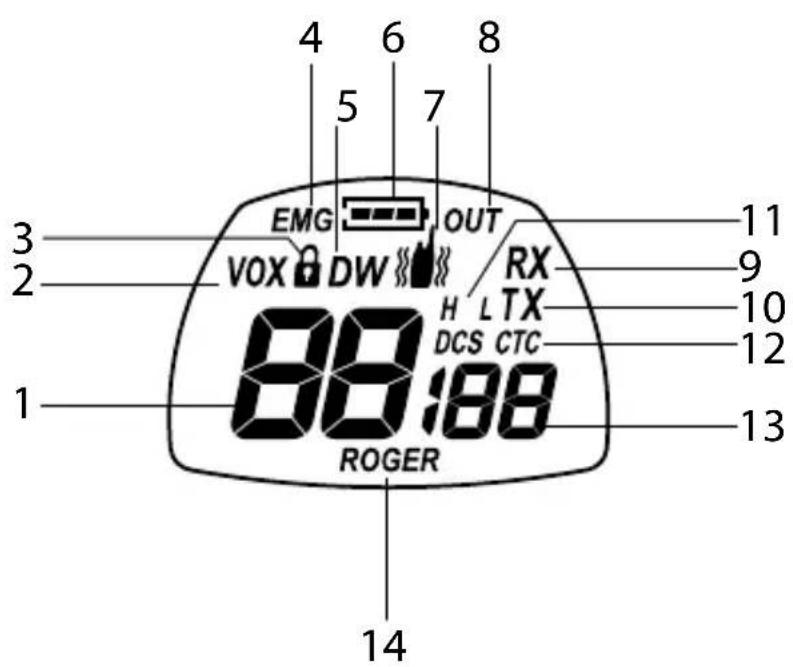

Ihr Midland G9 Plus informiert Sie über das Liquid Crystal Display (LCD) ständig über den aktuellen Betriebsstatus. Im Folgenden werden die Symbole mit ihren entsprechenden Parameter für den Betriebsstatus des Gerätes erklär:

1. KANAL These zwei grossen Ziffern zeigen den ausgewählten Kanal an
2. VOX VOX Funktion aktiviert
3. Dieses Symbol entscheidt bei aktivierter Ta-stensperre
4. EMG Notruffunktion ativiert
5. DW Dual Watch aktiviert
6. Zeigt den Batteriestatus an
7. Vibrationsalarm aktiviert
8. OUT Erscheint, wenn die autom. Reichweitenkontrolle den Kontakt zu anderen Funkgeräten verliert
9. RX Empfangsmodus
10. TX Zeigt eine Übermittlung an (PTT gedrückt)
11. H(Hoch) / L(Niedrig) Hohe oder niedrige Leistung ausgewählt. Die Ausgangsleistung bei dem grossen PTT Ta-stenteil hangt von Ihrer Vorauswahl ab
12. CTCSS/DCS Zeigt den ausgewählten Typ der Subtöne an
13. CTCSS/DCS These drei kleinen Ziffern zeigen den ausgewählten Code der CTCSS/DCS TONE an (1-38 / 1-104)
14. ROGER Roger Piepton aktiviert

Funkgerät

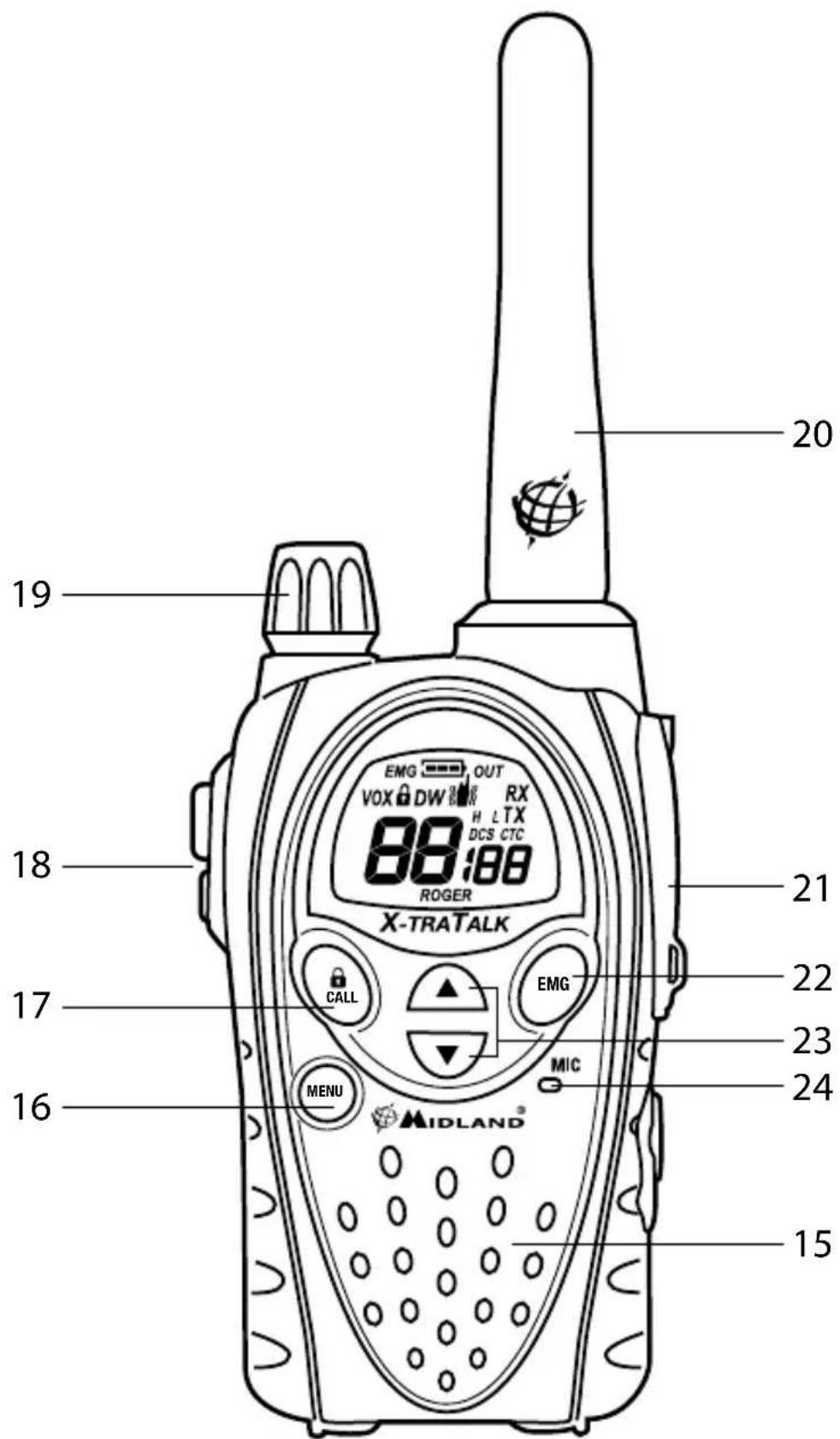

In dieser Abbildung sind die einzelnen Teile des Gerätes dargestellt:

15. Eingebauter Laufsprecher	Hier ist der Lautsprecher eingebaut.
16. MENÜ Taste Drücken Sie dieser Taste, um das MENÜ des Funkgerätes aufzurufen.
17. CALL/® Taste	Eine Anrufsignalisierung auf dem ausgewählten Kanal senden. Wenn Sie diese Taste ca. 5 Sekunden drücken, wird die Tastensperre aktiviert.
18. PTT (push to talk) Die Sendetaste PTT hat eine Doppelfungtion und ist 2-teilig. Drückt man den grösseren Hauptteil der Sendetaste, dann sendet das Gerät mit der vorher im Menu voreingestellt Leistung (entweder hoch oder niedrig), drückt man die schmalere (Boost PTT) Taste, dann sendet man immer mit hochstmöglicher Leistung.
19. LAUTSTÄRKE Drehknopf	An-/Ausschalter des Gerätes und Einstellen der LAUTSTÄRKE für den Empfang.
20. ANTENNE Empfängt und sendet Funksignale.
21. Zubehrösanschluss (unter Schutzabdeckung) Zum Anschluss externer Audiogeräte, z.B. Mikrofon, Lade-gerät usw. (2-polig)
22. EMG-Taste Zum aktivieren des Notrufs und der manuel-len Reichweitenkontrolle.
23. ▲▼ Taten	Ändern der Einstellungen im MENÜ
24. Eingebautes Mikrofon	Hier ist das Mikrofon eingebaut.

Inbetriebnahme

An-/Ausschalten

Zum Anschalten des Funkgerätes drehen Sie den LAUTSTÄRKE-Drehknopf im Uhrzeigersinn bis es höbar klickt. Um das Funkgerät ausschalten, Drehknopf im Gegenuhrzeigersinn drehen.

PMR466 oder LDP Band auswahlen (nur in der Dual-Band Ausführung)

Midland G9 Plus (Dual-Band) ist worksiteig auf das PMR466 Band vorreingestellt

Zum Wechsel in das LPD Band drücken Sie die MENU Taste bis das LCD den Kanal '1' zeigt.

Um in das PMR446 Band zurückzukehren drücken Sie die MENU-Taste bis das LCD den Canal 'P1' zeigt.

Dieses Vorgehen deaktiviert die "EMG" Funktion; aktivieren Sie deshalb nach dem Wechsel des Frenzbandes die Notruffunktion wieder (siehe Abschnitt „Notruffunktion").

Auswahlder Kanale

Drücken Sie die MENU-Taste. Die Nummer des Kanals auf dem Display fängt an zu blinken.

Drücken Sie die Taste bis der gewünschte Kanal erscheint. Zur Bestätigung drücken Sie die PTT-Taste, oder warten 5 Sekunden.

Je nach gekaufter Ausführung können Sie zwischen folgenden Kanälen wahlen:

• Dual-Band Ausführung: PMR446 von P1 bis P8 und von 9p bis 24p (voreingestellt) / LPD von 1 bis 69.
  E Ausführung(nur PMR446): von P1 bis P8 und von 9p bis 24p (vereingestellt)

Kanal P8 wurde Werkssheitig auf die Notruffunktion voreingestellt; wir empfehlen ihren diesen Canal nicht für allgemeine Kommunikation zu nutzen!

Anzeigen der Kanal/Subtöne

Um den PMR446 Kanal und die benutzten Subtöne der voreingestellten Kanäle anzugeigen, wahren Sie den gewünschten Kanal (von 9p bis 24p) und pressen für 3 Sekunden.

Übermittlung und Empfang

Zum Senden die betreffende PTT Taste fest drücken. Warten Sie einen Moment und sprechen dann mit normaler Stimme in Richtung Mikrofon mit einem Abstand von ca. 5 cm vom Gerät. Das Gerätedisplay zeigt TX an.

Wenn Sie fertig sind setzen Sie die PTT-Taste.

Wenn das Gerät im Empfangsmodus ist (PTT nicht gedrückt) können Geschäftsches automatisch empfangen werden. RX wird angezeigt.

Werkseinstellung ist „Hohe Leistung“, so ist die Sendeleistung in dieser Einstellung zunachst bei beiden PTT-Tasten die gleiche (hohe) Einstellung.

Bei externem Mikrofon gibt es dann auch nur die voreingestelle Leistung entsprechend dem Menüpunkt.

Senden TOT-Einstellung

Der Time Out Timer wird verwendet, um eine zu lange Übertragung zuverhindern. Diese Funktion blockiert vorübergehend die Übertragungen, wenn das Funkgerat über die maximal erlaubte Zeit benutzt wird.

Beim Erreichen des voreingestelltten Timers wird das Funkgerat in den Empfangsmodus gezwungen.

Lautstärkeregelung

Drehen Sie den LAUTSTARKE-Drehknopf bis zum gewünschten Lautstärkepegel.

"CALL"

Beim Drücken der CALL Taste senden Sie ein Tonsignal an die Benutzer des gleichen Kanals. Sie können aus verschiedenen Ruftönen auswahlen.

"Notruf"

Wenn die Notruffunktion aktiviert ist (EMG blinkt auf dem Display) konnen Sie einen Notruf an andere G9 innerhalb ihrer Reichweite senden, durch drücken von EMG für 3 Sekunden.

Die Funktion Notruffunktion ist standardmäßig aktiviert.

Tastatursperre

Drücken Sie CALL/ für ca. 5 Sekunden und ⑥ entscheidigt als Bestätigung auf dem Display. Nur PTT, EMG und CALL/ bleibt aktiv. Um diese Funktion zu deaktivieren drücken Sie wieder CALL/ für ca. 5 Sekunden.

MON (Monitor) Funktion/ Squelch (Rauschspere)

Die Monitortaste deaktiviert (öffnet) vorübergehend die Rauschspere, damit auch schwache Signale empfangen werden können.

Um die Monitorfungtion zu aktivieren müssen Sie die Tasten gleichzeitig für 2 Sekunden drücken. Mit der gleiche Vorgehensweise oder durch aus- und einschalten des Gerätes deaktivieren Sie diese Funktion.

Wenn MON aktiv ist horen Sie ständig ein Hintergrundrauschen.

Sie können die Monitorfungtion nur aktivieren, wenn die „Notruf-funktion"deaktiviert ist.

Alle Kanäle absuchen

Midland G9 Plus kann durch scannen der Kanäle in Schneller Folge automatisch nach Signalen in den Bändern suchen. Mit dieser Funktion konnen Sie nach aktiven Kanälen suchen.

Wenn ein Signal gefunden wird stoppt der Suchlauf auf thism Kanal fur 5 Sekunden.

Drücken Sie für 2 Sekunden: der Suchlauf startet. Drücken Sie PTT um den Suchlauf zu stoppen: das Midland G9 Plus Goes zu dem Kanal, bei dem der Suchlauf gestartet wurde.

Sie können den Suchlauf nur aktivieren, wenn die „Notruffunktion" deaktiviert ist.

"MENU" Taste

Folgende Eigenschaften können über die „MENÜ“ Taste ausgewählt werden:

• Auswahl der Kanäle
  CTCSS Toneinstellung
  DCSToneinstellung
  Hohe/niedrige Leistungsauswahl (nur im PMR446 Band)
• VOX
  Vibrationsalarm
  Rufmelodien
• Roger Piepton
• Tastatur-Piepton
• Notrufkanal
• Dual Watch (2-Kanalüberwachung)
• Reichweitenkontrolle

Auswahl der Kanäle

Drücken Sie die MENU-Taste. Die Nummer des Kanals auf dem Display fängt an zu blinken.

Drücken Sie die Taste bis der gewünschte Kanal erscheint. Zur Bestätigung drücken Sie die PTT-Taste, oder warten 5 Sekunden.

Je nach gekaufter Ausführung können Sie zwischen folgenden Kanälen wahlen:

• Dual-Band Ausführung: PMR446 von P1 bis P8 und von 9p bis 24p (voreingestellt) / LPD von 1 bis 69.
  E Ausführung(nur PMR446): von P1 bis P8 und von 9p bis 24p (vereingestellt)

Kanal P8 wurde Werkssheit auf die Notruffunktion voreingestellt; wir empfehlen Ohnen diesen Canal nicht für allgemeine Kommunikation zu nutzen!

CTCSS/DCS Toneinstellung

CTCSS und DCS Töne sind ähnlich den Zugangscodes und erfolglichen Funkkommunikation nur mit Benutzer, die den gleichen Kanal und Code eingestellt haben. Für jeder Kanal können Sie bis zu 38 CTCSS und 104

DCS TONE einstellen. Diese TONE können Sie auf folgende Kanäle einstellen:

• Dual-Band Ausführung: nur auf den 8 PMR446 Hauptkanänen (von P1 bis P8) und den 69 LPD Kanänen.
• E Ausführung(nur PMR446): nur auf den 8 PMR446 Hauptkanänen (von P1 bis P8)

In beiden Fälle können die voreingestellten Kanäle 9p bis 24p nicht verändert werden.

CTCSS-Tone aktivieren:

1. Gerä einschalten.
2. Gewünschten Kanal auswahlen durch drücken der MENU-Taste und der ▲▼ Tasten.
3. Drücken Sie die MENU-Taste bis das Display CTC anzeigt und der CTCSS Ton rechts blinkt (_ f^ = kein Code - Standardzustand).
4. Durch drücken von den gewünschten CTCSS-Ton auswahlen.
5. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

CTCSS-Tone deaktivieren:

So deaktivieren Sie CTCSS-Tone:

1. Wahlen Sie den gewünschten Kanal
2. Drücken Sie die MENU-Taste bis auf dem Display auf der linken Seite CTCSS-Ton blinkt;
3. Wahlen Sie, of' durch die Tasteen ▲▼.

DCS-Codes aktivieren:

1. Gerä einschalten.
2. Gewünschten Kanal auswahlen durch drücken der MENU-Taste und der ▲▼ Tasten.
3. Drücken Sie die MENTÜ-Taste bis das Display DCS anzeigt und der Ton-Code rechts blinkt ( „of" = kein Code - Standardzustand).
4. Durch drücken von den gewünschten DCS-Code auswahlen.
5. Zur Bestätigung der Einstellung drücken Sie PTT oder warten 5 Sekunden.

Werkssheitig ist der Kanal P8 mit DCS-Ton 50 (P850) für die Notruffkunft eingestellt; benutzen Sie diesen nicht zur allgemeinen Kommunikation!!

DCS-Codes deaktivieren:

Wahlen Sie den gewünschten Kanal

1. Drücken Sie die MENU-Taste bis auf dem Display auf der rechten Seite DCS-Code blinkt.
2. Wahlen Sie „Aus" durch die Tasten ▲▼.

Hohe/niedrige Leistungsauswahl (nur im PMR446 Band)

Um den Leistungspegel auszuwahlen, drücken Sie die MENU-Taste, bis auf dem Display Pr erscheint. Mit den Tasten wahren Sie L (niedrige Leistung) oder H (hohe Leistung). Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Bei einer vollständig geladenen Batterie ist die hohe Leistung 500mW (ERP) und bei niedriger Leistung 10mW (ERP).

Wenn Sie Ihr Funkerat für kurze Reichweite verwenden, können Sie niedrige Leistung wahlen und damit ihre Batterie schonen.

Auf LPD Kanälen (diese gibt es nur bei der G9 Dual Band Version) ist die Ausgangsleistung immer automatisch entsprechend den gesetzlichen Höchstwert von 10 mW (ERP).

• PMR446 Kanäle: Funktion der doppelten PTT Taste nach Einstellung (High oder Low) im Menu. Haben Sie Dort "H" (hohe Leistung) gewählt, dann erzielt jeder der beiden Tasten die hohe Sendeleistung. Haben Sie "L" (low (niedrige) Leistung) gewählt, dann sendet Ihr Gerät beim Drücken der grossen Taste mit kleiner und beim Drücken des kleineren Tastenteils (Boost PTT) mit hoher Leistung.
• LPD Kanäle: hier gibt es keine High/Low Leistungseinstellung im Menu,ecause fuhrt ein Tastendruck auf jeder der beiden Tasten zurgleichen Leistung von 10mW (nur bei der Dual Band Version).

WARNING: zum Optimieren des Stromverbrauchs ist es empfehlenswert, die Sendeleistung im Menu auf „ L-low" einzustellen. In dieser Fall besteht Sie die hohe Leistung beim Drücken der Boost PTT-Taste, also nur dann, wenn Sie die hohe Leistung wreaklich brauchen. Sie sollen these Einstellung immer dann ändern, wenn Sie energiesparend senden wollen (wirkseitig ist „H-high" eingestellt).

VOX-Funktion

Midland G9 Plus bietet über die VOX-Funktion eine Freisprechmoglichkeit: Sie müssen nur in Richtung des Mikrofons sprechen und die Kommunikation wird automatisch gestartet.

Die VOX-Empfindlichkeit kann in 3 Stufen eingestellt werden. Die VOX-Funktion konnen Sie unabhängig vom Zubehör aktivieren.

Die vierte aktivierte Stufe ist der Vox Rückruf: wenn ein Funkerat ständig im VOX Modus sendet, wird der Vox TB (Rückruf) automatisch nach 20 Sekunden gestopt, um anderen Benutzern eine Übertragung zu erhögbaren.

Um die VOX-Funktion auszuwahlen, drücken Sie die MENU-Taste, bis auf dem Display VOX erscheint.

Benutzen Sie , um die Empfindlichkeitsstufe einzustellen:

• Of: Aus;
  1: Hoch
  2: Mittel
  3:Niedrig
• 4: Rückruf (mit hoher Empfindlichkeit)

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Um die VOX-Funktion auszuschalten verfahren Sie nach der oben beschreibenben Weise und wahren Sie oF .

Vibrationsalarm

Midland G9 Plus ist mit „Vibrationsalarm" ausgestattet und ermöglich einen stillen Alarm für eingehende Rufe.

Zum Aktivieren dieser Funktion drücken Sie die MENU-Taste, bis auf dem Display erscheint; mit den -Tasten können Sie diese Funktion aktivieren oder deaktivieren (on: aktiv, oF:inaktiv);

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

CALL-Funktion

Midland G9 Plus kann 5 verschiedene Ruftöne senden. Um diesen Signal an andere Benutzer zu senden drücken Sie die CALL/D-Taste.

CALL-Tone auswahlen:

1. Drücken Sie die MENU-Taste, bis auf dem Display "CA" und der aktive Tone-Code angezeigt wird.
2. Durch Drücken von können Sie die 5 voreingestellten Melo-

dien anhoren.

1. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

ROGER Piepton (Ton für Übertragungsende)

Wenn die PTT-Taste losgelassen wird sendet das Funkgerät dem Gesprächspartner ein Bestätigungs-Piepton, der anzeigt, dass die Übertragung beendet ist.

Beim Midland G9 Plus ist diese Funktion werkssheitig deaktiviert.

These Funktion aktivieren:

1. Drücken Sie die MENU-Taste, bis auf dem Display "rb of' erscheint;
2. Wahlen Sie mit den Tasten "on" und "rb on" wird angezeigt;
3. Zum Bestätigen der Aktivierung des Roger Pieptons drücken Sie PTT oder warten Sie 5 Sekunden.

Tastatur-Piepton

Bei jeder Tastendruck ertont ein Piepton.

Deaktivieren des Pieptons:

1. Drücken Sie die MENU-Taste, bis auf dem Display "bP on" erscheint.
2. Drücken Sie , bis, bPof' angezeigt wird.
3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.
4. Dadurch werden alle Pieptone deaktiviert.
5. Zum aktivieren der Pieptone wiederholen diesen Vorgang und wahlen „bP on"

Notruf

Das Midland G9 Plus bestimmt einen Canal für Notrufe: alle G9 Plus, die in Reichweite in Betrieb sind, können Notrufe empfangen/senden; selbst wenn sie auf entsprechiche Kanäle eingestellt sind.

Wenn Sie die EMG-Taste gedrückt halten wechselt die Kommunikation automatisch in den Notrufkanal (,EC^ auf dem Display) Ein Audiosignal wird gesendet und alle G9 in Reichweite wechseln automatisch auf den Notrufkanal (,EC^ )

Wenn Sie diese Funktion deaktiviert haben, können Sie keine Notrufe empfangen/senden.

Wenn das Funkerat auf dem Notrufkanal arbeitet (EC ist angezeigt), sind alle Tasten außer PTT und CALL deaktiviert.

Das G9 Plus wechselt eine Minute nach der letzten Übermittlung darüber auf den benutzten Kanal.

Um sofort zurückzukehren, drücken Sie EMG. jetzt konnen Sie alle MENü-Funktionen nutzen.

Aktivieren/deaktivieren der Notruffunktion

Beim Anschalten des Gerätes ist die Notruffunktion aktiviert, kann aber deaktiviert und wieder aktiviert werden:

1. Drücken Sie die MENU-Taste, bis auf dem Display ECon
2. Wahlen Sie EC'' mit den Tasten . Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wenn die Notruffunktion aktiviert ist (EMG blinkt auf dem Display) konnen folgende Funktionen nicht benutzt werden: Suchlauf, Monitor, Dual Watch, Reichweitenkontrolle.

Notrufkanal wechseln

Der Notrufkanal ist Standardmässig P8 DCS 50; Sie können ohn aber nach ihren Bedürfnissen ändern.

Wichtig: vergewissern Sie sich, dass die Notruffkunft aktiv ist! (EMG blinkt). Sollten Sie den zugewiesenen Kanal für die Notruffkunft wechseln, müssen Sie die gleiche Änderung bei allen Funkgeräten vornehmen!

1. Drücken Sie die MENU-Taste, bis auf dem Display "EC on" erscheint.
2. Drücken Sie erneut MENU (of wird angezeigt) und wahlen Sie mit den gewünschten Kanal.
3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wichtig: vergewissern Sie sich, dass die Notruffunktion aktiv ist! (EMG blinkt).

Sollten Sie den zugewiesenen Kanal für die Notruffunktion wechseln, müssen Sie die gleiche Änderung bei allen Funkgeräten vornehmen!

Den ursprünglichen Notrufkanal (P8 DCS 50) einstehen

1. Drücken Sie die MENU-Taste, bis auf dem Display "EC on" erscheint.

2. Drücken Sie erneut MENÜ und wahlen „of'

3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Wenn Sie einen der Standardkanäle für die Notruffunktion zuweisen,)dürfen Sieihn nur fur diesen Zweck benutzen, da dies sonst zu Störungen führt.

Manuelle Reichweitenkontrolle

Mit dieser Funktion konnen Sie hereausfinden, ob andere Funkgeräte in Ihrer Reichweite sind.

Durch zweimaliges Drücken der Taste EMG wird eine Anfrage zu anderen G9 Geäten ausgesendet, die in ihrer Reichweite in Betrieb sind und automatisch auf den gleichen Kanal geschalten.

Wenn ein Funkerat antworbet ist es in ihrer Reichweite und Sie bereits einen Bestätigungston.

These Funktion kann nur benutzt werden, wenn die „autom. Reichweitenkontrolle" nicht aktiv ist.

Dual Watch (2-Kanalüberwachung)

Mit der Dual Watch Funktion konnen Sie ständig zwei Kanäle ihrer Wahl zur selbst Zeit überwachen.

Aktivieren - Deaktivieren

1. Drücken Sie die MENU-Taste, bis auf dem Display "DW of" erscheint.
2. Wahlen Sie den zweiten Kanal zur Überwachung durch Drücken von ▲▼.
3. Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden. Auf dem Display wird wechselweise der benutzte Kanal und der überwachte Kanal angezeigt.
4. Drücken Sie zum Beenden dieser Funktion MENU.

Wenn das Funkerat eine Übermittlung auf einem der beiden Kanäle erKENnt, wird Dual Watch angehalten und bleibt 5 Sekunden auf dem entsprechenden Kanal, damit der Benutzer auf den Ruf anteiton kann. Nach dieser Pause startet Dual Watch wieder.

Sie können diese Funktion nur aktivieren, wenn die „Notruffunktion" deaktiviert ist.

Automatische Reichweitenkontrolle

Wenn dieser Modus eingestellt ist, senden zwei G9 Geräte alle 30 Sekunden einen Datenkontrollcode. Sobald die Verbindung zwischen den Geräten abbricht und ein Funkerat diesen Datenkontrollcode zweimal hintereinander nicht empfängt, fängt das Symbol OUT auf dem Display an zu blinken und Sie horen ein Piepton.

Sie können diese Funktion nur aktivieren, wenn die „Notruffunktion" deaktiviert ist.

Aktivieren - Deaktivieren

1. Drücken Sie die MENU-Taste, bis auf dem Display "OUT" und "Or of'angezeigt wird; wahlen Sie "Or on"(aktiviert) mit den Tasten.
2. Schalten Sie beiden Funkgeräte aus.
3. Schalten Sie die Geräte zeitgleich ein.

Zum deaktivieren drücken Sie die MENU-Taste, bis auf dem Display "OUT" und "Or on" angezeigt wird; wahlen Sie "Or of" (deaktiviert) mit den Tasten.

Zur Bestätigung drücken Sie PTT oder warten 5 Sekunden.

Displayhelligkeit

Bei schwachen Lichtverhältnissen drücken Sie kurz auf EMG und aktivieren dadurch die Displaybeleuchting für ca. 5 Sekunden. Jedesmal, wenn die MENU-Taste gedrück wird, wird automatisch die Displaybeleuchting aktiviert.

Stromsparfungtion

Die Stromsparfungtion der Batterie reduziert den Verbrauch um ca. 50% . Die Stromsparfungtion wird automatisch aktiviert, wenn das Funkerat länger als 7 Sekunden kein Signal empfangt. Wenn die Batterien schwach sind, erscheint das Symbol auf dem Display: ersetzen Sie die Batteien oder laden den Akku.

Sie können die Stromsparfungtion nur aktivieren, wenn die „Notruffunktion" deaktiviert ist.

Batterie aufladen

1. Verbinden Sie den Netzadapter mit der Wandsteckdose und verbinden den Netzadapter mit der Tischladestation. Die Ladezeit beträgt 12/14 Stunden bis zur vollständigen Aufladung.
2. Stellen Sie Ihr Funkgerät in die Ladestation. Das rote Licht an der Ladestation beginnnt zu leuchten.
3. Wenn der Ladevorgang beendet ist entfernen Sie das Funkgerät aus der Ladeschale und entfernen den Netzadapter von der Wandsteckdose.

Batterien nicht überladen! Nach der vollständigen Aufladung stoppt der Ladevorgang nicht automatisch. Achten Sie deshalb daraufuf, dass das Funkgerät aus der Ladeschale genommen wird, sobald die Batterien geladen sind; andernfalls konnen das Funkgerät und die Batterien beschädigt werden.

Laden Sie niemals Alkaline (Nickeleisen) Batterien oder nichtaufladbare Batterien. Achten Sie beim Laden des Funkgerätes, dass nur aufladbare NI-MH Batterien oder der mitgelieferte Akku in das Batteriefach eingelegt werden. Alkaline (Nickeleisen) Batterien sind nicht aufladbar! Batterien, die nicht aufladbar sind konnen auslaufen, explodieren oder brennen und Schaden verursachen!

Bei der Verwendung von Ladegeräten, die nicht für diesen Funkerat vorgehen sind, kann das Gerät beschädigt werden oder Explosionen und Verletzungen verursacht werden.

Batterien nicht ins Feuer werfen und nicht darüber生態 Gegenstände stellen; dies kann zu Explosionen und Verletzungen führen. Entsorgen Sie Batterien entsprechend den lokalen Bestimmungen.

Mischen Sie alte Batterien nicht mit neuen Batterien oder Batterien unterschiedlichen Typs oder Batterien, die entsprechlichbenutzt wurden

Technische Daten

Kanäle G9 PLUS 8+ 16 vorprogrammiert (PMR 446) + 1-69 (LPD)
G9E PLUS 8+ 16 vorprogrammiert (PMR 446)
Frequenzbereiche 446.00625-446.09375 MHz (PMR446) .433.075- 434.775 MHz (LPD)
Kanalabstand 12.5 kHz (PMR446) bzw. 25 kHz (LPD)
Frequenzerzeugung CPU gesteuertes PLL System
Stromversorgung 4.8 bis max. 6 VDC
Arbeitstemperaturbereich von -20° to +50°C
Abmessungen 110x58x32 mm (Höhe x Breite x Tiefe)
Gewicht (ohne Batterien) ca. 114 g
Duty Cycle (Betriebsperioden TX 5%, RX 5%, StandBy 90%)
Sender
Sendeleitung (gemessen als 10mW oder 500 mW (schaltbar bei Strahlungsleistung über Antenne)PMR 446)
Modulation FM, 8k50F3E, 16K0F3E
Störstrahlungsunterrückung nach EN Norm EN 300 296-2
Empfänger
Empfindlichkeit für 12dB SINAD 0,35μV
Nachbarkanalunterrückung 70dB
Audio Ausgangsleistung 300mW bei10% Klirrfaktor
Zwischenfrequenzen 1.ZF:21,4 MHz; 2.ZF:450 KHz
Mikrofon und Ladeanschluss 2.5 mm stereo
externer	3.5mm mono
Lautsprecher/ Höreranschluss

Abweichungen von den Technischen Daten im Zuge der Weiterentwicklung bleiben vorbehalten.

Hiermit erklärt CTE International das diesen G9 PLUS den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht.

WARNING: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu konnen,ziehen Sieitte -falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerat muss sich in der Naeher Funkanlage befinden und jederzeit leicht zuganglich sein.

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland

G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

Guide d'utilisation

PMR446+LPD/PMR446

Table des matieres

Contenu 2

Couverture/portée 3

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

• Δηγιες χρούσης

PMR446+LPD/PMR446

περιληψη

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①

Midland G9/G9E Plus

Channels

PMR446+LPD/PMR446

Channel On Display Frequency Tone CTCSS

1 P1 446.00625

2 P2 446.01875

3 P3 446.03125

4 P4 446.04375

5 P5 446.05625

6 P6 446.06875

7 P7 446.08125

8 P8 446.09375

9 09 446.00625 114.8 CTCSS

10 10 446.01875 114.8 CTCSS

11 11 446.03125 114.8 CTCSS

12 12 446.04375 114.8 CTCSS

13 13 446.05625 114.8 CTCSS

14 14 446.06875 114.8 CTCSS

15 15 446.08125 114.8 CTCSS

16 16 446.09375 114.8 CTCSS

17 17 446.00625 192.8 CTCSS

18 18 446.01875 192.8 CTCSS

19 19 446.03125 192.8 CTCSS

20 20 446.04375 192.8 CTCSS

21 21 446.05625 192.8 CTCSS

22 22 446.06875 192.8 CTCSS

23 23 446.08125 192.8 CTCSS

24 24 446.09375 192.8 CTCSS

LPD Frequency

CH Freq CH Freq CH Freq CH Freq CH Freq
1 433.075 21 433.575 41 434.075 61 434.575
2 433.100 22 433.600 42 434.100 62 434.600
3 433.125 23 433.625 43 434.125 63 434.625
4 433.150 24 433.650 44 434.150 64 434.650
5 433.175 25 433.675 45 434.175 65 434.675
6 433.200 26 433.700 46 434.200 66 434.700
7 433.225 27 433.725 47 434.225 67 434.725
8 433.250 28 433.750 48 434.250 68 434.750
9 433.275 29 433.775 49 434.275 69 434.775
10 433.300 30 433.800 50 434.300
11 433.325 31 433.825 51 434.325
12 433.350 32 433.850 52 434.350
13 433.375 33 433.875 53 434.375
14 433.400 34 433.900 54 434.400
15 433.425 35 433.925 55 434.425
16 433.450 36 433.950 56 434.450
17 433.475 37 433.975 57 434.475
18 433.500 38 434.000 58 434.500
19 433.525 39 434.025 59 434.525
20 433.550 40 434.050 60 434.550

CTCSS TONE TABLE: 38 tones

N°	FREQ. (Hz)	N°	FREQ. (Hz)	N°	FREQ. (Hz)
01	67.0	14	107.2	27	167.9
02	71.9	15	110.9	28	173.8
03	74.4	16	114.8	29	179.9
04	77.0	17	118.8	30	186.2
05	79.7	18	123.0	31	192.8
06	82.5	19	127.3	32	203.5
07	85.4	20	131.8	33	210.7
08	88.5	21	136.5	34	218.1
09	91.5	22	141.3	35	225.7
10	94.8	23	146.2	36	233.6
11	97.4	24	151.4	37	241.8
12	100.0	25	156.7	38	250.3
13	103.5	26	162.2

DCS (Digital Code) TONE TABLE: 104 codes

N°	CODE	N°	CODE	N°	CODE	N°	CODE	N°	CODE
1	023	22	131	43	251	64	371	85	532
2	025	23	132	44	252	65	411	86	546
3	026	24	134	45	255	66	412	87	565
4	031	25	143	46	261	67	413	88	606
5	032	26	145	47	263	68	423	89	612
6	036	27	152	48	265	69	431	90	624
7	043	28	155	49	266	70	432	91	627
8	047	29	156	50	271	71	445	92	631
9	051	30	162	51	274	72	446	93	632
10	053	31	165	52	306	73	452	94	654
11	054	32	172	53	311	74	454	95	662
12	065	33	174	54	315	75	455	96	664
13	071	34	205	55	325	76	462	97	703
14	072	35	212	56	331	77	464	98	712
15	073	36	223	57	332	78	465	99	723
16	074	37	225	58	343	79	466	100	731
17	114	38	226	59	346	80	503	101	732
18	115	39	243	60	351	81	506	102	734
19	116	40	244	61	356	82	516	103	743
20	122	41	245	62	364	83	523	104	754
21	125	42	246	63	365	84	526

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung these Handfunkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten. Bei Verwendung von Batterien beachten Sieitte die Umweltbestimmungen. Batterien niemals ins offene Feuer werfen, und nur in darauf vorgesehene Sammelbehälter entsorgen.

WWW.MIDLANDEUROPE.COM

CE①
