Caractéristiques	Détails
Type de produit	Talkie-walkie
Portée	Jusqu'à 10 km en terrain dégagé
Canaux	16 canaux PMR446
Fonctionnalités supplémentaires	Fonction VOX, écran LCD, lampe torche intégrée
Alimentation	Batterie rechargeable Li-ion 1500 mAh
Temps de charge	Environ 3 heures
Dimensions	120 x 55 x 30 mm
Poids	200 g (avec batterie)
Utilisation	Idéal pour les activités de plein air, les événements, et la communication en groupe
Maintenance	Nettoyage régulier, vérification de l'état de la batterie
Sécurité	Utiliser dans les limites de la portée, éviter les environnements humides
Accessoires inclus	Chargeur, antenne, clip de ceinture
Garantie	2 ans

FOIRE AUX QUESTIONS - G9E Plus MIDLAND

Comment charger le MIDLAND G9E Plus ?

Utilisez le chargeur fourni pour brancher le talkie-walkie sur une prise secteur. Assurez-vous que le voyant de charge s'allume pendant la charge.

Pourquoi mon MIDLAND G9E Plus ne capte-t-il pas les autres talkies-walkies ?

Vérifiez que tous les appareils sont réglés sur la même fréquence et le même canal. Assurez-vous également qu'il n'y a pas d'obstacles entre les appareils.

Comment réinitialiser le MIDLAND G9E Plus ?

Pour réinitialiser, éteignez l'appareil, puis maintenez enfoncé le bouton de puissance et le bouton 'PTT' simultanément pendant 5 secondes.

Quelle est la portée maximale du MIDLAND G9E Plus ?

La portée maximale est d'environ 10 km en terrain dégagé, mais peut être réduite en milieu urbain ou en terrain accidenté.

Comment activer la fonction de confidentialité sur le MIDLAND G9E Plus ?

Accédez au menu des paramètres, sélectionnez 'Privacy' et choisissez le code de confidentialité souhaité.

Que faire si le son est faible sur le MIDLAND G9E Plus ?

Vérifiez le niveau de volume en utilisant le bouton de réglage du volume. Assurez-vous également que le microphone n'est pas obstrué.

Le MIDLAND G9E Plus est-il étanche ?

Oui, le MIDLAND G9E Plus est conçu pour résister à des éclaboussures d'eau, mais il ne doit pas être immergé.

Comment utiliser les fonctionnalités de scan sur le MIDLAND G9E Plus ?

Appuyez sur le bouton 'Scan' pour commencer à chercher automatiquement les canaux actifs. Appuyez à nouveau pour arrêter le scan.

Où puis-je trouver le manuel d'utilisation du MIDLAND G9E Plus ?

Le manuel d'utilisation est disponible sur le site officiel de Midland, dans la section 'Support' ou 'Téléchargements'.

Mon MIDLAND G9E Plus ne s'allume pas, que faire ?

Vérifiez que la batterie est correctement chargée et insérée. Si le problème persiste, essayez de remplacer la batterie.

MODE D'EMPLOI G9E Plus MIDLAND

N° 1 Midland G9 Plus

N^ 1 Single desktop charger

N^ 1 Wall adaptor

N^41800mAh AA NiMH rechargeable batteries

N° 1 Belt clip

Coverage/range

Batteries et compartment des piles 3

Mise en gardes 3

Options 4

Caracteristiques principales 5

Versions: 5

Description des controls et fonctions 6

6

Radio 8

Allumez/eteindre 10

Choisir le mode PMR466 ou LDP 10

Selection d'un canal 10

Afficher le canal et la tonalité CTCSS/DCS 11

Réglage du VOLUME 11

Fonction "CALL" 11

Verrouillage clavier 12

Fonction MON (Moniteur) / Squelch 12

Scanner tous les canaux 12

Touche"MENU"13

Selection du canal 13

Tonalité CTCSS/DCS 13

Selection de la puissance Haute/Basse 15

La fonction VOX 15

Fonction Vibreur 16

FonctionCALL16

ROGER BEEP (Tonalité de fin de transmission) 17

Beep touches 17

Fonction d'appeal d'urgence 17

Modifier le canal d'urgence 18

Fonction Out of range manuel 18

Double veille 19

Out-of-Range Automatique 19

Eclairage de l'afficheur 20

Economie d'énergie 20

Rechargement des batteries 20

Merci d'avoir besoini Midland! Le Midland G9 Plus est une radio portative qui est libre d'utilisation à travers toute l'Europe. Pour plus d'information, reportez vous au chapitre « Restriction d'utilisation »

Combinant les dernières technologies en matière de radio et de communication ainsi qu'un solide boîtier, le Midland G9 Plus est la solution ideale et efficace pour les professionnels qui ont besoin de rester en contact avec leurs collègues (chantiers de construction, des batiments, des hotels, des foires commerciales. Son boîtier robuste, la capacité d'utilisation et la simplicité de sa conception en font un produit idéal pour l'utilisation dans toutes les activités.

Le Midland G9 Plus est disponible en deux versions:

Bi Bande (PMR446/LPD)
E version (PMR446 uniquement)

Ce manuel fait reférence au deux model et met en évidence les différence entre chaque model.

Contenu

N° 1 Midland G9 Plus
N°1 Socle de bureau simple
N° 1 Adaptateur secteur
N° 4 Batteries rechargeable AA 1800 mAh NiMH
N° 1 Clip ceinture

Couverture/portée

La portée maximale dépend du terrain et est obtenue La couverture maximaile dépend du terrain et s'obtient pendant une utilisant en champ libre.

La seul limitation de la couverture maximal sont des facteurs environnementaux, tel que des arbres, des immeubles et autres constructions. De même dans une voiture ou une construction métallique la portée peut être réduite. Normalement la couverture en ville avec des immeubles ou autre obstacles est de environ 1 à 2 Km. Dans grand espace mais avec des arbres, des feuilles ou des maisons la portée est d'environ 4 à 6 Km. Dans uns espace sans obstacle et à vue, par exemple en montagne, la couverture peut aller jusqu'à 10 Km.

Batteries et compartment des piles

La radio accept les batteries rechargeable fournit ou 4 piles alcalines AA. Pour ouvrir le compartment des batteries, tournez la radio face avant vers le bas et ouvre le verrouillage du couvercle qui se trouve en bas du poste et faite le glisser.

Attention: Les batteries fournies doivent être rechargé avant la première utilisation.

Mise en gardes

• BATTERIES - Lisez attentivement toutes les mise en gardes décrites au chapitre "Rechargement des batteries".
• Ne pas ouvrir la radio quelqu'en soit la raison! La mécanique et l'électronique de précision qu'est la radio requisérant une expérience et des équipements spécialisés. Pour les même raison la radio ne doit enaucun cas être régle car elle l'a déjà été pour un maximum de performance. Une ouverture non autorisé entraine l'annulation de la garantie.
• Ne pas utiliser de détergent, d'alcool, de solvant, ou d'abrasifs pour nettoyer la radio. Utilisé uniquement une chiffon doux et propre. Si la radio est très sale, humidifiez légèrement avec un mélange d'eau et de savon neutre.

Options

• Nouvelle option 'Silencieux bruit à fi n d'émission'

• Option "Double PTT" pour une puissance d'émission haute ou basse. Le Midland G9 Plus est doté d'une double touche PTT. Grace à cette toute nouvelle fonction il est possible d'émettre en puissance haute uniquement quand cela est nécessaire, permettant ainsi une réduction de la consommation batterie.

• Option "Emergency CALL". Midland G9 Plusinaugure une importante et innovante option: le canal dédié aux urgences. Les communications radio se produit généralement entre deux ou plus d'utilisateurs qui sont sur le même canal: il n'est pas possible de transmettre ou receivevoir de / vers différents canaux. Mais grâce à la « fonction d'urgence», vous pouvez également surveillez le canal d'urgence. Tous les utilisateurs possédant un Midland G9 Plus peuvent communiquer sur un canal choisi et en même temps receivevoir/emmettre sur le canal dédié d'urgence. Gardez simplement la touche EMG appuyé pendant 3 secondes et un appel d'urgence sera envoyé à tous le G9 à portées, qui basculerons automatiquement sur le canal EC » (Emergency Channel).
• Option "Out of range manuel": appuyez deux fois sur la touche EMG ce qui permet de vérifier si des radios sont à portées de la yourselves.
• Option "Vox TalkBack": si une radio émet en permanence en mode VOX, le VOX TB lui interrupt automatiquement l'émission toutes les 20 secondes pour permettre aux autres démettre à leur tours.

Caracteristiques principales

• Puissance: 500mW (PMR446); 10mW (LPD)
• Température de fonctionnement: de -20^ à +55^ C
• Silencieux bruit à fin d'émission
  38 tonalités CTCSS /104 codes DCS
• Double PTT pour haute ou baisse puissance
• Appel d'Urgence
  Control Out of range
• VOX ajustable sur 3 niveaux et avec "TalkBack"
  Vibreur
• Verrouillage clavier
• Économie d'énergie automatique
• Indicateur de batterie faible
  Double veille
• Appel avec 5 méliodies sélectionnable
• SCAN
• Moniteur
  Out of Range
• Roger beep
  Puisance Haute/basse
• Afficheur LCD rétro éclairé
• Alimentation: 4 batteries rechargeable AA NiMH (ou en option un pack batterie 800mAh )
• Prise accessoire deux broches

Versions:

G9 Plus Bi bande (PMR446/LPD)
24 canaux PMR446 (8+16 préprogramme)/69 canaux LPD
G9E Plus (PMR446 seuls)
24 canaux PMR446 (8+16 préprogramme)

Description des controls et fonctions

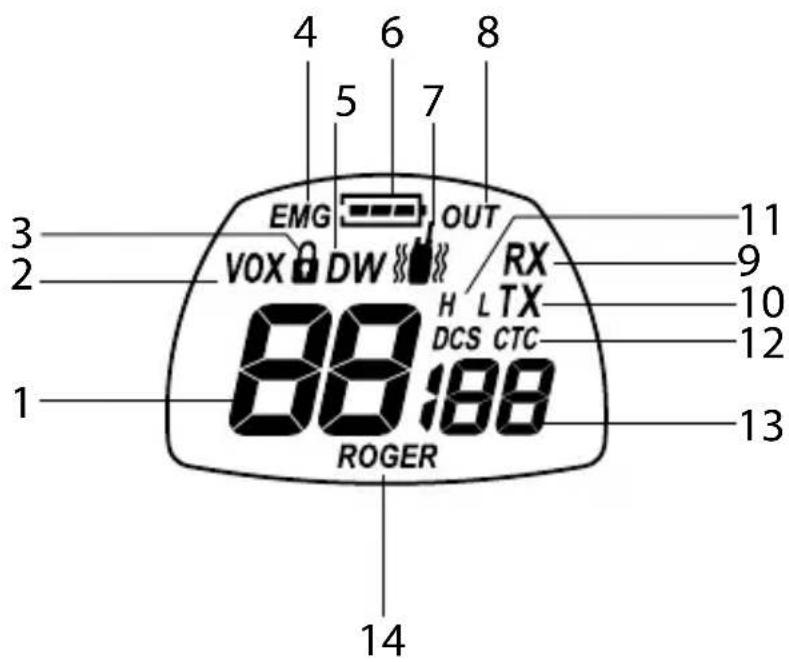

Afficheur

Votre Midland G9 Plus vous grade constamment informé sur sont états à travers l'afficheur à cristaux liquides (LCD). Les symboles et leurs paramètres correspondant qui apparaissent en fonction des statues de l'appareil, ont décrit ci-dessous:

1. CANAL Ces deux grands chiffres indiquent le canal en cours d'utilisation
2. VOX Fonction VOX active
3. Ce symbole apparait quand le clavier est verrouillé
4. EMG La fonction d'urgence à été activé
5. DW La fonction double veille est active
6. Donne l'etat des batteries
7. Fonction vibreur active
8. OUT indique que la fonction automatique Out of Range à perdue le contact avec les autres radio
9. RX en mode réception
10. TX Indique que la radio émet (PTT appuyé)
11. H(High) / L(Low) Puissance sélectionné. La puissance d'émission de la grande touche PTT dépend de votre sélection
12. CTCSS/DCS Indique le type de tonalité sélectionné
13. CTCSS/DCS ton Ces trois petits chiffres indiquent le code de tonalité en cours d'utilisation. (CTCSS 1-38 / DCS 1-104)
14. ROGER Roger Beep actif

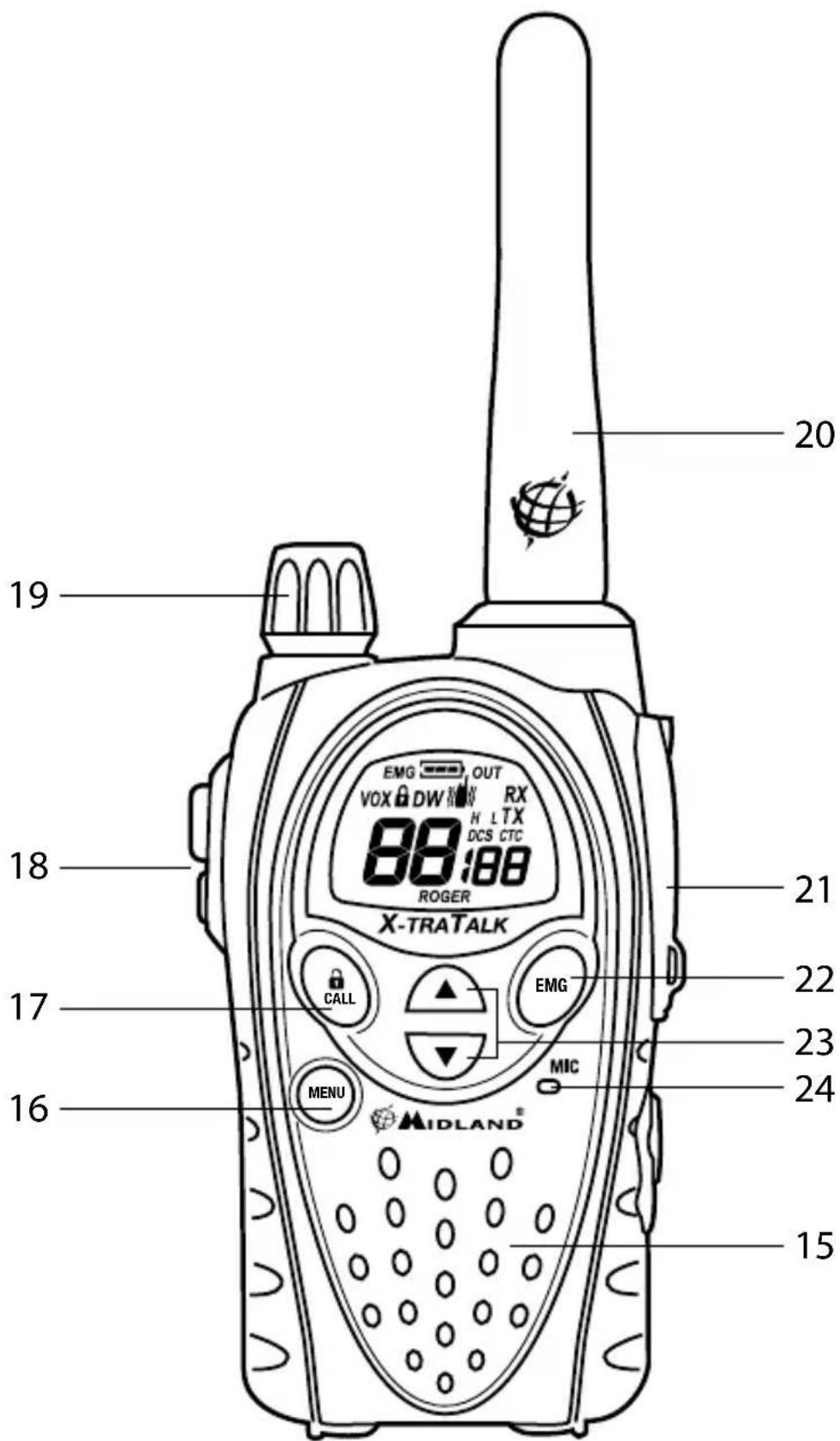

Radio

Reportez vous à l'image pour identifier les différentes partie de la radio:

1. Haut-parleur intégré C'est ici que ce trouve le Haut-parleur
2. Bouton MENU Appuyez sur ce bouton pour entreprises dans le MENU de la radio
3. Bouton CALL/Pour envoyer un appel sur le canal selec-tionné

Si vous restez appuyé pendant 5 secondes, le clavier se verrouille

1. PTT (push to talk) La touche PTT à une double fonction, dés lors qu'il est composé de 2 parties: appuyez sur la plus grande et la plus large des touches, la puissance d'émission utilisé dépendra de la puissance sélectionné dans le menu des options (H ou L); alors qu'en appuyant sur la plus petit (Boost) la radio émettra toujours en puissance Haute
2. Bouton de VOLUME Interrupteur ON/OFF et réglage du VOLUME de réception
3. ANTENNE Reçoit et émet les signaux radio
4. Prise accessoire (sous couvercle de protection) Pour connecter des accessoire tel que microphone, chargeur, etc. (Type 2 broches)
5. Bouton EMG Pour activer la fonction d'urgence et la fonction « Out of range » manuel
6. Boutons / Pour changer les options dans le MENU
7. Microphone interne Zone ou vous devez parler et ou se trouve le micro

Operations

Allumez/éteindre

Pour allumer votre portatif, tournier le bouton VOLUME dans le sens horsaire de façon à entendre un click. Pour éteindre la radio, tournier le bouton dans le sens inverse jusqu'à entendre un nouveau.

Choisisr le mode PMR466 ou LDP

(Seulement pour la version Bi bande)

Le Midland G9 Plus (Bi bande) est par défaut en mode PMR446.

• Pour basculer en mode LPD, gardez le bouton MENU appuyez jusqu'à ce que l'afficheur indique le canal '1'.
• Pour basculer en mode PMR446, gardez le bouton MENU appuyez jusqu'à ce que l'afficheur indique le canal 'P1'.

Cette procédure désactive la fonction "EMG"; cependant si vous changez de bande de fréquence, rappelez vous qu'il faut réactiver la fonction D'urgence (Voir le paragraph "Fonction d'Urgence").

Sélection d'un canal

1. Pressez une fois le bouton MENU. Le numéro du canal clignote à l'écran.
2. Pressez les boutons pour monter ou descendre les canaux afin de selectionner le canal de votrechoix.
3. Pressez le PTT pour confirmer, ou attendez 5 secondes.

En fonction de la version que vous possédez, vous pouvez désir les canaux suivants:

• Version Bi bande: PMR446 de P1 à P8 et de 9p à 24p (préprogrammé) / LPD de 1 à 69.
• Version E (PMR446 seulement): de P1 à P8 et de 9p à 24p (préprogrammé)

Le canal P8 à été choisi comme canal "D'urgence" par défaut, nous vous recommendons de ne pas l'utiliser pour des communications générales!

Afficher le canal et la tonalité CTCSS/DCS

Pour afficher temporairement le canal PMR446 et la tonalité utilise sur les canaux préprogrammés, Sélectionnez un canal (de 9p à 24p) et appuyez pendant 3 secondes la touche .

Pour émettre maintenez la touche PTT appuyez ( peut importe la partie).
Attendez une fraction de secondes avant de parler normalement en direction du microphone et garder la radio à environ une distance de 5 cm.
TX apparait sur l'afficheur.

Quand vous avez fini de parler, relâchez la touche PTT.

Quand la radio est en mode réception (PTT relâché) vous receivez automatiquement n'importe quel communication, RX apparait alors sur l'afficheur.

Par défaut la puissance est configure sur "H-Haute", donc indépendament des touches PTT (petite ou grande) l'émission sera en puissance haute.

Si vous utilisez un microphone extérieur, il fonctionnera suivant la configuration de la radio.

Anti bavard

La fonction TOT ou anti-bavard est utilise afin d'empêcher des émissions trop longues. Cette dernière bloque l'émission lorsque le temps maximum a été dépassé. Une fois dépassée la radio est force en mode récep tion.

Réglage du VOLUME

Tournez le bouton VOLUME jusqu'à atteindre le niveau voulu.

Fonction“CALL”

Appuyez sur le bouton CALL et vous envoyez un appel sonore à tous les utilisateurs à l'écoute sur le canal, vous pouvez désir entre différentes tonalités.

Quand le fonction d'urgence est activé (EMG clignote sur l'afficheur) gardez la touche EMG appuyez pendant 3 seconds et vous envoyez à tous les G9 à portée l'essay d'Urgence.

La fonction d'Urgence est active par défaut.

Verrouillage clavier

Maintenez enforcé CALL/5 seconds environ et s'éclaire sur l'afficheur en guise de confirmation. Seules les touches PTT, EMG et CALL/restent actives. Pour inhibier la fonction, maintenez à nouveau 5 secondes CALL/.

Fonction MON (Moniteur) / Squelch

La fonction moniteur désactive temporairement (ouvre) le Squelch, de façon à pouvoir entendre les signaux trop faible pour pouvoir ouvrir en permanence le Squelch.

Pour activer le moniteur, appuyez en même temps sur les deux touches ▲ ▼.

Suivez la même procédure pour la désactiver, ou éteignez la radio.

Quand le MON est actif, vous entendrez probablement un bruit de fond constant.

Vous pouvez activer la fonction moniteur seulement si la fonction "d'Urgence" est désactisé.

Scanner tous les canaux

Le Midland G9 Plus peut automatiquement rechercher des signaux sur la bande de fréquence en scannent tous les canaux en série rapide. Cette fonction est utile pour追寻 un canal actif.

Quand un signal est détecté, le scanning fait une pause de 5 secondes sur ce canal.

Appuyez pendant 2 secondes sur la touche : le scan démarre.

Pour l'arrêtier, appuyez sur la touche PTT: le Midland G9 Plus returne sur le canal ou le scan a début.

Vous ne pouvez activer la fonction scan que si la fonction "d'Urgence" est inactive.

Touches "MENU"

Les fonctions suivantes peuvent être selectionné par le bouton "MENU":

• Sélection du canal
  Code de tonalité CTCSS
  Code de tonalité DCS
• Sélection de la puissance Haut/basse (Seulement en mode PMR446)
• VOX
  Vibreur
• Méliodies d'essay
• Roger Beep
• Beep touche
• Canal d'Urgence
  Double veille
  Out of Range

Selection du canal

1. Appuyez une fois sur le bouton MENU. Le numéro du canal clignote à l'écran.
2. Appuyez sur les boutons pour monter ou descendre les canaux PMR puis les canaux LPD afin de selectionner le canal de votrechoix.
3. Appuyez sur PTT pour confirmer, ou attendez 5 secondes.

En fonction de la version que vous possédez, vous pouvez désir les canaux suivants :

• Version Bi bande: PMR446 de P1 à P8 et de 9p à 24p (préprogramme) / LPD de 1 à 69.
• Version E (PMR446 seulement): de P1 à P8 et de 9p à 24p (préprogrammé)

Le canal P8 à été choisi comme canal "D'urgence" par défaut, nous vous recommendons de ne pas l'utiliser pour des communications générales!

Tonalité CTCSS/DCS

Les tonalités CTCSS et DCS peuvent être comparé à des codes d'accès et permettes à la radio de communiquer seulement avec les utilisateurs qui sont sur le même canal et avec le même code.

Pour chaque canal vous pouvez configurer 38 codes CTCSS et 104 codes

DCS. Ces codes peuvent être configuré sur les canaux suivants:

• Version Bi bande: uniquement sur les 8 canaux principaux PMR446 (de P1 à P8) et sur les 69 canaux LPD.
• Version E (PMR446 uniquement): on uniquement sur les 8 canaux principaux PMR446 (de P1 à P8)

Pour les deux versions les canaux préprogrammés 9p à 24p ne peuvent pas être modifié.

Activer les codes CTCSS:

1. Allumez la radio.
2. Sélectionnez le canal désirez en appuyant sur la touche MENU et puis sur ▲▼.
3. Appuyez sur la touche MENU jusqu'à ce que CTC s'affiche et que le code CTCSS clignote à sa droite ("of" = pas de code - état par défaut).
4. Sélectionnez la tonalité CTCSS à l'aide des touches ▲▼.
5. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Désactiver les codes CTCSS:

Si vous ne voulez pas utiliser de tonalité CTCSS, suivez ces étapes:

1. Sélectionnez le canal.
2. Appuyez sur la touche MENU jusqu'à ce que CTC s'affiche et que le code CTCSS clignote à sa droite.
3. Sélectionnez "of" à l'aide des touches ▲▼.

Activez les codes DCS:

1. Allumez la radio.
2. Sélectionnez le canal désirez en appuyant sur la touche MENU et puis sur ▲▼.
3. Appuyez sur la touche MENU jusqu'à ce que DCS s'affiche et que le code DCS clignote à sa droite ("of' = pas de code - état par défaut).
4. Sélectionnez la tonalité DCS à l'aide des touches ▲▼.
5. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Le canal P8 avec le codes DCS 50 (P8 50)à été paramétrer d'usine pour la fonction "d'Urgence"; ne l'utilise pas pour des communication générale!!

Désactiver les codes DCS:

1. Sélectionnez le canal.
2. Appuyez sur la touche MENU jusqu'à ce que DCS s'affiche et que le code DCS clignote à sa droite.
3. Sélectionnez "of" à l'aide des touches ▲▼.

Sélection de la puissance Haute/Basse (Seulement en PMR446)

Pour sélectionner le niveau de puissance, appuyez sur la touche MENU jusqu'à ce que l'afficheur indique Pr .

Utilisez les touches ▲▼ pour sélectionner L (puissance basse) ou H (puissance haute). P

our confirmer votre selection appuyez sur PTT ou attendez 5 secondes.

Quand les batteries sont totalement chargées la puissance haute est de 500 mW (PAR), alors quand puissance BASSE elle est de 10mW (PAR).

Si vous deviez communiquer sur une courte distance vous pouvez désir la puissance basse pour économiser les batteries.

Sur les canaux LPD (Seulement pour le G9 version Bi-bande) la puissance de sortie est always de 10mW (PAR).

• Canaux PMR446: La sélection de puissance haute ou basse influencé le fonctionnement de la touche PTT.

Si vous avez besoinie « H » (Puisance Haute), si vous appuyez sur la touche PTT quelque soit sa taille, la radio émet toujours en puissance haute. Si vous avez besoinie « L » (Puisance Basse), si vous appuyez sur la petite Touche PTT la radio émet en puissance basse, alors que si vous appuyez sur la petite touche la radio émet en puissance Haute.

• Canaux LPD: La sélection de puissance Haute/Basse n'est pas disponible sur les canaux LPD. Donc quelque soit le PTT utilisez la radio émet toujours en puissance Haute. (Pour le Version G9 Bi-Bande).

La fonction VOX

Le Midland G9 Plus permet une communication en mains-libres à l'aide de la fonction VOX. Parlez simplement en direction du microphone et la communication s'établie alors automatiquement. La sensibilité du VOX est régblable sur 3 niveaux. Vous pouvez activer la fonction VOX avec ou sans accessoires.

Le quatrième niveau activable est la fonction TalkBack, si une radio émet en permanence en VOX, la fonction VOX TB va automatiquement interrompre l'émission après 20 secondes afin de permettre aux autres utilisateurs de répondre.

Pour activer la fonction VOX appuyez sur la touche MENU jusqu'à ce que VOX apparaitse à l'écran.

Utilisez les touches pourCHOISIR le niveau de sensibilité:

• Of: Off
  1:Haute
  2: Moyenne
  3:Basse
  4: Talk Back (avec une sensibilité haute)

Pour confirmer toute série appuyez sur PTT ou attendez 5 secondes. Pour désactiver la fonction VOX, suivez les meme étapes que précédement mais selectionnez le niveau oF.

Fonction Vibreur

Le Midland G9 Plus est équipé d'un vibreur, qui permet d'avoir un appel silencieux只不过 que sonore.

1. Pour activer cette fonction, appuyez sur la touche MENU jusqu'à ce que soit affché.
2. Utilisez les touches pour activez ou désactiver cet fonction (on: actif, oF:inactif).
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Fonction CALL

Le Midland G9 Plus peut envoyer 5 différentes tonalités d'appoint. Pour envoyer ce signal, presser la touche CALL/.

Pour selectionner les tonalités d'essay:

1. Pour activer cet fonction, appuyez sur la touche MENU jusqu'à ce que "CA" s'affiche.
2. En pressant vous entendrez 5 méliodies préprogrammées.
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

ROGER BEEP (Tonalité de fin de transmission)

A chaque fin de transmission (PTT relâché), le Midland G9 Plus émet un bip audio indiquant au correspondant qu'il peut émettre à son tour.

Cette fonction est inhibée par défaut.

1. Pour activer cette fonction, appuyez sur la touche MENU jusqu'à ce que "rb oF" s'affiche.
2. Utilisez les boutons pour selectionner "on" et "rb on" s'affiche;
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Beep touches

A chaque fois que appuyez sur une touche vous attendez un beep.

1. Pour désactiver le bip d'appui touches, suivez la procédure :
2. Appuyez sur la touche MENU jusqu'a afficher"bP on".
3. Utilisez les boutons pour afficher "bPof".
4. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

A present, you n'entendrez plus de bip à chaque appui touche.

Fonction d'emploi d'urgence

Le Midland G9 Plus possède un canal dédié aux appeals d'urgence.

Tous les G9 fonctionnant dans un environnement proche et se même sur un autre canal, peuvent receivevoir et émettre sur ce canal.

Si vous gardez la touche EMG appuyé, la communication bascule automatiquement sur le canal d'urgence ("EC" sur l'afficheur).

Un signal audio est alors transmit et tous les G9 à portée bascule automatiquement sur le canal d'urgence ("EC").

Si vous avez désacté cette fonction vous ne receivez, ni enverrez aucun appel d'urgence.

Quand la radio fonctionne sur le canal d'urgence (EC sur l'afficheur), toutes les touches excepté le PTT et CALL sont bloquées.

Le G9 retourne sur le canal précédent utilise après une minute environ. Pour revenir immédiatement, appuyé sur la Touche EMG.

Maintenant, vous pouvez utiliser toutes les fonctions du MENU.

Activé/Désactivé la fonction d'urgence

Quand vous allumez la radio, la fonction d'urgence est active, mais vous pouvez l'activer ou la désactiver à nouveau:

1. Appuyez sur la touche MENU jusqu'a afficher EC on.
2. Sélectionnez EC of en appuyant sur .
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Quand la fonction d'urgence est active (EMG clignote sur l'afficheur), les fonctions suivante ne peuvent plus etre utilisées : Scan, Moniteur, Double veille, Out of Range.

Modifier le canal d'urgence

Le canal d'urgence par défaut est P8 DCS 50, mais vous pouvez le modifier en fonction de vos besoin.

1. Appuyez sur la touche MENU jusqu'a afficher EC on.
2. Appuyez a nouveau sur MENU (of est affché) puis selectionnez le canal voulue à l'aide des touches ▲▼.
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   ondes.

Important: Assurez you que la fonction d'urgence soit active! (EMG clignote). Si decidez de modifier le canal dédié aux urgences, n'oubliez pas de faire la modification sur toutes les radios!

Pour reactiver canal d'urgence par défaut est P8 DCS 50.

1. Appuyez sur la touche MENU jusqu'a afficher EC on.
2. Appuyez a nouveau sur MENU et choisissez of.
3. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Si vous affectez un canal standard pour les appel d'urgences, rappelez vous de ne l'utiliser que dans ce cas si, sinon vous risquez de cause des interférences.

Fonction Out of range manuel

Cette fonction permet de vérifier si des radios son à portées de la vente. Appuyez sur la touche EMG deux fois et vous enverrez un signal à les autres G9 Plus dans votre portée et dans votre même canal.

Si des radios répondent, sont dans votre porté et vous receivez un signal de confirmation.tone for confirmation.

Cette fonction ne peut être utilise que si la fonction "Out of Range automatique" est inactive.

Double veille

Cette option vous permet de surveiller deux canaux de votrechoix.

C'est utile si vous voulez garder le contact avec deux autres personnes.

Activation:

1. Allumez la radio.
2. Sélectionnez avec les touches le premier canal que vous poulez surveiller.
3. Appuyez sur la touche MENU jusqu'a afficher DW of.
4. Sélectionnez le second canal à surveiller à l'aide des touches.
5. Pour confirmer toute série appuyez sur PTT ou attendez 5 secondes. Maintenant la radio commence à scanner les deux canaux jusqu'à la réception d'un signal sur l'un des canaux. Le scan reprend au bout de 30 secondes lorsque le signal disparait.

Cette fonction peut être activé seulement si la fonction "D'urgence" est désactivé.

Out-of-Range Automatique

Le G9 Plus est équipé de la fonction "out of range". En faisissant ce mode une paire de G9 Plus transmet toutes les 30 secondes des données de control.

Dès que le contact est interrompu ou que l'une des radios ne recoit pas les données de control de fois de suite, l'icone OUT clignote sur l'afficheur et un Beep retenti.

Cette fonction peut être activé seulement si la fonction "D'urgence" est désactivé.

1. Appuyez sur la touche MENU jusqu'à afficher "OUT" et "Or of", selec-tionnez "Or on" (activer) à l'aide des touches ▲▼.

2. Éteignez les deux radios.

3. Allumez les deux radios en même temps.

4. Appuyez sur la touche MENU jusqu'a afficher "OUT" et "Or on", selec-tionnez "Or of' (désactivé) à l'aide des touches ▲▼.
5. Pour confirmer toute série appuyez sur PTT ou attendez 5 se
   condes.

Éclairage de l'afficheur

S'il n'y a pas assez de lumière pour dire correctement l'afficheur, appuyez un court instant sur EMG et l'afficheur s'éclaire alors pour une durée de 5 secondes. A chaque appuie sur cette touche l'afficheur s'illumine.

Économie d'énergie

L'économie d'énergie batterie permet une réduction jusqu'à 50%, L'économie s'active automatiquement quand la radio ne recoit pas de signal plus de 7 secondes. Quand les batteries sont déchargées l'icone s'affiche à l'écran, replacez les batteries ou rechargez les.

L'économie d'énergie n'est active que si la fonction d'urgence est désactivée.

Rechargement des batteries

1. Connecter l'adaptateur secteur, puis connecter la jack au support de bureau.
2. Placer votre radio dans le socle du chargeur de bureau. La LED rouge du chargeur s'allume.
3. Un rechargement complet nécessite 12/14 heures.
4. Quand la charge est complète retirez la radio du chargeur et débrancher l'adaptateur secteur.

Ne surchargez pas les batteries! Quand la charge est complète le chargeur ne s'arrête pas automatiquement. N'oubliez pas malgré tous desterolir la radio du chargeur aussi tout que les batteries sont chargées, sinon la radio ou les batteries peuvent etre endommagées.

N'essayez pas de recharger des piles alcalines ou des batteries non rechargeable. Assurez vous que lorsque vous rechargez la radio, les batteries sont de type NiMH ou que le pack fournit soit en place de le compartment batteries!

Les piles alcalines ne sont pas rechargeables! Les batteries qui ne sont pas

prévue pour être recharges peuvent couler, exploser ou même brûler et cause des dégats!

Utiliser un autre chargeur que celui prévue peut cause des dommages à la radio ou provoqué une explosion et des dommages corporels.

Ne jeter pas les batteries dans le feu ou pres d'une source de chaleur, car elles peuvent exploser et cause des dommages corporels. Éliminez les batteries en respectant les lois en vigueurs.

Ne mélangez pas d'anciennes batteries avec des nouvelles ou d'un type différents ou qui a été utilisé d'une manière différente.

Canaux G9 Plus 8+ 16 préprogrammé (PMR446) + 1~69 (LPD)
G9E Plus 8+ 16 préprogrammé (PMR446)
Bande de fréquences 446.00625 ÷ 446.09375MHz (PMR446) 433.075 ÷ 434.775MHz (LPD)
Espacement des canaux 12.5 KHz (PMR446); 25 KHz (LPD)
Alimentation 6+/- 10% Vcc
Température de -20° à +55°C
Dimensions 58 (L)x 110 (H)x32 (P) mm
Poids (sans batteries) 114gr
Cycles d'utilisation TX 5%, RX 5%, stand-by 90%
Emetteur
Puissance RF 10 or 500 mW (programmable)
Modulation FM
Atténuations en vigueur avec les normes eu- ropéennes
Récepteur
Sensibilité @ 12dB Sinad 0,35μV
Réjection du canal Adjacent 70dB
Sortie Audio	300mW @ 10% THD
Fréquences Intermédiaires	1st:21,4 MHz; 2nd:450 KHz
Jack pour micro et charge externe	stéréo 2,5 mm
Jack pour haut parleur externe	mono 3.5 mm

Ces specifications sont susceptibles d'être modifiées sans préavis.

Par la presente, CTE International déclare que cet apparéil G9/G9E Plus est conforme aux exigences essentielles et aux autres dispositions de la Directive 1999/5/CE.

ATTENTION: L'alimentation en connexion directe avec courant alternatif / courant continu doit être utilisé pour déconnecter l'émetteur-receptein du réseau; le chargeur de bureau doit être positionné à proximité de l'appareil et facilement accessible.
