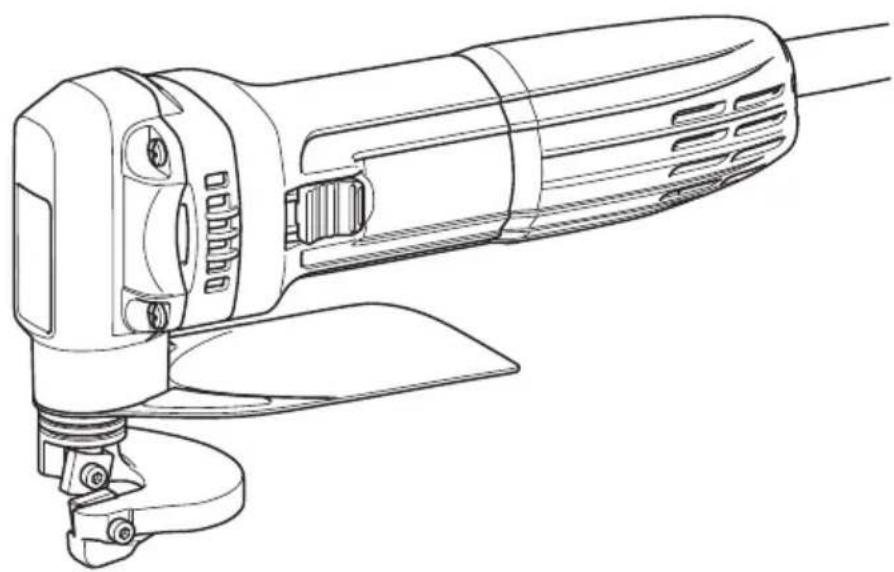

JS1602

013083 013085

1

013077 013078

3

013079 013080

5

7
013081 013082

9

013084 004700

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1 Stroomschakelaar
2 Maat voor roestvrijstaaldijke: 1,2 mm
3 Maat voor zachtstaaldijke: 1,6 mm
4 Zeskant-inbussleutel

5 Loszetten
6 Borgbout bovenste mes
7 Onderste mes
8 Bovenste mes
9 Meshouder
10 Dunne slitting

11 Vastdraaien
12 Geen kier of spelimg openlaten
13Juk
14 Stelschroef onderste mes
15 Kniplijn

TECHNISCHE GEGEVENS

Model JS1602
Maximale snijcapaciteit	Staal tot maximaal 400 N/mm2	1,6 mm (16 ga.)
	Staal tot maximaal 600 N/mm2	1,2 mm (18 ga.)
	Staal tot maximaal 800 N/mm2	0,8 mm (22 ga.)
	Aluminium tot maximaal 200 N/mm2	2,5 mm (13 ga.)
Minimale snijcirkel 30 mm
Aantal snijbewegingen per minuut (min-1)		4
Totale lenghte 255 mm
Nettogewicht 1,6 kg
Veiligheidsklasse /II		回

In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen+zonder voorafgaande kennisgeving.
- De technische gegevens können van land tot land verschillen.
Gewicht volgens de EPTA-procedure 01/2014

ENE037-1

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het knippen van staalplaat en roestvrijstaalplaat.

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gebruikt. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een niet-geaard stopcontact worden aangesloten.

GEA010-2

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING!

Lees

alle

veilgheidswaarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u Niet alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kuren raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van hetlichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

GEB027-3

VEILIGHEIDSVOORSCHRIFTEN VOOR DE PLAATSCHAAR

1. Houd het gereedschap stevig vast.
2. Zet uw werkstuk stevig vast.
3. Kom met uw handen nicht te zich bij bewegende onderdelen.
4. De randen en afgeknipte spaanders van het werkstuk zijn uiterst scherp. Draag handschoenen. Draag bij voorkeur ook schoenen met ditke zolen, om eventuele verwondingen te voorkomen.
5. Plaats het gereedschap Niet op de afgeknipte spaanders van het werkstuk. Dit kan beschadiging en defect van het gereedschapveroorzaken.
6. Laat het gereedschap Niet ingeschakeld anschter. Schakel het gereedschap alleen in wanner u het stevig vasthoudt.
7. Zorg ook alkijd dat u stevig op een solide bodem staat. Let bij het werken op hoge plaatsen op dat o zich niemandrecht onder u bevindt.
8. Raak het mes of het werkstuk onmiddelijk na het werk nog Niet aan; deze kuren gloeiend heet zich en brandwonden veroorzaken.

9. Pas op dat u niet in elektrische draden snijdt. Dat kan elektrische schokken en ernstige ongelukken veroorzaken.

10. Laat het gereedschap Niet onnodig lang draaien in onbelaste toestand.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

LAAT NIET uw vertrouwdheid met het gereedschap (na regelmatig gebruik) omslaan in slordigheid of onachtzaamheid omtrent de strikt na te leven veiligheidsvoorschriften voor dit product. VERKEERD GEBRUK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Zorg algid dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is verwijderd alvorens de functies op het gereedschap te controleren of af te stellen.

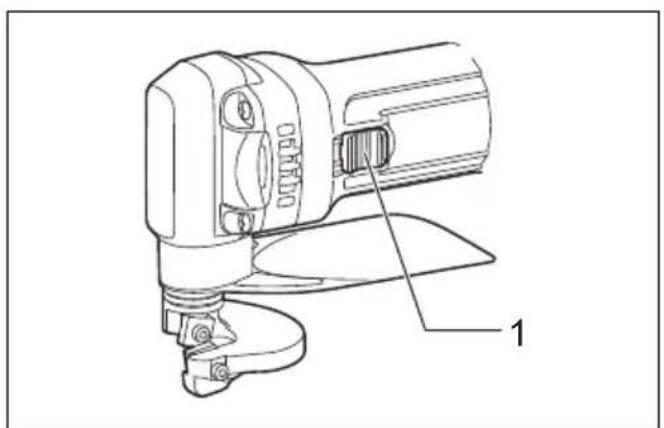

Werking van de schakelaar (Fig. 1)

LET OP:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de schuifschakelaar op de juiste manier schakelt en terugkeert maar de "UIT" stand wanner u op de achterkant van de schuifschakelaar drukt.
• De schakelaar kan in de "AAN"-stand vergrendeld worden, hetgeen bij langdurig gebruik comfortabeler werkt. Wees extra voorzichtig wonneer u de schakelaar in de "AAN"-stand vergrendelt en houd het gereedschap.altijd stevig vast.

Om het gereedschap te starten, schuift u de aan/uitschakelaar maar de "I (AAN)"-stand. Voor continu gebruik drukt u de voorkant van de schuifschakelaar in, om die te vergrendelen.

Om het gereedschap te stoppen, drukt u op de城县kant van de aan/uit-schakelaar en schuift u die aan de "O (UIT)"-stand.

Toegestane snijdkte (Fig. 2)

De groef in het juk doet dienst als diktemaat voor de te knippen zachtstaalplaat of roestvrijstaalplaat. Als het materiaal in de groef past, kan het gereedschap dit knippen.

De dikte van het door te knippen materiaal hangt af van het soort materiaal (de treksterkte ervan). De maximale knipdikte voor diverse materialen worden in de tabel hieronder aangegeven. Probeer Niet om materialen te knippen met een grotere dikte dan hier staat aangegeven, want dat kan leiden tot defecten aan het gereedschap en/of lichamelijk letsel. Werk dus altijd binnen de dikte die in de tabel staat aangegeven.

Material	Treksterkte (N/mm2)	Max. knipdikte (mm)
Zachtstaal (A) 400 1,6 (16 ga)
Hardstaal (B) 600 1,2 (18 ga)
Roestvrijstaal 800 0,8 (22 ga)
Aluminium plaat 200 2,5 (13 ga)

006425

INEENZETTEN

LET OP:

• Zorg alsstijd dat het gereedschap is uitgeschakeld en de stekker uij het stopcontact is verwijderd alvorens enig werk aan het gereedschap uij te voeren.

Controle van de messen

Controleer voor het gebruik van het gereedschap alsijd eerst de messen op slijtage. Botte of versleten messen veroorzaken een slechte knipbeweging en verkorten de levensduur van het gereedschap.

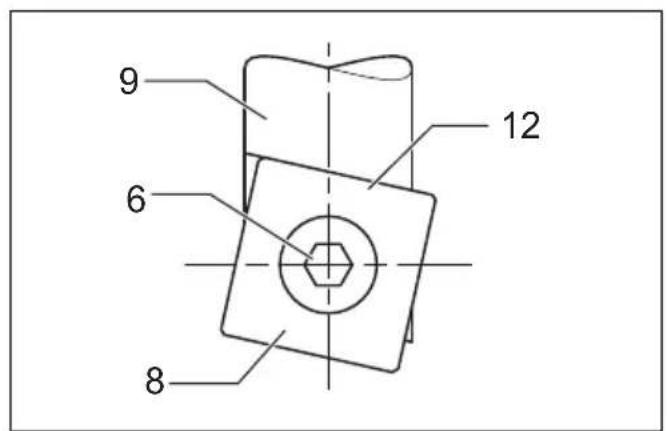

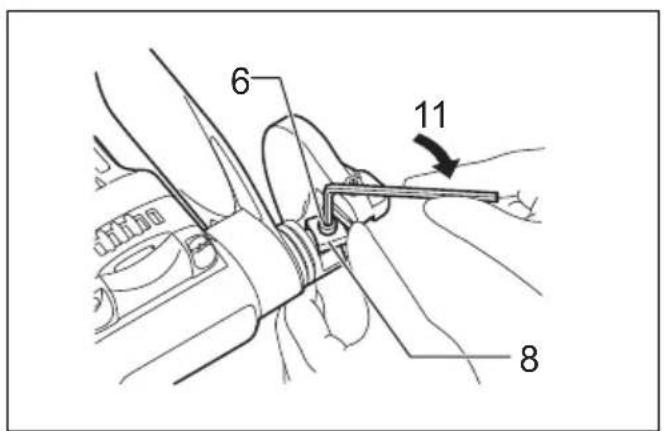

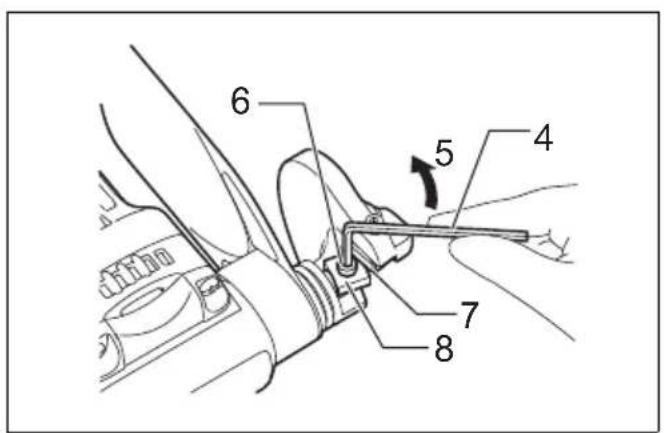

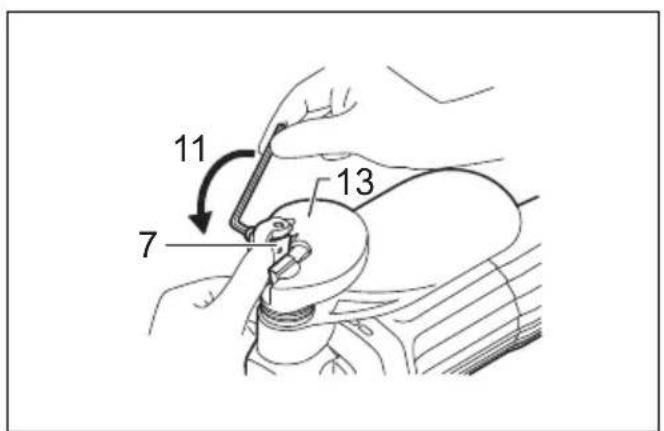

Draaien of verrangen van de snijmessen (Fig. 3, 4, 5, 6, 7 en 8)

Zowel het bovenste als het onderste mes heeft aan beiden kanten (de voor- en achterkant) vier snijranden. Wanneer de snijrand bot geworden is, dient u het bovenste en onderste mes 90^ te draaien zodat de(APpe snijranden zichtaar worden.

Wanner alle acht randen van zowel het onderste als het bovenste mes bot geworden zijn, dient u beiden messen door neue te verrangen. Telkens wanner u de messen draait of vernieuwt, gaat u als volgt te werk.

Verwijder de borgbouten van de messen met de bijgeleverde zeskant-inbussleutel en draai of vernieuw daarna de messen.

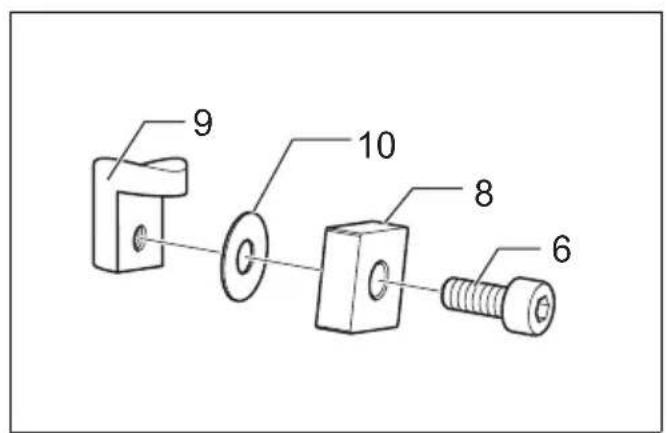

Bij sommige gereedschappen zit er een sluitring:tussen het bovenste mes en de meshouder. Als het gereedschap zo'n sluitring heeft, gebruikt u dan tijdens het hermonteren ook vooral de dunne sluitring.

OPMERKING:

• Bij het onderste mes worden er geen dunne sluitingen gebruikt.

Monteer het bovenste mes en zet de borgbout van het bovenste mes vast met de zeskant-inbussleutel. Druk het bovenste mes omhoog verwijl u de bout vastzet.

Na het vastzetten van het bovenste mes dient u op te letten dat er geen kier of speling open blijftussen het bovenste mes en het afgeschuinde oppervlak van de meshouder.

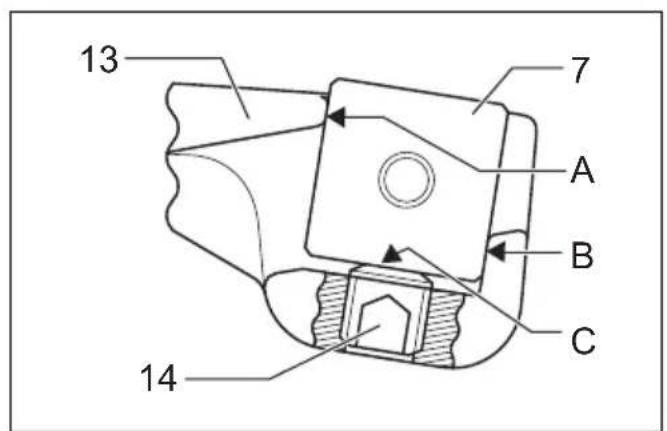

Wanner u het onderste mes op het juk monteert, dient u het onderste mes zodanig gegen het juk te duwen dat het in aanraking komt met de afgeschuinde gedeeltes A en B van het juk en de bovenkant C van de stelschroef van het onderste mes terwijl u de borgbout van het onderste mes vastzet. Bij het monteren mag er:tussen A,B en C geen kier of speleng open blijven.

OPMERKING:

• De stelschroef van het onderste mes is in de fabriek vast gemonteerd. Probeer er Niet mee te knoeien.

BEDIENING

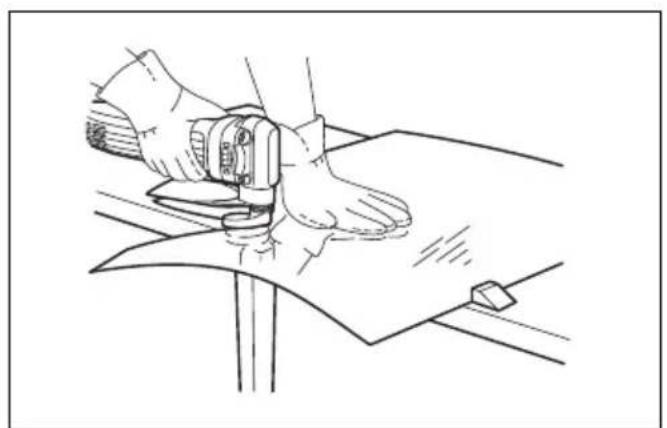

Vasthouden van materiaal en methode van knippen (Fig. 9)

WAARSCHUWING:

• Voordat u het gereedschap gaat gebruiken, dient u vooral de borgbout van het bovenste mes en de borgbout van het onderste mes stevig vast te zetten. Als er een bout loszt, zou een van de messen los kuren raken en ernstige verwondingen+kunnenveroorzaken.
• Voor het knippenplaatst u de plaatschaar zo op het werkstuk dat het afgeknipte materiaal aan de rechterkant van de gebruiker komt.

De te knippen materialen moeten op de werkbank worden vastgezet met behulp van geschikte werkklemmen.

Houd het gereedschap altijd stevig vast met een hand aan de behuizing. Raak het metalen gedeelte Niet aan. Beweeg de plaatschaar parallel aan het material.

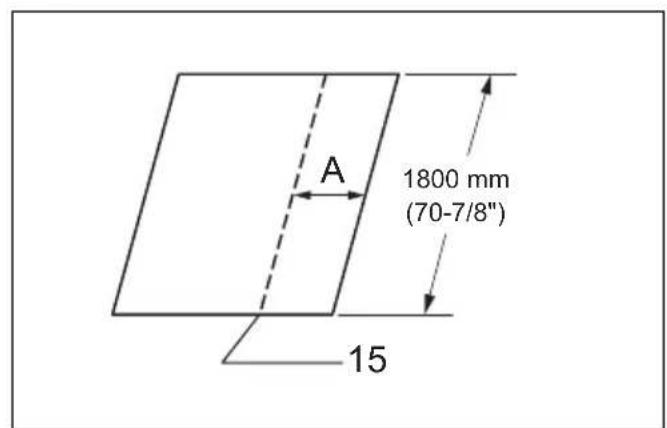

Maximale afknipbreedte (Fig. 10)

Blijf steeds binnen de voorgeschreven maximale afknipbreedte (A): Bij een lenghte van 1800 mm.

Zachtstaal (dikte) 1,6 mm	minder dan 1,2 mm
Max. afknipbreedte (A)	100 mm Onbregensd

Roestvrijstaal (dikte) 1,2 mm	minder dan 1,0 mm
Max. afknipbreedte (A)	80 mm Onbegrensd

006430

Minimale snijcirkel

De snijcirkel mag minimaal 30~mm bij het knippen van zachstaal met een dikte van 1,0 mm.

ONDERHOUD

LET OP:

Zorg alsstijd dat het gereedschap is uitgeschakeld en de stekker uij het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol endergelijk. Hierdoor können verkleuring, verrormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, inspectie en verranging van de koolborstels, en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd bij een erkend Makita servicecentrum, en altojd met gebruik van originele Makita verrangingsonderdelen.

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreiben. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzijnde Makita servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

• Snijbladen
  Zeskant-inbussleutel
• Sleutelhouser

OPMERKING:

• Sommige onderdelen in deze lijst können bij het gereedschap zich meeverpakt als standard-accessoires. Deze können van land tot land verschillen.

ENG905-1

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN62841-2-8:

$$ \text {G e l u i d s d r u k n i v e a u} \left(\mathrm {L} _ {\mathrm {p A}}\right): 7 9 \mathrm {d B} (\mathrm {A}) $$

$$ \text {O n n a u w k e u r i g h e d} (K): 3 \mathrm {d B} (A) $$

Tijdens het werkken kan het geluidsniveau 80 dB (A) overschrijden.

ENG907-1

OPMERKING:

• De opgegeben geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ kuren worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.
• De opgegeven geluidsemissiewaarde(n) kan/konnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING:

Draag gehoorbescheming.
- De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
- Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus,zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait,naast de ingeschakelde tijsduur).

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN62841-2-8:

Toepassing: knippen van metaalplaat

Trillingsemissie (a_p):7,0m / s^2

Onnauwkeurigheid (K): 1,5 m/s²

OPMERKING:

• De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichgebaseerd op een schatting van de bloatstellingonder practijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus,zoals detijdsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait,naast de ingeschakelde tijdsduur).

EG-VERKLARING VAN CONFORMITEIT

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgesloten als

Aanhangsel A bij deze gebruiksaanwijzing.
