Producttype	Beheerde netwerkswitch (Managed switch)
Model	JetStream Rackmount TLSF1048
Merk	TP-Link
Aantal Ethernet-poorten	48 RJ45-poorten 10/100/1000 Mbps
SFP-sleuven	4 SFP-sleuven (gigabit)
Consolepoort	1 RJ45 consolepoort (CLI-toegang)
Voeding	Netstroom 100-240 V AC, 50/60 Hz
Montage	Op bureau (rubber voetjes) of in 19-inch rack (beugels meegeleverd)
Afmetingen (L x B x H)	440 x 220 x 44 mm (1U)
Gewicht	Ongeveer 3,5 kg
Configuratiemethoden	Webinterface (HTTP), CLI (console), gecentraliseerde controller, speciale utility
Standaard IP-adres	192.168.0.1
Standaard inloggegevens	Gebruikersnaam: admin, Wachtwoord: admin
Veiligheid	Houd uit de buurt van water, vuur en vocht; niet demonteren; stopcontact gemakkelijk bereikbaar
Onderhoud en reiniging	Reinig met een droge doek; gebruik geen vloeibare of schurende middelen
Reserveonderdelen en repareerbaarheid	Niet door gebruiker te repareren; neem contact op met TP-Link support voor reparaties
Garantie	Beperkte fabrieksgarantie (zie verpakking of TP-Link website)
Algemene informatie	Voldoet aan CE-richtlijnen (2014/30/EU, 2014/35/EU, 2011/65/EU)

Veelgestelde vragen - JetStream Rackmount TLSF1048 TP-LINK

Hoe installeer ik de switch op een bureau?

Plaats de switch op een vlak en stevig oppervlak. Verwijder de beschermfolie van de plakstrip van de meegeleverde rubber voetjes, draai de switch om en bevestig de voetjes op de vier hoeken van het apparaat.

Hoe monteer ik de switch in een rack?

Controleer de aarding en stabiliteit van het rack. Bevestig de montagebeugels aan elke zijkant van de switch met de meegeleverde schroeven, bevestig vervolgens de switch aan het rack met geschikte bouten (niet meegeleverd).

Wat is het standaard IP-adres van de switch?

Het standaard IP-adres is 192.168.0.1. Om toegang te krijgen, configureer uw computer met een IP-adres in hetzelfde subnet (bijv. 192.168.0.x) en een subnetmasker 255.255.255.0.

Wat zijn de standaard inloggegevens voor toegang tot de webinterface?

De standaard gebruikersnaam en wachtwoord zijn admin (in kleine letters). Voer deze in in de velden Gebruikersnaam en Wachtwoord nadat u http://192.168.0.1 in een browser hebt geopend.

Hoe configureer ik de switch via de webinterface?

Sluit uw computer aan op de switch. Open een browser en voer het IP-adres van de switch in (standaard 192.168.0.1). Log in met admin/admin, waarna u de instellingen kunt configureren via de beheerinterface.

Kan ik de switch gebruiken met SFP-modules?

Ja, de switch heeft SFP-sleuven waarmee SFP-modules (bijvoorbeeld glasvezel) kunnen worden aangesloten. Plaats de module eenvoudig in de sleuf tot deze vastklikt.

Hoe reset ik de switch naar fabrieksinstellingen?

De handleiding vermeldt geen resetknop. Over het algemeen kunt u dit doen via de webinterface (optie Reset) of via de CLI. Als de switch vastloopt, neem dan contact op met TP-Link support.

Wat te doen als ik geen toegang krijg tot de webinterface?

Controleer of uw computer zich in hetzelfde subnet bevindt (IP-adres 192.168.0.x). Zorg ervoor dat de switch is ingeschakeld en de Ethernetkabel correct is aangesloten. Probeer de firewall tijdelijk uit te schakelen.

Hoe zorg ik voor de veiligheid van de switch?

Plaats de switch uit de buurt van water, vuur en vocht. Probeer niet om het te demonteren. Gebruik een gemakkelijk bereikbaar stopcontact. Volg de veiligheidsinstructies in de handleiding.

Is de switch compatibel met alle racks?

De switch is ontworpen voor montage in een standaard 19-inch rack. Zorg ervoor dat het rack stabiel is en correct is geaard. Gebruik de meegeleverde beugels en geschikte bouten (niet meegeleverd).

GEBRUIKSAANWIJZING JetStream Rackmount TLSF1048 TP-LINK

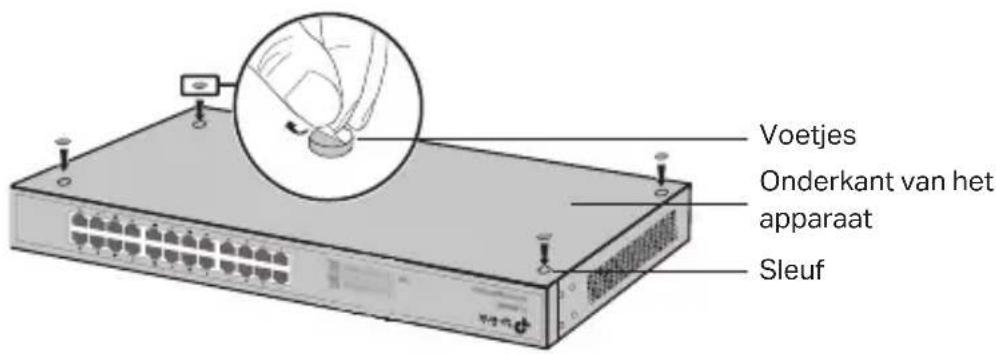

Om het apparaat op een bureau te installereren, volg onderstaande stappen:

1. Plaats het apparaat op een vlakke ondergrond dat sterk genoeg is om het gehele gewicht en de aansluitingen van het apparaat te ondersteunen.
2. Verwijder de papiertjes van de rubberen voetjes.
3. Draai het apparaat om en bevestig de meegeleverde rubberen voetjes op de verzonken gedeelten op de onderkant van elke hoek van het apparaat.

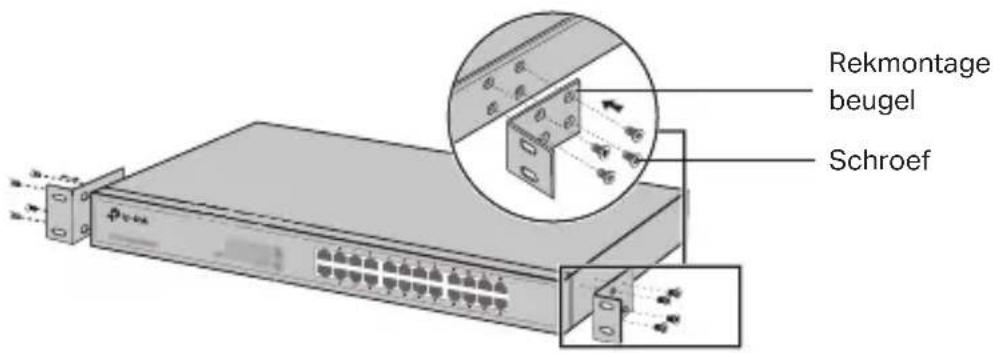

- Rek installmentie

Om het apparaat in een rekt te installereren, volg de onderstaande beschreiben instructies:

1. Controller de a Harding en de stabiliteit van het rek.
2. Bevestig de meegeleverde rek-montage beugels aan beiden kanten van het apparaat met behulp van de meegeleverde schroeven.

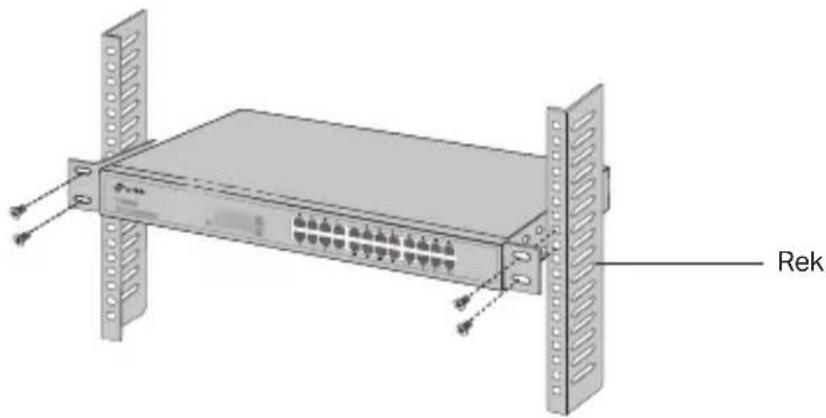

1. Nadat de beugels aan het apparaat bevestigd zich, gezruikt u geschikte schroeven (niet meegeleverd) om de beugels aan hetrek te bevestigen.

Verbinding

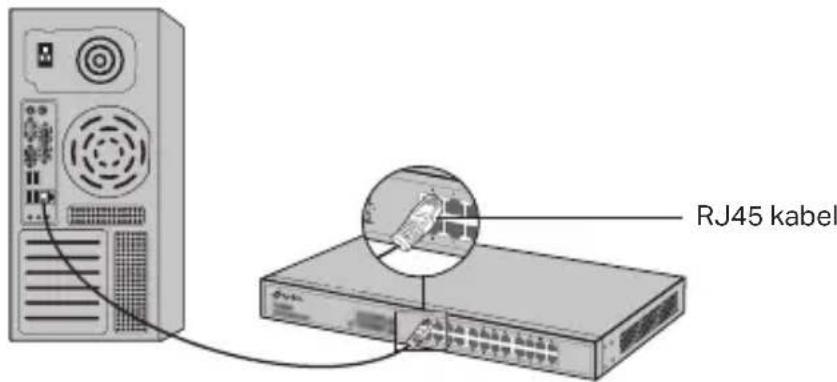

- Ethernet poort

Verbind een ethernet poort van de switch met de computer met behulp van een RJ45 kabel zoals op het volgende figuur weergegeven.

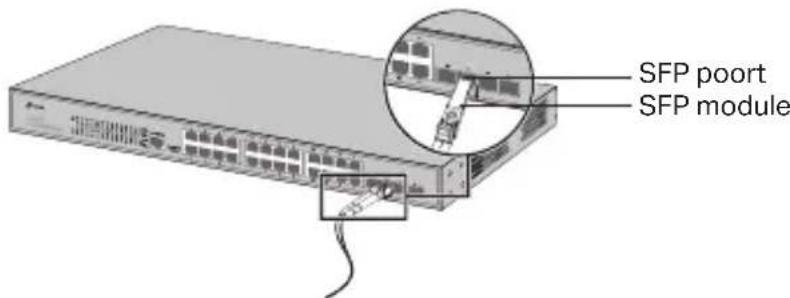

SFP poort

Voor switches met SFP poorten=kunt u een SFP poort met een SFP module verbinden. Wanner een SFP transceiver is geinstalleerd in een sleuf en deze heeft een geldige verbinding op de poort, dan za de bijbehorende RJ45 poortuitgeschakeld worden en kan deze Niet gebruikt worden.

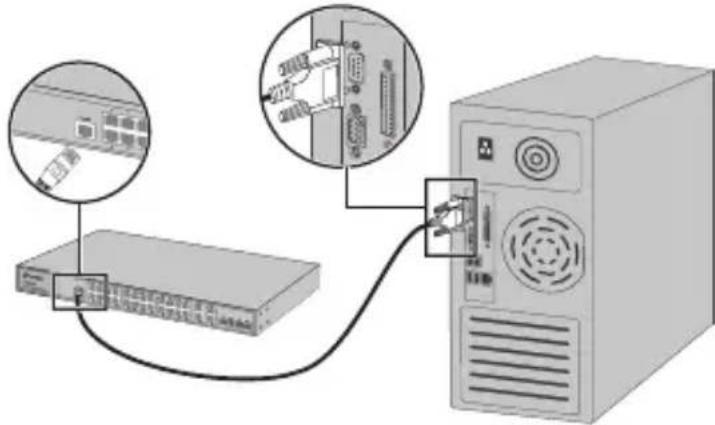

- Console Poort

Voor switches met een console poort, u kunt de console poort met uw computer verbinden door middel van een console kabel. Vervolgens=kunt u de CLI laden om uw switch te beheren.

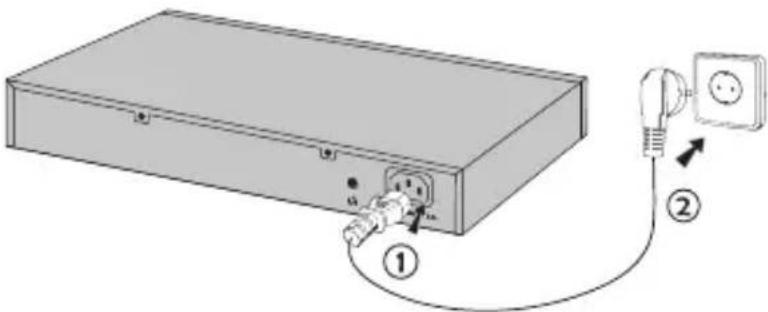

- Inschakelen

Steek de vrouwelijkke connector van de meegeleverde stroomkabel in het stopcontact van het apparaat en de mannelijke connector in het stopcontact.

Configuratie

(Niet beschikbaar voor Unmanaged Switches)

- Configureer de switch met behulp van de GUI

1. Stel het IP adres van uw PC in, in hetzelfde subnet van de switch. Het IP adres is 192.168.0.x ("x" is elk nummer variërend:tussen 2 en 254);het subnetmasker is 255.255.255.0.

2. Open een webbrowser en typ het standard beheer adres http://192.168.0.1 in in de adresbalk van de browser en druk daarna op de Enter toets.

3. Voer admin in voor zowel de Gebruikersnaam als het wachtwoord, beiden inkleine letters. Klik verwolgens op de Login knop of druk op de Enter toets.

4. Na een succesvolle login=kunt u de switch op de beheer网页 configureren.

- Configureer de switch met behulp van de controller

(Geldt alleen voor smart switches, easy managed switches en managed switches)

U kurz de controller gebruiken om het volledige netwerk van switches centraal te beheren. Raadpleeg de productspecificaties en de gebruikershandleiding van de controller voor meer informatie over hoe u dit kurz去做.

- Configureer de switch door gebruik te make van de CLI

(Alleen voor Smart Switches en Managed Switches)

U kurz inloggen op de switch en toegang tot de CLI verkrijgen om de switch te beheren. Voor uitgebrende instructies over hoe u dit kurz doen, raadpleeg de CLI gids.

- Configureer de Switch door gebruik te makev van het hulpprogramma

(Alleen voor Easy Smart Switches)

U kurz de Easy Smart Configuration Utility gebruiken om uw gehele netwerken van Easy Smart Switches te beheren. Vooruitgebrende instructies over hoe u dit kurz doen, raadpleef de Utility Gebruikershandleiding.

Montering

Veiligheidsinformatie

• Houdt het apparaat uit de buurt van water, vuur, vochtigheid of warme omgevingen.
• Probeer het apparaat Niet te demonteren, repareren of aan te passen. Als u hulp nodig hebt, neem dan contact met ons op.
• Het stopcontact要去 zich nabij het apparaat bevinden en goed toegankelijk়.
• De stekker van het netsnoer worden gebruikt om het apparaat UIT te schakelen. Zorg dat het stopcontact goed toegankelijk is.
• Plaats het apparaat met de onderkant waar beneden wijzend.

Lees en volg bovenstaande veiligheidsinformatieijdens het gebruik van het apparaat. Wij hunen Niet garanderen dat er geen ongelukken of schade kan optreden als gevolg van onjuist gebruik van het apparaat. Gebruik dit product met zorg en gebruik op eigén risico.

TP-Link beperkte productgarantie

Geldt alleen voor producten van het merk TP-Link. Voor meer informatie over de garantieperiode, voorwaarden en procedures kijk op: https://www.tp-link.com/nl/support

DEZE GARANTIE GEEFT U SPECIFIEKE WETTELIJKE RECHTEN EN U KUNT NOG ANDERE RECHTEN HEBBEN, DIE PER LAND (OF PER PROVINCE) KUNNEN VERSCHILLEN.

VOOR ZOVER TOEGESTAAN DOOR DE PLAATSELIJKE WETGEVING ZIJN DEZE GARANTIE EN HET VERMELDE VERHAAL EXCLUSIEF EN KOMEN DIE IN DE PLAATS VAN ALLE ANDERE GARANTIES, VERHALEN EN VOORWAARDEN.

TP-Link geeft garantie op het hardware product van het merk TP-Link in de originele verpakking voor gebreken in materialen en fabricage indien normaal gebruikt in overeenstemming met de richtlijnen van TP-Link gedurende een bepaaldeperiode afhankelijk van de service terplaatse vanaf de oorspronkelijke datum van aanschaf via de detailhandel door de eindgebruiker-koper.

Svenska

Sakerhetsinformation

TP-Link vverklaart hierbij dat dit apparaat in overeenstemming is met de essentiele eissen en andere relevante bepalingen van de richtlijnen 2014/30/EU, 2014/35/EU, 2011/65/EU en (EU)2015/863.

De oorspronkelijke EU verklaring van overeenstemming is te vinden op https://www.tp-link.com/en/support/ce/
