JetStream Rackmount TLSF1048 - Schalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Managed Switch (verwaltbarer Switch)
Modell	JetStream Rackmount TLSF1048
Marke	TP-Link
Anzahl Ethernet-Ports	48 RJ45-Ports 10/100/1000 Mbps
SFP-Steckplätze	4 SFP-Steckplätze (Gigabit)
Console-Port	1 RJ45 Console-Port (CLI-Zugriff)
Stromversorgung	Netzteil 100-240 V AC, 50/60 Hz
Montage	Auf Tisch (Gummifüße) oder in 19-Zoll-Rack (Winkel enthalten)
Abmessungen (B x T x H)	440 x 220 x 44 mm (1U)
Gewicht	Ca. 3,5 kg
Konfigurationsmethoden	Webinterface (HTTP), CLI (Konsole), zentraler Controller, dediziertes Dienstprogramm
Standard-IP-Adresse	192.168.0.1
Standard-Anmeldedaten	Benutzername: admin, Passwort: admin
Sicherheit	Von Wasser, Feuer und Feuchtigkeit fernhalten; nicht zerlegen; leicht zugängliche Steckdose verwenden
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine flüssigen oder scheuernden Reinigungsmittel verwenden
Ersatzteile und Reparierbarkeit	Nicht durch den Benutzer reparierbar; bei Reparaturen TP-Link-Support kontaktieren
Garantie	Eingeschränkte Herstellergarantie (siehe Verpackung oder TP-Link-Website)
Allgemeine Informationen	Konform mit EU-Richtlinien (2014/30/EU, 2014/35/EU, 2011/65/EU)

Häufig gestellte Fragen - JetStream Rackmount TLSF1048 TP-LINK

Wie installiere ich den Switch auf einem Tisch?

Stellen Sie den Switch auf eine ebene und feste Oberfläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße, drehen Sie den Switch um und befestigen Sie die Füße an den vier Ecken des Geräts.

Wie montiere ich den Switch in einem Rack?

Überprüfen Sie die Erdung und Stabilität des Racks. Befestigen Sie die Montagewinkel an jeder Seite des Switches mit den mitgelieferten Schrauben, dann befestigen Sie den Switch mit passenden Schrauben (nicht im Lieferumfang) am Rack.

Wie lautet die Standard-IP-Adresse des Switches?

Die Standard-IP-Adresse ist 192.168.0.1. Um darauf zuzugreifen, konfigurieren Sie Ihren Computer mit einer IP-Adresse im selben Subnetz (z.B. 192.168.0.x) und einer Subnetzmaske 255.255.255.0.

Welche Standard-Anmeldedaten für den Zugriff auf die Weboberfläche?

Der Standard-Benutzername und das Standard-Passwort sind admin (Kleinbuchstaben). Geben Sie sie in die Felder User Name und Password ein, nachdem Sie http://192.168.0.1 in einem Browser geöffnet haben.

Wie konfiguriere ich den Switch über die Weboberfläche?

Verbinden Sie Ihren Computer mit dem Switch. Öffnen Sie einen Browser und geben Sie die IP-Adresse des Switches ein (192.168.0.1). Melden Sie sich mit admin/admin an, dann können Sie die Einstellungen über die Administrationsoberfläche konfigurieren.

Kann ich den Switch mit SFP-Modulen verwenden?

Ja, der Switch verfügt über SFP-Steckplätze, die den Anschluss von SFP-Modulen (z.B. für Glasfaser) ermöglichen. Stecken Sie das Modul einfach in den Steckplatz, bis es einrastet.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Die Anleitung gibt keinen Reset-Knopf an. Im Allgemeinen können Sie dies über die Weboberfläche (Option Reset) oder über die CLI tun. Wenn der Switch blockiert ist, kontaktieren Sie den TP-Link-Support.

Was tun, wenn ich nicht auf die Weboberfläche zugreifen kann?

Überprüfen Sie, ob Ihr Computer im selben Subnetz ist (IP-Adresse 192.168.0.x). Stellen Sie sicher, dass der Switch eingeschaltet und das Ethernet-Kabel richtig angeschlossen ist. Versuchen Sie, die Firewall vorübergehend zu deaktivieren.

Wie gewährleiste ich die Sicherheit des Switches?

Halten Sie den Switch von Wasser, Feuer und Feuchtigkeit fern. Versuchen Sie nicht, ihn zu zerlegen. Verwenden Sie eine leicht zugängliche Steckdose. Befolgen Sie die Sicherheitshinweise in der Anleitung.

Ist der Switch mit allen Racks kompatibel?

Der Switch ist für die Montage in einem standardmäßigen 19-Zoll-Rack ausgelegt. Stellen Sie sicher, dass das Rack stabil und ordnungsgemäß geerdet ist. Verwenden Sie die mitgelieferten Winkel und passende Schrauben (nicht im Lieferumfang).

BEDIENUNGSANLEITUNG JetStream Rackmount TLSF1048 TP-LINK

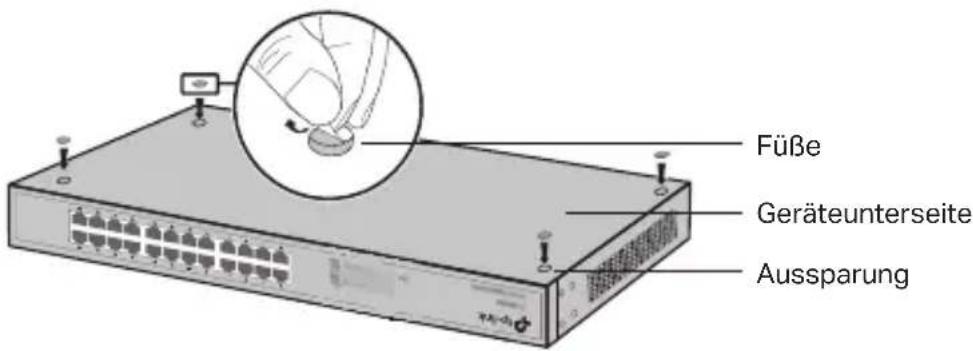

Zum Betrieb auf einem Tisch gehen Sieitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifuben.
3. Bringen Sie die Gummifübe auf der Unterseite des Gerätes an den darauf vorgesehenen Stellen an.

- Rackmontage

Zum Betrieb in einem Rack folgen Sieitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.

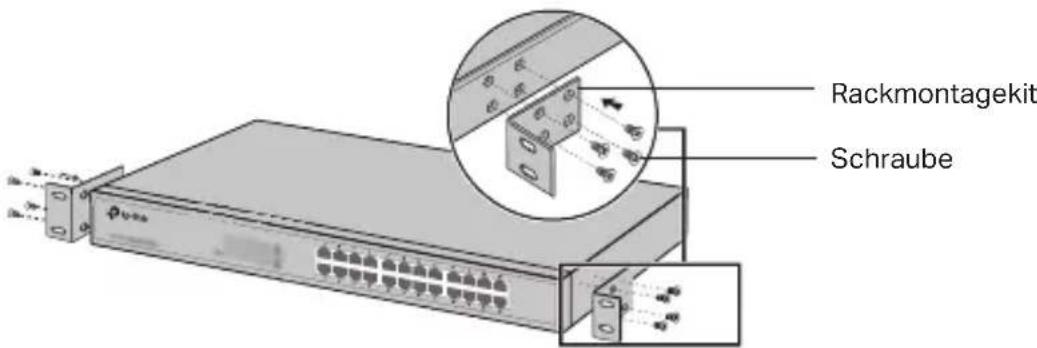

2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

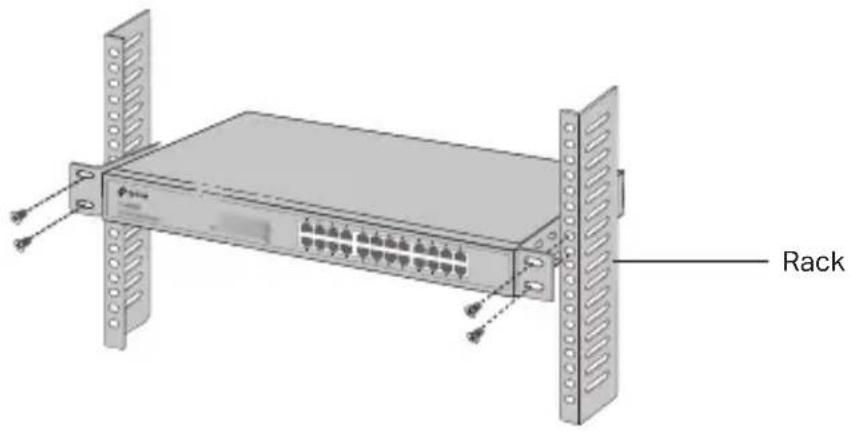

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihr dem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

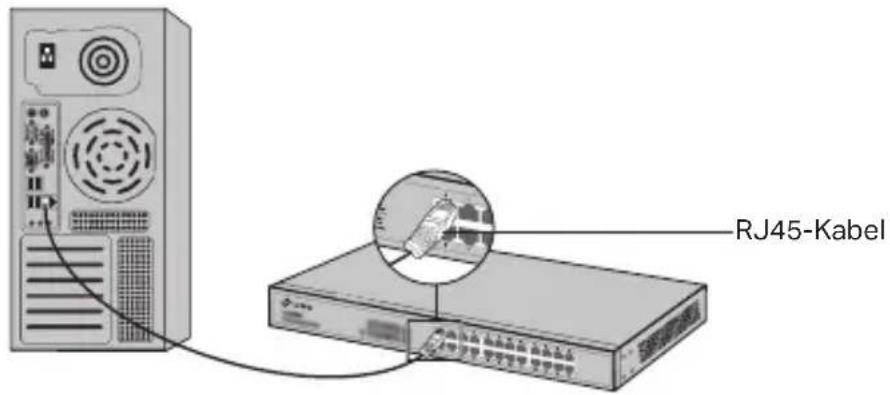

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihr dem Computer, wie im Bild gezeigt.

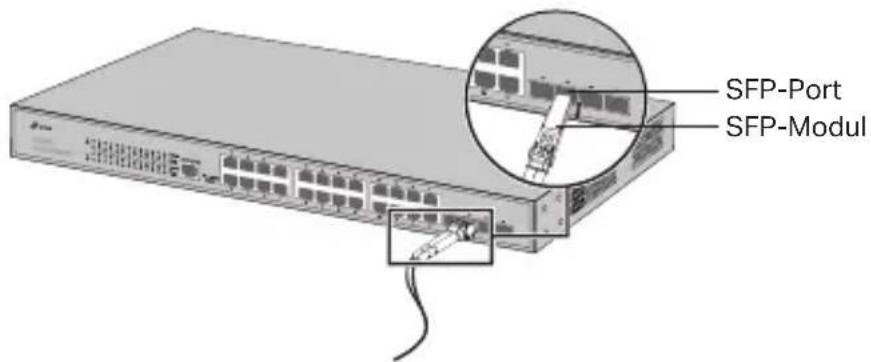

SFP-Port

Hat ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an thisem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

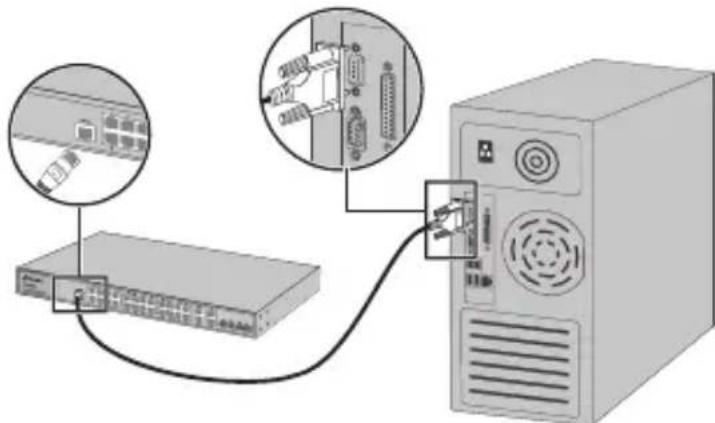

Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittel eines Konsolenkabels mit Ihrrem Computer verbunden werden. Damit sind Sie in der Lage, ihren Switch über CLI zu konfigurieren.

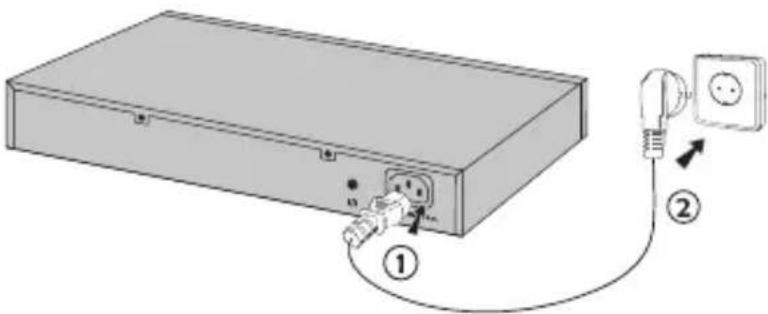

- Einsatzen

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

Konfiguration

(Nicht verfügbar für unmanaged Switches)

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihr Schmitt eine IP-Adresse aus dem selbst Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.

3. Geben Sie admin als Benutzername und Password ein.
   Klicken Sie dann Login oder drücken Sie Enter.

4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfigurieren Sie den Switch mithilfe des Controllers

(Nur für Smart Switche, Easy Managed Switche und Managed Switche)

Sie können den Controller verwenden, um das gesamte Netzwerk der Switchezentral zu verhalten. Detaillierte Informationen darüber, wie Sie es einstellen können, enthalten Sieitte den Produktspezifikationen und dem Controller-Benutzerhandbuch.

- Konfiguration mittels CLI (Kommandozeile)

(Nur für Smart-Switches und Managed Switches)

Sie können ihren Switch auch über CLI verhalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys

(Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationsstools können Sie alle Easy-Smart-Switches in Ihr dem Netz zentral verhalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Halten Sie das Gerät fern von Wasser, Feuchtigkeit, Feuer oder sehr warmen Umgebungen.
• Versuchen Sie nicht, das Gerät auseinanderzunehmen oder zu manipulieren. Wenn Sie Service benötigen, kontaktieren Sie unsitte.
  Die Steckdose muss sich in der Höhe des Geräts befinden und leicht zugänglich sein.
• Der Stecker des Netzkabels wird als Trennvorrichtung verwendet, die Steckdose muss leicht zugänglich sein.
• Platzieren Sie das Gerät mit seiner Unterseite nach unten.

Bitte folgen Sie diesen Anweisungen, wenn sie das Gerät betreiben. Bei unsachgemäßer Verwendung können wir nicht garantieren, dass keine Unfälle oder Schäden auftreten. Behandeln Sie das Gerät pfleglich und auf eigene Gefahr.

Eingeschränkte Produktgarantie von TP-Link

Nur für Original-TP-Link-Produkte. Informationen über die Garantiezeit, Regelungen und Verfahrensweisen finden Sie unter https://www.tp-link.com/de/support

DIESE GARANTIE VERLEIHT IHNEN BESTIMME RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN THESE GARANTIE UND DIESEHILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UNDKONDITIONEN.

TP-Link garantiert für einen einwandfrei Zustand von originalverpackten TP-Link-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.

English

Safety Information

TP-Link erklärt hiermit, dass这点 Gerät die Grundanforderungen und andere relevante Vorgaben der Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 erfüllt. Die Original-EU-Konformitätserklärung kann in englishischer Sprache hier heruntergeladen werden: https://www.tp-link.com/en/support/ce/
