JetStream Rackmount TLSF1048 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau géré (Switch administrable)
Modèle	JetStream Rackmount TLSF1048
Marque	TP-Link
Nombre de ports Ethernet	48 ports RJ45 10/100/1000 Mbps
Emplacements SFP	4 emplacements SFP (gigabit)
Port console	1 port console RJ45 (accès CLI)
Alimentation	Secteur 100-240 V AC, 50/60 Hz
Montage	Sur bureau (pieds caoutchouc) ou en rack 19 pouces (équerres fournies)
Dimensions (L x P x H)	440 x 220 x 44 mm (1U)
Poids	Environ 3,5 kg
Méthodes de configuration	Interface web (HTTP), CLI (console), contrôleur centralisé, utilitaire dédié
Adresse IP par défaut	192.168.0.1
Identifiants par défaut	Nom d'utilisateur : admin, Mot de passe : admin
Sécurité	Tenir à l'écart de l'eau, du feu, de l'humidité ; ne pas démonter ; prise de courant facilement accessible
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support TP-Link pour toute réparation
Garantie	Garantie limitée constructeur (voir emballage ou site TP-Link)
Informations générales	Conforme aux directives CE (2014/30/UE, 2014/35/UE, 2011/65/UE)

FOIRE AUX QUESTIONS - JetStream Rackmount TLSF1048 TP-LINK

Comment installer le switch sur un bureau ?

Placez le switch sur une surface plane et solide. Retirez les protections des adhésifs des pieds caoutchouc fournis, retournez le switch et fixez les pieds aux quatre coins de l'appareil.

Comment monter le switch dans un rack ?

Vérifiez la mise à la terre et la stabilité du rack. Fixez les équerres de montage de chaque côté du switch à l'aide des vis fournies, puis fixez le switch au rack avec des boulons adaptés (non fournis).

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.0.1. Pour y accéder, configurez votre ordinateur avec une adresse IP du même sous-réseau (ex: 192.168.0.x) et un masque 255.255.255.0.

Quels sont les identifiants par défaut pour accéder à l'interface web ?

Le nom d'utilisateur et le mot de passe par défaut sont admin (en minuscules). Saisissez-les dans les champs User Name et Password après avoir ouvert http://192.168.0.1 dans un navigateur.

Comment configurer le switch via l'interface web ?

Connectez votre ordinateur au switch. Ouvrez un navigateur et saisissez l'adresse IP du switch (192.168.0.1 par défaut). Connectez-vous avec admin/admin, puis vous pouvez configurer les paramètres depuis l'interface d'administration.

Puis-je utiliser le switch avec des modules SFP ?

Oui, le switch dispose d'emplacements SFP permettant de connecter des modules SFP (par exemple en fibre optique). Insérez simplement le module dans l'emplacement jusqu'à ce qu'il s'enclenche.

Comment réinitialiser le switch aux paramètres d'usine ?

La notice ne précise pas de bouton de réinitialisation. En général, vous pouvez le faire via l'interface web (option Reset) ou via la CLI. Si le switch est bloqué, contactez le support TP-Link.

Que faire si je ne parviens pas à accéder à l'interface web ?

Vérifiez que votre ordinateur est dans le même sous-réseau (adresse IP en 192.168.0.x). Assurez-vous que le switch est sous tension et que le câble Ethernet est correctement connecté. Essayez de désactiver le pare-feu temporairement.

Comment assurer la sécurité du switch ?

Placez le switch à l'écart de l'eau, du feu et de l'humidité. Ne tentez pas de le démonter. Utilisez une prise de courant facilement accessible. Suivez les consignes de sécurité fournies dans la notice.

Le switch est-il compatible avec tous les racks ?

Le switch est conçu pour un montage en rack standard 19 pouces. Assurez-vous que le rack est stable et correctement mis à la terre. Utilisez les équerres fournies et des boulons adaptés (non fournis).

MODE D'EMPLOI JetStream Rackmount TLSF1048 TP-LINK

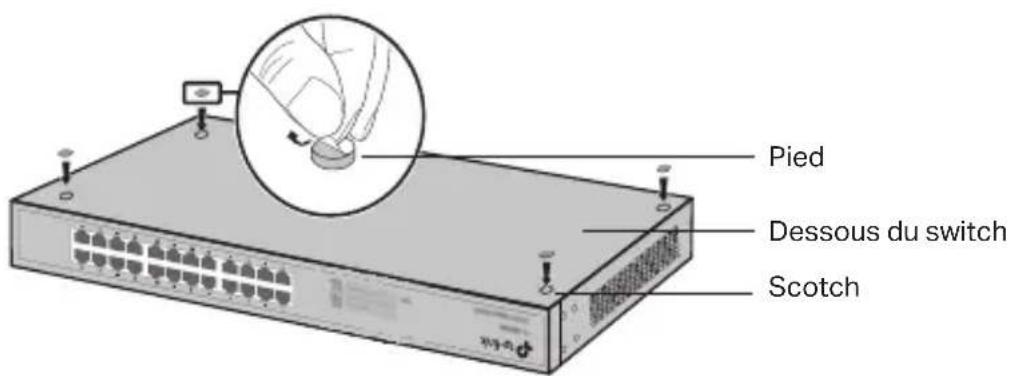

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protections prsentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

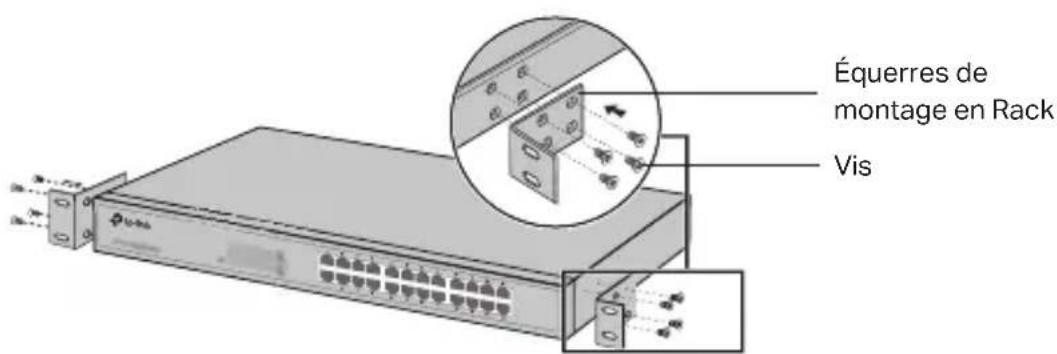

2. Fixer les équérres de montage de chaque côté du switch à l'aide des vis fournies.

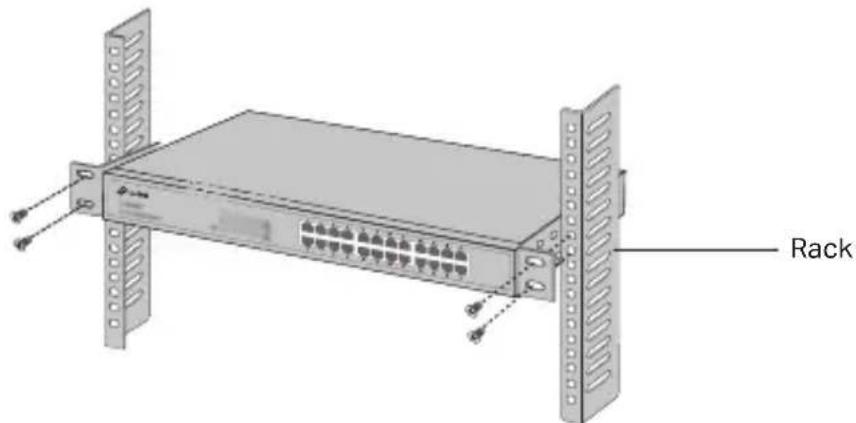

1. ÀpRES avoir fixé les équérres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

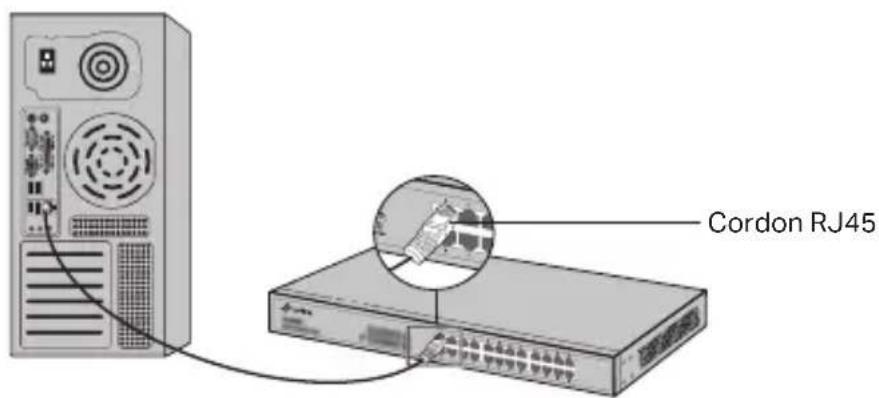

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

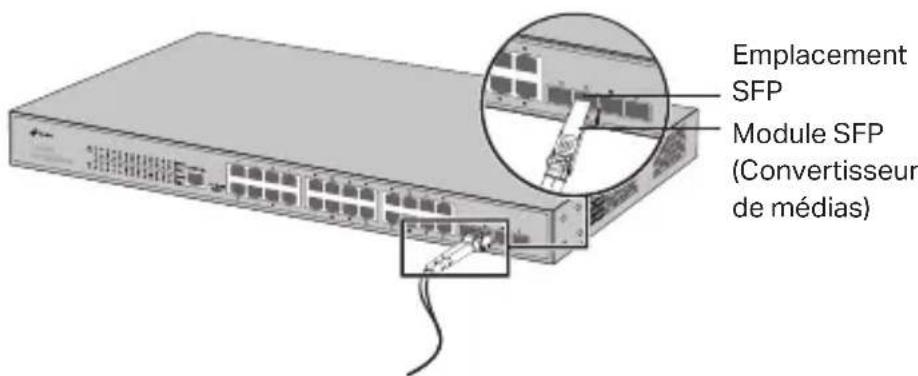

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

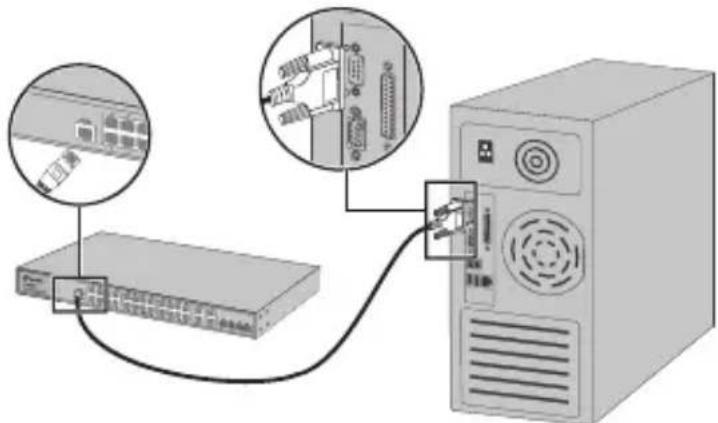

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

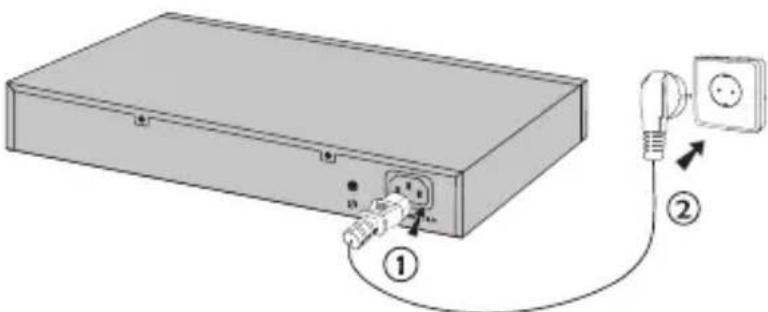

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

(Non disponible pour les switches non administrables)

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.

2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.

3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez

ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.

1. ÀpRES vous être authentifié avec succès, vous pouvez configurerer votre switch depuis son界面 d'administration.

- Configurer le switch à l'aide du contrôleur

(Uniquement pour les Smart switches, les Easy switches administrables et les switches administrables)

Vous pouvez utiliser le contrôleur pour gérer de manière centralisée l'ensemble du réseau de switches. Pour des informations détaillées sur la façon derialder, veuillez vous referrer aux specifications du produit et au guide de l'utilisateur du contrôleur.

- Configurer le switch via son interface en ligne de commande (CLI)

(Ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administrer. Pour des instructions détaillées reférez vous au Guide de l'inter face de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié

(Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos reseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Maintainir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin d'une réparation, veuillez nous contacter.
• La prise de courant doit être installée à proximate de l'équipement et doit être facilement accessible.
• La fiche du cable d'alimentation est utilisé comme dispositif de déconnexion, la prise de courant doit être facilement accessible.
• Placez l'appareil avec sa partie inférieure vers le bas.

Merci de dire et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne pouvons garantir qu'aucun accident ou dommage ne se produit en raison d'un usage incorrect de l'appareil. Merci d'utiliser cet apparéil avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la période de garantie, les conditions et les procedures, veuilles visiter https://www.tp-link.com/fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garantis les matériels marqués TP-Link, conditionnés dans un emballage original :

contré les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.

Italiano

TP-Link par la presente déclare que cet apparéil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouée à l'adresse https://www.tp-link.com/en/support/ce/
