Tuotetyyppi	Hallittu verkkokytkin (Hallittava kytkin)
Malli	JetStream Rackmount TLSF1048
Merkki	TP-Link
Ethernet-porttien lukumäärä	48 RJ45-porttia 10/100/1000 Mbps
SFP-paikat	4 SFP-paikkaa (gigabit)
Konsoliportti	1 RJ45-konsoliportti (CLI-yhteys)
Virtalähde	Verkkovirta 100-240 V AC, 50/60 Hz
Asennus	Pöytäasennus (kumijalat) tai 19 tuuman telineasennus (mukana kiinnikkeet)
Mitat (L x S x K)	440 x 220 x 44 mm (1U)
Paino	Noin 3,5 kg
Konfigurointimenetelmät	Web-käyttöliittymä (HTTP), CLI (konsoli), keskitetty ohjain, oma apuohjelma
Oletus-IP-osoite	192.168.0.1
Oletustunnukset	Käyttäjänimi: admin, Salasana: admin
Turvallisuus	Pidä loitolla vedestä, tulesta ja kosteudesta; älä pura; pistorasia helposti saatavilla
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä nestemäisiä tai hankaavia tuotteita
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa; ota yhteyttä TP-Link-tukeen korjauksia varten
Takuu	Valmistajan rajoitettu takuu (katso pakkaus tai TP-Linkin verkkosivusto)
Yleiset tiedot	CE-direktiivien mukainen (2014/30/EU, 2014/35/EU, 2011/65/EU)

Usein kysytyt kysymykset - JetStream Rackmount TLSF1048 TP-LINK

Kuinka asentaa kytkin pöydälle?

Aseta kytkin tasaiselle ja tukevalle alustalle. Poista mukana toimitettujen kumijalkojen liimasuojat, käännä kytkin ympäri ja kiinnitä jalat laitteen neljään kulmaan.

Kuinka asentaa kytkin telineeseen?

Tarkista telineen maadoitus ja vakaus. Kiinnitä asennuskannattimet kytkimen molemmille puolille mukana tulleilla ruuveilla, kiinnitä sitten kytkin telineeseen sopivilla pulteilla (eivät sisälly toimitukseen).

Mikä on kytkimen oletus-IP-osoite?

Oletus-IP-osoite on 192.168.0.1. Päästäksesi siihen, aseta tietokoneellesi IP-osoite samasta aliverkosta (esim. 192.168.0.x) ja aliverkon peitteeksi 255.255.255.0.

Mitkä ovat oletustunnukset web-käyttöliittymään pääsyyn?

Käyttäjänimi ja salasana ovat oletuksena admin (pienillä kirjaimilla). Kirjoita ne User Name- ja Password-kenttiin avattuasi selaimessa osoitteen http://192.168.0.1.

Kuinka konfiguroida kytkin web-käyttöliittymän kautta?

Yhdistä tietokoneesi kytkimeen. Avaa selain ja kirjoita kytkimen IP-osoite (oletus 192.168.0.1). Kirjaudu sisään admin/admin, jonka jälkeen voit konfiguroida asetukset hallintaliittymästä.

Voinko käyttää kytkintä SFP-moduulien kanssa?

Kyllä, kytkimessä on SFP-paikat, jotka mahdollistavat SFP-moduulien (esim. kuituoptiikan) liittämisen. Aseta moduuli paikkaan, kunnes se napsahtaa paikalleen.

Kuinka palauttaa kytkin tehdasasetuksiin?

Ohjeissa ei mainita palautuspainiketta. Yleensä voit tehdä sen web-käyttöliittymän (Reset-optio) tai CLI:n kautta. Jos kytkin on jumiutunut, ota yhteyttä TP-Link-tukeen.

Mitä tehdä, jos en pääse web-käyttöliittymään?

Tarkista, että tietokoneesi on samassa aliverkossa (IP-osoite 192.168.0.x). Varmista, että kytkin on päällä ja Ethernet-kaapeli on kunnolla kiinni. Kokeile poistaa palomuuri väliaikaisesti käytöstä.

Kuinka varmistaa kytkimen turvallisuus?

Aseta kytkin loitolla vedestä, tulesta ja kosteudesta. Älä yritä purkaa sitä. Käytä helposti saatavilla olevaa pistorasiaa. Noudata ohjeissa annettuja turvallisuusohjeita.

Onko kytkin yhteensopiva kaikkien telineiden kanssa?

Kytkin on suunniteltu asennettavaksi vakiokokoiseen 19 tuuman telineeseen. Varmista, että teline on vakaa ja asianmukaisesti maadoitettu. Käytä mukana tulleita kiinnikkeitä ja sopivia pultteja (eivät sisälly toimitukseen).

KÄYTTÖOHJE JetStream Rackmount TLSF1048 TP-LINK

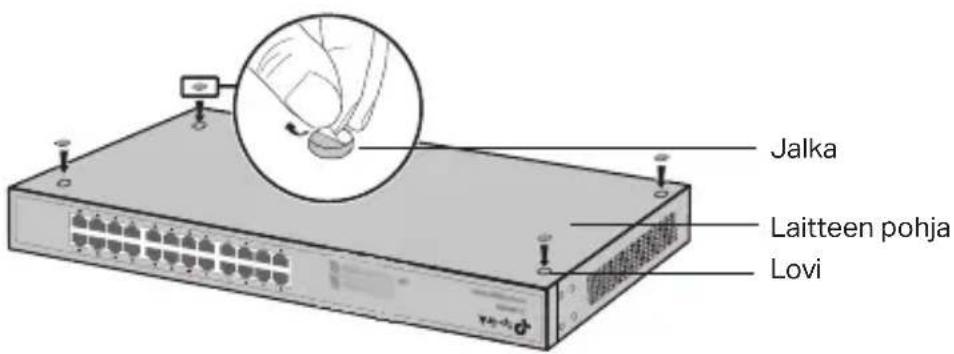

Voit asentaa laitteen pöydälle toimimalla seuraavasti:

1. Aseta laite tasapinnalle, joka on riittävän tukevakestämään laitteen ja kaikkien liittimien painon.
2. Irrrota kumijalkoihin liimatut taustapaperit.
3. Kännä laite ympäri ja kiinnitä oheiset kumijalat laitteen pohjan kussakin kulmassa olevaan syvennykseen.

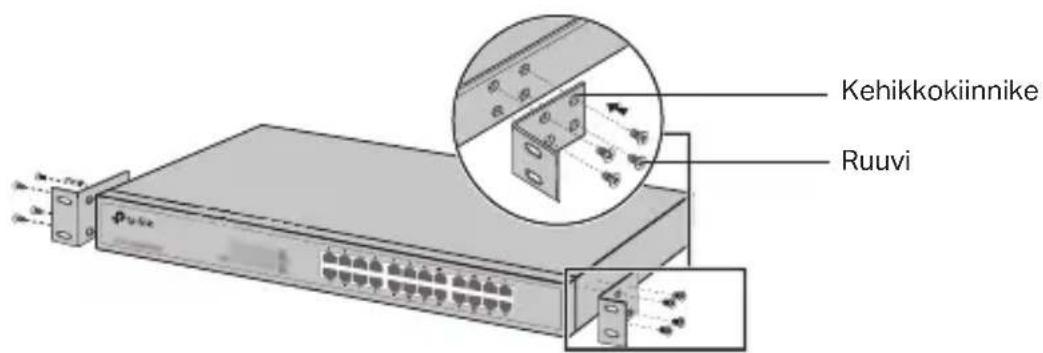

Asennus kehikkoon

Voit asentaa laitteen kehikkoon noudattamalla alla olevia ohjeita:

1. Tarkista kehikon maadoitus ja stabiilisuus.
2. Kiinnitä oheiset kehikkokiinnikkeet laitteen sivuille oheisilla ruuveilla.

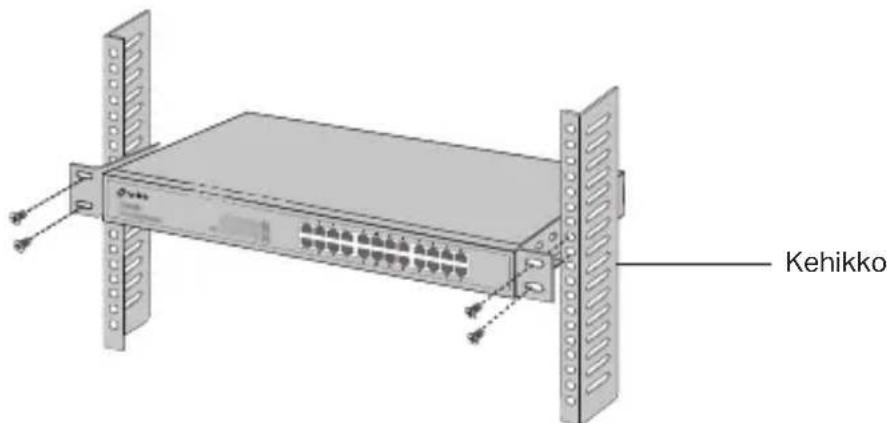

1. Kun kiinnikkeet on kiinnitety laitteeseen, kiinnitä kiinnikkeet kehikkoon sopivilla ruuveilla (ei kuulu toimitukseen).

Liitäntä

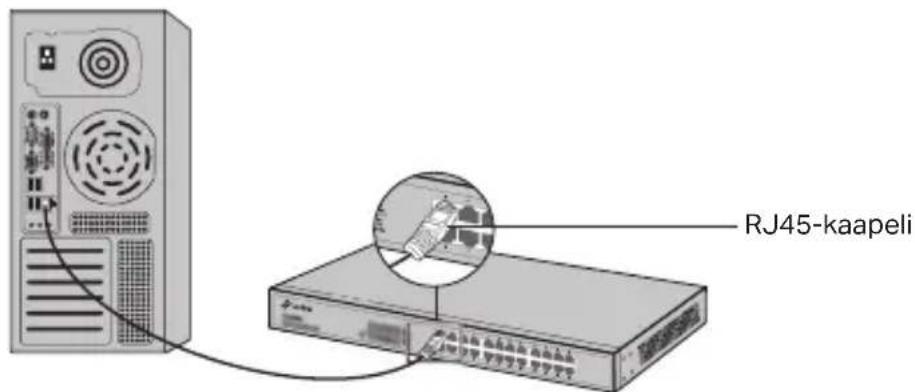

- Ethernet-portti

Kytke kytkimen Ethernet-portti tietokoneeseen RJ45-kaapelillaseuraavan kuvan mukaisesti.

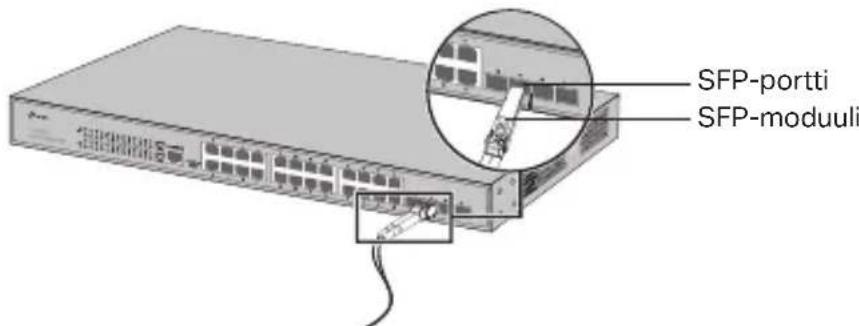

SFP-portti

Jos kytkimessä on SFP-portti, voit kytkeä SFP-portin SFP-moduulän. Jos SFP-lähetinvastaanotin on asennettu paikoilleen ja sen portissa on asianmukainen yhteys, sen RJ45-portti poistetaan käytöstä, eikä sitä voi käyttaa.

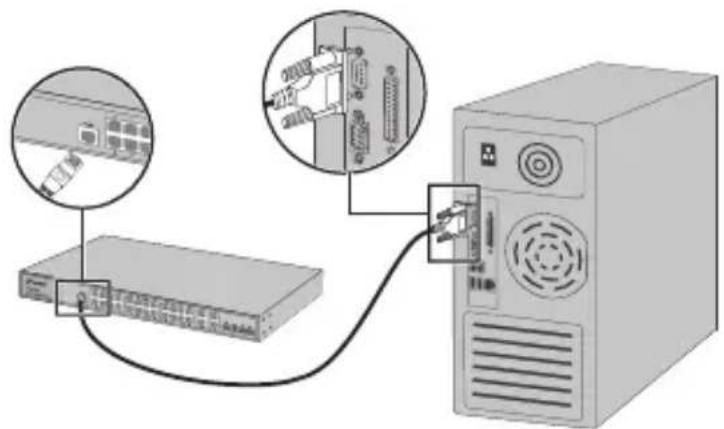

Konsoliportti

Jos kytkimessä on konsoliviortti, voit kytkeä sen tietokoneeseen konsolikaapelilla. Sitten voit ladata CLl:n hallinnoidaksesi kytkintä.

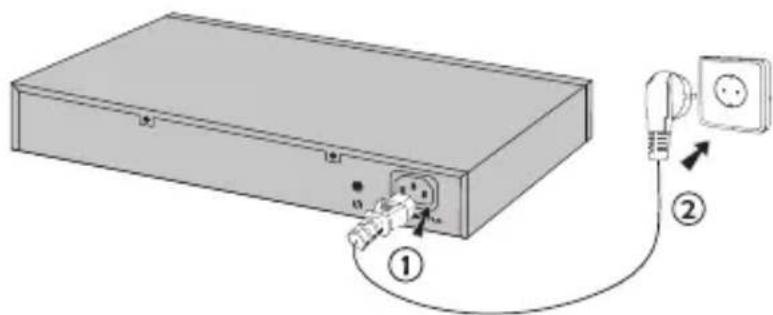

Virta pällä

Kytke oheisen virtajohdon naarasliitäntä laitteen virtaliitäntään ja urosliitäntä pistorasiaan.

Konfigurointi

(Ei saatavilla hallinta-asetuksettomille kytkimille)

- Konfiguroi kytkin GUI:IIa

1. Määritätä PC:n IP-osoite samaan aliverkkoon kytkimen kanssa. IP-osoite on 192.168.0.x ("x" on mikä tahansa numero valillä 2-254); aliverkon peite on 255.255.255.0.
2. Avaa Internet-selain ja kirjoita oletushallintaosoite http://192.168.0.1 selaimen osoitekenttään ja paina sitten Enter-näppäintä.

3. Kirjoita admin pienin kirjaimin sekä käytäjätunnukseksi että salasanaksi. Napsauta sitten Login (Kirjaudu) -painiketta tai paina Enter-näppäintä.

4. Kun olet kirjautunut sisään, voit konfiguroida kytkimen hallintasivulla.

- Määritätä kytkin ohjaimella

(Vain älykytkimille, helposti märitetyille kytkimille ja märitetyille kytkimille)

Voit käyttaa ohjainta hallitsemaan kytkinten koko verkkoa keskitetysti. Löydät lisātietao tämän tekemisestä tuotteentiedoista ja ohjaimen käyttooppaasta.

- Konfiguroi kytkin CLL:IIä

(Vain Smart Switch ja Managed Switch -kytkimet)

Voit kirjautua kytkimeen ja hallinnoida kytkintä CLI:IIä. Tästä on tāsmällisemmät ohjeet CLI:n käyttooppaassa.

- Konfiguroi kytkin apuohjelmalla

(Vain Easy Smart Switch -kytkimet)

Voit hallinnoida Easy Smart Switch -kytkinten koko verkkoakeskitetysti Easy Smart Configuration Utility -apuohjelmalla. Tästä on yksityiskohtaisemmat ohjeet apuohjelman käyttooppaassa.

Installatie

• Pidä laite poissa vedestä, tulesta, kosteudesta ja kuumasta ympäristösta.
• Älä yritä purkaa, korjata tai muuntaa laitetta. Jos tarvitset huoltoa, otathan meihin yhteyttä.
• Pistorasia on oltava asennettuna laitteen lahelle ja sen on oltava helposti kaytettavissa.
• Virtajohdon pistoketta käytetän irtikytkentalaitteena, pistorasian on oltava helposti käytettävissä.
• Aseta laite siten, etta sen alaosa on alaspain.

Lue yllä olevat turvallisuustiedot ja noudata niitä kayttäessäsi laitetta. Emme voi taata, etta laitteen virheellinen kayttö ei aiheuta onnettomuksia tai vaurioita. Kaytä tatatuotetta varoen ja omalla vastuullasi.

TP-Link rajoitetti tuotetakuu

Vain TP-Link merkkisia tuotteita. Lisatietao takuujasta, -kaytannostja ja -toimenpiteista loydat osoitteesta https://www.tp-link.com/en/support

TAMAKUUMYONTAA KAYTTAJALLE TIETTYJA LAILLISIA OIKEUKSIA,JA HANELLAVOLLOLMUITA OIKEUKSIA,JOTKAVAIHTELEVATMAAKOHTAISESTI.

SIINA MAARIN KUIN LAKI SEN SALLII, TÄMÄ TAKUU JA SEN MUKAISET KORJAUSKEINOT OVAT YKSINOMAISIA JA KORVAAVAT KAIKKI MUUT TAKUUT, KORJAUSKEINOT JA EHDOT.

TP-Link takaa, etta TP-Link-merkkinen laitteistotuote, joka saapui alkuperäissä

pakkauksessa ei sisallä materiaali- eikä valmistusvirheitä normaliissa TP-Link:in ohjeiden mukaisessa käytössä tiettynä paikallisesta palvelusta riippuvana aikana siitä paivämärastä lukien jona loppukäytäjä sen alun perin hankki.

Nederlandse

TP-Link ilmoittaa taten, etta tämä laite noudattaa direktiivien 2014/30/EU, 2014/35/EU, 2011/65/EU ja (EU)2015/863 olennaisia vaatimuksia ja muita asianmukaisia ehtoja.

Alkuperäinen EU-säädöstenmukaisuusilmoitus on osoitteessa https://www.tp-link.com/en/support/ce/
