Produkttyp	Hanterad nätverksswitch (administrerbar switch)
Modell	JetStream Rackmount TLSF1048
Varumärke	TP-Link
Antal Ethernet-portar	48 portar RJ45 10/100/1000 Mbps
SFP-platser	4 SFP-platser (gigabit)
Konsolport	1 konsolport RJ45 (CLI-åtkomst)
Strömförsörjning	Nätspänning 100-240 V AC, 50/60 Hz
Montering	På skrivbord (gummifötter) eller i 19-tums rack (medföljande vinklar)
Mått (L x B x H)	440 x 220 x 44 mm (1U)
Vikt	Cirka 3,5 kg
Konfigurationsmetoder	Webbgränssnitt (HTTP), CLI (konsol), centraliserad kontroller, dedikerat verktyg
Standard IP-adress	192.168.0.1
Standardinloggningsuppgifter	Användarnamn: admin, Lösenord: admin
Säkerhet	Håll borta från vatten, eld, fukt; demontera inte; lättåtkomligt eluttag
Underhåll och rengöring	Rengör med torr trasa; använd inte flytande eller slipande produkter
Reservdelar och reparerbarhet	Ej reparerbar av användaren; kontakta TP-Link support för reparation
Garanti	Begränsad tillverkargaranti (se förpackning eller TP-Links webbplats)
Allmän information	Överensstämmer med EU-direktiv (2014/30/EU, 2014/35/EU, 2011/65/EU)

Vanliga frågor - JetStream Rackmount TLSF1048 TP-LINK

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skydden från de medföljande gummifötternas klister, vänd switchen och fäst fötterna på enhetens fyra hörn.

Hur monterar jag switchen i ett rack?

Kontrollera rackets jordning och stabilitet. Fäst monteringsvinklarna på varje sida av switchen med medföljande skruvar, fäst sedan switchen i racket med lämpliga bultar (medföljer ej).

Vilken är standard IP-adressen för switchen?

Standard IP-adressen är 192.168.0.1. För att komma åt den, konfigurera din dator med en IP-adress i samma subnät (t.ex. 192.168.0.x) och en nätmask 255.255.255.0.

Vilka är standardinloggningsuppgifterna för att komma åt webbgränssnittet?

Användarnamn och lösenord som standard är admin (gemener). Ange dem i fälten Användarnamn och Lösenord efter att du har öppnat http://192.168.0.1 i en webbläsare.

Hur konfigurerar jag switchen via webbgränssnittet?

Anslut din dator till switchen. Öppna en webbläsare och ange switchens IP-adress (192.168.0.1 som standard). Logga in med admin/admin, sedan kan du konfigurera inställningarna från administrationsgränssnittet.

Kan jag använda switchen med SFP-moduler?

Ja, switchen har SFP-platser som gör att du kan ansluta SFP-moduler (t.ex. fiberoptik). Sätt bara in modulen i platsen tills den klickar på plats.

Hur återställer jag switchen till fabriksinställningarna?

Manualen anger ingen återställningsknapp. I allmänhet kan du göra det via webbgränssnittet (alternativet Reset) eller via CLI. Om switchen är låst, kontakta TP-Link support.

Vad gör jag om jag inte kan komma åt webbgränssnittet?

Kontrollera att din dator är i samma subnät (IP-adress i 192.168.0.x). Se till att switchen är påslagen och att Ethernet-kabeln är korrekt ansluten. Prova att tillfälligt inaktivera brandväggen.

Hur säkerställer jag switchens säkerhet?

Placera switchen borta från vatten, eld och fukt. Försök inte demontera den. Använd ett lättåtkomligt eluttag. Följ säkerhetsanvisningarna i manualen.

Är switchen kompatibel med alla rack?

Switchen är utformad för montering i standard 19-tums rack. Se till att racket är stabilt och korrekt jordat. Använd medföljande vinklar och lämpliga bultar (medföljer ej).

BRUKSANVISNING JetStream Rackmount TLSF1048 TP-LINK

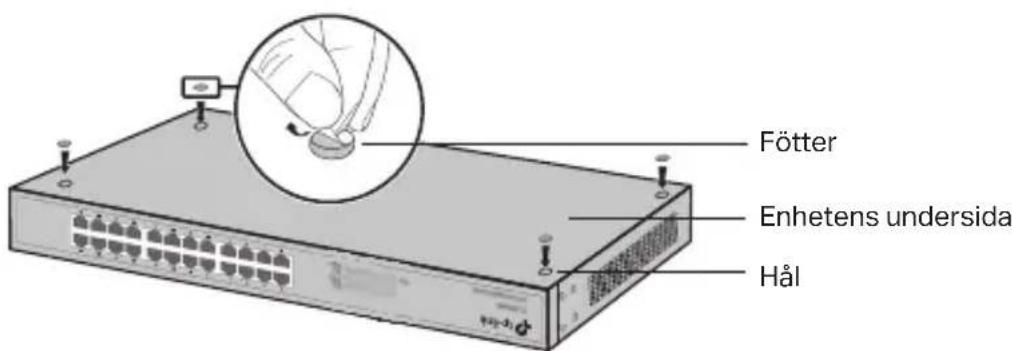

- Skrivbordsmontering

Följ nedanstæende steg für att montera encheten på skrivbordet:

1. Placera encheten på att plant underlag som ar tillräckligt starkt for att klara enchetens hela vikt inklusive alla tillbehör.
2. Ta bort de självhäftande papperen fran gummifötterna.
3. Vänd på encheten och fäst de medfoljande gummifötterna i de försänkta områdena på undersidan vid varje hörn av encheten.

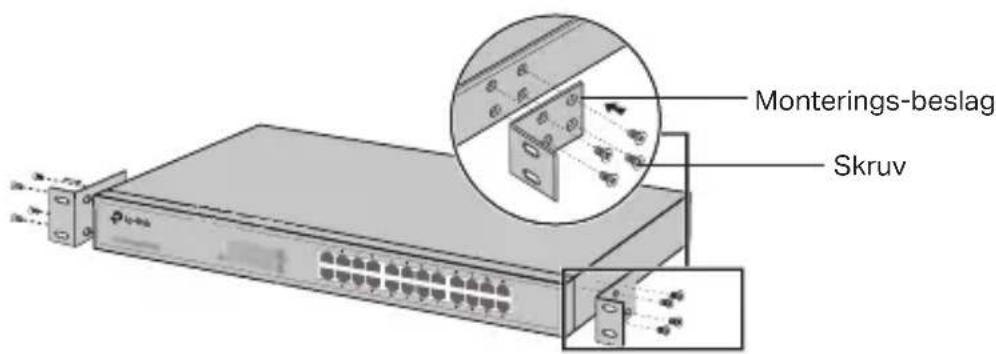

- Montering på hylla

Följ nedanstæende anvisningar für att montera encheten på en hylla:

1. Kontrollera att hyllan ar jordad och stabil.
2. Fäst de medfoljande monteringsfästena på vardera sidan av encheten med de medfoljande skruvarna.

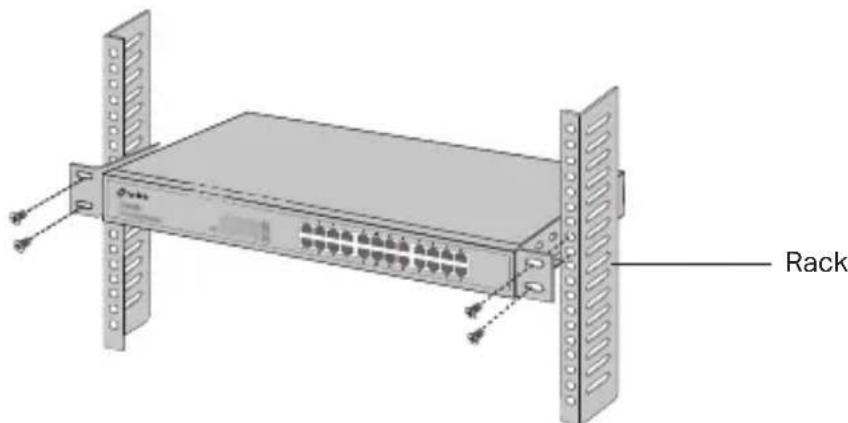

1. När monteringsfästena har fästs på encheten, fäst dem på hyllan med lämpiga skruvar (medfoljer ej).

Anslutning

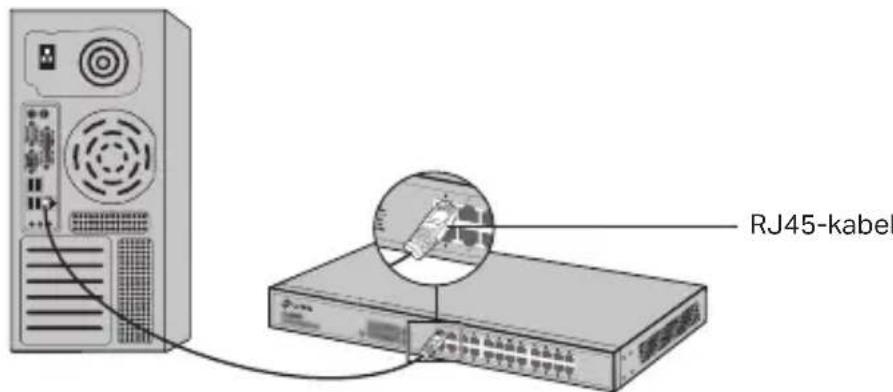

- Ethernet-port

Anslut en Ethernet-port till datorn med en RJ45-kabel entwickel fällande bild.

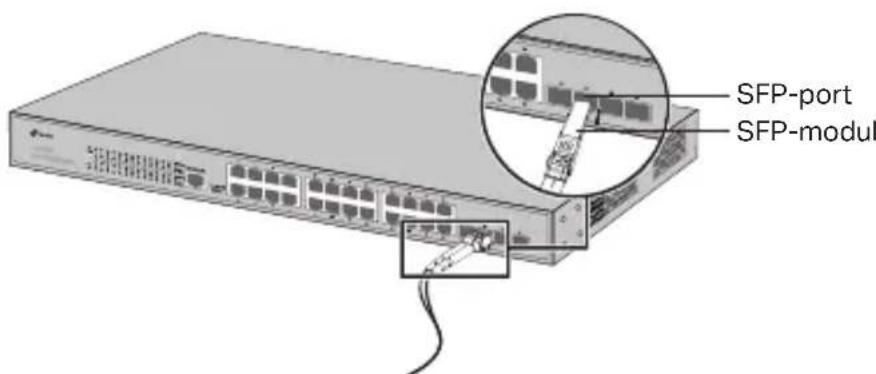

SFP-port

För brytare med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP-transceiver finns installerad i en kortplats och har en giltig länk på porten, inaktiveras den tillhörande RJ45-porten och kan inte användas.

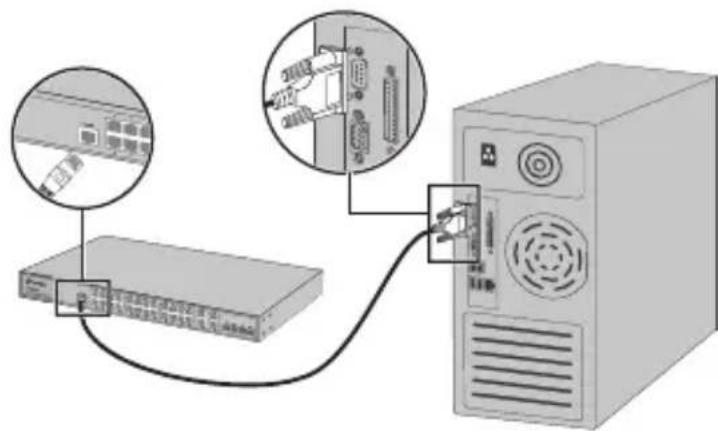

Konsolport

För brytare med konsolport kan du ansluta konsolporten till din dator med konsolkabeln. Sedan kan du lasa in CLI für att hantera brytaren.

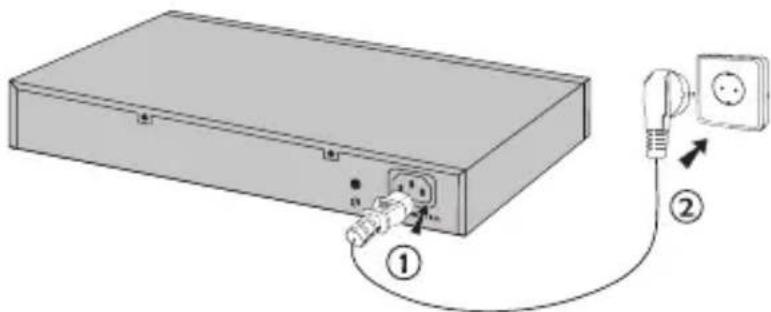

· Slå på strömmen

Anslut honkontakten på den medfoljande natsladden till enchetens eluttag och hankontakten till ett eluttag.

Konfiguration

(Fungerar inte på brytare som inte kan hanteras)

- Konfigure brytaren med hjälp av GUI

1. Ange IP-adressen für din PC i somma subnät som brytaren. IP-adressen ar 192.168.0.x ("x" ar ett tal mellan 2 och 254); Subnätmasken ar 255.255.255.0.

2. Öppna en webbläsare och skriv in standardadressen http://192.168.0.1 i webbläsarens adressfält och tryck sedan på Enter.

3. Skriv admin som standardanvändarnamn och losenord, båda med små bokstäver. Klicka sedan på Logga in uller tryck på Enter.

4. När du har loggat in kan du konfigurera brytaren på hanteringssidan.

- Konfigurera brytaren med hjälp av kontrollenheten

(Endast für Smart Switches, Easy Managed Switches och Managed Switches)

Du kan använda kontrollenheten für att hantera hela natverket av brytare centralt. Mer ingäende information om hur du gör detta hittar du i Produktspecifikationerna och iBruksanvisningen for kontrollenheten.

- Konfigurera brytaren med hjälp av CLI

(Endast für Smart Switches och Managed Switches)

Du kan logga in på brytaren och gå till CLI För att hantera brytaren. För närmare anvisningar om hur du gör detta, se CLI-guiden.

- Konfigurera brytaren med hjälp av verktyget

Du kan använda Easy Smart konfigurationsverktyg für att hantera hela nätverket av Easy Smart Switchar centralt. För:närmare anvisningar om hur du gör detta, seBruksanvisningen for verktyget.

Montering

- Skrivebordsmontering

• Häll encheten borta frän vatten, eld, fukt ell er varma miljöer.
• Försök inte att montera isär, reparera eller modificera,enheten. Kontakta oss om du behöver hjälp.
• Uttaget skara vara monterad nara utrustningen och vara latt att komma Åt.
• Stickproppen pänatkabeln används für frankoppling, se till att uttaget ar lätt atkomligt.
• Placera enhances med undersidan nedat.

Läs och folj ovanstående sakerhetsinformation nar du använder encheten. Vi kan inte garantera att inga olyckor eller skador kan inträffa till följd av felaktig användning avprodukten. Använd den härprodukten med omsorg och på eget ansvar.

TP-Link begränsadprodukgaranti

Enbart fürprodukter av market TP-Link. För information om garantität, policy och forfaranden, gå till https://www.tp-link.com/en/support

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÁN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÄTER ÅR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-Link garantar maskinvara av market TP-Link i sin originalforpackning mot defekter i material aller sammansattning vid normal anvandning enligt TP-Links riktlinjer och under en period beroende på lokal unterhällsservice baserat是从 Ursprungliga inköpsdatumet for slutanvändaren.

Norsk

TP-Link deklarerar attennaenhet ar i overensstammelse med de grundlaggande kraven och andra relevanta bestammelser idirektiv 2014/30/EU, 2014/35/EU, 2011/65/EU och (EU)2015/863.

Den ursprungliga EU-forsakran om overensstammelse kan hittas på https://www.tp-link. com/en/support/ce/
