GEBRUIKSAANWIJZING TAI 45M DOVRE

INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING

Prestatieverklaring TAI 45M 4

Prestatieverklaring TAI 45C 6

Prestatieverklaring TAI 55M 8

Prestatieverklaring TAI 55C 10

Veiligheid 12

Installatiecondities .12

Algemeen 12

Schoorsteen 12

Ventilatie van de ruimte 13.

Vloer en wanden 13

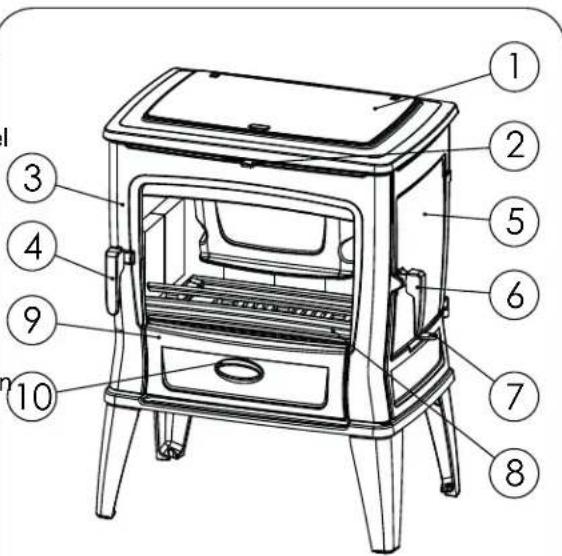

Productbeschrijving 14

Installatie 15

Voorbereiding 15

Schoorsteenaansluiting voorbereiden 15

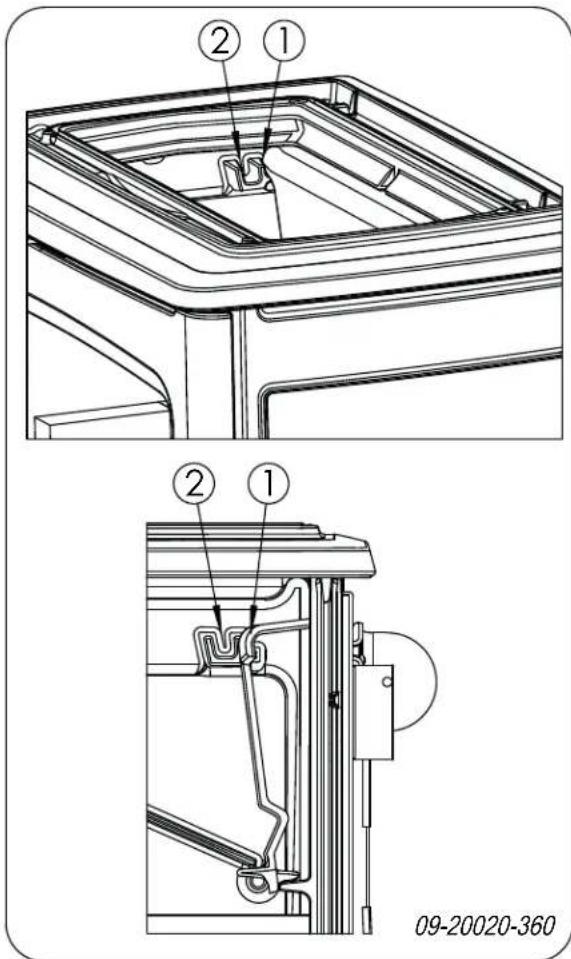

Plaatsen en aansluiten 15

Gebruik 16

Eerste gebruik 16

Brandstof 16

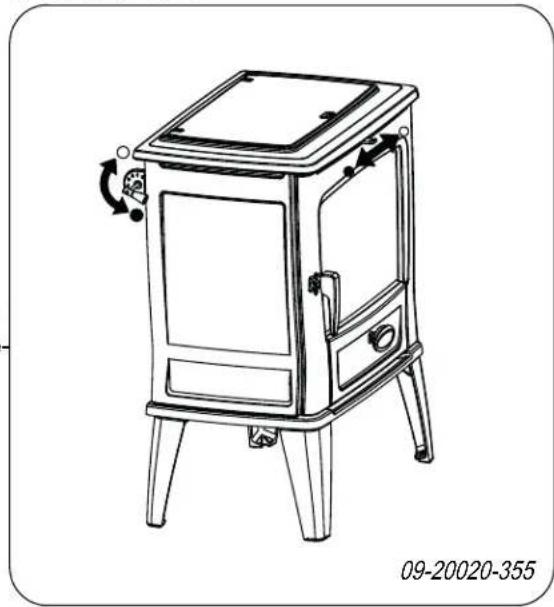

Aanmaken 17

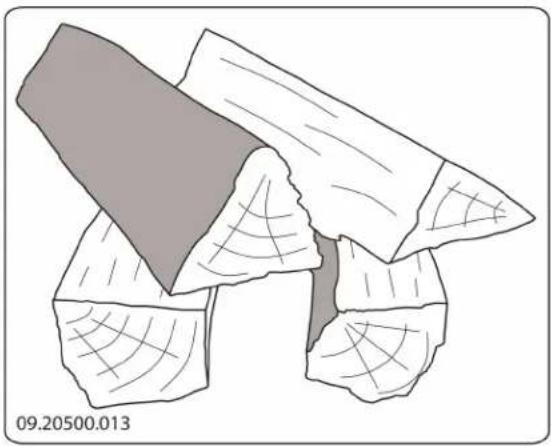

Stoken met hout (TAI M) 17

Stoken met bruinkoolbriketten (TAI M) ..... 18

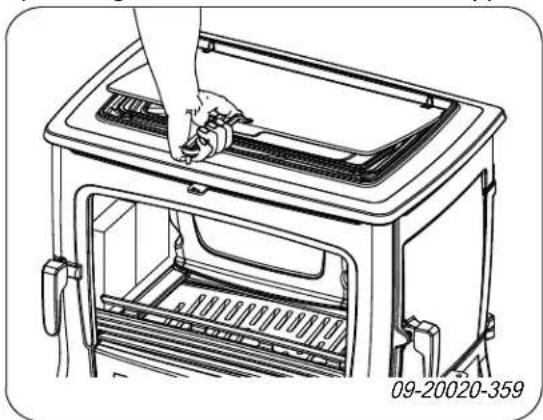

Stoken met antracietkolen (TAI M en TAI C) .. 18

Adviezen voor het stoken.... 19

Doven van het vuur 19

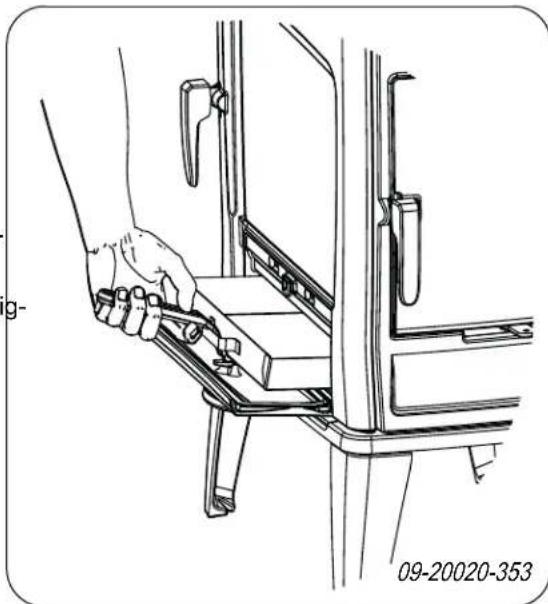

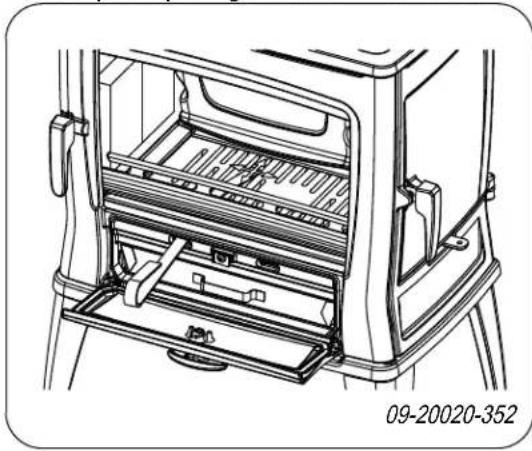

Ontassen 20

Nevel en mist 20

Eventuele problemen 20

Onderhoud 20

Schoorsteen 20

Schoonmaken en ander regelmatig onderhoud 21

Bijlage 1: Technische gegevens .... 23

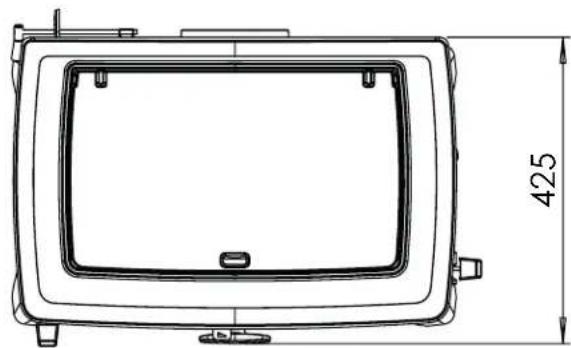

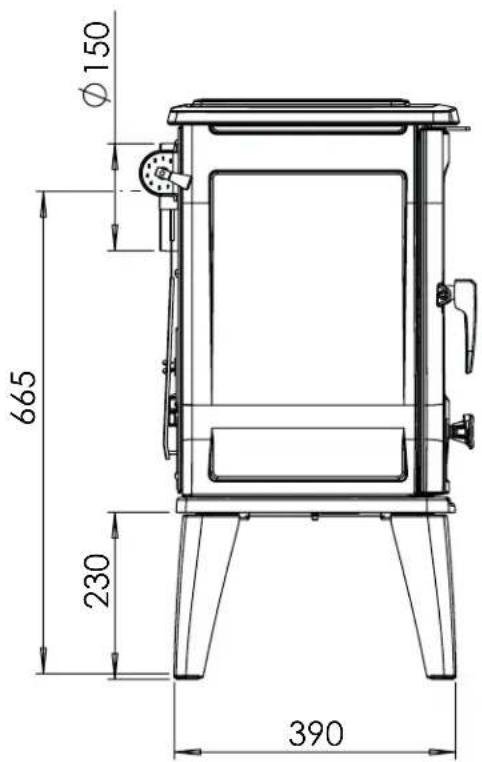

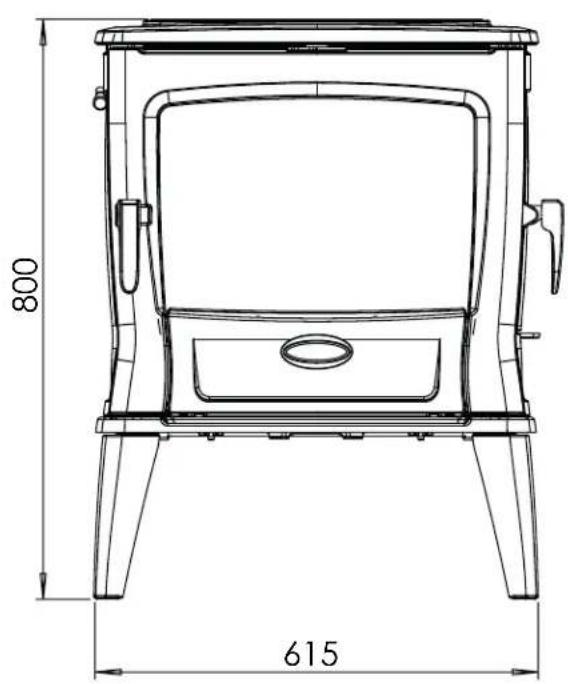

Bijlage 2: Afmetingen 25

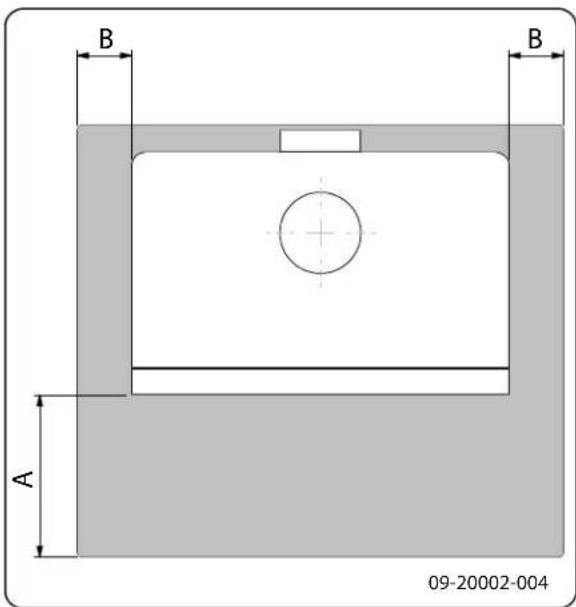

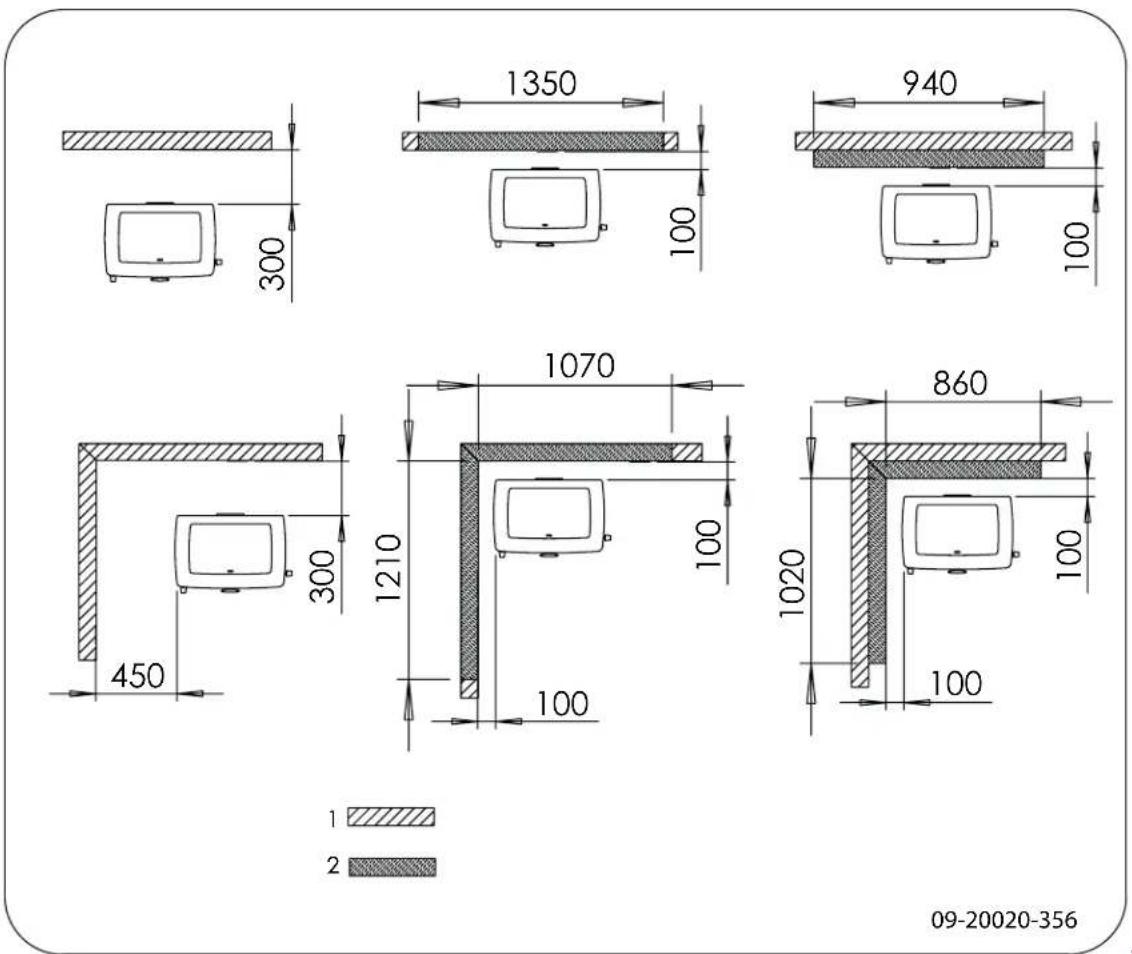

Bijlage 3: Afstand tot brandbaar materiaal ..27

Bijlage 4: Diagnoseschema 29

Index 30

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct.

Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke verwarmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Uw DOVRE toestel is geproduceerd met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, dan kunt u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon- ruimte. Het moet hermetisch worden aangesloten op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren door een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld voor problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschreven veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebruikt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installatie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2014 DOVRE NV

Prestatieverklaring TAI 45M

Volgens de bouwproductenverordening 305/2011

Nr. 035-CPR-2014

1. Unieke identificatiecode van het producttype: TAI 45M

2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4: Uniek serienummer.

3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr H20140033 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240 :2001/	A2 :2004/AC :2007
Essentiële karakteristieken Hout | Kolen |	Bruinkool
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: 300Zijkant: 450
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten	CO: 0,09% (13%O2) | CO: 0,08% (13%O2)|CO: 0,07% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	273°C | 282°C |286°C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen	9kW
Rendement	75,3% | 79,5% | 75%

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Prestatieverklaring TAI 45C

Volgens de bouwproductenverordening 305/2011

Nr. 036-CPR-2014

1. Unieke identificatiecode van het producttype: TAI 45C

2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4: Uniek serienummer.

3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr H20140033 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240 :2001/	A2 :2004/AC :2007
Essentiële karakteristieken Prestaties Kolen
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: 400 met isolatieZijkant: 450 met isolatie
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,08% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid	-
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	282 °C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen	9 kW
Rendement	79,5%

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Prestatieverklaring TAI 55M

Volgens de bouwproductenverordening 305/2011 Nr.

1. Unieke identificatiecode van het producttype:

2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4: Uniek serienummer.

3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een typekeur uitgevoerd en heeft het testrapport verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm
Essentiële karakteristieken
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: Zijkant:
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten	CO: % (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen	°C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen X kW
Rendement	%

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail: [e-mail]

Prestatieverklaring TAI 55C

Volgens de bouwproductenverordening 305/2011

1. Unieke identificatiecode van het producttype:

2. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4: Uniek serienummer.

3. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een typekeur uitgevoerd en heeft het testrapport verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm
Essentiële karakteristieken
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: Zijkant:
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten	CO: % (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid -
Gemakkelijk te reinigen Conform
Maximale werkingsdruk -
Rookgastemperatuur bij nominaal vermogen	°C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen X kW
Rendement	%

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail: [e-mail]

Veiligheid

Let op! Alle veiligheidsvoorschriften moeten strikt worden nageleefd.

Lees aandachtig de instructies voor installatie, gebruik en onderhoud die met het toestel zijn meegeleverd, voordat u het toestel in gebruik neemt.

Het toestel moet worden geïnstalleerd over-eenkomstig de wetgeving en voorschriften van uw land.

Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen moeten worden nageleefd bij het ins leren van het toestel.

Laat het toestel bij voorkeur installeren door een bevoegd installateur. Deze is op de hoogte van de geldende bepalingen en voorschriften.

Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis kunnen zeer heet worden (meer dan 100°C)! Gebruik voor de bediening een 'koude hand' of een hittebestendige handschoen.

Zorg voor voldoende afscherming als jonge kinderen, mindervaliden, ouderen en dieren zich in de nabijheid van het toestel bevinden.

Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.

Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Gebruik tijdens het gebruik van uw toestel geen licht ontvlambare of explosieve stoffen in de nabijheid van het toestel.

Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te laten reinigen. Stook het toestel nooit met open deur.

Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Zorg voor voldoende ventilatie van de ruimte waar het toestel wordt geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden. Zie het hoofdstuk "Installatiecondities" voor meer informatie over ventilatie.

Installatiecondities

^1 Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.

Voor de aansluitmaten: zie de bijlage "Technische gegevens".

▶ Informeer bij de brandweer en/of verzekeringsmaatschappij naar eventuele specifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natuurlijke trek.

De warme lucht in de schoorsteen is lichter dan de buitenlucht en stijgt daarom.

Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.

Een niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag geven. Schade ontstaan door rookterugslag is uitgesloten van garantie.

Sluit niet meerdere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op dezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil tussen de aansluitingen minimaal 200 mm bedraagt.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.

De schoorsteen moet luchtdicht en goed gereinig zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

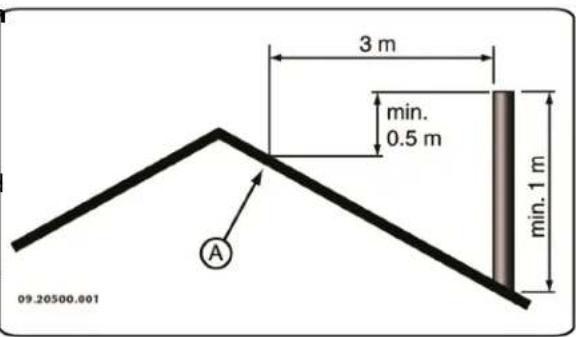

De schoorsteen moet - vertrekkend van de uitgang van het toestel - zo verticaal mogelijk lopen. Rich- tingsveranderingen en horizontale stukken ver- storen de afvoer van verbrandingsgassen en veroorzaken mogelijk roetophoping.

De binnenmaten mogen niet te groot zijn, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder wordt.

De schoorsteen moet bij voorkeur dezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geïsoleerd, kan de diameter eventuee wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op detilatierooster in de buitenmuur te laten plaatsen. schoorsteen: let erop dat de kap niet de uitmonding van de schoorsteen vernauwt en dat de kap niet de afvoer van verbrandingsgassen belemmert. Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad-komenventilator) een eigen buitenluchsanvoor heb

De schoorsteen moet uitmonden in een zone die niet wordt verstoord door omliggende gebouwen, vlakbijstaande bomen of andere hindernissen.

Het schoorsteengedeelte buiten de woning moet geïsoleerd zijn.

De schoorsteen moet minimaal 4 meter hoog zijn

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zijn aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

3 m min. 0.5 m min. 1 m A 09.20500.001

^n Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht wordt via regelbare lucht-inlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.

Als er mechanische ventilatie is, bijvoorbeeld een centraal afzuigsysteem of een afzuigkap in een open keuken.

U kunt voor extra ventilatie zorgen door een ven- tilatierooster in de buitenmuur te laten plaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad-kamerventilator) een eigen buitenluchtaanvoer heb-

stookt.

Vloer en wanden

De vloer waarop het toestel wordt geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Bescherm een brandbare vloer door middel van een onbrandbare vloerplaat tegen warmte-uitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstand tussen het toestel en brandbare materialen zoals houten wanden en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afscherming tussen de aansluitbuis en brandbare materialen. De vuistregel voor een enkelwandige buis is een afstand van driemaal de diameter. Als een bekledingsschelp rond de buis is aangebracht, is een afstand van eenmaal de diameter toelaatbaar.

Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn.

Bescherm een brandbare vloer voor de kachel met behulp van een onbrandbare vloerplaat tegen eventueel uitvallende assen. De vloerplaat moet voldoen aan nationale normen.

Voor de afmetingen van de onbrandbare vloerplaat: zie de bijlage "Afstand tot brandbaar materiaal".

Voor verdere eisen in verband met brand-veiligheid: zie de bijlage "Afstand tot brandbaar materiaal".

Productbeschrijving

Deze handleiding beschrijft het multibrandstoftoestel TAI M en het kolentoestel TAI C.

1. Vuldeksel
2. Secundaire luchtschuif
3. Deur
4. Grendel deur
5. Zijvuldeur (enkel TAI M)
6. Grendel zijvuldeur (enkel TAI M)
7. Stang schudrooster (enkel TAI M)
8. Vuurkorf
9. Asladedeur
10. Grendel asladedeur

1. Rookgasaansluiting

2. Primaire luchtschuif / Thermostaat

3. Brandstofkeuzeschakelaar

Kenmerken van het toestel

Het toestel TAI M is geschikt voor het stoken van hout, kolen (antraciet) en bruinkoolbriketten. Het toestel is uitgevoerd met een zijvuldeur.
Het toestel TAI C is geschikt voor het stoken van kolen (antraciet) voor continu gebruik. Het toestel is standaard voorzien van een kolenbunker.
Het toestel kan aan de achterzijde op de schoorsteen aangesloten worden.
Het toestel wordt geleverd met een "koude hand" om het schudrooster (TAI M) te bedienen, het vuldeksel te openen en de asbak uit te nemen.
Het multibrandstoftoestel (TAI M) is voorzien van een aparte deur voor het bijvullen van de brandstof, de zogenaamde zijvuldeur.
De kolenbunker kan eenvoudig worden verwijderd via het vuldeksel.
Het toestel TAI M is voorzien van een schud-rooster.
Het toestel TAI C is voorzien van een vast stook-rooster.
Het toestel heeft twee pookgaten voor ontassing.
Het toestel is voorzien van een regelbare thermostaat.
Het toestel is voorzien van chamotte of refractaire stenen als binnenbekleding.

Installatie

Voorbereiding

- Controleer het toestel onmiddellijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel is aan de onderkant met schroeven op de pallet gemonteerd.

Als u (transport)schade of gebreken hebt geconstateerd, neem het toestel dan niet in gebruik en stel de leverancier op de hoogte.

Verwijder de demontabele onderdelen (vuurvaste binnenplaten, aslade, roosters, bunker en vuldeksel) uit het toestel voordat u het toestel gaat installeren.

Door de demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weer op de juiste plaats te kunnen aanbrengen.

Chamotte binnenplaten zijn bij levering okerkleurig. Ze isoleren de verbrandingskamer zodat de verbranding beter is en ze zijn bestand tegen het stoken van antraciet.

Schoorsteenaansluiting voorbereiden

U kunt het toestel via de achterzijde aansluiten op de schoorsteen.

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas.
2. Sluit het toestel hermetisch aan op de schoorsteen.
3. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuur- vaste binnenplaten.

Indien men onvoldoende trek vaststelt, kan de recuperatorplaat achteraan in het toestel worden verplaatst om de remming te verminderen. Zie de volgende figuur.

Positie 1: fabrieksinstelling voor een standaardschouw.

Positie 2: de instelling voor een schouw met minder trek.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanneer u het toestel voor het eerst gebruikt, stook bruinkoolbriketten het dan enkele uren flink door. Hierdoor zal de hit-

tebestendige lak uitharden. Hierbij kan wel wat rook Bruinkoolbriketten hebben ongeveer dezelfde branden geurhinder ontstaan. Zet eventueel in de ruimte eigenschappen als hout.

waar het toestel staat de ramen en deuren even open.

Brandstof

Toestel TAI M is geschikt voor het stoken van bruinkoolbriketten, antracietkolen en natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Toestel TAI C is alleen geschikt voor het stoken van antracietkolen.

Gebruik geen andere brandstoffen, want die kunnen leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niet gebruiken omdat zij het milieu vervuilen, en omdat zij het toestel en de schoorsteen sterk vervuilen waardoor schoorsteenbrand kan ontstaan:

▶ Behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout, verduurzaamd hout, multiplex en spaanplaat.

Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevat meer hars, brandt sneller en geeft meer vonken.

Gebruik gedroogd hout met een vochtpercentage van maximaal 20%. Hiervoor moet het hout minstens 2 jaar zijn gedroogd.

Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.

Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en zwarte vlekken op de vloer geven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandbaar en kan schoorsteenbrand veroorzaken.

Bruinkoolbriketten

Zorg voor een goed houtskoolbed voordat u bruinkoolbriketten gaat stoken.

▶ Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Antracietkolen

Antracietkolen worden ingedeeld in categorieën op grond van kenmerken, soms bij wet bepaald, zoals het percentage vluchtige stoffen. Het asgehalte van antracietkolen ligt tussen de 3% en 13%. Hoe lager ^5 . het asgehalte hoe hoger de stookwaarde en hoe minder vaak u hoeft te ontassen.

Gebruik bij voorkeur categorie A antracietkolen met een laag asgehalte.

Gebruik het aanbevolen formaat 12/22 of 20/30.

▶ Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Aanmaken

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te maken, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.

2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.

3. Leg een aanmaakblokje tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

toestel open door de primaire en de secundaire luchtschuif volledig open te zetten; zie volgende figuur. Bij onvoldoende trek kan de asladedeur enige tijd op een kleine kier worden gezet.

Laat het aanmaakvuur flink doorbranden tot het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; zie de paragrafen "Stoken met hout", "Stoken met bruinkoolbriketten (alleen voor TAI M)" en "Stoken met antracietkolen (voor TAI M en TAI C)".

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het

Stoken met hout (TAI M)

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

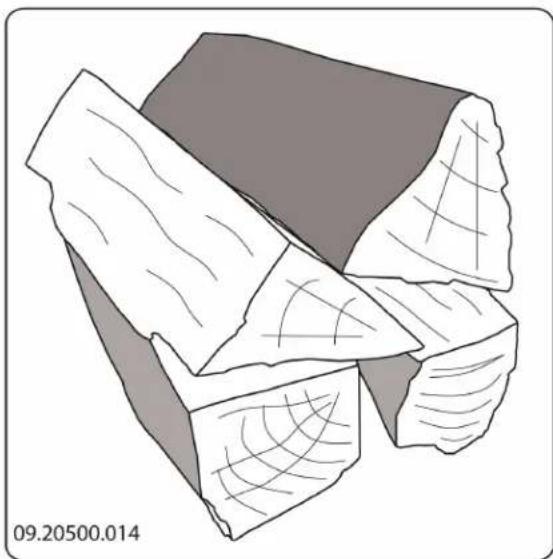

Compacte stapeling

Bij een compacte stapeling verbrandt het hout lang-zamer omdat de zuurstof maar enkele stukken hout, kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.

2. Sluit de primaire luchtinlaat en laat de secundaire luchtinlaat open staan.

Vul het toestel voor maximaal een derde.

1. Gebruik voor een volgende vulling de vuldeur van het toestel.

Stoken met bruinkoolbriketten (TAI M)

Bruinkoolbriketten branden op nagenoeg dezelfde manier als hout. Zorg met behulp van de primaire lucht-inlaat voor voldoende luchttoevoer onder het vuur. Zie verder de paragraaf "Stoken met hout".

Het branden van bruinkoolbriketten geeft veel as. Verwijder de overtollig as regelmatig. Zie de paragraaf "Ontassen" voor instructies.

Voor de eigenschappen en het gebruik van de bruinkoolbriketten: raadpleeg uw leverancier van de bruinkoolbriketten of zie de verpakking van de bruinkoolbriketten.

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Leg de bruinkoolbriketten op het houtskoolbed.
4. Sluit de deur.

Stoken met antracietkolen (TAI M en TAI C)

Sluit bij het stoken van antracietkolen altijd de secundaire luchtschuif en sluit het afdekplaatje (brandstofkeuze) in de achterwand.

Kolen stoken zonder bunker

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Zet de primaire luchtschuif volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
4. Verspreid een schep kolen op het houtskoolbed en e wacht met de volgende schep tot de kolen gaan gloeien.
5. Voeg nu meer kolen toe.

Let op dat u het vuur niet dooft door in een keer te veel kolen toe te voegen.

U heeft de maximale bijvulling bereikt als de gloed van de vorige vulling nog net zichtbaar is.

van stand 1. De juiste stand hangt af van de schoorsteen en de weersomstandigheden.

1. Sluit de deur.

2. Laat de kolen enige minuten goed doorbranden en stel daarna de thermostaat in op de gewenste stand.

Als de vuurkorf begint te gloeien, bent u te hard aan het stoken.

Als de vuurkorf begint te gloeien, bent u te aan het stoken.

Adviezen voor het stoken

Kolen stoken met bunker

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Zet de primaire luchtschuif (thermostaat) volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
4. Sluit de deur.
5. Open langzaam het vuldeksel in de toplaat.

1. Vul de bunker met kolen tot onder de achterste luchtopeningen in de bunker.
2. Sluit het vuldeksel.
3. Laat de kolen enige minuten goed doorbranden stel daarna de thermostaat in op de gewenste stand.

De vulfrequentie is afhankelijk van het gevraagde vermogen.

Om de kachel 's nachts aan te houden, word de thermostaat teruggedraaid naar in de buurt

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zijn zeer brandbaar. Als de afzetting van deze stoffen te groot wordt, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire lucht-inlaat (alleen bij het stoken van hout).

De secundaire luchtinlaat belucht niet alleen het vuur maar ook het glas, zodat het glas niet snel vervuilt.

Zet de primaire luchtinlaat tijdelijk open als de lucht-toevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.
▶ Regelmatig een kleine hoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.
▶ Regelmatig een kleine hoeveelheid bruinkoolbriketten of antracietkolen toevoegen is beter dan veel bruinkoolbriketten of antracietkolen tegelijk.

Doven van het vuur

Vul geen brandstof bij en laat de kachel gewoon uitgaan. Als een vuur wordt getemperd door de luchttoevoer te verminderen, komen schadelijke stoffen vrij. Laat daarom het vuur vanzelf uitbranden. Houd toezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd kunnen alle luchtschuiven worden gesloten.

Ontassen

Na het stoken van bruinkoolbriketten en antracietkolen blijft er relatief veel as over. Verwijder regelmatig de overtollige as.

Na het stoken van hout blijft een relatief kleine hoeveelheid as over. Dit asbed is een goede isolator voor de stookbodem en geeft een betere verbranding. Laat daarom gerust een dun laagje as op de stookbodem liggen.

De luchttoevoer door de stookbodem mag echter niet worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. Verwijder daarom regelmatig de overtollige as.

De as mag nooit de onderkant van het rooster raken. Het rooster raakt dan oververhit en beschadigd.

1. Met de bijgeleverde koude hand kan het schud-rooster (TAI M) worden bediend.
2. Open de asdeur.
3. Met de bijgeleverde pook kan men assen breken via de pookopeningen boven het rooster.

1. Verwijder de aslade met behulp van de bijgeleverde koude hand en leeg de aslade; zie gende figuur.

2. Plaats de aslade terug en sluit de asdeur van het toestel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stankoverlast geven. Als het niet echt nodig is, kunt u bij nevel en mist beter niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om even-tuele problemen bij het gebruik van het toestel op te lossen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te houden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te laten controleren en onderhouden.

Aan het begin van het stookseizoen: laat de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen lange tijd niet is gebruikt: laat de schoorsteen controleren op roet.

Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en ander regelmatig onderhoud

Maak het toestel niet schoon wanneer het nog warm is. 4

Maak de buitenkant van het toestel schoon met een droge niet pluizende doek.

Na afloop van het stookseizoen kunt u de binnenkant van het toestel goed schoonmaken:

Verwijder het vuldeksel en de kolenbunker.
▶ Verwijder eventueel eerst de vuurvaste binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
Verwijder de recuperator boven in het toestel en maak deze schoon. Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van de recuperator.

Vuurvaste binnenplaten controlere

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig zijn. Vermiculiet binnenplaten zijn kwetsbaar. Stoot niet met houtblokken tegen de binnenplaten. Controleer de binnenplaten regelmatig en vervang ze indien nodig.

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De refractaire binnenplaten kunnen haar- scheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Laat het toestel nooit branden zonder de vuu vaste binnenplaten.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil op Ga als volgt te werk:

1. Verwijder stof en loszittend roet met een droge doek.

2. Maak het glas schoon met kachelruitenreiniger:

a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in en laat even inwerken.
b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewoon glasreinigingsproduct.
2. Wrijf het glas schoon met een droge doek of keu-kenpapier.

Gebruik geen schurende of bijtende producten om het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreiniger tussen het glas en de gietijzeren deur loopt.

Onderhoud geëmailleerde kachel

Reinig het toestel nooit als het nog warm is. Het rei- enigen van het geëmailleerde oppervlak van de kachel kunt u het beste doen met zachte groene zeep en lauw water. Gebruik zo min mogelijk water, wrijf het oppervlak goed droog en voorkom roestvorming.

Gebruik nooit staalwol of een ander schuurmiddel. Zet nooit een waterketel direct op een geëmailleerde kachel; gebruik een onderzetter en voorkom beschadigingen. Let erop dat er geen agressieve zure producten op geëmailleerde onderdelen komen.

Smeren

^1 Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, grendels en lucht-schuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Lakbeschadigingen bijwerken

Kleine lakbeschadigingen kunt u bijwerken met een spuitbus speciale hittebestendige lak die verkrijgbaar is bij uw leverancier.

Het geëmailleerde oppervlak bijwerken

Emaileren is een artisanaal proces dat maakt dat er kleine kleurverschillen en beschadigingen op het toestel kunnen voorkomen. De toestellen ondergaan in de fabriek een visuele controle, dat wil zeggen, de controleur kijkt op een afstand van 1 meter gedurende 10 seconden naar het oppervlak.

Eventuele beschadigingen die dan niet opvallen worden als OK beschouwd. Bij het toestel is een speciale hittebestendige lak meegeleverd waarmee kleine (transport) beschadigingen kunnen worden bijgewerkt. Breng de hittebestendige lak in dunne laagjes aan en laat het goed drogen voordat het toestel in gebruik genomen wordt.

Sommige kleuren email zijn gevoelig voor verandering van temperatuur. Hierdoor kan het voorkomen dat de kleur verandert tijdens het gebruik van het toestel. Als het toestel is afgekoeld keert de oorspronkelijke kleur van het email terug.
Als geëmailleerde oppervlakken zeer heet worden kunnen er haarscheurtjes ontstaan. Dit is een normal verschijnsel en heeft geen invloed op het functioneren van de kachel.

Zorg dat de kachel niet wordt overbelast. Bij overbelasting wordt de oppervlaktetemperatuur extreem hoog en kan er blijvende schade aan het email ontstaan.

Afdichting controleren

• Controleer of het afdichtingskoord van de deur nog goed afsluit. Afdichtkoord verslijt en moet tijdig worden vervangen.
  ▶ Controleer het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw een lek.

Bijlage 1: Technische gegevens

Model 45M 45M 45M 45C
Nominaal vermogen 9 kW 9 kW 9	kW 9 kW
Schoorsteenaansluiting (diameter) 150 mm 150 mm	150 mm 150 mm	mm
Gewicht	155 kg	155 kg	155 kg	160 kg
Aanbevolen brandstof	Hout	Kolen	Bruinkool	Kolen
Kenmerk brandstof, max. lengte hout	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massadebiet van rookgassen	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperatuurstijging gemeten in de meetsectie	273 °C	282 °C	286 °C	282 °C
Temperatuur gemeten aan de uitgang van het toestel	410 °C	389 °C	395 °C	389 °C
Minimum trek	12 Pa	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,09%	0,08%	0,07%	0,09%
NOx-emissie (13% Q)	60 mg/Nm3	-	-	-
CnHm-emissie (13%Q)	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Stofemissie	13 mg/Nm3	<40 mg/Nm3	12,3 mg/Nm3	<40 mg/Nm3
Stofemissie volgens NS3058-NS3059	-	-	-	-
Rendement	75,30%	79,50%	75%	79,50%

Model 55M 55M 55M 55C
Nominaal vermogen 9 kW 9 kW 9	kW 9 kW
Schoorsteenaansluiting (diameter) 150 mm 150 mm		150 mm 150 mm	mm
Gewicht	155 kg	155 kg	155 kg	160 kg
Aanbevolen brandstof	Hout	Kolen	Bruinkool	Kolen
Kenmerk brandstof, max. lengte hout	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Massadebiet van rookgassen	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperatuurstijging gemeten in de meetsectie	273 °C	282 °C	286 °C	282 °C
Temperatuur gemeten aan de uitgang van het toestel	410 °C	389 °C	395 °C	389 °C
Minimum trek	12 Pa	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,09%	0,08%	0,07%	0,09%
NOx-emissie (13% _2 60 mg/Nm ^3 -	- -
CnHm-emissie (13%Q) 96 mg/Nm ^3	136 mg/Nm ^3 10	9 mg/Nm ^3 136	mg/Nm ^3
Stofemissie 13 mg/Nm ^3 <40 mg/Nm ^3	12,3 mg/Nm ^3	<40 mg/Nm ^3
Stofemissie volgens NS3058-NS3059	- - - -
Rendement	75,30%	79,50%	75%	79,50%

Bijlage 2: Afmetingen

TAI 45M / TAI 45C

800 615

φ150 665 230 390

Bijlage 3: Afstand tot brandbaar materiaal

TAI 45M en 45C / TAI 55M en 55C - Minimale afstanden in

09-20020-356

1 Brandbaar materiaal
2 Onbrandbaar materiaal 100 mm
2 Onbrandbaar materiaal 100 mm

TAI 45M en 45C / TAI 55M en 55C - Afmetingen onbrandbare vloer

B A 09-20002-004

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100

Bijlage 4: Diagnoseschema

					Probleem
●					Hout wil niet doorbranden
	●				Geeft onvoldoende warmte
		●			Rookterugslag tijdens het bijvullen
			●		Toestel brandt te hevig, niet goed regelbaar
				●	Aanslag op het glas
					mogelijke oorzaak mogelijke oplossing
●	●	●		●	Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik kleine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapeling hout niet correct	Stapel het hout zodanig dat er voldoende lucht tussen de houtblokken kan stromen (losse stapeling, zie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvol-doende	Controleer of de schoorsteen aan de voorwaarden voldoet: mini-maal 4 meter hoog, juiste diameter, goed geïsoleerd, gladde bin-nenzijde, niet te veel bochten, geen obstructiesin de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen niet rect	ovoldoende hoog boven het dakvlak, geen obstructies in de nabij-heid.
●	●	●	●	●	Instelling van de luchtinlaten niet correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestel met de schoor-steen niet correct	Aansluiting moet hermetisch dicht zijn.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maak desnoods gebruik van de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgekeerde lucht-stroom in de schoorsteen door hoge tentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods bui-een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestel niet in de nabij-heid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout niet te dicht tegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controleer de afdichtingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 29

Aanmaakvuur .17....

Aansluiten afmetingen .25....

Aansteken 17.

Afdichtingskoord van deur.22......

Afmetingen 25

Afwerklaag, onderhoud.21-22......

Antracietkolen 17

As verwijderen 20 bruinkool 18

Assen breken 20

B

Beluchting van het vuur 19

Bijvullen antracietkolen....19 bruinkoolbriketten....19

Bijvullen van brandstof 19 rookterugslag 29

Brandbaar materiaal afstand tot.... 27

Brandstof antracietkolen 16-17 benodigde hoeveelheid 20 bijvullen 18-19 bruinkool 16 bruinkoolbriketten 16 geschikte 16 hout 16 ongeschikte 16

Brandveiligheid afstand tot brandbaar materiaal.... 27 meubels.... 13 vloer.... 13 wanden.... 13

Breken assen 20

Buitenluchtaanvoer aansluiting op.... 15

C

Creosoot 19

D

Deur afdichtingskoord 22

Draagvermogen van vloer.... 13

Drogen van hout 16

E

Email onderhoud....21

G

Geschikte brandstof.... 16

Gewicht 23

Gietijzeren binnenplaten waarschuwing 15

Glas aanslag 29 schoonmaken 21

H

Hout .... 16 bewaren 16 drogen .... 16 geschikte soort .... 16 nat .... 16 wil niet doorbranden .... 29

Houtblokken stapelen.... 18

K

Kap op de schoorsteen 13

Kieren in toestel.... 22

Kolen asgehalte 17

L

Lak 16

Luchtinlaten 17

Luchtlek 22

Luchttoevoer regelen.... 19

M

Mist, niet stoken 20

Muren brandveiligheid 13

N

Naaldhout .16....

Nat hout 16

Nevel, niet stoken.20....

Nominaal vermogen.20, 23....

0

Onderhoud afdichting .22......

email 21

glas schoonmaken.21......

schoorsteen 20

smeren 21

toestel schoonmaken 21

vuurvaste binnenplaten.21......

Ongeschikte brandstof 16

Ontassen 20

Opslag van hout 16

P

Plaatsen afmetingen 25

Primaire luchtinlaat 17

Problemen oplossen.... 20, 29

R

Rendement 5,7,9,11,23-24

Rook bij eerste gebruik ....16

Rookgas massedebiet .... 23 temperatuur .... 5, 7, 9, 11

Rookterugslag 12, 29

Ruiten aanslag 29 schoonmaken 21

s

Schoonmaken glas .... 21 toestel .... 21

Schoorsteen aansluitdiameter 23 aansluiting op. 15 hoogte 13 onderhoud 20 voorwaarden 13

Schoorsteenbrand voorkomen 19

Schoorsteenkap 13

Secundaire luchtinlaat 17

Smeren 21

Stof-emissie 23-24

Stoken ....17 antracietkolen ....18 brandstof bijvullen....17-19 bruinkoolbriketten ....18 onvoldoende warmte ....20, 29 toestel brandt te hevig ....29 toestel niet goed regelbaar ....29

T

Teer 19

Temperatuur 23

Temperatuurstijging meetsectie 23

Trek 23

U

Uitgaan van vuur.... 19

V

Vegen van schoorsteen 20

Ventilatie 13 vuistregel 13

Ventilatierooster 13

Verwijderen as 20

Vet voor smering 21

Vloeren brandveiligheid ....13 draagvermogen ....13

Vloerkleed 13

Vulhoogte van toestel 18

Vuur aanmaken .... 17 doven .... 19

Vuurvaste binnenplaten onderhoud .... 21 waarschuwing .... 15

W

Waarschuwing brandbare materialen ..... 12 gietijzeren binnenplaten ..... 15 glas gebroken of gebarsten ..... 12, 21 heet oppervlak ..... 12

verzekeringsvoorwaarden..12

voorschriften .12......

vuurvaste binnenplaten..15

Wanden

brandveiligheid ..13.

Warmte, onvoldoende.20,.29....

Weersomstandigheden, niet stoken.20.

Table of contents

Introduction 3

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde, Belgique.

Nijverheidsstraat 18 Tél.: [phone]

2381 Weelde Fax: [phone]

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tlf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Ytelseserklæring TAI 45C

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tlf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tlf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Ytelseserklæring TAI 55C

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tlf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Sikkerhet
