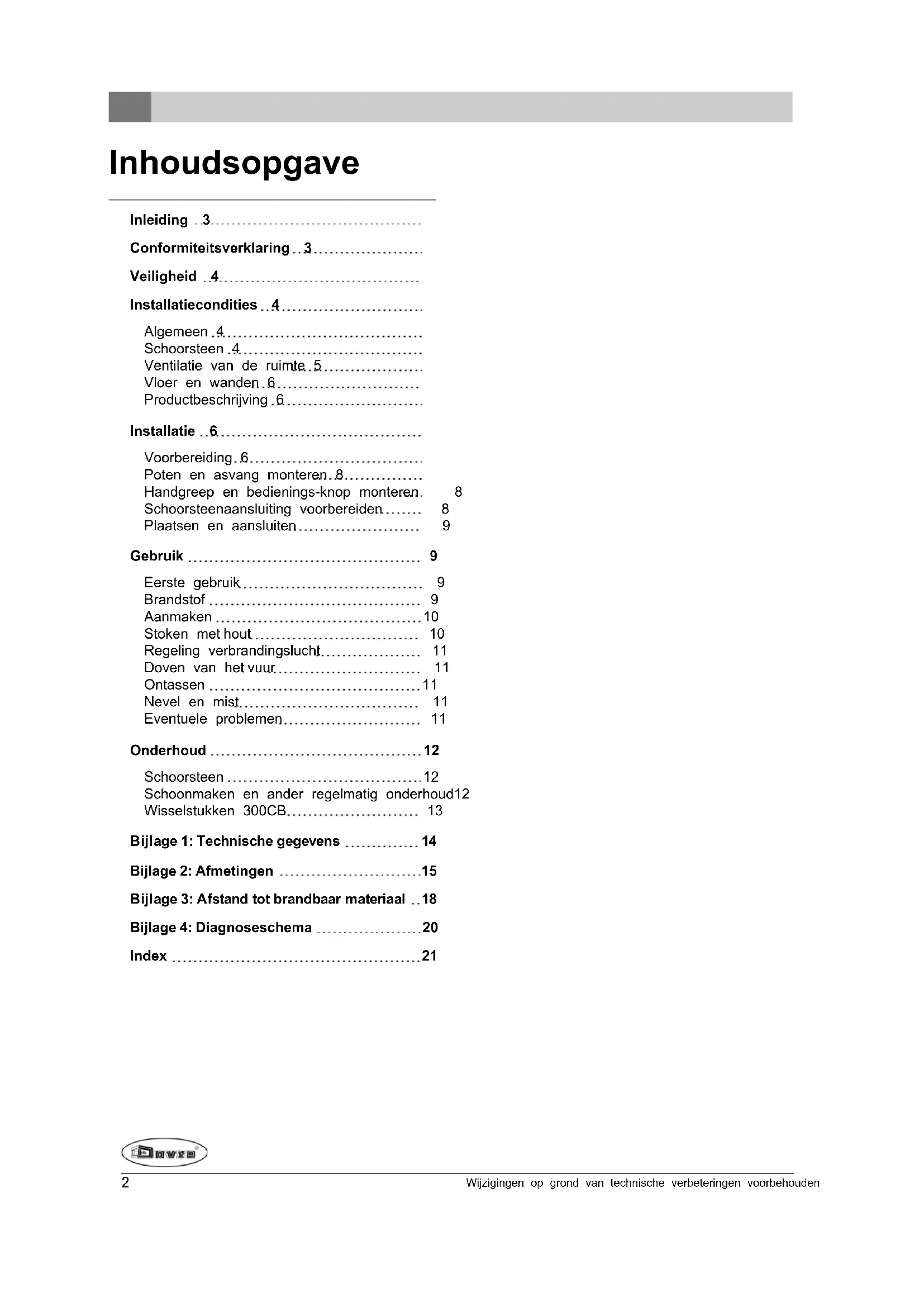

GEBRUIKSAANWIJZING 340CB DOVRE

Conformiteitsverklaring 3

Veiligheid 4

Algemeen .4
Schoorsteen .4
Ventilatie van de ruimte.5
Vloer en wanden.6
Productbeschrijving.6

Installatie .6.

Voorbereiding.6
Poten en asvang monteren.8
Handgreep en bedienings-knop monteren.
Schoorsteenaansluiting voorbereiden.
Plaatsen en aansluiten

Gebruik 9

Eerste gebruik 9
Brandstof 9
Aanmaken 10
Stoken met hout 10
Regeling verbrandingslucht 11
Doven van het vuur 17
Ontassen 11
Nevel en mist. 11
Eventuele problemen 11

Onderhoud 12

Schoorsteen 12
Schoonmaken en ander regelmatig onderhoud12

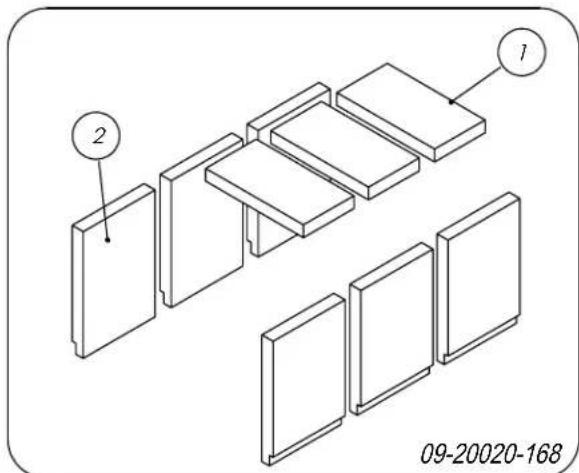

Wisselstukken 300CB. 13

Bijlage 1: Technische gegevens 14

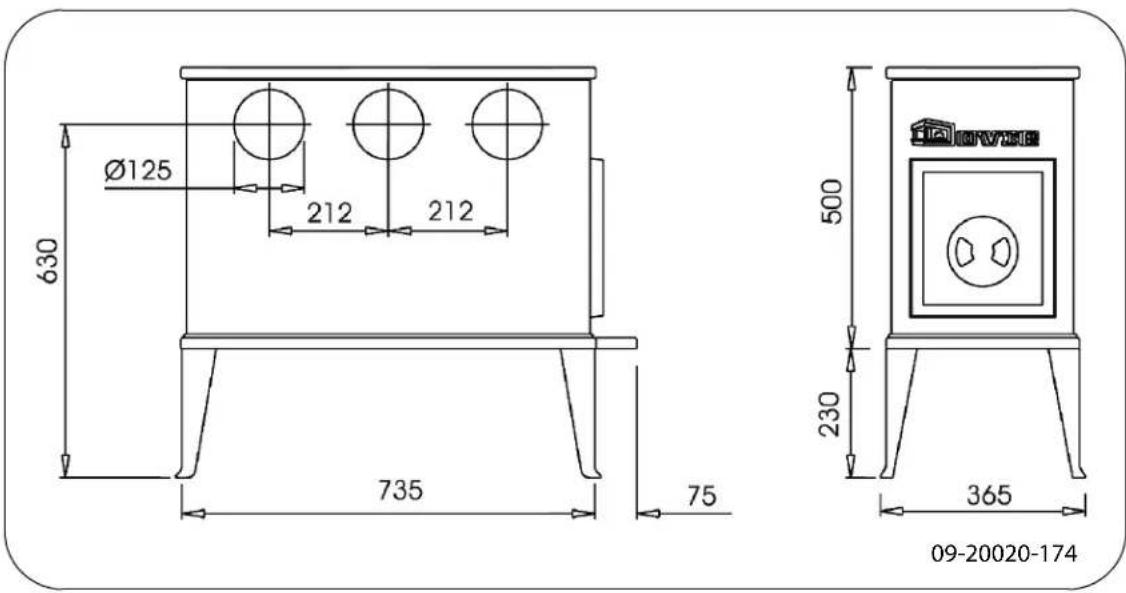

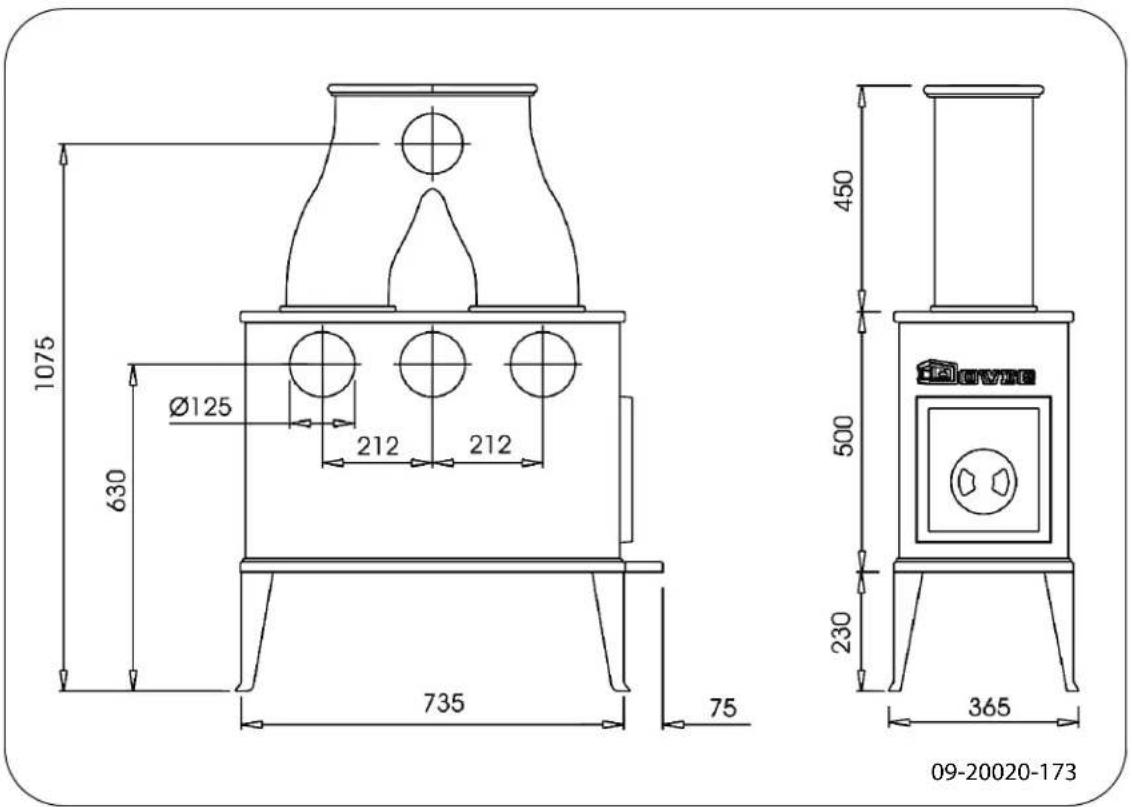

Bijlage 2: Afmetingen 15
Bijlage 3: Afstand tot brandaar materiaal ...18
Bijlage 4: Diagnoseschema 20
Index 21

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van

DOVRE heeft u gekozen voor een kwaliteit'sproduct.

Dit product maakt deel UIT van een neue generatie

energiezuinige en milieuvriendelijke ver

warmingstoestellen. Deze toestellen make npoptimaal

gebruik van zowel convectiewarmte als stra

lingswarmte.

Conformiteitsverklaring

Notified body: 2013

Uw DOVRE toestel is geprodued met de Hierbij verkaart

modernste productiemiddelen. Mocht er onver

hoopt toch iets mankeren aan uw toestel, dan kunt

u altiid een beroep doeon op de DOVRE service. Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

Het toestel mag nicht gewijzigd worden; gebruik

steeds originele onderdelen.

dat houtkachel 300CB conform EN 13240 gepro

• Het toestel is bedoeld voorplaatsing in een woordlueerd worden.

ruimte. Het moet hermetisch worden aangesloten

op een goedwerkende schoorsteen.

Wii adviseren u het toestel te lately installeren door Weelde 16-04-2013

WJ adviseren a net toseen bevoegd installment.

DOVRE kan nicht aansprakelijk worden gesteld wor

den voor problemen of schade door een onjuiste

installatie.

T. Gehem

Bij installmente en gebruik moeten de hierna beschre

ven veiligeidsvoorschriften in acht worden geno

men.

In deze handleiding leest u hoe u het DOVRE ver-

warmingstoestel op een veilige manier installeert,

gebrukt en onderhoudt. Als u aanvullende informatie

of technische gegevens wilt of een installmentie-pro

bleem heeft, neemt u dan eerst contact op met uw

leverancier.

© 2013 DOVRE NV

In het kader van een continue productverbetering, kun

nen specificaties van het geleverde toestel afwijken

van de beschrijving in deze brochure, zonder voor

afgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgié E-mail : [e-mail]

Veiligheid

Let op! Alle verilgheidsvoorschriften要去en strikt worden nageleefd.
Lees aandachtig de instructies voor installmentie, gebruik en onderhoud die met het toestel zich meegeleverd, voordat u het toestel in gebruik neemt.
Het toestel moet worden geinstalleerd overe enkomstig de wetgeving en voorschriften van Algemeen uw land.
Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen要去en worden nageleefd bij het instal- leren van het toestel. Voor de aansluitmaten:zie de bijlage "Technische gegevens".
Laat het toestel bij voorkeur installereren door Informeer bij de brandweer en/of verzekeringsmaatschappijaar eventuele specifieke een bevoegd installmenteur. Deze is op de hoogte vereisten en voorschriften. van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis+kennenzeer De schoorsteen is nheet worden (meer dan 100^) ! Gebruik voore de bediening een 'koude hand' of een hittebestendige handschoen. Zorg voor voldoende afterschering als Jonge kinderen, mindervaliden en ouderen zich in de nabijheid van het toestel bevinden.
Veiligheidsafstanden tot brandbaar materiaal van de brandstof in het toestel. moeten strikt worden aangehonden.
Plaats geen gordijnen, kleren, wasgoed of openen van de deur rookterugslag gezven. Schade andere brandbare materialen bovenop of in daan door rookterugslag is uitgesloten van garanti nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel nog een centraleverwarmingsketel) op gezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder
Voorkom schoorsteenbrand door regelmatig de geval bij twee aansluitingen dat het hoogteverschilussen de aansluitingen minimaal Stook het toestel nooit met open deur. 200 mm bedraagt.
Bij schoorsteenbrand: sluit de luchtinlaten van Vraag uw installeur om advies over de schoorsteen. het toestel en waarschuw de brandweer. Raadpleeg de Europese norm EN13384 voor een
Jul Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik neemt.

De schoorsteen moet aan de volgende voorwaarde voldoen:

De schoorsteen moet gemaakt zich van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen要去 luchtdicht en goed gereinigc zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekend van de uitgang van het toestel - zo verticalaal möglichk lopen. Rictingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen enveroorzaken möglichk roetophoping.
De binnenmaten mogen Niet te groot zich, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder worden.
De schoorsteen要去 bij voorkeur bezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geisoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal要去 constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.
Bij toepassing van een regenkap/afvoerkap op detilatierooster in de buitenmuur te lately plaatsen. schoorsteen: let erop dat de kap Niet de uitmonding Zrg dat andere luchtverbruikende apparaten (zoals van de schoorsteen vernaout en dat de kap Niet de een wasdroger, ander verwarmingstoestel of badafvoer van verbrandingsgassen belemmert. kamerventilator) een eigien buitenluchtaanvoer heb-
De schoorsteen要去uitmonden in een zone dieben, o niet worden verstoord door omliggende gebouwen, stoekt. vlabkijstaande bomen of andere hindernissen.
Het schoorsteengedeelte buiten de woning moet geisoleerd zich.
De schoorsteen moet minimaal 4 meter hoog়n.
Als vuistregel geldt: 60 cm boven de nok van het dak.
Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur� aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.
Als er mechanische ventilatie is, bv een centraal afzuigsysteme om een afzuiigkap in een open keuken.
U kunt voor extra ventilatie zorgen door een ventilatierooster in de buitenmuur te latentenlaatsen.
Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad-kamerv ventilator) een eigeneuitenluchtaanvoer hebben, of zich uitgeschakeld wonneer u het toestel stootkt.

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht worden via regelbare lucht-inlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte{kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet়. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.

Vloer en wanden

De vloer waarop het toestel worden geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Beschem een brandbare vloer door middel van een onbrandbare vloerplaat gegen warmte-uitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstandCUSHT het toestel en brandbare materialen zoals houten wander en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afscherming tussen de aansluitbuis en brandbare materialen. De vuistregel voor een enkelwandige buis is een afstand van driemaal de diameter. Als ee bekledingsschelp rond de buis is aangebracht, is een afstand van eenmaal de diameter toelaatbaar.

Een vloerkleed moet minimaal 80~cm van het vuur verwijderd zich.

Beschem een brandbare vloer voor de kache met behulp van een onbrandbare vloerplaat tegen eventuele uittvallende assen. De vloerplaat要去 voldoen aan nationale normen.

Voor de afmetingen van de onbrandbare vloerplaat:zie de bijlage "Afstand tot brandbaarmaterialiaal".

Voor verdere eisen in verband met brand-veiligheid:zie de bijlage "Afstand tot brandbaar materiaal".

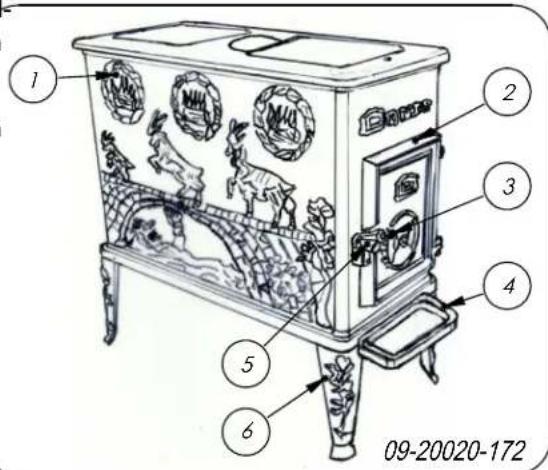

Productbeschrijving

1. Rookgasaansluiting

2. Deur

3. Luchtregelingsschuif

4. Asvang

5. Grendel

6. Poot

Kenmerken van het toestel

Het toestel kan aan de zijkant, dechterkant of aan de bovenkant op de schoorsteen aangesloten worden.

Voor het toestel zijn opzetstukken met aanduiding 400 - 200 leverbaar, die de functie hebben van een warmtewisselaar. Zie "Bijlage 2: Afmetingen" voor de maatvoering van de opzetstukken. Via deze opzetstukken kan het toestel aan de zijkant of de bovenkant aangesloten worden.

Installatie

Voorbereiding

Controller het toestel onmiddelijk bij ontvangst op (transport)schade en eventuele gebreken.

Als u (transport)schade of gebreken hebte geconstasteerd, neem het toestel dan nicht in gebruik en stel de leverancier op de hoogte.

• Verwijder de demontabele onderdelen (de vermiculite binnenplaten, de vlamplaat)uit het toestel voordat u het toestel gaat installereren.

Door de demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onder delen op hun oorspronkelijke positie, om ze later weeper op de juiste plaats te konnen aanbrengen.

Binnenplaten verwijderen

Vermiculite binnenplaten zijn Licht van gewichten bij levering meestal okerkleurig. Zij isolerende verbrandingskamer zodate de verbranding beter is. Gietijzeren binnenplaten beschermen de verbrandingskamer en geben warmte door aan de omgeving.

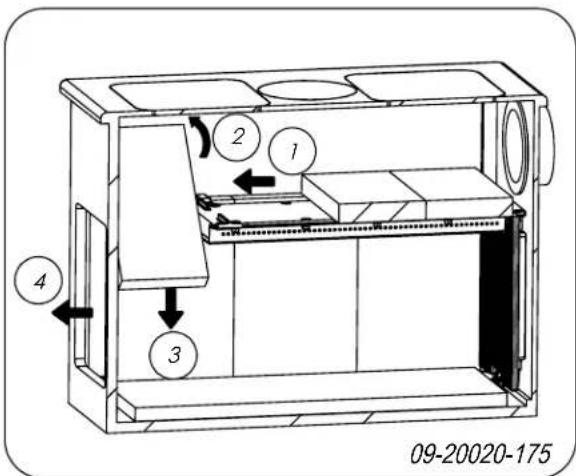

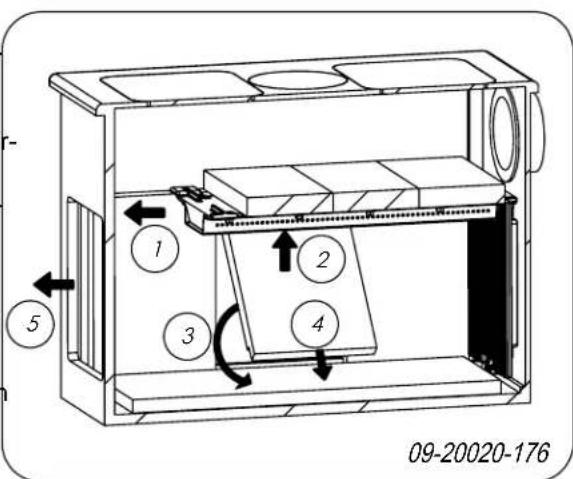

Binnenplaten bovenzijde

1. Schuif de binnenplaat aan de boenzijde van het toestel maar voren (1); zie volgende figuur.

1. Duw de planta wat maar boven zodate u de planta gonaal kunt kantelen (2).
2. Haal deplaat maar het onderste deel in de ruimte (3).
3. Verwijder deplaat uit het toestel via de deur-opening (4).

4. Herhaal de instructies (1) tot en met (4) voor twee overige platen.

5. Schuif van beiden zijkanten de voorste binnenplaat
   I zoveel möglichk maar voren (1); zich volgende figuur.

1. Duw de tweede planta wat maar boven (2) en kantel deutsche diagonalaal (3) en (4).
2. Verwijder deplaat uit het toestel via de deur-t opening (5).
3. Verwijder de derde plaat op bezelfde manier als de tweede door de instructiestappen (2) en (3) te her-halen.
4. Schuif de eerste plaat in de positie van de tweede en verwijder deze opdezelfde manier.

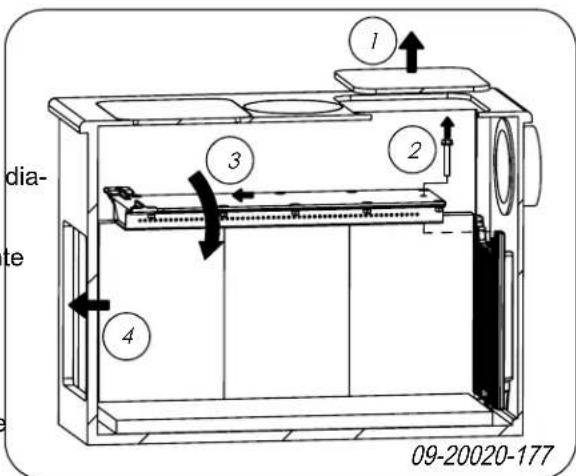

Vlamplaat (Iuchttunnelplaat)

1. Haal het achechterste deksel weg (1); zie volgende figuur. U heeft vanaf boven toegang tot de verbrandingsruimte.

Binnenplaten zijkanten

1. Schroef de vlamplaat aan dechterzijde los doo de schroef M8 (13mm) los te draaien (2).
2. Til de de vlamplaat aan dechterzijde op.
3. Kantel de vlamplaat (3) en LASTEZ zakken.
4. Verwijder de planta uit het toestel via de deur-opening (4).

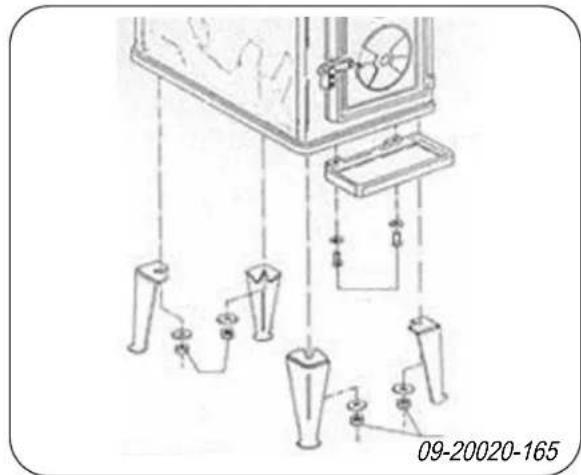

Poten en asvang monteren

Monteer de poten aan het toestel; zie volgende figur.

1. Kantel de kachel op de zijkant.
2. Monteer de vier poten aan de bodemplaat met sluitringen en de M8 moeren die zich aan de bodemplaat bevinden.
3. Monteer de asvang onder de bodemplaat onder deur met de schroeven M8x12.
4. Zet het toestel rechtop op de gemonteerde poten.

Ondersteun het toestel bij hetrechtop zetten zodat Niet alle gewicht op de poten rust.

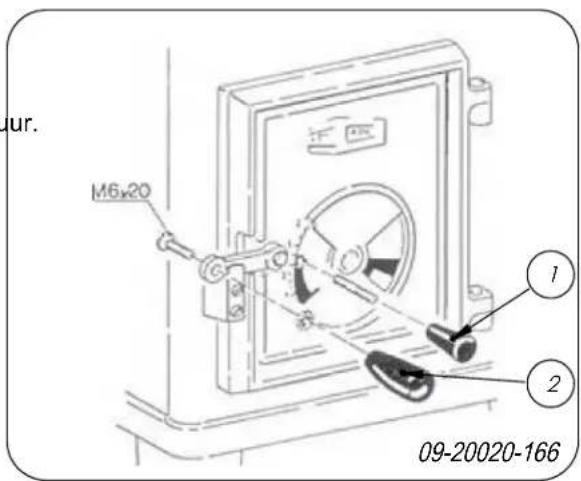

Handgreep en bedieningsknop monteren

Bevestig met bijgeleverde schroef M6x20 de handgreep (2) aan het verloopstuk en de bedieningsknop voor de luchtregeling (1); zie volgende figuur.

Schoorsteenaansluiting voorbereiden

Bij het aansluiten van het toestel op de schoorsteen hebt u de keuze uit aansluiting op de zijkant, de achterkant of aan de bovenkant. Zie de paragraaf "Aansluiten op de zijkant, bovenkant of op de Achterkant". Ook is het möglichk een aansluiting te makev via het los te bestellen opzetstuk 400-200,zie de paragraaf "aansluiten via de opzetstukken".

Bij levering van het toestel is er geen rookken. gasopening aanwezig.
Afdichtingskit en bevestigingsmaterialen�n meegeleverd.

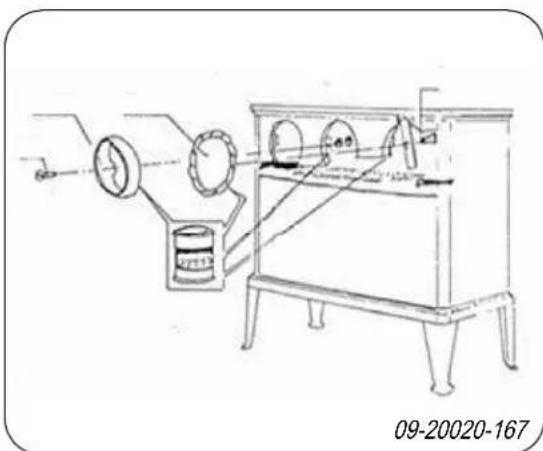

Aansluiten op de zichkant, bovenkant of op dechterkant

Maak eerst een keuze voor de zijkant, bovenkant of dechterkant om het toestel op de schoorsteen aan te sluiten.

1. Monteer op de gekozen rookgasopening de aflsuitkraag (300-8) met de twee schroeven en moeren M8; zie volgende figuur.
2. Breng voor de afldichting (300-7) voldoende afldichtingskit aan.

1. Sluit de overige aansluitmogelijkheden met de bij geleverde afdichtdeksels en klemplaatjes met schroeven M6.
2. Breng steeds op het sluitvlak volderende kit aan.

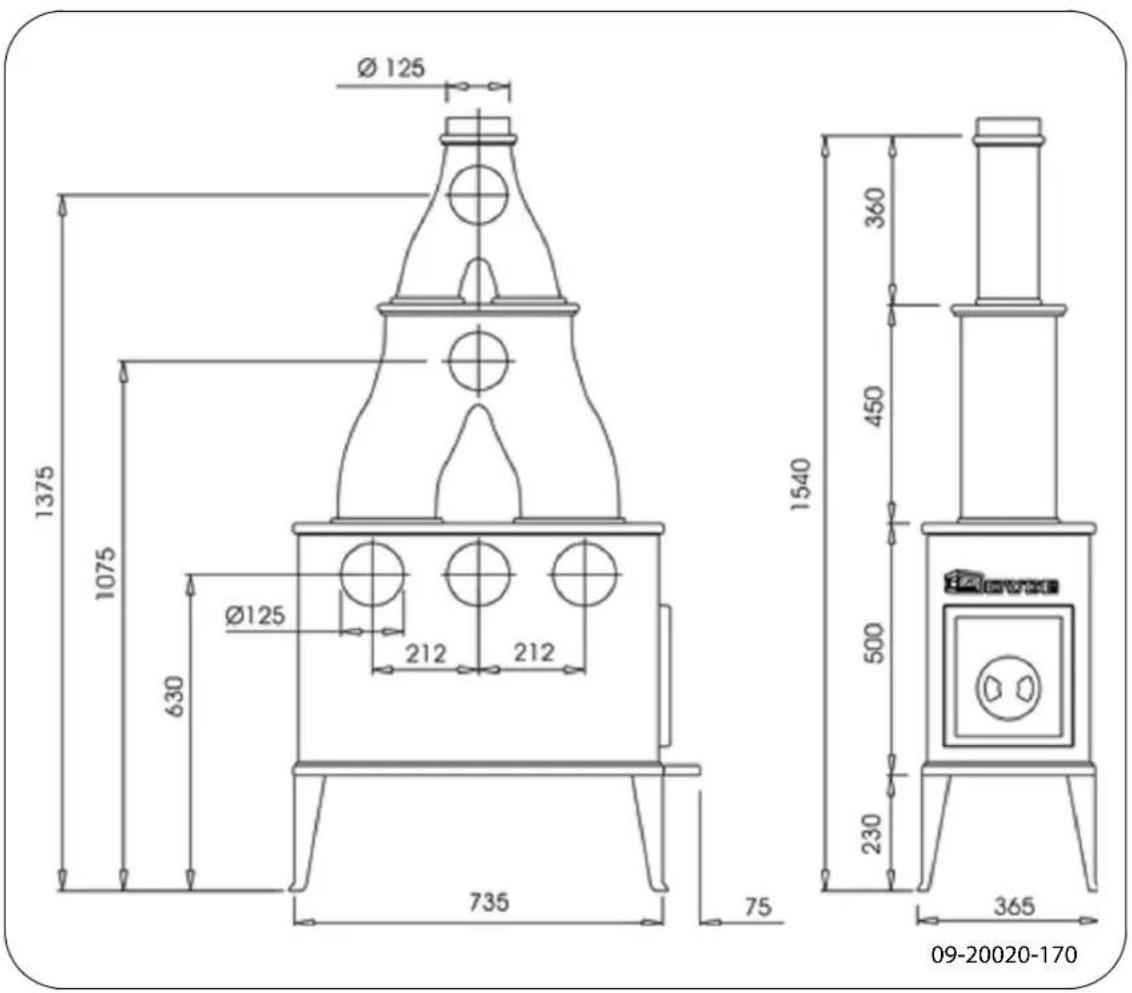

Aansluiten via de opzetstukken

Met de opzetstukken 400 en 200 wordt het warm-tewisselend oppervlak van de kachel vergroot en c-mee het rendement verhoogd. Bij gebruik van de optioneel verkrijgbare opzetstukken kut u een zij-aansluiting en een bovenaansluiting makev via het opzetstuk.

1. Verwijder de deksels die zich aan de de bovenkaout van het toestel bevinden.
2. Plaats het opzetstuk op de onstane openingen.
3. Gebruik de meegeleverde kachelkit voor de afdichting van het opzetstuk en het toestel.
4. Volg verder de instructies in de paragraaf "Aansluiten op de zijkant, bovenkant of de achterkant" om de rookgasopening te make en de meegeleverde aansluitkraag te monteren.

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas.
2. Sluit het toestel hermetisch aan op de schoorsteen.
3. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vermiculite binnenplaten.

Het toestel is nu maar voor gebruik.

Gebruik

Eerste gebruik

Wanner u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor za de hittebestendige lak uitharden. Hier bij kan wel wat rook en geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even open.

Brandstof

Dit toestel is alleen geschikt voor het stoken van naturuurlijk hout; gezaagd en gekloofd en voldoende droog.

Gebruik geen andere brandstoffen, want die kuren leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niede gebruiken odomdat zij het milieu verruilen, en odomdat zij het toestel en de schoorsteen sterk verruilen waardoor schoorsteenbrand kan ontstaan:

Behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout, verduurzaamd hout, multiplex en spanplaat.
Kunststof, oud papier en huishoudelijk afval.

• Gebruik bij voorkeur hard loofhout zoals eik, beuk, berg en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevatmeer hors, brandt sneller en geefteer wonken.

Gebruik gedroogd hout met een vochtpercentage van maximaal 20% . Hiervoor要去 het hout minstens 2aar zijn gedroogd.

Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt better. Bewaar het hout onder een afdek waar de wind vrij spel heeft.

Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en Zwarte vlekken op de vloer gezven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandhaar en kan schoorsteenbrand veroorzaken.

Aanmake

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te make, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kuislings op elkaar.
2. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.
3. Leg een aanmaakblokje:tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

1. Sluit de deur van het toestel en zet de luchtschuif in de deur helemaal open.
2. Laat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doe n en het toestel gaan regelen; zie de paragraaf "Stoken met hout"

Stoken met hout

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer waar de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Regel het vuur met de luchtschuif in de deur.

Vul het toestel voor maximaal de helft.

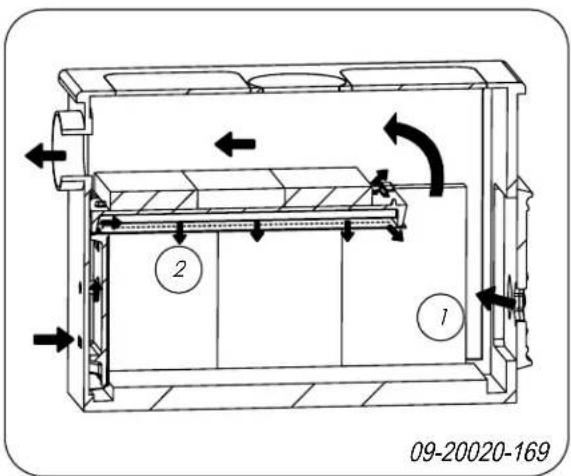

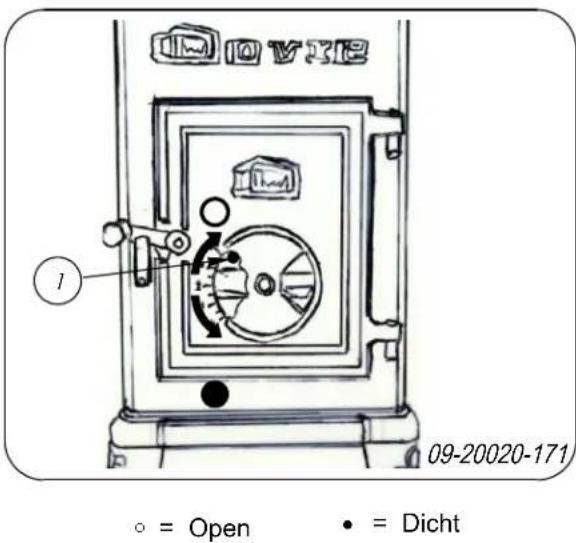

Regeling verbrandingslucht

Het toestel heeft diverse voorzieningen voor de luchtregeling; zie volgende figuur.

De primaire luchtschuif (1) regelt het vuur.

De vlamplaat heeft permanente luchtopeningen (2) zorgen voor de naverbranding.

Adviezen

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzeten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus better om het toestel eenaar uu intens te latenten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de luchtschuif in de deur.
- Open de deur altijd voorzichtig.
Direct na het bijvullen de deur sluiten.
Regelmatig eenkleinehoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

Doven van het vuur

Vul geen brandstof bij en LAST de kachel gewoon uittgaan. Als een vuur wordt getemperd door de luchttoevoer te verminderen, komen schadelijke stoffende Vij. Laat waarom het vuur vanzelf uitbranden. Houdtoezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd+kennen alle luchtschuivenworden gesloten.

Ontassen

Na het stoken van hout blijf een relatiefkleine hoeveelheid as over. Dit asbed is een goede isolator voor de stockbodem en geeft een betere verbranding. Laat waarom gerust een dun laagje as op de stockbodem liggen.

De luchttoevoer door de stockbodem mag darüber nicht worden belemmerd en er mag zich geen as ophopen darüber een vermiculite binnenplaat. Verwijderaarom regelmatinig de overtollige as.

De overtollige as kunt u met een schepje verwijderen.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stank-overlast gehen. Als het Niet=echt nodig is, kunt u bij nevel en mist beter nicht stoken.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zicheer brandhaar. Als de afzetting van deze stoffen t groot worden, kan bij een plotselinge hove

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuale problemen bij het gebruik van het toestel op te losesen.

Onderhoud

1 Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te honden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te latent controlleren en onderhoden.

vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich möglichk erachter ophoot. Als opgehoopte as acheer een gietijzerenplaat Niet worden verwijderd, kan de planta de warmte Niet meer afgeven aan de omgeving en kan de planta cervormen of scheuren.

Aan het begin van het stockseizoen:That de schoolsteen vegen door een erkend schoorsteenveger.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Tijdens het stockseizoen en nadat de schoorsteen Smeren Iange vrij nicht is gebruikt: laat de schoorsteen controleren op roet. Hoewel gielt

Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Smeren

Schoonmaken en ander regelmatig onderhoud

bewel gietijzer enigszins zichsmerend is, moet u wegende delen toch regelmatig smeren.

Maak het toestel nicht schoon wonneer het warm is.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, fremdels en lucht-schuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Maak de buitenkant van het toestel schoon met een droge Niet pluizende doeK.

Afwerklaag bijwerken

Kleine lakbeschadigingen kurz u bijwerken met een spuitbus special hittebestendige lak die verkrijgbaar is bij uw leverancier.

Na afloop van het stockseizoen kut u de binnenkar Abdichting controeren van het toestel goed schoonmaken:

• Verwijder eventuele eerst de vermiculite binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijdersen en aanbrengen van binnenplaten.

Controller of het afdichtingskoord van de deur nog goed aflsuit. Afdichtkoord verslijt en moetijdig worden verrangen.

Maak eventueel de luchtaanvoerkanalen schoon.

Controller het toestel op luchtlekken. Kit eventuele kieren dicht met kachelkit.

Bij een demontabele vlamplaat: verwijder de vlamplaat boven in het toestel en kaak deze schoon.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw eenlek.

Vuurvaste binnenplaten controlleren

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig�<|im_start|> Vermiculite binnenplaten�<|im_start|>kwetsbaar. Stoot nicht met houtblokken gegen de binnenplaten. Controller de binnenplaten regelmatig en verrang ze indien nodig.

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite of chamotte binnenplaten können haarscheuren gaan

Wisselstukken 300CB

Pos. Artikeln. Omschrijving Aantal

1 03.77520.000binnenplaat bovenzijde 3
2 03.77521.000binnenplaat zijkant 6

Bijlage 1: Technische gegevens

Model 300CB 340CB 342CB
Nominal vermogen 9 kW 10 kW 10,5 kW
Schoorsteenaansluiting (diameter) 125 mm 125 mm 125 mm 125 mm
Gewicht 115 kg 160 kg 180 kg
Aanbevolen brandstof	Hout	Hout	Hout
Kenmerk brandstof, max. lenghte	60 cm	60 cm	60 cm
Massadebiet van rookgassen	5,8 g/s	7,0 g/s	7,5 g/s
Temperatuurstijging gemeten in de meetsectie	301 °C	208 °C	196 °C
Temperatuur gemeten aan de uitgang van het stel	toe-384 °C	306 °C	280 °C
Minimum trek	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,08 %	0,10 %	0,10 %
NOx-emissie (13% Q)	84 mg/Nm3	76 mg/Nm3	82 mg/Nm3
CnHm-emissie (13%Q)	52 mg/Nm3	142 mg/Nm3	127 mg/Nm3
Stofemissie	21 mg/Nm3	32 mg/Nm3	27 mg/Nm3
Rendement	79,9 %	83,1 %	83,5 %

Bijlage 2: Afmetingen

300CB

Bijlage 3: Afstand tot brandhaar materiaal

300CB/340CB/342CB - Minimale afstanden in millimeters

Brandbaar materiaal

Onbrandbaar materiaal 100 mm

300CB - Afmetingen onbrandbare vloerplaat

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland	400 100
Noorwegen	300 100

Bijlage 4: Diagnoseschema

				Probleem
●				Hout wil nicht doorbranden
	●			Geeft onvoldoende warmte
		●		Rookterugslag tijdens het bijvullen
			●	Toestel brandt te hevig, nicht goed regelbaar
				Aanslag op het glas
				mogelijkke oorzaak mogel	ijke oplossing
●	●	●		Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruikkleine stukjesaanmaakhout. Gebruikgekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapelung hout net correct	Stapel het hout zodanig dat er voldoende lucht tussen de hout-blokken kan stromen (losse stapeling, wie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvol-doende	Controleer of schoorsteen aan de voorwaarden voldoet: mini-maal 4 meter hoog, juiste diameter, goed geïsoleerd, gladde bin-nenzijde, Niet te veelbochten, geen obstructions in de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen Niet rect	Voldoende hoog boven het dakvlak, geen obstructions in de nabij-heid.
●	●	●	●	●	Instelling van de luchtinlaten net correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestelmet de schooten Niet correct	Aansluiting moet hermetisch dichtijken.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, kaak desnoods gebruik van de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgekeerde lucht-stroom in de schoorsteen door hove tentemporatuur), extreme windsnelheden	Biji inversie is gebruik van het toestel af te raden. Plaats desnoods bjué trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom/tocht in de woonkamer, plaats het toestelniet in de nabij-heid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout Niet te dicht gegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controller de afriching	tingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout.20

Aanmaakvuur 10

Aansluiten
achterkant 8.
afmetingen 15.
bovenkant 8.
zijkant 8.

Aansteken 10

Afdichtingskoord van deur.12

Afmetingen 15

Afwerklaag, onderhoud.12

As verwijderen 11

B

Beluchting van het vuur 11

Bijvullen van brandstof 11 rookterugslag 20

Binnenplaten
gietijzeren 7
vermiculite 7
vuurvast 9

Brandbaar material afstand tot 18

Brandstof benodigde hoeveelheid 11

bijvullen 10-11

geschichte 9 hout 9 ongeschichte 9

Brandveiligheid afstand tot brandbaar materiaal 18 meubels 6 vloer 6 wanden 6

C

Creosoot 11

D

Draagvermogen van vloer 6

Drogen van hout 9

G

Geschikte brandstof. 9

Gewicht 14

Gietijzer binnenplaten 7 yuvvast 7

Glas aanslag 20

H

Handgreep monteren 8

Handgreephouder monteren 8

Hout 9
bewaren 9
drogen 9
geschikte soort 9
nat 9
wil nicht doorbranden 2

Houtblokken stapelen 10

K

Kap op de schoorsteen. 5

Kieren in toestel 12

Koude hand monteren 8

L

Lak 9

Luchtlek 12

Luchtregeling 11

Luchttoevoer regelen. 11

M

Onderhoud
afdichting 12
schoorsteen 12
smeren 12

toestel schoonmaken 12
vuurvaste binnenplaten.12

Ongeschikte brandstof. 9

Ontassen.11.

Opslag van hout 9.

Opzetstuk warmtewisselaar 6.

Opetzstukken 400-200.9

P

Plaatsen afmetingen 15.

Poten montage 8

Problemen oplossen.11.20

R

Rendement.14

Rook bij eerste gebruik.9

Rookgas
massedebiet .14

Rookterugslag 4,20

Ruitenaanslag 20

s

Schoonmaken toestel 12

Schoorsteen
aansluitdiameter 14
aansluiting op.9
hoogte 5
onderhoud 12
voorwaarden 5

Schoorsteenbrand voorkomen 11

Schoorsteenkap 5

Smeren 12

Stof-emissie 14

Stoken 10
brandstof bijvullen 10-1
onvoldoende warmte 11, 2
toestel brandt te hevig
toestel nicht goed regelbaar

T

Teer 11

Temperatuur 14

Temperatuurstijging meetsectie .14.

Trek 14

U

Uitgaan van vuur 11

V

Vegen van schoorsteen 12

Ventilatie 5
vuistregel 5

Ventilatierooster 5

Verbrandingsluchtregeling 11

Vermiculite vuvast 7

Vermiculiten binnenplaten waarschuwing 9

Verwijderen as 11

Vet voor smering 12

Vloeren brandveiligheid 6
draagvermogen 6

Vloerkleed 6

Vulhoogte van toestel 10

Vuur aanmaken 10 doven 11

Vuurvaste binnenplaten 9
onderhoud. 12

W

Waarschuwing brandbare materialen 4 glas gebroken of gebarsten 4 heet oppervlak 4 schoorsteenbrand 4,9,11 ventilatie 4-5 vermiculite binnenplaten 9 verzekeringsvoorwaarden 4 voorschriften 4

Wanden brandveiligigheid 6

Warmte, onvoldoende 11, 20

Warmtewisselaar 9 opzetstuk 6

Weersomstandigheden, nicht stoken 11

Table of contents

Introduction 2

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail: [e-mail]

Safety
