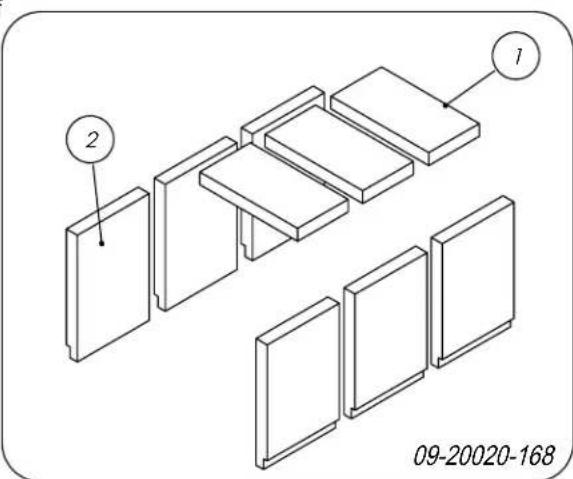

Ersatzteile 300CB. 12

Anlage 1: Technische Daten 13

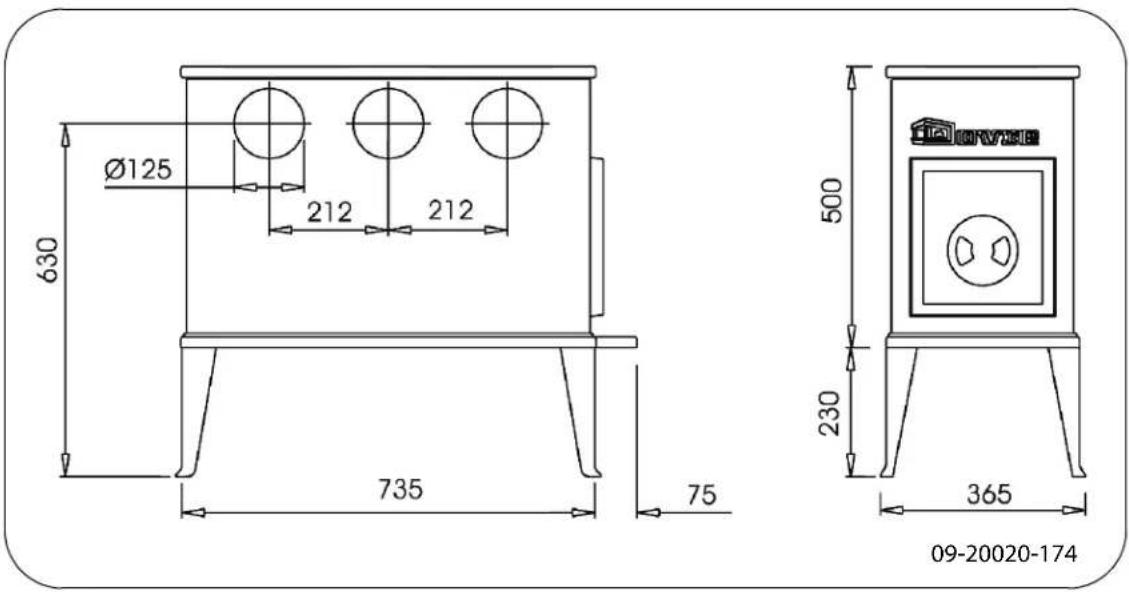

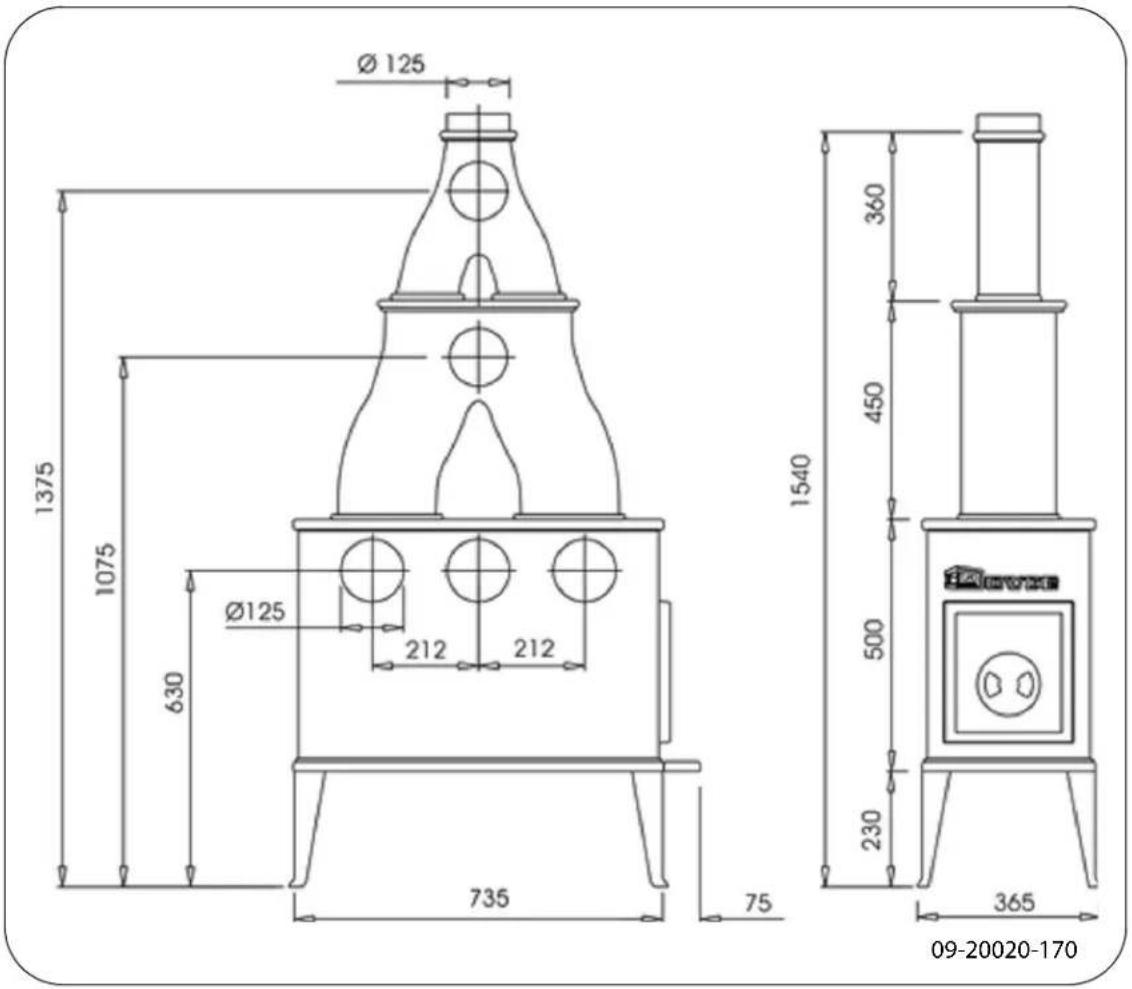

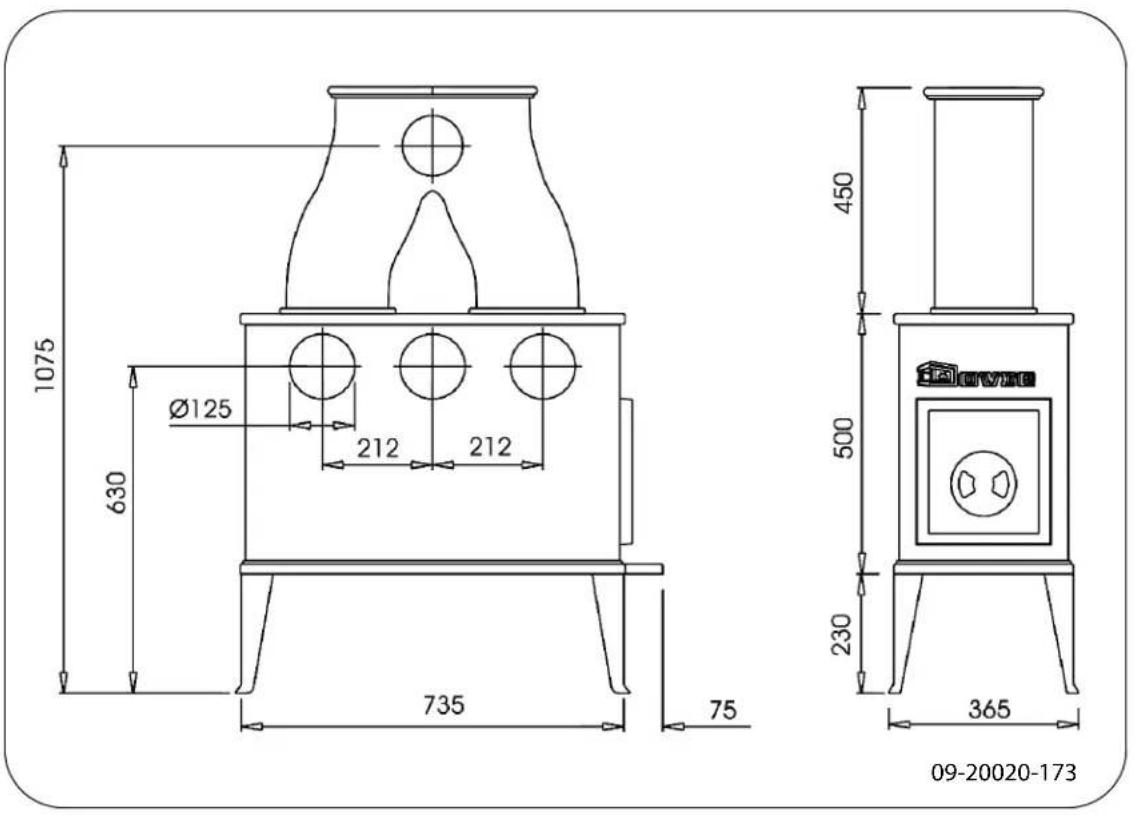

Anlage 2: Abmessungen 14

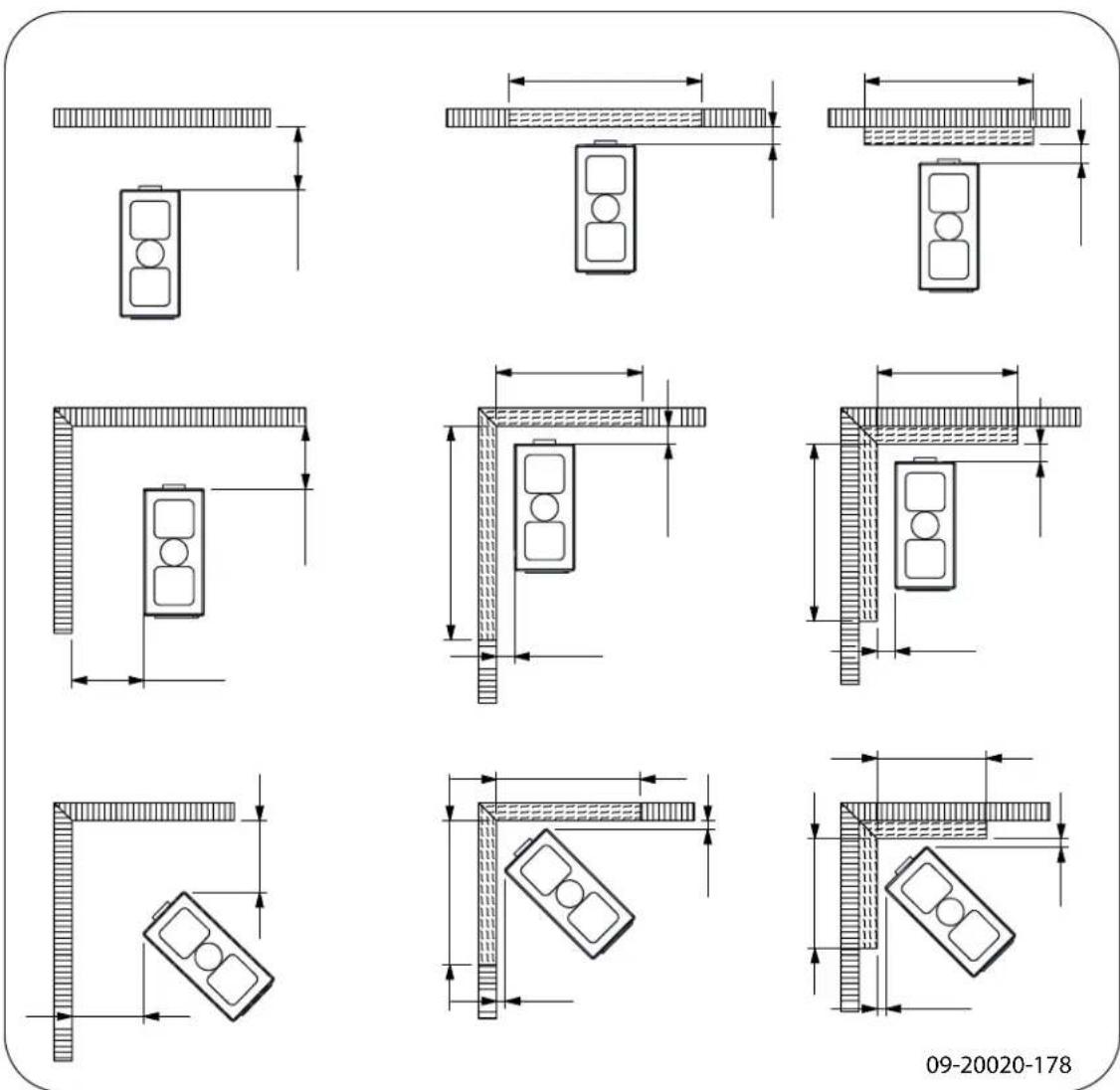

Anlage 3: Abstand zu brennbarem Material.17
Anlage 4: Diagnoseschema 19
Index 20

Einleitung

Sehr geehrte(r) Benutzer(in),
Mit dem Kauf these Heizgerats von DOVRE haben Sie sich für ein hochwertiges Produkt entschieden.
Dieses Produkt besteht zu einer neuen Generation energiesparender und umweltfreundlicher Heizgeräte.
These Geräte nutzen sowohl Konvektionswärme als auch Strahlungswärme.

Konformitätserklarung

Benachrichtigte Behörde: 2013

Ihr DOVRE-Gerät wurde mithilfe der modernsten Produktionsmittel gefertigt. Solle Ihr Gerät wider Hiermit erklart Erwarten dennoch einen Mangel aufweisen, konnen Sie sich jederzeit an den DOVRE-Service wenden. Dovre nv, Nijv
Das Gerätarf nicht verändert werden; verwenden Sie stets Original-Ersatzteile. dass die Holz-Feuerstätte 300CB gemäßEN 13240
Das Gerät ist zum Aufstellen in einem Wohnraumhergestellt wurde. gedacht. Es muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden. Weelde 16.04.201
Wir empfehlen, das Gerät durch einen qualifizierten Techniker installmenten zu halten.
DOVRE übernimmt keinerlei Haftung für Probleme oder Schäden, die auf eine inkorrekte Installation zurückzuführn sind.
Bei Installation und Verwendung müssen die nachfolgend aufgeführten Sicherheitsvorschriften beachtet werden.

These Anleitung erläutert, wie Sie das DOVRE-Heizgerät sicheren installieren, verwenden und warten. Wenn Sie weitergehende Informationen und technische Daten benötigen oder ein Installationsproblem haben, wenden Sie sichitte zuerst an ihren Lieferanten.

© 2013 DOVRE NV

Da die Produkte kontinuierlich verbessert werden, können die Spezifikationen des gefelften Geräts ohne vorherige Ankündigung von den Angaben in dieser Broschüre abweichen.

DOVRE N.V.
Nijverheidsstraat 18 Tel.: [phone]
B-2381 Weelde Fax: [phone]
Belgien E-Mail: [e-mail]

Sicherheit

Achtung! Alle Sicherheitsvorschriften müssen strikt eingehalten werden.
1 Lesen Sie die dem Gerät beiliegenden Anleitungen zu Installation, Inbetriebnahme und Pflege sorgfältig durch, bevor Sie das Gerät in Betrieb besteht.
Das Gerät muss gemäß den in ihrem Land geltenden gesetzlichen Bestimmungen installiert werden.
Alle lokalen Bestimmungen sowie Bestimmungen aufgrund von EU-Normen müssen bei der Installation des Geräts beachtet werden.
Vorzugsweise sollte das Gerät von einem da befugten Techniker installiert werden. Dieser kennt alle geltenden Bestimmungen und Vorschriften.
Das Gerät wurde zu Heizungszwecken entwickelt. Alle Oberflächen, einschließlich Glas und Anschlussrohr, können sehr heiß werden (mehr als 100^ ! Verwenden Sie bei der Bedienung eine "kalte Hand" oder hitzebestandige Handschuhe. Für eine hinreichende Abschirmung sorgen, wenn sich kleine Kinder, Behinderte oder Ältere in der Nähe des Geräts aufhalten.
Die Sicherheitsabstände zu brennbarem Material mussen strikt eingehalten werden.
Legen Sie keine Gardinen, Kleider, Wäs-chestücke oder andere brennbare Materialien auf oder darüber das Gerät.
Verwenden Sie während des Betriebs Ihres Gerats keine leicht entflammbaren oder explosives Materialien in der Naze des Gerats.
Lassen Sie den Schornstein regelmäßig rei-nigen, um Schornsteinbrände zu verhindern. Heizen Sie niemals mit geöffneter Tur.
Bei einem Schornsteinbrand: Schlieben Sie die Lufteingänge des Gerats, und rufen Sie die Feuerwehr.

Wenn das Glas des Geräts gebrochen oder gesprungen ist, muss diese Glas ausgetauscht werden, bevor das Gerät erneut in Betrieb genommen wird.
Sorgen Sie für eine ausreichende Ventilation in dem Raum, in dem das Gerät aufgestellt ist. Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen. Vgl. das Kapitel "Installationsbedingungen" für weitere Informationen zur Ventilation.

Installationsbedingungen

Allgemeines

Das Gerät muss hermetisch dicht an einen gut Funktionierenden Schornstein angeschlossen werden.
Fur den Anschluss: vgl. die Anlage "Technische Daten".
Informieren Sie sich bei der Feuerwehr und/oder bei ihrer Versicherungsgesellschaft nach eventuellen speziellen Bedingungen und Vorschriften.

Schornstein

Der Schornstein ist erforderlich für:

Die Abfuhr von Verbrennungsgasen durch natürlichen Abzug.
Die warme Luft in dem Schornstein ist leichter als die Außenluft und steigt dazu nach offen.
Das Ansaugen von Luft, erforderlich für die Verbrennung der Brennstoffe in dem Gerät.

Ein nicht korrekt Funktionierender Schornstein kann zu Rauchrückschlagen beim Offnen der Tur führn. Schaden durch Rauchrückschlag fallen nicht unter die Garantie.

Schlieben Sie nicht mehrere Geräte (etwa noch einen Zentralheizungskessel) an denselben Schornstein an, es sei dann, lokale oder landesweite Gesetze halten dies zu. Sorgen Sie in jedem Fall bei zwei Anschlüssen davon,

dass der Hohenunterschied zwischen den Anschlüssen mindestens 200~mm betragt.

Fragen Sie ihren Installateur nach einer Beratung zu Ihrem Schornstein. Konsultieren Sie die EU-Norm EN13384 für die korrekte Berechnung Ihres Schornsteins.

Der Schornstein muss die folgenden Bedingungen erfüllen:

Der Schornstein muss aus feuerfestem Material bestehen, vorzugsweise aus Keramik oder Edelstahl.
Der Schornstein muss luftdicht und gut gereinigt sein und vollständigen Zug garantieren.

i

Ein Zug/Unterdruck von 15 - 20 Pa während der normalen Belastung ist ideal.

Der Schornstein muss - vom Ausgang aus dem Gerät ab - so vertikal wie möglich verlaufen. Richungsänderungen und horizontale Teilstücke stören den Abzug der Verbrennungsgase und führen mölicherweise zu Rauchansammlungen.
Die Innemaße des Schornsteins dürfen nicht zu groß sein, um zu vermeiden, dass sich die Verbrennungsgase zu stark abkühlen und dadurch de Zug beeinträchtigen.
Der Schornstein sollte nach Möglichkeit den gleichen Durchmesser aufweisen wie das Anschlussstück.

i

Für den nominalen Durchmesser vgl. die Anlage "Technische Daten". Wenn der Rauchkanal gut isoliert ist, kann der Durchmesser eventuell etwas großer sein (max. zweimal so groß wie der des Anschlussstücks).

Der Abschnitt (die Oberfläche) des Rauchkanals muss konstant sein. Änderungen und (vor allem) Verengungen stären die Abfuhr der Verbrennungsgase.
Bei Verwendung einer Regenhaube auf dem Schornstein: Achten Sie darauf, dass die Haube nicht die Mündung des Schornsteins verengt, und dass sie nicht die Abfuhr der Verbrennungsgase behind.
Der Schornstein muss in einem Bereich munden, der nicht durch umliegende Gebäude, in der Näh stehende Bäume oder andere Hindernisse

behindert wird.

Der Teil des Schornsteins, der außerhalb der Wohnung liegt, muss isoliert sein.
Der Schornstein muss mindestens 4 Meter hoch sein.

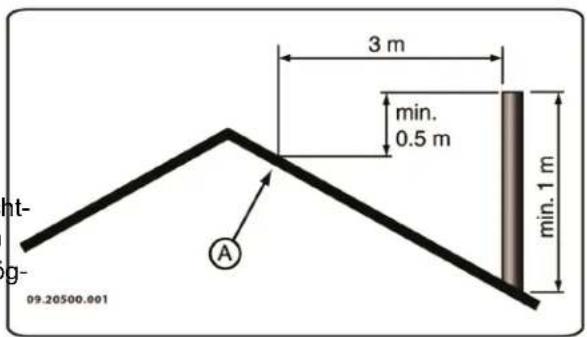

Als Faustregel gilt: 60 cm oberhalb des Dachfirsts.
- Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist: halten Sie die in der folgenden Abbildung angegebenen Maße ein. A = der höchste Punkt des Daches innerhalb eines Abstands von 3 Metern.

Belüftung des Raums

Für eine gute Verbrennung besteht das Gerät Luft (Sauerstoff). Die Luft wird über einstellbare Luftteinlassoeffnungen aus dem Raum, in dem das Gerät aufgestellt ist, angeführrt.

Bei nicht ausreichender Ventilation ist die Verbrennung nur unvollständig, wodurch sich giftingige Gase in dem Raum ausbreiten konnen.

Eine Faustregel ist, dass die Luftzufahr 5,5cm^2/kW betragen muss. Eine zusätzliche Ventilation ist erforderlich:

Wenn das Gerät in einem gut isolierten Raum steht.
Wenn eine mechanische Ventilation verwendet wird, etwa durch ein zentrales Absaugsystem oder eine Abzugkappe in einer offenen Küche.

Sie konnen für zusätzliche Ventilation sorgen, indem Sie in der Außenwand ein Ventilationsgitter einbauen halten.

Sorgen Sie davon, dass andere Luft verbrauchende Geräte (etwa ein Wäschetrockner, andere Heizgeräte

oder ein Badezimmerventilator) über eine eigene Außenluftzufuhr verfügbar, oder ausgescheltet sind, wenn das Gerät in Verwendung ist.

Boden und Wände

Der Boden, auf dem das Gerät aufgestellt wird, muss über ein ausreichendes Tragvermögen verfügen. Für das Gewicht des Geräts vgl. die Anlage "Technische Daten".

Schützen Sie brennbare Böden mithilfe einer feuerfesten Bodenplatte gegen Wärmeausbreitung. Vgl. die Anlage "Abstand zu brennbarem Material".

Entfernen Sie brennbare Materialien, wie etwa Linoleum, Teppich usw. unter der feuerfesten Bodenplatte.

Sorgen Sie für ausreichenden Abstand zwischen dem Gerät und brenbaren Materialien, wie etwa hölzernen Wänden und Möbeln.

Auch das Anschlussrohr strahlt Wärme ab. Sof. Aschenauffangbehälter gen Sie für ausreichenden Abstand bzw. Abschirmung zwischen dem Anschlussrohr und 5. Riegel

brennbaren Materialien. 6. Die Faustregel fur ein einwandiges Rohr ist ein

Abstand, der das Dreifache des Rohrdurchmessers beträgt. Wenn das Rohr von einer Schutzschale umhüllt ist, ist ein Abstand, der dem Rohrdurchmesser entspricht, vertretbar.

Zwischen Teppichen und dem Feuer muss ein Mindestabstand von 80 cm gewahrt bleiben.

Schützen Sie brennbare Böden vor dem Ofen mithilfe einer feuerfesten Bodenplatte gegen eventuell Herausfallende Asche. Die Bodenplatte muss den in Ihr dem Land gultigen gesetzlichen Normen entsprechen.

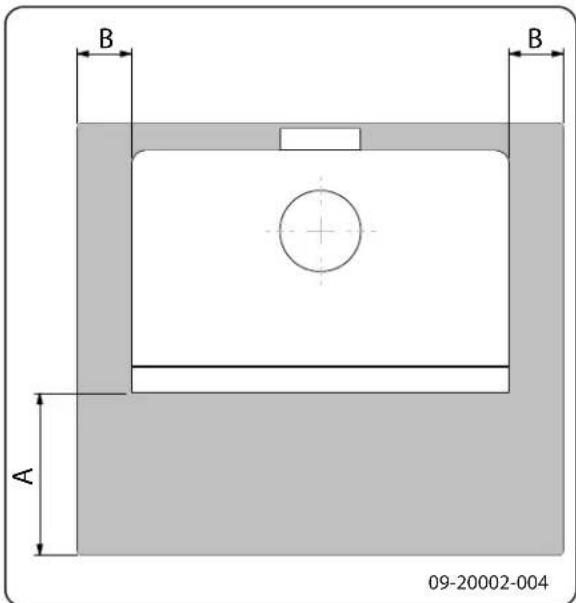

Für die Abmessungen der feuerfesten Bodenplatz: Vgl. die Anlage "Abstand zu brenbarem Material"

Für weitere Anforderungen im Zusammenhang mit der Brandsicherheit: Vgl. die Anlage "Abstand zu brennbarem Material"

Produktbeschreibung

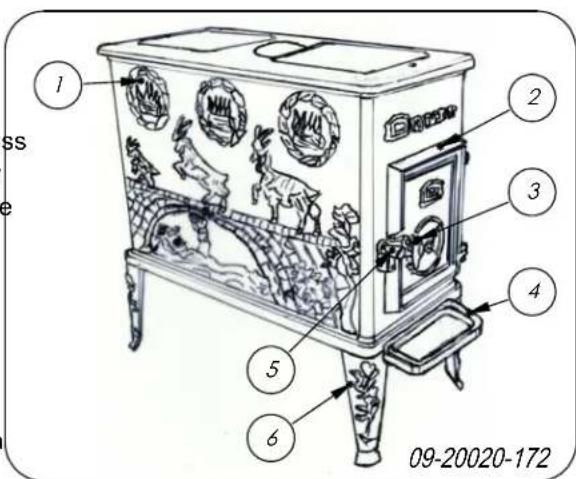

1. Abgasanschluss
2. Tur
3. Luftregelungsklappe

D: Aschenauffangbehälter

1. Riegel
2. Standbein

Merkmale des Geräts

Das Gerät kann an der Seite, der Rückseite oder der Oberseite an den Schornstein angeschlossen werden.

Für das Gerät sind Aufsatzstücke mit der Bezeichnung 400 - 200 lieferbar, die die Funktion eines Wä metauschers haben. Vgl. "Anlage 2:

Abmessungen" für die Maße der Aufsatzstücke. Mit diesen Aufsatzstücken kann das Gerät an der Seite oder der Oberseite angeschlossen werden.

Installation

Vorbereitung

Überprüfen Sie das Gerät sofort nach Lieferung auf (Transport-) Schäden und eventuelle Mängel.

Wenn Sie (Transport-) Schaden oder Mängel feststellen, behmen Sie das Gerät nicht in Betrieb und informieren Sie den Handler.

Entfernen Sie die abmontierbaren Teile (die Ver-Innenplatten Seiten

miculit-Innenplatten, die Flammplatte) aus dem Gerat, bevor Sie es installieren.

Wenn Sie die abmontierbaren Teile entfernen, konnen Sie das Gerät leichter verschiben und Beschädigungen vermeiden.

Achten Sie beim Entfernen dieser Teile auf il ursprüngliche Lage, damit Sie sie später wieder korrekt anbringen konnen.

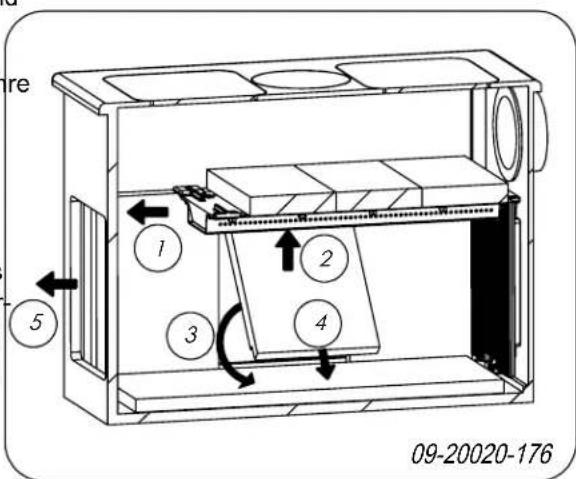

Entferen der Innenplatten

Die Vermiculit-Innenplatten haben ein geringes Gewicht und sind bei Lieferung zumeist ocker farben. Sie isolieren die Verbrennungskammer und sorgen so für eine bessere Verbrennung. Gusseiserne Innenplatten schützen die Verbrennungskammer und geben Wärme an die Umgebung ab.

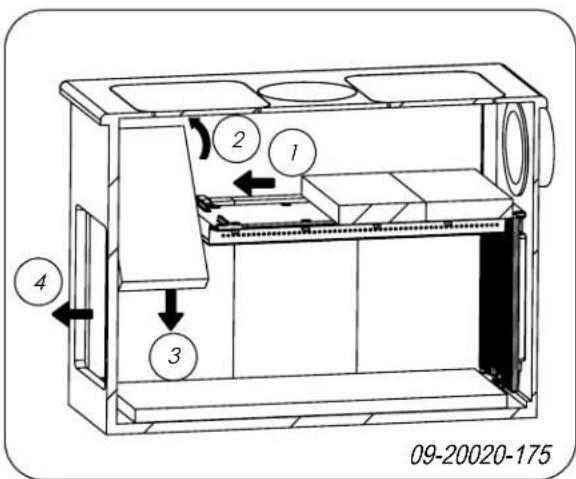

1. Schieber Ben Sie an beiden Seiten die vorderste Innenplatz so welt wie möglich nach vorn (1); siehe die folgende Abbildung.

Innenplatten offen

1. Schieber Ben Sie die Innenplatte an der Oberseite des Gerats nach vorn (1); siehe die folgende Abbil-3. dung.

1. Drücken Sie die zweite Platte etwas nach oben (2), und kippen Sie sie diagonal (3) und (4).
2. Nehmen Sie die Platte durch die Türoffnung aus dem Gerät (5).
3. Nehmen Sie die dritte Platte auf die gleiche Weise heraus wie die zweite, indem Sie die Schritte (2) und (3) wiederholen.
4. Schieber Ben Sie die ersten Platte in die Position der zweiten, und erhnen Sie sie auf die gleiche Weise aus dem Gerät.

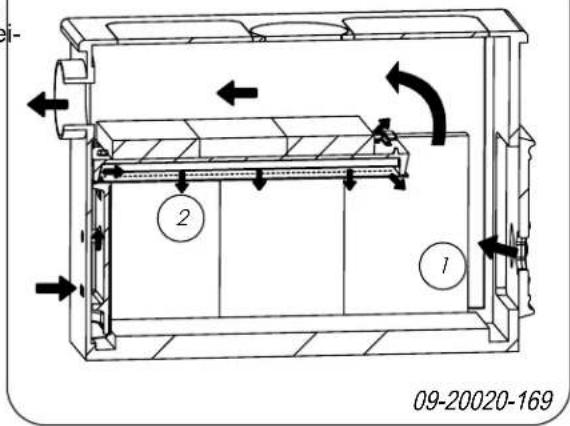

Flammplatte (Lufttunnelplatte)

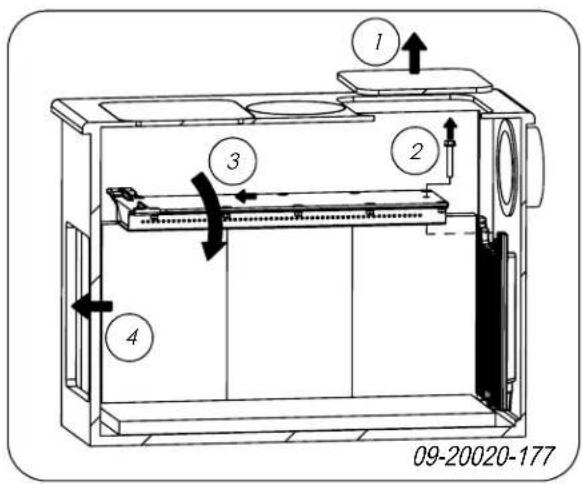

1. Entfernen Sie den hinteren Deckel (1); siehe die folgende Abbildung. Sie haben jetzt von oben Zugang zum Verbrennungsr Raum.

2. Drücken Sie die Platte etwas nach oben, so dass Sie sie diagonal kippen können (2).

3. Bringen Sie die Platte in den unteren Teil des Raums (3).
4. Nehmen Sie die Platte durch die Türoffnung aus dem Gerät (4).
5. Wiederholen Sie die Schritte (1) bis (4) für die beiden übrigen Platten.

1. Schrauben Sie die Flammplatte von der Rückseit ab, indem Sie die Schraube M8 (13 mm) lose
2. Heben Sie die Flammplatte an der Rückseite na offen an.
3. Kippen Sie die Flammplatte (3), und让他们 nach unter.
4. Nehmen Sie die Platte durch die Türoffnung aus dem Gerät (4).

Montage der Beine und des Aschenauffangbehalters

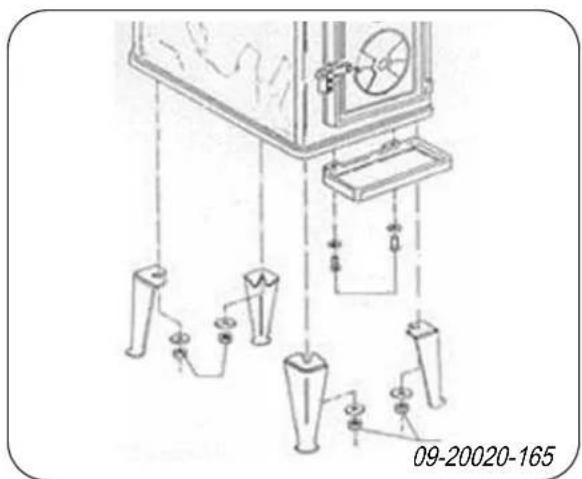

Montieren Sie die Beine an das Gerät; vgl. die nachfolgende Abbildung.

1. Kippen Sie den Ofen auf die Seite.

2. Montieren Sie die vier Beine mit den Verschlussringen und den M8-Mattern, die sich an der Bodenplatte befinden, an der Bodenplatte.

3. Montieren Sie den Aschenauffangbehälter mit den M8x12-Schrauben unter der Bodenplatte unter der Tur.
4. Stellen Sie den Ofen aufrecht auf die montierten Beine.

Stützen Sie den Ofen beim Aufrichten ab, so dass nicht das gesamte Gewicht auf den Beinen lastet.

Montage von Handgriff und Bedienungsknopf

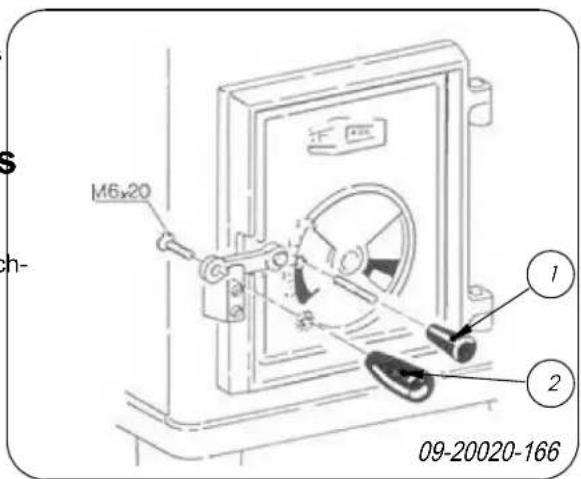

Befestigen Sie den Handgriff (2) mit der mitgelieferten M6x20-Schraube am Anschlussstück und den Bedienungsknopf für die Luftregelung (1); siehe die folgende Abbildung.

Schornsteinanschluss vorbereiten

Beim Anschluss des Geräts an den Schornstein haben Sie die Wahl zwischen dem Anschluss an der Seite, der Rückseite oder der Oberseite. Vgl. den Abschnitt "Anschluss an der Seite, der Oberseite oder der Rückseite". Es ist auch möglich, den Anschluss mit dem separat bestellbaren Aufsatzstück 400-200 herzustellen, vgl. den Abschnitt "Anschluss mit den Aufsatzstücken".

Bei Lieferung des Gerats ist keine Abgasöffnung vorhanden.
Abdichtkit und Befestigungsmaterialien sind im Lieferumfang enthalten.

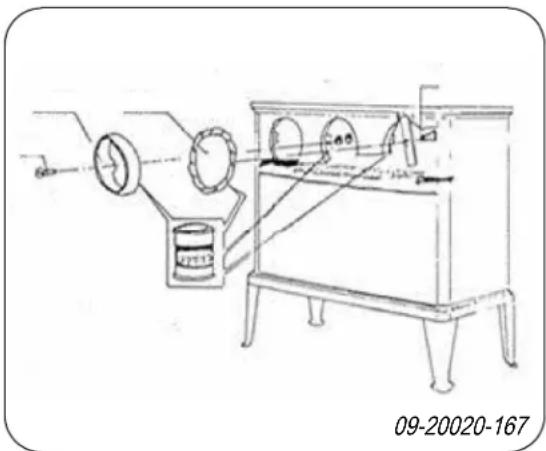

Anschluss an der Seite, der Ober-seite oder der Rückseite

Entscheiden Sie zuerst, ob das Gerät an der Seite, der Oberseite oder an der Rückseite an den Schornstein angeschlossen werden soll.

1. Montieren Sie das Anschlussstück (300-8) an der gewählten Abgasöffnung mit den zwei Schrauben und Muttern M8; siehe die folgende Abbildung. 2
2. Tragen Sie zur Abdichtung (300-7) ausreichend Abdichtkitt auf.
3. Schlieben Sie die übrigen Anschlussmöglichkeiten mit den mitgelieferten Deckeln und Klemmplätchen (Schrauben M6).
4. Bringen Sie auf die Schließfläche stets ausreichend Kitt auf.

Anschluss über die Aufsatzstücke

Mit den Aufsatzstücken 400 und 200 wird die wärmetauschende Oberfläche des Ofens vergroßert und damit der Wirkungsgrad erhöht. Bei Verwendung der optional erhaltenen Aufsatzstücke konnen Sie damit einen Seiten- oder einen Obenanschluss herstellen.

1. Entfernen Sie die Abdeckungen auf der Oberseite des Geräts.

2. Setzen Sie das Aufsatzstück auf die dadurch entstandenen Öffnungen.

3. Dichten Sie das Aufsatzstück und das Gerät mit dem mitgelieferten Ofenkitt ab.

4. Folgen Sie danach den Anweisungen unter "Anschluss an der Seite, der Oberseite oder der Rückseite", um die Abgasöffnung herzustellen und das mitgelieferte Anschlussstuck zu montieren.

Aufstellen und anschließen

1. Stellen Sie das Gerät an einem geeigneten Ort auf, und sorgen Sie mit einer Wasserwaage für eine ebene Aufstellung.
2. Schließen Sie das Gerät absolut dicht an den Schornstein an.
3. Setzen Sie alle abmontierten Teile wieder an ihrem korrekten Platz in das Gerät ein.

! Nehmen Sie das Gerät nicht ohne die Vermiculit-Innenplatten in Betrieb.

Das Gerät ist jetzt gebrauchsfortig.

Inbetriebnahme

Erste Inbetriebnahme

Wenn Sie das Gerät zum ersten Mal in Betrieb führen,{lssen Sie es eine Stunden durchheizen. Dadurch härtet der hitzebeständige Lack aus. Hierbei kann es zu Rauch- und Geruchsbildung kommt. Öffnen Sie dann eventuell in dem Raum, in dem das Gerät aufgestellt ist, Fenster und Turen.

Brennstoff

Dieses Gerät ist ausschließlich zum Verbrennen von Naturholz geeignet, das gesagt und gespalten sowie ausreichend getrocknet ist.

Verwenden Sie keine anderen Brennstoffe; diese konnen dem Gerat ernsthafte Schaden zufugen.

serviertes Holz, Multiplex und Spanplatten.

Kunststoff, Altpapier und Haushaltsabfälle.

Holz

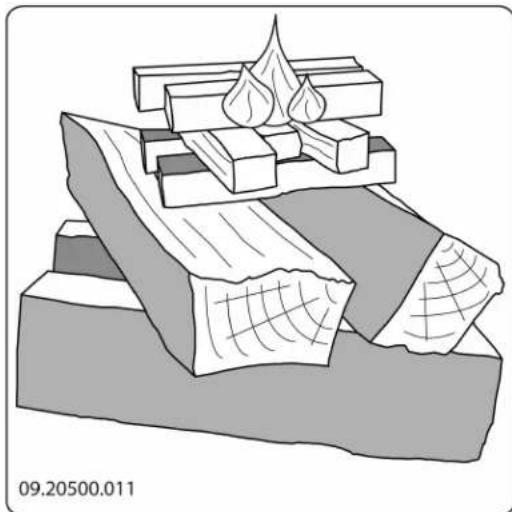

• Verwenden Sie vorzugsweise hartes Laubholz, wie etwas Eiche, Buche, Birke oder Obstbaumholz. Dieses Holz brennt langsam bei ruhiger Flamme. Nadelholz enthalt mehr Harz, brennt schneller und erzeugt mehr Funken.

• Verwenden Sie getrocknetes Holz mit maximal 20% Feuchtigkeitsanteil. Hierzu muss das Holz mindestens zwei Jahre lang getrocknet werden.

Sagen Sie das Holz auf Maß und spalten Sie es, solange es noch frisch ist. Frisches Holz lassst sich leichter spalten, und gespaltenes Holz trocknet 4. better. Bewahren Sie das Holz unter einer Abdeckung auf, in der sich der Wind frei bewegen kann.

• Verwenden Sie kein nasses Holz. Nasses Holz spendsed keine Wärme, da die gesamte Energie für das Verdampfen der Feuchtigkeit verwendet wird. Dabei entstehen viel Rauch und es kommt zu Rußablagerungen an der Gerätetur und im Schornstein.

Der Wasserdampf kondensiert im Gerät und kann aus dem Gerät austreten und zu schwarzen FlecNaken auf dem Fußboden führen. Der Wasserdampfhalk kann auch im Schornstein kondensieren und zur

Entstehung von Carbolineum beitragen. Dieder

Stoff ist leicht brennbar und kann zu einem Schornsteinbrand führen. 2

Schlieben Sie die Tur des Gerats, und öffnen Sie die Luftklappe in der Tur vollständig.

Lassen Sie das Anzündfeuer durchbrennen, bis ein glühendes Holzkohlebett entstanden ist.
Anschließlich konnen Sie das Gerät erneut füllen und regeln, vgl. das Kapitel "Heizen mit Holz".

Heizen mit Holz

Nachdem Sie die Anleitungen zum Anzünden befolgt haben:

1. Offnen Sie langsam die Tur des Gerats.
   21-2. Verteilen Sie das Holzkohlebett gleichmäßig über den Heizboden.
2. Stapeln Sie einige Holzstücke auf dem Holzkohlebett auf.

Anzünden

Sie konnen überprüfen, ob der Schornstein über ausreichenden Zug verfügbar, indem Sie oberhalb der L Flammplatte ein Knäuel Zeitungspapier anzünden. Ein kalter Schornstein verfügbar oft über unzureichenden Zug, wodurch Rauch in das Zimmer gelangen kann. Wenn Sie das Gerät wie hier beschrieben anzünden, vermeiden Sie diese Problem.

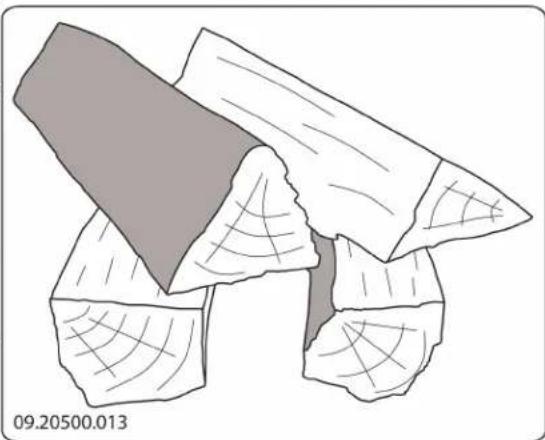

1. Stapeln Sie zwei Lagen mittelgroßer Holzstücke kreuzweise übereinander.
2. Stapeln Sie auf den Holzstücken zwei Lagen Anzündehölzchen kreuzwiese übereinander.
3. Legen Sie den Anzünderblock zwischen die unterste Lage von Anzündehölzchen, und zünden Sie den Anzünderblock gemäß der Anleitung auf der Verpackung an.

Lose Stapelung

Bei einer losen Stapelung verbrennt das Holz schnekt, da der Sauerstoff eines Holzstück einfach erreichen kann. Stapeln Sie das Holz lose, wenn Sie kurz heizen möchten.

Kompakte Stapelung

Bei einer kompakten Stapelung verbrennt das Holz langsamer, da der Sauerstoff zunachst nur einzeln Holzstücke erreichen kann. Stapeln Sie das Holz kompakt, wenn Sie länger heizen möchten.

1. Schlieben Sie die Tur des Geräts.
2. Regeln Sie das Feuer mit der Luftklappe in der Tur.

Füllen Sie das Gerät maximal zur Hälfte.

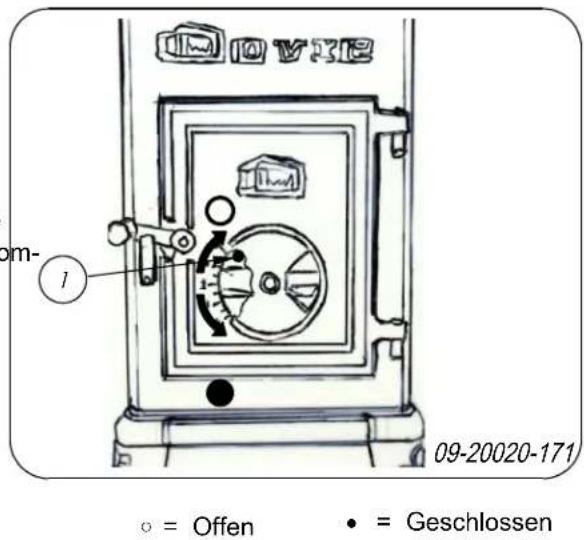

Die primäre Luftklappe (1) regelt das Feuer.

Die Flammplatte verfügt über permanente Luftöffnungen (2), die für die Nachverbrennung sorgen.

Regelung der Verbrennungsluft

Das Gerät verfügbar über verschiedene Einrichtungen für die Luftregelung; vgl. die nachfolgende Abbildung.

Hinweise

Heizen Sie niemals mit geffneter Tur.

Heizen Sie das Gerät regelmäßig gut durch.

Wenn Sie lange mit niedriger Flamme heizen, konnen sich im Schornstein Ablagerungen von Teer und Carbolineum (Steinkohlenteer) bilden. Diese Stoffe sind leicht brennbar. Wenn die Ablagerungen dieser Stoffe zu sehr anwachsen, kann durch eine plottliche Temperatursteigerung ein Schornsteinbrand

entstehen. Wenn Sie regelmäßig gut durchheizen, verschwinden eventuelle Teer- und Carbolineum-Ablagerungen.

Darüber hinaus kann sich beim Heizen auf zugegänger Stufe Teer auf der Scheibe und der des Geräts absetzen.

Bei milden Außentemperaturen ist es davon Lesen Sie die Anlage "Diagnoseschema", um even-besser, das Gerät eine Stunden lang intensuell bei der Verwendung des Geräts auftretende Produktbrennen zu halten, als es längerere Zeit ablém zu halten. niedrigem Stand zu betreiben.

Geruchsbelastigung führen. Bei Nebel sollen den Sie daher nicht mit dem Gerat heizen, wenn dies nicht unbedingt erforderlich ist.

Eventuelle Probleme

Regeln Sie die Luftzufuhr mit der Luftklappe in Tur.

Lesen Sie die Anlage "Diagnoseschema", um eventuell bei der Verwendung des Geräts auftretende Prozekte zu lose.

Offnen Sie die Tur immer sehr vorsichtig.

Wartung

Schlieben Sie nach dem Nachfüllen sofort die Tü

Befolgen Sie die Wartungsanleitungen in thism Kapitel, um ihr Gerät in einem gutezustand zu halten.

Das regelmäßige Nachfüllen kleiner Holzmengen ist better als das gleichzeitige Verbrennen vieler Holzscheite.

"Schornstein

Löschen des Feuers

Füllen Sie keinen Brennstoff nach, und setzen Sie der Ofen normal ausgehen. Wenn ein Feuer durch Verminderung der Luftzufuhr gedämpft wird, werden schädliche Stoffe freigesetzt. Lassen Sie das Feuer davon selbstständig herunterbrennen. Achten Sie auf das Feuer, bis es vollständig erloschen ist. Wenn dies der Fall ist, können alle Luftkluppen geschlossen werden.

Zu Beginn der Heizperiode: Lassen Sie den Schornstein von einem anerkannten Schornsteinfeger rei-nigen/fegen.

Während der Heizperiode und wenn der Schornstein für langere Zeit nicht verwendet wurde: Lassen Sie den Schornstein auf Ruß untersuchen.

Nach der Heizperiode: Schlieben Sie den Schornstein mit einem Knäuel Zeitungspapier ab.

Entaschen

Nach dem Verbrennen von Holz bleibt eine relativ-geringe Menge Asche zusammen. Dieses Aschebett ist einGreater Isolator fur den Heizboden und sorgt fur eine gute Verbrennung. Sie konnen daher ruhig eine durch Schicht Asche auf dem Heizboden liegen halten.

Reinigung und andere regelmäßige Instandhaltungsmaßnahmen

Reinigen Sie das Gerät nicht, so lange es noch warm ist.

Die Luftzufuhr durch den Heizbodenarf jedoch nicht behindert werden, und hinter einer Vermicult-Innenplattearf sich nicht zu viel Asche ansammeln. Ent fernen Sie thereof regelmäßig die angesammelte Asche.

Reinigen Sie die Außenseite des Geräts mit einem trockenen und fusselfreien Tuch.

Nach Ablauf der Heizperiode konnen Sie die Innenseite des Gerats reinigen:

Sie konnen die angesammelte Asche mit einer Schäufig entfern.

Entfernen Sie eventuell zuerst die Vermiculit-Innenplatten. Vgl. das Kapitel "Installation" für Anleitungen zum Entfernen und Anbringen von Innenplatten.

Reinigen Sie eventuell die Luftzufuhrkanäe.

Nebel

Nebel behind the Abfuhr von Abgasen durch den Schornstein. Rauch kann sich niederschlagen und zu

Bei abnehmbarer Flammplatte: Entfernen Sie die Flammplatte oben in dem Gerat, und reinigen Siie.

Kontrolle der feuerfesten Innenplatten

Die feuerfesten Innenplatten sind Verbrauchsteile, die dem Verschleib unterliegen. Innenplatten aus Vermicutit sind empfindlich. Diese Innenplatten nicht mit den Holzscheiten bestoBen. Überprüfen Sie die Inner platten regelmäßig, und tauschen Sie sie bei Bedarf aus.

Vgl. das Kapitel "Installation" für Anleitungen zum Entfermen und Anbringen von Innenplatten.

Die isolierenden Vermiculit- oder Schamott-Innenplatten können Haarrisse aufweisen, dies hat aber keine nachteiligigen Auswirkungen auf ihre Funktion.

Gusseiserne Innenplatten halten lange, wenn Sie regelmäßig die Asche entfernen, die sich dahinter ansammelt. Wenn angesammelte Asche hinter einer gusseisernen Platte nicht enternt wird, kann die Platte keine Wärme mehr an die Umgebung abgeben und sich anschließend verformen oder reifen.

Lassen Sie das Gerät nicht ohne feuerfeste Innenplatten brennen.

mussrechtzeitigausgetauschtwerden.

Überprüfen Sie das Gerät auf Luftlecks. Verschließen Sie eventuelle Risse mit Ofenkitt.

Lassen Sie den Kitt gut aushärten, bevor Sie das Gerät in Betrieb nehmen, andernfalls dehnt sich die Feuchtigkeit darin auf und führt erneut zu einem Leck.

Ersatzteile 300CB

Pos. Artikeln. Beschreibung Anzahl

1 03.77520.000 Innenplatte offen 3

2 03.77521.000 Innenplatte Seite 6

Schmieren

Obwohl Gusseisen eigentlich "selbstschmierend" ist, müssen bewegliche Teile noch regelmäßig geschmiert werden.

Schmieren Sie die beweglichen Teile (wie etwa Leitungssysteme, Scharnierfedern, Riegel und Luftklappen) mit einem hitzebestandigen Fett (erhaltlich im Fachhandel).

Finish erneern

Kleine Lackschäden konnen Sie mit hit-zebeständigem Speziallack aus der Sprühdose beheben, den Sie bei Ihrlem Lieferanten erhalten.

Abdichtung kontrollieren

Prufen Sie, ob die Abdichtungsschnur der Tur noch gut schließt. Diese unterliegt dem Verschleiß und

Anlage 1: Technische Daten

Modell 300CB 340CB 342CB
Nennleistung 9 kW 10 kW 10,5 kW
Schornsteinanschluss (Durchmesser) 125 mm	125 mm 125 mm
Gewicht 115 kg 160 kg 180 kg
Empfohlener Brennstoff	Holz	Holz	Holz
Kennzeichen Brennstoff, max. Länge	60 cm	60 cm	60 cm
Massenfluss der Abgase	5,8 g/s 7,0 g/s 7,5 g/s
Temperaturanstieg, gemessen im Messabschnitt	301 °C	208 °C	196 °C
Temperatur, gemessen am Ausgang des Geräts	384 °C	306 °C	280 °C
Mindestzug	12 Pa	12 Pa	12 Pa
CO-Emission (13 %)	0,08 %	0,10 %	0,10 %
NOx-Emission (13 %)	84 mg/Nm3	76 mg/Nm3	82 mg/Nm3
CnHm-Emission (13 %)	52 mg/Nm3	142 mg/Nm3	127 mg/Nm3
Staubemission	21 mg/Nm3	32 mg/Nm3	27 mg/Nm3
Wirkungsgrad	79,9 %	83,1 %	83,5 %

Anlage 2: Abmessungen

300CB

Anlage 3: Abstand zu brennbarem Material

300CB/340CB/342CB - Mindestabstände in Millimetern

Brennbares Material

Nicht brennbares Material, Dicke 100 mm

300CB - Abmessungen feuerfeste Bodenplatte

Mindestabmessungen feuerfeste Bodenplatte

	A (mm)	B (mm)
Din 18891 500 300
Deutschland 500 300
Finnland 400 100
Norwegen 300 100

Anlage 4: Diagnoseschema

				Problem
●				Holz brennt nicht durch
	●			Liefert nicht ausreichend Wärme
		●		Rauchrückschlag beim Nachfüllen
			●	Gerät brennt zu stark, nicht gut regelbar
				Flammenanschlag an das Glas
				Mögliche Ursache Mögliche Lösung
●	●	●		● Nicht ausreichender Zug	Ein kalter Schornstein führt zu unzureichendem Zug. Folgen Sie der Anleitung zum Anzünden im Kapitel"Verwendung"; öffnen Sie ein Fenster.
●	●	●		● Holz zu feucht Verwenden Sie nur Holz mit max. 20% Feuchtigkeit.
●	●	●		● Holzstücke zu groß	Verwenden Sie keine Anzündeholzstücke. Verwenden Sie gespatenes Holzmit maximal 30 cm Stückgröße.
●	●	●	●	Holz nicht korrekt gestapelt	Stapeln Sie das Holz so, dass zwischen den Blöcken ausreichend Luft zirkulieren kann (lose Stapelung, vgl. "Heizen mit Holz").
●	●	●		● Schornstein Funktioniert nicht korrekt	Prüfen Sie, ob der Schornstein die Voraussetzungen erfüllt: Mindestens 4 m hoch, richtiger Durchmesser, eine gute Isolierung, glatte Innenflächen, nicht zu weitere Biegungen, keine Hindernisse im Schornstein (etwa Vogelnest, Russablagerungen), hermetische Dichtigkeit (keine Spalten).
●	●	●		● Mündungsöffnung des Schornsteins nicht korrekt	Ausreichende Höhe über der Dachfläche, keine Hinderisse in der Höhe.
●	●	●	●	Einstellung der Luftinlassoeffnungen nicht korrekt	Öffnen Sie die Luftinlassoeffnungen vollständig
●	●	●		● Anschlussdes Geräts am Schornstein nicht korrekt	Der Anschluss mussermetisch dicht sein.
●	●	●		● Unterdruck in dem Raum, in dem das Gerät aufgestellt ist	Schalten Sie Luftabzugssysteme aus.
●	●	●		● Unzureichende Frischluftzufahr	Sorgen Sie für ausreichende Luftzufahr, verwenden Sie nötigenfalls einen Außenluftanschluss.
●	●	●		● Ungünstige Wetter-umstände? Inversionswetterlage (umgekehrter Luftstrom im Schornstein durch hohe Außentemperatur), extreme Windgeschwindigkeiten	Bei Inversionswetterlagen sollen den Sie das Gerät nicht verwenden. Setzen Sie, falls erforderlich, eine Zugklappe auf den Schornstein. Dies ist nur nach Rücksprache mit dem Schornsteinfeger möglich.
		●		Zug im Wohnzimmer	Vermeiden Sie Zug im Wohnzimmer; sollen Sie das Gerät nicht in der Höhe einer Tur oder von Heizungsschäften auf.
				Flammen schlagen an das Glas	Vermeiden Sie es, das Holzzu dicht an das Glas zu legen. Schieber Sie den primären Luftinlasswieder zu.
			●	Gerät verliert Luft	Überprüfen Sie die Abdichtungen der Tur und die Fugen des Geräts.

Index

A

Abdichtungsschnur der Tur.12

Abmessungen 14

Achtung Ventilation 4. Versicherungsbedingungen.3.

Anschluss Abmessungen.14. Oberseite 8. Rückseite 8.
Seite 8

Anstecken 9.

Anzündeholz 19

Anzündfeuer.9

Asche entfernen 11

Aufsatzstück Wärmetauscher 5

Aufsatzstücke 400-200 8

B

Beine Montage 7

Belüftung des Feuers 11

Böden
Brandsicherheit 5
Tragvermögen 5

Brandsicherheit Abstand zu brennbarem Material 17 Boden 5 Möbel 5 Wande 5

Brennbares Material Abstand zu. 17

Brennstoff benöttige Menge 11 Holz 9 nachfüllen 10-11 ungeeigneter 8

Brennstoff nachfüllen 11
Brennstoffe geeignete 8

E

Entaschen .11.

Entfernen Asche 11

F

Fegen des Schornsteins 11

Feueranzünden.9. 11

Feuerfeste Innenplatten 8
Wartung 12

Finish, Pflege 12

Füllhöhe des Geräts 10

G

Geeignete Brennstoffe 8

Gewicht 13

Glas Anschlag .19

Gusseisen feuerfest 6 Innenplatten 6

H

Handgriff Montage 7

Handgriffhalter Montage 7

Haube auf dem Schornstein 4

Heizen 9
Brennstoff nachfüllen 9,11
Gerät brennt zu heftig 19
Gerät nicht gut regelbar 19
nicht ausreichende Wärme 15
unzureichende Wärme 1

Hinweis Vermiculit-Innenplatten 8

Holz 9 aufbewahren 9 brennt nicht durch 19 geeignete Sorte 9 nass 9 trocknen 9

Holzstücke stapeln 9

Innenplatten feuerfest 8

Gusseisen 6.

Vermiculit .6.

Instandhaltung

Reinigung des Geräts 11.

K

Kalte Hand

Montage 7

L

Lack 8

Lagerung von Holz.9

Luftleck 12

M

Mauern

Brandsicherheit.5

N

Nachfüllen von Brennstoff

Rauchruckslag 19

Nadelholz .9.

Nasses Holz 9

Nebel, nicht heizen.11

Nennleistung 13

Nominale Leistung 11

P

PLatzieren

Abmessungen 14

bei erster Inbetriebnahme 8

Rauchruckschlag 3,19

Regeln der Luftzufuhr 11

Reinigung

Gerat 11

Risse im Gerät. 12

S

Scheiben

Anschlag 19

Schmieren 12

Schmierfett 12

Schornstein

Anschlussdurchmesser 13

Bedingungen 4

Höhe 4

Wartung 11

Schornsteinhaube 4

Staubemission 13

T

Temperatur 13

Temperaturanstieg

Messabschnitt 13

Teppich 5

Tragvermögen des Bodens 5

Trocknen von Holz 9

Tur Abdichtungsschnur 12

U

Ungeeigneter Brennstoff 8

V

Ventilation 4

Faustregel 4

Ventilationsgitter 4

Verbrennungsluftregelung

Luftregelung 10

Verlöschen des Feuers 11

Vermiculit

feuerfest 6

Vermiculit-Innenplatten

Hinweis 8

W

Wande

Brandsicherheit 5.

Wärme, unzureichende 11, 19

Wärmetauscher

Aufsatzstück 5

Warnung

brennbare Materialien 3

Glas gebrochen oder gesprungen 3

heiBe Oberflache 3

Schornsteinbrand 3,8

Ventilation 3

Vorschriften 3

Wartung

Abdichtung .12
Feuerfeste Innenplatten 12
Schmieren 12
Schornstein 11

Wetterbedingungen, nicht heizen..11.

Wirkungsgrad 13

Z

Zug.13
