BEDIENUNGSANLEITUNG 250CBS DOVRE

EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG

Inhoudsopgave pag

Voorwoord 4

1. Einleitung 28
2. Sicherheit 28
3. Montagevorschrift 29

3.1.Vorher 29

3.1.1.Der Schornstein 29
3.1.2.Luftung des Raumes 30
3.1.3.Fussboden,Wande 30

3.2.VorbereitendeArbeiten 31

3.2.1. Montage der Fuisse 31
3.2.2.Rauchgasausgang 31
3.2.2. Montage des "kalten Handgriffs" 32

3.3.Abfertigung 32
3.4.Verpackungsmaterialien 32

1. Gebrauchsanleitung 33

4.1.Brennstoff 33
4.2.Anzunden 33
4.3.Heizen mit Holz 33
4.4.Geringes Heizen 34
4.5. Entaschen 34
4.6.Auslöschen 35
4.7.Wetterlage 35

1. Wartung 35
   Anlage 1:Technischen Daten 36
   Anlage 2:Abmessungen 37

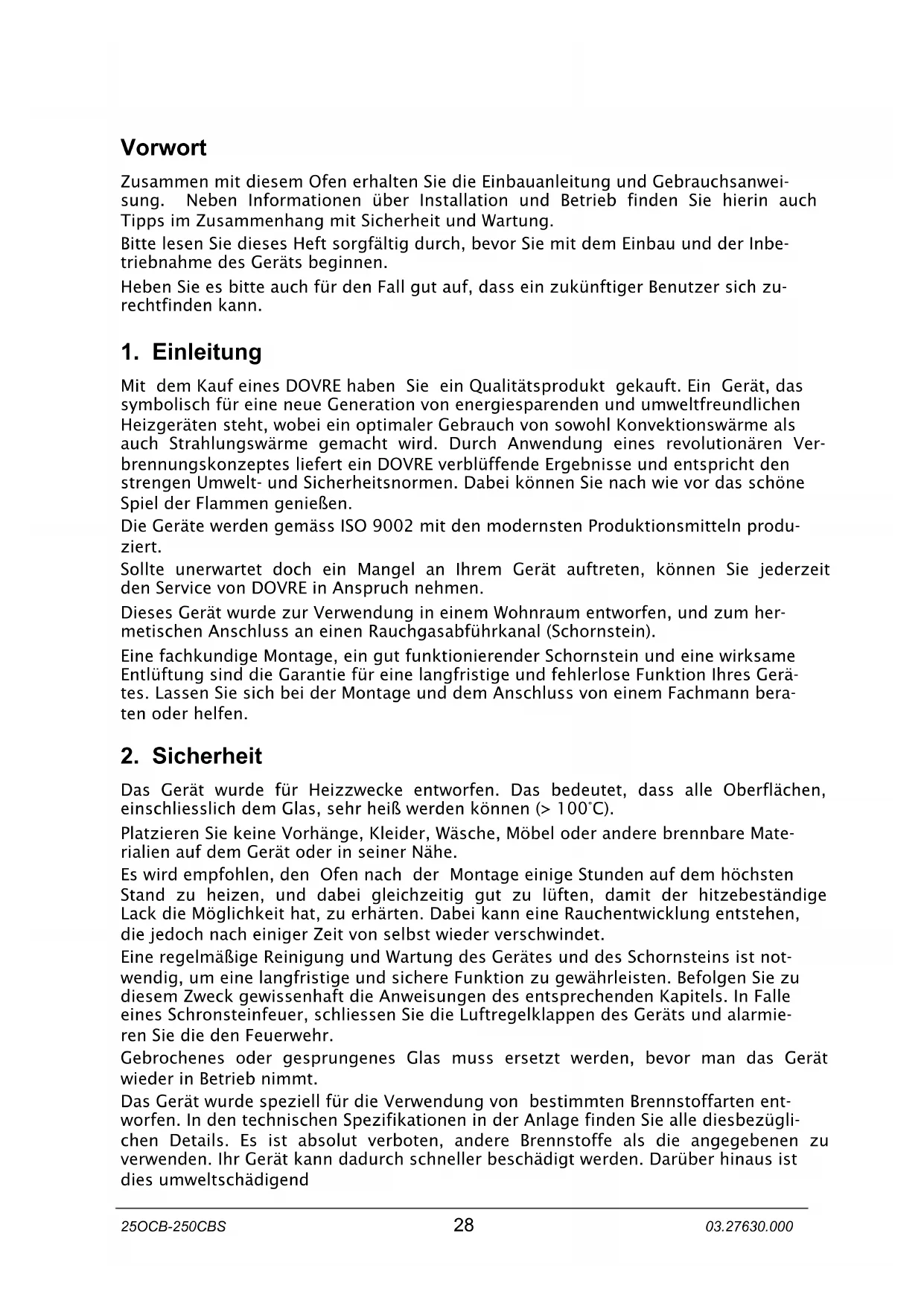

Voorwoord

Zusammen mit diesen Ofen erhalten Sie die Einbauanleitung und Gebrauchsanaeisung. Neben Informationen über Installation und Betrieb finden Sie hierin auch Tipps im Zusammenhang mit Sicherheit und Wartung.

Bitte lessen Sie diesen Heft sorgfältig durch, bevor Sie mit dem Einbau und der Inbetriebnahme des Geräts beginnen.

Heben Sie esitte auch fur den Fall gut auf, dass ein zukunftiger Benutzer sich zurechtfinden kann.

1. Einleitung

Mit dem Kauf eines DOVRE haben Sie ein Qualitätssprodukt gekauft. Ein Gerät, das symbolisch für eine neue Generation von energiesparenden und umweltfreundlichen Heizgeräten steht, wobei ein optimaler Gebrauch von sowohl Konvektionswärme als auch Strahlungswärme gemacht wird. Durch Anwendung eines revolutionären Verbrennungskonzeptes liefert ein DOVRE verblüffende Ergebnisse und entspricht den strengen Umwelt- und Sicherheitsnormen. Dabei konnen Sie nach wie vor das schon Spiel der Flammen genieten.

Die Geräte werden gemäss ISO 9002 mit den modernsten Produktionsmittelnprodukiert.

Sollte unerwartet noch ein Mangel an Ihr Gemät Gerät auftreten, konnen Sie jederzeit den Service von DOVRE in Anspruchnehmen.

Dieses Gerät wurde zur Verwendung in einem Wohnraum entworfen, und zum hermetischen Anschluss an einen Rauchgasabführkanal (Schornstein).

Eine fachkundige Montage, ein gut Funktionierender Schornstein und eine wirksame Entlüfung sind die Garantie für eine langfristige und fehlerlose Funktion Ihres Gerätes. Lassen Sie sich bei der Montage und dem Anschluss von einem Fachmann beraten oderHELPen.

2. Sicherheit

Das Gerät wurde für Heizwische entworgen. Das bedeutet, dass alle Oberflächen, einschliesslich dem Glas, sehr heißt werden konnen (> 100°C).

Platzieren Sie keine Vorhänge, Kleider, Wäsche, Möbel oder andere brennbare Materialien auf dem Gerät oder in seiner Höhe.

Es wird empfohlen, den Ofen nach der Montage eine Stunden auf dem hochsten Stand zu heizen, und damit gleichzeitig gut zu lufen, damit der hitzebestandige Lack die Möglichkeit hat, zu erhäten. Dabei kann eine Rauchentwicklung entstehen, die jedoch nach einer Zeit von selbst wieder verschwindet.

Eine regelmäßige Reinigung und Wartung des Gerätes und des Schornsteins ist notwendig, um eine langfristige und sichere Funktion zu gewährleisten. Befolgen Sie zu dieserwck gewissenchaft die Anweisungen des entsprechenden Kapitels. In Falle eines Schronsteinfeuer, schliessen Sie die Luftregelklappen des Geräts und alarmieren Sie die den Feuerwehr.

Gebrochenes oder gesprungenes Glas muss ersetzt werden, bevor man das Gerät wieder in Betrieb nimmt.

Das Gerät wurde speziell für die Verwendung von bestimmten Brennstoffarten entworfen. In den technischen Spezifikationen in der Anlage finden Sie alle diesbezüglich Details. Es ist absolut verboten, andere Brennstoffe als die angegebenen zu verwenden. Ihr Gerät kann dadurch Schneller beschädigt werden. Darüber hinaus ist dies umweltschädigend

3. Montagevorschrift

3.1. Vorher

Der Ofen muss in einem Raum mit ausreichender Entlüfung hermetisch an einen gut Funktionierenden Schornstein angeschlossen, und ausreichend von brennbaren Materialien (Fußboden, Wände) abgeschirmt werden.

Erkundigen Sie sich über这点 bezügliche nationale oder regionale Normen und Vorschriften. Ihr Handler kann Ihnen darauf helfen. Informieren Sie sich eventuell auch bei der Feuerwehr und/oder Versicherungsgesellschaft nach speziellen Vorschriften oder Erfordernissen. Machen Sie sich auch mit den technischen Spezifikationen in der Anlage dieser Gebrauchsanleitung vertraut, bevor Sie mit der Montage beginnen.

3.1.1. Der Schornstein

Der Schornstein (der Rauchkanal) hat eine zweifache Funktion:

• Das Ansaugen der Luft aus dem Zimmer, was für die Verbrennung des Brennstoffes im Ofen oder Kamin nötig ist.
• Das Abführren der Verbrennungsgase durch thermischen und natürlichen Zug. Der thermische Zug entsteht durch den Wärmeunterschied zwischen der Luft im und außerhalb des Rauchkanals. Die erwärmtte Luft im Rauchkanal ist leichter als die kältere Luft außerhalb des Kanals, und steigt darum nach oben, gemeinsam mit den Verbrennungsgasen. Der natürliche Zug wird durch Umgebungsfaktoren, wie z.B. Wind, verursacht.

Es ist verboten, mehrere Geräte an einen einzigen Schornstein anzuschlieben (z.B. den Zentralheizungskessel), es sei dess, dass regionale oder nationale Reglementierungen dies vorsehen.

Prüfen Sie, welcher Schornstein für das gewährte Gerät erforderlich ist, und ob der bestehende Schornstein sich damit eignet. Lassen Sie sich hierbei von einem Spezialisten beraten.

Der Schornstein entspricht am besten folgenden Voraussetzungen:

• Der Rauchkanal muss aus feuerfestem Material hergestellt sein. Elemente aus Keramik oder rostfreiem Stahl sind empfehlenswert.
• Der Schornstein muss luftdicht und gut gereinigt sein, sowie einen ausreichenden Zug garantieren (ein Zug oder Unterdruck von 15 bis 20 Pa während der Normalbelastung ist ideal).
• Er muss möglichst vertical verlaufen, ausgehend vom Ausgang des Gerätes. Von Richtungsveränderungen und horizontalen Stücken wird aufgrund der Störung der Rauchgasabfuhr und einer möglichen Anhäufigung von Russ (Verstopfung!!) abgeraten.
• Die Innemasse des Schornsteins dürfen nicht zu groß sein, um die Rauchgase nicht zu stark abkühlen zu halten. Lesen Sie die technischen Spezifikationen in der Anlage über den empfohlenen Schornsteindurchmesser. Wenn der Rauchkanal angemessen isoliert ist, kann der Durchmesser eventuell größer sein.

• Der Abschnitt des Rauchkanals muss vor allem konstant sein. Verbreiterungen und vor allem Verengungen sollenen möglichst vermieden werden. Das selbst gilt für eine Deckplatte oder Abfuhrabdeckung oben auf dem Schornstein. Geben Sie acht, dass dadurch die Ausmündung nicht verengt wird, und dass die Abdeckung so gestaltet ist, dass sie bei Wind die Abfuhr der Rauchgase nicht behindiert, sondern fördert.

• Vor allem, wenn der Rauchkanal durch angeheizte Räume lauft oder Außenwände hat, ist eine zusätzliche Isolierung wichtig. Metallene Schornsteine, oder Schornsteinteile außerhalb der Wohnung müssen stets in doppelwandig isolierten Rohren ausgeführct sein. Jener Teil des Schornsteins, der sich außerhalb am Dach befindet, muss immer isoliert sein.

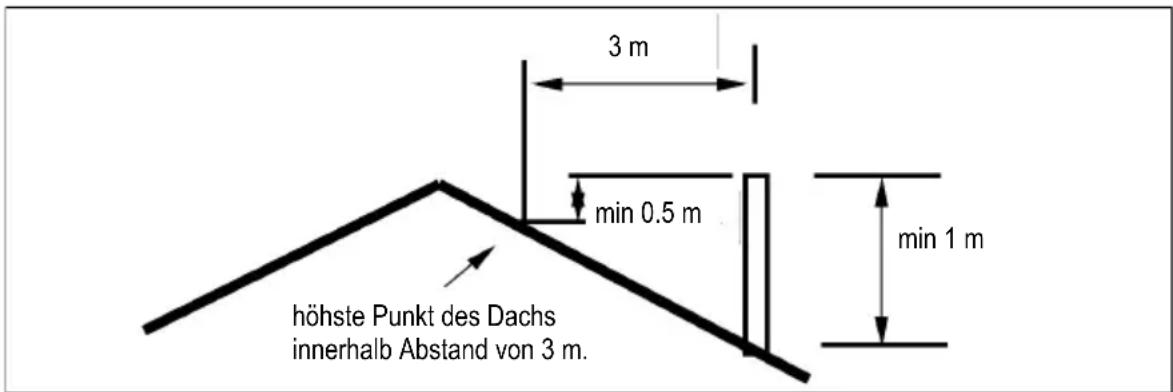

• Der Schornstein muss ausreichend hoch sein (mindestens 4 Meter), und in einen Bereich *, den, der nicht durch umliegende Gebäude, nahe gelegene Bäume oder andere Hindernisse gestört wird. Als Faustregel gilt: 60~cm ober dem Dachfirst. Wenn der Dachfirst mehr als 3 Meter vom Schornstein entfernt ist, sehen Sie sich die Abmessungen an, die in unterstehender Abbildung angegeben sind. Abhängig von eventuell nahe gelegen den Gebäuden und/oder Bäumen muss der Schornstein hoher sein.

3.1.2. Lüftung des Raumes

Die Verbrennung von Holz, Kohlen oder Gas verbraucht Sauerstoff. Es ist also von großer Bedeutung, dass der Raum, in dem das Gerät montiert wurde, ausreichend geluftet oder ventiliert wird. Bei einer unzureichenden Luftung kann die Verbrennung gestört werden, und kann die fehlerlose Abfuhr der Rauchgase durch den Schornstein nicht mehr garantiert werden, mit möglichen Rauchausdünstungen im Wohnraum zur Folge.

Platzieren Sie notigenfalls ein Luftungsgitter, das die Zufuhr von frischer Luft garantiert. Diese Vorkehrung ist sicher nicht bei gut isolierten Räumen, wenn eine mecha nische Luftung vorhanden ist.

Geben Sie auch auf andere Luftverbraucher acht, die sich im selbst den Raum oder in der Wohnung befinden, wie beispelsweise ein anderes Heizgerät, ein Dunstabzug, ein Trockner oder ein Badezimmerventilator. Verwenden Sie diese Geräte nicht, wenn der Kamin brennt, oder sorgen Sie für eine zusätzliche Luftzufuhr für diese Geräte.

3.1.3. Fussboden, Wande

Sehen Sie einen ausreichenden Abstand zwischen dem Gerät und brennbaren Materialien, wie beispelssweise hölzernen Wänden oder Möbeln vor. Für freistehende Geräte muss dieser Abstand mindestens 40 cm betragen.

Das aufstellen der Feuerstätte is nur bei ausreichender Tragfähigkeit der Aufstellfläche möglich. Bei unzureichender Tragfähigkeit müssen geeignete Massnahmen (z.B. Platte zur Lastverteilung) getroffen werden, um diese zu errichen.

Ein brennbarer Fußboden muss mit einer feuerfesten Schutzplatte ausreichend gegen Wärmeabstrahlung geschützt werden. Ein Fußbodenbelag muss mindestens 80 cm vom Feuer entfernt sein.

3.2. Vorbereitenden Arbeits

Kontrollieren Sie das Gerät unmittelbar nach dem Erhalt auf Transportschaden und/oder sightbaren Schaden, und informieren Sie nötigenfalls den Lieferanten. Nehmen Sie das Gerät in der Zwischenzeit nicht in Betrieb.

Um eine Beschädigung des Gerätes bei der Montage zu vermeiden, und um das Gerät leichter handhaben zu konnen, kann es nützlich sein, erst einen Teil aller beweglichen Bestandteile aus dem Kamin zu entfernen (lose Oberplatte, feuerfeste Steine, Gitter, Aschenlade etc.). Achten Sie beim Herausnehmen der feuERfesten Steine auf deren Position, damit Sie diese danach auf die richtige Art und Weise wieder im Gerät anbringen konnen.

Mit dem Ofen wird das nachstehende Zubehör mitgeliefert:

Ein Satz Fuisse
- Ein Anschlusskragen mit Befestigungsschienen
- Ein "kalter Handgriff" für dieTür
- Ein "kalter Handgriff" zum Ausnehmen der Aschenlade
- Eine Zuugschaufel für die Asche

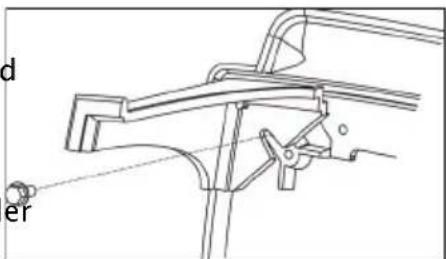

3.2.1. Montage der Füsse

Bauen Sie den oberen und unteren Teil der Füsse zusammen mit Hilfe der mitgelieferten M6-Bolzen und Schlussteilen auf die erwünschte Höhe. Kippen Sie den Ofen nach hinten auf die Rückseite und bauen Sie die 4 Füsse an den Ofen. Verwenden Sie die Schlussteilen und die Muttern (M8) die sich bereits auf de Bodenplatte befinden.

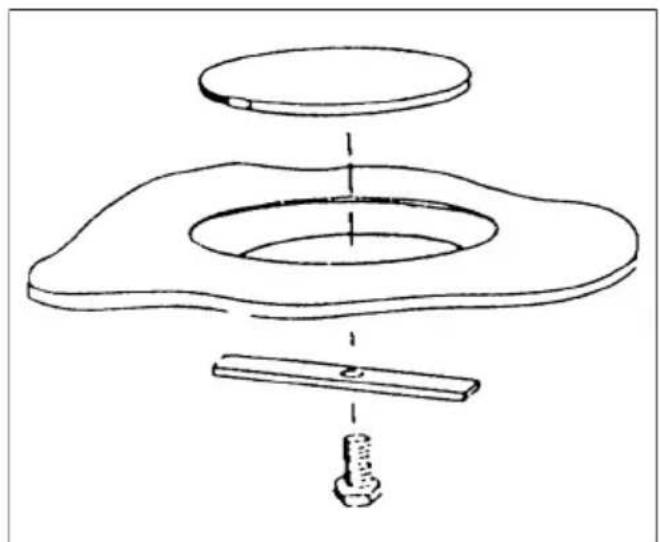

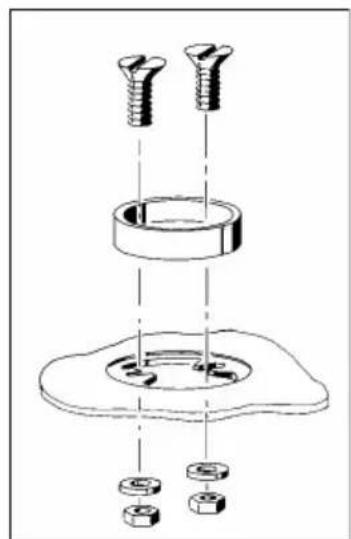

3.2.2. Rauchgasausgang

Ihr Ofen lasst die nachstehenden Anschlusses zu: Obenanschluss und Rückanschluss. Je nach der Wahl des Anschlusses,arf ein der beiden Locher mit Hilfe des mitgelieferten Deckels abgedachtet waren, das andere erhalt den mitgelieferten Anschlusskragen.Verwenden Sie dazu die mitgelieferten Befestigungsmitteln.Sorgen Sie zwichen dem Anschlusskragen bsw.Deckel und dem Gerat fur eine sichere Abdichtung mit dem mitgeliefertem Kitt.

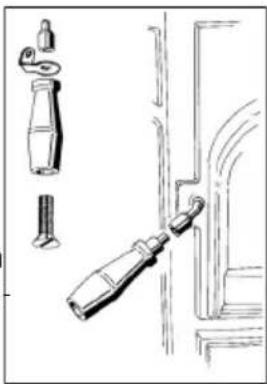

3.2.3. Montage des "kalten Handgriffs"

Die M8x50-Schraube wird an den Holzhandgriff befestigt und dann an den Bedienungsschiene und nachher an den Verschmalerungsteil geschraubt. Siehe Zeichnung fur die Montage.

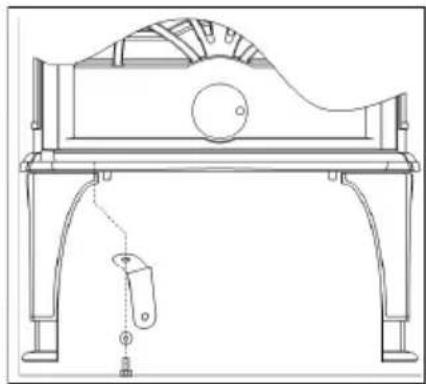

Der "kalte Handgriff" kann unter an den Ofen gehängt werden, an den Handgriffshalter der auf die Boden platte des Ofens zu montieren ist (siehe Zeichnung) - nicht für alle Ofen.

3.3. Abfertigung

Wenn das Gerät am richtigen Platz steht, und hermetisch an den Schornstein ange-schlossen ist, werden alle losen Teile wieder zurück im Gerät platziert.

Ihr Gerät ist jetzt gebrauchsfertig.

Achtung!!: Lassen Sie das Gerät NIEMALS ohne Innenplatten oder feuerfeste Steine brennen.

3.4. Verpackungsmaterialien

Die Verpackungsmaterialien müssen auf verantwortungsvolle Art und Weise und gemäß den amtlichen Bestimmungen entsorgt werden.

4. Gebrauchsanleitung

4.1 Brennstoff

Dieses Gerät ist ausschließlich zum Heizen mit Holz und Braunkohlebriketts (nur 250CB) geeignet. Alle anderen Brennstoffe sind verboten. Die Verwendung davon kann zu ernsthaftem Schaden an Ihr dem Gerät führen.

Heizen Sie auch nicht mit behandeltem Holz, wie z.B. Abbruchsholz, gefarbtem Holz, imprägniertem Holz oder haltbar gemachttem Holz, Mehrfach- oder Spannplatten. Das Heizen dieser Materialien, ebenso wie von Kunststoff, Altpapier und Haushaltsmüll ist stark verschmutzend für das Gerät, den Schornstein und die Umwelt. Es kann einen Schornsteinbrand zur Folge haben.

Holz

Verwenden Sie vorzugsweise Hartholz. Eiche, Birke und Holz von Obstbäumen sind sehr gute Holzsorten zum Heizen.

Das Holz muss mindestens 2 Jahre gut auf einem überdachten und gut gelufteten Platz getrocknet sein. Bereits gespaltetes Holz trocknet better. Der maximale Prozent-satz an Feuchtigkeit für trockenes Holz beträgt 20% .

Nasses Holz ist als Brennstoff nicht geeignet. Es gibt keine Wärme, da die ganze Energie im Verdampfen der Feuchtigkeit verloren gehen. Es werden schlecht riechende Gase freigesetzt und es verursacht viel Russbelag auf der Scheibe der Türen und im Schornstein.

Braunkohlebriketts (nur 250CB)

Braunkohlebriketts brennen ungebahr auf die gleiche Art und Weise wie Holz. Sorgen Sie dazu, dass ein gutes Aktivkohlenbett im Ofen vorhanden ist, bevor Sie mit Briketts heizen.

4.2. Anzüden

Um genügend Zug im Schornstein zu erzeugen, und um so keinen Rauch im Raum zu betrinnen, muss der Schornstein vor dem Anzünden des Ofens erst ausreichend erwartt werden. Bei einem kalten Schornstein kann man am besten ein "Lockfeuer" machen, durch beispelsweise einen Ball mit (Zeitungs-)Papier oberhalb der Flammenplatz- te anzuzünden.

Das Gerät wird mit (Zeitungs-)Papier und/oder Zündblocken und kleinen Holzstücke angezündet.

Machen Sie die Tur einen Spaltbreit und die Luftschieber vollständig auf. Sehen Sie sich auf der Nebenstehenden Abbildung die Funktionseise der Luftschieber an.

Es ist wichtig, dass das Anbrennfeuer heftig durchbrennt. Danach konnen dickere Holzstücke aufgelegt und die Tur geschlossen werden. Wenn das Feuer ausreichend stabilisiert und genugend Glut vorhanden ist, kann man Holz oder Braunkohlebrikettes auflegen.

4.3. Heizen mit Holz

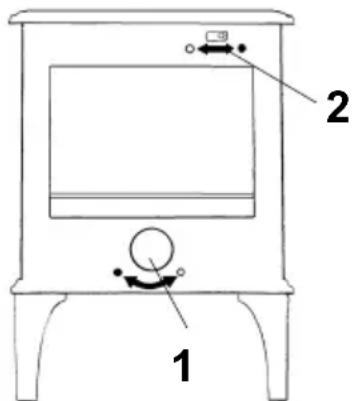

Die Beste Regelung der Feuerstelle erhält man, indem man die Anbrenn-Luftschieber auf der Unterseite vollständig schließt und die Luftzufuhr vollständig mit dem obersten Luftschieber regelt. Wenn diese Rege

1 : Primarluft
2: Sekundärluft
= geoffnet
= geschlossen

lung nicht ausreichend erscheint, oder um das Feuer anzufachen, kann vorübergehend der unterste Luftschieber teilweise geöffnet werden, um eine zusätzliche Luftzufahr zu erhalten.

Sorgen Sie damit, dass die Tur des Ofens immer gut geschlossen ist. Heizen Sie niemals mit offener Tur.

Füllen Sie rechtzeitig Brennstoff nach. Füllen Sie nie zuviel zugleich ein. Es ist am besten, die Feuerstelle bis zu maximal einem Drittel zu füssen, und dann regelmäßig nachzufullen.

Öffnen Sie die Fülture immer langsam und für möglichst kurze Zeit. Sorgen Sie davon, dass das Aktivkohlenbett gleichmäßig über den Kaminboden verteil wird, bevor Sie nachfüllen, und kontrollieren Sie, dass sich unmittelbar nach dem Feuergitter genugend Glut befindet, damit die Nachfüllung unverzüglich Feuer fasst. Öffnen Sie notigenfalls kurz den unteren Anbrenn-Luftschieber.

Wenn das Holz lose gestapelt wird, wird es sehr schnell verbrennen, da der Sauerstoff eines Holzstück leicht erreichen kann. Diese Staplung verwendet man, wenn man kurz heizen möchte. Wenn das Holz kompakter gestapelt wird, wird es langsamer verbrennen, da die Luft nur bestimmte Holzstücke erreichen kann. Das Holz wird am besten auf diese Weise gestapelt, wenn man für eine langere Zeit heizen möchte.

Lose Staplung

Kompakter Staplung

Wenn Sie langfristig Holz auf einem niedrigen Stand heizen, kann sich im Schornstein ein Belag von Teer und Teerolen bilden. Teer und Teerole sind sehr leicht brennbar. Wenn sich diese Stoffe zuviel im Schornstein absetzen, kann bei einer plottlichen hohen Temperatur ein Schornsteinbrand entstehen. Darum ist es notig, das Gerat regelmässig kräftig durchzuheizen, damit geringe Beläge von Teer und Teerolen sofort verschwinden.

Bei einem zu niedrigen Stand wird sich Teer auch auf den Scheiben und Turen absetzen.

Es ist better, bei milden Außentemperaturen den Ofen nur eine Stunden pro Tag intensiv brennen zu halten.

4.4. Geringes Heizen (für Geräte, die für unaufhörlichen Gebrauch geeignet sind)

Wenn Sie das Gerät als ein „unaufhörliches Feuer“ nutzen möchten, konnen Sie die primären und sekundären Luftteintrittsöffnungen in solcher Weise wahren, dass Sie immer die richtige Brenngeschwindigkeit besteht. Kümmern Sie sich immer da

rum, dass es genugend Glut auf dem Heizboden gibt.

4.5. Entaschen (nur 250CB)

Unter der Feuerstelle ist das Gerät mit einem abnehmbarer oder aufmachbarer Entaschungsgitter ausgestattet. Zum Entfernen der Asche öffnen Sie diesen Entaschungsgitter (siehe Abbildung), damit die Asche mit der Schaufel in den Aschenkasten gefegt werden kann. Mit der mitgelieferten "kalten Hand" kann der Aschenkasten aus dem Gerät herausgenommen werden (siehe Abbildung).

Von Holz werden Sie relativ weniger Asche haben, und es ist nicht nötig, das Gerät jeder Mal zu entaschen. Das Heizen von Holz in einem Aschenbett ergibt übriges eine bessere Verbrennung.

4.6. Auslöschen

Füllen Sie keinen Brennstoff nach, und setzen Sie den Ofen einfach ausgehen.

Wenn ein Feuer gedämpft wird, indem man die Luftzufuhr verringgert,kommen vielse Schadstoffe frei. Das Feuer muss darum von selbst ausbrennen, undarf erst verlassen werden, wenn es gut ausgeloscht ist.

4.7. Wetterlage

Warnung! Bei Nebel wird die Abfuhr der Rauchgase durch den Schornstein starkerschwert, und es konnen sich Rauchgase niederschlagen und Geruchsbelastigung verursachen. Wenn es nicht unbedingt nötig ist, ist es better, unter diesen Wetterbedingungen nicht zu heizen.

5. Wartung

Es erfordert weniger Anstrengungen, um Ihr Gerät in gutem Zustand zu erhalten.

Kontrollieren Sie regelmäßig, ob die Dichtungen der Türen noch gut abschreiben.

Das Gerät wird an der Aussenaseite mit einem feuchten Ledertuch gereinigt, wenn es ausreichend kalt ist. Putzen Sie das Gerät niemals, solange es noch warm ist.

Kleine Farbbeschädigungen können mit einer Spraydose ausgebessert werden. Ihr Handler kann Ohnen die passende Spraydose besorgen.

Bei der ersten Benutzung nach dem Sprayen kann Ihr Gerät noch etwas Geruch abgeben. Dies verschwindet jedoch schnell.

Das Glas wird mit im Handel erhältlichen Glasreinigungskoprokten (z.B. Produkte für keramische Kochplatten) gereinigt. Ihr Installateur kann Ohnen auch passende Pro

dukte besorgen. Verwenden Sie jedoch nie scheuernde oder atzende Produkte.

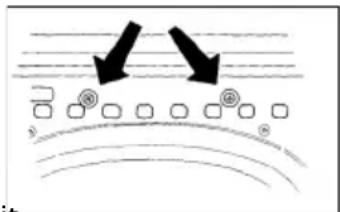

Eine eventuell schlecht laufende Luftlade kann geregelt werden mit Hilfe der zwei Schrauben in der Vorderplatte über die Luftlöchern (siehe Zeichnung).

Am Ende der Heizsaison schliessen Sie den Schornstein mit

Hilfe einer Zeitungspapierkugel ab. Sie konnen dann den Innenofen gut saubermachen. Ersetzen Sie, falls notwendig, die Dichtungsschnur und dichten Sie eventuelle Brüche mit Kitt. Entfernen Sie gegebenenfalls auch die Flammplatte oben im Herd für eine gründliche Reinigung.

Lassen Sie erst den Schornstein durch einen anerkannten Fachmann fegen, bevor Sie mit der neuen Heizsaison beginnen. Auch während der Heizsaison ist es nützlich, den Schornstein auf Russ zu kontrollieren. Die Kontrolle und Pflege des Schornsteins ist eine gesetzliche Verpflichtung.

Wenn obengenanne Punkte beachtet werden, werden Sie ihren Ofen in voller Zufriedenheit genieten konnen.

Annex 1: technical data sheet

Anlage 1: technischen Daten

Anlage 2 : Abmessungen

Im Rahmen kontinuierlicher Produktverbesserung, können Specificationen des gefelertes Produktes von den Beschreibungen in dieser Broschure abweichen.
