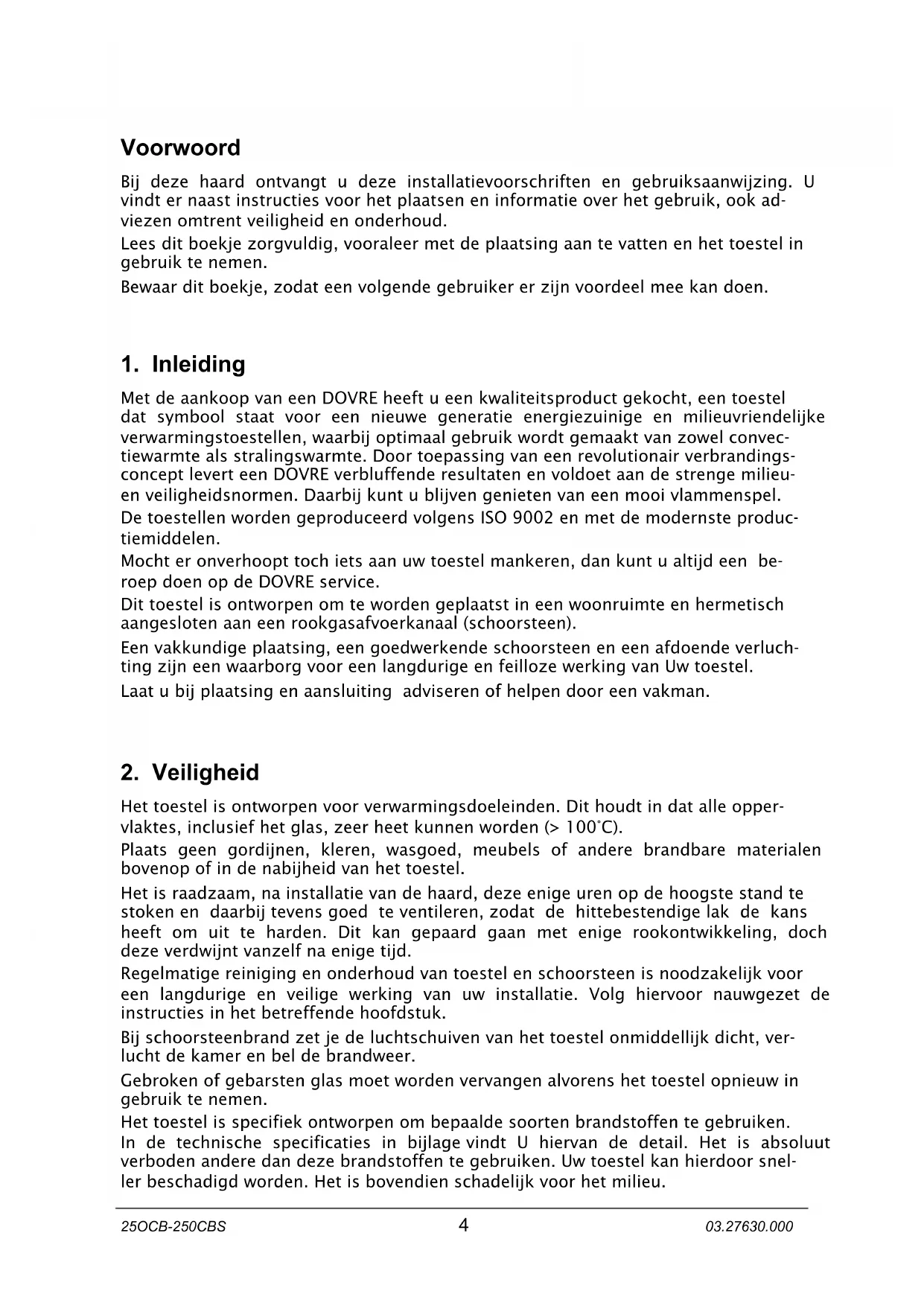

Bij deze haard ontvangt u deze installmentevoorschriften en gebruiksaanwijzing. U vindt er naast instructies voor hetplaatsen en informatatie over het gebruik, ook adviezen omtrent veriligheid en onderhoud.

Lees dit boekje zorgvuldig, vooraleer met deplaatsing aan te vatten en het toestel in gebruik te nemen.

Bewaar dit boekje, zodate een volgende gebruiker er zich voordeel mee kan doeon.

1. Inleiding

Met de aankoop van een DOVRE heeft u een kwaliteitproduct gekocht, een toestel dat symbool staat voor een neue generatie energiezuinige en milieuvriendelijk verwarmingstoestellen, waar bij optimaal gebruik worden gemaakt van zowel convectiewarmte als stralingswarmte. Door toepassing van een revolutionair verbrandingsconcept levert een DOVRE verbluffende resultaten en voldoet aan de strenge milieuen veiligheidsnormen. Maar bij kut u blijven genieten van een moot vlammenspel.

De toestellen worden geproduced volgens ISO 9002 en met de modernste produc-tiemiddelen.

Mocht er onverhoopt toch iota's aan uw toestel mankeren, dan kunt u.altijd een beroep doeon op de DOVRE service.

Dit toestel is ontworpen om te worden geplaatst in een woonruimte en hermetisch aangesloten aan een rookgasafvoerkanaal (schoorsteen).

Een vakkundige plaatsing, een goedwerkende schoorsteen en een afdoende verluchting zich een waarborg voor een langdurige en feilloze werkig van Uw toestel.

Laat u bijplaatsing en aansluiting adviseren of helpen door een vakman.

2. Veiligigkeit

Het toestel is ontworpen voor verwarmingsdoeleinden. Dit houdt in dat alle oppervlaktes, inclusief het glas, zeer heet hunnen worden (>100^) .

Plaats geen gordijnen, kleren, wasgoed, meubels of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Het is raadzaam, na installmentie van de haard, deze enige uren op de hoogste stand te stoken en waar bij tevens goed te ventileren, zodat de hittebestendige lak de kans heeft om uit te harden. Dit kan gepaard gaan met enige rookontwikkeling, doch deze verdwijnt vanzelf na enigeijd.

Regelmatige reiniging en onderhoud van toestel en schoorsteen isoodzakelijk voor een langdurige en veilige werkking van uw installmentie. Volg hiervoornauwgezet de instructies in het betreffende hoofdstuk.

Bij schoorsteenbrand zet je de luchtschuiven van het toestel onmiddelijk dicht, verlucht de kamer en bel de brandweer.

Gebroken of gebarsten glas moet worden verrangen alvorens het toestel opnieuw in gebruik te nemen.

Het toestel is specifiek ontworpen om bepaalde soorten brandstoffe te gebruiken. In de technische specificaties in bijlage vindt U hiervan de detail. Het is absolutut verboden andere dan deze brandstoffe te gebruiken. Uw toestel kan hierdoor sneller beschadigd worden. Het is bovendien schadelijk voor het milieu.

3. Installatievoorschrift

3.1. Vooraf

De kachel moet hermetisch worden aangesloten op een goed werkende schoorsteen, voldoende afgeschermd zichn van brandbare materialen (vloer en wanden), in een ruimte met voldoende verluchting.

Informeer maar nationale ofplaatselijke normen en voorschriften terzake. Uw verdeler kan u hierin adviseren.

Raadpleeg eventueel ook brandweer en/of verzekeringsmaatschappijaar specifieke voorschriften of vereisten.

Neem ook kennis van de technische specificaties in bijlage van deze handleiding alvorens met de installment aan te vatten.

3.1.1. De schoorsteen

De schoorsteen (het rookkanaal) heeft een dubbele functie :

• Het aanzuigen van de lucht vanuit de kamer, nodig voor de verbranding van de brandstof in de kachel of open haard.
• Het afvoeren van de verbrandingsgassen door thermische en natururlijke trek. De thermische trek ontstaat door het warmteverschilussen de lucht in en buiten het rookkanaal. De opgewarmde lucht in het rookkanaal isichter dan de kouderelucht buiten het kanaal en stijgt waarom omhoog, samen met de verbrandingsgassen. Natuurlijke trek wordenveroorzaakt door omgevingsfactoren o.a. de wind.

Het is verboden om meertere toestellen op een enkele schoorsteen aan te sluiten (bv. de centrale verwarmingsketel), tenzij lokale of nationale reglementeringen hierin voorzien.

Ga na welke schoorsteen nodig is voor het gekozen toestel, en of de bestaande schoorsteen geschikt is. Laat u hierbij adviseren door een specialist.

De schoorsteen voldoet best aan de volgende voorwaarden :

• Het rookkanaal moet gemaakt zijn van vuurvast materiaal. Elementen van keramiek of roestvrij staal verdienen aanbeveling.
• De schoorsteen要去 luchtdicht en goed gereinigd zijn, en een voldoende trek garanderen (een trek of onderdruk van 15 tot 20 Pa tijdens normalbelasting is idealaal).
• Hij moet zo verticaal möglichk lopen, vertrekkend van de uitgang van het toestel. Richtingsveranderingen en horizontale stukken zich afgeraden, wegens verstoing van de rookgasafvoer en möglichke ophoping van roet (verstopping !!).
• De binnenmaten van de schoorsteen mogen Niet te groot zich om de rookgassen Niet te sterk te lately afkoelen. Voor aanbevolen schoorsteendiameter, zi technische specificatie in bijlage. Indien het rookkanaal behoorlijk geisoleerd is, kan de diameter eventueel groter zich.
• De sectie van het rookkanaal moet vooral constant zijn. Verbredingen, en vooral vernauwingen, verstoren de vlotte rookgasafvoer en worden best vermeden. Hetzelfde geldt voor een dekplaat of afvoerkap bovenop de schoorsteen. Let

erop dat hierdoor de uitmondingsectie Niet vernauwt, en dat de kap zodanig ontworpen is dat, bij wind, de afvoer van de rookgassen Niet belemmerd, maar bevorderd worden.

• Vooral als het rookkanaal door onverwarmde ruimten loopt of buitenwanden heeft, is bijkomende isolatie belangrijk. Metalen schoorstenen, of schoorsteen-gedeelten buiten de woning,要去en steeds worden uitgevoerd in dubbelwandig geisoleerde buizen. Het buitendaks geleelte van de schoorsteen moet steeds geisoleerd zich.

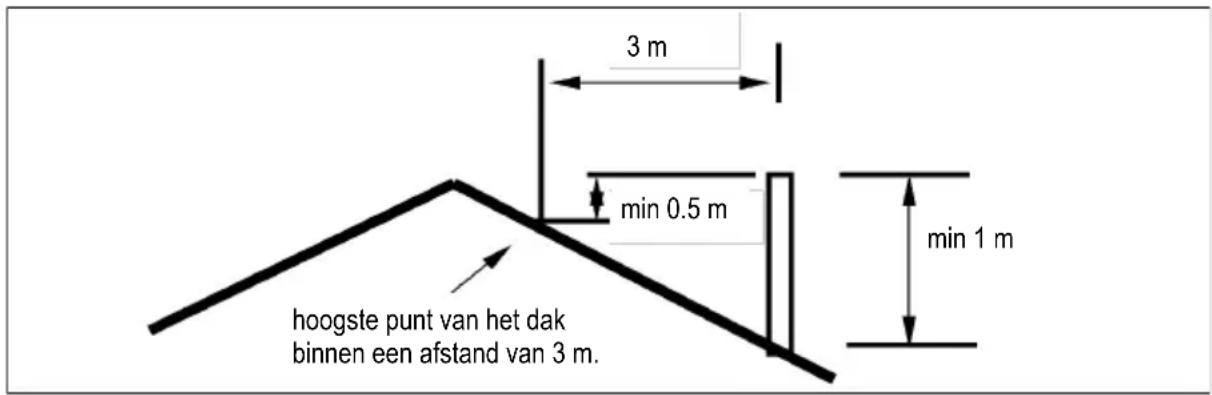

• De schoorsteen dient voldoende hoog teijken (minimum 4 meter), en uitmonden in een zone die nicht verstoord worden door omliggende gebouwen, nabijstaande bomen of andere hindernissen. Als vuistregel geldt: 60~cm boven de nok van het dak. Indien de nok meer dan 3 meter verwijderd is van de schoorsteen, die dan de afmetingen aangegeven in figuur hieronder. Afhankelijk van eventueel nabijgelegen gebouwen en / of bomen,要去 de schoorsteen hoger�.

3.1.2. Ventilatie van het lokaal

Verbranding van hout, kolen of gas verbruikt zuurstof. Het is dus van groot belang dat de ruimte waar het toestel geinstalleerd worden, voldoende verlucht of geenti-leerd worden.

Bij een onvoldoende verluchting kan de verbranding verstoord worden, en kan de feilloze afvoer van de rookgassen door de schoorsteen Niet meer gegarandeerd worden, met möglichk rookuitwasemingen in de woonkamer tot gevolg.

Plaats desnoods in de kamer een verluchtingsrooster die toevoer van verse lucht garandeert. Deze voorziening is zeker nodig bij goed geisoleerde ruimtes, wanneer er mechanische ventilatie aanwezig is.

Let ook op andere luchtverbruikers die indezelfde ruimte of in de woning aanwezig zich, zoals een ander verwarmingstoestel, een dampkap, een droogkast of een bad-kamerventilator. Gebruik deze toestellen nicht als de haard brandt, of zorg voor een extra luchttoevoer in functie van deze toestellen.

3.1.3. Vloer, warden

Voorzie voldoende afstand:tussen het toestel en brandbare materialen zoals houten wanden en meubels. Voor vrijstaande toestellen dient deze afstand minimaal 40 cm te bedragen. De vloer moet voldoende draagkrachtig zich.

Een brandbare vloer moet voldoende beschermd worden gegen warmte-uitstraling door middel van een onbrandbare beschermplaat. Een vloerkleed moet minimaal 80cm van het vuur verwijderd zich.

Voor verdere specifieke richtlijnen, zie technische specificatie in bijlage.

3.2. Voorbereidende werkzaamheden

Controleer het toestel onmiddelijk bij ontvangst op transportschade en/of zichtbare schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen nicht in werkung.

Teneinde beschadiging van het toestel te vermiijden bijplaatsing, en om het toestel gemakkelijk te kuren manipuleren, is het aangeraden vooraf eerst alle Niet-vaste onderdelen uit de kachel te verwijderen (vuurvaste stenen, aslade, stockrooster). Let bij het uithalen van deze stukken op hun positie, zodate u ze zicheraf op de juiste manier weein in het toestel kanplaatsen.

Met het toestel worden de volgende accessoires meegeleverd :

• Een stel poten
• Een aansluitkraag met bevestigingsbeugels
• Een "koude hand" voor de deur.
• Een "koude hand" voor het uitnemen van de aslade.
• Een trekschepie voor deassen

Kantel de kachel achterover op de rugzijde en monteer nu de 4 poten op de kachel. Gebruik de sluitringen en moeren (M8), die reeds gemonteerd zijn op de bodemplaat.

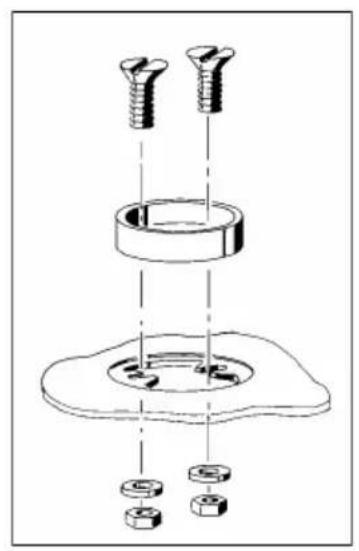

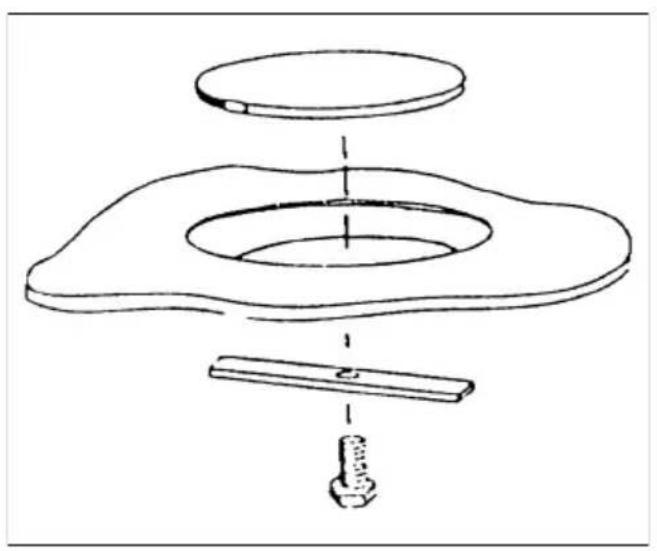

3.2.2. Rookgasuitgang

Uw toestel maar de volgende aansluitingen toe : topoansluiting en achteraansluiting. Afhankelijk van de verkozen aansluiting, kan een van de twee openings worden afgesloten met het meegeleverde aflsuitdeksel, en de andere worden voorzien van de meegeleverde aansluitkraag. Gebruik hiervoor de meegeleverde bevestigingsmaterialen en zorg voor een goede affdichting van aansluitkraag en deksel op het toestel door middel van de bijgeleverde kit of paste.

3.2.3. Montage van de "koude hand"

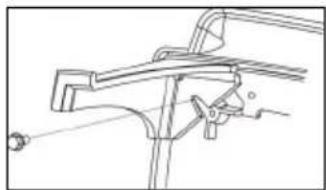

De schroef M8x50 wordt in het hou- ten handvat gebracht en dan aan de bedieningsbeugel en aan het verloopstuk geschroefd. Zie figuur voor montage.

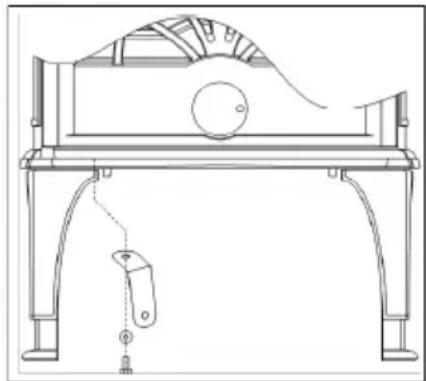

Bij sommige toestellen kan de "koude hand" onderaan het toestel worden gehangen, aan de handgreephouder die op de bodemplaat van het toestel kan worden bevestigd (zie figuur).

3.3. Afwerking

Wanner het toestel op de juisteplaats staat, en hermetisch op de schoorsteen is aangesloten, worden alle losse delen terug in het toestel geplaatst.

Uw toestel is nu gebruiksklaar.

Let op: LAST het toestel NOOIT branden zonder binnenplaten of vuurvaste stenen.

3.4. Verpakkingsmaterialen

De verpakkingsmaterialen要去 op verantwoorde wijze en conform de overheids-bepalingen worden afgevoerd.

4. Gebruiksaanwijzing

4.1 Brandstof

Dit toestel is uitsluitend geschikt voor het stoken van hout (voor 250CB ook bruinkoolbriketten). Alle andere brandstoffen zijn verboden. Het gebruik ervan kan leiden tot ernstige schade aan Uw toestel.

Stook ook geen behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout of verduurzaamd hout, multiplex of spanplaat. Het stoken ervan, evenals van kunststof, oud papier en huishoudelijk afval is sterk verruilend voor het toestel, de schoorsteen en het milieu. Een schoorsteenbrand kan hiervan het gevolg zich.

Hout

Gebruik bij voorkeur hard hout. Eik, berk en fruitbomenhout zicheer goede houtsoorten om te stoken.

Het hout moet minstens 2aar goed gedroogd zich op een overdekte en goed verluchteplaats. Reeds gekloven hout droegt better. Het maximale vochtpercentage voor droog hout is 20%

Nat hout is als brandstof nicht bruikbaar, u heeft er geen warmte van, alle energie gaat verloren in het verdampen van het vocht, er komen slechtruikende gassen vrij en er is veel roetaanslag op de ruit van de deur en in de schoorsteen.

Bruinkoolbriketten (alleen voor 250CB)

Bruinkoolbriketten branden op ongeveerdezelfde manier als hout. Zorg ervoor dat vooraleer U brikettenGaat stoken, er een goed houtskoolbed in de kachel aanwezig is.

4.2. Aanmaken

Om voldoende trek te creeren in de schoorsteen en om alzo geen rook in de kamer te bekomen,要去 de schoorsteen voor het aanmaken van de haard eerst voldoende opgewarmd worden. Bij een koude schoorsteen kan men best een "lokvuur" make, door bv. een prop (kranten)-papier boven de vlamplaat aan te steken.

Het toestel worden aangemaaakt met (kranten)papier en/of aanmaakblokjes enkleine stukjes hout.

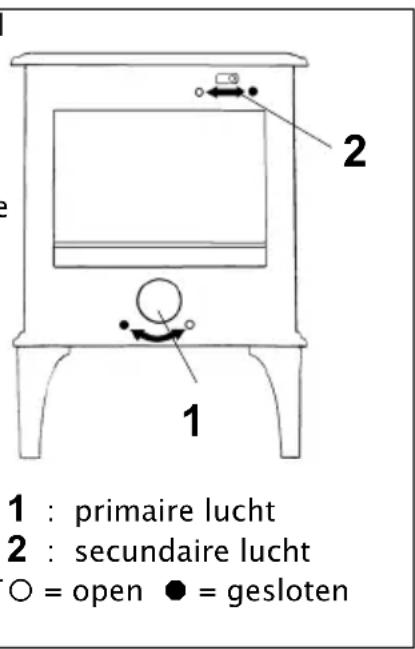

Zet de deur op een kier en de luchtschuiven geheel open. Zie figuur hiernaast voor de werkig van de luchtschuiven.

Het is belangrijk dat het aanmaakvuur hevig doorbrandt. Daarna kunnen er dikkere stukjes hout op en kan de deur gesloten worden. Is het vuur voldoende gestabiliseerd en is er voldoende gloed dan kunnen hout of bruinkoolbriketten worden opgelegd.

4.3. Stoken method

De beste regeling van de vuurhaard gekomt men door de aanmaakluchtschuif onderaan volledig te sluiten en de luchttoevoer volledig te regelen met de bovenste luchtschuif. Indien deze regeling onvoldoende blijkt, of om het vuur aan te wakkeren, kan tijdelijk de onderste luchtschuif gedeelrijk geopend worden voor extra luchttoevoer.

Zorg dat de deur van de kachel steeds goed gesloten is. Stook nooit met open deur. Vulijdig brandstof bij. Vul nooit teveel ineens. Best is de vuurhaard tot maximaal een derde te vullen en regelmatig bij te vullen.

Open de vuldeur steeds langzaam en open ze steeds voor een zo kort möglichkearend. Vooraleer worden bijgevuld, zorg ervoor dat het houtskoolbed gelijkmatig over de stookvloer verdelijk wordt, en ga na dat er net darüber het vuurrooster voldoende gloed is zodat de vulling onmiddelijk vuur vat. Open desnoods de aanmaakluchtschuif onderaan voor een tijdje.

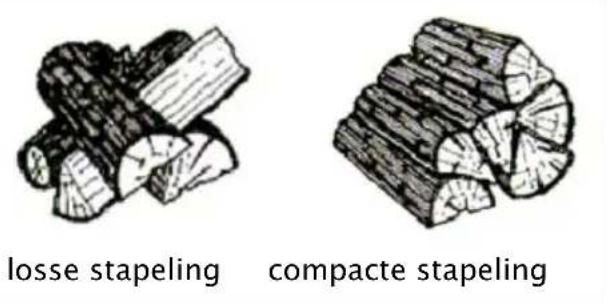

Wanner het hout los gestapeld worden, za het zeer vlug verbranden.ovat de zuurstof elk stuk hout gemakkelijk kan bereiken. Deze stapeling gebruikt men wanneer men kort wil stoken. Wanner het hout compacter gestapeld worden, za het langzamer verbranden aangezien delucht slechts bepaalde stukken hout kan bereiken. Het hout worden best op dezemanier gestapeld wanner men voor een langere是怎样 wil stoken.

Wanner u langdurig hout op een lage stand stookt, kan er zich in de schoorsteen een afzetting van teer en creosoot vormen. Teer en creosoot zijn zeer brandhaar. Als deze stoffen zich teveel afzetten in de schoorsteen, kan er bij een plotse hogete temperatuur een schoorsteenbrand ontstaan. Daarom is hetoodzakelijk regelmatinig het toestel flink door te stoken, zodat geringe afzettingen van teer en creosoot onmiddelijk verdwijnen.

Bij een te lage stand gaat er zich ookpeer afzetten op de ruit en de deuren.

Het is better, bij milde buitentemperatuur, de kachel slechts enkele uren per dag intens te latent branden.

4.4. Stoken op laag régime (voor toestellen geschikt voor continu gebruik)

Om het toestel als een "continu vuur" te gebruiken, kan men de primaire en secundaire luchtinlaten zo kiezen tot je de juiste brandstenheid gekomt. Zorg er steeds voor dat er voldoende gloed op de stockbodem aanwezig is.

4.5. Ontassen (alleen voor 250CB)

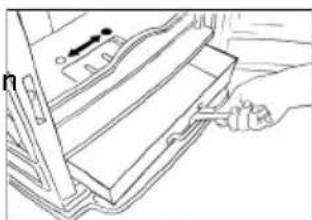

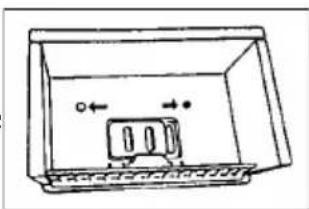

Onderaan de vuurhaard is het toestel voorzien van een openschuivend of wegneembaar ontassingsrooster. Voor het verwijderen van de assen opent u het ontassingsrooster (zie figuur), zodate den met het trekschepje in de asbak kunnen worden geleegd. Met de bijgeleverde "koude" hand kan de asbak uit het toestel genomen worden (zie figuur).

Van hout hebt u relatief weinig assen en is het Niet nodig uw toestel elke keer te ontassen, het stoken van hout in een asbed geeft overigens een betere verbranding.

4.5. Doven

Vul geen brandstof bij en LAST de kachel gewoon uitgaan.

Als een vuur getemperd worden door de luchttoevoer te verminderen, komen veel schadelijke stoffen vrij. Het vuur要去 waarom vanzelfuitbranden en mag pas verla- ten worden als het goed gedoofd is.

4.7. Weersomstandigheden

Waarschuwing!

Bij nevel en dichte mist worden de afvoer van de rookgassen door de schoorsteen sterk bemoeilijk, en+kunnen rookgassen neerslaan en stankoverlast geen. Indien het Niet echt nodig is, kunt u beter onder deze weersomstandigheden nicht stoken.

5. Onderhoud

Het vraagt weinig moeite om uw toestel in goede staat te houden.

Controleer regelmatig of het dichtingkoord van de deuren nog goed aflsuit.

Het toestel worden aan de buitenzijde zuiver gemaakt met een vochtig zeemvel, als het voldoende koud is. Poets het toestel nooit wanner het nog warm is.

Kleine verfbeschadigingen können bijgewerkt worden met een spuitbus. Uw verdeler kan U de gespaste spuitbus bezorgen. Bij het eerste gebruik na het spuiten kan Uw toestel nog wat geur afgeven. Dit verdwijntECHTERSNL.Kleine emailbeschadigingen worden hersteld met een reparatiekit van de gewenste kleur, beschikbaar bij Uw verdeler.

Het glas worden gereinigd met in de handel verkrijgbare glasreinigingsproducten (bv. producten voor keramische kookplaten). Uw installmenteur kan U ook aangepaste producten bezorgen. Gebruik echter nooit schurende of bij-

tende producten.

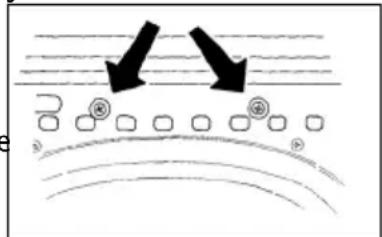

Een eventueel slecht lopende luchtschuif kan worden gere-geld met de twee schroeven in de frontplaat boven de luchtopeningen (zie figuur).

Aan het eind van het stookseizoen sluit u de schoorsteen

af met een prop krantenpapier.U kunt nu de kachel inwendig goed schoon make. Vernieuw indien nodig de koordafdichtingen en kit eventuele lekkages dicht. Verwijder eventueel ook de vlamplaat bovenaan in de vuurhaard voor een grondige reini- ging.

Vooraleer het stookseizoen aan te vangen,That U eerst de schoorsteen door een.erkendvakmanvegen.

Ookijdens het stockseizoen is het nuttig de schoorsteen op roet te controleren. Controle en onderhoud van de schoorsteen is een wettelijk verplichting.

Wanneer bovenstaande punten in acht genomen worden, zult U in volle tevredenheid können genieten van uw kachel.

Préface

Bijlage 1: technische gegevens

Bijlage 2 : afmetingen
