MANUALE UTENTE TAI 45M DOVRE

ISTRUZIONI PER L'INSTALLAZIONE E L'USO

MONTERINGS- OG BRUKSANVISNING

KACHEL

STOVE

POELE

FEUERSTÄTTE

ESTUFA

STUFA

ILDSTED

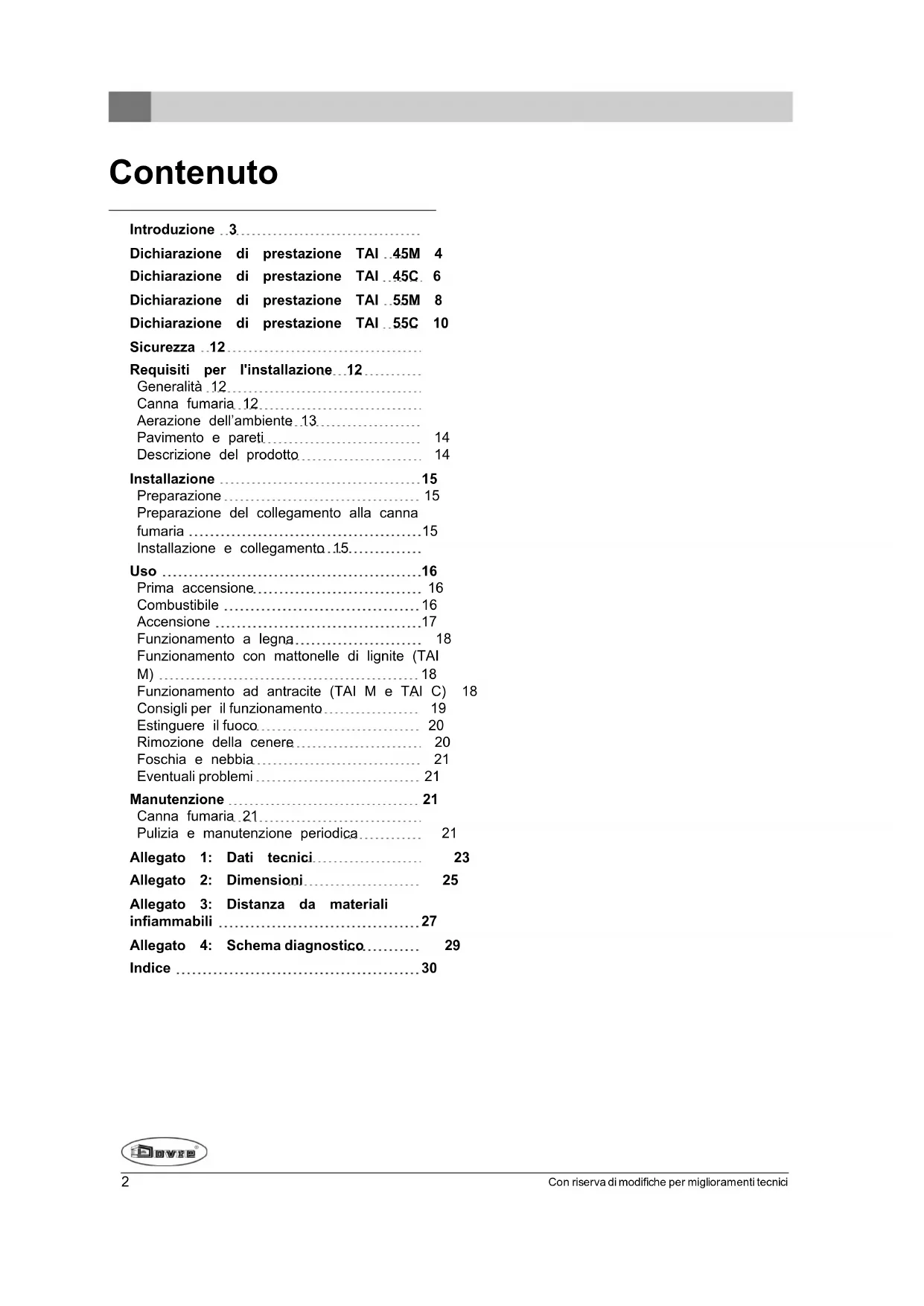

Introduzione 3
Dichiarazione di prestazione TAI 45M 4
Dichiarazione di prestazione TAI 45C 6
Dichiarazione di prestazione TAI .55M 8
Dichiarazione di prestazione TAI 55C 10

Sicurezza .12

Requisiti per l'installazione 12

Generalità 12
Canna fumaria 12
Aerazione dell'ambiente 13
Pavimento e pareti 14

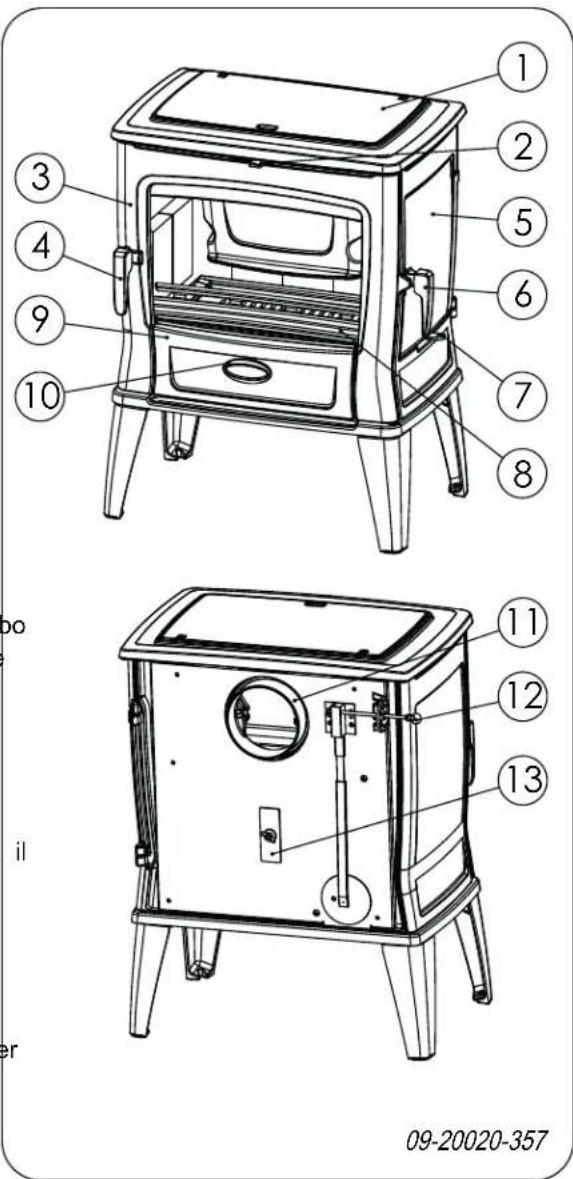

Descrizione del prodotto 14

Installazione 15

Preparazione 15

Preparazione del collegamento alla canna fumaria ....15

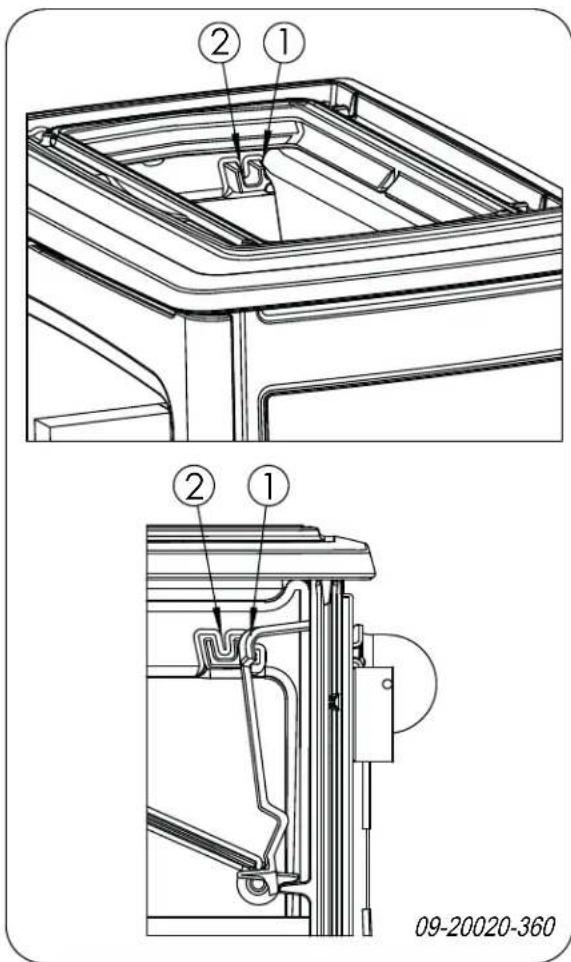

Installazione e collegamento.15....

Uso 16

Prima accensione.... 16

Combustibile 16

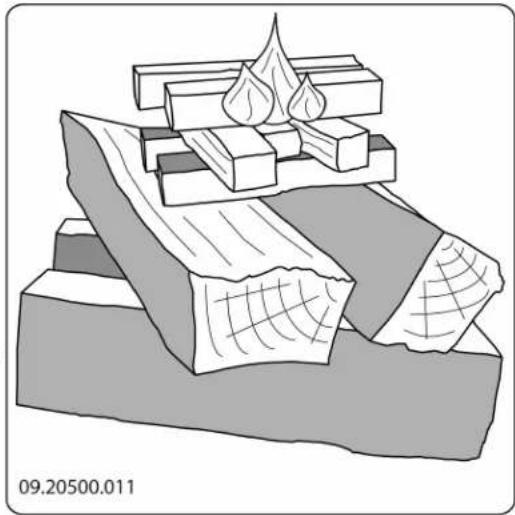

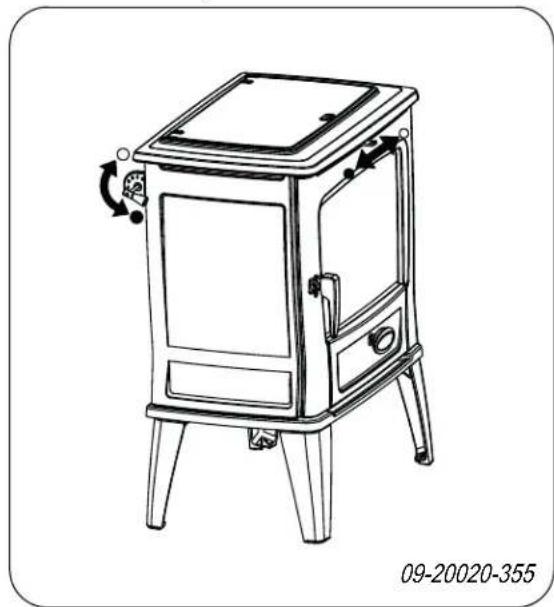

Accensione 17

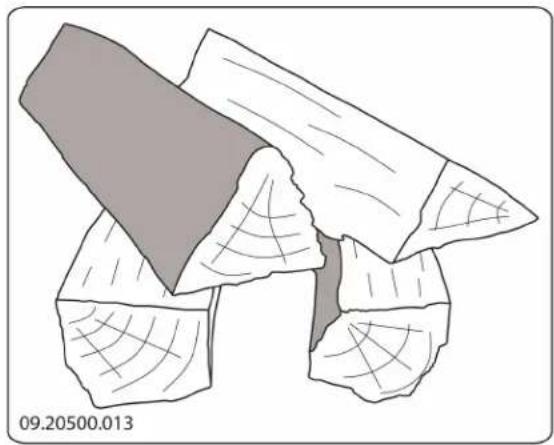

Funzionamento a legna.... 18

Funzionamento con mattonelle di lignite (TAL M) 18

Funzionamento ad antracite (TAI M e TAI C) 18

Consigli per il funzionamento 19

Estinguere il fuoco.... 20

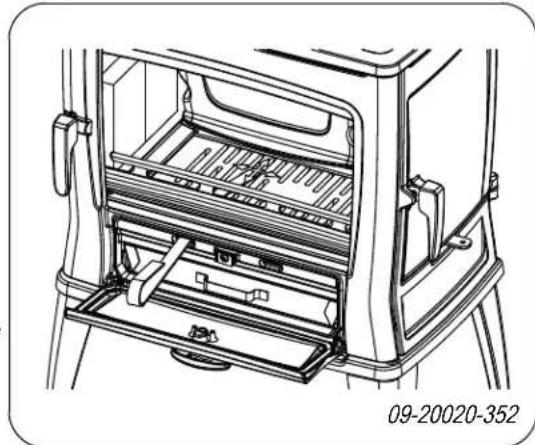

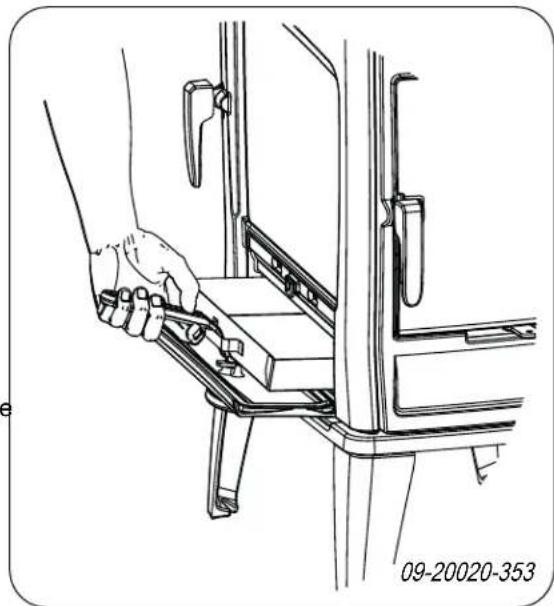

Rimozione della cenere 20

Foschia e nebbia 21

Eventuali problemi 21

Manutenzione 21

Canna fumaria 21

Pulizia e manutenzione periodica 21

Allegato 1: Dati tecnici.... 23

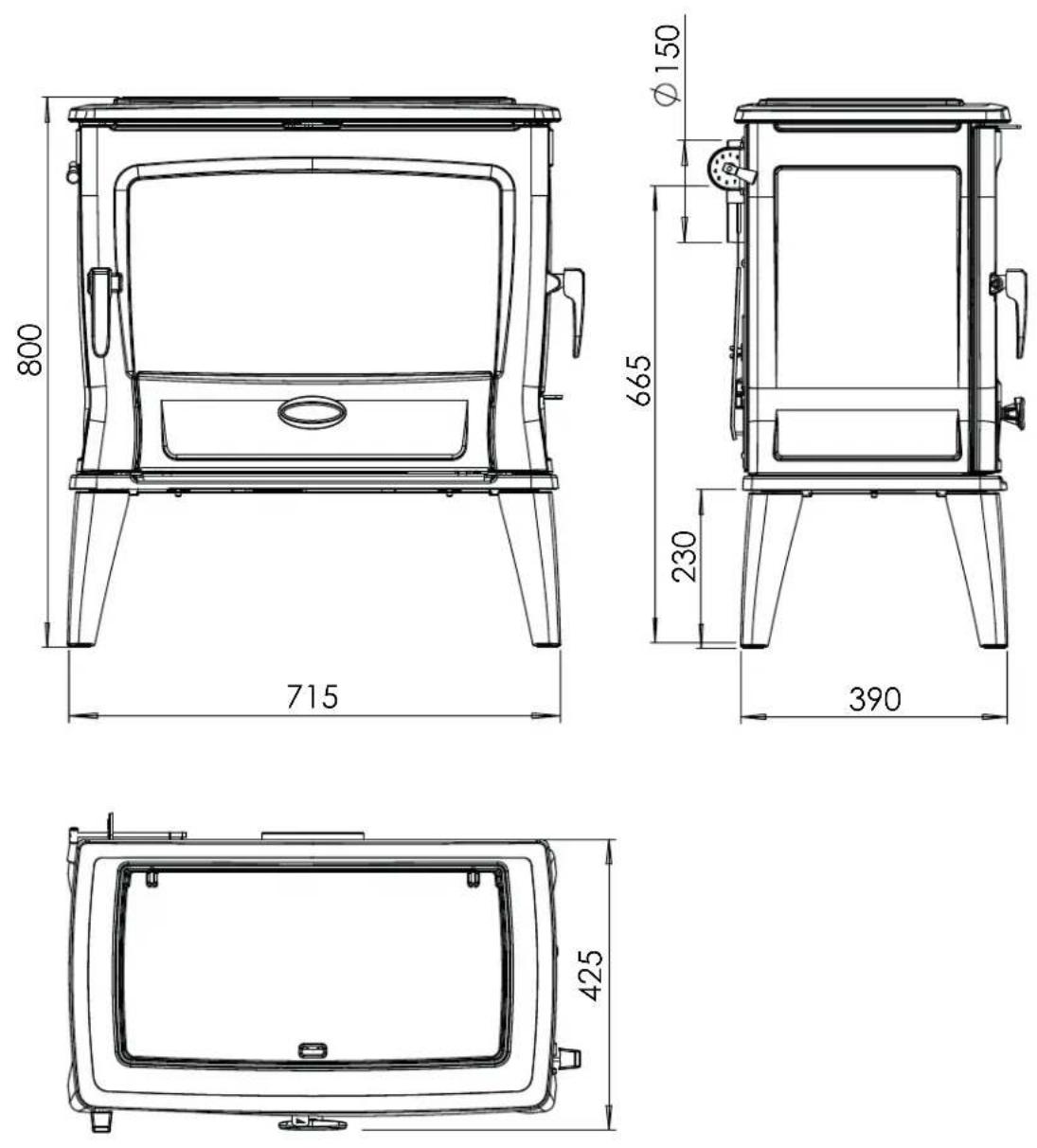

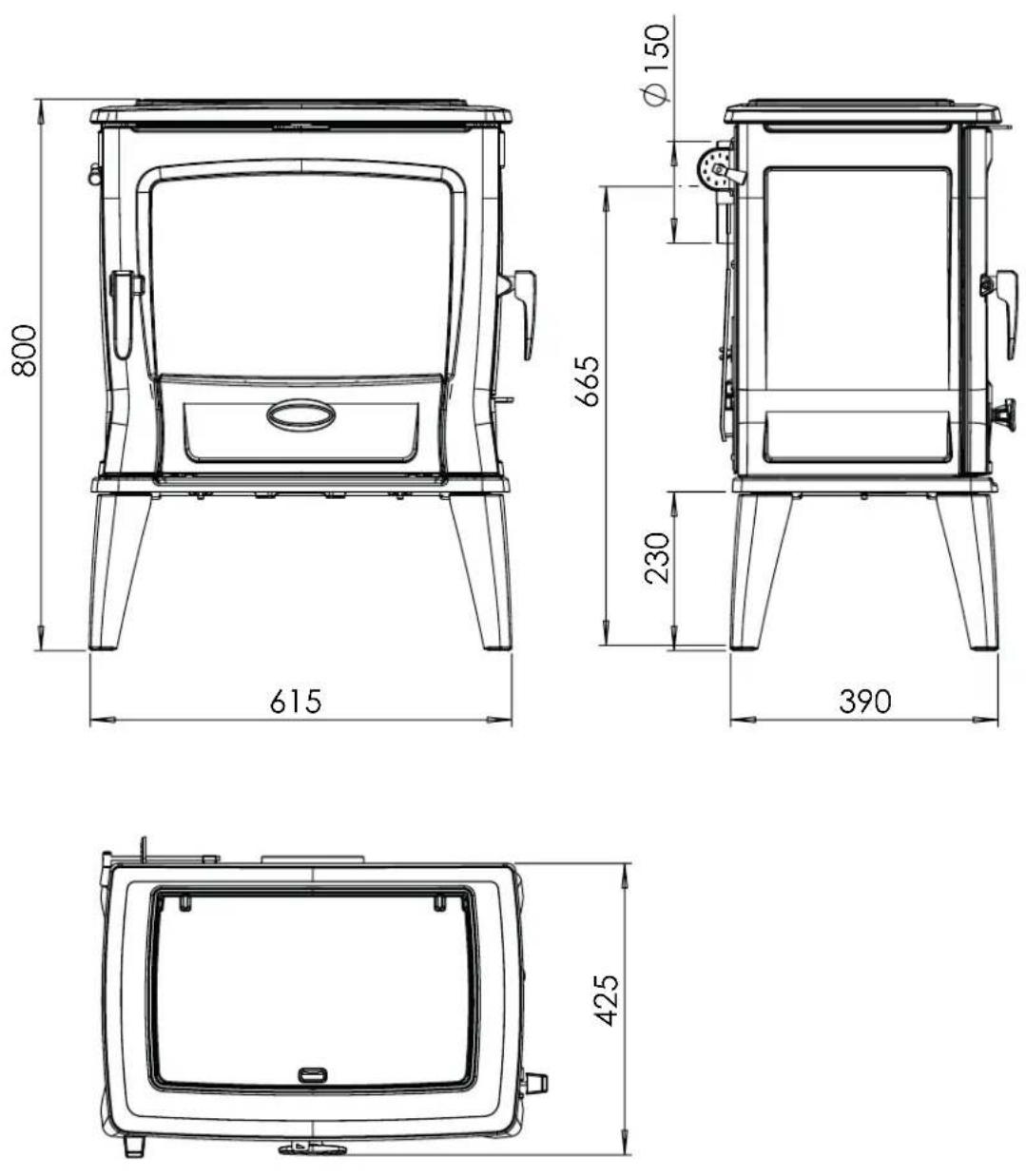

Allegato 2: Dimensioni 25

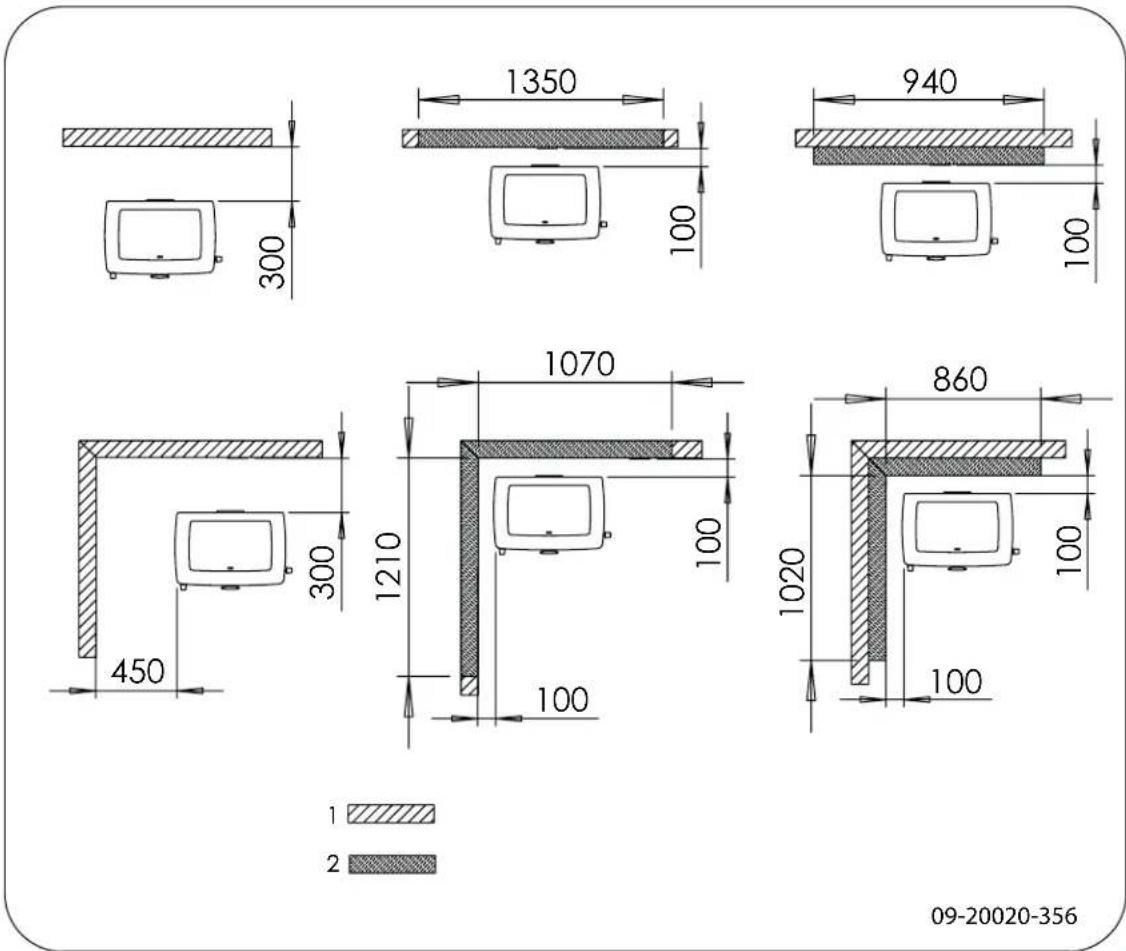

Allegato 3: Distanza da materiali

infiammabili 27

Allegato 4: Schema diagnostico.... 29

Indice 30

Introduzione

Gentile cliente,

Acquistando questo apparecchio da riscaldamento di DOVRE, Lei ha scelto un prodotto di alta qualità. Questo prodotto fa parte di una nuova generazione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sia il calore di convezione sia quello di irraggiamento.

Il Suo apparecchio DOVRE è stato realizzato con processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregolarità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e deve essere collegato ermeticamente a una canna fumaria funzionante.
Le consigliamo di affidare l'installazione dell'apparecchio a un tecnico qualificato.
DOVRE declina ogni responsabilità per problemi o danni causati da un'installazione non a regola d'arte.
Per l'installazione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.

Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.

© 2014 DOVRE NV

Dichiarazione di prestazione TAI 45M

In conformità al Regolamento sui prodotti da costruzione 305/2011

N. 035-CPR-2014

1. Codice di identificazione unico del tipo di prodotto:

Dichiarazione di prestazione TAI 45C

1. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:

Numero di serie unico.

1. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabil dal fabbricante:

Stufa per combustibile solido senza produzione di acqua calda in conformità alla norma EN 13240.

1. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:

1. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

2. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:

L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

2. Prestazioni dichiarate:

La norma armonizzata :2001/A2 :2004/AC :2007
Caratteristiche essenziali Legna | Carbone|	Lignite
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro: 300Lato: 450
Rischio di caduta di brace Conforme
Emissione prodotti della combustione	CO: 0,09% (13%O2) | CO: 0,08% (13%O2)|CO: 0,07% (13%O2)
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire Conforme
Pressione massima di servizio	-
Temperatura dei fumi di combustione in caso di potenza termica nominale	273°C | 282°C |286°C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza termica nominale	9kW
Rendimento	75,3% | 79,5% | 75%

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Dichiarazione di prestazione TAI 45C

In conformità al Regolamento sui prodotti da costruzione 305/2011

N. 036-CPR-2014

1. Codice di identificazione unico del tipo di prodotto:

Dichiarazione di prestazione TAI 45C

1. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:

Numero di serie unico.

1. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabil dal fabbricante:

Stufa per combustibile solido senza produzione di acqua calda in conformità alla norma EN 13240.

1. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:

1. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

2. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:

L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

2. Prestazioni dichiarate:

La norma armonizzata :2001/A2 :2004/AC :2007
Caratteristiche essenziali Prestazioni Carbone
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro: 400 con isolamentoLato: 450 con isolamento
Rischio di caduta di brace Conforme
Emissione prodotti della combustione CO: 0,08% (13%O2)
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire Conforme
Pressione massima di servizio	-
Temperatura dei fumi di combustione in caso di potenza termica nominale	282 °C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza termica nominale	9 kW
Rendimento	79,5%

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste dal punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbricante menzionato nel punto 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Dichiarazione di prestazione TAI 55M

In conformità al Regolamento sui prodotti da costruzione

305/2011

1. Codice di identificazione unico del tipo di prodotto:

2. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4: Numero di serie unico.

3. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabil dal fabbricante: Stufa per combustibile solido senza produzione di acqua calda in conformità alla norma EN 13240.

4. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5: Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

5. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

6. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata: L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova

2. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

9. Prestazioni dichiarate:

La norma armonizzata

Caratteristiche essenziali

Misure antincendio

Resistenza al fuoco A1

Distanza da materiali infiammabili Retro:

Lato:

Rischio di caduta di brace Conforme

Emissione prodotti della combustione CO: % (13%O2)

Temperatura della superficie Conforme

Sicurezza elettrica -

Facile da pulire Conforme

Pressione massima di servizio -

Temperatura dei fumi di combustione in caso di potenza termica nominale °C

Resistenza meccanica (sostenere il peso della canna fumaria) Non stabilito

Potenza termica nominale X kW

Rendimento %

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

01/09/2014 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Dichiarazione di prestazione TAI 55C

In conformità al Regolamento sui prodotti da costruzione

1. Codice di identificazione unico del tipo di prodotto:

2. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4: Numero di serie unico.

3. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabil dal fabbricante: Stufa per combustibile solido senza produzione di acqua calda in conformità alla norma EN 13240.

4. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5: Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

5. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

6. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata: L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova

2. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

3. Prestazioni dichiarate:

La norma armonizzata
Caratteristiche essenziali
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro:Lato:
Rischio di caduta di brace Conforme
Emissione prodotti della combustione	CO: % (13%O2)
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire Conforme
Pressione massima di servizio -
Temperatura dei fumi di combustione in caso di potenza termica nominale	°C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza termica nominale X kW
Rendimento	%

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Attenzione! È obbligatoria l'osservanza di tutte le norme di sicurezza.

Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione in dotazione, prima di mettere in funzione l'apparecchio.

L'apparecchio deve essere installato in conformità alle disposizioni tecniche e di legge vigenti nel Suo paese.

Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quelle riferibili alla normativa europea

Si consiglia di affidare l'installazione dell'apparecchio a un tecnico qualificato che costantemente informato sulle disposizioni e sulle norme vigenti.

L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100°C)! Usare un quanto isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.

Provvedere a un'adeguata protezione se bambini piccoli, invalidi, anziani o animali si trovano in prossimità dell'apparecchio.

Le distanze di sicurezza da materiali infiammabili devono essere rigorosamente rispettate.

Non collocare tende, indumenti, biancheria o altri materiali infiammabili sopra o nelle vicinanze dell'apparecchio.

Non usare sostanze infiammabili o esplosive nelle vicinanze della stufa accesa.

Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.

In caso di incendio della canna fumaria: chiudere le prese d'aria dell'apparecchio e chiamare i vigili del fuoco.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale. Per ulteriori informazioni sull'aerazione, si veda il capitolo "Requisiti per l'installazione".

Requisiti per l'installazione

Generalità

L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.

Per le dimensioni di collegamento: si veda l'allegato "Dati tecnici".

I vigili del fuoco e/o la società di assicurazione possono informarla relativamente a eventuali requisiti e prescrizioni particolari.

Canna fumaria

La canna fumaria serve per:

L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

L'aria calda presente nella canna fumaria tende a salire in alto perché è più leggera dell'aria esterna.

L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.

Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Il danno causato da ritorno di fumo è escluso dalla garanzia.

Non collegare più di un apparecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali. In caso di due collegamenti, provvedere a mantenere tra di essi un dislivello minimo di 200 mm.

Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene parametri per il calcolo della capacità di camini e canne fumarie.

La canna fumaria deve avere un'altezza minima di i4 metri.

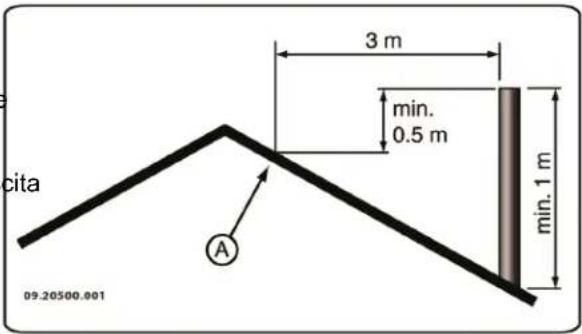

Di norma, il comignolo deve superare di 60 cm il colmo del tetto.

La canna fumaria deve soddisfare i seguenti requisiti:

La canna fumaria deve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.

▶ Deve essere pulita e perfettamente a tenuta stagna, con una sufficiente capacità di tiraggio.

Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.

Il percorso della canna fumaria - a partire dall'uscita dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuazione dei prodotti di combustione, causando depositi di fuliggine.

Le dimensioni interne dovrebbero essere contenute, onde evitare che i fumi di combustione si raffreddino eccessivamente diminuendo così il tiraggio naturale.

Di regola il diametro della canna fumaria dovrebbe corrispondere a quello del manicotto di collegamento.

Per il diametro nominale: si veda l'allegato "Dati tecnici". Quando la canna fumaria è ben isolata, è consentito anche un diametro maggiore (al massimo il doppio del diametro del manicotto di collegamento).

Il diametro (superficie) del canale dei fumi deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.

Nell'applicare un cappello antipioggia/cappello di aspirazione alla canna fumaria: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuazione dei prodotti di combustione.

La parte terminale della canna fumaria deve ess situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.

La parte che emerge dal tetto dell'edificio deve essere opportunamente isolata.

Quando il colmo del tetto dista più di 3 metri dalla canna fumaria: mantenere le misure indicate nella figura seguente. A = il punto più alto del tetto entro una distanza di 3 metri.

cita 3 m min. 0.5 m min. 1 m A 09.20500.001

Aerazione dell'ambiente

Per garantire una regolare combustione, l'apparecchio ha bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato, attraverso le prese dell'aria regolabili.

In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale.

La regola prescrive un apporto d'aria pari a 5,5 cm²/kW. Si dovrà provvedere a un'aerazione supplementare:

Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di ventilazione meccanica forzata, es. sistema di ventilazione centralizzato o cappa nell'angolo cottura.

L'aerazione può essere migliorata installando una griglia di aerazione nella parete esterna dell'edificio.

Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciuguatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli durante il funzionamento della stufa.

Pavimento e pareti

La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio: si veda l'allegato "Dati tecnici".

Pavimenti in materiale infiammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale infiammabile".

Prima di posare la piastra salvapavimenti, rimuovere materiali infiammabili come linoleum, moquette, ecc.

Assicurarsi che la distanza tra la stufa e materiali infiammabili, come pareti e mobili di legno, sia sufficiente.

Si deve tener conto del fatto che anche il tubo di collegamento emana calore. Assicurarsi che la distanza tra il tubo di collegamento e i materiali infiammabili sia sufficiente. Per un tubo semplice tale distanza deve essere almeno tre volte il diametro del tubo stesso. Qualora il tubo sia provvisto di rivestimento, la distanza si riduce a una volta il diametro.

Tenere tappeti e moquette a una distanza minima di 80 cm dal focolare.

Il pavimento davanti alla stufa deve essere protetto contro la caduta di cenere ardente per mezzo di una piastra salvapavimenti ignifuga. La piastra deve soddisfare i requisiti stabiliti dalle norme nazionali.

Per le dimensioni della piastra salvapavimenti, si veda l'allegato "Distanza da materiale infiammabile".

Per ulteriori requisiti antincendio, si veda l'allegato "Distanza da materiale infiammabile".

Descrizione del prodotto

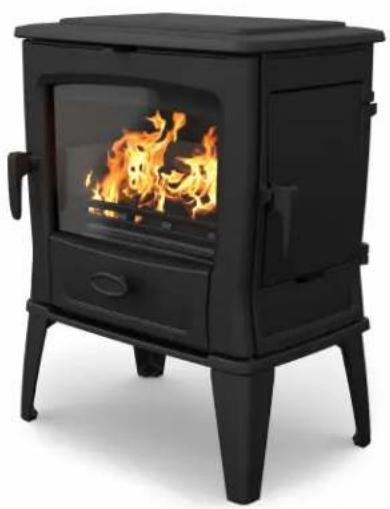

Questo manuale descrive il funzionamento della stufa multicombustibile TAI M e della stufa a carbone TAI C.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ 09-20020-357

1. Coperchio
2. Presa dell'aria secondaria
3. Porta
4. Chiavistello porta
5. Porta di riempimento laterale (solo modello TAI M)
6. Chiavistello porta di riempimento laterale (solo modello TAI M)
7. Asta griglia scuoticenere (solo modello TAI M)
8. Paracenere
9. Porta del cassetto raccoglicenere

1. Chiavistello porta cassetto cenere

2. Collegamento per i fumi di combustione

3. Presa d'aria primaria / Termostato

4. Interruttore selezione combustibile

Caratteristiche dell'apparecchio

Il modello TAI M è adatto alla combustione di legna, mattonelle di lignite e carbone (antracite). L'apparecchio è dotato di porta di riempimento laterale.
Il modello TAI C è adatto alla combustione di carbone (antracite) per uso continuo. L'apparecchio è consegnato di serie con un serbatoio per il carbone.
L'apparecchio può essere collegato alla canna fumaria sulla parte posteriore.
L'apparecchio viene consegnato con una "mano fredda" che serve per muovere la griglia scuoticenere (TAI M), per aprire il coperchio e per sfilare il cassetto della cenere.
La stufa multicombustibile (TAI M) è dotata di una porta separata per il caricamento del combustibile. L'apparecchio può essere collegato alla canna fumaria la cosiddetta "porta di riempimento laterale". tramite la parte posteriore.
Il serbatoio del carbone può essere estratto con facilità tramite il coperchio.
Il modello TAI M è dotato di griglia scuoticenere.
Il modello TAI C è dotato di griglia scuoticenere fissa.
L'apparecchio ha due fori per la rimozione della cenere.
L'apparecchio è munito di termostato regolabile.
L'apparecchio è rivestito internamente di piastre in charmotte o di pietre refrattarie.
È importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.
Le piastre interne in chamotte presentano alla consegna un eccesso di colore. Queste isolano la camera di combustione migliorando il processo di combustione e sono resistenti alla combustione di antracite.
el'apparecchio può essere collegato alla canna fumaria tramite la parte posteriore.
1. Posizionare l'apparecchio nel posto desiderato che deve essere piano e orizzontale.
2. Collegare l'apparecchio alla canna fumaria per mezzo di un manicotto a tenuta stagna.
3. Ricollocare nella posizione originale tutti i componenti precedentemente rimossi.
Non usare mai la stufa senza le piastre refrattarie.

Installazione

Preparazione

Controllare, alla consegna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti. L'apparecchio è fissato sul bancale per mezzo di bulloni.

In caso di danni (di trasporto) o difetti, non installare l'apparecchio e contattare il fornitore.

Prima della posa, rimuovere dall'apparecchio tutti i componenti amovibili (piastre refrattarie interne, cassetto della cenere, griglie, serbatoio e coperchio).

Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.

Preparazione del er collegamento alla canna fumaria

Installazione e collegamento

Se il tiraggio è insufficiente, la piastra di recupero posteriore presente nell'apparecchio può essere spostata per ridurre il blocco. Per lo schema di cablaggio completo si veda la figura seguente.

Posizione 1: regolazione di fabbrica per camino standard.

Posizione 2: regolazione per camino con tiraggio minore.

L'apparecchio è ora pronto per l'uso.

Uso

Prima accensione

Alla prima accensione l'apparecchio deve funzionare a piena capacità per alcune ore. In questo modo, si consente il completo indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori è solo temporanea. Aprire eventualmente le porte e le finestre del locale per cambiare l'aria.

Combustibile

Il modello TAI M può essere utilizzato per bruciare mattonelle di lignite, antracite e naturalmente legna, che deve essere tagliata e sufficientemente essiccata.

Il modello TAI C può essere utilizzato solo per bruciare antracite.

Non usare altri combustibili: possono provocare gravi danni all'apparecchio.

Non è consentito alimentare la stufa con i seguenti tipi di combustibile poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:

Legno trattato, come legno verniciato, impregnato, multistrato, compensato e di demolizione.
Materia plastica, carta e rifiuti domestici.

Legna

Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.

Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni.

Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilmente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sotto una tettoia esposta al vento.

Non usare legna umida. La legna umida non produce calore perché l'energia viene utilizzata per l'evaporazione dell'umidità, un processo che produce anche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul si pavimento, ma anche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza facilmente infiammabile e la causa parte principale di incendi di camino.

Mattonelle di lignite

Le mattonelle di lignite hanno pressoché le stesse proprietà di combustione del legno.

▶ Provvedere ad un buon letto di brace prima di accendere le mattonelle di lignite.

Per accendere la stufa, seguire le istruzioni contenute nel paragrafo "Accensione".

Antracite

Il carbone antracite è suddiviso in categorie sulla base di caratteristiche in alcuni casi stabilite dalla legge quali, ad esempio, la percentuale di sostanze volatili. Il tenore in ceneri del carbone antracite varia dal 3% al 13%. Quanto minore è il tenore in ceneri tanto maggiore è il potere calorifico e minore la frequenza con cui è necessario rimuovere la cenere.

Usare preferibilmente carbone antracite di categoria A con un basso tenore in ceneri.
Usare il formato consigliato 12/22 o 20/30.
Per accendere la stufa, seguire le istruzioni contenute nel paragrafo "Accensione".

Accensione

È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, questo problema non si presenterà:

1. Accatastare due strati di ceppi medi, riponendoli perpendicolarmente (incrociati).
2. Riporre sopra i ceppi due strati incrociati di legnetti accendifuoco.
3. Inserire un cubetto accendifuoco tra i legnetti del primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

1. Chiudere la porta della stufa e aprire completamente sia la presa d'aria primaria che quella secondaria dell'apparecchio; si veda la figura seguente. In caso di tiraggio insufficiente, è possibile aprire leggermente per qualche tempo il cassetto raccoglicenere.
2. Far avviare bene il fuoco iniziale fino a quando non a sarà diventato un letto di brace ardente.

Successivamente si può caricare di nuovo la stufa e regolarne il funzionamento; si vedano i paragrafi "Funzionamento a legna", "Funzionamento a mattonelle di lignite (solo per il modello TAI M)" e "Funzionamento ad antracite (solo per i modelli TAI M e TAI C)".

Funzionamento a legna

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire lentamente la porta della stufa.
2. Distribuire il letto di brace in modo uniforme piastra di combustione.
3. Accatastare alcuni ceppi di legna sul letto di brace.

Accatastamento disunito

In caso di accatastamento disunito, la legna si consuma più rapidamente a causa della buona ossigenazione. Adottare questo sistema quando la stufa deve rimanere accesa per poco tempo.

Accatastamento compatto

In caso di accatastamento compatto, la legna si consuma più lentamente perché l'ossigeno arriva soltanto ai ceppi esterni. Adottare questo sistema quando la stufa deve rimanere accesa per lungo tempo.

1. Chiudere la porta della stufa.

2. Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.
   ⚠️ Ricaricare la stufa per al massimo un terzo della capacità.

3. Per il caricamento di altro combustibile usare lo sportello di carico dell'apparecchio.

Funzionamento con mattonelle di lignite (TAI M)

Bruciare mattonelle di lignite circa nello stesso modo della legna. Utilizzare la presa d'aria primaria per assicurare un sufficiente apporto d'aria sotto il fuoco. Si veda più avanti il paragrafo "Funzionamento a legna".

Le mattonelle di lignite producono molta cenere. Rimuovere regolarmente la cenere in eccesso. Per istruzioni, si veda il paragrafo "Rimozione della cenere".

Per le caratteristiche e l'uso delle mattonelle di lignite, consultare il fornitore oppure fare riferimento alle istruzioni riportate sulla confezione.

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire lentamente la porta della stufa.
2. Distribuire il letto di brace in modo uniforme sulla piastra di combustione.
3. Posizionare le mattonelle di lignite sul letto di brace.
4. Chiudere la porta.

Funzionamento ad antracite (TAI M e TAI C)

! Quando si utilizza l'antracite, chiudere sempre la presa d'aria secondaria e la piastrina (scelta

del combustibile) sulla parete posteriore.

Funzionamento a carbone senza serbatoio

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire completamente la presa d'aria primaria.
2. Aprire lentamente la porta della stufa.

3. Distribuire il letto di brace in modo uniforme sulla piastra di combustione.

4. Distribuire il contenuto di una paletta di carbone sul letto di brace e attendere che arda prima di ripetere l'operazione.

5. Aggiungere quindi altro carbone.

Fare attenzione a non spegnere il fuoco aggiungendo troppo carbone in una sola

Quando si intravvede appena il rosso del carbone sottostante è stata raggiunta la quantità massima di caricamento.

1. Chiudere la porta.

2. Lasciar bruciare il carbone per alcuni minuti, quindi regolare il termostato sulla temperatura desiderata.

Se il paracenere o la griglia scuoticenere iniziano a diventare rossi, è necessario diminuire la potenza.

Funzionamento a carbone con serbatoio

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire completamente la presa d'aria primaria (termostato).
2. Aprire lentamente la porta della stufa.
3. Distribuire il letto di brace in modo uniforme sulla piastra di combustione.

4. Chiudere la porta.

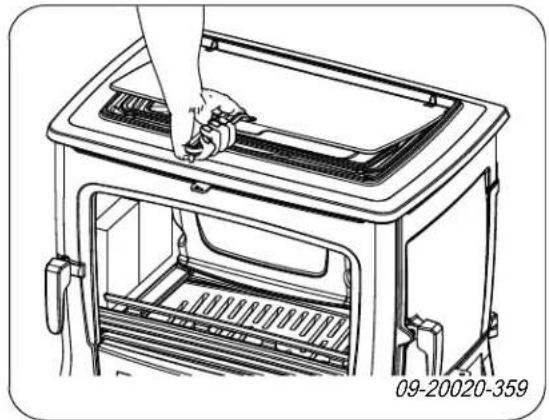

5. Aprire lentamente il coperchio sulla parte superiore.

1. Riempire il serbatoio di carbone fino a che il livello raggiunge le prese d'aria posteriori del serbatoio.
2. Chiudere la griglia scuoticenere.
3. Lasciar bruciare il carbone per alcuni minuti, quindi regolare il termostato sulla temperatura desiderata.

La frequenza di riempimento dipende dalla potenza richiesta.

Per tenere accesa la stufa di notte, il termostato deve essere messo circa in posizione 1. La posizione corretta dipende dalla canna fumaria e dalle condizioni meteorologiche.

Se il paracenere o la griglia scuoticenere iniziano a diventare rossi, è necessario diminuire la potenza.

Consigli per il funzionamento

Non tenere aperta la porta della stufa quando questa è accesa.

Di tanto in tanto la stufa deve funzionare a regime massimo.

In caso di prolungato funzionamento a basso regime, si possono formare depositi di catrame e creosoto. Catrame e creosoto sono sostanze altamente infiammabili. Un eccessivo deposito di queste sostanze può causare l'incendio della canna fumaria quando la temperatura dei fumi sale eccessivamente in poco tempo. Un

saltuario funzionamento a regime massimo fa sì che gli eventuali depositi di catrame e creosoto vengano eliminati.

Inoltre, il funzionamento a basso regime può provocare il deposito di catrame sul vetro e sulla porta della stufa. Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio di ore e non continuamente a regime basso.

Regolare l'apporto d'aria con la presa d'aria secondaria (solo quando si utilizza la legna).

La presa dell'aria secondaria non alimenta soltanto il fuoco ma crea anche ventilazione sul vetro prevenendo così il deposito di sporco.

Aprire temporaneamente la presa dell'aria primaria quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo bassa.
È meglio aggiungere regolarmente piccole quantità di legna e non caricare troppo la stufa.
È consigliabile aggiungere regolarmente piccole quantità di mattonelle di lignite o di antracite invece di grandi quantità in una sola volta.

Estinguere il fuoco

Non aggiungere altro combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata riducendo l'apporto di aria, si liberano delle sostanze tossiche. Pertanto, è preferibile che il fuoco si spenga lentamente. Aspettare che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.

Rimozione della cenere

Il funzionamento con mattonelle di lignite e con antracite produce una quantità relativamente alta di cenere. Rimuovere periodicamente la cenere in eccesso.

La combustione di legna produce quantità limitate di cenere. Il letto di cenere costituisce un buon isolante e facilita la combustione. Si consiglia pertanto di mantenere sempre uno strato sottile di cenere sul fondo.

Tuttavia, l'apporto di aria attraverso la piastra di combustione non deve essere ostacolato e la cenere non si deve accumulare dietro le piastre interne.

Pertanto la cenere deve essere eliminata periodicamente.

Evitare che la cenere venga in contatto con la parte inferiore della griglia. La griglia potrebbe risultarne surriscaldata e danneggiata.

a1. Con la mano fredda fornita è possibile azionare la griglia scuoticenere (TAI M).

1. Aprire la porta per la cenere.

2. Con l'attizzatoio in dotazione è possibile smuovere la cenere tramite le aperture che si trovano sopra la griglia.

Rimuovere il cassetto raccoglicenere con l'aiuto della mano fredda in dotazione e svuotarlo; si veda la figura seguente.

1. Rimettere nella posizione originaria il cassetto raccoglicenere e chiudere la porta per la cenere

Foschia e nebbia

Foschia e nebbia possono ostacolare l'evacuazione dei fumi di combustione attraverso la canna fumaria. L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.

Eventuali problemi

Consultare l'allegato "Schema diagnostico" per risolvere eventuali problemi relativi al funzionamento dell'apparecchio.

Manutenzione

Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.

Canna fumaria

In molti Paesi vige l'obbligo di manutenzione e controllo della canna fumaria.

All'inizio della stagione invernale: far pulire la canna fumaria da un tecnico specializzato.
Durante la stagione invernale e dopo un lungo periodo di inutilizzo: far controllare che nella ca fumaria non sia presente fuliggine.
▶ Terminata la stagione invernale: chiudere la canna fumaria con carta di giornale appallottolata.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancora calda.

Pulire la superficie esterna dell'apparecchio con panno asciutto senza pilucchi.

La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:

Togliere il coperchio e il serbatoio del carbone.
Rimuovere eventualmente le piastre refrattarie.
Pulire eventualmente le prese dell'aria.
Sfilare il recuperatore di calore dalla parte superiore dell'apparecchio e pulirlo. Si veda il capitolo a. "Installazione" per la rimozione e il riposizionamento del tagliafiamma.

Controllo delle piastre refrattarie interne

Le piastre interne ignifughe sono parti consumabili soggette a usura. Le piastre interne in vermiculite sono vulnerabili. Non urtare le piastre interne con ceppi di legna. Controllare a intervalli regolari lo stato delle piastre interne e sostituirle se necessario.

▶ Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.

È possibile che con il tempo le piastre refrattarie interne presentino delle piccole fessure che, comunque, non ne pregiudicano la funzionalità.

Non usare mai la stufa senza le piastre refrattarie interne.

Pulizia del vetro

Un vetro pulito attira meno sporco. Seguire la seguente procedura:

1. Rimuovere la polvere e la fuliggine con un panno a asciutto.
2. Pulire il vetro con un detergente vetri per stufe.

a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutta la superficie del vetro e lasciar riposare per un po'.
b. Rimuovere lo sporco con un panno umido o con carta da cucina.

1. Pulire il vetro un'altra volta con un normale in detergente per vetri.
2. Asciugare il vetro con un panno asciutto o con carta da cucina.
   Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.

Usare guanti di plastica per proteggere le mani.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Assicurarsi che il detergente per vetri non sgoccioli fra il vetro e lo sportello in ghisa.

Manutenzione della stufa smaltata

Non pulire la stufa quando è ancora calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio o altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti. Le parti smaltate non devono mai entrare in contatto con prodotti acidi aggressivi.

Ingrassaggio

Nonostante la ghisa abbia proprietà autolubrificanti, le Controllare che non vi siano spifferi d'aria e parti mobili devono essere ingrassate di tanto in tanto.chiudere le eventuali fessure con mastice per alte temperature.

Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura dello sportello e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.

Riparare i danni alla vernice

È possibile rimediare ai piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore.

Riparare la superficie smaltata

Smaltare è un processo artigianale che può dare origine a leggere differenze cromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controllo esamina la superficie per 10 secondi dalla distanza di 1 metro.

Eventuali imperfezioni che non risultano evidenti alla vista vengono approvate. Mediante la speciale vernice resistente ad alte temperature in dotazione, è possibile provvedere alla riparazione di piccoli danni (causati dal trasporto).

Applicare la vernice in strati sottili e lasciare asciugare bene prima di usare l'apparecchio.

Alcune tonalità di smalto sono sensibili al cambiamento di temperatura e possono alterarsi durante l'impiego dell'apparecchio. Quando l'apparecchio si è raffreddato, lo smalto ritrova la sua tonalità originaria.

Se le superfici smaltate raggiungono temperature molto elevate, possono formarsi fessure capillari. Si tratta di un fenomeno normale che non pregiudica la funzionalità dell'apparecchio.

Assicurarsi che la stufa non venga caricata eccessivamente: la temperatura della superficie può in questo caso raggiungere temperature estreme provocando danni permanenti allo smalto.

Controllo guarnizione

Controllare che la guarnizione della porta garantisca una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.

e Controllare che non vi siano spifferi d'aria e to.chiudere le eventuali fessure con mastice per alte temperature.

Il mastice deve indurirsi prima della prossima accensione per evitare che l'umidità presente nel mastice formi bolle d'aria, creando nuove fessure.

Allegato 1: Dati tecnici

Modello 45M 45M 45M 45C
Potenza nominale 9 kW 9 kW 9 kW 9 kW
Collegamento canna fumaria (diametro)	150 mm 150 mm 150 mm 150 mm
Peso 155 kg 155 kg 155 kg 160 kg
Combustibile consigliato	Legna	Carbone	Lignite	Carbone
Caratteristiche combustibile, lunghezza max. legna	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Portata massima dei fumi di combustione	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Innalzamento della temperatura rilevato nella sezione di misura	273 °C	282 °C 286 °C	282 °C
Temperatura rilevata all'uscita dell'apparecchio	410 °C	389 °C 395 °C	389 °C
Tiraggio minimo	12 Pa	12 Pa	12 Pa	12 Pa
Emissione di CO (13% O)	0,09% 0,08%	0,07%	0,09%
Emissione di NOx (13% O) 60 mg/Nm3	-	-	-
Emissione di CnHm (13% O)	96 mg/Nm3	136 mg/Nm3	109 mg/Nm3	136 mg/Nm3
Emissione di polveri	13 mg/Nm3	< 40 mg/Nm3	12,3 mg/Nm3	< 40 mg/Nm3
Emissione di polveri secondo NS3058-NS3059	-	-	-	-
Rendimento	75,30%	79,50%	75%	79,50%

Modello 55M 55M 55M 55C
Potenza nominale 9 kW 9 kW 9 kW 9 kW
Collegamento canna fumaria (diametro)	150 mm 150 mm 150 mm 150 mm
Peso 155 kg 155 kg 155 kg 160 kg
Combustibile consigliato	Legna	Carbone	Lignite	Carbone
Caratteristiche combustibile, lunghezza max. legna	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Portata massima dei fumi di combustione	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Innalzamento della temperatura rilevato nella sezione di misura	273 °C 282 °C	286 °C 282 °C
Temperatura rilevata all'uscita dell'apparecchio	410 °C 389 °C	395 °C 389 °C
Tiraggio minimo 12 Pa 12 Pa 12	Pa 12 Pa
Emissione di CO (13%) _2 CO,09% 0,0	8% 0,07% 0,09%
Emissione di NOx (13%) _2 O	60 mg/Nm ^3	-	-	-
Emissione di CnHm (13%) _2 O	96 mg/Nm ^3	136 mg/Nm ^3	109 mg/Nm ^3	136 mg/Nm ^3
Emissione di polveri	13 mg/Nm ^3	< 40 mg/Nm ^3	12,3 mg/Nm ^3	< 40 mg/Nm ^3
Emissione di polveri secondo NS3058-NS3059	-	-	-	-
Rendimento	75,30%	79,50%	75%	79,50%

Allegato 2: Dimensioni

TAI 45M / TAI 45C

09-20020-358

09-20020-361

Allegato 3: Distanza da materiali infiammabili

TAI 45M e 45C / TAI 55M e 55C - Distanze minime in millim

09-20020-356

1 Materiale infiammabile
2 Materiale non infiammabile, spessore 100 mm

TAI 45M e 45C / TAI 55M e 55C - Dimensioni piastra salvapavimen

B B A 09-20002-004

Dimensioni minime della piastra salvapavimenti

	A (mm)	B (mm)
Din 18891 500 300
Germania 500 300
Finlandia 400 100
Norvegia 300 100

Allegato 4: Schema diagnostico

					Problema
●					La legna non brucia bene
	●				Scalda poco
		●			Ritorno del fumo durante il caricamento
			●		L'apparecchio funziona a regime troppo elevato, non regolabile
				●	Il vetro si sporca
					possibile causa possibile rimedio
●	●	●		●	Tiraggio insufficiente	Quando la canna fumaria è fredda, talvolta iltiraggio non è sufficiente. Seguire le istruzioni per l'accensione nel capitolo "Uso"; aprire una finestra.
●	●	●		●	La legna è troppo bagnata Usare legna con un tasso di umidità inferiore al 20%.
●	●	●		●	Ceppi troppo grossi	Usare legnetti accendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm.
●	●	●	●	●	Legna non accatastata correttamente.	Accatastare la legna di modo che l'apporto di aria fra i ceppi sia sufficiente (accatastamento incrociato, si veda "Accendere con legna").
●	●	●		●	Insufficiente tiraggio della canna fumaria	Controllare che la canna fumaria soddisfi i requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumulidi fuliggine), tenuta stagna (senza fessure).
●	●	●		●	Posizione non idonea della canna fumaria	L'altezza giusta rispetto al colmo del tetto, nessun ostacolo nelle vicinanze.
●	●	●	●	●	Regolazione scorretta delle prese d'aria	Aprire completamente le prese dell'aria.
●	●	●		●	Collegamento scorretto dell'apparecchio alla canna fumaria	Il collegamento deve essere a tenuta stagna.
●	●	●		●	Depressione nel locale dove si trova l'apparecchio	Spegnere tutti i sistemi di aspirazione e ventilazione.
●	●	●		●	Apporto d'aria insufficiente	Provvedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna.
●	●	●		●	Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa elevate temperature esterne), vento forte	In caso di inversione, è meglio non usare l'apparecchio. Eventualmente installare un antivento sul comignolo.
		●			Corrente d'aria nel locale	Evitare corrente d'aria nel locale; non installare l'apparecchio nelle vicinanze di una porta o di canali d'aerazione.
				●	Le fiamme vengono in contatto con il vetro	Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria.
			●		Esce aria dall'apparecchio Controllare	la guarnizione della porta e le giunture dell'apparecchio.

Indice

A

Accatastamento dei ceppi di legna 18....

Accendere .17....

Aerazione 13 regola 13

Aerazione del fuoco 20

Alle intemperie, non accendere l'apparecchio 21

Altezza di caricamento della stufa 18....

Avvertenza

condizioni assicurative 12. detergente vetri per stufe 22. incendi di camino 16.

Avvertimento

aerazione....13 disposizioni....12 incendio della canna fumaria....12 materiali infiammabili....12 piastre interne in ghisa....15 piastre refrattarie....15 superficie a temperatura elevata....12 ventilazione....12 vetro rotto o crepato....12, 22

Avviso

incendio della canna fumaria.... 19

B

Bruciare

mattonelle di lignite.... 18

C

Calore, insufficiente.... 21, 29

Canna fumaria

altezza....13 collegamento a....15 diametro di collegamento....23 manutenzione....21 requisiti....13

Cappello canna fumaria 13

Cappello sulla canna fumaria.... 13

Carbone

tenore in ceneri.... 17

Carbone antracite 17

Caricamento

antracite 20 mattonelle di lignite 20

Caricamento del combustibile.... 20 ritorno del fumo.... 29

Catrame 19

Cenere smuovere ....20

Collegare dimensioni 25

Combustibile adatto.... 16 Combustibile inadatto.... 16 Creosoto.... 19

D

Detergente vetri per stufe.... 21 Dimensioni.... 25

E

Eliminare la cenere lignite .... 18

Emissione di polveri 23-24

Essiccazione della legna.... 16

F

Fessure nell'apparecchio.... 22

Foschia, non accendere l'apparecchio.... 21

Fumi di combustione temperatura 5, 7, 9, 11

Fumo al primo utilizzo.... 16

Fumo di combustione portata massima 23

Funzionamento....18 a regime troppo elevato....29 aggiungere combustibile....20 antracite....18 calore insufficiente....21 caricamento combustibile....18

mattonelle di lignite.18....

poco calore 29

regolazione insoddisfacente.29......

riempire di combustibile 18

Fuoco

accensione 17

estinguere .20....

Fuoco iniziale 17

Fuoriuscita di fuoco.20......

G

Grasso per ingrassaggio.22......

Griglia di aerazione 13

Guarnizione dello sportello.22....

1

Immagazzinamento della legna..16......

Ingrassaggio 22

Innalzamento della temperatura sezione di misura.... 23-24

Installare dimensioni 25

L

Legna 16

essiccazione 16

non brucia bene 29

stoccare 16

tipi adatti 16

umida 16

Legna di conifere 16

Legna umida.16....

Legnetti accendifuoco 29

Lignite bruciare 18

cenere 18

M

Manutenzione

canna fumaria 21

guarnizione.22....

ingrassaggio 22

piastre interne ignifughe.... 21

pulizia del vetro 21

pulizia dell'apparecchio.... 21

smalto 22

Materiale infiammabile

distanza da 27

Mattonelle di lignite.... 16

Misure antincendio distanza da materiale infiammabile.... 27

Muri sicurezza antincendio.... 14

N

Nebbia, non accendere l'apparecchio.... 21

P

Pareti sicurezza antincendio 14

Pavimenti portata di carico.... 14 sicurezza antincendio.... 14

Peso 23

Piastre interne ignifughe manutenzione 21

Piastre interne in ghisa avvertimento 15

Piastre refrattarie avvertimento 15

Portata di carico del pavimento.... 14

Potenza nominale 21

Potenza termica nominale 23

Presa d'aria primaria 17

Presa d'aria secondaria.... 17

Presa d'aria esterna collegamento a.... 15

Prese d'aria 17

Prevenire l'incendio della canna fumaria.... 19

Pulizia apparecchio 21 vetro 21

Pulizia della canna fumaria.... 21

R

Regolare l'apporto d'aria.... 20

Rendimento 5,7,9,11,23-24

Rimozione della cenere.... 20

Rimuovere cenere 20

Rimuovere la cenere 20

Risoluzione problemi.... 21, 29

Ritorno del fumo 29......

Ritorno di fumo 12.

Rivestimento, manutenzione 22......

s

Sicurezza antincendio

mobili 14

pareti 14....

pavimento 14

Smalto

manutenzione 22

Smuovere

cenere 20

Spifferi d'aria 22

Sportello

guarnizione 22......

T

Tappeto 14.

Temperatura 23-24

Tiraggio 23-24

v

Vernice 16.

Vetri

pulizia 21

sporco 29

Vetro

pulizia 21

sporco 29....

Innhold

Innledning 3

Ytelseserklæring TAI 45M...4....

Ytelseserklæring TAI 45C 6

Ytelseserklæring TAI 55M...8....

Ytelseserklæring TAI 55C...10

Sikkerhet .12....

Monteringsvilkår 12

Generelt 12....

Skorstein 12......
