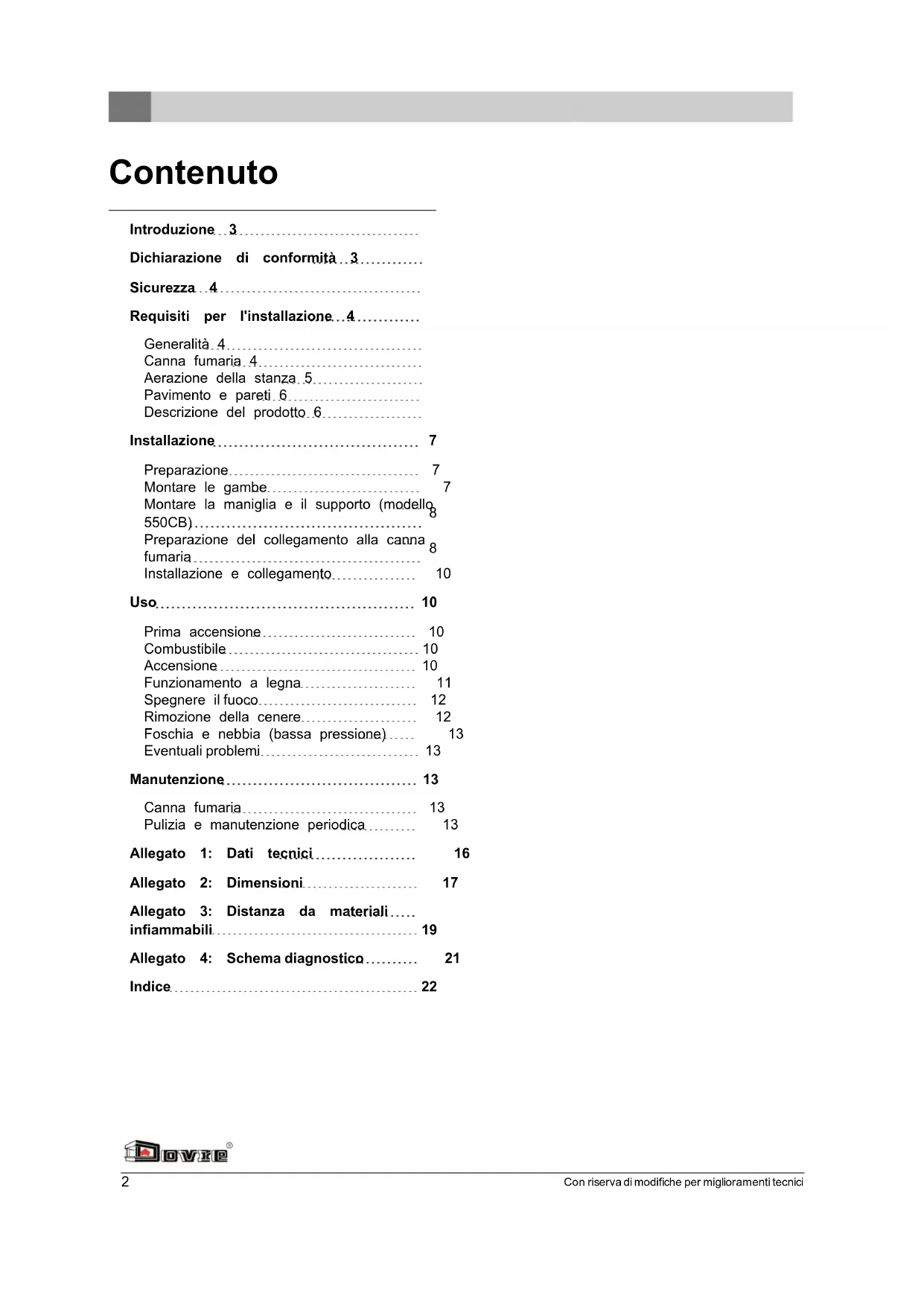

MANUALE UTENTE 425CB DOVRE

Screens clean.14 deposit 21

Anschluss Abmessungen.17

Dichiarazione di conformità 3

Sicurezza 4

Requisiti per l'installazione.4

Generalità 4
Canna fumaria 4
Aerazione della stanza 5
Pavimento e pareti 6
Descrizione del prodotto 6.

Installazione 7

Preparazione 7
Montare le gambe 7
Montare la maniglia e il supporto (model)
550CB)
Preparazione del collegamento alla canna
fumaria
Installazione e collegamento 10

Uso. 10

Prima accensione 10
Combustible 10
Accensione 10
Funzionamento a legna 11
Spagnere il fuoco 12

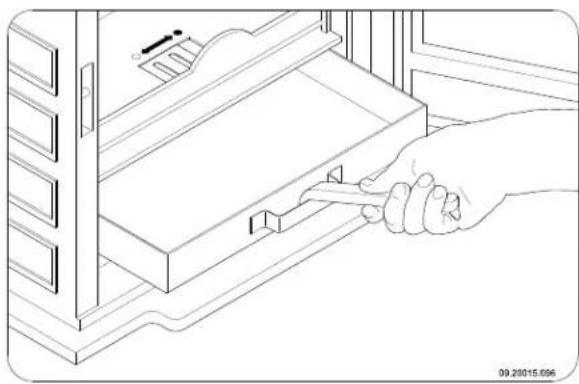

Rimozione dellacene 12
Foschia e nebbia (bassa pressione) 13
Eventuali problemi 13

Manutenzione 13

Canna fumaria 13
Pulizia e manutenzione periodica 13

Allegato 1: Dati tecnici 16

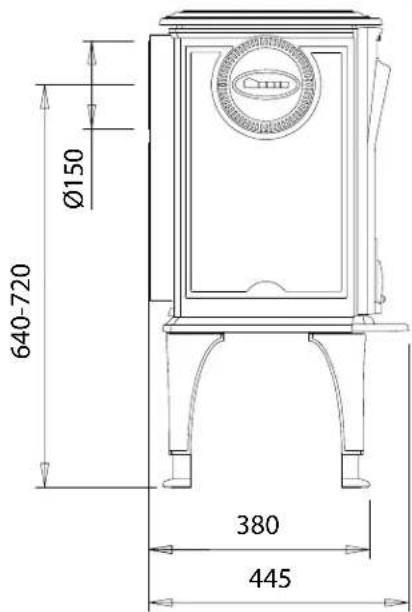

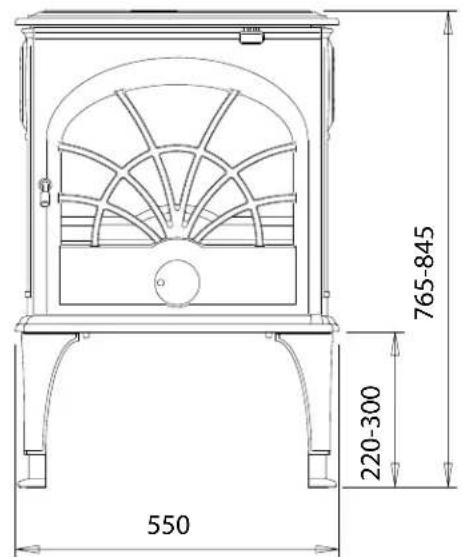

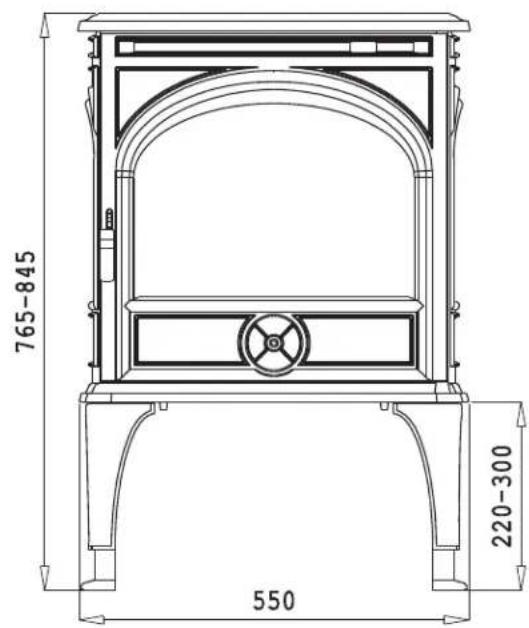

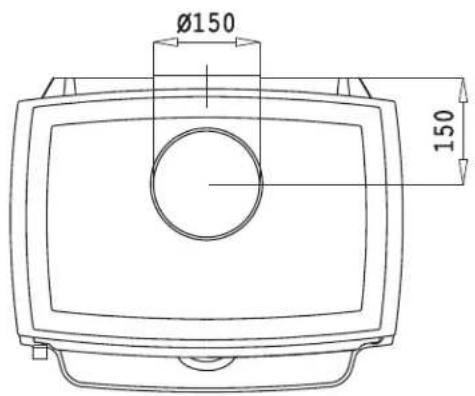

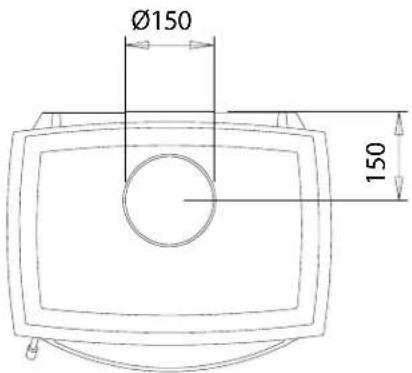

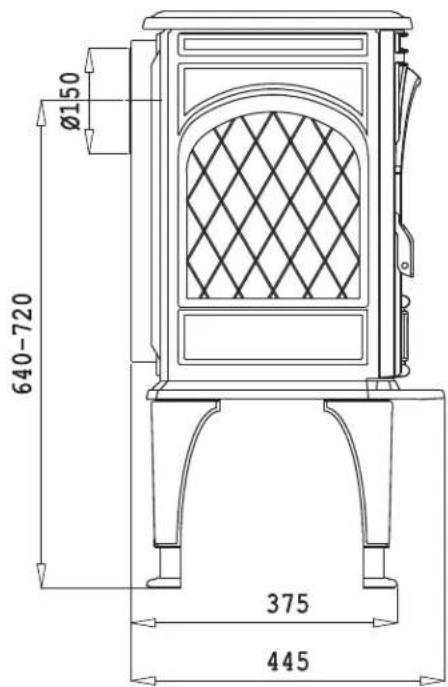

Allegato 2: Dimensioni 17

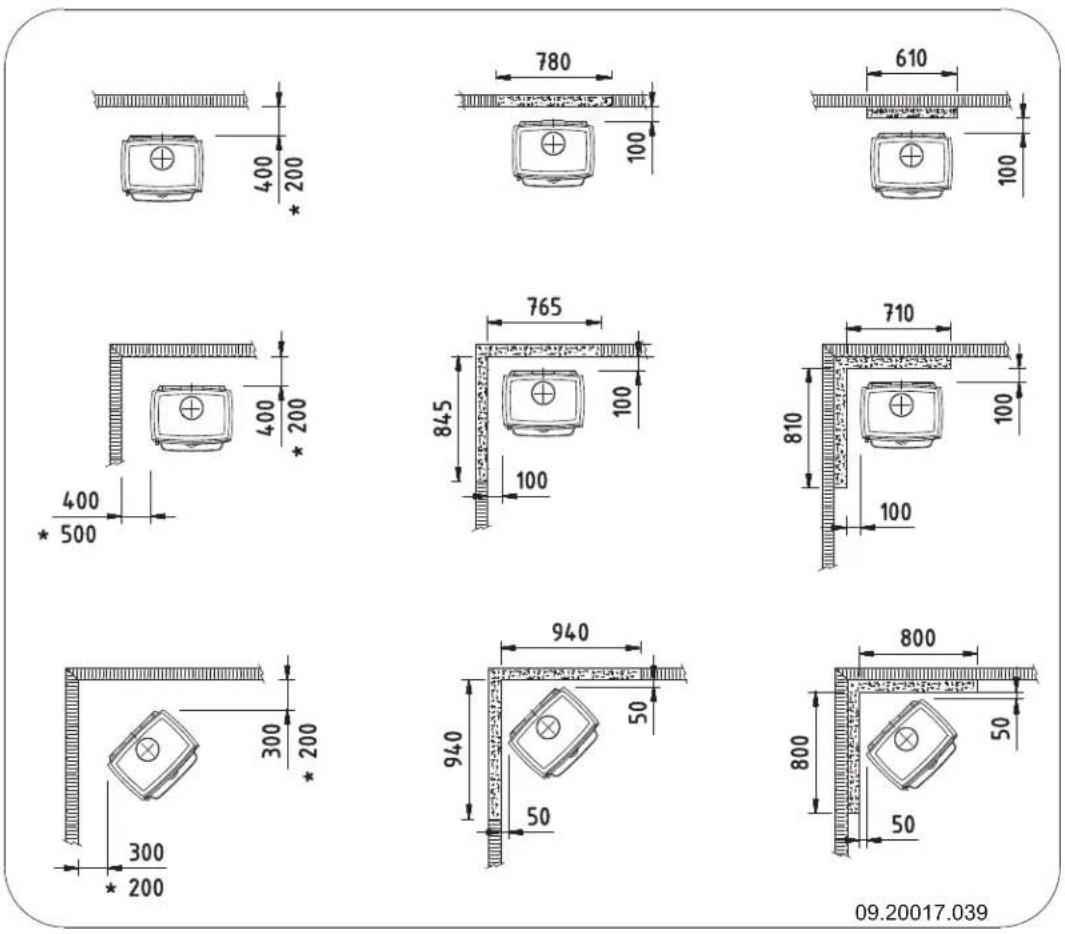

Allegato 3: Distanza da materiali...

inflammabili 19

Allegato 4: Schema diagnostica 21

22

Introduzione

Gentile cliente,

acquistando quello appearecchio da riscaldamento DOVRE, Lei ha scelto un prodotto di alta qualità.

Questo prodotto fa parte di una nuova generatione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sua calore di convenzione, sua quello di irraggiamento.

Il Suo appearecchio DOVRE è stato realizzato con
processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregularità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e delve essere collegato ermeticamente a una canna fumaria funzionante.
Le consiglio di affidare l'installazione dell'apparecchio a un technique qualificato.
DOVRE declina agli responsabilità per problemi danni causati da un'installazione non a regola d'arte.
Per l'installatione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.

Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.

© 2012 DOVRE NV

Dichiarazione di conformità

Notified body: 2013

Con la presente

dichiara che le stufe a legna 425CB e 550CB sono state prodotte in conformità alla norma EN 13240.

Weelde 16-09-2005

vi, il Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fornito potrebbero differire alla descrizione in quello manuale, agli obbligo di preavviso escluso.

DOVRE N.V.

Attenzione! E obbligatoria l'osservanza di tutte le norme di sicurezza.
Leggere attendamente le istruzioni per l'installazione, l'uso e la manutenzione prima diMETtere in funzione l'apparecchio.
L'apparecchio deveseissere installato in conformità alle disposizioni tecniche e di legg. vigenti nel Paese dove viene installato il prodotto.
Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quale riferibili alla normativa europea.
Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione fornite insieme all'apparecchio.
Si consiglia di affidare l'installazione dell'apparecchio a un technician qualificato che è costamente informato sulle disposizioni e sulle norme vigenti.
L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100^ ! Usare unizzato isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.
Non mettere tende, indumenti, biancheria o altri materiali inflammabili sopra o nelle vicinanze dell'apparecchio.
Non usare sostanze inflammabili o esplosive nelle vicinanze della stufa accesa.
Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.
In caso di incendio della canna fumaria: chiudere le prese dell'aria dell'apparecchio e chiamare i vigili del fuico.
Qualora il vetro della porta sua rotto o crepatò non usare l'apparecchio fino a quando il vetro non sare sostituito.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa areazione, la combustione non sare completinga causando eventualmente l'emissione di gas tosici nel locale. Per ulteri informazioni sull' aerazione, si veda il capitolo "Requisiti per l'installazione".

Requisiti per l'installazione

Generità

L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.
Per le dimensioni di raccordo si veda si veda l'allegato "Dati tecnici".
I vigil del fuoco e/o la società di assicurazione possono informarLa relativamente a eventuali requisiti e prescrizioni particulari.

Canna fumaria

La canna fumaria serve per:
L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

i L'aria calda presente nella canna fumaria tende a salire perché è più leggera dell'aria esterna.
L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.

Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Eventuali danni causati dal ritorno di fumo sono esclusi alla garanzia.

Non collegare più di un appearecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali.

Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene i parametri per il calcolo della capacité di camini e canne fumarie.

qLa canna fumaria delve rispondere ai seguenti requisiti:

La canna fumaria delve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
Deve essere pulita e perfettamente a tenutaagna, con una sufficiente energia di tiraggio.

i

Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.

Il percorso della canna fumaria - a partire dall'us dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuatione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contente, onde evitare che i fumi di combustione si raffreddino eccessivamente diminuendoosi il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebb corrispondere a quello del raccordo di collegamento.

i

Per il diametro nominale si veda l'allegato "D tecnici". Quando la canna fumaria è ben isolata, è consentitoanche un diametro maggiore (al massimo il doppio del diametro del raccordo di collegamento).

Il diametro (superficie) della canna fumaria deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
In caso di canna fumaria provvista di comignolo/antivento: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuatione dei prodotti di combustione.
La parte terminale della canna fumaria deve ess situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.
La parte che emerge dal fatto dell'edificio deve essere opportunamente isolata.
La lunghezza minima della canna fumaria è di 4 metri.
Di norma, il comignolo deve superare di 60 cm il colmo del fatto.

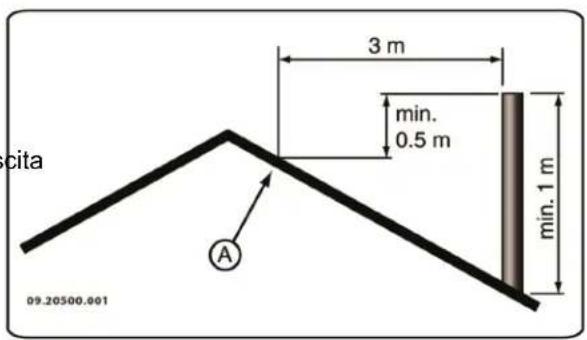

Qualora il colmo del fatto disti più di 3 metri alla canna fumaria: rispetto le misure indicate nella

figura sottostante: A = il punto più alto del fatto entro una distanza di 3 metri.

Aerazione della stanza

Per garantire una regolare combustione, l'apparecchio è a bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato,attraverso le prese dell'aria regolabili.

In caso di scarsa aerazione, la combustione non sare completa, causando eventually l'emissione di gas tossici nel locale.

La regola prescive un apporto d'aria para a 5,5cm^2 /kW . Si dovra provvedere un'aerazione supplementare:

Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di areazione meccanica forzata, a.e. un sistema di areazione centralizzato o una cappa nell'angolo cottura.

L'airazione può essere migliorata installando una agglia di aerazione nella parete esterna dell'edificio.

Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciugatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli

durante il funzionamento della stufa.

Pavimento e pareti

La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio si veda l'allegato "Dati tecnici".

Pavimento in materiale inflammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale inflammabile".

Prima di posare la piastra salvapavamenti, rimuovere materiali infiammabili come linoleum, moquette, ecc.

Assicurarsi che la distanza tra la stufa e materiali inflammabili, come pareti e mobili di legno, sua sufficiente.

Si deve tener conta del fatto che anche il tubo di collegamento emana calore. Assicurarsi che la distanza tra il tubo di collegamento e materiali infiammabili sua sufficiente. Per un tubo semplice tale distanza deve essere almeno tre volte il diametro del tubo stesso. Qualora il tubo sia provvisto di rivestimento, la distanza si riduce a una volta il diametro. 1

Tenere tappeti e moquette a una distanza minima di 80~cm dal focolare.

Il pavimento davanti alla stufa deve essere protetto contro la caduta di genere ardente p mezzo di una piatra salvapavimenti ignifuga. La piatra deve soddisfare i requisiti stabiliti dalle norme nazionali.

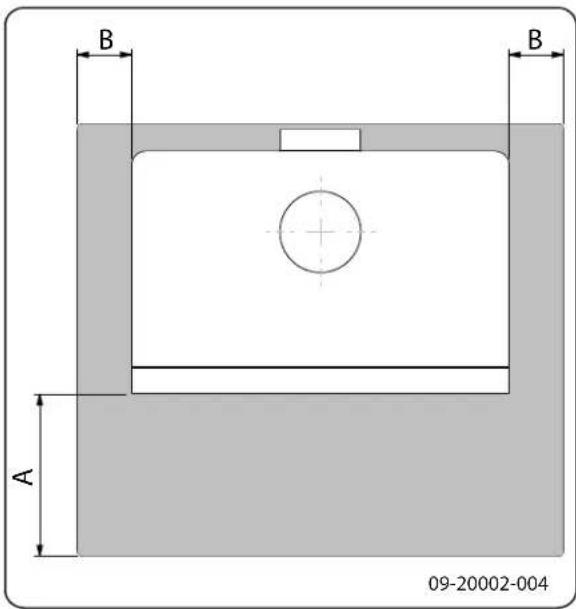

Per le dimensioni della piastra salvapavamenti si veda l'allegato "Distanza da materiale inflammabile".

Per gli ulteriori requisiti antincendio: si veda l'allegato "Distanza da materiale inflammabile".

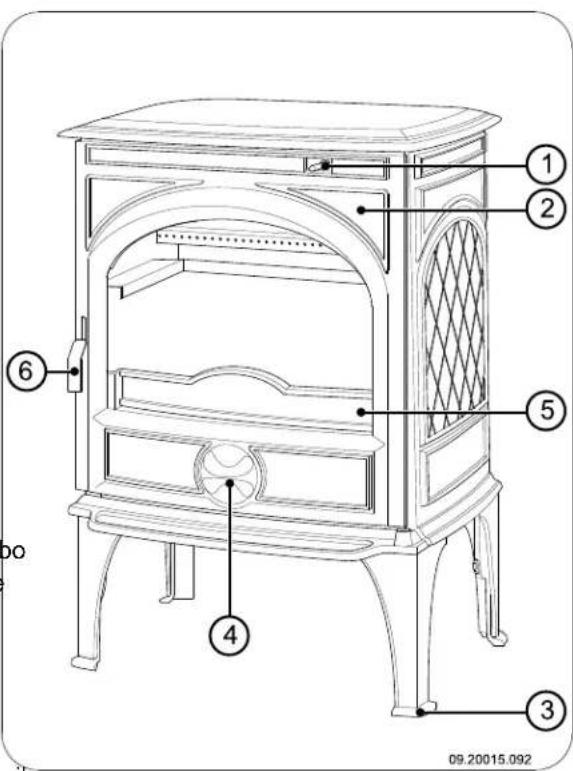

Descrizione del prodotto

1. Presa dell'aria secondaria
2. Porta

3. Gamba regolabile

4. Presa dell'aria primaria

5. Paracenere
6. Chiavistello

Caratteristiche dell'apparecchio

L'apparecchio è munito di gambe regolabili in altezza.
L'apparecchio può essere collegato alla canna fumaria sulla parte posteriore o superiore.
L'apparecchio è adatto alla combustione di legna.

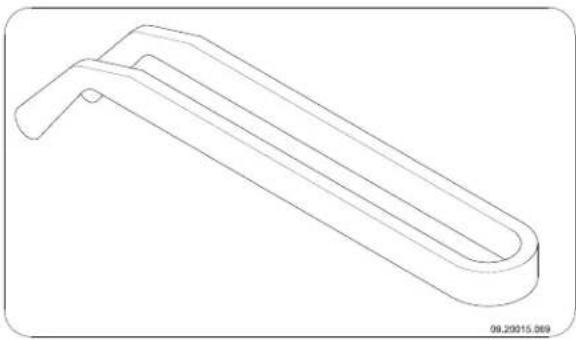

L'apparecchioiene fornito conuna paletta per rimuovere laceneire inccesso.
L'apparecchioiene fornito con una maniglia separata in dotazione, la cosiddetta "mano fredda", che permette l'uso del chiavistello surriscaldato e

la rimozione del cassetto raccoglicenere; si veda figura seguente.

Ulteriori caratteristiche del modello 550CB

• Questo appearecchio è adatto allo smaltimento laterale dei fumi di combustione ma più essereanche collegato nella parte superiore o posteriori.
  L'apparecchioiene fornito con una maniglia mobile, la cosiddetta "mano fredda".

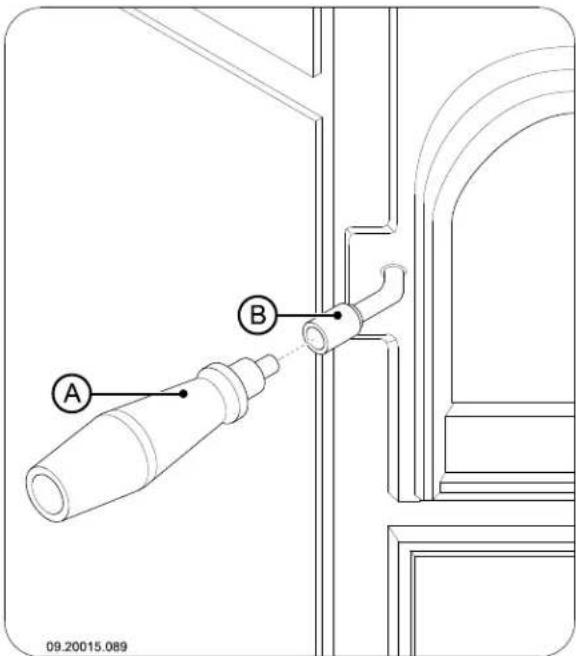

  Per aprire la porta collocare la mano fredda (A) chiavistello (B) presente sulla porta; si veda la figura seguente.

Installazione

Preparazione

Controllare, alla segna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti.

In caso di danni (di trasporto) o difetti, non installare l'apparecchio e contattare il fornitore.

Prima della posa rimuovere tutti i componenti amovibili (piastre refrattarie interne, paracenere, cassetto raccoglicenere, griglia scuoticenere).

Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.

È importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.

1. Aprière la porta.
2. Rimuovere le piastre refrattarie interne.

Piastre interne in ghisa proteggono la camera di combustione e trasmettono il calore all'ambiente.

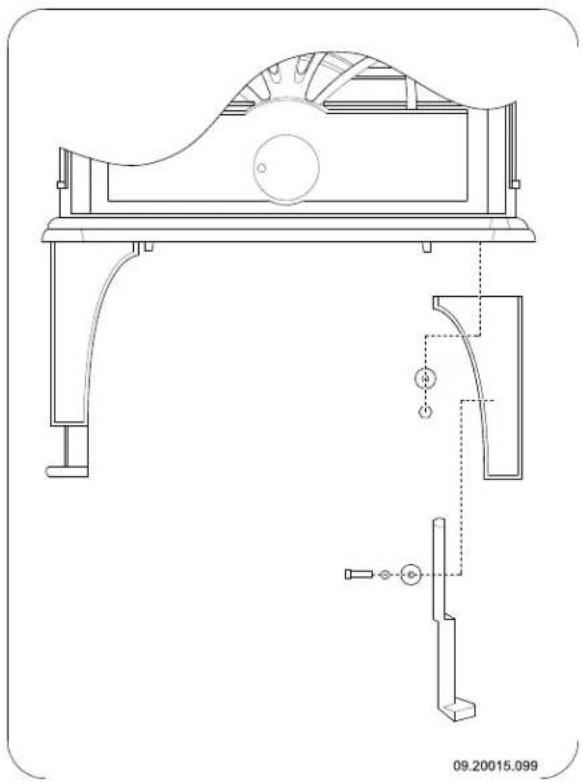

Montare le gambe

Montare le gambe all'apparecchio; si veda la figura seguente.

1. Usando i bulloni M6 in dotazione, montare le due componenti delle gambe all'altezza desiderata.
2. Ribaltare la stufa sul lato posteriore.
3. Montare le quattro gambe alla piatra di fondo usingo le rondelle e i dadi M8 presenti sulla piastra stessa.

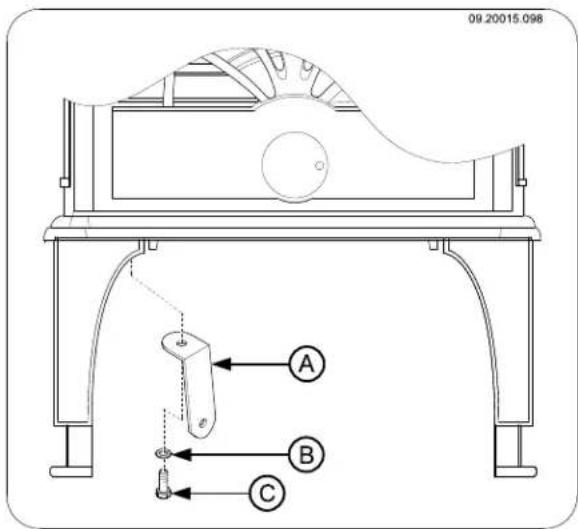

Montare la maniglia e il supporto (modello 550CB)

L'apparecchio viene fornito con una maniglia mobile, "Collegamento laterale (modello 550CB)".

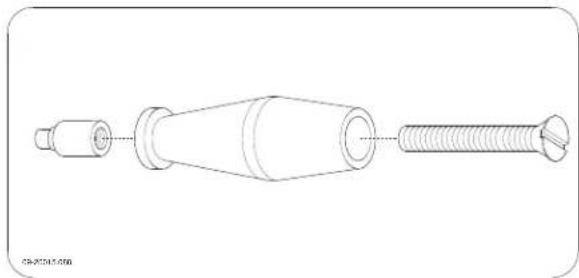

1. Fissare l'impugnatura di legno al riduttore con la vite M8x50 in dotazione; si veda la figura seguente.

1. Montare il supporto della maniglia in dotazione (A) sulla piastra di fondo usingo il bullone e il dato M8; si veda la figura seguente.

Preparazione del collegamento alla canna fumaria

È possibile effettuare il collegamento dell'apparecchio alla canna fumaria sulla parte superiore o posteriore. Si vedano i paragrafi "Collegamento superiore" e "Collegamento posteriore".

Il modello 550CB più essere collegatoanche lateralmente.Consultare le istruzioni nel paragrafo "Collegamento laterale (modello 550CB)".

L'apparecchioiene fornitosenza unforoperifumi di combustione nesulato superiore ne su quello posteriore.Tuttavia, il modello 550CB e dotato di due fori laterali (uno a sinistra e uno a destra).Nel caso non sia richiesto l'uso di uno o di entrambi i collegamenti laterali, si prega di coprirlo/i con gli appositi coperchi.
Ilmodello550CBe fornito con due coperchi dotati dellogoDovre.
Il mastice di sigillatura e i materiali di fissaggio sono forniti insieme all'apparecchio.
In caso di collegamento posteriore, occorre (A) praticare un'apertura nel rivestimento ignifugo. Il do rivestimento ignifugo presente un'incisione nel punto in cui occorre praticare l'apertura.

Preparazione al collegamento posteriore

Operare il foro necessario sul rivestimento ignifugo.

1. Rimuovere il rivestimento ignifugodall'apparecchio.
2. Operare un foro nel rivestimento ignifugo rimuovendo mediante cesoie a leva la parte pretagliata.
3. Riccollocare il rivestimento ignifugosull'apparecchio.

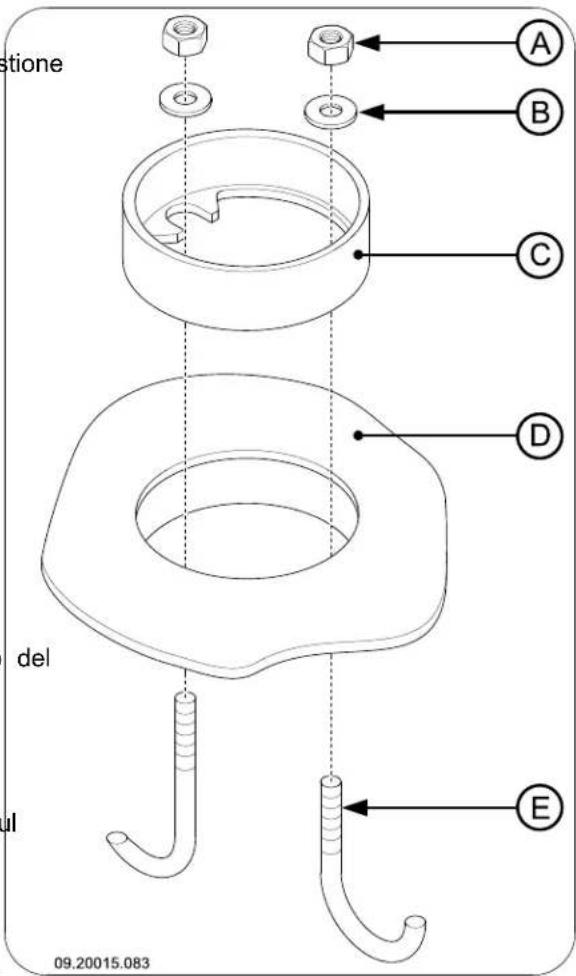

Collegamento superiore o posteriori

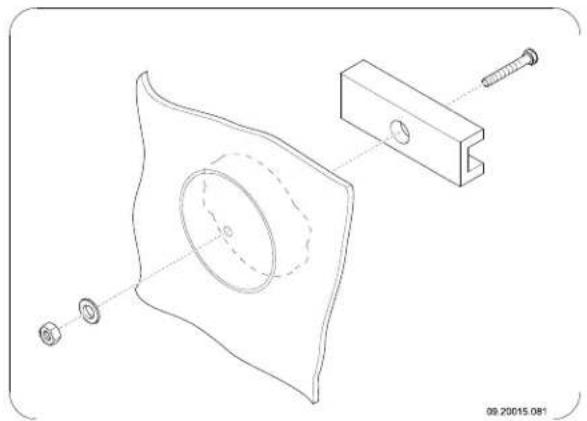

Operare in primo luogo il foro per i fumi di combustione rimuovendo il tappo di raccordo. Utilizzare l'attrezzatura fornita: lo spessore, la rondella, il bullone e il dato; si veda la figura seguente.

1. Praticare al centro del tappo di raccordo un foro diametro di 10 mm.
2. Posizione are lo spessore con il bullone all'interno del tappo di raccordo.
3. Infilare la rondella sul bullone e girare il dato sul bullone.

Nel caso di stufe smaltate, a protezione da eventuali schegge di smalto mettere fra la rondella e la stufa un pezzo di cartone delle dimensioni minime di 20 per 20~cm

1. Stringere il dato a mano. Ingrassare leggermente il dato per poterlo stringere più fácilmente.
2. Stringere il dato con una chiave ad anello sono che il tappo di raccordo non si stacco.
3. Un foro di passaggio dei fumi di combustione cui si sono richiuso con l'apposto tappo in dotazione.L'apparecchio è dotato di un foro per i fumi di combustione su entrambi i lati.

Utilizzare la piastra di fissaggio e il bullone M6x25 per montare il tappo sulla stufa.

Per il modello 550CB: chiudere entrambi i fori laterali con gli appositi coperchi dotati del logo Dovre.
7. Montare il raccordo di collegamento (C) sul foro per i fumi di combustione (D) usingle due staffe in dotazione (E) e i materiali di fissaggio (A) e (B); si veda la figura seguente.

1. Usare il mastice per alte temperature in dotazione per sigillare il raccordo di collegamento e il tappo del bocchettone sull'apparecchio.

Collegamento laterale (modello 550CB)

1. Montare il raccordo di collegamento (C) sul foro residui di combustione che potrebbero provocare per i fumi di combustione (D), usando le due stancendi di camino: in dotazione (E) e i materiali di fissaggio (A) e (B): si veda la figura precedente. Legno trattato, come legno verniciato, impregnato, multitrato, compensato e di demolizione.
2. Tappare il foro per i fumi di combustione inutilizzato con uno degli appositi coperchi dotati del logo Dovre. Utilizzato i materiali di fissaggio in dotazione.
3. Usare il mastice per alte temperature in dotazione per sigillare il raccordo di collegamento e il tappo del bocchettone sull'apparecchio.

Installazione e collegamento

1. Posizionare l'apparecchio nelippo desiderato che delve essere piano e a bolla.
2. Collegare l'apparecchio alla canna fumaria per mezzo di un raccordo a tenuta stagna.
3. Rimettere nella posizione originale tutti i componenti precedentamente tolti.

Non accendere mai l'apparecchio alla le piastre refrattarie interne.

L'apparecchio è ora pronto per l'uso.

Uso

Prima accensione

Alla prima accensione l'apparecchio deve funzionare a piena capacité per alcune ore per permettere il completo indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori solo temporanea. Aprire eventually le porte e le finestre del locale per cancellare l'aria.

Combustible

L'unico combustibile adatto a esta stufa è legna naturale; tagliata, spaccata e sufficientamente essiccata.

Non usare altri combustibili: possono provocare gravità, datti all'apparecchio. 1

Non è consentito alimentare la stufa con i seguenti di combustibile, poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria

Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.

• Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni.
• Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilemente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sulla tettoia esposta al vento.
  Non usare legna umida. La legna umida non produce calore perché l'energia viene utilizzata per l'evaporazione dell'umidità, unprocesso che produceanche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, maanche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza lavorante inflammabile e la causa principale degli incendi delle canne fumarie.

Accensione

È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, quello problema non si presentera:

1. Accastare due strati di ceppi medi, riponendoli perpendicolarmente (incrociati). tipi

2. Riporre supra i ceppi due strati incrociati di legnetti ascendifuoco.

3. Inserire un cubetto accendifuoco tra i legnetti del primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

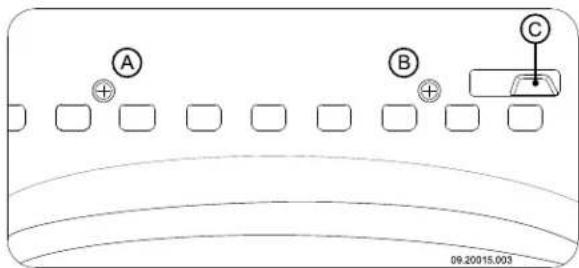

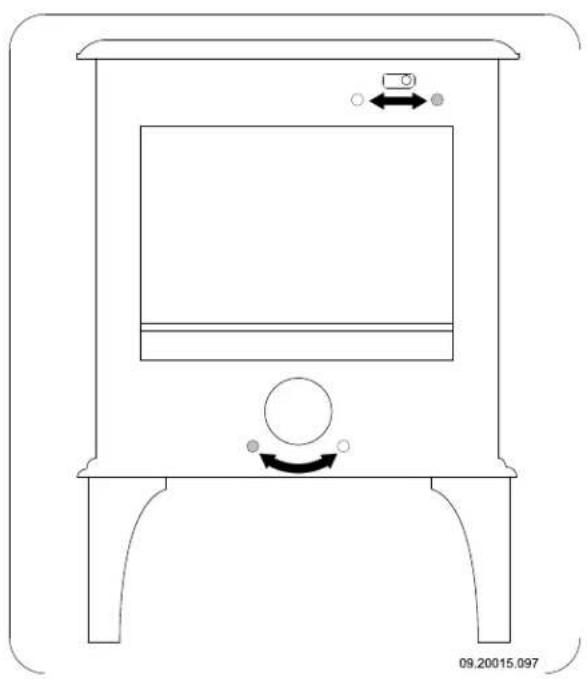

1. Chiudere la porta della stufa e aprire sua la presa dell'aria primaria, sua la presa dell'aria secondaria; si veda la figura seguente.
2. Far avviare bene il fuoco iniziale fino a quando sare diventato un letto di brace ardenti. Successivement si può caricare altri combustibile e regolare il funzionamento della stufa; si veda il paragrafo "Funzionamento a legna".

= Aperto = Chiuso

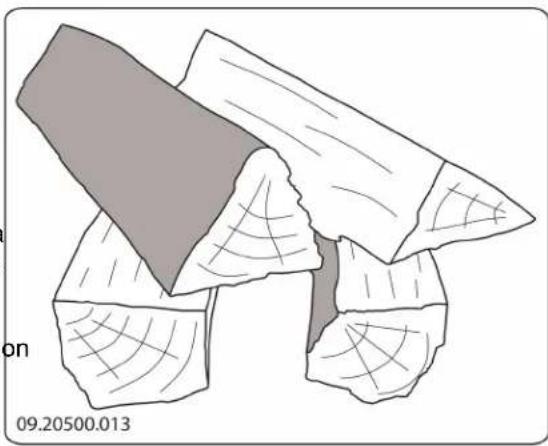

Funzionamento a legna

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire lentamente la porta della stufa.
2. Distribuire il fatto di brace in modo uniforme sul fondo grigliato.
3. Accatasare alcuni ceppi di legna sul letto di brace.

Accatatamento disunito

In caso di accastamento disunito, la legna si consumes più rapidamente a causa della Buona ossigenazione. Adottare questo sistema quando la stufa deve rinanere accesa per molto tempo.

Accatasamento compatto

In caso di accastamento compatto, la legna si consumes più lentamente perché l'ossigeno arrivava soltanto ai ceppi esterni. Adottare quello sulla quando la stufa deve rinanere accesa per lungo tempo.

1. Chiudere la porta della stufa.
2. Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.

Ricaricare la stufa per al massimo un terzo della capacité.

Consigli

Non tenere aperta la porta della stufa quando accesa.

Di tanto in tanto la stufa delve funzionare a regime massimo.

In caso di prolongato funzionamento a basso regime, si possono formare depositi di catram e creosoto. Catrame e creosoto sono sostanz altamente infiammabili. Un eccessivo deposito di queste sostenze cui cause l'incendio del canna fumaria quando la temperature dei fum sale effecssivamente in poco tempo. Un saltuario funzionamento a regime massimo fa si che gli eventuali depositi di catrame e creosoto vengano eliminati.

Inoltre, il funzionamento a basso regime più provocare il deposito di catrame sul vetro e sulla porta della stufa. Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio ore e non continuamente a regime basso.

Regolare l'apporto di aria con la presa dell'aria secondaria.

La presa dell'aria secondaria non alimentata.
soltanto il fuoco ma crea anche areazione su
vetro prevenendo così il deposito di sporco.

Aprière temporaneamente la presa dell'aria primaria, quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo Bassa.
E meglio aggungere regolarmente piccole quantità di legna e non caricare troppo la stufa.

Spagnere il fuoco

Non aggiuungere altri combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata riducendo l'apporto di aria, si liberano delle sostanze tossiche. Pertanto, è preferibile che il fuoco si spenga lentamente. Aspettare che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.

Rimozione dellacene

La combustione di legna produce quantità limitate di cenere. Il letto di cenerere costituisce un buon isolante e facilita la combustione. Pertanto, si consiglia di Maintainere sempre uno strato sottile di cenerere sul fondo.

Tuttavia, l'apporto di ariaattraverso la piatra di combustione nondeveseessereostacolatoe lacene nonsi devecumularedietrole piastre interne.
ertanto lacenedeveseesimata
periodicamente.

L'apparecchio è dotato di una griglia scuoticenere per la rimozione dellacene inccesso.

1. Apriere la porta della stufa.

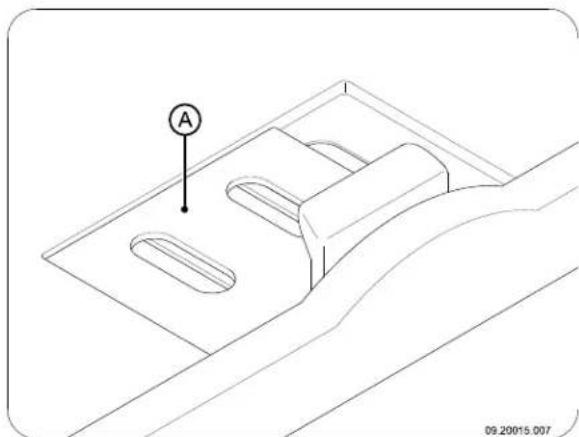

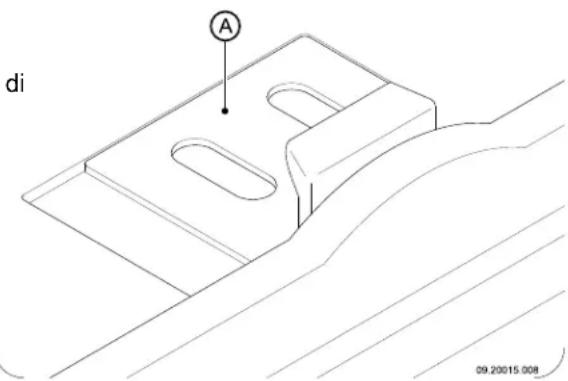

2. Aprière la griglia scuoticenere (A); si vedano le seguenti due figure.

1. Utilizzato l'apposita paletta, spingere lacene sulla griglia scuoticenere di modo che cada nel cassetto sottostante.
2. Chidere la griglia scuoticenere.
3. Rimuovere il cassetto raccoglicenere con l'aiuto della mano fredda in dotazione e svuotarlo; si la figura seguente.

1. Riposizionare il cassetto raccoglicenere e chiudere la porta.

Foschia e nebbia (bassa pressione)

Foschia e nebbia possono ostacolare l'evacuatione dei fumi di combustioneattraverso la canna fumaria. L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.

Eventuali problemi

Consultare l'allegato "Schema diagnostico" per risolverve eventuali problemi relativi al funzionamento dell'apparecchio.

Manutenzione

Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.

Canna fumaria

In molti Paesi vige l'obbligo di manutenzione e controlio della canna fumaria.

All'inizio della stagione invernale: far pulire la canna fumaria da uno spazzacamino qualificato.
- Durante la stagione invernale e dato un lungo veda periodo di inutilizzo: verificare l'eventuale presenza di fuliggine.
- Dop la stagione invernale: tappare la canna fumaria con una palla di carta da giornale.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancora calda.

▶ Pulire la superficie esterna dell'apparecchio con un panno asciutto alla pilucchi.

La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:

Rimuovere eventualmente le piastre refrattarie.
Pulire eventually le prese dell'aria.
Sfilare eventually il deflettore alla parte superiore dell'apparecchio e pulirlo. Si veda il capitolo "Installazione" per la rimozione e il ripozialamento del tagliafiamma.

Controllo delle piastre refrattarie interne

Le piastre refrattarie interne sono componenti di consumo e quindi soggette a usura. Controllare a

intervalli regolari lo stato delle piastre interne e sosituirle se necessario.

1. Tirare verso di se il tagliafiamma in modo che il bullone sul lato posteriori si stacchi.

Si veda il capitolo "Installazione" per la rimozione3e Rimuovere il tagliafiamma atraverso la porta il riposizionamento delle piastre interne. anteriore.

É possibile che con il tempo le piastre intern in vermiculite presentino delle fessure capillari che, comunique, non pregiudicano la loro funzionalità.

Pulizia del vetro

Un vetro pulito attira meno sporco.Seguire la seguente procedura:

Piastre interne in ghisa durano di più quando 1a Rimuovere la polvere e la fuliggine con un panno.
cenere accumulatasi dietro le piastre viene asciutto. rimossa a intervalli regolari. La presenza di
cenere dietro la piastra in ghisa ostacola la cessione del calore, provocandoarsi la
deformazione o la rottura della piastra stessa. superficie del vetre o lasciar rinosare per un

Non usare la stufa alla le piastre refrattarie.

b. Rimuovere lo sporco con un panno umido o con carta da cucina.

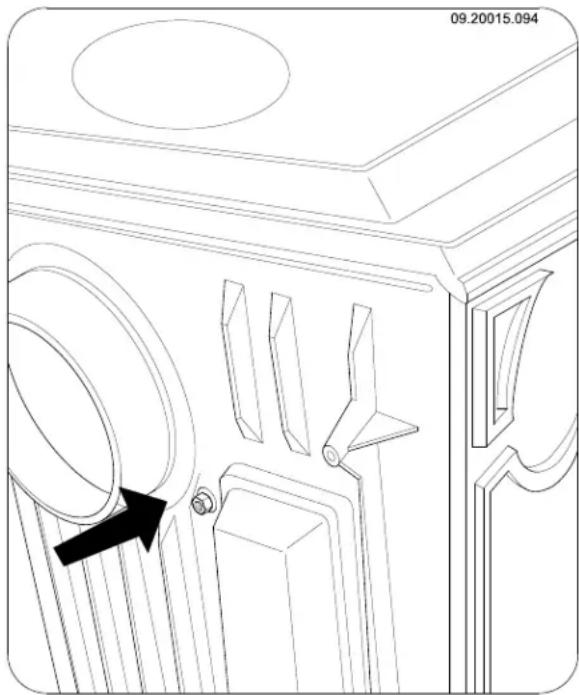

Rimuovere il tagliafiamma

Il tagliafiamma è fissato con un bullone che si il collegamento posteriore e il condotto dell'aria secondaria. Il bullone è fissato al tagliafiamma.

1. Pulire il vetro un'altra volta con un normale trova fra detergente per vetri.

2. Rimuovere il dato sul lato posteriore; si veda la figura seguente.

3. Asciugare il vetro con un panno asciutto o con carta da cucina.

Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.
Usare guanti di gomma per proteggere le mani.

Qualora il vetro della porta sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sare sostituito.

Far attenzione che il detergente per vetri non sgoccioli fra il vetro e la porta in ghisa.

Manutenzione della stufa smaltata

Non pulire la stufa quando è ancora calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio o altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti.

Lubrificazione

Nonostante la ghisa abbia proprieta autolubrificanti, le parti mobili devono essere ingrassate di tanto in tanto.

Ingrassare le parti mobili (i sistemi di guida, le Controllare che della camera di combustione non vi cerniere, la chiusura della porta e le prese dell'aria) siano spifferi d'aria e chiudere le eventuali fissure con grasso per alte temperature disponibile in con mastice per alte temperature. ferramenta.

Regalore prese d'aria

Quando la presa d'aria secondaria (C) non funziona correttamente, è possible regolarla tramite le due viti (A) e (B) sul pannello anteriore; si veda la figura sottostante.

Riparare i danni alla vernice

É possibile rimidiare a piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore.

Riparare la superficie smaltata

Smaltare è un processo artigianale che può dare origine a leggere differenze cromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controllo esamina la superficie per 10 secondi alla distance di 1 metro.

Eventuali imperfezioni che non risultano evidenti alla vista vengono APPROVE. Mediating la speciale vernice resistente ad alte temperature in dotazione, è possibile provedere alla riparazione di piccoli danni (causati dal trasporto).

Applicare la vernice in strati sottili e lasciare asciugare bene prima di usare l'apparecchio.

Controllare la sigillatura

• Controllare che la guarnizione della porta garantisca una Buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.

Allegato 1: Dati tecnici

Modello 425CB e 550CB
Potenza termica nominale 8 kW
Collegamento canna fumaria (diametro) 150 mm
Peso +/- 115 kg
Combustibile consigliato Legna
Caratteristica combustibile, lunghezza max. 40 cm
Portata massima dei fumi di combustione 5,6 g/s
Innalzamento della temperature misurato nella sezione di misura	257 K
Temperatura rilevata all'uscita dell'apparecchio	415
Tiraggio minimo	13 Pa
Emissione di CO (13%o)D	0,09 %
Emissione di NOx (13%o)O	140 mg/Nm3
Emissione di CnHm (13%o)D	114 mg/Nm3
Emissione di polveri	36 mg/Nm3
Emissione di polveri secondo NS3058-NS3059	8,28 gr/kg
Rendimento	78,8 %

Allegato 2: Dimensioni

425CB

09.20017.009

550CB

09-00085-000_550CB

Allegato 3: Distanza da materiali inflammabili

425CB e 550CB - Distanze minime in millimetri

* Tubo	di raccordo protetto (isolato)
	Materiale infiammabile
	Materiale non infiammabile, spessore 100 mm

425CB e 550CB - Dimensioni della piastra salvapavamenti

Dimensioni minime della piastra salvapavimenti

	A (mm)	B (mm)
Din 18891 500 300
Germania 500 300
Finlandia 400 100
Norvegia 300 100

Allegato 4: Schema diagnostico

				Problema
●				La legna non brucia bene
	●			Scalda peuo
		●		Ritorno del fumo durante il caricamento
			●	L'apparecchio funziona a regime troppo elevato, non regolabile
				Il vetro si sporca
				possibile causa possibile	rimedio
●	●	●		Tiraggio insufficiente	Quando la canna fumaria è fredda, talvolta illiraggio non è sufficiente.Seguire le istruzioni per l'accensione nel capitolo "Uso";apurre una finestra.
●	●	●		La legna è troppo bagnata Usare legna	na con un tasso di umidità inferiore al 20%.
●	●	●		Ceppi troppo grossi	Usare legnetti accendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm.
●	●	●	●	Legna non accastata correttamente.	Accastare la legna di modo che l'apporto di aria fra i ceppi sua sufficiente (accastamento incrociato, sivea "Accendere con legna").
●	●	●		Insufficiente tiraggio della canna fumaria	Controllare che la canna fumaria soddisfi i seguenti requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia,poche curve, libera da ostruzioni (nidi d'uccello, cumuli di fuliggine),tenuta stagna (senza fissure).
●	●	●		Posizione non idonea del comignolo	L'altezza giusta rispetto al colmo del fatto, nessun ostacolo nelle vicinanze.
●	●	●	●	Regolazione scorretta delle prese d'arai	a Aprire completamente le prese dell'aria di combustione.
●	●	●		Collegamento scorretto dell'apparecchio alla canna fumaria	Il collegamento delve essere a tenuta stagna.
●	●	●		Depressione nel locale dove sitrova l'apparecchio	Spagnere tutti i sistemi di aspirazione e areazione.
●	●	●		Apporto d'aria insufficiente	Provedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna.
●	●	●		Condizioni meteorologiche sfavrevoli?Inversione (flusso d'aria inverso nella canna fumaria a causa di elevate temperature esterne), vento forte	In caso di inversionione, è meglio non usare l'apparecchio.Eventualmente installare un antivento sul comignolo.
		●		Corrente d'aria nel locale	Evitare corrente d'aria nel locale, non installare l'apparecchio nelle vicinanze di una porta o di canalid' aerazione.
				Le fiamme vengono in contatto con i vetro	Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria.
			●	Esce aria dall'apparecchio Controllare	la guarnizione della porta e le giunture dell'apparecchio.

Indice

A

Accatasare i ceppi di legna 11

Accendere .10

Aerazione.5 regola.5

Aggiunta di combustibile 12

Altezza di caricamento della stufa.12....

Aprière
cassetto raccoglicenere.13.

Aria primaria.11

Aria secondaria.11.

Avvertenza
areazione.4-5.
condizioni assicurative 4
detergente vetri per stufe. 14
incendio della canna fumaria 4
incendio di camino..10..12.
materiali combustibili 4
piastre refrattarie interne. 10
prescrizioni 4
superificie molto calda 4
vetro rotto o crepato 4,14

C

Calore, insufficiente 13, 21

Canna fumaria altezzaCanna fumaria altezza 5

collegamento a 10

diametro di collegamento. 16

manutenzione 13

requisiti 4

Caricamento del combustible ritorno del fumo. 21

Cassetto raccoglicenere aprire 13

Catrame 12

Collegamento alla canna fumaria parte laterale 9 parte posteriore. 8 parte superiore. 9

Collegare dimensioni 17

Combustibile adatto 10
aggiungere. 12
non idoneo 10
quantità 13

Combustibile adatto 10

Combustible non idoneo. 10

Comignolo 5

Comignolo della canna fumarja. 5

Condizioni meteorologiche, non accendere.. 13

Creosota 12

D

Detergente vetri per stufe. 14

Dimensioni 17

E

Emissionedi polveri 16

Essiccazione della legna 10

Evitare incendi della canna fumaria 12

F

Fessure nell'apparecchio 15

Foro di passaggio dei fumi di combustione chiudere 9

Foschia, non accendere.13

Fumi di combustione portata massima 16

Fumo prima accensione 10

Funzionamento a regime troppo elevato. 21

aggiungere combustible 11-12

calore insufficiente 13

pococalore 21

regolazione insoddisfacente. 21

Fuoco
accensione 10
spagnere 12

Fuoco iniziale 10

G

Gambe montaggio 7

Grasso per lubrificazione. 14

Griglia d' aerazione 5

Guarnizione della porta.15

1

Immagazzinamento della legna.10

Innalzamento della temperatura

sezione di misura.16.

Installazione

dimensioni.17

L

Legna .10.

essiccazione.10

non brucia bene.21

tipädatti.10

umida .10.

Legna di conifere 10

Legna umida. 10

Legnetti accendifuoco 21

Lubrificazione 14

M

Maniglia

montare 8

Manutenzione

canna fumaria 13

guarnizione 15

lubrificazione 14

pulizia del vetro 14

pulizia dell'apparecchio. 13

Materiali inflammabili

distanza da 19

Misure antincendio

distanza da materiali inflammabili. 19

Muri

sicurezza antincendiq.6

N

Nebbia, non accendere. 13

0

Ossigenare il fuocq 12

P

Paletta per la rimozione dellacene.

Pareti

sicurezza antincendiq.6

Pavimenti

portata di carico 6

sicurezza antincendio.6

Peso 16

Piastre refrattarie interne

avverenza 10

manutenzione 13

Porta

guarnizione 15

Portata di carico del pavimento 6

Potenza nominale..13

Potenza termica nominale 16

Presa d'aria esterna. 5

collegamento a 10

Prese d'aria 11

regolare 15

Pulizia

apparecchio 13

vetra. 14

Pulizia della canna fumaria 13

R

Raccordo di collegamento

montare 9-10

Regolare l'apporto di aria 12

Rendimento. 16

Rimuovere

cenere 12

Rimuovere la cnere 12

Risoluzione problemi. 13, 21

Ritorno dei fumi 4

Rivestimento ignifugo

operare il foro 9

praticareaperture. 8

rimuovere 9

Rivestimento, manutenzione 15

s

Sicurezza antincendio

mobili 6

pareti 6

pavimento 6

Spegnimento del fuoco..12

Spifferid'aria 15

Stoccare la legna. 10

Supporto maniglia

montare.8

T

Tagliafiamma

rimuovere.14

Tappeto 6

Tappodelbocchettone

logo 8, 10

Tappodiraccordo

rimuovere.9

Temperatura..16

Tiraggio.16

V

Vernice.10

Vetro

pulizia.14

sporca.21
