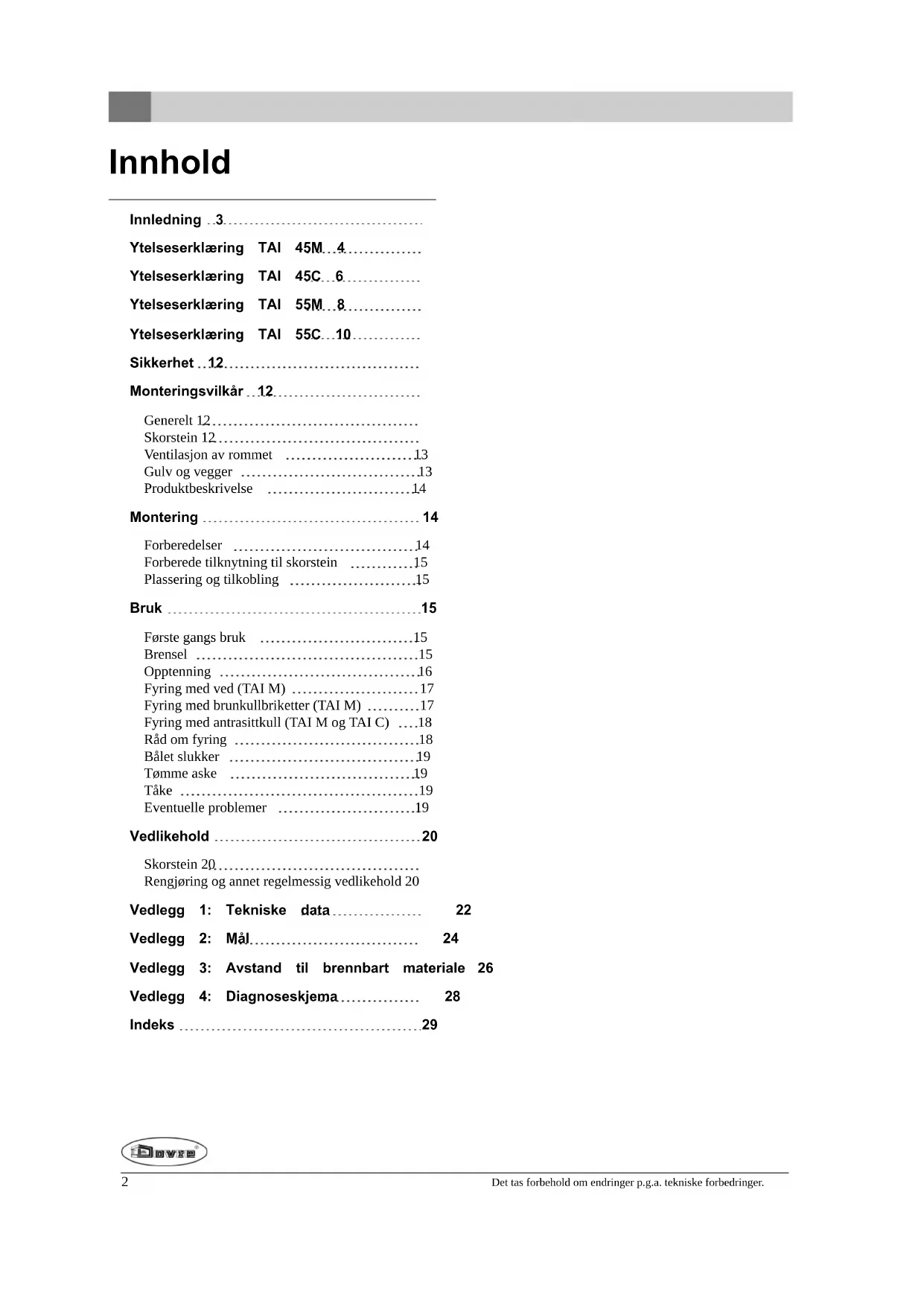

BRUKSANVISNING TAI 45M DOVRE

Ventilasjon av rommet 13

Gulv og vegger 13

Produktbeskrivelse 14

Montering 14

Forberedelser 14

Forberede tilknytning til skorstein 15

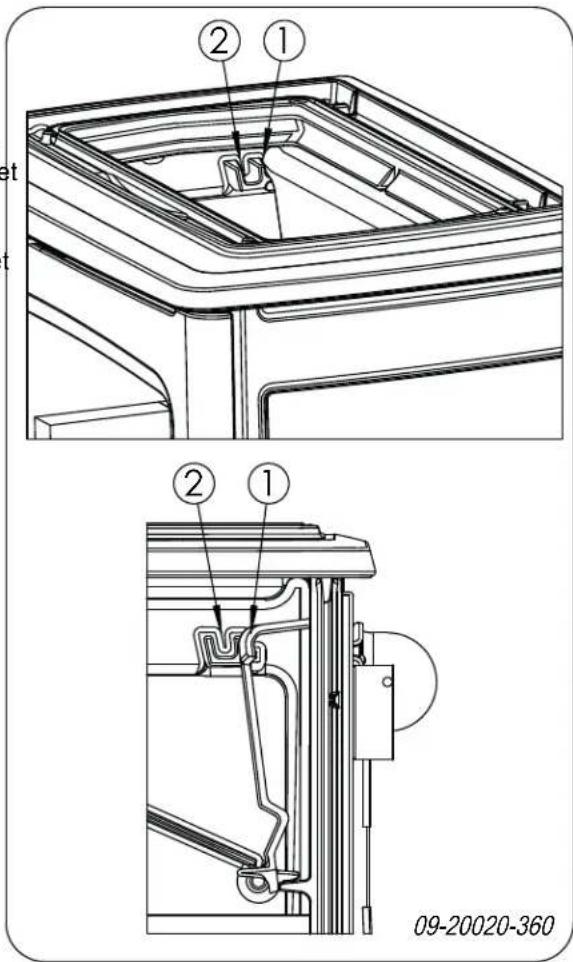

Plassering og tilkobling 15

Bruk 15

Første gangs bruk 15

Brensel 15

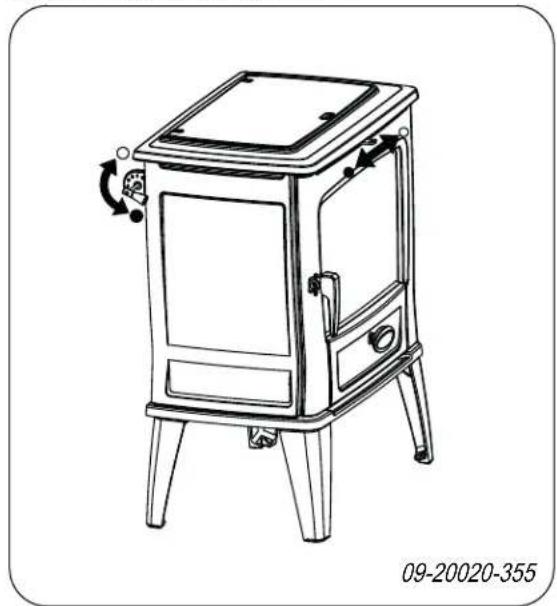

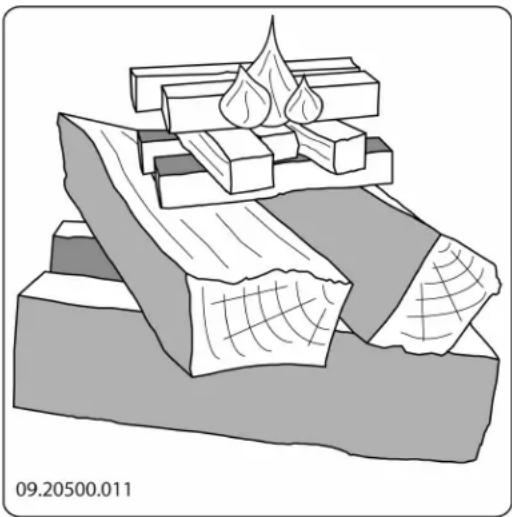

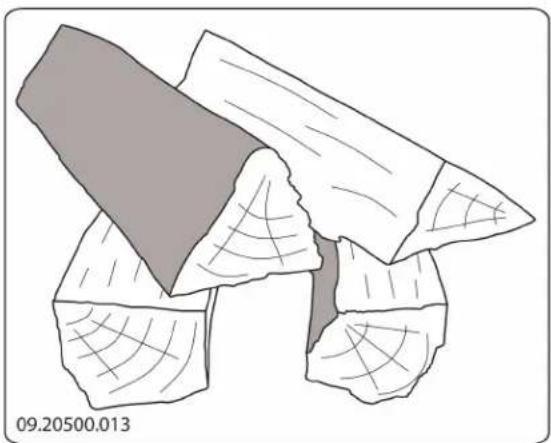

Opptenning 16

Fyring med ved (TAI M) 17

Fyring med brunkullbriketter (TAI M) .....17

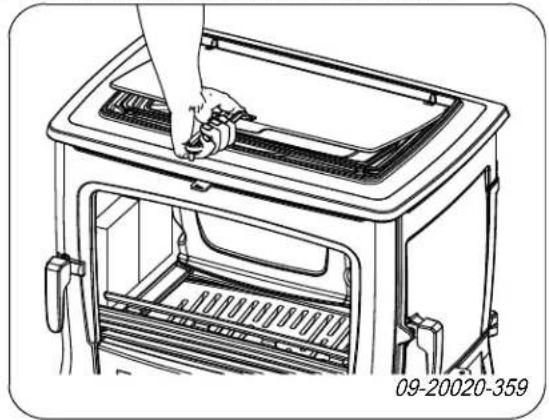

Fyring med antrasittkull (TAI M og TAI C) ....18

Råd om fyring ....18

Bålet slukker 19

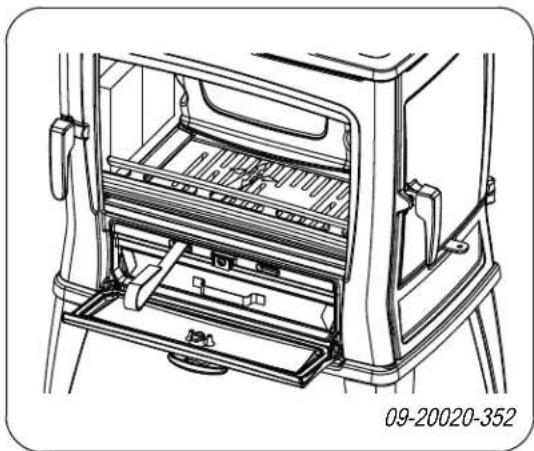

Tømme aske 19

Tåke 19

Eventuelle problemer .....19

Vedlikehold 20

Skorstein 20....

Rengjøring og annet regelmessig vedlikehold 20

Vedlegg 1: Tekniske data 22

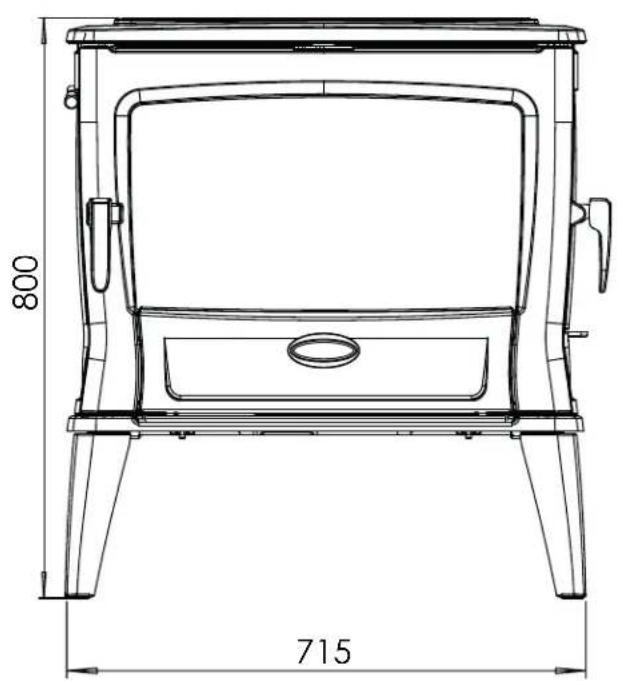

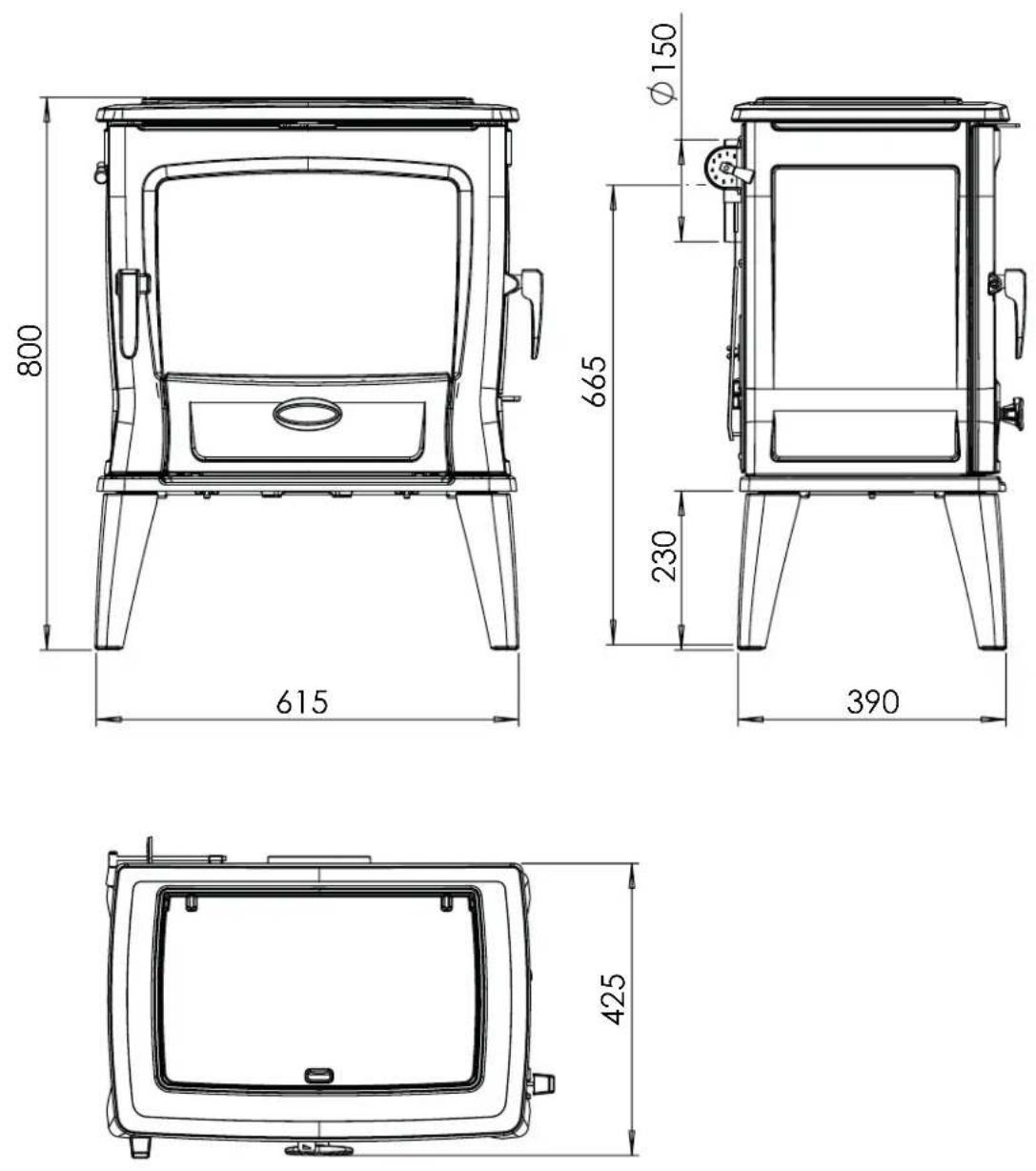

Vedlegg 2: Mål.... 24

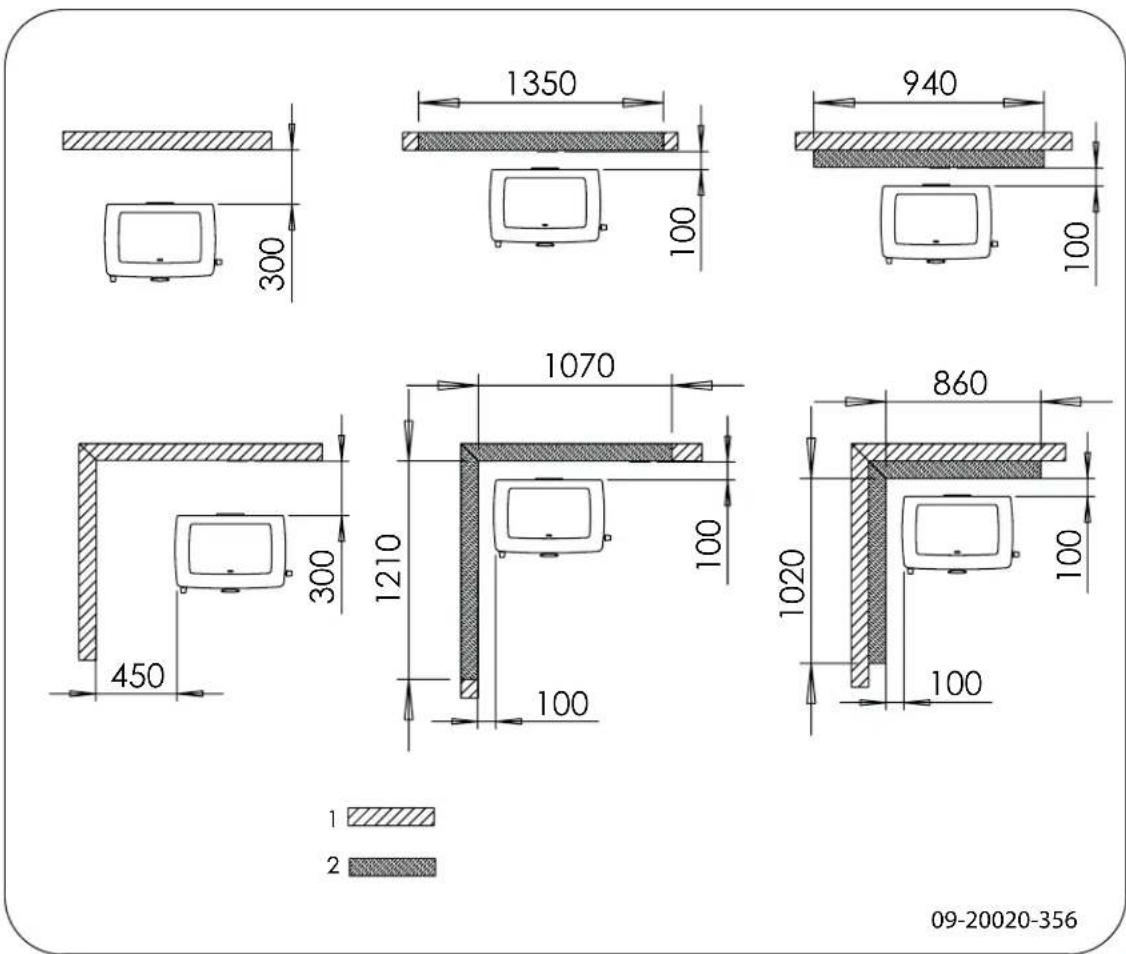

Vedlegg 3: Avstand til brennbart materiale 26

Vedlegg 4: Diagnoseskjema.... 28

Indeks 29

Innledning

Kjære bruker,

Ved å kjøpe dette ildstedet fra DOVRE har du valgt et kvalitetsprodukt. Dette produktet inngår i en ny generasjon med energieffektive og miljøvennlige ildsteder. Disse ildstedene gjør optimal bruk av både konveksjonsvarmen og strålingsvarmen.

Ditt DOVRE ildsted er produsert ved hjelp av de mest moderne produksjonsmetoder. Hvis det skulle være noe i veien med ditt ildsted, kan du alltid få hjelp av DOVRE service.
Ildstedet må ikke modifiseres; bruk kun originale deler.
Ildstedet er beregnet på installasjon i en stue. Ildstedet må tilkobles til en skorstein som fungerer godt.
Vi anbefaler at ildstedet tilsluttes av en autorisert installatør.
▶ DOVRE kan ikke holdes ansvarlig for problemer eller skade som skyldes feil montering.
Ved montering og bruk må man følge sikkerhetsforskriftene som beskrives nedenfor.

I denne anvisningen leser du hvordan du monterer, bruker og vedlikeholder ditt DOVRE ildsted. Hvis du ønsker mer informasjon eller tekniske data eller hvis det oppstår problemer under monteringen, bør du først ta kontakt med leverandøren.

© 2014 DOVRE NV

Ytelseserklæring TAI 45M

1. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggevaren, som foreskrevet paragraf 11, fjerde ledd:

Unikt serienummer.

1. Tilsiktet bruk av byggevaren, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, sor foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgavene ne paragraf 12, andre ledd:

2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggevaren, nevnt i vedlegg V:

Systemet 3

1. Hvis ytelseserklæringen gjelder en byggevare som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport nr H20140033.

1. Hvis ytelseserklæringen gjelder en byggevare som det er avgitt en europeisk teknisk bedømme av:

2. Angitt prestasjon:

Den harmoniserte normen EN 13240 :2001/A2 :2004/AC :2007
Grunnleggende karakteristikker Ved | Kull |	Brunkull
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside: 300Side: 450
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter	CO: 0,09 % (13 % O2) | CO: 0,08 % (13 % O2) | CO: 0,07% (13 % O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk -
Røykgasstemperatur ved nominell effekt	273 °C | 282 °C |286 °C
Mekanisk motstand (båret vekt av skorstein)	Ikke bestemt
Nominell effekt	9 kW
Utnyttelse	75,3 % | 79,5 % | 75 %

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem

CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE N.V.

1. Unik identifikasjonskode for produkttypen: TAI 45C

2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som foreskrev i paragraf 11, fjerde ledd: Unikt serienummer.

3. Tilsiktet bruk av byggevaren, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, sor foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgavene ne paragraf 12, andre ledd:

2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggevaren, nevnt i vedlegg V:

Systemet 3

1. Hvis ytelseserklæringen gjelder en byggevare som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport nr H20140033.

1. Hvis ytelseserklæringen gjelder en byggevare som det er avgitt en europeisk teknisk bedømme av:

2. Angitt prestasjon:

Den harmoniserte normen EN 13240 :2001/A2 :2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Kull
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside: 400 med isolasjonSide: 450 med isolasjon
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,08 % (13 % O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk	-
Røykgasstemperatur ved nominell effekt	282 °C
Mekanisk motstand (båret vekt av skorstein)	Ikke bestemt
Nominell effekt	9 kW
Utnyttelse	79,5%

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE N.V.

Ytelseserklæring TAI 55M

1. Unik identifikasjonskode for varetypen:
2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggevaren, som foreskrevet paragraf 11, fjerde ledd: Unikt serienummer.
3. Tilsiktet bruk av byggevaren, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til volgens EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsterke og kontaktadresse til produsenten, som foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgavene ne paragraf 12, andre ledd:
2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggevaren, nevnt i vedlegg V:

Systemet 3

1. Hvis ytelseserklæringen gjelder en byggevare som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport

1. Hvis ytelseserklæringen gjelder en byggevare som det er avgitt en europeisk teknisk bedømme av:

2. Angitt prestasjon:

Den harmoniserte normen
Grunnleggende karakteristikker
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside:Side:
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter	CO: % (13% O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk -
Røykgasstemperatur ved nominell effekt	°C
Mekanisk motstand (båret vekt av skorstein) Ikke bestemt
Nominell effekt X kW
Utnyttelse	%

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE N.V.

1. Unik identifikasjonskode for varetypen:
2. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggevaren, som foreskrevet paragraf 11, fjerde ledd: Unikt serienummer.
3. Tilsiktet bruk av byggevaren, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, sor foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgavene ne paragraf 12, andre ledd:
2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggevaren, nevnt i vedlegg V:

Systemet 3

1. Hvis ytelseserklæringen gjelder en byggevare som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport

1. Hvis ytelseserklæringen gjelder en byggevare som det er avgitt en europeisk teknisk bedømme av:

2. Angitt prestasjon:

Den harmoniserte normen
Grunnleggende karakteristikker
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside:Side:
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter	CO: % (13% O2)
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk -
Røykgasstemperatur ved nominell effekt	°C
Mekanisk motstand (båret vekt av skorstein) Ikke bestemt
Nominell effekt X kW
Utnyttelse	%

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/09/2014 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE N.V.

NB! Alle sikkerhetsregler må følges nøye.

Les nøye anvisningene om montering, bruk og vedlikehold som medleveres til ildstedet, før du tar ildstedet i bruk.

Ildstedet må monteres i samsvar med reglene som gjelder i ditt land.

Alle lokale forskrifter og bestemmelser i nasjonale og europeiske standarder må overholdes ved montering av ildstedet.

Vi anbefaler at ildstedet monteres av en autorisert installatør. Denne kjenner til de gjeldende bestemmelsene og forskriftene.

Ildstedet er konstruert for oppvarming. Alle overflater, også glasset og tilkoblingsrøret, kan bli svært varme (over 100°C)! Bruk et kaldhåndtak eller en varmebestandig hanske.

Sørg for tilstrekkelig avskjerming hvis små barn, funksjonshemmede, eldre eller dyr befinner seg i nærheten av ildstedet.

Sikkerhetsavstandene til brennbart materiale må nøye overholdes.

Legg ikke gardiner, klær, klesvask eller annet brennbart materiale på eller i nærheten av ildstedet.

Bruk ikke lett antennelige eller eksplosive stoffer i nærheten av ildstedet mens det er i bruk.

Forebygg pipebrann ved å få utført regelmessj feiing av skorsteinen. Fyr aldri mens ildstedets dør er åpen.

Ved pipebrann: steng ildstedets luftregulatorer og tilkall brannvesenet.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

Sørg for at det er tilstrekkelig ventilasjon i rommet hvor ildstedet står. Ved utilstrekkelig ventilasjon blir forbrenningen ufullstendig, slik at det kan komme giftige gasser inn i rommet. Se kapitlet "Monteringsvilkår" for mer informasjon om ventilasjon.

Monteringsvilkår

Generelt

For tilkoblingsmålene: se vedlegget "Tekniske data".

Forhør deg med brannvesenet og/eller forsikringsselskapet om eventuelle spesifikke krav og forskrifter.

Skorstein

Fjerning av røykgassene ved naturlig trekk.

Den varme luften i skorsteinen er lettere enn uteluften og vil derfor stige.

Inntak av luft som er nødvendig for forbrenningen av brenselet i ildstedet.

Ikke tilknytt flere ildsteder (f.eks. sentralfyrkjele) på den samme skorsteinen, med mindre lokale eller nasjonale forskrifter tillater det. Hvis to ildsteder skal tilknyttes må det være en høydeforskjell på minimum 200 mm mellom dem.

Rådfør deg med din installatør vedrørende råd om skorsteinen. Se den europeiske standarden EN13384 for riktig beregning av skorsteinen.

Skorsteinen må oppfylle følgende krav:

Skorsteinen må være laget av ildfast materiale, helst keramikk eller rustfritt stål.

Skorsteinen må være lufttett, godt feid og ha tilstrekkelig trekk.

15 - 20 Pa trekk/undertrykk ved normal belastning er ideelt.

Skorsteinen må være mest mulig vertikal, fra ildstedets røykuttak. Bend og horisontale deler forstyrer utslippet av røykgasser og kan føre til opphoping av sot.

Den innvendige diameteren må ikke være for stor, 4 for å unngå at røykgassene blir for mye avkjølt slik at trekken avtar.

▶ Skorsteinen bør helst ha samme diameter som røykrørstussen.

For nominell diameter : se vedlegget "Teknisk data". Hvis skorsteinen er godt isolert, kan diameteren eventuelt være større (maksimalt det doble tverrsnittet av røykrørstussen).

Tverrsnittet på skorsteinen må være konstant. Videre deler og (særlig) innsnevriinger forstyrer utslippet av røykgasser.
Ved bruk av pipehatt/røykhatt: Pass på at pipehatten ikke innsnevrer skorsteinens utløp og pipehatten ikke hindrer røykgassene.
Skorsteinens munning må befinne seg i en soner som ikke forstyrres av bygninger, trær eller andre hindringer i nærheten.
Den delen av skorsteinen som befinner seg uten huset må være isolert.
▶ Skorsteinen må ha en høyde på minst 4 meter.
En tommelfingerregel: 60 cm over takets høyeste punkt.
Hvis takets høyeste punkt befinner seg mer enn 3 meter fra skorsteinen: følg målene som vises i neste figur. A = takets høyeste punkt innenfor en avstand på 3 meter.

3 m min. 0.5 m min. 1 m A 09.20500.001

Ventilasjon av rommet

Ildstedet trenger luft (oksygen) for å oppnå god forbrenning. Luften tilføres fra rommet hvor ildstedet står gjennom luftregulatorer.

Ved utilstrekkelig ventilasjon blir forbrenningen ufullstendig, slik at det kan komme giftige gasser inn i rommet.

Tommelfingerregelen er at lufttilførselen skal være 5,5 cm²/kW. Det kreves ekstra ventilasjon hvis:

I rom med mekanisk ventilasjon, f.eks. sentralt avtrekkssystem eller avtrekksvifte i et åpent kjøkken.

Det oppnås ekstra ventilasjon ved å montere en ventilasjonsrist i ytterveggen.

Sørg for at annet utstyr som bruker luft (f.eks. vørketrommel, et annet ildsted eller baderomsvifte) har egen tilknytning til friskluft, eller er slått av når du fyrer med ildstedet.

^e Gulv og vegger

Gulvet som ildstedet monteres på må ha tilstrekkelig for bæreevne. For ildstedets vekt: se vedlegget "Tekniske data".

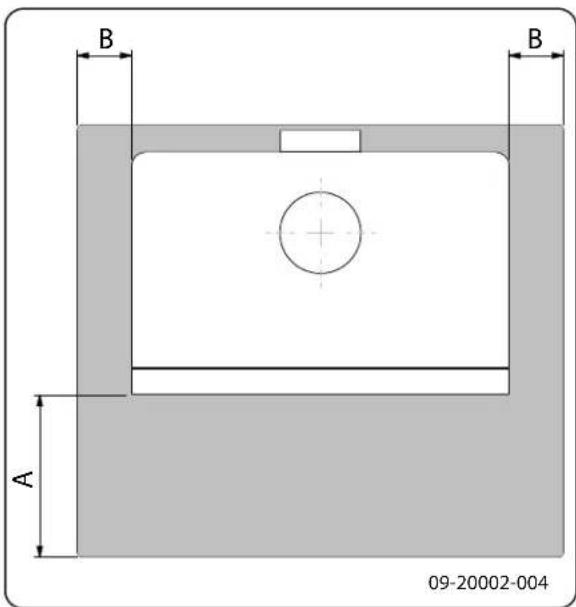

Beskytt et brennbart gulv med en brannsikker gulvplate mot varmestråling. Se vedlegget "Avstand til brennbart materiale".

Fjern brennbart materiale som linoleum, teppe osv. under den brannsikre gulvplaten.

Sørg for tilstrekkelig avstand mellom ildstedet og brennbart materiale som f.eks. trevegger og møbler.

Tilkoblingsrøret utstråler også varme. Sørg for tilstrekkelig avstand og avskjerming mellom tilkoblingsrøret og brennbare materialer. Tommelfingerregelen for et enkeltvegget rør er en avstand på tre ganger diameteren. Hvis det er en kledning rundt røret, er en avstand som tilsvarer diameteren tillatt.

For andre krav i forbindelse med brannsikkerhet: se vedlegget "Avstand til brennbare materialer".

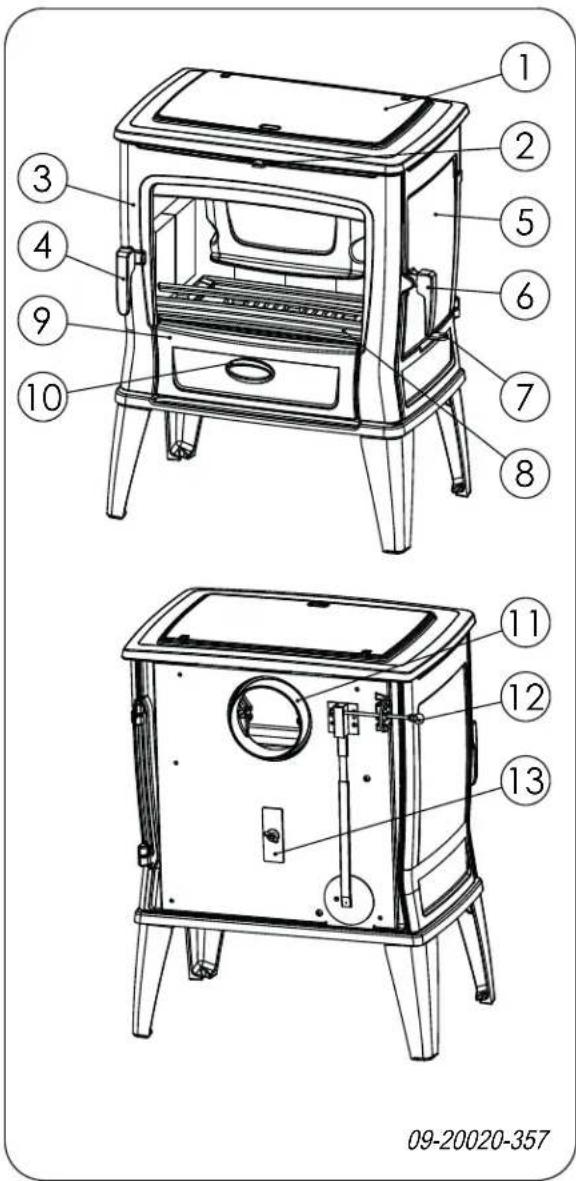

Produktbeskrivelse

Denne anvisningen beskriver ildstedet TAI M for forskjellig brensel og ildstedet TAI C for kull.

1. Fyllelokk
2. Sekundærluftregulator
3. Dør
4. Dørhendel

1. Sidefylledør (bare TAI M)
2. Sidefylledørhendel (bare TAI M)
3. Stang til askerist (bare TAI M)
4. Kubbestopper
5. Askeskuffdør
6. Hendel askeskuffdør
7. Røykgasstilkobling
8. Primær luftregulator / Termostat
9. Brenselvelgerbryter

Informasjon om ildstedet

Ildstedet TAI M er egnet til fyring med ved, kull (antrasitt) og brunkullbriketter. Ildstedet har en sidefylledør.
Ildstedet TAI C er egnet til fyring med kull (antrasitt) for kontinuerlig bruk. Ildstedet er standard utstyrt med en kullbeholder.
Ildstedet kan tilsluttes skorsteinen på baksiden.
Ildstedet leveres med et kaldhåndtak for å betjene askeristen (TAI M), åpne fyllelokket og ta ut askeskuffen.
Ildstedet (TAI M) for flere typer brensel har en egen dør for påfylling av brensel, den såkalte sidefylledøren.
Kullbeholderen kan lett fjernes via fyllelokket.
Ildstedet TAI M er utstyrt med en askerist.
Ildstedet TAI C er utstyrt med en fast askerist.
Ildstedet har to rakehull for fjerning av aske.
Ildstedet er utstyrt med en justerbar termostat.
Ildstedet har skamolx eller ildfaste mursteiner som innvendig kledning.

Montering

Forberedelser

- Kontroller ildstedet på (transport)skade og eventuelle mangler umiddelbart etter at det er levert. Ildstedet er montert på undersiden til pallen.

Fjern de demonterbare delene (indre brennplater, askeskuff, rister, beholder og fyllelokk) fra ildstedet før du monterer ildstedet.

Ved å fjerne de demonterbare delene, blir det lettere å flytte ildstedet og unngå skader.

Pass på deres opprinnelige posisjon når du fjerner demonterbare deler, slik at de kan monteres på riktig sted senere.

Brennplater av skamolx er okerfargede ved levering De isolerer brennkammeret slik at forbrenningen blir bedre og tåler fyring med antrasittkull.

Forberede tilknytning til skorstein

Plassering og tilkobling

1. Sett ildstedet på riktig sted, jevnt og i vater.
2. Koble ildstedet hermetisk tett på skorsteinen.
3. Sett alle delene som er demontert tilbake på rik sted i ildstedet.

Ildstedet må aldri brukes uten de indre brennplatene.

Hvis man konstaterer at det er for dårlig tr kan platen bakerst i ildstedet flyttes slik at begrensningen blir mindre. Se neste figur.

Posisjon 2: innstilling for en omramming med mindre trekk.

Ildstedet kan nå tas i bruk.

Bruk

Første gangs bruk

Fyr godt i noen timer første gang du bruker ildstedet. Det sørger for at den varmebestandige lakken herder. Det kan oppstå litt røyk og lukt under denne prosessen. Luft eventuelt rommet hvor ildstedet står ved å åpne vinduer og dører en liten stund.

Brensel

Ildstedet TAI M er egnet til fyring med brunkullbriketter, antrasittkull og selvsagt ved; saget og kløyvd og tilstrekkelig tørr.

Ildstedet TAI C er bare egnet til fyring med antrasittkull.

Det er ikke tillatt å bruke følgende brensel fordi det forurenser miljøet, og fordi det i høy grad forurenser ildstedet og skorsteinen slik at det kan oppstå pipebrann:

▶ Behandlet tre, f.eks. rivningsvirke, malt virke, impregnert tre, kryssfiner og sponplater.
Plastikk, papiravfall og husholdningsavfall.

Ved

Bruk helst hard løvved som eik, bøk, bjørk og frukttrær. Slik ved brenner langsomt og med rol flammer. Bartrær har høyere innhold av sevje, brenner raskere og gir mer gnister.
Bruk tørr ved med et vanninnhold på maks. 20 Det betyr at veden må ha tørket i minst 2 år.
Sag veden i passende lengder og kløyv veden mens den er fersk. Fersk ved er lettere å kløyve _3 tørker bedre. Veden skal lagres under et tak slik at vinden får fritt spill.

Ikke bruk rå ved. Rå ved gir ikke varme fordi all energien brukes til fordamping av vannet. Det gir mye røyk og sotbelegg på ildstedets dør og i skorsteinen. Vanndampen som kondenserer i ildstedet kan lekke ut gjennom sprekker slik at det oppstår svarte flekker på gulvet. Vanndampen kan også kondensere i skorsteinen slik at det dannes kreosot. Kreosot er meget brennbart og kan føre til pipebrann.

Brunkullbriketter

Brunkullbriketter har omtrent de samme brennegenskapene som ved.

Sørg for et bra trekullag før du fyrer med brunkullbriketter.
Følg instruksjonene i avsnittet "Opptenning" for opptenning av ildstedet.

Antrasittkull

Antrasittkull inndeles i kategorier på grunnlag av egenskaper, som noen ganger er lovbestemte, for eksempel prosentandelen av flyktige stoffer.

Askeinnholdet av antrasittkull er mellom 3 % og 13 %. Lavere askeinnhold innebærer høyere brennverdi og mindre hyppig tømming av aske.

Bruk helst kategori A antrasittkull med lavt askeinnhold.
er Bruk det anbefalte formatet 12/22 eller 20/30.
Følg instruksjonene i avsnittet "Opptenning" for opptenning av ildstedet.

Opptenning

Du kan kontrollere om det er tilstrekkelig trekk i skorsteinen ved å tenne på litt sammenkrøllet avispapir over hvelvplaten. Når skorsteinen er kald er det ofte for dårlig trekk i skorsteinen slik at det kommer røyk inn i rommet. Ved opptenning som beskrevet nedenfor unngår du dette problemet.

1. Legg to lag med middels stor ved i kryss over %, hverandre.
2. På toppen av veden legges to lag med opptenningsved i kryss over hverandre.
   3.0 Legg en opptenningsbrikett i det underste laget at opptenningsved og tenn på opptenningsbriketten iht. anvisningen på emballasjen.

1. Lukk ildstedets dør og åpne den primære luftregulatoren og den sekundære luftregulatoren ved å åpne ildstedets primære og sekundære luftregulator helt; se neste figur. Ved utilstrekkelig trekk kan askeskuffens dør settes på gløtt en liten stund.

1. La opptenningsbålet brenne godt til det oppstår ved løst ilegg forbrenner veden raskt fordi det lettere glødende lag med trekull. Deretter kan du legge kommer oksygen til hver treski. Bruk løst ilegg hvis du neste ilegg og regulere ildstedet; se avsnittene skal fyre en kort stund.

"Fyring med ved", "Fyring med brunkullbriketter (gjelder kun TAI M)" og "Fyring med antrasittku (gjelder TAI M og TAI C)".

Kompakt ilegg

Etter at du har fulgt anvisningene for opptenning:

1. Åpne langsomt ildstedets dør.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg noen vedskier på trekullaget.

Løst ilegg

Ved kompakt ilegg forbrenner veden saktere fordi det kommer oksygen til bare noen av treskiene. Bruk kompakt ilegg hvis du skal fyre lengre.

1. Bruk ildstedets påfyllingsdør ved neste påfylling.

Brunkullbriketter brenner nesten på samme måte som ved. Sørg for tilstrekkelig lufttilførsel under bålet ved hjelp av den primære luftregulatoren. Se videre i avsnittet "Fyring med ved".

Brenning av brunkullbriketter gir mye aske. Fjern regelmessig overflødig aske. Se anvisninger i kapitlet "Tømming av aske".

Informasjon om egenskaper og bruk av brunkullbriketter: Spør leverandøren av brunkullbrikettene eller se emballasjen til brunkullbrikettene..

Etter at du har fulgt anvisningene for opptenning:

1. Åpne langsomt ildstedets dør.
2. Fordel trekullaget jevnt over brenselristen.
3. Legg brunkullbrikettene på trekullaget.
4. Lukk døren.

Fyring med antrasittkull (TAI M og TAI C)

Ved fyring med antrasittkull, lukk alltid den sekundære luftklaffen og lukk dekselet (brenselvalg) i bakveggen.

1. Åpne langsomt fyllelokket i topplaten.

Fyring med kull uten lagerbeholder ^6, Fv

Etter at du har fulgt anvisningene for opptenning:

1. Åpne den primære luftregulatoren helt.
2. Åpne langsomt ildstedets dør.
3. Fordel trekullaget jevnt over brenselristen.

4. Spre en spade med kull på trekullaget og vent med å fylle på neste spade til kullet gløder.

5. Legg på mer kull nå.

Pass på at ilden ikke slukkes ved at du legger på for mye kull om gangen.

Du har oppnådd maksimal etterfylling hvis glødingen av den forrige påfyllingen er såvidt synlig.

1. Lukk døren.
2. La kullet brenne kraftig i noen minutter og innstill deretter termostaten til ønsket nivå.

Fyring med kull med lagerbeholder

Etter at du har fulgt anvisningene for opptenning:

1. Åpne den primære luftregulatoren (termostat) helt.
2. Åpne langsomt ildstedets dør.
3. Fordel trekullaget jevnt over brenselristen.

4. Lukk døren.

5. Fyll beholderen med kull til under de bakre luftåpningene i lagerbeholderen.

6. Lukk fyllelokket.

7. La kullet brenne kraftig i noen minutter og innstill deretter termostaten til ønsket nivå.

Hvor ofte man må fylle avhenger av den ønskede ytelsen.

For å la ildstedet brenne hele natten, settes termostaten tilbake til ca. stilling 1. Den riktige stillingen avhenger av skorsteinen og værforholdene.

Fyr aldri med åpen dør.

Hvis du fyrer lenge med svak varme, kan det dannes tjære og kreosot i skorsteinen. Tjære og kreosot er meget brennbart. Hvis det dannes for mye av disse stoffene, kan det oppstå pipebrann ved en plutselig høy temperatur. Ved å fyre kraftigere med jevne mellomrom, forsvinner eventuelle belegg av tjære og kreosot.

Dessuten kan det oppstå tjærebelegg på ildstedets glass og dør hvis man fyrer med for lav temperatur.

Ved en høyere utetemperatur er det derfor bedre å fyre godt i ildstedet et par timer enn å fyre lenge med lav temperatur.

Lufttilførselen reguleres med sekundærluftregulatoren (bare när man fyrer med ved).

Sekundærluftregulatoren tilfører forbrenningsluft og sørger samtidig for spyling av glasset for å redusere sotbelegget.

Åpne den primære lufttilførselen midlertidig hvis det er utilstrekkelig lufttilførsel gjennom den sekundære lufttilførselen eller hvis du ønsker å stimulere bålet.

Det er bedre å legge inn litt ved med jevne mellomrom enn mange vedkubber på en gang.

Det er bedre å legge på en liten mengde brunkullbriketter eller antrasittkull med jevne mellomrom enn å legge på mye brunkullbriketter eller antrasittkull på en gang.

Bålet slukker

Ikke legg på brensel og la ildstedet slukke av seg selv. Hvis man demper flammene ved å strupe lufttilførselen, frigjøres skadelige stoffer. La derfor ilden brenne ut av seg selv. Pass på bålet til det er slukket. Når bålet er helt slukket kan man lukke alle luftregulatorer.

Tømme aske

Ved fyring med brunkullbriketter og antrasittkull oppstår det relativt mye aske. Fjern regelmessig overskuddet av aske.

Etter fyring med ved oppstår det en relativt liten mengde aske. Dette askebedet er en god isolator for brenselristen og gir bedre forbrenning. La derfor et tv askelag ligge på brenselristen.

Lufttilførselen gjennom brenselristen må imidlertid ikke hindres og aske må ikke akkumuleres bak en indre brennplate av støpejern. Fjern derfor regelmessig overskuddet av aske.

Asken må aldri berøre undersiden av risten. Risten da for varm slik at den skades.

1. Med det medleverte kaldhåndtaket kan man betjene askeristen (TAI M).

2. Åpne askedøren.

3. Med den medleverte raken kan man bryte asken gjennom rakeåpningene over risten.

Se vedlegget "Diagnoseskjema" for å løse eventuelle problemer i forbindelse med bruk av ildstedet.

Vedlikehold

Følg vedlikeholdsanvisningene i dette kapitlet for å holde ildstedet i god stand.

Skorstein

I mange land er det lovpålagt krav til kontroll og vedlikehold av skorsteinen.

▶ Ved starten av fyringssesingen: la en autorisert feier feie skorsteinen.
I løpet av fyringssesongen og etter at skorsteinen, ikke har vært brukt på lang tid:
Etter avsluttet fyringssesong: tett skorsteinen med en propp av avispapir.

Rengjøring og annet regelmessig vedlikehold

Ikke rengjør ildstedet mens det fremdeles er varmt.

Rengjør ildstedet utvendig med en tørr klut som ikke loer.

Etter at fyringssesongen er avsluttet kan ildstedet rengjøres grundig innvendig:

Fjern fyllelokket og kullbeholderen.
Fjern eventuelt brennplatene først.
Rengjør eventuelt lufttilførselskanalene.

Fjern hvelvplaten øverst i ildstedet og gjør den Se kapitlet "Montering" for anvisninger om demontering og montering av hvelvplaten.

Kontroll av brennplater

De ildfaste brennplatene er forbruksdeler som utsettes for slitasje. Brennplatene av vermikulitt er sårbare. Pass på at du ikke støter borti brennplat med vedkubbene. Kontroller brennplatene med jevr mellomrom og skift dem om nødvendig.

Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.

Det kan oppstå krakelering i de ildfaste brennplatene, men det reduserer ikke deres virkning.

Ildstedet må aldri brukes uten de indre brennplatene.

Glass rengjøring

Hvis glasset er grundig rengjort blir det mindre fort skittent. Gå fram slik:

1. Fjern støv og løstsittende sot med en tørr klut.

2. Rengjør glasset med et rengjøringsmiddel for ovnsglass:
   a. Ha rengjøringsmiddel for ovnsglass på en kjøkkensvamp, påfør på hele glassoverflaten og la middelet virke litt.
   b. Fjern skitten med en fuktig klut eller tørkepapir.

3. Rengjør glasset en gang til med et vanlig rengjøringsmiddel for glass.

4. Tørk glasset med en tørr klut eller tørkepapir.

Ikke bruk slipende eller etsende produkter til rengjøring av glasset.
Bruk husholdningshansker for å beskytte hendene.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

Unngå at det renner rengjøringsmiddel for ovnsglass mellom glasset og døren av støpejern.

revedlikehold emaljert ildsted

Rengjør aldri ildstedet mens det er varmt. Det er best å rengjøre ildstedets emaljeoverflate med myk grønnsåpe og lunkent vann. Bruk minst mulig vann, og tørk godt av ildstedet for å unngå rustdannelse. Bruk aldri stålull eller slipemiddel. Sett aldri en vannkjele rett på et emaljert ildsted; bruk et Rjeleunderlag for å unngå skader. Pass på at det ikke kommer aggressive syreholdige produkter på emaljerte deler.

Smøring

Selv om støpejern er litt selvsmørende, må de bevegelige delene smøres regelmessig.

Smør de bevegelige delene (slik som føringssystemer, hengseltapper, hendler og luftregulatorer) med varmefast fett som kan kjøpes i spesialforretninger.

Etterbehandling av lakkskader

Små lakkskader kan behandles med varmebestandig spesiallakk på sprayboks som kan kjøpes hos din forhandler.

Etterbehandling av emaljeoverflaten

Emaljering er en håndverksprosess som innebærer at det kan oppstå små fargeforskjeller og skader på ildstedet. Ildstedene kontrolleres visuelt på fabrikken. Det vil si at en kontrollør undersøker overflaten i 10 sekunder på 1 meter avstand.

Eventuelle skader som ikke synes under denne kontrollen regnes som OK. Til ildstedet medleveres varmebestandig spesiallakk som kan brukes til etterbehandling av mindre (transport-) skader.

Påfør den varmebestandige lakken i tynne lag og la den tørke godt før ildstedet brukes.

Noen emaljefarger kan være følsomme for temperaturendringer. Derfor kan det hende at fargen forandrer seg mens ildstedet brukes. Når ildstedet er avkjølt får emaljen den opprinnelige fargen igjen.

Hvis emaljerte overflater blir svært varme kan det oppstå krakelering. Dette er normalt og påvirker ikke ildstedets funksjon.

Sørg for at ildstedet ikke overbelastes. Ved overbelastning blir overflatetemperaturen svært høy og det kan oppstå varige skader på emaljen.

Kontroller tetning

La kittet herde skikkelig før ildstedet brukes, ellers ekspanderer fuktigheten i kittet slik at det oppstår en ny lekkasje.

Vedlegg 1: Tekniske data

Modell 45M 45M 45M 45C
Nominell ytelse 9 kW 9 kW 9 kW	9 kW
Skorsteinstilkobling (diameter) 150 mm 150 mm 150 mm
Vekt 155 kg 155 kg 155 kg 160 kg
Anbefalt brensel	Ved	Kull	Brunkull	Kull
Egenskaper brensel, maks. lengde ved	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Gjennomstrømming av røykgasser	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperaturstigning målt i måle-seksjonen	273 °C	282 °C 286 °C	282 °C	282 °C
Temperatur målt ved ovnens uttak	410 °C	389 °C	395 °C	389 °C
Minimumstrekk	12 Pa	12 Pa	12 Pa	12 Pa
CO-utslipp (13 % _2 )D	0,09 %	0,08 %	0,07 %	0,09 %
NOx-utslipp (13 % _2 )D	60 mg/Nm ^3	-	-	-
CO-utslipp (13 % _2 )D	96 mg/Nm ^3	136 mg/Nm ^3	109 mg/Nm ^3	136 mg/Nm ^3
Partikkelutslipp	13 mg/Nm ^3	<40 mg/Nm ^3	12,3 mg/Nm ^3	<40 mg/Nm ^3
Partikkelutslipp i henhold til NS3058-NS3059	-	-	-	-
Utnyttelse	75,30 %	79,50 %	75 % 79,50 %	79,50 %

Modell 55M 55M 55M 55C
Nominell ytelse 9 kW 9 kW 9 kW	9 kW
Skorsteinstilkobling (diameter) 150 mm 150 mm 150 mm
Vekt 155 kg 155 kg 155 kg 160 kg
Anbefalt brensel	Ved	Kull	Brunkull	Kull
Egenskaper brensel, maks. lengde ved	45 cm	12/22 - 20/30	3" - 6" - 7"	12/22 - 20/30
Gjennomstrømming av røykgasser	8,5 g/s	7,6 g/s	8,8 g/s	7,6 g/s
Temperaturstigning målt i måle-seksjonen	273 °C	282 °C 286 °C	282 °C	282 °C
Temperatur målt ved ovnens uttak	410 °C	389 °C	395 °C	389 °C
Minimumstrekk	12 Pa	12 Pa	12 Pa	12 Pa
CO-utslipp (13 % _2 D0,09 % 0,08 % 0,07 % 0,09 %
NOx-utslipp (13 % _2 D60 mg/Nm ^3 - - -
CO-utslipp (13 % _2 D96 mg/Nm ^3 136 mg/Nm ^3 109 mg/Nm ^3 136 mg/Nm ^3
Partikkelutslipp	13 mg/Nm ^3	<40 mg/Nm ^3	12,3 mg/Nm ^3	<40 mg/Nm ^3
Partikkelutslipp i henhold til NS3058-NS3059	- - - -
Utnyttelse	75,30 %	79,50 %	75 % 79,50 %	%

Vedlegg 2: Mål

TAI 45M / TAI 45C

09-20020-358

TAI 45M og 45C / TAI 55M og 55C - Minimale avstander i millime

1350 940 1070 860 1210 1020 450 300 300 300 100 100 100 1 2 09-20020-356

1 Brennbart materiale

2 Ubrinnbart materiale 100 mm

TAI 45M og 45C / TAI 55M og 55C - Mål ikke-brennbar gulvp

B B A 09-20002-004

Vedlegg 4: Diagnoseskjema

					Problem
●					Veden fortsetter ikke å brenne
	●				For dårlig varme
		●			Ildstedet ryker inn under påfylling
			●		Ildstedet brenner for kraftig, vanskelig å regulere
				●	Sotdannelse på glass
					mulig årsak mulig løsning
●	●	●		●	For dårlig trekk	En kald skorstein gir ofte for dårlig trekk. Følg instruksjonene for opptenning i kapitlet "Bruk"; åpne et vindu.
●	●	●		●	For fuktig ved Bruk ved med maks. 20 %fuktighet.
●	●	●		●	For stor ved	Bruk finkløyvd opptenningsved. Bruk kløyvd ved med en omkrets på maks. 30 cm.
●	●	●	●	●	Veden er lagt feil i	Veden er lagt i slikat det kan strømme tilstrekkelig med luft mellom vedskiene (løst ilegg, se "Fyring med ved").
●	●	●		●	For dårlig trekki skorsteinen	Minst 4 meter høy, riktig diameter, godt isolert, glatt innvendig, ikke for mange bend, ingen hindringer i skorsteinen (fulgereir, for mye sotbelegg), luftett (uten sprekker).
●	●	●		●	Skorsteinens utløp er ikke riktig Tilstrekkelig høyde over taket, ingen hindringer i nærheten.
●	●	●	●	●	Luftregulatorer feil innstilt Åpne luftregulatorene helt.
●	●	●		●	Ildstedets tilknytning til skorsteinen er ikke riktig	Tilknytningen må være lufttett.
●	●	●		●	Undertrykk i rommet der ildstedet står	Slå av kjøkkenvifte.
●	●	●		●	Utilstrekkelig tilførsel av forbrenningsluft	Sørg for tilstrekkelig tilførselav frisk luft, bruk om nødvendig tilknytningen for direkte tilførselav forbrenningsluft.
●	●	●		●	Ugunstige værforhold?-Inversjon (omvendt luftstrøm i skorsteinen pga. høy utetemperatur), ekstrem vindhastighet	Ved inversjon frarådes bruk av ildstedet. Monter eventuelt skorsteinshatt på skorsteinen.
		●			Trekk i rommet der ildstedet står	Unngå trekki rommet; ildstedet må ikke plasseres i nærheten av endør eller varmluftkanaler.
				●	Flammer berører glasset	Pass på at veden ikke ligger for nær glasset. Steng den primære luftregulatoren enda mer.
			●		Ildstedet lekker luft	Kontroller tetningen til ildstedets dør samt ildstedets sprekker.

Indeks

A

Advarsel 18
brennbart materiale..12......
brennplater av støpejern 15
forsikringsvilkår .12....
forskrifter 12
glass knust eller sprukket..12,.20.....
indre brennplater 15
pipebrann.12..16....
rengjøringsmiddel for ovnsglass.20....
varm overflate.12......
ventilasjon 12-13

Antrasittkull 16

Aske bryte .... 19

B

Bål slukke 19....

Brennplater av støpejern advarsel 15

Brennstoff fylle 17, 19

Brensel antrasittkull ..... 16 brunkull ..... 15 brunkullbriketter ..... 16 fylling ..... 19 nødvendig mengde ..... 19 påfylling ..... 17 passende ..... 15-16 uegnet ..... 16 ved ..... 15-16

Brunkull aske ....17 fyring ....17

Brunkullbriketter 16

Bryte aske 19

D

Dør pakning 21

Dørpakning 21

E

Emalje vedlikehold .... 20

F

Feiing av skorsteinen 20

Fett til smøring 20

Fjerne aske 19

Fjerne aske....19 brunkull....17

Fylle brennstoff.... 17, 19

Fyllhøyde ildsted 17

Fylling antrasittkull .... 19 brunkullbriketter .... 19

Fylling av brensel 19

Fyre fylle brennstoff.... 17, 19

Fyring antrasittkull 18 brunkullbriketter 17 etterfylle brensel 18 for dårlig varme 28 ildstedet brenner for kraftig 28 ildstedet er vanskelig å regulere 28 opptenning 16 utilstrekkelig varme 19

G

Glass rengjøring....20 sotdannelse....28

Glassdør rengjøring 20

Gulv bæreevne ....13 brannsikkerhet ....13

Gulvets bæreevne.... 13

Gulvteppe 13

H

Hatt på skorsteinen..13......

|

Ildfaste indre brennplater vedlikehold 20

Ildstedetdet ryker inn.28......

Indre brennplater advarsel 15....

K

Kreosot .18....

Kull askeinnhold .16....

L

Lagring av ved.16....

Lakk 15

Legg vedskier.17....

Løse problemer 19.

Lufte ilden.19....

Luftlekkasje 21

Luftregulatorer 16

M

Mål 24

N

Nominell effekt.... 19

Nominell ytelse 22

0

Oppstilling mål 24

Opptenning 16

Opptenningsbål .16.

Opptenningsved 28

Overflatefinsh, vedlikehold 21

P

Påfylling av brensel ildstedet ryker inn 28

Partikkelutslipp 22-23

Passende brensel 15

Pipebrann 18

Regulere lufttilførsel 19

Rengjøre ildsted 20

Rengjøring glass 20

Rengjøringsmiddel for glass.... 20

Røyk ved første gangs bruk.... 15

Røykgass temperatur 5, 7, 9, 11

Røykgasser gjennomstrømming 22

Ruter sotdannelse 28

s

Sekundær luftregulator.... 16

Skorstein høyde .... 13 koble til .... 15 krav .... 12 tilkoblingsdiameter .... 22 vedlikehold 20....

Skorsteinshatt 13

Smøring 20

Sprekker i ildstedet 21

T

Temperaturstigning måleseksjon 22

Tilbakeslag av røyk 12

Tilkoble mål 24

Tjære 18

Tømming av aske 19

Tørking av ved.... 16

Trekk 22

U

Uegnet brensel 16

Unngå pipebrann.... 18

Utelufttilførsel

koble til 15

Utnyttelse 5,7,9,11,22-23.

v

fortsetter ikke å brenne 28

oppbevaring .16....

rå 16

tørking 16

Vedlikehold

emalje 20

ildfaste indre brennplater 20

rengjøre ildsted.... 20

rengjøring av glass 20

skorstein 20

smøring 20

tetning 21

Vegger

brannsikkerhet 13

Vekt 22

Ventilasjon 13

tommelfingerregel 13

Ventilasjonsrist 13
