Innledning

Kjære bruker,

Ved å kjøpe dette ildstedet fra DOVRE har du valgt et kvalitetsprodukt. Dette produktet inngår i en ny generasjon med energieffektive og miljøvennlige ildsteder. Disse ildstedene gir optimal bruk av både konveksjons og strålingsvarmen.

Ditt DOVRE ildsted er produsert ved hjelp av de mest moderne produksjonsmetoder. Hvis det skulle være noe i veien med ditt ildsted, kan du alltid få hjelp av din forhandler.
Ildstedet må ikke modifiseres; bruk kun originale deler.
Ildstedet er beregnet på installasjon i et boligrom. Ildstedet må tilsluttes en godt fungerende skorstein.
Vi anbefaler at ildstedet tilsluttes av en autorisert installatør.
▶ DOVRE kan ikke holdes ansvarlig for problemer eller skade som skyldes feil montering.
Ved montering og bruk må man følge sikkerhetsforskriftene som beskrives nedenfor.

I denne anvisningen leser du hvordan du monterer, bruker og vedlikeholder ditt DOVRE ildsted. Hvis du ønsker mer informasjon eller tekniske data eller hvis det oppstår problemer under monteringen, bør du først ta kontakt med forhandleren.

© 2013 DOVRE NV

Ytelseserklæring

1. 1. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som foreskrevet i paragraf 11, fjerde ledd:

Unikt serienummer.

1. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til fabrikanten, som foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevr paragraf 12, andre ledd:

2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggeproduktet, nevnt i vedlegg V:

System 3

1. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport nr. H20130113.

1. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknik bedømmelse av:

9. Angitt prestasjon:

Den harmoniserte normen EN 13240:2001/A2	;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside: 300Side: 500
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,18% (13% O _2 )
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk	-
Røykgasstemperatur ved nominell effekt	247 °C
Mekanisk motstand (båret vekt av skorstein)	Ikke bestemt
Nominell effekt	4,9 kW
Virkningsgrad	79,5 %

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene angitt i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE AS

Munkedamsveien 61

0270 Oslo

Norge

www.dovrepeisen.no

Ytelseserklæring

1. 1. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som foreskrevet i paragraf 11, fjerde ledd:

Unikt serienummer.

1. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til fabrikanten, som foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevr paragraf 12, andre ledd:

2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggeproduktet, nevnt i vedlegg V:

System 3

1. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport nr. H20130112.

1. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknik bedømmelse av:

2. Angitt prestasjon:

Den harmoniserte normen EN 13240:2001/A2	;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside: 300Side: 500
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,07% (13% O _2 )
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk	-
Røykgasstemperatur ved nominell effekt	274 °C
Mekanisk motstand (båret vekt av skorstein)	Ikke bestemt
Nominell effekt	7 kW
Virkningsgrad	80,0 %

1. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene angitt i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE AS

Munkedamsveien 61

0270 Oslo

Norge

www.dovrepeisen.no

Ytelseserklæring

1. 1. Type-, parti- eller serienummer, eller annen identifiseringsmåte for byggeproduktet, som foreskrevet i paragraf 11, fjerde ledd:

Unikt serienummer.

1. Tilsiktet bruk av byggeproduktet, i overensstemmelse med den gjeldende harmoniserte tekniske spesifikasjonen, slik det er bestemt av produsenten:

Ildsted fyrt med fast brensel uten produksjon av varmtvann i henhold til EN 13240.

1. Navn, registrert handelsnavn eller registrert handelsmerke og kontaktadresse til produsenten, sor foreskrevet i paragraf 11, femte ledd:

1. Hvis aktuelt, navn og kontaktadresse til fullmaktshaver hvis mandat omfatter de oppgaver nevr paragraf 12, andre ledd:

2. Systemet eller systemene for bedømmelse og verifisering av prestasjonsbestandigheten til byggeproduktet, nevnt i vedlegg V:

System 3

1. Hvis ytelseserklæringen gjelder et byggeprodukt som faller under den harmoniserte normen:

Instansen KVBG, registrert under nummer 2013, har under engasjement utført en typegodkjenning under system 3 og har levert testrapport nr. H20140117.

1. Hvis ytelseserklæringen gjelder et byggeprodukt som det er avgitt en europeisk teknik bedømmelse av:

9. Angitt prestasjon:

Den harmoniserte normen EN 13240:2001/A2	;2004/AC :2007
Grunnleggende karakteristikker Prestasjoner Ved
Brannsikkerhet
Ildbestandighet A1
Avstand til brennbart materiale	Minimal avstand i mmBakside: 400Side: 500
Risiko for utfallende glødende deler Oppfyller kravet
Utslipp av forbrenningsprodukter CO: 0,08 % (13 % O _2 )
Overflatetemperatur Oppfyller kravet
Elektrisk sikkerhet -
Lett å rengjøre Oppfyller kravet
Maksimalt arbeidstrykk	-
Røykgasstemperatur ved nominell effekt	216 °C
Mekanisk motstand (båret vekt av skorstein)	Ikke bestemt
Nominell effekt	9 kW
Utnyttelse	80 %

10. Prestasjonene til produktet som er beskrevet i punkt 1 og 2 oppfyller kravene til prestasjonene i punkt 9.

Denne ytelseserklæringen gis under det eksklusive ansvaret til fabrikanten meldt i punkt 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

På grunn av fortløpende produktutvikling forbeholder vi oss retten til å endre spesifikasjonene i denne brosjyren uten forutgående kunngjøring.

DOVRE N.V.

NB! Alle sikkerhetsregler må følges nøye.

ventilasjon blir forbrenningen ufullstendig, slik at det kan komme giftige gasser inn i rommet. Se kapitlet "Monteringsvilkår" for mer informasjon om ventilasjon.

Les nøye anvisningene om montering, bruk og vedlikehold som medleveres til ildstedet, før du tar ildstedet i bruk.

Monteringsvilkår

Ildstedet må monteres i samsvar med reglene som gjelder i ditt land.

Generelt

Alle lokale forskrifter og bestemmelser i nasjonale og europeiske standarder må overholdes ved montering av ildstedet.

Ildstedet må tilkobles til en skorstein som fungerer godt.
For tilkoblingsmålene: se vedlegget "Tekniske data".
Forhør deg med brannvesenet og/eller forsikringsselskapet om eventuelle spesifikke krav og forskrifter.

Vi anbefaler at ildstedet monteres av en autorisert installatør. Denne kjenner til de gjeldende bestemmelsene og forskriftene.

Ildstedet er konstruert for oppvarming. Alle overflater, også glasset og tilkoblingsrøret, kan bli svært varme (over 100 °C)! Bruk et kaldhåndtak eller en varmebestandig hanske.

Skorstein

Sørg for at ildstedet er tilstrekkelig skjermet hvis barn, funksjonshemmede og eldre befinner seg i nærheten av det.

Fjerning av røykgassene ved naturlig trekk.

Den varme luften i skorsteinen er lettere enn uteluften og vil derfor stige.

Sikkerhetsavstandene til brennbart materiale må nøye overholdes.

Inntak av luft som er nødvendig for forbrenningen av brenselet i ildstedet.

Legg ikke gardiner, klær, klesvask eller annet brennbart materiale på eller i nærheten av ildstedet.

Ikke tilknytt flere ildsteder (f.eks. sentralfyrkjele) på den samme skorsteinen, med mindre lokale eller nasjonale forskrifter tillater det. Hvis to ildsteder skal tilknyttes må det være en høydeforskjell på minimum 200 mm mellom dem.

Forebygg sotbrann ved å få utført regelmessig feiing av skorsteinen. Fyr aldri mens ildstedets dør er åpen.

Ved sotbrann: steng ildstedets luftregulatorer og tilkall brannvesenet.

Rådfør deg med din installatør vedrørende råd om skorsteinen. Se den europeiske standarden EN13384 for riktig beregning av skorsteinen.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

Skorsteinen må oppfylle følgende krav:

Ikke bruk makt på døren, unngå at barn trel i den åpne døren, sitt eller stå aldri på den døren, og plasser aldri tunge gjenstander på den. Slik unngår du at ildstedet velter.

▶ Skorsteinen må være laget av ildfast materiale, kkerhelst keramikk eller rustfritt stål. åpne

Skorsteinen må være lufttett, godt feid og ha tilstrekkelig trekk.

Sørg for at det er tilstrekkelig ventilasjon i rommet hvor ildstedet står. Ved utilstrekkelig

15 - 20 Pa trekk/undertrykk ved normal belastning er ideelt.

Skorsteinen må være mest mulig vertikal, fra ildstedets røykuttak. Bend og horisontale deler forstyrrer utslippet av røykgasser og kan føre til opphoping av sot.
Den innvendige diameteren må ikke være for stor, for å unngå at røykgassene blir for mye avkjølt slik at trekken avtar.
▶ Skorsteinen bør helst ha samme diameter som røykrørstussen.

For nominelle diameteren : se vedlegget "Tekniske data". Hvis skorsteinen er godt isolert, kan diameteren eventuelt være større (maksimalt det doble tverrsnittet av røykrørstussen).

Tverrsnittet på skorsteinen må være konstant. Videre deler og (særlig) innsnevriinger forstyrrer utslippet av røykgasser.

Ved bruk av pipehatt/røykhatt: Pass på at pipehatten ikke innsnevrer skorsteinens utløp og pipehatten ikke hindrer røykgassene.

Skorsteinens munning må befinne seg i en sone som ikke forstyrres av bygninger, trær eller andre hindringer i nærheten.

Den delen av skorsteinen som befinner seg utenfor huset må være isolert.

▶ Skorsteinen må ha en høyde på minst 4 meter.

En tommelfingerregel: 60 cm over takets høyeste punkt.

Hvis takets høyeste punkt befinner seg mer enn 3 meter fra skorsteinen: følg målene som vises i neste figur. A = takets høyeste punkt innenfor en avstand på 3 meter.

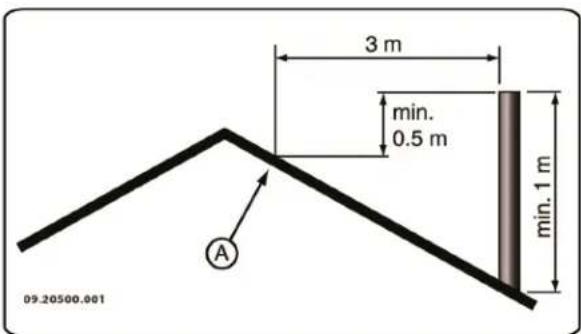

3 m min. 0.5 m min. 1 m A 09.20500.001

Ventilasjon av rommet

Ildstedet trenger luft (oksygen) for å oppnå god forbrenning. Luften tilføres fra rommet hvor ildstedet står gjennom luftregulatorer.

Ved utilstrekkelig ventilasjon blir forbrenningen ufullstendig, slik at det kan komme giftige gasser inn i rommet.

Tommelfingerregelen er at lufttilførselen skal være 5,5 cm²/kW. Det kreves ekstra ventilasjon hvis:

Ildstedet står i et godt isolert rom.
I rom med mekanisk ventilasjon, f.eks. sentralt avtrekkssystem eller avtrekksvifte i et åpent kjøkken.

Det oppnås ekstra ventilasjon ved å montere en ventilasjonsrist i ytterveggen.

Sørg for at annet utstyr som bruker luft (f.eks. tørketrommel, et annet ildsted eller baderomsvifte) har egen tilknytning til friskluft, eller er slått av når du fyrer athed ildstedet.

Ildstedet kan også tilkobles frisklufttilførsel. Et tilkoblingssett for dette medfølgAer. Ved bruk av et slikt sett er ekstra ventilasjon ikke nødvendig.

Gulv og vegger

Gulvet som ildstedet monteres på må ha tilstrekkelig bæreevne. For ildstedets vekt: se vedlegget "Tekniske data".

Beskytt et brennbart gulv med en brannsikker gulvplate mot varmestråling. Se vedlegget "Avstand til brennbart materiale".

Fjern brennbart materiale som linoleum, teppe osv. under den brannsikre gulvplaten.

Sørg for tilstrekkelig avstand mellom ildstedet og brennbart materiale som f.eks. trevegger og møbler.

Tilkoblingsrøret utstråler også varme. Sørg for tilstrekkelig avstand og avskjerming mellom tilkoblingsrøret og brennbare materialer. Tommelfingerregelen for et enkeltvegget rør er en avstand på tre ganger diameteren. Hvis det

er en kledning rundt røret, er en avstand som tilsvarer diameteren tillatt.

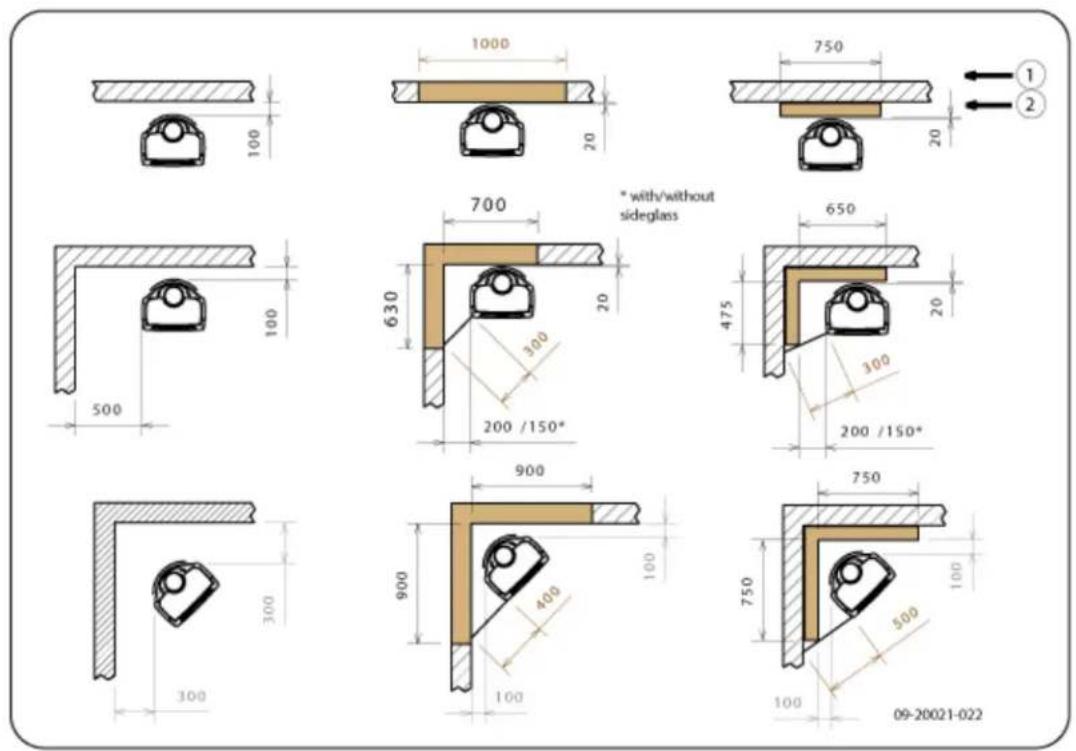

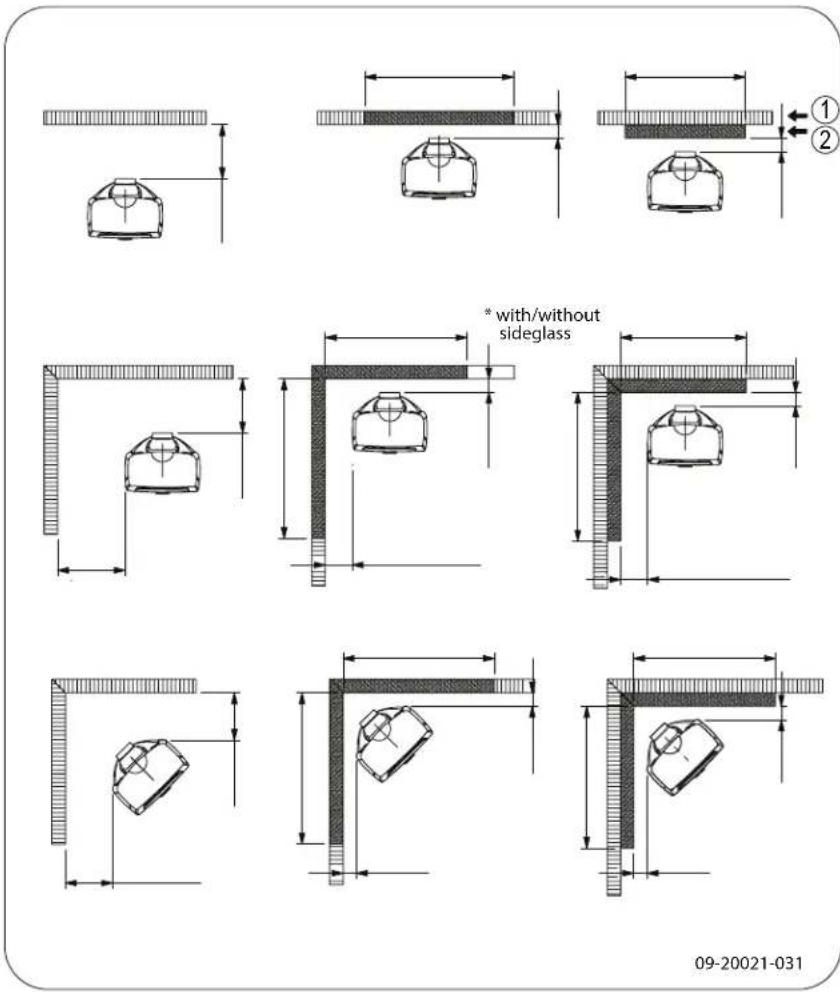

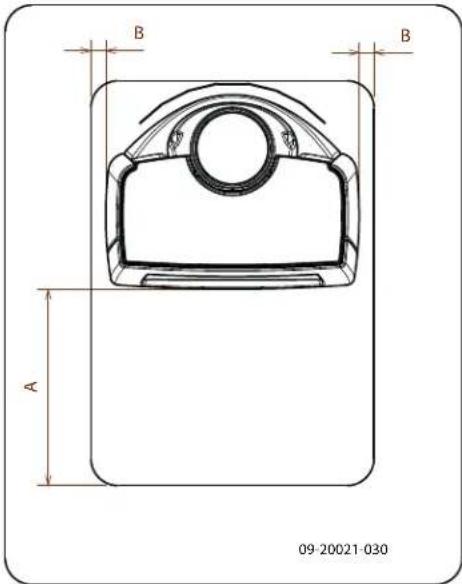

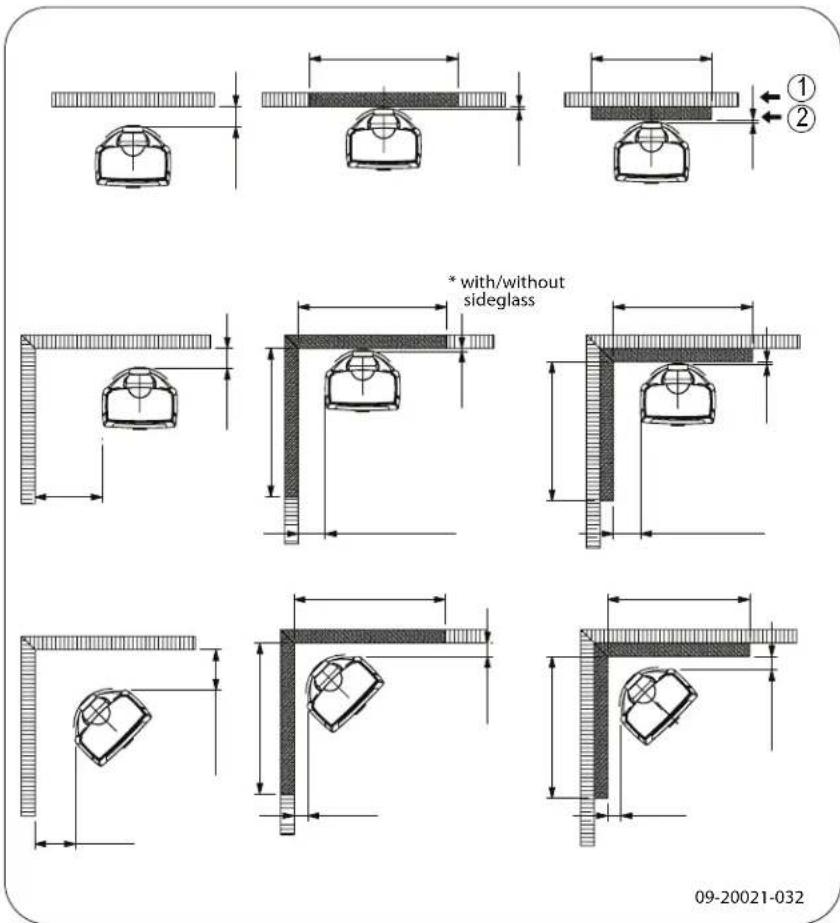

For andre krav i forbindelse med brannsikkerhet: se vedlegget "Avstand til brennbare materialer".

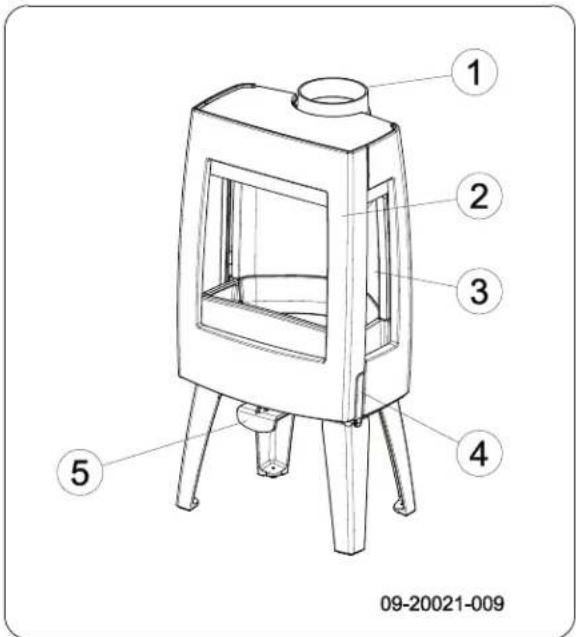

Produktbeskrivelse

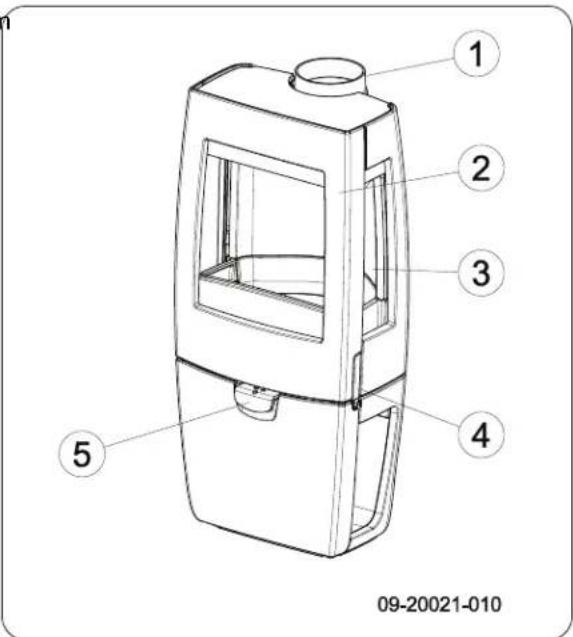

1 2 3 4 5 09-20021-009

1 2 3 4 5 09-20021-010

1. Rørstuss
2. Dør
3. Sideglass
4. Lukkemekanisme
5. Luftventil

Dørlukker

Ildstedet leveres med montert dørhendel (4). Døren åpnes ved å trykke dørhendelen inn. Dørhendelen kan bli meget varm under bruk, og derfor følger det med en hanske som kan brukes til beskyttelse av hånden.

Montering

Generelle forberedelser

- Kontroller ildstedet på (transport)skade og eventuelle mangler umiddelbart etter at det er levert. Ildstedet er montert på undersiden til pallen.

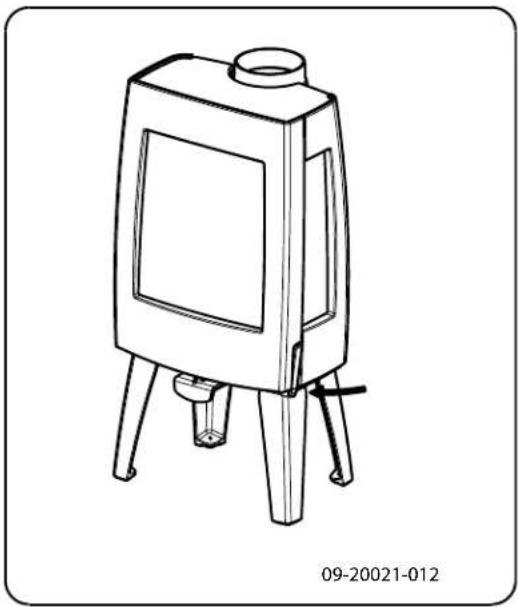

Fjern de demonterbare delene (indre brennplater, bunnrist, topplate og askeskuff) fra ildstedet før du monterer ildstedet.

Ved å fjerne de demonterbare delene, blir det lettere å flytte ildstedet og unngå skader.

Pass på deres opprinnelige posisjon når du fjerner demonterbare deler, slik at de kan monteres på riktig sted senere.

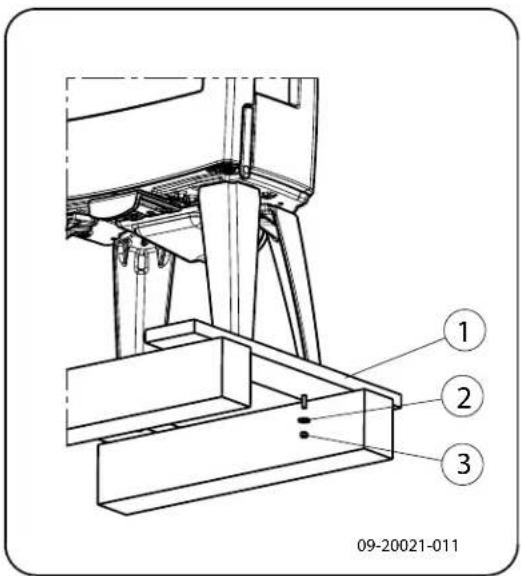

09-20021-011

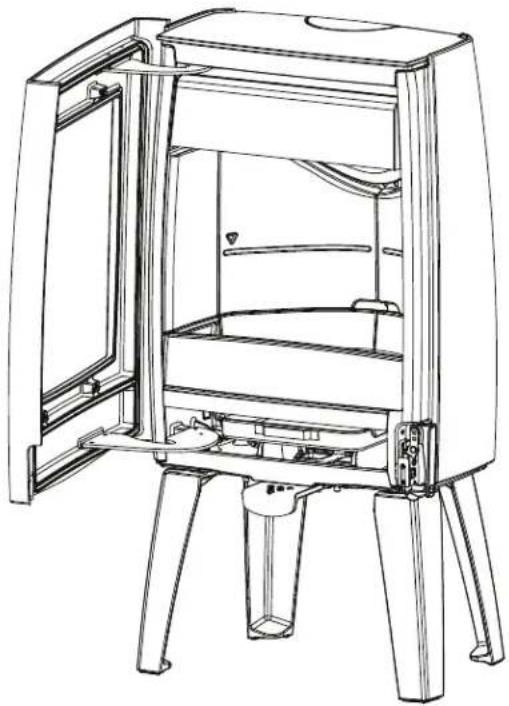

1. Åpne døren; se neste figur.

1. Fjern de indre brennplatene; se neste figur.

a. Fjern først hvelvplaten (9).

Hvelvplaten er festet på oversiden med metallklips, dette for å unngå transportskader.

b. Fjern de ildfaste brennplatene (10), (11), (7) og (8) på sidene og bak.

c. Fjern kubbestopperene på baksiden (2) og (3), sidene (4), (5) og front (6).

d. Fjern risten og askeskuffen (1) og (12).

Ildfaste indre brennplater av vermikulitt har lav vekt og er som regel okerfarget ved levering. De isolerer brennkammeret slik at forbrenningen blir bedre.

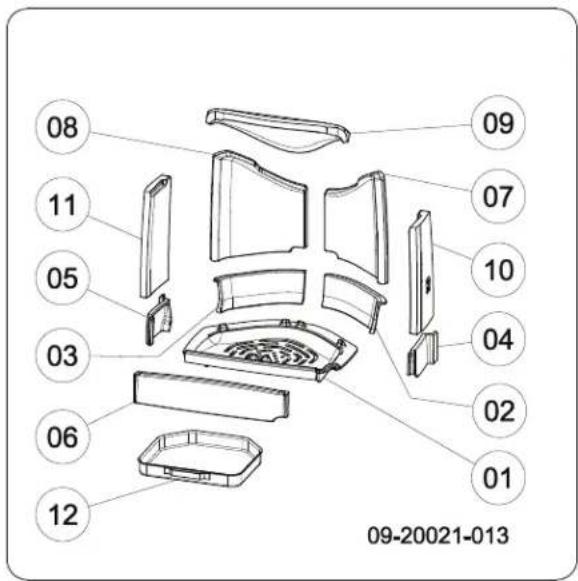

08 11 05 03 06 12 09 07 10 04 02 01 09-20021-013

Løse innvendige deler

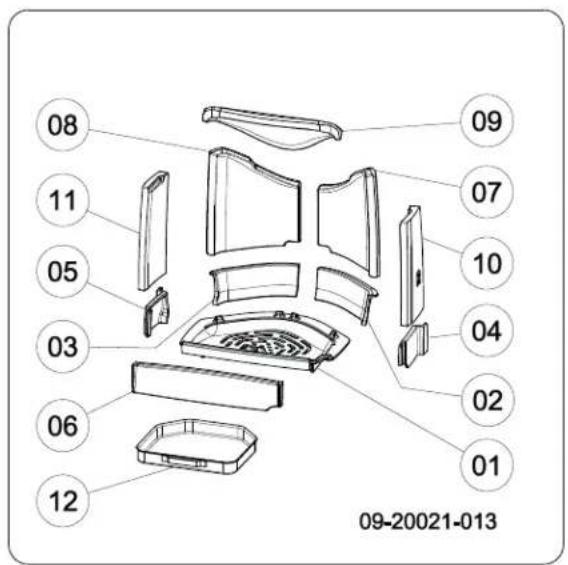

01 brenselsrist
02 kubbestopper bak til høyre
03 kubbestopper bak til venstre
04 kubbestopper høyre
05 kubbestopper venstre
06 kubbestopper
07 brennplate sidekant bak til høyre
08 brennplate sidekant bak til venstre
09 hvelvplate
10 brennplate sidekant høyre
11 brennplate sidekant venstre
12 askeskuff

Forberede tilknytning til skorstein

Ved tilkobling av ildstedet til en skorstein kan man et velge tilkobling på toppen eller på baksiden av ildstedet.

Et varmeskjold kan leveres som tilleggsutstyr. Ved å Tilkobling på toppen bruke dette varmeskjoldet kan avstanden til brennbart materiale reduseres. Se vedlegget "Avstand til brennldstedet leveres som standard med bart materiale". For tilkobling på baksiden må det tilkoblingsstussen montert for tilkobling på toppen, se utstansede stykket fjernes. Dette kan gjøres ved hjefølgende figur.

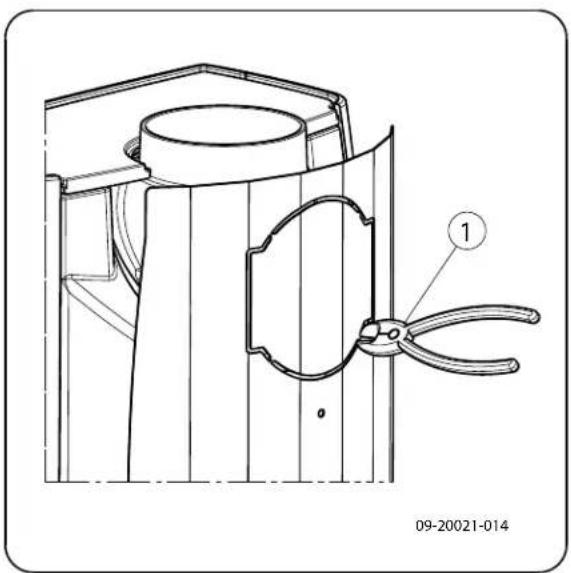

av en knipetang (1): se neste figur.

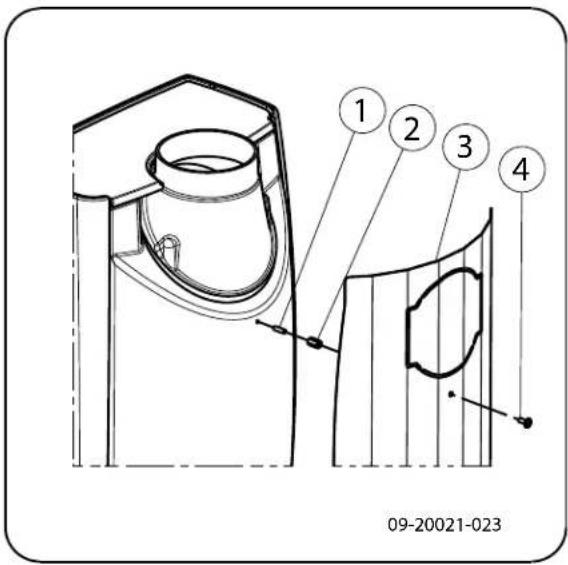

For å montere varmeskjoldet som finnes som ekstrautstyr går du frem slik:

1. Skru 2 gjengede stenger M6 (1) med avstandsstykke (2) på bakveggen.
2. Plasser varmeskjoldet (3) og skru det fast med flenshodeskruer M6 (4), se følgende figur.

09-20021-023

09-20021-015 ① ②

Tilkobling på baksiden

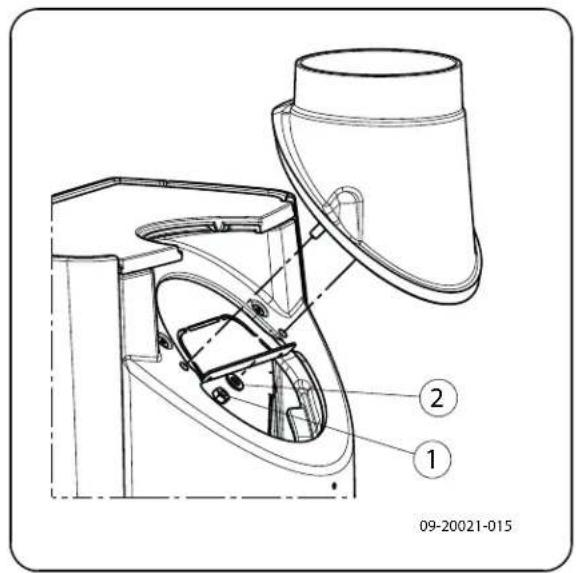

For tilkobling på baksiden må plasseringen av tilkoblingsstussen endres. Tilkoblingsstussen festes med 2 muttere M8 (nøkkel 13). Gå fram slik:

Forberede direkte tilførsel av forbrenningsluft

Hvis ildstedet monteres i et rom med utilstrekkelig ventilasjon, kan du montere tilkoblingssettet for frisklufttilførsel på ildstedet.

Lufttilførselsrøret har en diameter på 100 mm. Hvis det brukes et glatt rør kan dette ha en lengde på maks. 12 meter. Hvis det brukes deler som bend skal det trekkes fra 1 meter fra den maksimale lengden (12 meter) for hvert bend o.l.

Frisklufttilførsel gjennom veggen

1. Lag et tilkoblingshull i veggen (se vedlegget, "Mål", for riktig posisjon for tilkoblingshull).
2. Lufttilførselsrøret skal tilkobles lufttett til veggen.

Plassering og tilkobling

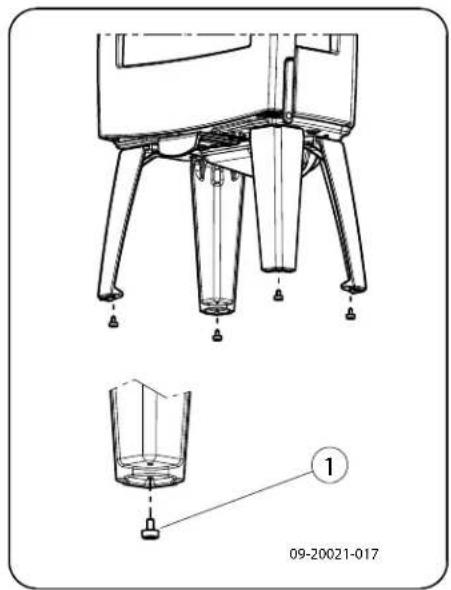

1. Sett ildstedet på riktig sted, jevnt og i vater. Ildstedet har justeringsben som allerede er montert til ildstedet eller leveres løse. Bruk disse justeringsbena slik at ildstedet kan justeres helt vater.

09-20021-017

1. Ildstedet skal monteres luftett til skorsteinen.
2. Ved direkte tilførsel av forbrenningsluft: Tilførselskanalen tilknyttes til stussen for tilluft som er montert til ildstedet.
3. Sett alle delene som er demontert tilbake på riktig sted i ildstedet.

⚠️ Ildstedet må aldri brukes uten de indre brennplatene.

Ildstedet kan nå tas i bruk.

Bruk

Første gangs bruk

Fyr godt i noen timer første gang du bruker ildstedet. Det sørger for at den varmebestandige lakken herder. Det kan oppstå litt røyk og lukt under denne prosessen. Luft eventuelt rommet hvor ildstedet står ved å åpne vinduer og dører en liten stund.

Brensel

Dette ildstedet er kun egnet til fyring med naturlig ved; skappet og kløyvd og tilstrekkelig tørr.

Bruk ikke annet brensel, da det kan føre til alvorlig skade på ildstedet.

Det er ikke tillatt å bruke følgende brensel fordi det forurenser miljøet, og fordi det i høy grad forurenser

ildstedet og skorsteinen slik at det kan oppstå sottbrann:

▶ Behandlet tre, f.eks. rivningsvirke, malt virke, impregnert tre, kryssfiner, rekved og sponplater.
Plastikk, papiravfall og husholdningsavfall.

Ved

Bruk helst hard løvved som eik, bøk, bjørk og frukttrær. Slik ved brenner langsomt og med rolige flammer. Bartrær har høyere innhold av sevje, brenner raskere og gir mer gnister.

Bruk tørr ved med et vanninnhold på maks. 20 %. Det betyr at veden må ha tørket i minst 2 år.

Sag veden i passende lengder og kløyv veden mens den er fersk. Fersk ved er lettere å kløyve ^4 og tørker bedre. Veden skal lagres under et tak slik at vinden får fritt spill.

Ikke bruk rå ved. Rå ved gir ikke varme fordi all⁵ energien brukes til fordamping av vannet. Det gir mye røyk og sotbelegg på ildstedets dør og i skorsteinen. Vanndampen som kondenserer i ildstedet kan lekke ut gjennom sprekker slik at det oppstår svarte flekker på gulvet. Vanndampen kan også kondensere i skorsteinen slik at det dannes kreosot. Kreosot er meget brennbart og kan føre til pipebrann.

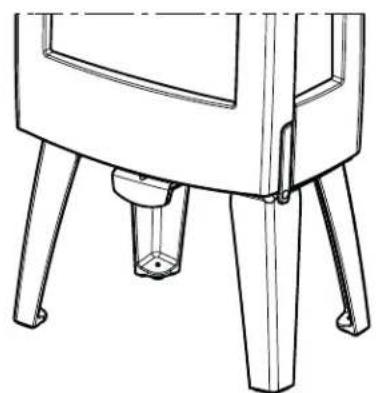

Opptenning

Du kan kontrollere om det er tilstrekkelig trekk i skorsteinen ved å tenne på litt sammenkrøllet avispapir over hvelvplaten. Når skorsteinen er kald det ofte for dårlig trekk i skorsteinen slik at det kommer røyk inn i rommet. Ved opptenning som beskrevet nedenfor unngår du dette problemet.

1. Legg to lag med middels stor ved i kryss over hverandre.
2. På toppen av veden legges to lag med opptenningsved i kryss over hverandre.
3. Legg en opptenningsbrikett i det underste laget opptenningsved og tenn på opptenningsbriketten iht. anvisningen på emballasjen.

1. og Lukk ildstedets dør og åpne ildstedets primære at luftregulator og sekundære luftregulator; se neste figur.

La opptenningsbålet brenne godt til det oppstår et glødende lag med trekull. Deretter kan du legge i neste påfylling og regulere ildstedet; se avsnittet "Fyring med ved".

o o o Primærluft (opptenning) åpen
o o Sekundærluft (luftspyling glass) åpen
o Etterforbrenningsluft åpen

B:

o o Sekundærluft (luftspyling glass) åpen
o Etterforbrenningsluft åpen

A:

o Etterforbrenningsluft åpen (lukkes aldri helt, for å oppnå god forbrenning)

Maksimal vedmengde

For å kunne fyre opp mot den nominelle effekten må det legges inn ny ved hvert 45. minutt. Hvis du reduserer vedmengden hver gang du legger inn ved kan du fylle oftere. Hver vedovn er konstruert for å funksjonere med en viss vedmengde. Hvis du bruker en større vedmengde blir varmeavgivelsen større. Dette kan føre til at ovnen blir overbelastet, og deler kan skades.

Tillat mengde brennstoff for ved med et vanninnhold på 15 %:

Fyll forbrenningskammeret maks en tredjedel fullt, og. Legg noen vedskier på trekullaget. fyll aldri ved over åpningen til sekundærluften.

Sense 300/400 har en indikasjonslinje i bakveggen. Fyllingen må holdes under denne indikasjonslinjen. Se neste figur.

Fyring med ved

ved Etter at du har fulgt anvisningene for opptenning:

Ved kompakt ilegg forbrenner veden saktere fordi det kommer oksygen til bare noen av treskiene. Bruk kompakt ilegg hvis du skal fyre lengre.

Regulering av forbrenningsluft

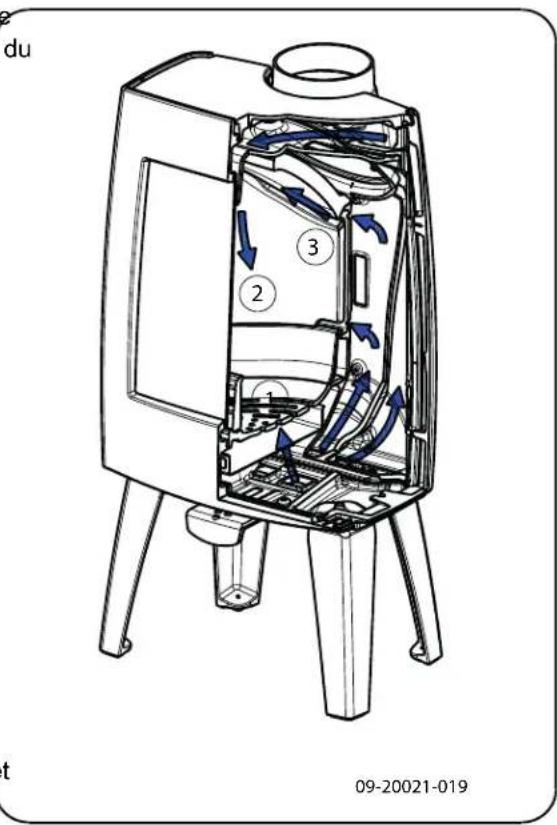

Ildstedet har flere muligheter for luftregulering; se neste figur.

Apparatet har én trekkventil som regulerer både den primære og den sekundære luften. Hvis trekkventilen er trukket helt ut er de primære og sekundære luftinntakene åpne. Etter hvert som trekkventilen skyves inn, lukkes først det primære luftinntaket og deretter det sekundære luftinntaket. Hvis trekkventilen skyves helt inn vil det fortsatt være en liten luftåpning som sørger for luft til etterbrenningen under hvelvplaten.

du 3 2 1 09-20021-019 t

Den primære luftregulatoren regulerer luften under risten (1).

Sekundærluftregulatoren regulerer luften som spyler glasset (air-wash) (2).

Under hvelvplaten har bakveggen permanente luftåpninger (3) som sørger for etterforbrenning.

Råd

Fyr aldri med åpen dør.

Hvis du fyrer lenge med svak varme, kan det dannes tjære og kreosot i skorsteinen. Tjære og kreosot er meget brennbart. Hvis det dannes for mye av disse stoffene, kan det oppstå pipebrann ved en plutselig høy temperatur. Ved å fyre kraftigere med jevne mellomrom, forsvinner eventuelle belegg av tjære og kreosot.

Dessuten kan det oppstå tjærebelegg på ildstedets glass og dør hvis man fyrer med for lav temperatur.

Ved en høyere utetemperatur er det derfor

▶ Reguler lufttilførselen med luftregulatoren.

Sekundærluftregulatoren tilfører forbrenningsluft og sørger samtidig for spyling av glasset for å redusere sotbelegget.

- Åpne de primære lufttilførselen midlertidig hvis det er utilstrekkelig lufttilførsel gjennom den sekundære lufttilførselen eller hvis du ønsker å stimulere bålet.

Det er bedre å legge inn litt ved med jevne mellomrom enn mange vedkubber på en gang.

Slukke bålet

Ikke legg på brensel og la ildstedet slukke av seg selv. Hvis man demper flammene ved å strupe lufttilførselen, frigjøres skadelige stoffer. La derfor ilden brenne ut av seg selv. Pass på bålet til det er slukket. Når bålet er helt slukket kan man lukke alle luftregulatorer.

Tømme aske

Etter fyring med ved oppstår det en relativt liten mengde aske. Dette askebedet er en god isolator brenselristen og gir bedre forbrenning. La derfor et askelag ligge på brenselristen.

Lufttilførselen gjennom brenselristen må imidlertid ikke hindres og aske må ikke akkumuleres bak en indre brennplate av støpejern. Fjern derfor regelmessig overskuddet av aske.

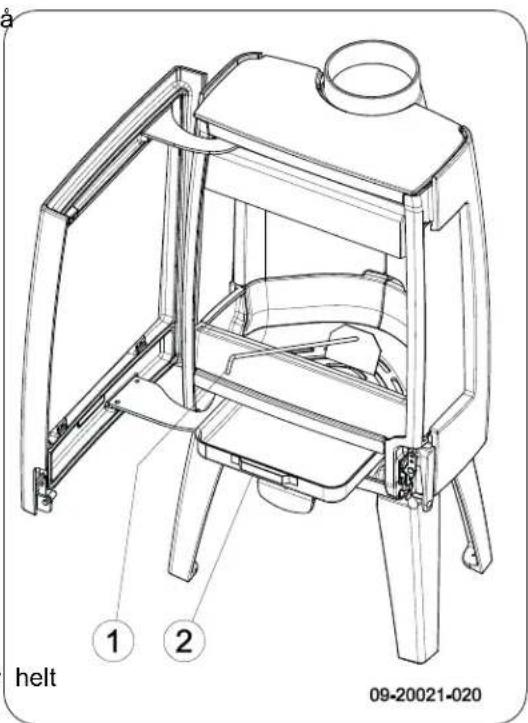

helt 1 2 09-20021-020

1. Åpne ildstedets dør.
2. Bruk askeraken til å skrape overflødig aske gjennom risten og ned i askeskuffen.
3. Ta ut askeskuffen ved hjelp av de medfølgende tynt hanskene og tøm den.
4. Sett askeskuffen tilbake og lukk døren til ildstedet.

Tåke

Tåke hindrer strømmen av røykgasser ut av skorsteinen. Det kan oppstå røyknedslag som gir plagsom lukt. Hvis det ikke er nødvendig, bør man ikke fyre i ildstedet mens det er tåke.

Løse problemer

Se vedlegget "Diagnoseskjema" for å løse eventuelle problemer i forbindelse med bruk av ildstedet.

Vedlikehold

Følg vedlikeholdsanvisningene i dette kapitlet for å holde ildstedet i god stand.

Skorstein

I mange land er det lovpålagt krav til kontroll og vedlikehold av skorsteinen.

▶ Ved starten av fyringssesingen: la en autorisert feier feie skorsteinenr.
I løpet av fyringssesongen og etter at skorsteinen Hvis glasset er grundig rengjort blir det mindre fort ikke har vært brukt på lang tid: skittent. Gå fram slik:
Etter avsluttet fyringssesong: tett skorsteinen med 1. Fjern støv og løstsittende sot med en tørr klut. en propp av avispapir. 2. Rengiør glasset med et rengigringsmiddel for
Hvis glasset er grundig rengjort blir det mindre fort skittent. Gå fram slik:
1. Fjern støv og løstsittende sot med en tørr klut.

Rengjøring og annet regelmessig vedlikehold

Ikke rengjør ildstedet mens det fremdeles er varmt.

Rengjør ildstedet utvendig med en tørr klut som ikke loer.

Etter at fyringssesongen er avsluttet kan ildstedet rengjøres grundig innvendig:

Fjern eventuelt brennplatene først. Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.
Rengjør eventuelt lufttilførselskanalene.
Fjern hvelvplaten øverst i ildstedet og gjør den ren

Kontroll av brennplater

De ildfaste brennplatene er forbruksdeler som utsettes for slitasje. Brennplatene av vermikulitt er sårbare. Pass på at du ikke støter borti brennplat med vedkubbene. Kontroller brennplatene med jevne mellomrom og skift dem om nødvendig.

Se kapitlet "Montering" for anvisninger om demontering og montering av brennplatene.

Det kan oppstå krakelering i de isolerende brennplatene av vermikulitt eller skamolx, men det reduserer ikke deres virkning.

Brennplater av støpejern holder lenge hvis du regelmessig fjerne asken som kan akkumuleres bak dem. Hvis man ikke fjerner asken som akkumuleres bak en plate av støpejern, kan ikke platen lenger avgi varme omgivelsene og platen kan bli deformert eller sprekke.

Ildstedet må aldri brukes uten de indre brennplatene.

Glass rengjøring

1. Rengjør glasset med et rengjøringsmiddel for ovnsglass:

a. Ha rengjøringsmiddel for ovnsglass på en kjøkkensvamp, påfør på hele glassoverflaten og la middelet virke litt.
b. Fjern skitten med en fuktig klut eller tørkepapir.

1. Rengjør glasset en gang til med et vanlig rengjøringsmiddel for glass.
2. Tørk glasset med en tørr klut eller tørkepapir.

Ikke bruk slipende eller etsende produkter til rengjøring av glasset.
Bruk husholdningshansker for å beskytte hendene.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

Unngå at det renner rengjøringsmiddel for ovnsglass mellom glasset og døren av støpejern.

Vedlikehold emaljert ildsted

Rengjør aldri ildstedet mens det er varmt. Det er best å rengjøre ildstedets emaljeoverflate med myk grønnsåpe og lunkent vann. Bruk minst mulig vann, og tørk godt av ildstedet for å unngå rustdannelse. Bruk aldri stålull eller slipemiddel. Sett aldri en vannkjele rett på et emaljert ildsted; bruk et kjeleunderlag for å unngå skader.

Smøring

Selv om støpejern er litt selvsmørende, må de bevegelige delene smøres regelmessig.

Smør de bevegelige delene (slik som til føringssystemer, hengseltapper, hendler og

luftregulatorer) med varmefast fett som kan kjøpeså endre avstanden der døren møter selve ildstedet. i spesialforretninger. Gå fram slik:

Etterbehandling av lakkskader

Små lakkskader kan behandles med varmebestand spesiallakk på sprayboks som kan leveres av din forhandler.

Etterbehandling av den emaljerte overflaten

Emaljering er en håndverksprosess som innebærer at det kan oppstå små fargeforskjeller og skader på 4 ildstedet. Ildstedene kontrolleres visuelt på fabrikken.

Det vil si at en kontrollør undersøker overflaten i 10 sekunder på 1 meter avstand.

Eventuelle skader som ikke synes under denne kontrollen regnes som OK. Til ildstedet medleveres varmebestandig spesiallakk som kan brukes til etterbehandling av mindre (transport-) skader.

Påfør den varmebestandige lakken i tynne lag og la den tørke godt før ildstedet brukes.

Noen emaljefarger kan være følsomme for temperaturendringer. Derfor kan det hende at fargen forandrer seg mens ildstedet brukes. Når ildstedet er avkjølt får emaljen den opprinnelige fargen igjen.
Hvis emaljerte overflater blir meget varme kan det oppstå krakelering. Dette er helt normalt og har ingen innflytelse på ildstedets virkning.

Sørg for at ikke ildstedet blir overbelastes. Ved overbelastning blir overflatetemperaturen ekstremt høy, og det kan oppstå permanent skade på emaljen.

Kontroller tetning

La kittet herde skikkelig før ildstedet brukes, ellers ekspanderer fuktigheten i kittet slik at det oppstår en ny lekkasje.

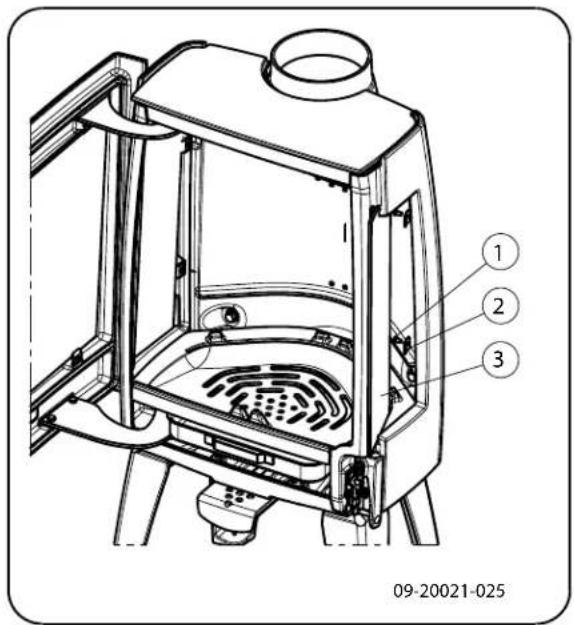

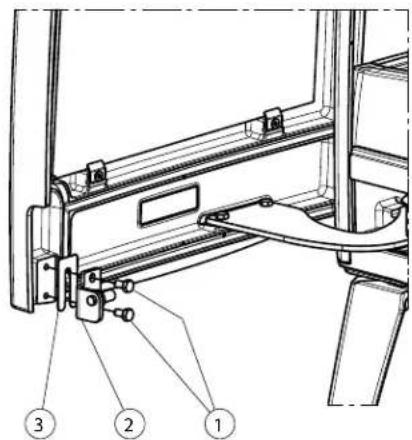

1. Åpne døren. Sluttstykket (2) er nå synlig og til-gjengelig, se neste figur.
2. Skru løs de to skruene (1) som sluttstykket er festet med.
3. Ved å fjerne et mellomstykke (3) bak sluttstykket (2) vil døren lukkes tettere. Hvis døren sluttstykke for tett kan du legge inn et ekstra mellomstykke bak lukkeren.
4. Skru fast de to skruene i sluttstykket igjen og lukk døren.

Hvis ildstedets glass er knust eller sprukket, må glasset skiftes før ildstedet brukes igjen.

For å skifte sideglasset må først alle paneler på innsiden av ildstedet og luftlederen fjernes.

Luftlederen er festet med en M8-mutter oppe i midten av ildstedet. Gå fram slik:

1. Skru løs de to glassfestene med delene (1) og (2) og fjern glasset (3), se neste figur.
2. Kontroller at glasset sitter tett og bytt om nødvendig ut tetningssnoren.
3. Plasser det nye glasset i falsen og skru glassfestene til.

09-20021-025

Reservedeler Sense

08 11 05 03 06 12 09 07 10 04 02 01 09-20021-013

Sense 100/103/200/203

Pos. Artikkelnr. Betegnelse Antall

01 03.66544.002 brenselrist 1
02 03.77429.002 kubbestopper 1 høyre bak
03 03.77428.000 kubbestopper 1 venstre bak
04 03.77425.002 kubbestopper 1 høyre

05 03.77424.002 kubbestopper 1 venstre
06 03.77423.002 kubbestopper 1
07 03.77523.000 brennplate høyre side bak
08 03.77522.000 brennplate venstre 1 side bak
09 03.76181.000 hvelvplate 1 brennplate
10 03.77525.000 brennplate høyre side
11 03.77524.002 brennplate venstre side
12 03.05216.000 askeskuff 1

Sense 300/303/400/403

Pos. Artikkelnr. Betegnelse Antall

01 03.66549.002 brenselrist 1
02 03.77444.002 kubbestopper 1 høyre bak
03 03.77443.000 kubbestopper 1 venstre bak
04 03.77442.002 kubbestopper 1 høyre
05 03.77441.002 kubbestopper 1 venstre
06 03.77440.002 kubbestopper 1
07 03.77548.000 brennplate høyre side bak
08 03.77547.000 brennplate venstre 1 side bak
09 03.76188.000 hvelvplate 1 brennplate
10 03.77550.000 brennplate høyre side
11 03.77549.002 brennplate venstre side 1
12 03.05216.000 askeskuff 1

Vedlegg 1: Tekniske data

Modell	Sense100/103/200/203	Sense100/103/200/203	Sense300/303/400/403
Nominell effekt 4,9 kW 7,0 kW	9,0 kW
Skorsteinstilkobling (diameter) 15	0 mm 150 mm 150 mm
Vekt 105 kg - 125 kg 105 kg	- 125 kg 150 kg - 180 kg
Anbefalt brensel	Ved	Ved	Ved
Kjennetegn brensel, maks. lengde	33 cm	33 cm	40 cm
Massestrøm av røykgasser	4,5 g/s	5,1 g/s	7,3 g/s
Røykgasstemperatur målt i måleseksjonen	247 °C	274 °C	274 °C
Temperatur målt ved ovnens uttak	317 °C	351 °C	352 °C
Minimum skorsteinstrekk	12 Pa	12 Pa	12 Pa
CO-utslipp (13 % _2 )	0,18 %	0,07 %	0,08 %
NOx-utslipp (13 % _2 )	81 mg/Nm ^3	89 mg/Nm ^3	75 mg/Nm ^3
CO-utslipp (13 % _2 )	173 mg/Nm ^3	76 mg/Nm ^3	69 mg/Nm ^3
Partikkelutslipp	27 mg/Nm ^3	25 mg/Nm ^3	19 mg/Nm ^3
Partikkelutslipp i henhold til NS3058-NS3059	2,87 g/kg	2,87 g/kg	4,7 gr/kg
Virkningsgrad	79,5 %	80 %	80 %

Dovre peisovn type Sense er testet, og vurdert med utstedelse av brannteknisk produktdokumentasjon fra Norges branntekniske laboratorium (NBL). Dette bekrefter at produktet tilfredstiller kravene i norske forskrifter.

Produktdokumentasjon SINTEF 110-0401 er gjengitt på internett:nbl.sintef.no.

Produktdokumentasjon betinger at montering og bruk følger akseptert monterings- og brukerveiledning.

Monteringsveiledningen skal inngå som en del av dokumentasjonen av bygget.

Typeskilt

NB! Det medsendte typeskiltet med godkjenningsnummer merket NO, skal anbringes på ildstedet.

Vedlegg 2: Mål

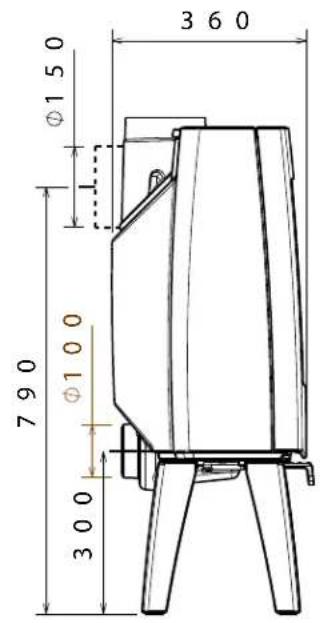

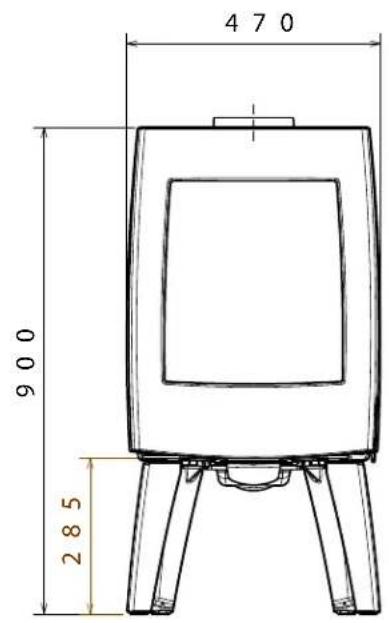

Sense 100

470 900 285

3 6 0 Ø1 5 0 7 9 0 Ø1 0 0 3 0 0

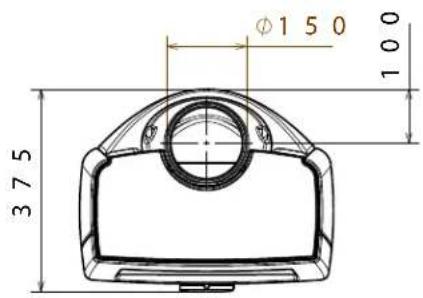

Ø1 5 0 3 7 5 1 0 0

09-20021-001

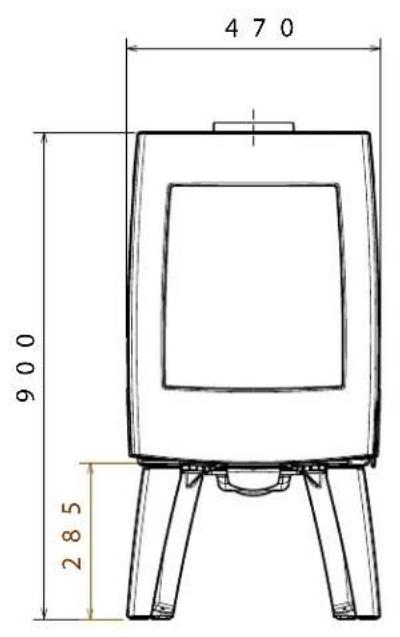

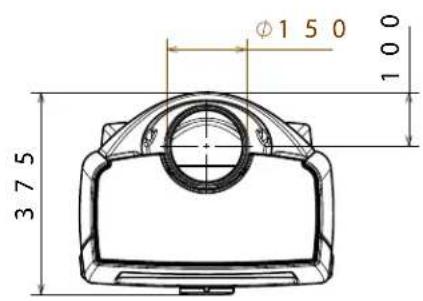

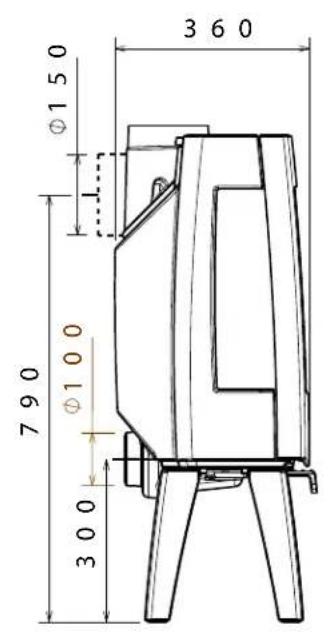

Sense 103

470 900 285

3 6 0 Ø150 Ø100 7 9 0 Ø300

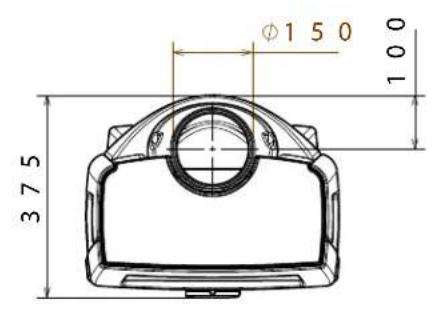

φ1 5 0 3 7 5 1 0 0

09-20021-002

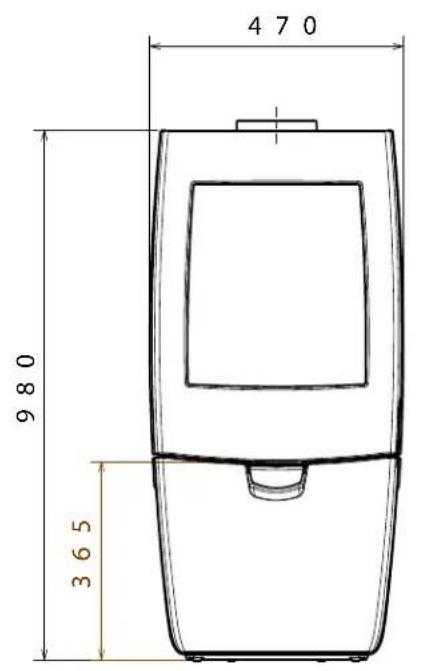

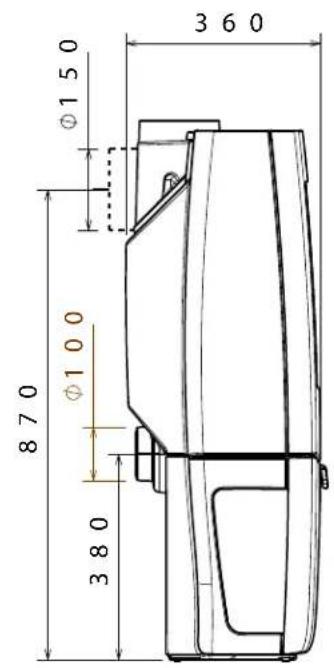

Sense 200

470 980 365

360 Ø150 Ø100 870 Ø100 380

φ1 5 0 3 7 5 1 0 0

09-20021-003

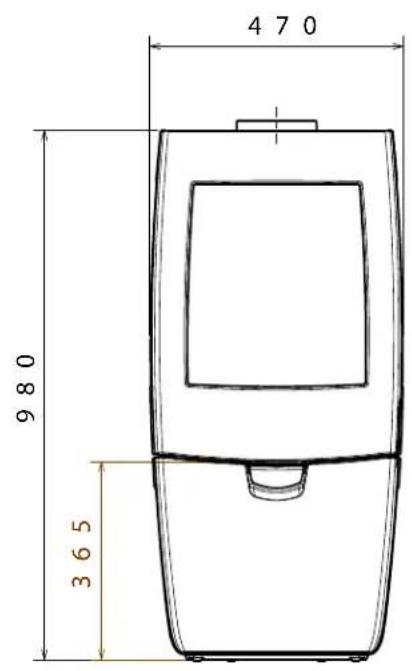

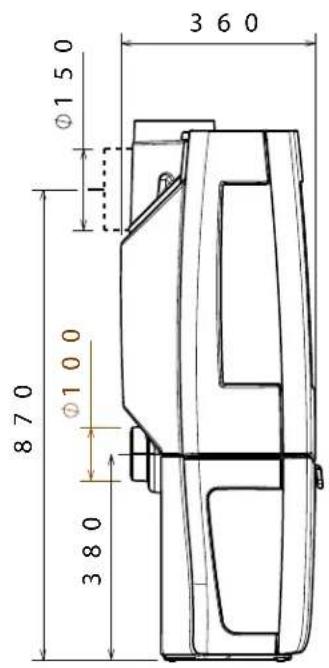

Sense 203

470 980 365

360 Ø150 Ø100 Ø100 870 380

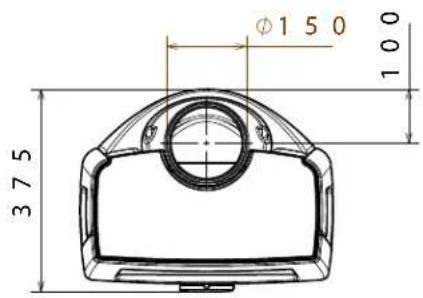

Ø1 50 375 100

09-20021-004

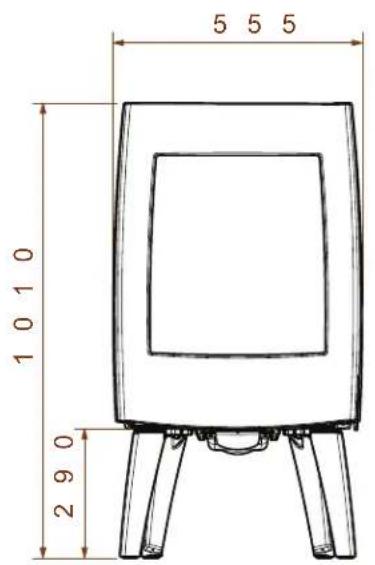

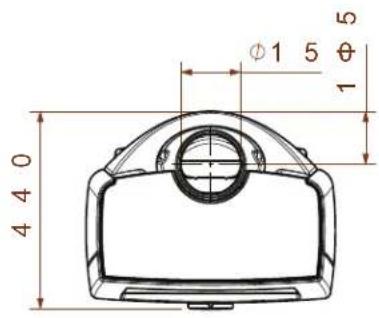

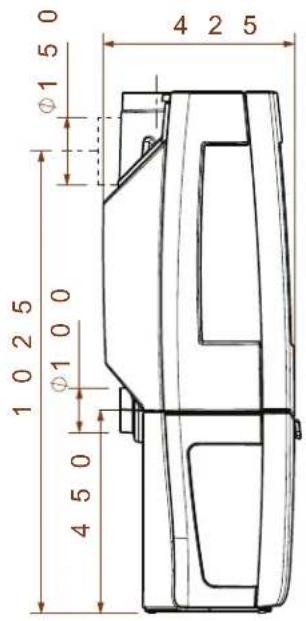

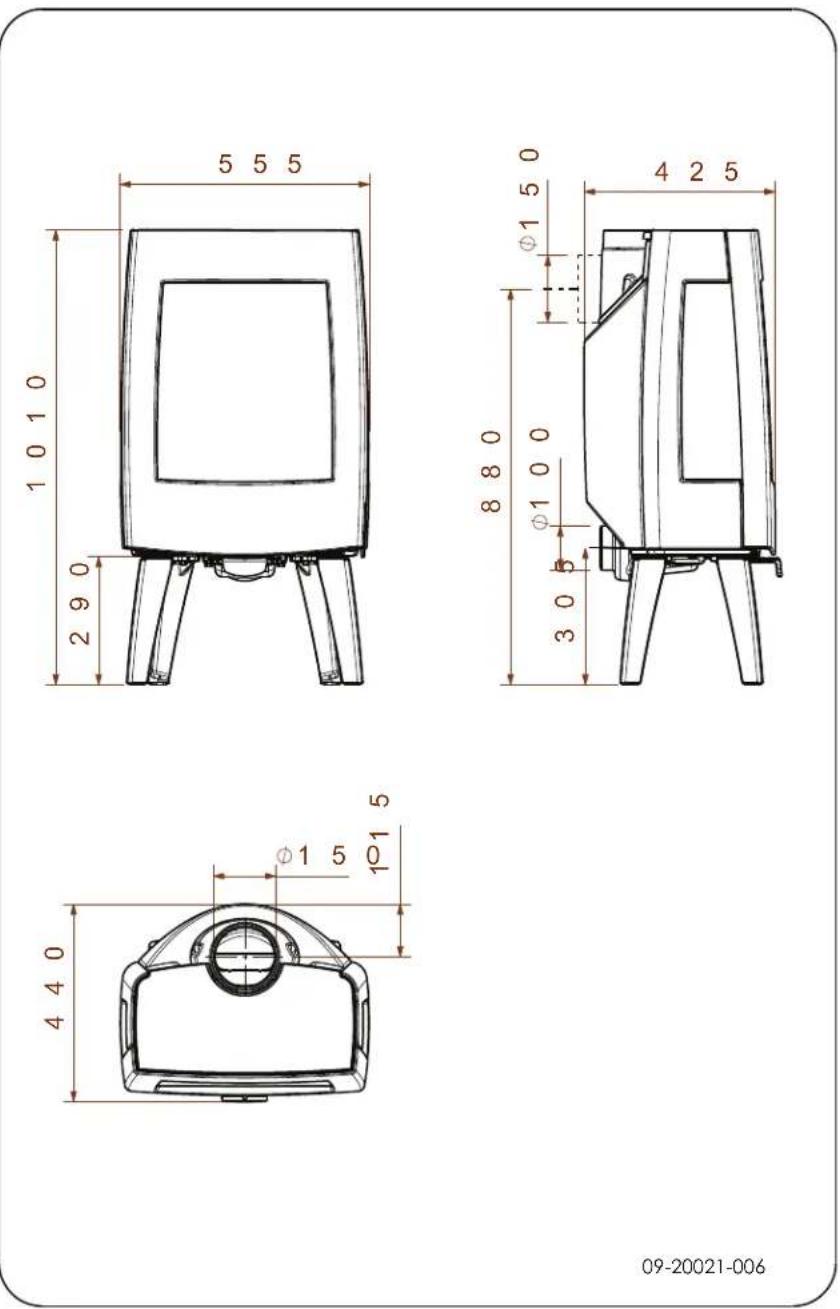

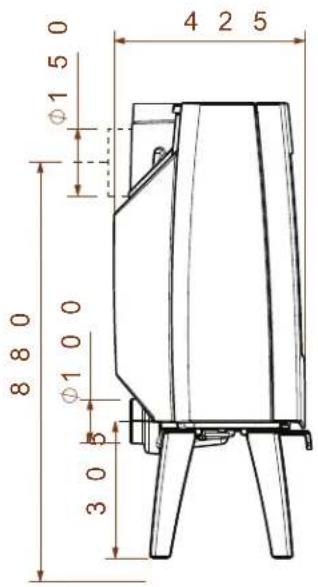

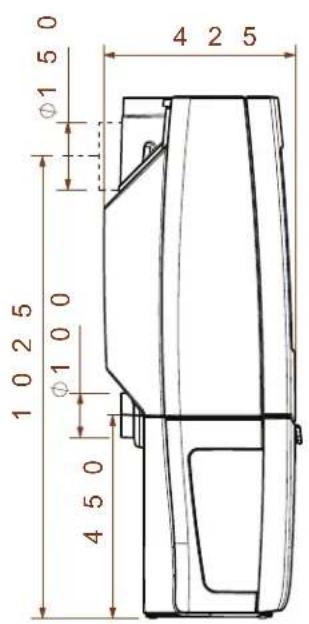

Sense 300

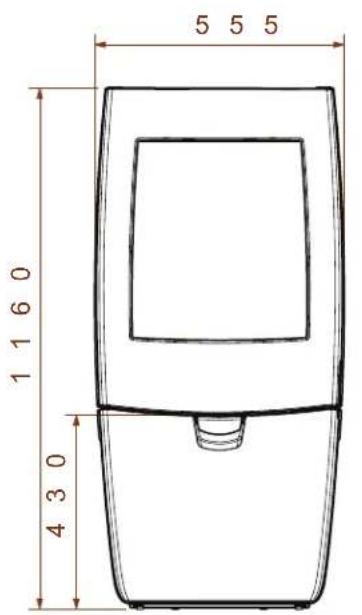

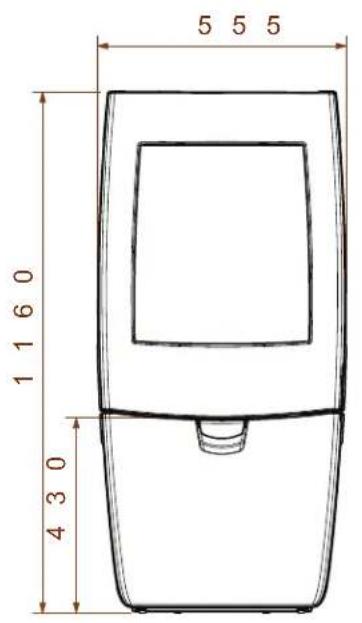

5 5 5 10 10 29 0

0 1 5 Ø1 Ø1 0 0 8 8 0 3 0 4 2 5

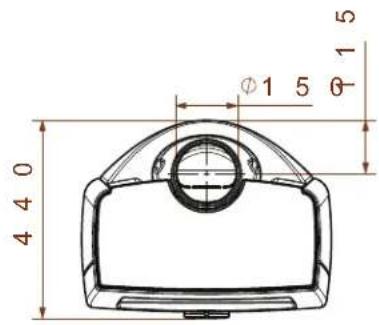

4 4 0 Φ1 5 θ 1 5

09-20021-005

09-20021-006

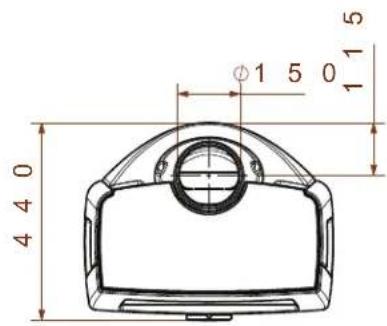

Sense 400

5 5 5 1 1 6 0 4 3 0

10 25 Ø1 5 0 Ø1 0 0 Ø1 0 0 4 5 0 4 2 5

4 4 0 Ø1 5 6 1 5

09-20021-007

5 5 5 1 1 6 0 4 3 0

4 2 5 1 0 2 5 Ø1 5 0 Ø1 0 0 Ø1 0 0 4 5 0

4 4 0 Ø1 5 0 1 1 5

09-20021-008

Vedlegg 3: Avstand til brennbart materiale

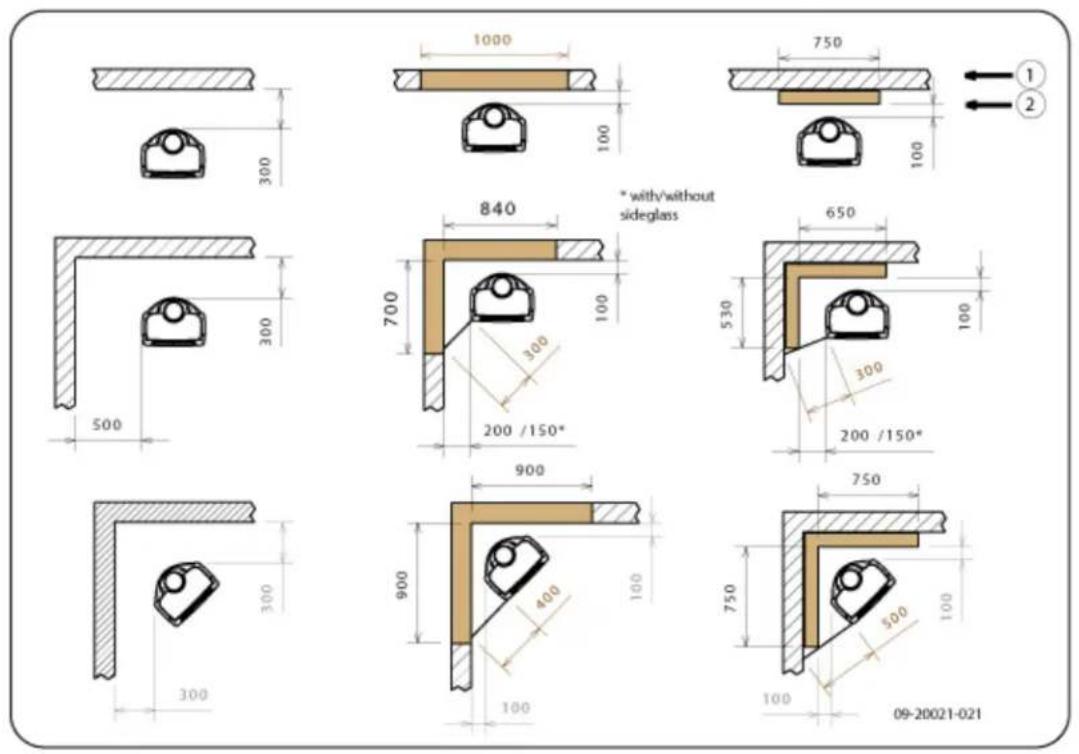

Sense 100/103/200/203 4,9 kW - 7 kW - Minimumsmål i millimeter fo utførelse uten varmeskjold

1000 750 100 300 840 * with/without sideglass 650 700 100 530 300 200 /150* 900 750 900 400 100 300 100 750 500 100 100 300 500 09-20021-021

1 Brennbart materiale

2 Ubrennbart materiale 100 mm

NB! For å sikre tilførselen av forbrenningsluft, må avstanden mellom rørstussen for frisklufttilførsel og veggen være minst 20 mm, når det ikke er tilkoblet noen frisklufttilførsel. Hvis det er nødvendig kan rørstussen demonteres.

Sense 100/103/200/203 4,9 kW - 7 kW - Minimumsmål i millimeter fo utførelse uten varmeskjold

1000 20 750 20 1 2 * with/without sideglass 630 20 650 475 20 300 300 200 /150* 200 /150* 900 400 100 900 100 750 500 100 300 300 100 750 100 100 09-20021-022

1 Brennbart materiale

2 Ubrennbart materiale 100 mm

NB! For å sikre tilførselen av forbrenningsluft, må avstanden mellom rørstussen for frisklufttilførsel og veggen være minst 20 mm, når det ikke er tilkoblet noen frisklufttilførsel. Hvis det er nødvendig kan rørstussen demonteres.

Sense 300/303/400/403 - 9 kW - Minimumsmål i millimeter for utførels uten varmeskjold

* with/without sideglass 09-20021-031

Sense 300/303/400/403 - 9 kW - Minimumsmål i millimeter for utførels uten varmeskjold

* with/without sideglass 09-20021-032

Sense - Mål ubrennbar gulvplate

B B A 09-20021-030

	A (mm)	B (mm)
Din 18891 500 300
Tyskland 500 300
Finland 400 100
Norge 300 5

Vedlegg 4: Diagnoseskjema

					Problem
●					Veden fortsetter ikke å brenne
	●				For dårlig varme
		●			Ildstedet ryker inn under påfylling
			●		Ildstedet brenner for kraftig, vanskelig å regulere
				●	Sotdannelse på glass
					mulig årsak mulig løsning
●	●	●		●	For dårlig trekk	En kald skorstein gir ofte for dårlig trekk. Følg instruksjonene for opptenning i kapitlet "Bruk"; åpne et vindu.
●	●	●		●	For fuktig ved Bruk ved med maks. 17 % fuktighet.
●	●	●		●	For stor ved	Bruk finkløyvd opptenningsved med en omkrets på rundt 3 cm, lengde maks 30 cm.
●	●	●	●	●	Veden er lagt feil	Veden er lagt i slik at det kan strømme tilstrekkelig med luft mellom vedskiene (løst ilegg, se "Fyring med ved").
●	●	●		●	For dårlig trekk i skorsteinen	Kontroller at skorsteinen oppfyller betingelsene: Minst 4 meter høy, riktig diameter, godt isolert, glatt innvendig, ikke for mange bend, ingen hindringer i skorsteinen (fulgereir, for mye sotbelegg), luftett (uten sprekker).
●	●	●		●	Skorsteinens utløp er ikke riktig	Tilstrekkelig høyde over taket, ingen hindringer i nærheten.
●	●	●	●	●	Luftregulatorer feil innstilt Åpne luftregulatorene helt.
●	●	●		●	Ildstedets tilknytning til skorsteinen er ikke riktig	Tilknytningen må være luftett.
●	●	●		●	Undertrykk i rommet der ildstedet står	Slå av kjøkkenvifte.
●	●	●		●	Utilstrekkelig tilførsel av forbrenningsluft	Sørg for tilstrekkelig tilførsel av frisk luft, bruk om nødvendig tilknytningen for direkte tilførsel av forbrenningsluft.
●	●	●		●	Ugunstige værforhold?-Inversjon (omvendt luftstrøm i skorsteinen pga. høy utetemperatur), ekstrem vindhastighet	Ved inversjon frarådes bruk av ildstedet. Monter eventuelt skorsteinshatt på skorsteinen.
		●			Trekk i rommet der ildstedet står	Unngå trekk i rommet; ildstedet må ikke plasseres i nærheten av en dør eller varmluftkanaler.
				●	Flammer berører glasset	Pass på at veden ikke ligger for nær glasset. Steng den primære luftregulatoren enda mer.
			●		Ildstedet lekker luft	Kontroller tetningen til ildstedets dør samt ildstedets sprekker.

GARANTI

Informasjon vedr. garantibestemmelser ligger i ildstedskatalog og på vår nettsside:

www.dovrepeisen.no

KONTROLLSKJEMA

DET ER MONTERT ET ILDSTED:

av type DOVRE SENSE

på eiendommen til:......

Adresse:

Postadresse:

G.nr...... Br.nr:...... Telefon:......

Følgende ble kontrollert under installasjonen:

KONTROLLPUNKTER

Er ildstedet montert etter monteringsanvisning?

Kontrollert avstand til brannmur?

Kontrollert avstand til brennbart materiale?

Tåler gulvet vekten av ildsted?

Er ildstedet sikret tilstrekkelig tilførsel av

forbrenningsluft?

Finnes monteringsanvisningen på byggeplass?

JA NEI

Installert:

Sted Dato Eiers og evt. installators signatur

KONTROLL-ERKLÆRING

Installasjonen er kontrollert ved hjelp av

Utfylt sjekkliste

Visuell kontroll

Røykpatron

Videokamera

Annet:

Installasjonen er kontrollert og funnet i orden:

Sted Dato Kontrollør

NB! DET ER ET MYNDIGHETSKRAV AT KONTROLLERKLÆRING FINNES OG AT EIER

SKAL MELDE FRA TIL KOMMUNEN (FEIERVESEN) NÅR DET HAR VÅRT INSTALLERT NYTT

ILDSTED ELLER FORETATT ANDRE VESENTLIGE ENDRINGER VED FYRINGSANLEGGET.

S∅RG FOR AT DETTE SKJEMA BLIR UTFYLT, OG TA GODT VARE PÅ DET SAMMEN MED

MONTERINGS- OG BRUKSANVISNINGEN. DETTE ER ET VERDIPAPIR FOR BOLIGEN.

Kopi av denne siden sendes til feiervesenet i din kommune for registrering.

Notater

Indeks

A

Advarsel 18

rengjøringsmiddel for ovnsglass.20.....

sotbrann .15

varm overflate.10......

ventilasjon 10-11

Åpne

askeskuff 19

dør 13

Askeskuff

åpne 19

B

Bartre 16

Brannsikkerhet

avstand til brennbart materiale 32

gulv 11

møbler 11

vegger 11

Brennbart materiale

avstand til 32

Brennstoff

fylle 17, 19

Brensel

nødvendig mengde 19

passende .15....

påfylling 18

uegnet 15

ved 16

Bål

slukke 19

Bålet slukker 19

D

Direkte tilførsel av forbrenningsluft

tilknytning til 15

Dør

justere 21

lukking 21

pakning 21

sluttstykke 21

åpne 13

Dørpakning 21

E

Emalje

vedlikehold 20

eventuelle problemer 19

F

Feiing av skorsteinen 20

Fett til smøring.... 20

Fjerne

aske 19

indre brennplater 13

Fjerne aske 19

Frisklufttilførsel 15

Fylle brennstoff 17, 19

Fyllhøyde ildsted....18

Fyre

fylle brennstoff 17, 19

Fyring

for dårlig varme 37

ildstedet brenner for kraftig 37

ildstedet er vanskelig å regulere 37

opptenning 16

utilstrekkelig varme 19

G

Glass

bytt ut 21

rengjøring 20

skadet 21

sotdannelse 37

sprukket 21

Glassdør

rengjøring 20

Gulv

brannsikkerhet 11

bæreevne 11

Gulvets bæreevne 11

Gulvteppe 11

H

Indre brennplater av støpejern.13....

K

Kreosot 18

L

Lagring av ved 16
Lakk .15....
Legg vedskier 17
Lufte ilden....19
Luftlekkasje 21
Luftregulatorer .16....
Luftregulering 18

M

Montere varmeskjold .14..... Mål .... 24

N

Nominell effekt 19, 23

0

Oppstilling mål 24

Opptenning 16

Opptenningsbål 16

Opptenningsved 37

Overflatefinsh, vedlikehold 21

P

Partikkelutslipp 23
Passende brensel 15
Pipebrann 18
Primær luftregulator 16
Problemløsning 37
Påfylling av brensel ildstedet ryker inn.... 37

R

Regulere lufttilførsel.... 19

Regulering av forbrenningsluft 18

Rengjøre ildsted 20

Rengjøring glass 20

Rengjøringsmiddel for glass 20

Ruter sotdannelse 37

Røyk ved første gangs bruk.... 15

Røykgass temperatur 5, 7, 9, 23

Røykgasser gjennomstrømming 23

Rå ved....16

S

Sekundær luftregulator 16

Skade 12

Skifte ut glass ......21

Skorstein høyde ..... 11 krav ..... 10 montering til..... 15 tilkoblingsdiameter ..... 23 vedlikehold .20.....

Skorsteinshatt 11

Skorsteinstilkobling bakside .... 14 overside .... 14

Sluttstykke mellomstykke ....21

Smøring 20

Sprekker i ildstedet.... 21

T

Temperatur....23

Tilbakeslag av røyk 10

Tilførsel av forbrenningsluft utentra.... 11

Tilkoble mål 24

Tilkobling til frisklufttilførsel 15

Tilkobling til skorstein baksiden 14 på baksiden 14

Tilkoblingsstussen tilkobling til skorstein..14....

Tjære 18 Trekk 23

Tømming av aske.19. Tørking av ved.16.

Ved 16 egnet type 16 fortsetter ikke å brenne 37 oppbevaring 16 rå 16 tørking 16

Vedlikehold emalje ....20 ildfaste indre brennplater....20 rengjøre ildsted....20 rengjøring av glass....20 skorstein....20 smøring....20 tetning....21

Vegger brannsikkerhet .1.1..... Vekt ....

Ventilasjon ....11 tilkobling frisklufttilførsel....15 tommelfingerregel....11

Ventilasjonsrist .... 11 Vermikulitt ildfast .... 13
