MANUALE UTENTE Sense 300 DOVRE
Dimensions 26
Dommages 13
É
Émail entretien 22
Dichiarazione di prestazione 4
Dichiarazione di prestazione 6
Dichiarazione di prestazione...8.....
Sicurezza 10
Requisiti per l'installazione...10
Generalità 10
Canna fumaria 10
Aerazione dell'ambiente 11.
Pavimento e pareti 12....
Descrizione del prodotto 12
Installazione 13
Preparazione generale 13
Preparazione del collegamento alla canna
fumaria 14
Preparazione del collegamento alla presa
d'aria esterna 15
Installazione e collegamento 16....
Uso 16
Prima accensione 16
Combustibile 16
Accensione 17

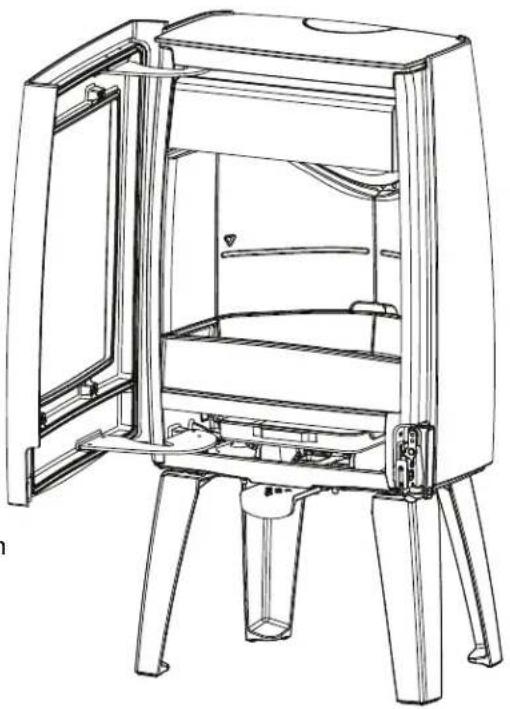

Quantità massima di legna 17
Funzionamento a legna 18
Regolazione dell'aria di combustione 19
Estinguere il fuoco 20
Rimozione della cenere 20
Foschia e nebbia 21
Eventuali problemi 21
Manutenzione 21
Canna fumaria 21
Pulizia e manutenzione periodica 21

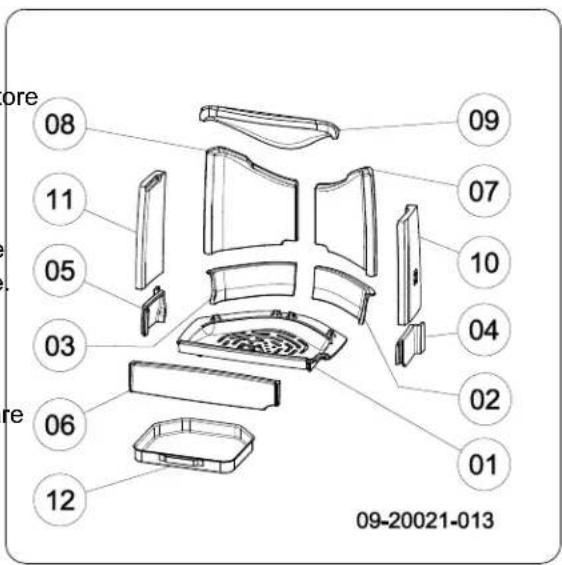

Parti di ricambio Sense 23
Allegato 1: Dati tecnici 25

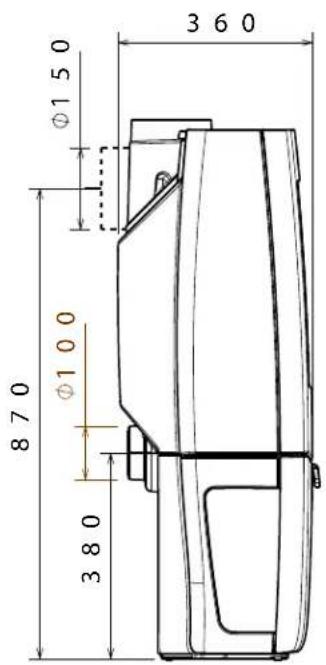

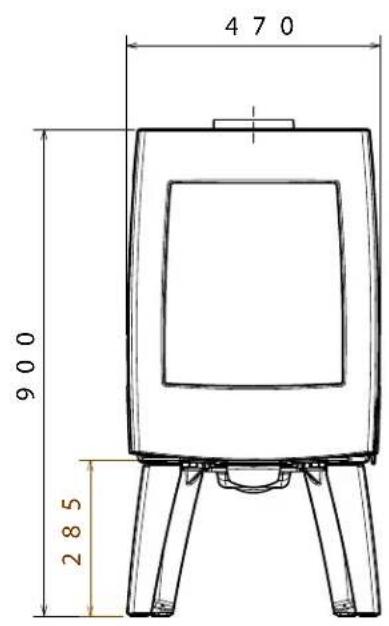

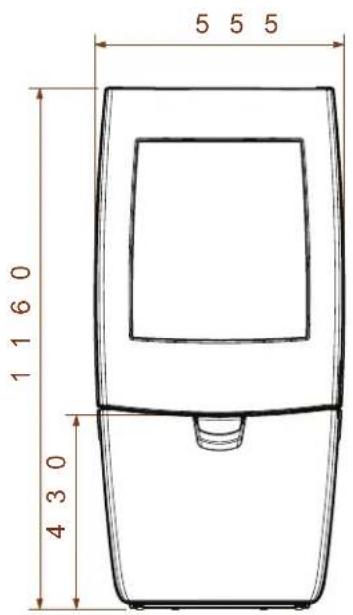

Allegato 2: Dimensioni.... 26

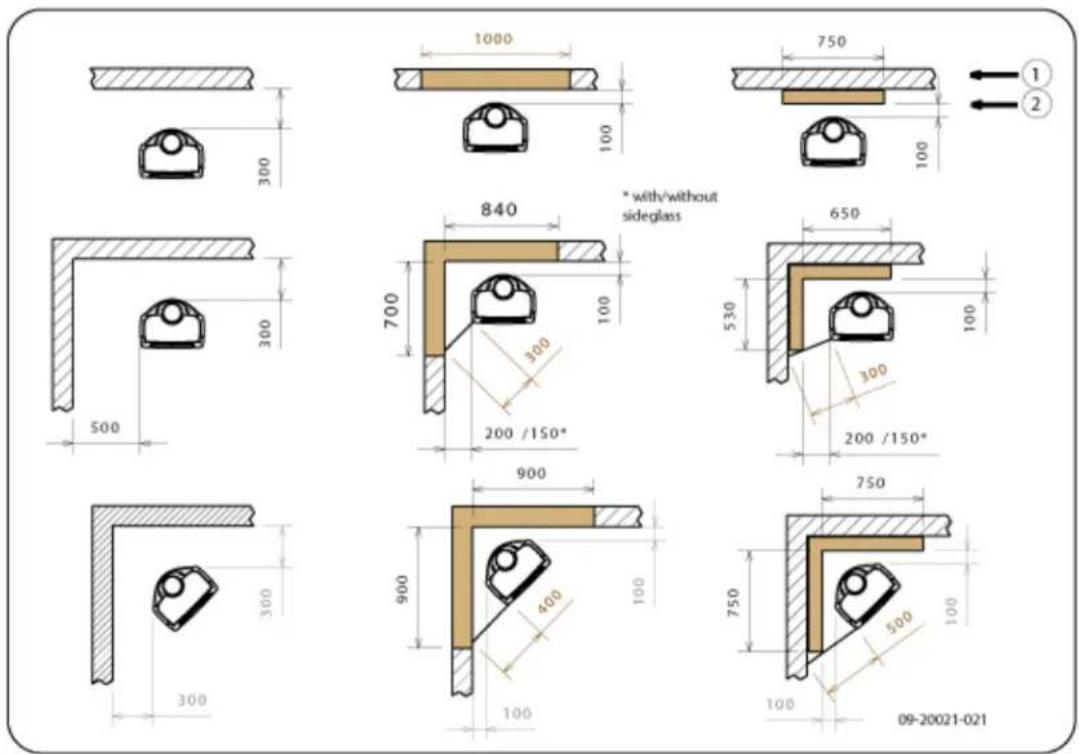

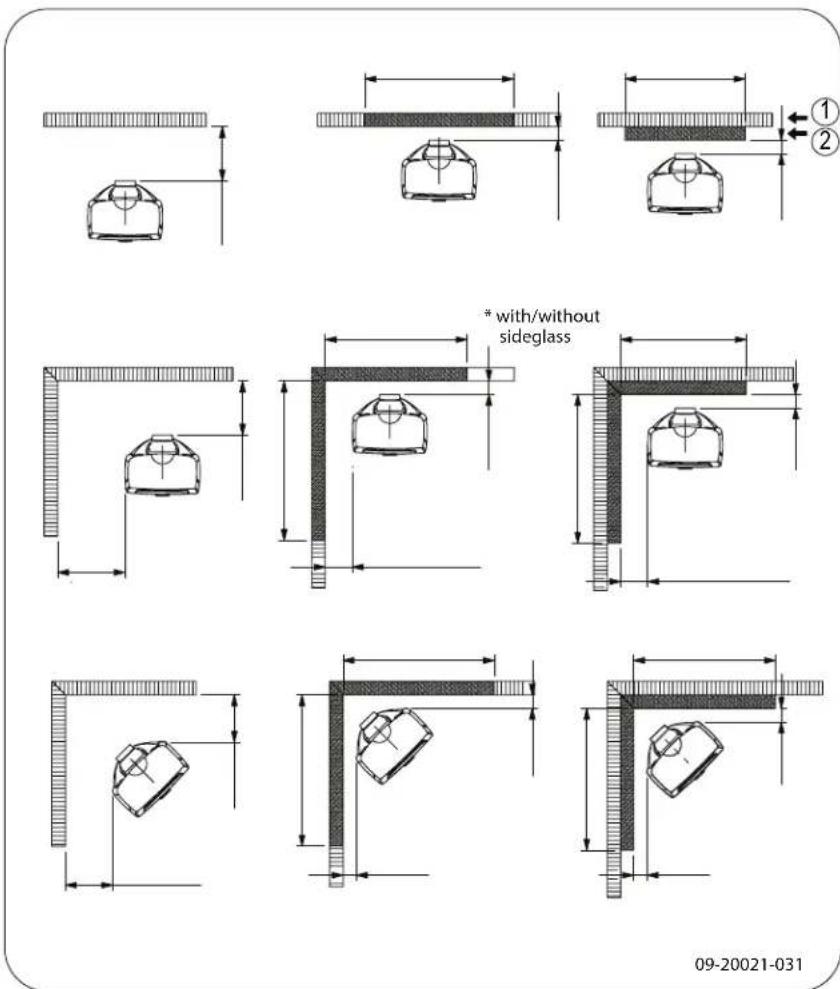

Allegato 3: Distanza da materiali
infiammabili 34
Allegato 4: Schema diagnostico.... 39
Indice 40
Introduzione
Gentile cliente,
Acquistando questo apparecchio da riscaldamento di DOVRE, Lei ha scelto un prodotto di alta qualità. Questo prodotto fa parte di una nuova generazione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sia il calore di convezione sia quello di irraggiamento.
Il Suo apparecchio DOVRE è stato realizzato con processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregolarità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e deve essere collegato ermeticamente a una canna fumaria funzionante.
Le consigliamo di affidare l'installazione dell'apparecchio a un tecnico qualificato.
DOVRE declina ogni responsabilità per problemi o danni causati da un'installazione non a regola d'arte.
Per l'installazione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.
Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.
© 2014 DOVRE NV
Dichiarazione di prestazione
In conformità al Regolamento sui prodotti da costruzione 305/2011
N. 033-CPR-2013
- Codice di identificazione unico del tipo di prodotto:
Sense 100 - 200 / 4,9 kW
- Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:
Numero di serie unico.
- Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:
Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.
- Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:
-
Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:
-
Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:
Sistema 3
- Se la dichiarazione di prestazione fa riferimento a un prodotto da costruzione che rientra in norma armonizzata:
L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.
-
Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:
-
Prestazioni dichiarate:
| La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007 | |
| Caratteristiche essenziali Prestazioni Legna | |
| Misure antincendio | |
| Resistenza al fuoco A1 | |
| Distanza da materiali infiammabili | Distanza minima in mmRetro: 300Lato: 500 |
| Rischio di caduta di brace Conforme | |
| Emissione prodotti della combustione CO: 0,18% (13% O _2 ) | |
| Temperatura della superficie Conforme | |
| Sicurezza elettrica - | |
| Facile da pulire | Conforme |
| Pressione massima di servizio | - |
| Temperatura dei fumi di combustione in caso di potenza termica nominale | 247 °C |
| Resistenza meccanica (sostenere il peso della canna fumaria) | Non stabilito |
| Potenza nominale | 4,9 kW |
| Rendimento | 79,5% |
- Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.
La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:
Tom Gehem
CEO
Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.
DOVRE N.V.
Dichiarazione di prestazione
In conformità al Regolamento sui prodotti da costruzione 305/2011
N. 032-CPR-2013
- Codice di identificazione unico del tipo di prodotto:
Sense 100 - 200 / 7 kW
- Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:
Numero di serie unico.
- Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:
Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.
- Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:
-
Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:
-
Il sistema o i sistemi per la valutazione e la verifica della costanza della prestazione del p costruzione, menzionati nell'allegato V:
Sistema 3
- Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:
L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.
-
Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:
-
Prestazioni dichiarate:
| La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007 | |
| Caratteristiche essenziali Prestazioni Legna | |
| Misure antincendio | |
| Resistenza al fuoco A1 | |
| Distanza da materiali infiammabili | Distanza minima in mmRetro: 300Lato: 500 |
| Rischio di caduta di brace Conforme | |
| Emissione prodotti della combustione CO: 0,07% (13% O _2 ) | |
| Temperatura della superficie Conforme | |
| Sicurezza elettrica - | |
| Facile da pulire | Conforme |
| Pressione massima di servizio | - |
| Temperatura dei fumi di combustione in caso di potenza termica nominale | 274 °C |
| Resistenza meccanica (sostenere il peso della canna fumaria) | Non stabilito |
| Potenza termica nominale | 7 kW |
| Rendimento | 80,0% |
- Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.
La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:
Tom Gehem
CEO
Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.
DOVRE N.V.
Dichiarazione di prestazione
In conformità al Regolamento sui prodotti da costruzione 305/2011
N. 041-CPR-2014
- Codice di identificazione unico del tipo di prodotto:
Sense 300 - 400 / 9 kW
- Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:
Numero di serie unico.
- Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:
Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.
- Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:
-
Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:
-
Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:
Sistema 3
- Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:
L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20140117.
-
Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:
-
Prestazioni dichiarate:
| La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007 | |
| Caratteristiche essenziali Prestazioni Legna | |
| Misure antincendio | |
| Resistenza al fuoco A1 | |
| Distanza da materiali infiammabili | Distanza minima in mmRetro: 400Lato: 500 |
| Rischio di caduta di brace Conforme | |
| Emissione prodotti della combustione CO: 0,08% (13% O _2 ) | |
| Temperatura della superficie Conforme | |
| Sicurezza elettrica - | |
| Facile da pulire | Conforme |
| Pressione massima di servizio | - |
| Temperatura dei fumi di combustione in caso di potenza termica nominale | 216 °C |
| Resistenza meccanica (sostenere il peso della canna fumaria) | Non stabilito |
| Potenza termica nominale | 9 kW |
| Rendimento | 80 % |
- Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.
La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:
Tom Gehem
CEO
Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.
DOVRE N.V.
Attenzione! È obbligatoria l'osservanza di tutte le norme di sicurezza.
Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione in dotazione, prima di mettere in funzione l'apparecchio.
L'apparecchio deve essere installato in conformità alle disposizioni tecniche e di legge vigenti nel Suo paese.
Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quelle riferibili alla normativa europea.
Si consiglia di affidare l'installazione dell'apparecchio a un tecnico qualificato che costantemente informato sulle disposizioni e sulle norme vigenti.
L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100°C)! Usare un quanto isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.
Provvedere a un'adeguata protezione se bambini piccoli, invalidi, anziani o animali si trovano in prossimità dell'apparecchio.
Le distanze di sicurezza da materiali infiammabili devono essere rigorosamente rispettate.
Non collocare tende, indumenti, biancheria o altri materiali infiammabili sopra o nelle vicinanze dell'apparecchio.
Non usare sostanze infiammabili o esplosive nelle vicinanze della stufa accesa.
Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.
In caso di incendio della canna fumaria: chiudere le prese d'aria dell'apparecchio e chiamare i vigili del fuoco.
Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.
Non esercitare una forza eccessiva sulla porta, evitare che i bambini la aprano, non posizionarsi mai davanti alla porta aperta e non appoggiarvi oggetti pesanti. In questo modo si evita che l'apparecchio si ribalti.
Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale. Per ulteriori informazioni sull'aerazione, si veda il capitolo "Requisiti per l'installazione".
Requisiti per l'installazione
Generalità
L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.
Per le dimensioni di collegamento: si veda l'allegato "Dati tecnici".
I vigili del fuoco e/o la società di assicurazione possono informarla relativamente a eventuali requisiti e prescrizioni particolari.
Canna fumaria
La canna fumaria serve per:
L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.
L'aria calda presente nella canna fumaria tende a salire in alto perché è più leggera dell'aria esterna.
L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.
^a Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Il danno causato da ritorno di fumo è escluso dalla garanzia.
Non collegare più di un apparecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali. In caso di due collegamenti, provvedere a mantenere tra di essi un dislivello minimo di 200 mm.
La parte terminale della canna fumaria deve essere situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.
La parte che emerge dal tetto dell'edificio deve essere opportunamente isolata.
Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene parametri per il calcolo della capacità di camini e canne fumarie.
La canna fumaria deve avere un'altezza minima di 4 metri.
Di norma, il comignolo deve superare di 60 cm il colmo del tetto.
La canna fumaria deve soddisfare i seguenti requisiti:
Quando il colmo del tetto dista più di 3 metri dalla canna fumaria: mantenere le misure indicate nella figura seguente. A = il punto più alto del tetto entro una distanza di 3 metri.
La canna fumaria deve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
▶ Deve essere pulita e perfettamente a tenuta stagna, con una sufficiente capacità di tiraggio.
Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.


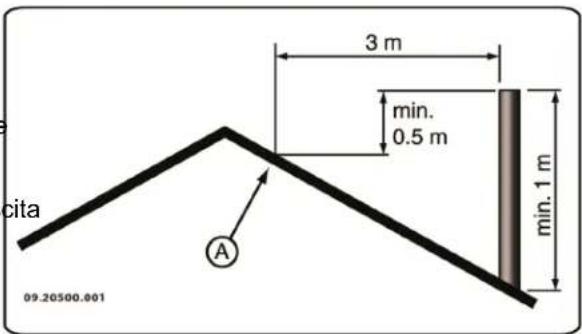

cita 3 m min. 0.5 m min. 1 m A 09.20500.001Il percorso della canna fumaria - a partire dall'us dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuazione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contenute, onde evitare che i fumi di combustioni si raffreddino eccessivamente diminuendo così il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebbe corrispondere a quello del manicotto di collegamento.
Per il diametro nominale: si veda l'allegato "Dati tecnici". Quando la canna fumaria è ben isolata, è consentito anche un diametro maggiore (al massimo il doppio del diametro del manicotto di collegamento).
Il diametro (superficie) del canale dei fumi deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
Nell'applicare un cappello antipioggia/cappello di aspirazione alla canna fumaria: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuazione dei prodotti di combustione.
Aerazione dell'ambiente
Per garantire una regolare combustione, l'apparecchio ha bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato, attraverso le prese dell'aria regolabili.
In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale.
La regola prescrive un apporto d'aria pari a 5,5 cm²/kW. Si dovrà provvedere a un'aerazione supplementare:
Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di ventilazione meccanica forzata, a.e. un sistema di ventilazione centralizzato o una cappa nell'angolo cottura.
L'aerazione può essere migliorata installando una griglia di aerazione nella parete esterna dell'edificio.
Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciuguatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli durante il funzionamento della stufa.
Per ulteriori requisiti antincendio, si veda l'allegato "Distanza da materiale infiammabile".
Descrizione del prodotto
È possibile collegare l'apparecchio a una presa d'aria esterna tramite un apposito set in dotazione. In tal caso gli accorgimenti per l'aerazione supplementare possono essere omessi.
Pavimento e pareti
La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio: si veda l'allegato "Dati tecnici".
Pavimenti in materiale infiammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale infiammabile".
Prima di posare la piastra salvapavimenti, rimuovere materiali infiammabili come linoleum, moquette, ecc.
Assicurarsi che la distanza tra la stufa e materiali infiammabili, come pareti e mobili di legno, sia sufficiente.
Si deve tener conto del fatto che anche il tubo di collegamento emana calore. Assicurarsi che la distanza tra il tubo di collegamento e i materiali infiammabili sia sufficiente. Per un tubo semplice tale distanza deve essere almeno tre volte il diametro del tubo stesso. Qualora il tubo sia provvisto di rivestimento, la distanza si riduce a una volta il diametro.
Tenere tappeti e moquette a una distanza minima di 80 cm dal focolare.
Il pavimento davanti alla stufa deve essere protetto contro la caduta di cenere ardente per mezzo di una piastra salvapavimenti ignifuga. La piastra deve soddisfare i requisiti stabiliti dalle norme nazionali.

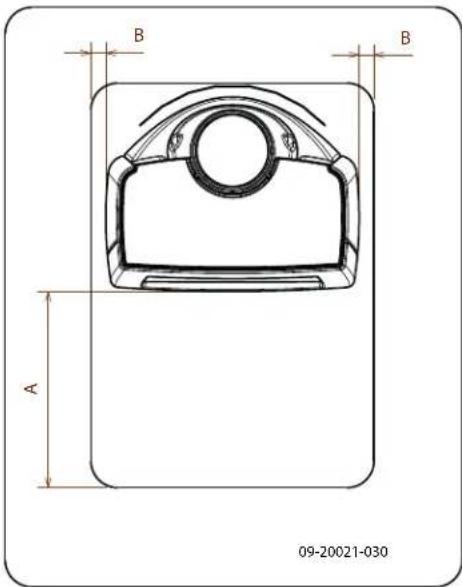

Per le dimensioni della piastra salvapavimenti,1. Manicotto di collegamento si veda l'allegato "Distanza da materiale infiammabile". 2. Porta


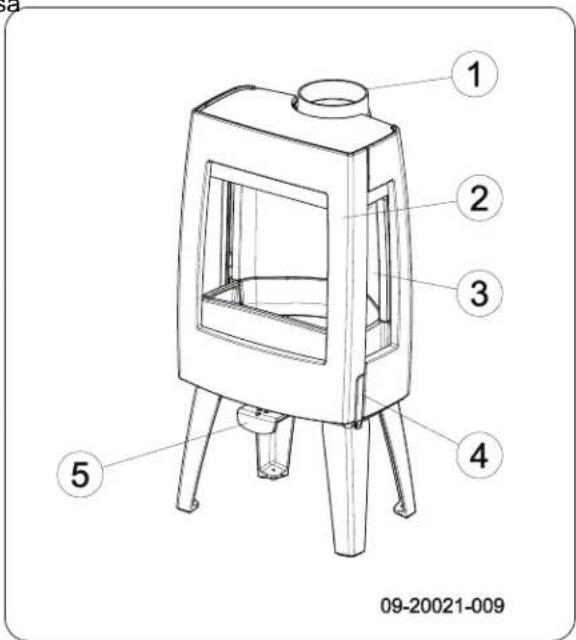

1 2 3 4 5 09-20021-009


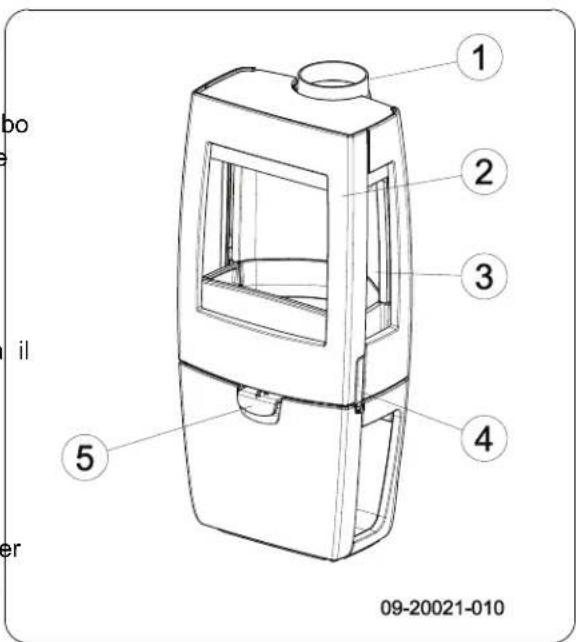

- Vetro laterale
- Chiavistello
- Presa d'aria
Serratura dello sportello

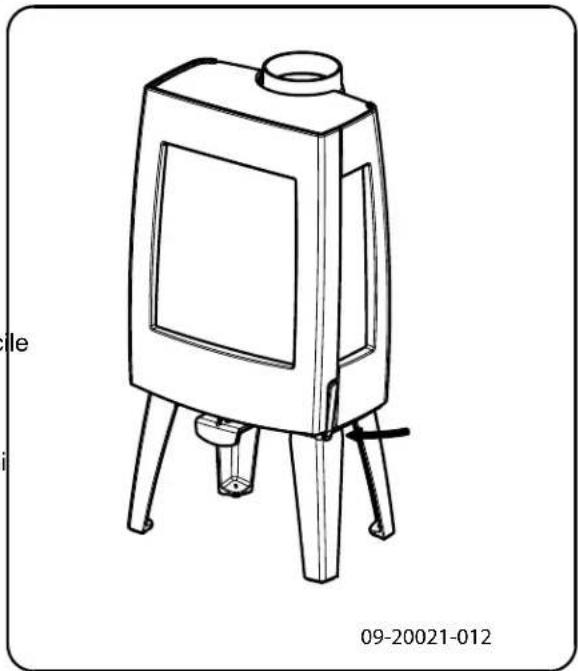

L'apparecchio viene fornito con il pomolo della serratura (4) montato. La porta si apre premendo il pomolo della serratura. Poiché il pomolo si riscalda durante l'uso, viene fornito con la stufa un guanto la protezione delle mani.
Installazione
Preparazione generale

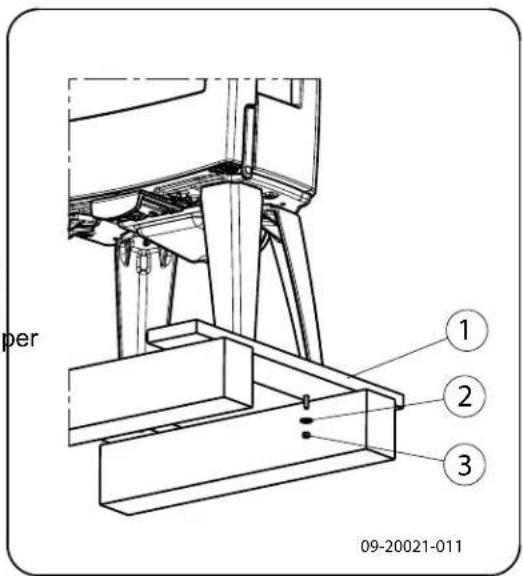

Controllare, alla consegna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti. L'apparecchio è fissato sul bancale per mezzo di bulloni.
Nel caso si constatino danni (dovuti al trasporto) o difetti, non mettere in funzione l'apparecchio e rivolgersi al rivenditore.
Prima della posa, togliere tutti i componenti rimovibili (piastre ignifughe interne, griglia scuoticenere, pannello superiore, cassetto raccoglicenere).
Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.
È importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.
- Rimuovere le piastre interne ignifughe; si veda la figura seguente.
a. Rimuovere il tagliafiamma (09).
Il tagliafiamma è fissato sul lato superiore con una clip metallica per evitare danni durante il trasporto.
b. Rimuovere le piastre interne (10), (11), (07) (08) dai lati e dal retro
c. Rimuovere il paracenere situato sulla parte posteriore (02) e (03) e sulla parte anteriore (04), (05) e (06).
d. Rimuovere la griglia e il cassetto paracenere (01) e (12).
Le piastre interne in vermiculite sono molt leggere. Quando sono nuove sono di colo ocra. Isolano la camera di combustione, migliorando quindi il processo di combustione.


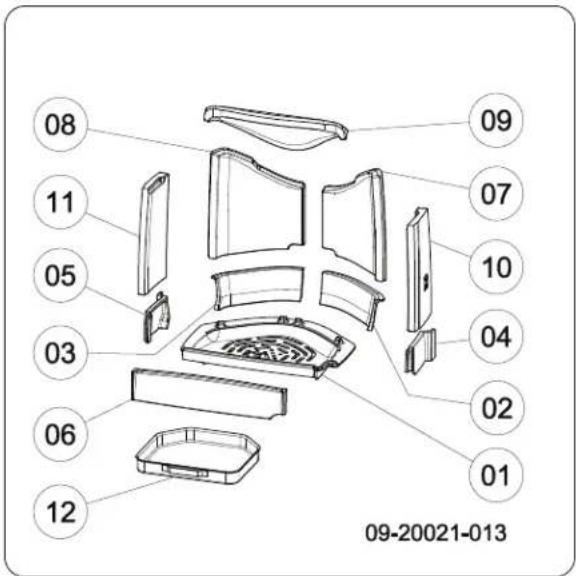

09-20021-013Componenti interni amovibili
01 piastra di combustione
02 paracenere lato posteriore destro
03 paracenere lato posteriore sinistro
04 paracenere destro
05 paracenere sinistro
06 paracenere
07 piastra interna lato posteriore destro
08 piastra interna lato posteriore sinistro
09 tagliafiamma piastra interna
10 piastra interna laterale destra
11 piastra interna laterale sinistra
12 cassetto raccoglicenere
Preparazione del collegamento alla canna fumaria
La stufa può essere collegata alla canna fumaria nella parte superiore o nella parte posteriore dell'apparecchio.

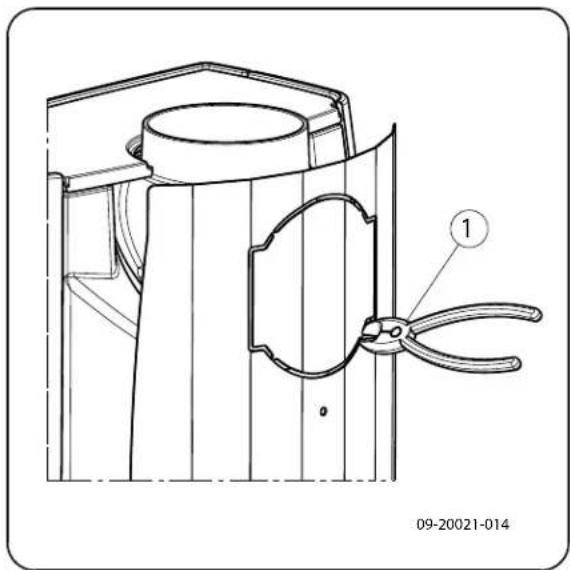

Su richiesta è disponibile un rivestimento ignifugo. L'applicazione di questo rivestimento consente la riduzione della distanza da materiali infiammabili. Si veda l'allegato "Distanza da materiale infiammabile".
Per il collegamento posteriore è necessario rimuovere il tappo. Usare a questo scopo una pinza tagliafili (1); si veda la figura seguente.
Montare il rivestimento ignifugo

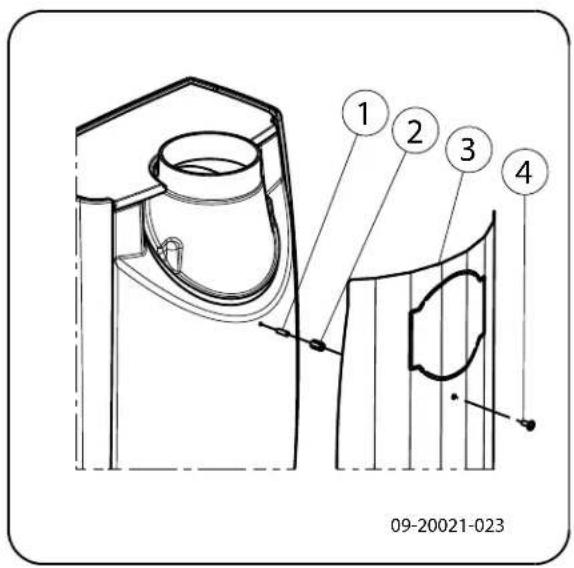

Per montare il rivestimento ignifugo disponibile su richiesta operare come spiegato di seguito:
- Avvitare 2 bulloni filettati M6 (1) con distanziale (2) sulla parete posteriore.
- Posizionare il rivestimento ignifugo (3) e fissarlo mediante 2 viti a testa flangiata M6 (4), si veda la figura seguente.


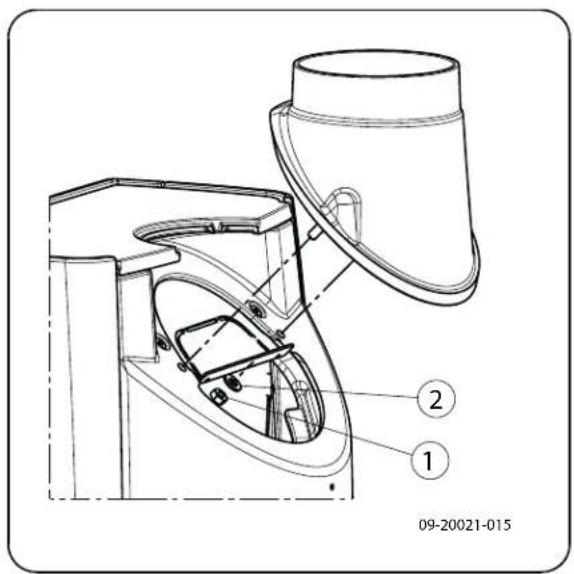

L'apparecchio viene fornito con il manicotto di collegamento montato per il collegamento superiore, si veda l'immagine seguente.


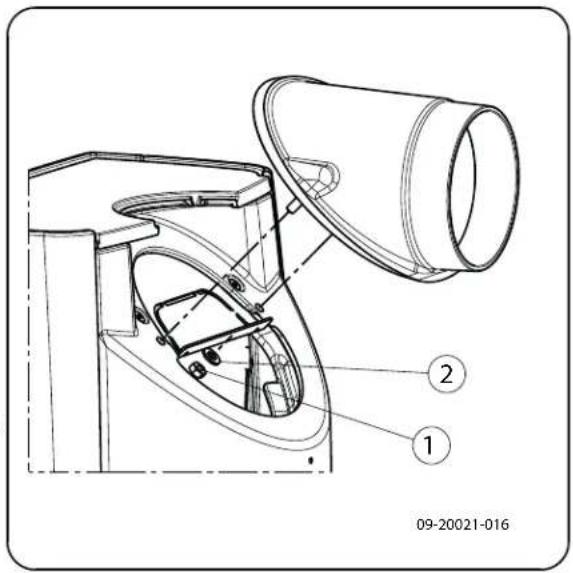

09-20021-015 ① ②Collegamento posteriore
Per il collegamento posteriore è necessario modificar la posizione del manicotto di collegamento. Il manicotto di collegamento è fissato con 2 dadi M8 (chiave 13). Seguire la seguente procedura:
-
Rimuovere il tagliafiamma.
-
Svitare i dadi e rimuovere il manicotto di collegamento.
⚠️ Controllare che il nastro di sigillatura sulla superficie di contatto non sia danneggiato. Se si riscontrano danni, sostituire il nastro.
- Girare il manicotto di collegamento di 180° rispetto alla posizione iniziale; si veda la figura seguente.
- Reinstallare il tagliafiamma.
Preparazione del collegamento alla presa d'aria esterna
Se la stufa viene installata in una stanza con scarsa ventilazione, si consiglia di collegare la stufa a una presa d'aria esterna, utilizzando il set di collegamento.
Il tubo per l'aria esterna ha un diametro di 100 mm. Se viene usato un tubo liscio, la lunghezza non deve essere superiore a 12 metri. Qualora vengano usati raccordi, come gomiti, la lunghezza massima (12 metri) deve essere diminuita di 1 metro per ogni raccordo.
Presa d'aria esterna attraverso parete
- Praticare un foro nella parete esterna (per la relativa posizione si veda l'allegato "Dimensioni")
- Collegare il tubo dell'aria esterna ermeticamente alla parete esterna.
Installazione e collegamento
- Posizionare l'apparecchio nel posto desiderato che deve essere piano e orizzontale.

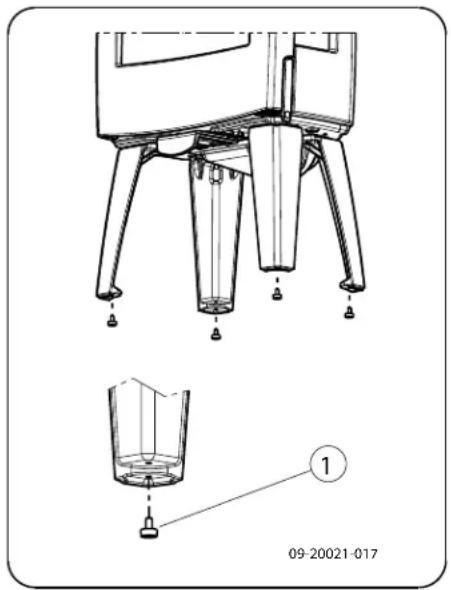

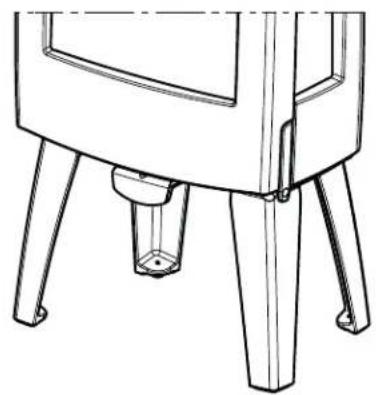

L'apparecchio dispone di piedini regolabili già montati oppure consegnati a parte. Utilizzare questi piedini per sistemare l'apparecchio in posizione perfettamente orizzontale.
- In caso di collegamento alla presa d'aria esterna: collegare la presa d'aria esterna al set di collegamento precedentemente montato sull'apparecchio.
- Rimettere nella posizione originale tutti i componenti precedentemente tolti.
Non usare la stufa senza le piastre refrattarie.
L'apparecchio è ora pronto per l'uso.
Uso
Prima accensione
Alla prima accensione l'apparecchio deve funzionare a piena capacità per alcune ore. In questo modo, si consente il completo indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori è solo temporanea. Aprire eventualmente le porte e le finestre del locale per cambiare l'aria.
Combustibile
L'unico combustibile adatto a questa stufa è legna naturale; tagliata, spaccata e sufficientemente essiccata.
Non usare altri combustibili: possono provocare gravi danni all'apparecchio.
Non è consentito alimentare la stufa con i seguenti tipi di combustibile poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:
Legno trattato, come legno verniciato, impregnato, multistrato, compensato e di demolizione.
Materia plastica, carta e rifiuti domestici.
Legna
Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.
Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni. Il legname con un tasso di umidità del 20% fornisce 4,2 kWh per ogni kg. Il legname a: con un tasso di umidità del 15% fornisce 4,4 kWh per ogni kg. La legna verde ha un tasso di umidità del 60% e fornisce solo 1,6 kWh per ogni kg.
Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilmente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sotto una tettoia esposta al vento.
Non usare legna umida. La legna umida non produce calore perché l'energia viene utilizzata per
l'evaporazione dell'umidità, un processo che produce anche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, ma anche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza facilmente infiammabile e la causa principale di incendi di camino.
Accensione
È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, questo problema non si presenterà:
- Accatastare due strati di ceppi medi, riponendoli perpendicolarmente (incrociati).
- Riporre sopra i ceppi due strati incrociati di legnetti accendifuoco.
- Inserire un cubetto accendifuoco tra i legnetti del primo strato e accenderlo secondo le istruzioni sulla relativa confezione.
- Chiudere la porta della stufa e aprire sia la presa dell'aria primaria che quella secondaria; si veda la figura seguente.
- Far avviare bene il fuoco iniziale fino a quando sarà diventato un letto di brace ardente.
Successivamente si può caricare altro combustibile e regolare il funzionamento della stufa; si veda il paragrafo "Funzionamento a legna".
o o o Aria primaria aperta (fase di accensione)
o o Aria secondaria aperta (pulizia del vetro)
o Aria per postcombustione aperta
B:
o o Aria secondaria aperta (pulizia del vetro)
o Aria per postcombustione aperta
A:
o Aria per postcombustione aperta (per una combustione ottimale non chiuderla mai completamente)
Quantità massima di legna
Per poter continuare a funzionare alla potenza non nominale, è necessario aggiungere legna ogni 45 minuti. Se si riduce la quantità di legna aggiunta ogni
volta, sarà necessario riempire con maggiore frequenza. Tutte le stufe sono progettate per funzionare con una determinata quantità massima di legna. Se si utilizza una quantità maggiore, anche l'emissione di calore sarà maggiore. Attenzione: se stufa viene sovraccaricata, alcune sue parti potrebbero subire danni.
Quantità di combustibile ammessa per legna con tasso di umidità del 15%:
il modello Sense 4,9 kW può essere riempito al massimo con 1 kg di legna per 45 minuti.
il modello Sense 7kW può essere riempito al massimo con 1,5 kg di legna per 45 minuti.
il modello Sense 9kW può essere riempito al massimo con 1,9 kg di legna per 45 minuti.
Riempire la camera di combustione al massimo per un terzo della sua capacità: non mettere mai legna sopra le prese d'aria secondarie.
Il modello Sense 300/400 ha una linea di indicazione sulla parete posteriore. Il livello di riempimento deve rimanere sotto la linea di indicazione. Per lo schema di cablaggio completo si veda la figura seguente.
Funzionamento a legna
Dopo aver seguito le istruzioni per l'accensione:
- Aprire lentamente la porta della stufa.
- Distribuire il letto di brace in modo uniforme sulla piastra di combustione.
- Accatastare alcuni ceppi di legna sul letto di brace.

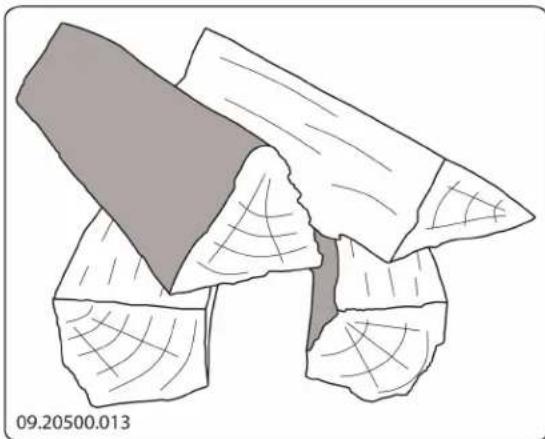

Accatastamento disunito
In caso di accatastamento disunito, la legna si consuma più rapidamente a causa della buona ossigenazione. Adottare questo sistema quando la stufa deve rimanere accesa per poco tempo.
Accatastamento compatto
In caso di accatastamento compatto, la legna si consuma più lentamente perché l'ossigeno arriva soltanto ai ceppi esterni. Adottare questo sistema quando la stufa deve rimanere accesa per lungo tempo.
- Chiudere la porta della stufa.
- Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.
Ricaricare la stufa per al massimo un terzo della capacità.
Regolazione dell'aria di combustione
L'apparecchio è dotato di diversi dispositivi per la regolazione dell'aria; si veda la figura seguente.
L'apparecchio è dotato di una sola presa d'aria che regola sia l'aria primaria sia l'aria secondaria. Se la presa d'aria è completamente sollevata circola sia l'aria primaria sia l'aria secondaria. Nella misura in cui la presa d'aria viene abbassata si chiude l'aria primaria, quindi anche l'aria secondaria. Quando la presa d'aria è completamente chiusa rimane una piccola apertura per assicurare la postcombustione sotto il tagliafiamma.


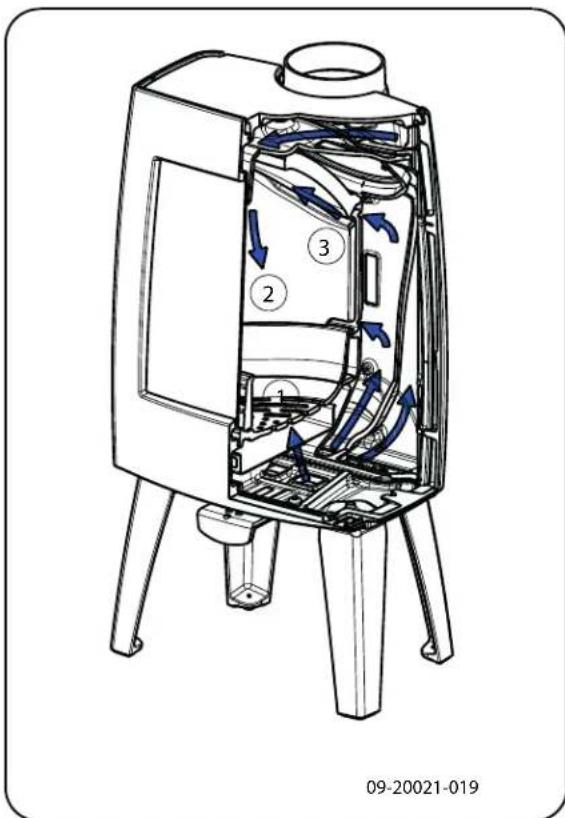

09-20021-019L'aria primaria regola l'apporto d'aria sotto la griglia (1).
L'aria secondaria regola l'apporto d'aria per il vetro (sistema di pulizia air-wash) (2).
La parete posteriore è provvista di aperture di ventilazione fisse (3) sotto il tagliafiamma per l'immissione dell'aria di post-combustione.
Consigli
Non tenere aperta la porta della stufa quando questa è accesa.
Di tanto in tanto la stufa deve funzionare a regime massimo.
In caso di prolungato funzionamento a basso P regime, si possono formare depositi di catrame e creosoto. Catrame e creosoto sono sostanze altamente infiammabili. Un eccessivo deposito di queste sostanze può causare l'incendio della canna fumaria quando la temperatura dei fumi sale eccessivamente in poco tempo. Un saltuario funzionamento a regime massimo fa sì che gli eventuali depositi di catrame e creosoto vengano eliminati. Inoltre, il funzionamento a basso regime può provocare il deposito di catrame sul vetro e sulla porta della stufa. Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio di ore e non continuamente a regime basso.
Regolare l'apporto d'aria mediante la presa d'aria.
La presa dell'aria non alimenta soltanto il fuoco ma crea anche ventilazione sul vetro prevenendo così il deposito di sporco.
Aprire temporaneamente la presa dell'aria primaria quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo bassa.
È meglio aggiungere regolarmente piccole quantità di legna e non caricare troppo la stufa.
Estinguere il fuoco
Non aggiungere altro combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata 3. riducendo l'apporto di aria, si liberano delle sostanze tossiche. Pertanto, è preferibile che il fuoco si spenga lentamente. Aspettare che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.
Rimozione della cenere
La combustione di legna produce quantità limitate di cenere. Il letto di cenere costituisce un buon isolante e facilita la combustione. Si consiglia pertanto di mantenere sempre uno strato sottile di cenere sul fondo.
Tuttavia, l'apporto di aria attraverso la piastra di combustione non deve essere ostacolato e la cenere non si deve accumulare dietro le piastre interne. Pertanto la cenere deve essere eliminata periodicamente.
-
Aprire la porta della stufa.
-

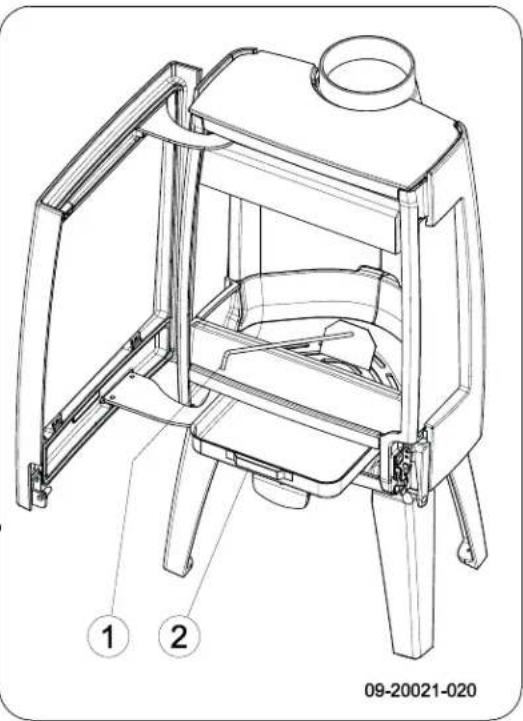

Rimuovere la cenere in eccesso facendola cadere nel cassetto raccoglicenere attraverso la griglia scuoticenere utilizzando l'apposita paletta.
-
Rimuovere il cassetto raccoglicenere con il quanto e in dotazione e svuotarlo.
Riposizionare il cassetto raccoglicenere e chiudere la porta dell'apparecchio.
Foschia e nebbia
Foschia e nebbia possono ostacolare l'evacuazione dei fumi di combustione attraverso la canna fumaria. L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.
Eventuali problemi
Consultare l'allegato "Schema diagnostico" per risolvere eventuali problemi relativi al funzionamento dell'apparecchio.
Manutenzione
Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.
Canna fumaria
In molti Paesi vige l'obbligo di manutenzione e controllo della canna fumaria.
All'inizio della stagione invernale: far pulire la canna fumaria da un tecnico specializzato.
Durante la stagione invernale e dopo un lungo periodo di inutilizzo: far controllare che nella canri fumaria non sia presente fuliggine.
▶ Terminata la stagione invernale: chiudere la fumaria con carta di giornale appallottolata.
Pulizia e manutenzione periodica
Non pulire la stufa quando è ancora calda.
Pulire la superficie esterna dell'apparecchio con un panno asciutto senza pilucchi.
La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:
Rimuovere eventualmente le piastre refrattarie. Si 4 veda il capitolo "Installazione" per la rimozione e riposizionamento delle piastre interne.
▶ Pulire eventualmente le prese dell'aria.
Sfilare eventualmente il tagliafiamma dalla parte superiore dell'apparecchio e pulirlo.
Controllo delle piastre refrattarie interne
Le piastre interne ignifughe sono parti consumabili soggette a usura. Le piastre interne in vermiculite sono vulnerabili. Non urtare le piastre interne con ceppi di legna. Controllare a intervalli regolari lo stato delle piastre interne e sostituirle se necessario.
Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.
È possibile che con il tempo le piastre interne isolanti in vermiculite o chamotte presentino delle fessure capillari che, comunque, non pregiudicano la loro funzionalità.
Le piastre interne in ghisa durano di più quando la cenere accumulatasi dietro le piastre viene rimossa a intervalli regolari. La presenza di cenere dietro la piastra in ghisa ostacola la cessione del calore, provocando così la deformazione o la rottura della piastra stessa.
Non usare la stufa senza le piastre refrattarie.
Pulizia del vetro
Un vetro pulito attira meno sporco. Seguire la seguente procedura:
-
Rimuovere la polvere e la fuliggine con un panno asciutto.
-
Pulire il vetro con un detergente vetri per stufe.
a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutta la superficie del vetro e lasciar riposare per un po'.
b. Rimuovere lo sporco con un panno umido o con carta da cucina.
-
Pulire il vetro un'altra volta con un normale detergente per vetri.
-
Asciugare il vetro con un panno asciutto o con carta da cucina.
Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.
Usare guanti di plastica per proteggere le mani.
Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.
Assicurarsi che il detergente per vetri non sgoccioli fra il vetro e lo sportello in ghisa.
durante l'impiego dell'apparecchio. Quando l'apparecchio si è raffreddato, lo smalto ritrova la sua tonalità originaria.
Se le superfici smaltate raggiungono temperature molto elevate, possono formarsi fessure capillari. Si tratta di un fenomeno normale che non pregiudica la funzionalità dell'apparecchio.
Manutenzione della stufa smaltata
Non pulire la stufa quando è ancora calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti.
Ingrassaggio
Nonostante la ghisa abbia proprietà autolubrificanti, le Controllare che non vi siano spifferi d'aria e parti mobili devono essere ingrassate di tanto in tanto.chiudere le eventuali fessure con mastice per alte temperature.
Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura dello sportello e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.
iControllo guarnizione
Controllare che la guarnizione della porta garantisca una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.
Riparare i danni alla vernice
È possibile rimediare ai piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore. ne
Riparare la superficie smaltata
Smaltare è un processo artigianale che può dare 1. origine a leggere differenze cromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controllo esamina la superficie per 10 secondi dalla distanza gli 1 metro.
Eventuali imperfezioni che non risultano evidenti alla vista vengono approvate. Mediante la speciale vernice resistente ad alte temperature in dotazione, è possibile provvedere alla riparazione di piccoli danni (causati dal trasporto).
Applicare la vernice in strati sottili e lasciare asciugare porta. bene prima di usare l'apparecchio.

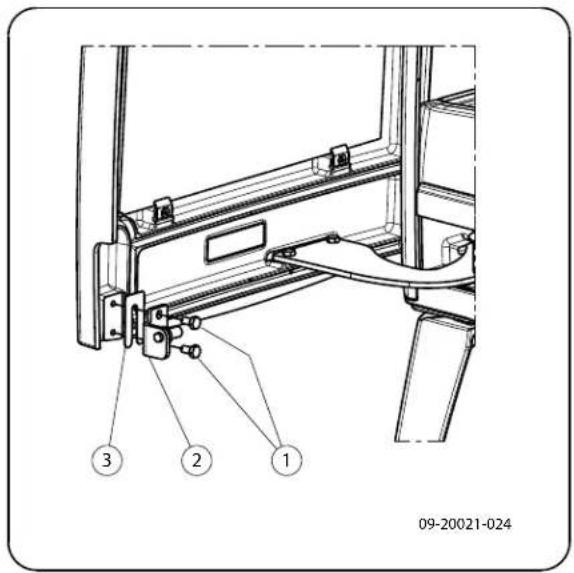

Regolare la chiusura della porta
a controllare che la porta si chiuda bene. Se necessario, è possibile regolare la chiusura della porta per renderla più o meno fluida modificando la distanza della testa dalla porta. Seguire la seguente procedura:
-
Aprire la porta. La testa (2) è ora visibile e accessibile, si veda la figura seguente.
-
Svitare le due viti (1) con le quali è fissata la testa.
3! Rimuovendo una piastrina di compensazione (3) dietro la testa (2) la posta si chiude in maniera meno fluida. Se i movimenti della porta sono troppo rigidi, aggiungere una piastrina di è compensazione dietro la testa.
- Riavvitare le due viti della testa e chiudere la are porta.
Alcune tonalità di smalto sono sensibili al cambiamento di temperatura e possono alterarsi
Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

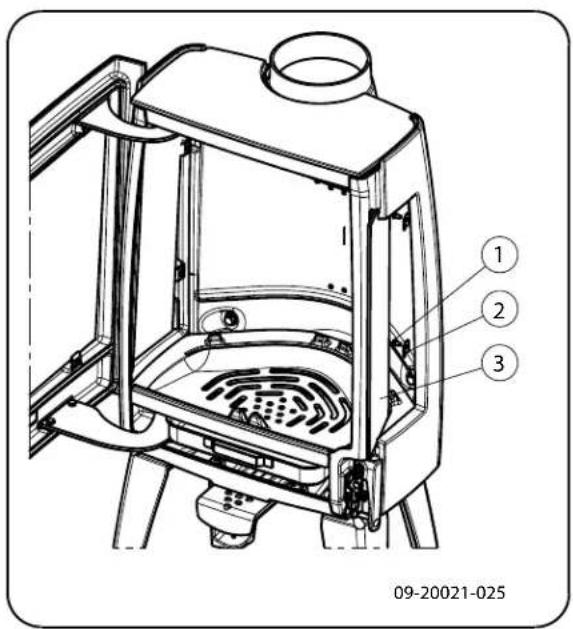

Per sostituire il vetro laterale devono essere prima rimossi tutti i pannelli interni e il deflettore. Il deflettore è fissato con un dado M8 nella parte superiore centrale dell'apparecchio. Seguire la seguente procedura:
- Svitare i due ganci con i componenti (1) e (2) e rimuovere il vetro (3), si veda la figura seguente.
- Controllare la chiusura ermetica del vetro e applicare eventualmente una nuova guarnizione.
- Installare il nuovo vetro nella scanalatura e serrare i ganci.
Pos. N. articolo Descrizione Quantità
01 03.66544.002 piastra di 1
combustione
02 03.77429.002 paracenere 1
posteriore destro
03 03.77428.000 paracenere 1
posteriore sinistro
04 03.77425.002 paracenere destro 1
05 03.77424.002 paracenere sinistro 1
06 03.77423.002 paracenere 1
07 03.77523.000 piastra interna lato 1 posteriore destro
08 03.77522.000 piastra interna lato 1
posteriore sinistro
09 03.76181.000 tagliafiamma piastra 1 interna
10 03.77525.000 piastra interna lato 1
destro
11 03.77524.002 piastra interna lato 1 sinistro
12 03.05216.000 cassetto 1
raccoglicenere
Sense 300/303/400/403
Pos. N. articolo Descrizione Quantità
| 01 | 03.66549.002 | piastra di combustione | 1 |
| 02 | 03.77444.002 | paracenere posteriore destro | 1 |
| 03 | 03.77443.000 | paracenere posteriore sinistro | 1 |
| 04 | 03.77442.002 | paracenere destro 1 | |
| 05 | 03.77441.002 | paracenere sinistro 1 | |
| 06 | 03.77440.002 | paracenere 1 | |
| 07 | 03.77548.000 | piastra interna lato posteriore destro | 1 |
| 08 | 03.77547.000 | piastra interna lato posteriore sinistro | 1 |
| 09 | 03.76188.000 | tagliafiamma piastra interna | 1 |
| 10 | 03.77550.000 | piastra interna lato destro | 1 |
| 11 | 03.77549.002 | piastra interna lato sinistro | 1 |
| 12 | 03.05216.000 | cassetto raccoglicenere | 1 |
Allegato 1: Dati tecnici
| Modello | Sense100/103/200/203 | Sense100/103/200/203 | Sense300/303/400/403 |
| Potenza nominale 4,9 kW 7,0 | kW 9,0 kW | ||
| Collegamento canna fumaria (diametro) | 150 mm 150 mm 150 mm | ||
| Peso 105 kg - 125 kg 105 kg | - 125 kg 150 kg - 180 kg | ||
| Combustibile consigliato Legna | Legna Legna | ||
| Caratteristica combustibile, lunghezza max. | 33 cm 33 cm 40 cm | ||
| Portata massima dei fumi di combustione | 4,5 g/s | 5,1 g/s 7,3 g/s | |
| Temperatura dei fumi rilevata nella sezione di misura | 247 °C | 274 °C | 274 °C |
| Temperatura rilevata all'uscita dell'apparecchio | 317 °C | 351 °C | 352 °C |
| Tiraggio minimo | 12 Pa | 12 Pa 12 Pa | |
| Emissione di CO (13% _2 ) | 0,18% 0,07 % 0,08% | ||
| Emissione di NOx (13% _2 ) | 81 mg/Nm ^3 | 89 mg/Nm ^3 | 75 mg/Nm ^3 |
| Emissione di CnHm (13% _2 ) | 173 mg/Nm ^3 | 76 mg/Nm ^3 | 69 mg/Nm ^3 |
| Emissione di polveri | 27 mg/Nm ^3 | 25 mg/Nm ^3 | 19 mg/Nm ^3 |
| Emissione di polveri secondo NS3058-NS3059 | 2,87 gr/kg | 2,87 gr/kg | 4,7 gr/kg |
| Rendimento | 79,5% 80 % | 80 % |
Allegato 2: Dimensioni

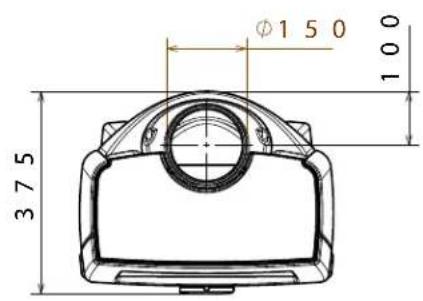

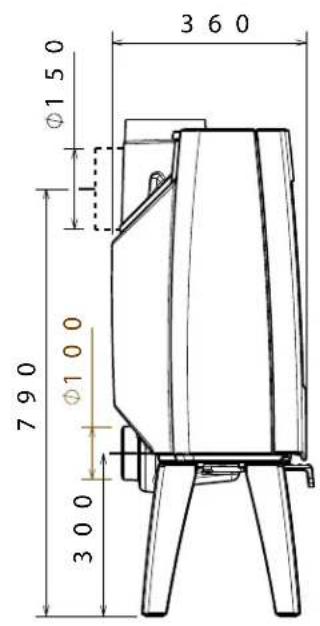

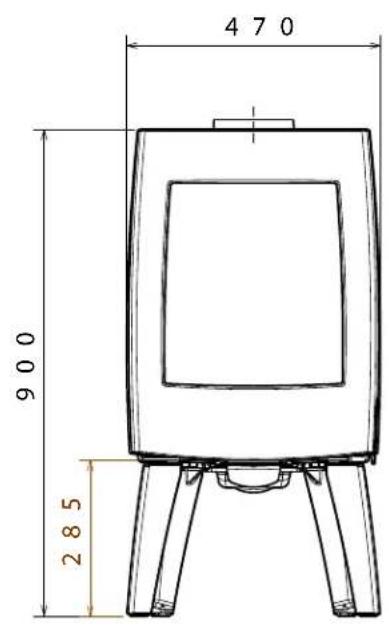

Sense 100


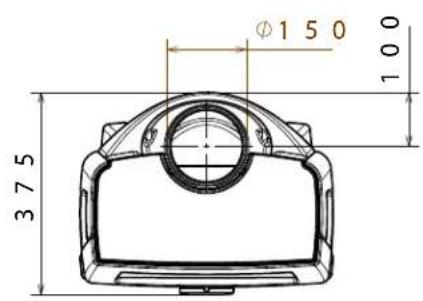

Sense 103


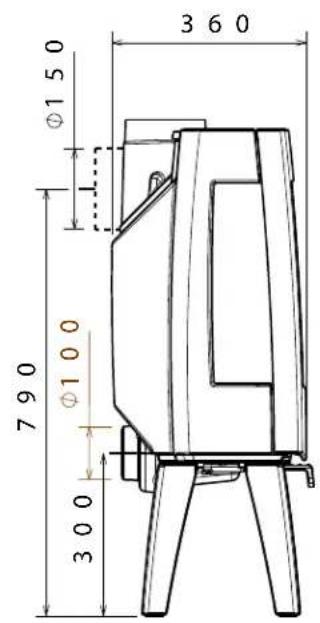

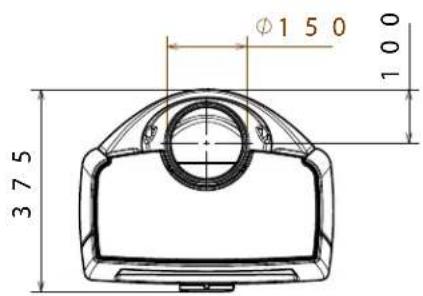

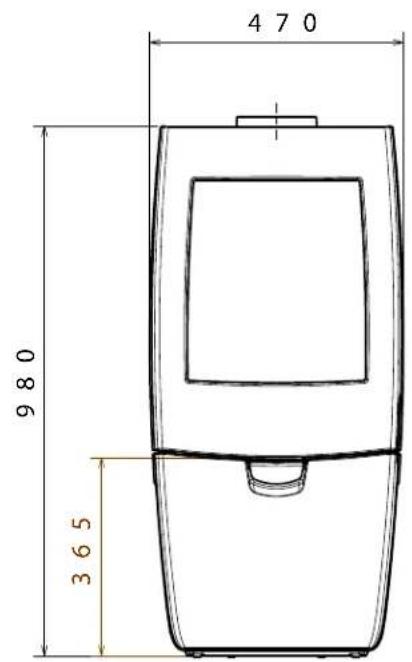

Sense 200


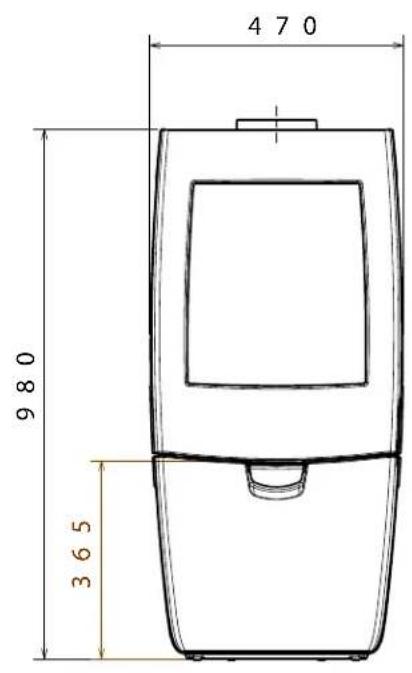

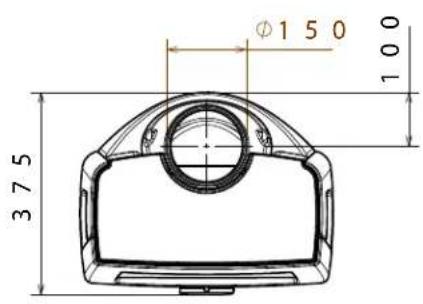

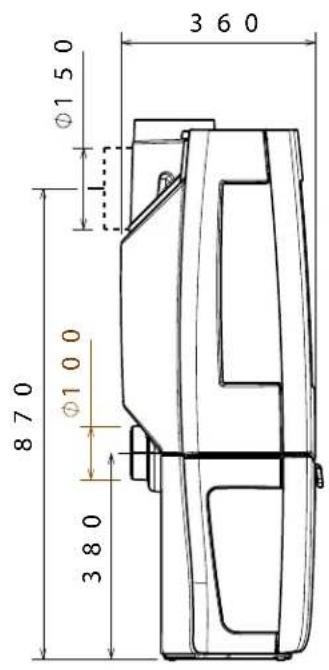

Sense 203


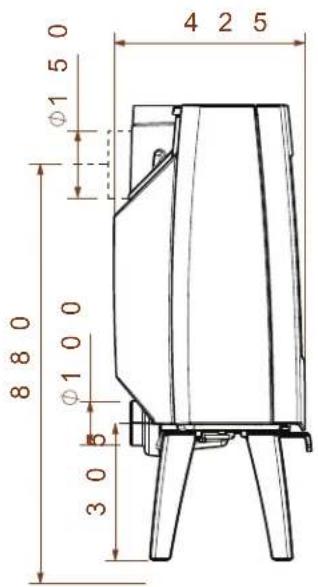

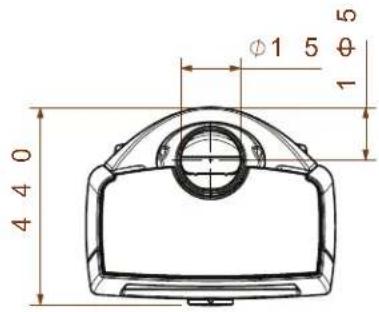

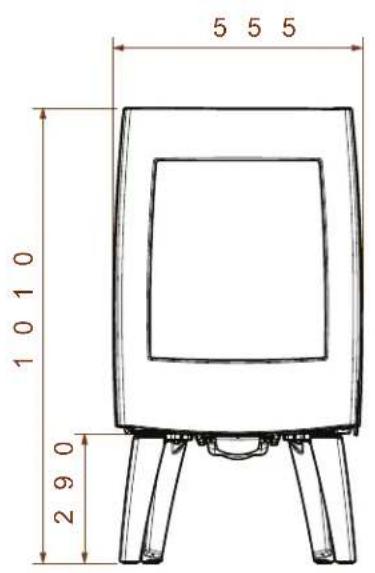

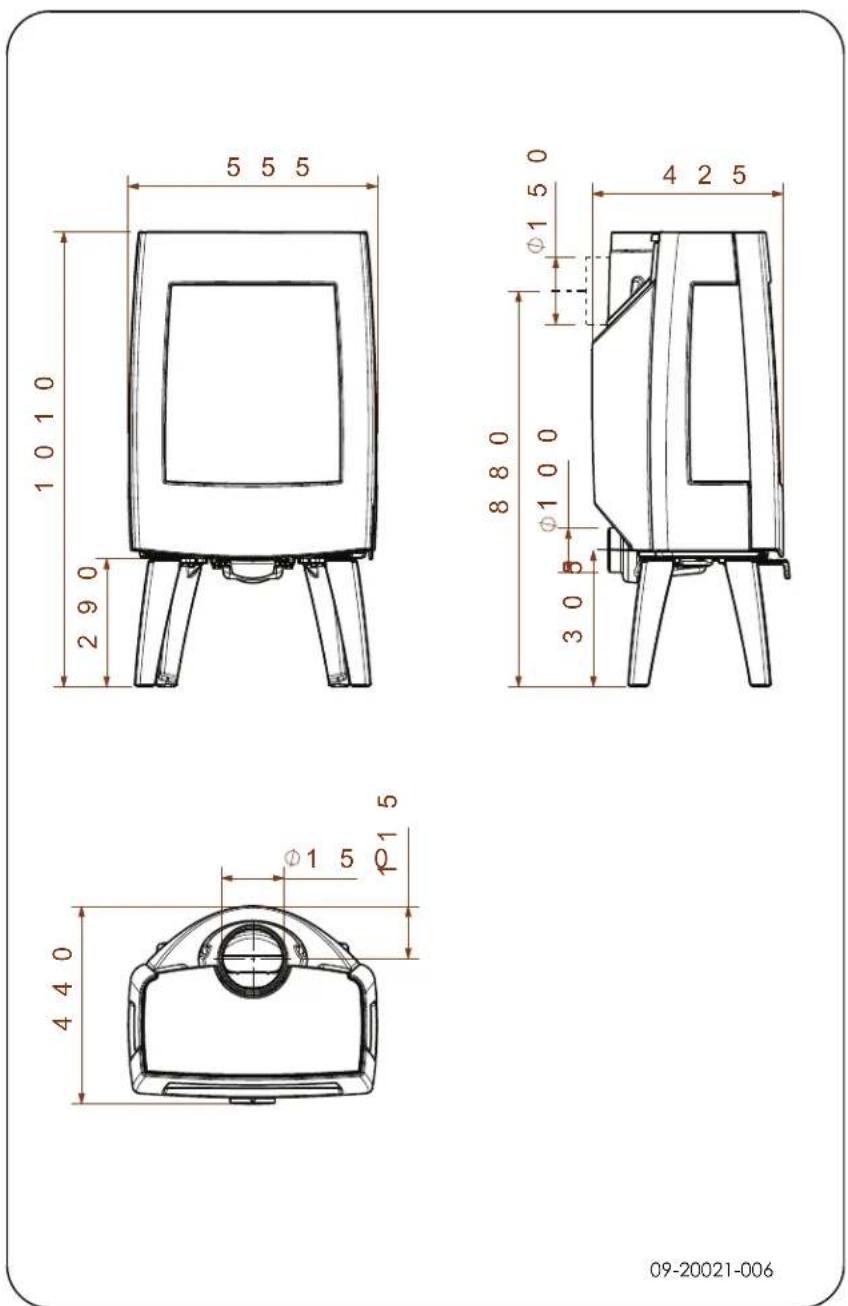

Sense 300


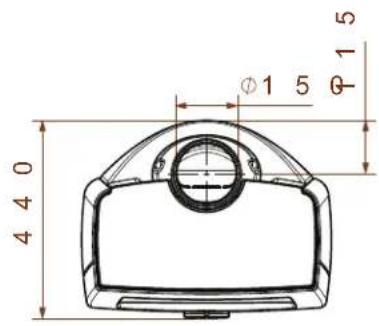

4 4 0 φ1 5 θ 1 509-20021-005
09-20021-006

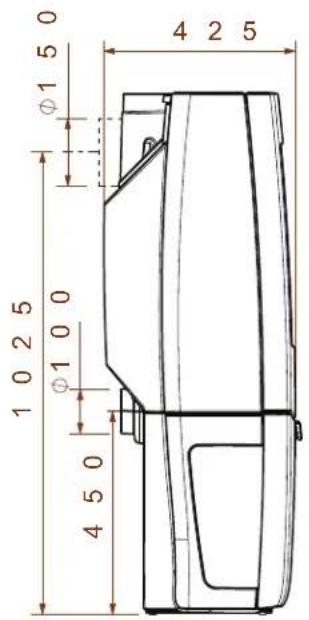

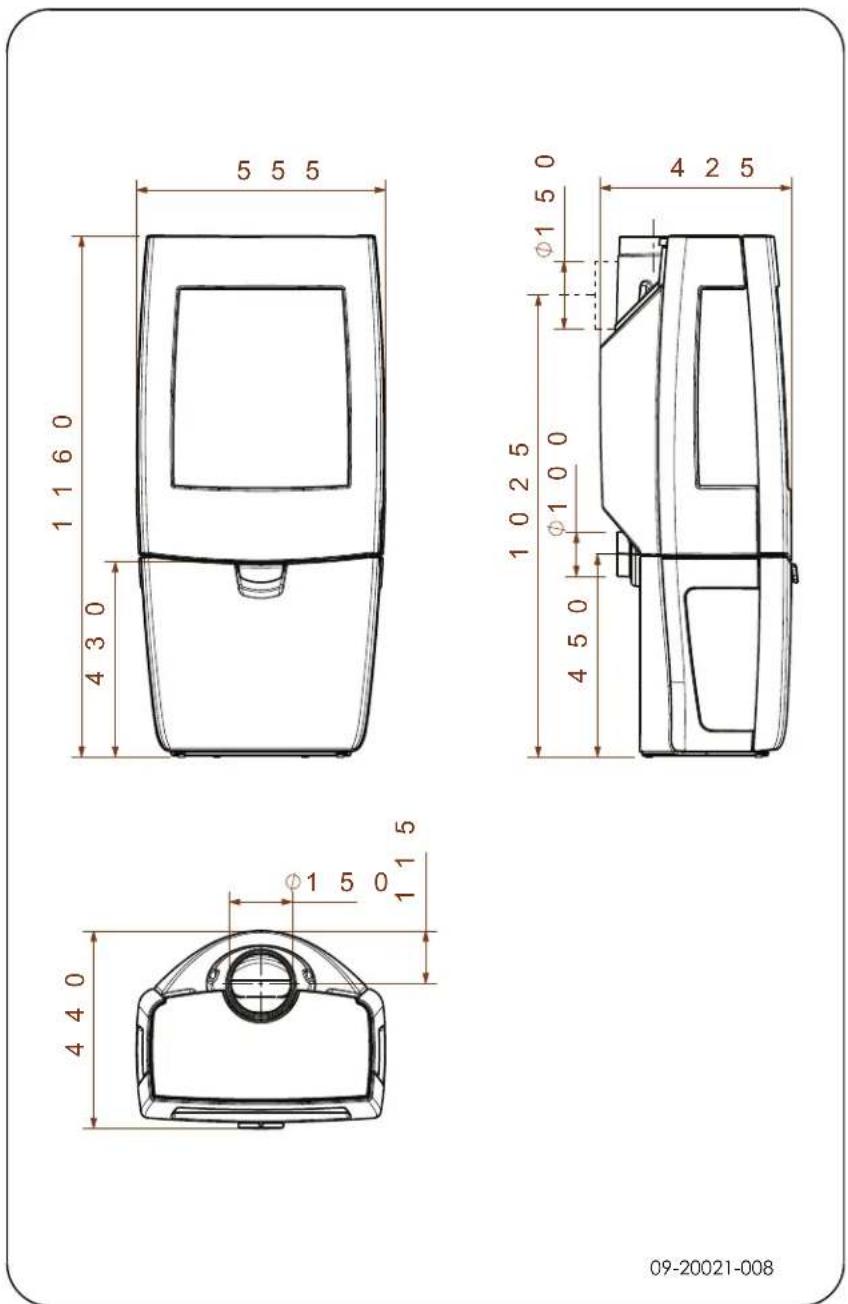

Sense 400
09-20021-008

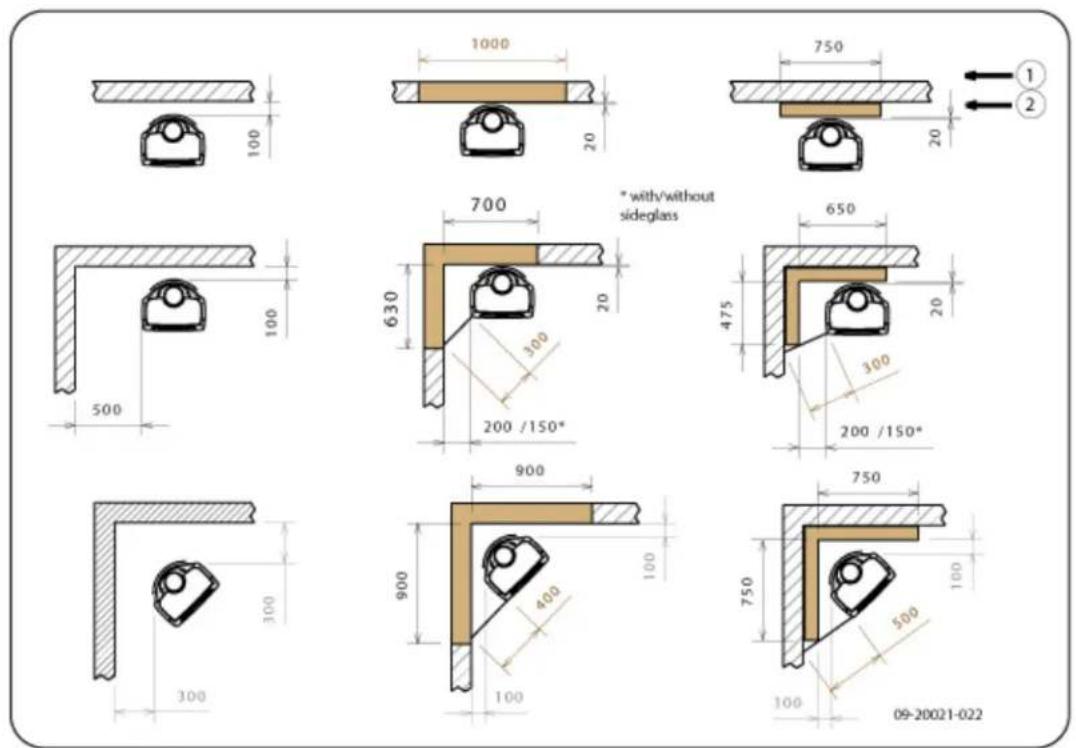

Allegato 3: Distanza da materiali infiammabili
Sense 100/103/200/203 4,9 kW - 7 kW - Distanze minime in mm per versione senza rivestimento ignifugo
| 2 Materiale non infiammabile, spessore 100 mm |
Attenzione! Per garantire un apporto ottimale di aria di combustione quando non sia presente una presa d'aria esterna, la distanza del manicotto di collegamento per l'aria esterna dal muro non deve essere inferiore a 20 mm. Generalmente il manicotto di collegamento può essere smontato.
Sense 100/103/200/203 4,9 kW - 7 kW - Distanze minime in mn versione con rivestimento ignifugo
| 2 Materiale non infiammabile, spessore 100 mm |
Attenzione! Per garantire un apporto ottimale di aria di combustione quando non sia presente una presa d'aria esterna, la distanza del manicotto di collegamento per l'aria esterna dal muro non deve essere inferiore a 20 mm. Generalmente il manicotto di collegamento può essere smontato.

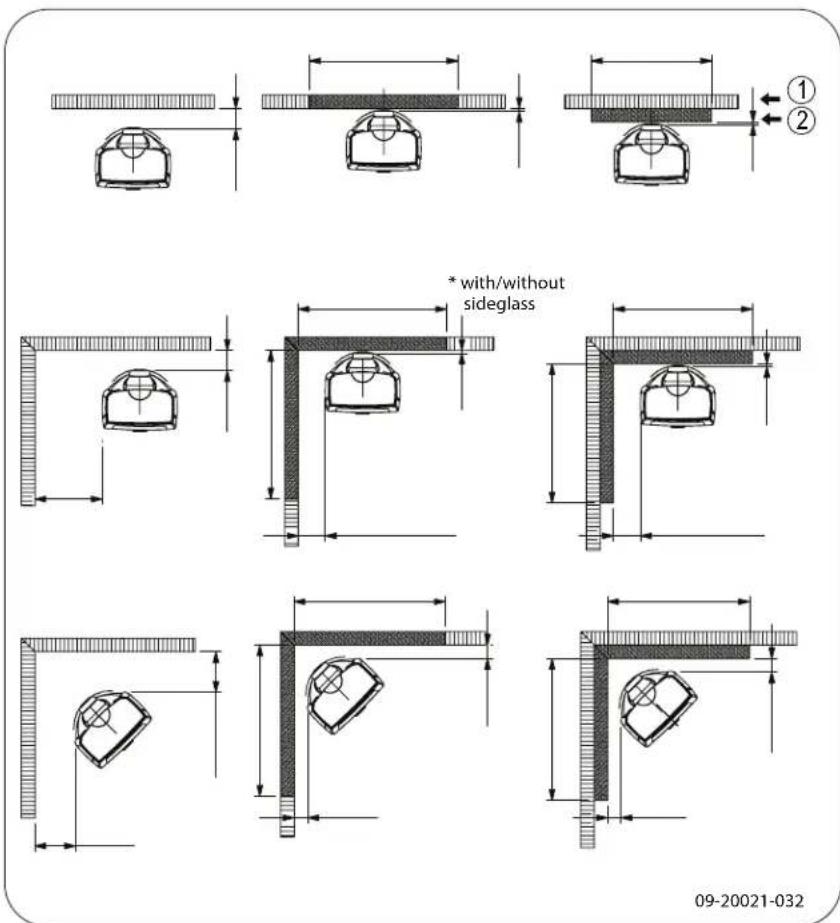

Sense 300/303/400/403 - 9 kW - Distanze minime in mm per la vers senza rivestimento ignifugo
09-20021-031
Sense 300/303/400/403 - 9 kW - Distanze minime in mm per la rivestimento ignifugo
| A (mm) | B (mm) | |
| Din 18891 500 300 | ||
| Germania 500 300 | ||
| Finlandia 400 100 | ||
| Norvegia 300 5 |
Allegato 4: Schema diagnostico
| Problema | ||||||
| ● | La legna non brucia bene | |||||
| ● | Scalda poco | |||||
| ● | Ritorno del fumo durante il caricamento | |||||
| ● | L'apparecchio funziona a regime troppo elevato, non regolabile | |||||
| ● | Il vetro si sporca | |||||
| possibile causa possibile rimedio | ||||||
| ● | ● | ● | ● | Tiraggio insufficiente | Quando la canna fumaria è fredda, talvolta iltiraggio non è sufficiente. Seguire le istruzioni per l'accensione nel capitolo "Uso"; aprire una finestra. | |
| ● | ● | ● | ● | La legna è troppo bagnata Usare legna | na con un tasso di umidità inferiore al 20%. | |
| ● | ● | ● | ● | Ceppi troppo grossi | Usare legnetti accendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm. | |
| ● | ● | ● | ● | ● | Legna non accatastata correttamente. | Accatastare la legna di modo che l'apporto di aria fra i ceppi sia sufficiente (acccatastamento incrociato, si veda "Accendere con legna"). |
| ● | ● | ● | ● | Insufficiente tiraggio della canna fumaria | Controllare che la canna fumaria soddisfi i requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumulidi fuliggine), tenuta stagna (senza fessure). | |
| ● | ● | ● | ● | Posizione non idonea della canna fumaria | L'altezza giusta rispetto al colmo del tetto, nessun ostacolo nelle vicinanze. | |
| ● | ● | ● | ● | ● | Regolazione scorretta delle prese d'aria | Aprire completamente le prese dell'aria. |
| ● | ● | ● | ● | Collegamento scorretto dell'apparecchio alla canna fumaria | Il collegamento deve essere a tenuta stagna. | |
| ● | ● | ● | ● | Depressione nel locale dove si trova l'apparecchio | Spegnere tutti i sistemi di aspirazione e ventilazione. | |
| ● | ● | ● | ● | Apporto d'aria insufficiente | Provvedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna. | |
| ● | ● | ● | ● | Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa elevate temperature esterne), vento forte | In caso di inversione, è meglio non usare l'apparecchio. Eventualmente installare un antivento sul comignolo. | |
| ● | Corrente d'aria nel locale | Evitare corrente d'aria nel locale; non installare l'apparecchio nelle vicinanze di una porta o di canali d'aerazione. | ||||
| ● | Le fiamme vengono in contatto con il vetro | Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria. | ||||
| ● | Esce aria dall'apparecchio Controllare | la guarnizione della porta e le giunture dell'apparecchio. | ||||
Indice
A
Accatastamento dei ceppi di legna 19....
Accendere 17
Aerazione
regola .1.1....
Aerazione del fuoco 20
Alle intemperie, non accendere l'apparecchio 21
Altezza di caricamento della stufa 19....
Aprire
cassetto raccoglicenere 20
porta .13....
Avvertenza
condizioni assicurative.10......
detergente vetri per stufe 22
incendi di camino.... 16
Avvertimento
aerazione 11
disposizioni 10
incendio della canna fumaria.... 10
materiali infiammabili 10
piastre refrattarie interne.... 16
incendio della canna fumaria 20
C
Calore, insufficiente.... 21, 39
Canna fumaria
altezza 11
collegamento a.... 16
diametro di collegamento 25
manutenzione 21
requisiti 11
Cappello canna fumaria.... 11
Cappello sulla canna fumaria.... 11
Caricamento del combustibile.... 20
ritorno del fumo 39
Cassetto raccoglicenere
aprire 20
Catrame 20
Cerniera
installare 22
Collegamenti a presa d'aria esterna.... 15
Collegamento alla canna fumaria
nella parte posteriore 15
nella parte superiore.... 15
parte posteriore 15
parte superiore.... 15
Collegare
dimensioni 26
Combustibile
adatto 16
aggiungere 19-20
inadatto 16
legna 16
quantità 21
Combustibile adatto 16
Combustibile inadatto.... 16
Componenti amovibili 13
Componenti, amovibili.... 13
Creosoto 20
D
Danni 13
Detergente vetri per stufe.... 21
Dimensioni 26
E
Emissione di polveri 25
Essiccazione della legna.... 16
F
Fessure nell'apparecchio.... 22
Foschia, non accendere l'apparecchio.... 21
Fumi di combustione
temperatura 5, 7, 9, 25
Fumo
al primo utilizzo 16
Fumo di combustione
portata massima 25
Funzionamento....18
a regime troppo elevato 39
aggiungere combustibile.... 20
calore insufficiente.... 21
poco calore.... 39
regolazione insoddisfacente 39
riempire di combustibile.... 18
Fuoco
accensione 17
estinguere 20
Fuoco iniziale.17....
Fuoriuscita di fuoco 20
G
Grasso per ingrassaggio 22
Griglia di ventilazione 11......
Guarnizione dello sportello 22
|
Immagazzinamento della legna 16
Ingrassaggio .22....
Installare dimensioni .26....
L
Legna .16 essiccazione .16 non brucia bene 39 stoccare 16 tipi adatti 16 umida 16
Legna di conifere.... 16
Legna umida 16
Legnetti accendifuoco.... 39
M
Manicotto di collegamento alla canna fumaria 15
Manutenzione canna fumaria.... 21 guarnizione 22. ingrassaggio.... 22 piastre interne ignifughe.... 21 pulizia del vetro.... 21 pulizia dell'apparecchio.... 21 smalto.... 22
Materiale infiammabile distanza da.34......
Misure antincendio distanza da materiale infiammabile...... 34
Montare rivestimento ignifugo.... 14
Muri sicurezza antincendio.... 12
N
Nebbia, non accendere l'apparecchio.... 21
P
Pareti sicurezza antincendio.... 12
Pavimenti portata di carico.... 12 sicurezza antincendio.... 12
Peso 25
Piastre interne vermiculite 14
Piastre interne ignifughe manutenzione....21 rimuovere....13
Piastre interne in ghisa 13
Piastre interne in vermiculite.... 13
Piastre interne, ignifughe rimuovere 13
Piastre refrattarie interne avvertimento .... 16
Porta aprire ....13 chiusura ....22 regolare ....22 testa ....22
Portata di carico del pavimento.... 12
Potenza nominale 21, 25
Presa d'aria esterna.... 15
Presa d'aria primaria 17
Presa d'aria secondaria.... 17
Presa d'aria esterna.... 11 collegamento a.... 16
Prese d'aria 17
Prevenire l'incendio della canna fumaria.... 20
Pulizia della canna fumaria.... 21
R
Regolare l'apporto d'aria.... 20
Regolazione dell'aria di combustione.... 19
Regolazione dell'aria.... 19
Rendimento 5,7,9,25
Rimozione della cenere 20
Rimuovere cenere 20
piastre interne ignifughe..13....
Rimuovere la cenere 20....
Risoluzione problemi.21,.39....
Ritorno del fumo 39
Ritorno di fumo.10......
Rivestimento ignifugo montare 14......
Rivestimento, manutenzione 22
s
Sicurezza antincendio mobili .12..... pareti .12..... pavimento .12....
Smalto manutenzione .22......
Sostituire vetro 23
Spifferi d'aria 22
Sportello guarnizione 22
T
Tappeto 12
Temperatura.25....
Testa piastrina di compensazione.... 22
Tiraggio 25
v
Ventilazione 11 collegare la presa d'aria esterna 15
Vermiculite ignifuga .... 14
Vernice 16
Vetri pulizia ....21 sporco ....39
Vetro crepato ....23 danneggiato ....23 pulizia ....21 sostituire ....23 sporco ....39
Innhold
Innledning 3
Ytelseserklæring ..4....
Ytelseserklæring 6
