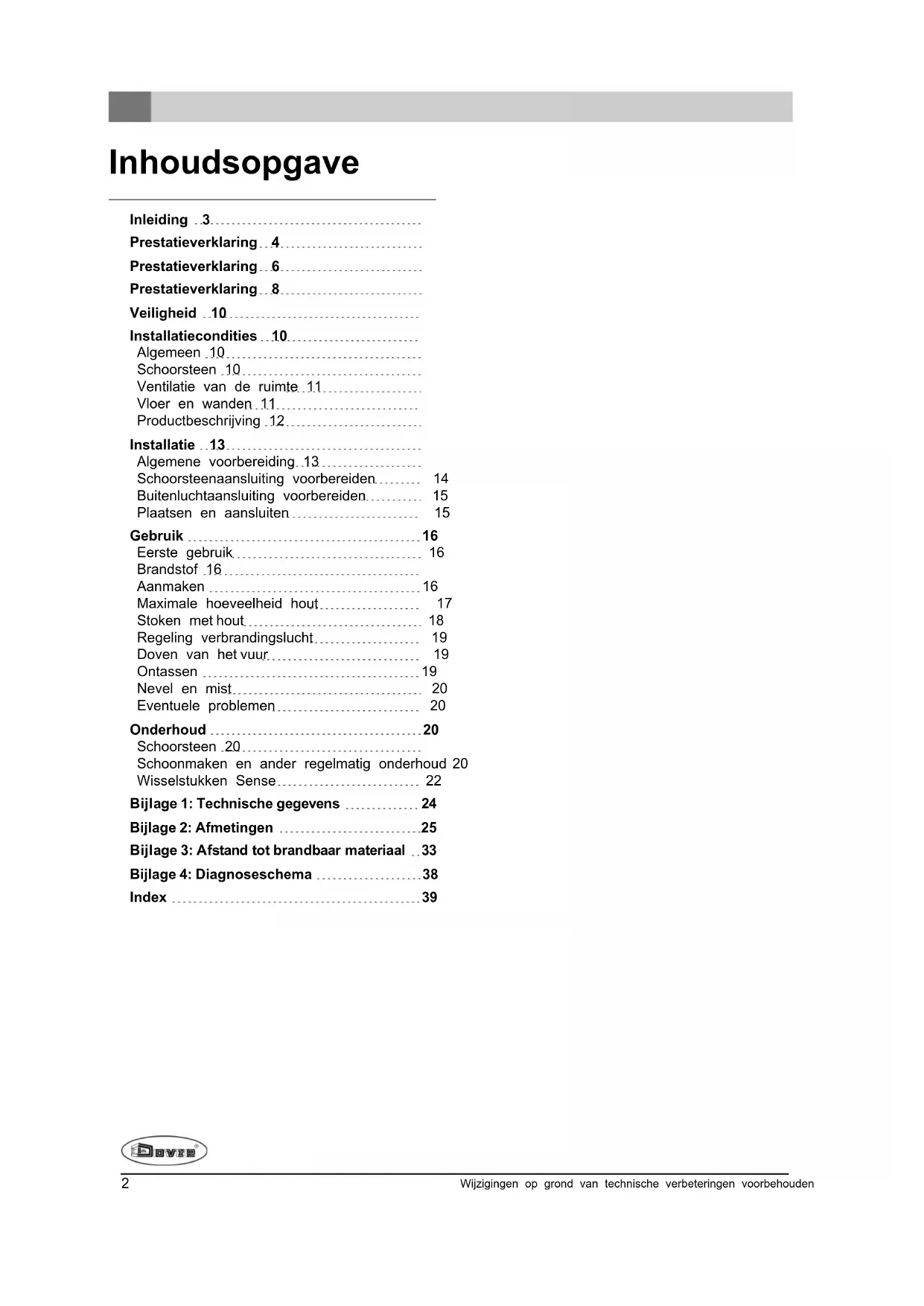

GEBRUIKSAANWIJZING Sense 300 DOVRE

Prestatieverklaring 4

Prestatieverklaring 6

Prestatieverklaring 8

Veiligheid 10

Installatiecondities 10

Algemeen 10

Schoorsteen 10

Ventilatie van de ruimte 11

Vloer en wanden 11

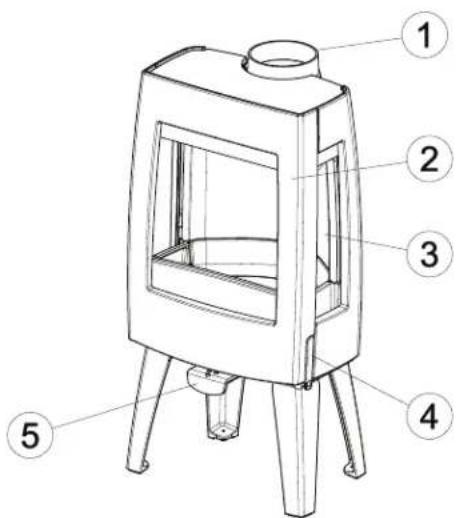

Productbeschrijving 12

Installatie 13

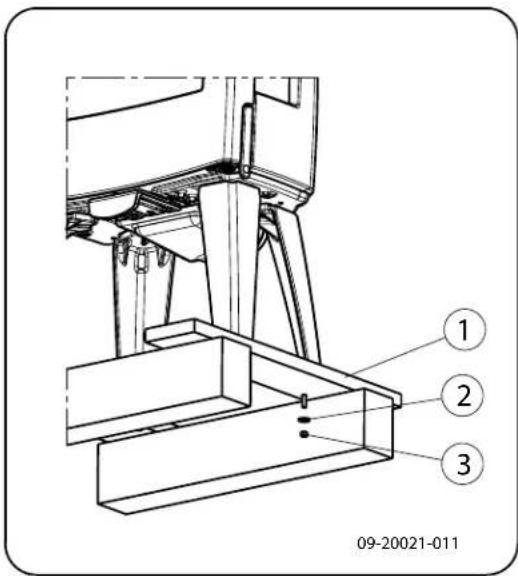

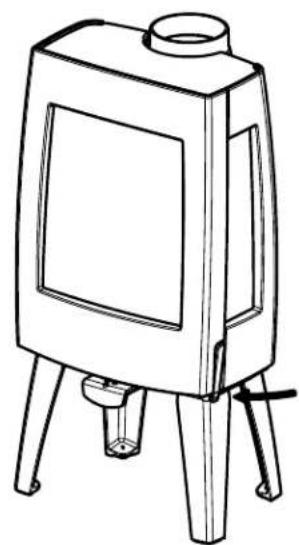

Algemene voorbereiding 13

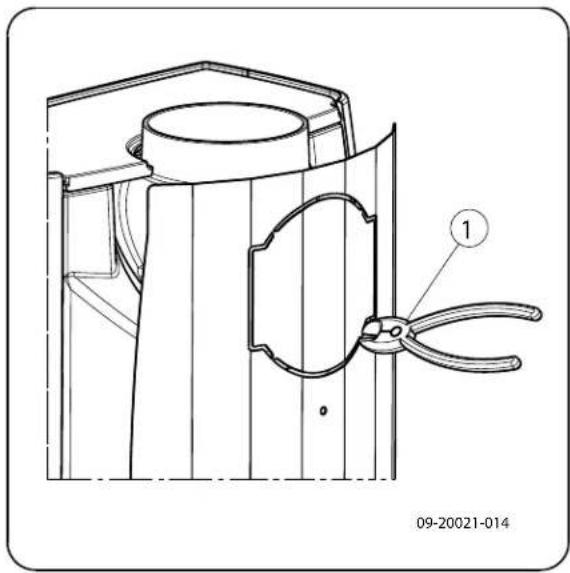

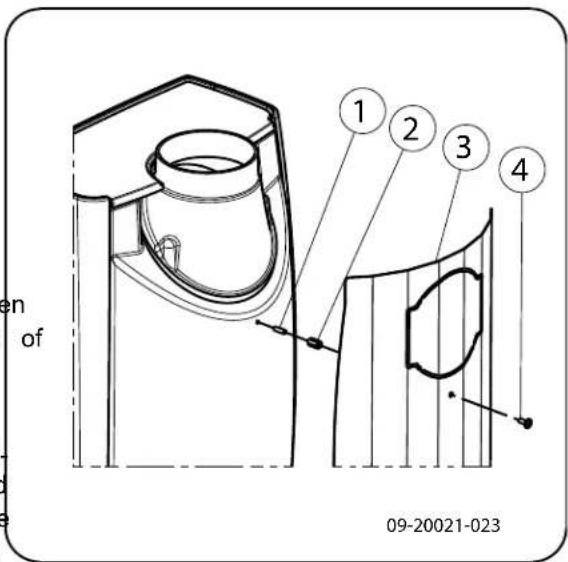

Schoorsteenaansluiting voorbereiden.... 14

Buitenluchtaansluiting voorbereiden 15

Plaatsen en aansluiten 15

Gebruik 16

Eerste gebruik 16

Brandstof 16

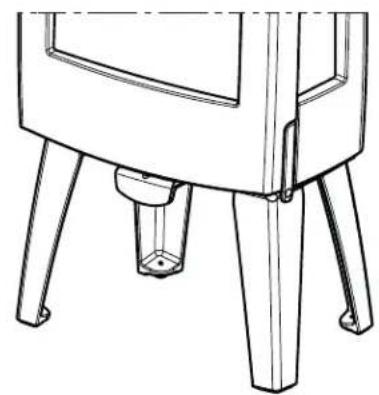

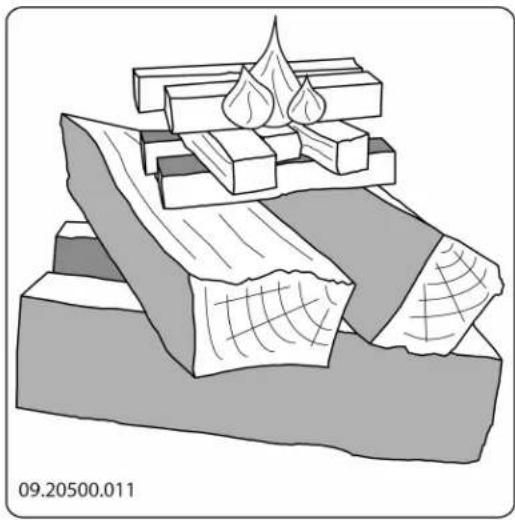

Aanmaken 16

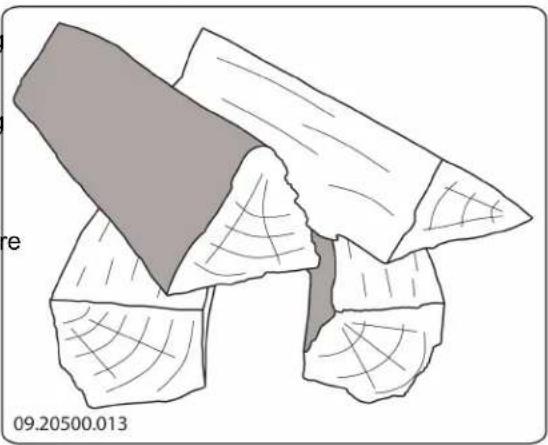

Maximale hoeveelheid hout 17

Stoken met hout 18

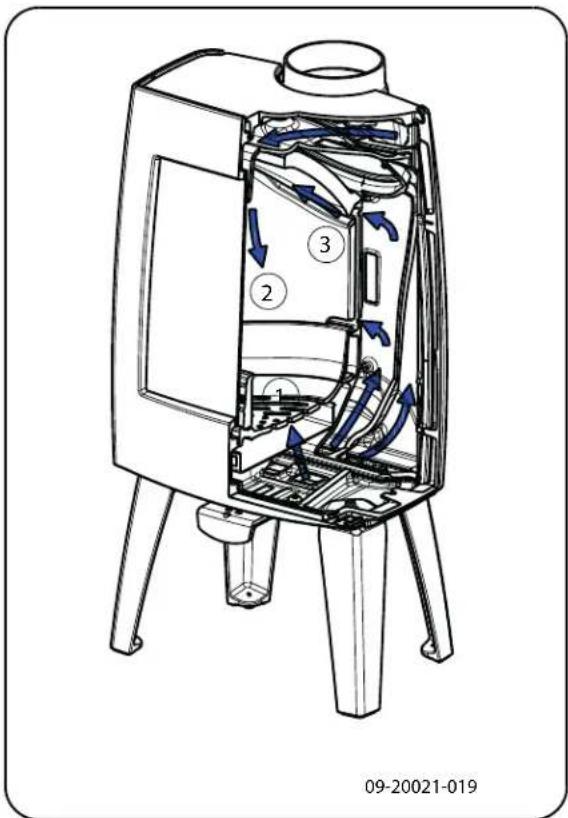

Regeling verbrandingslucht 19

Doven van het vuur 19

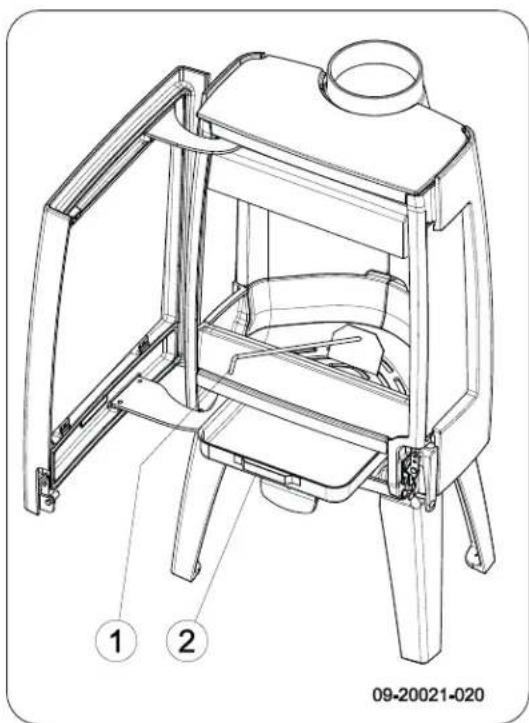

Ontassen 19

Nevel en mist 20

Eventuele problemen 20

Onderhoud 20

Schoorsteen 20

Schoonmaken en ander regelmatig onderhoud 20

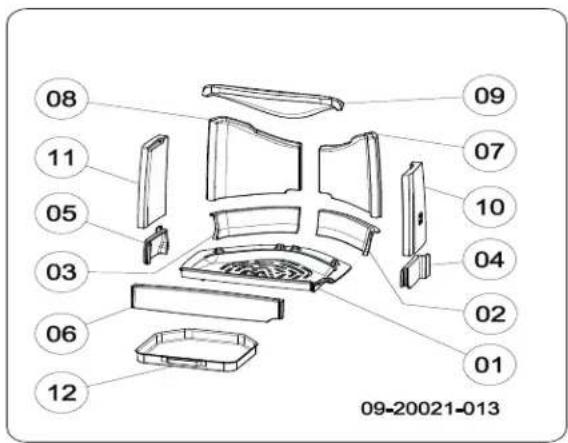

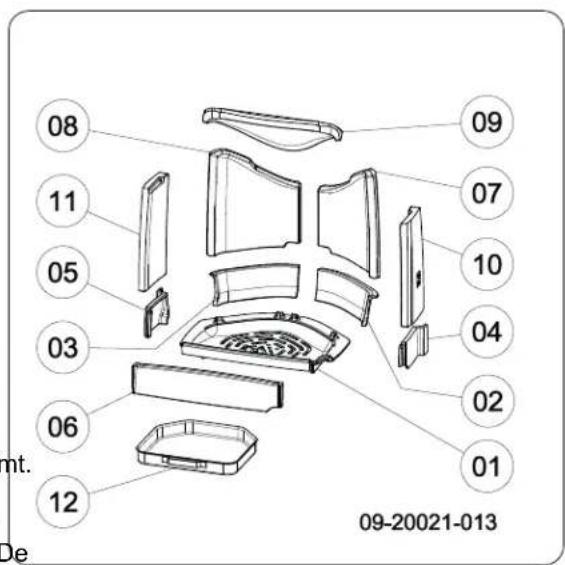

Wisselstukken Sense 22

Bijlage 1: Technische gegevens .... 24

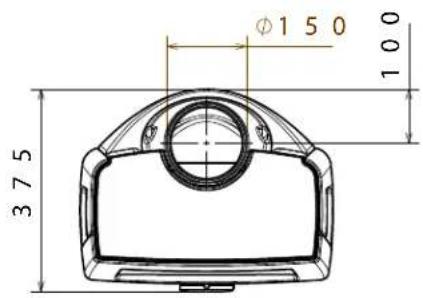

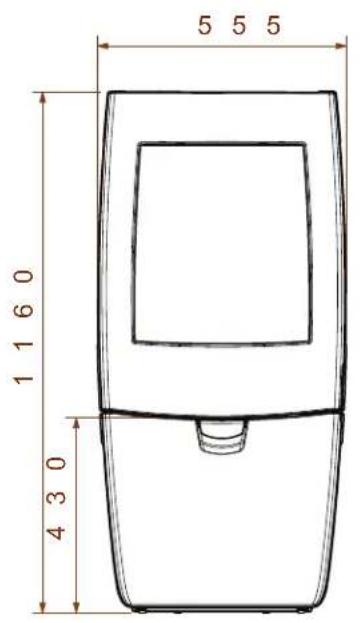

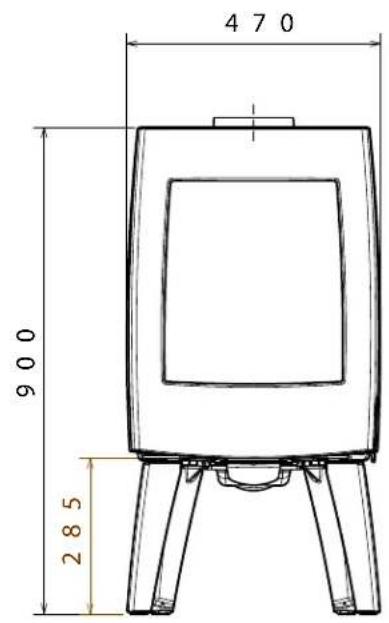

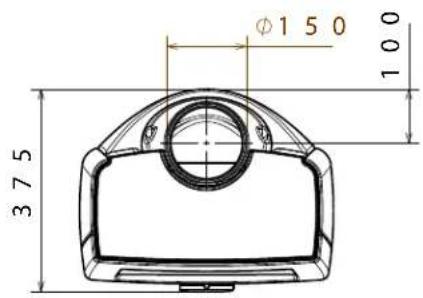

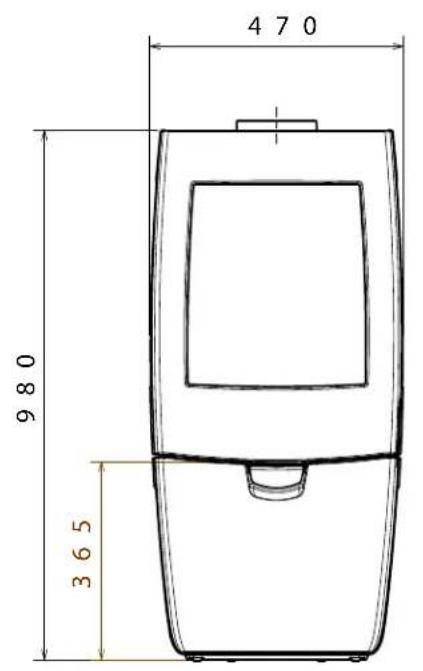

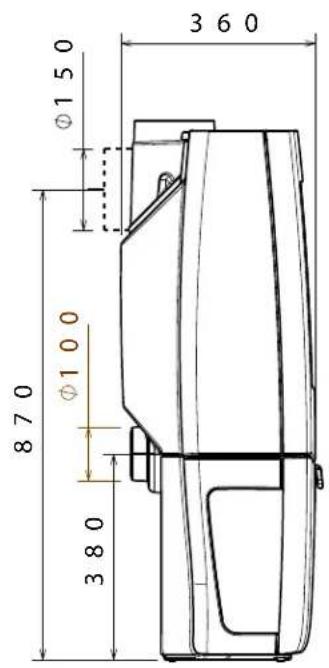

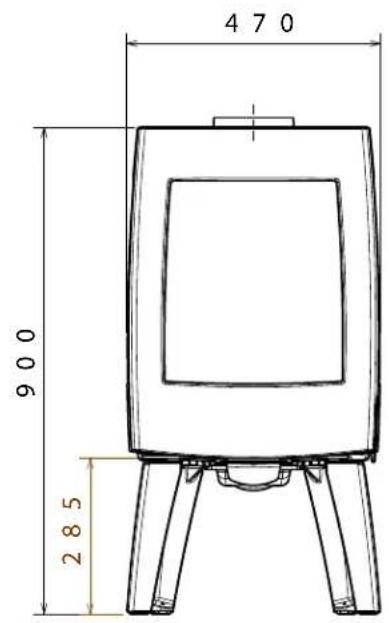

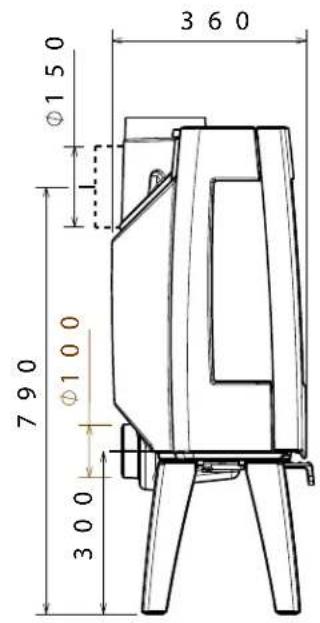

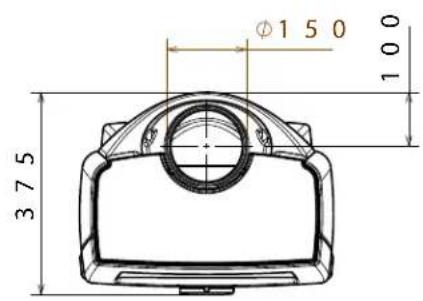

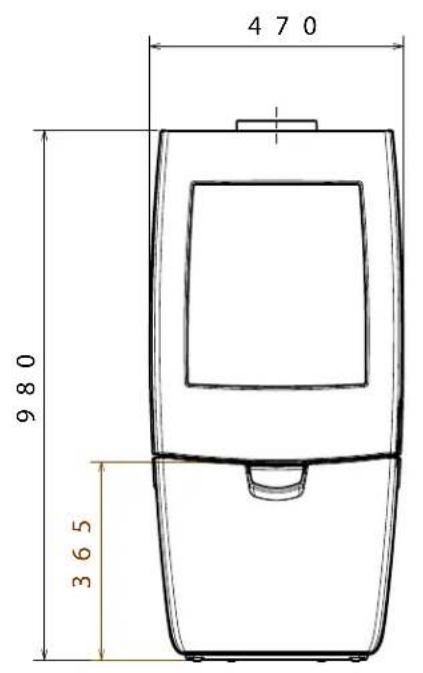

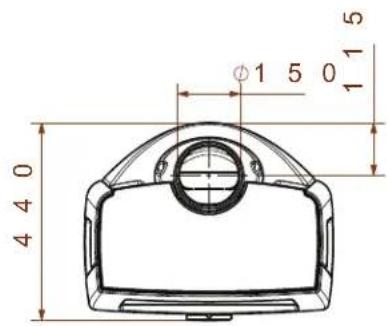

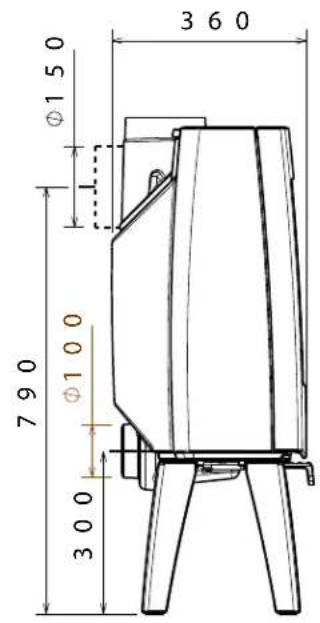

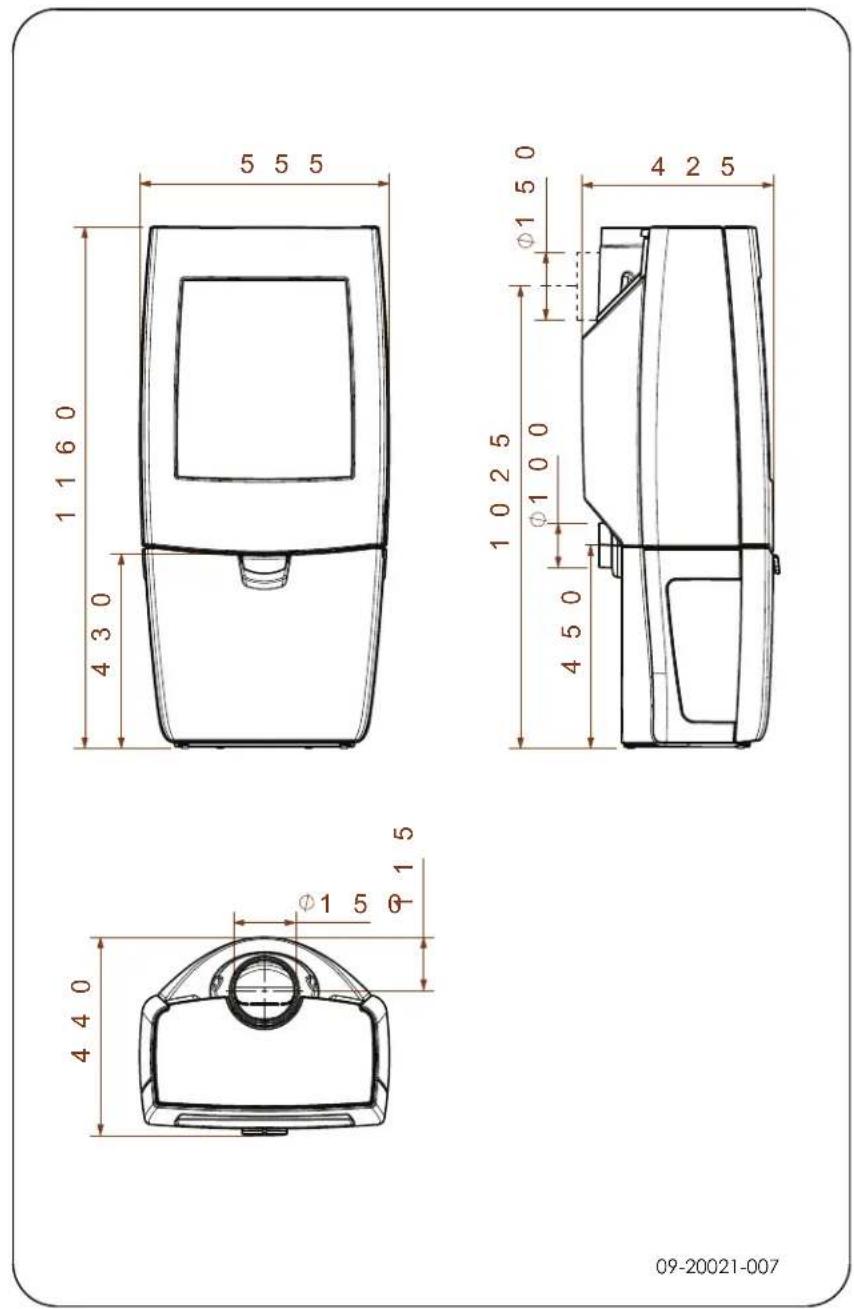

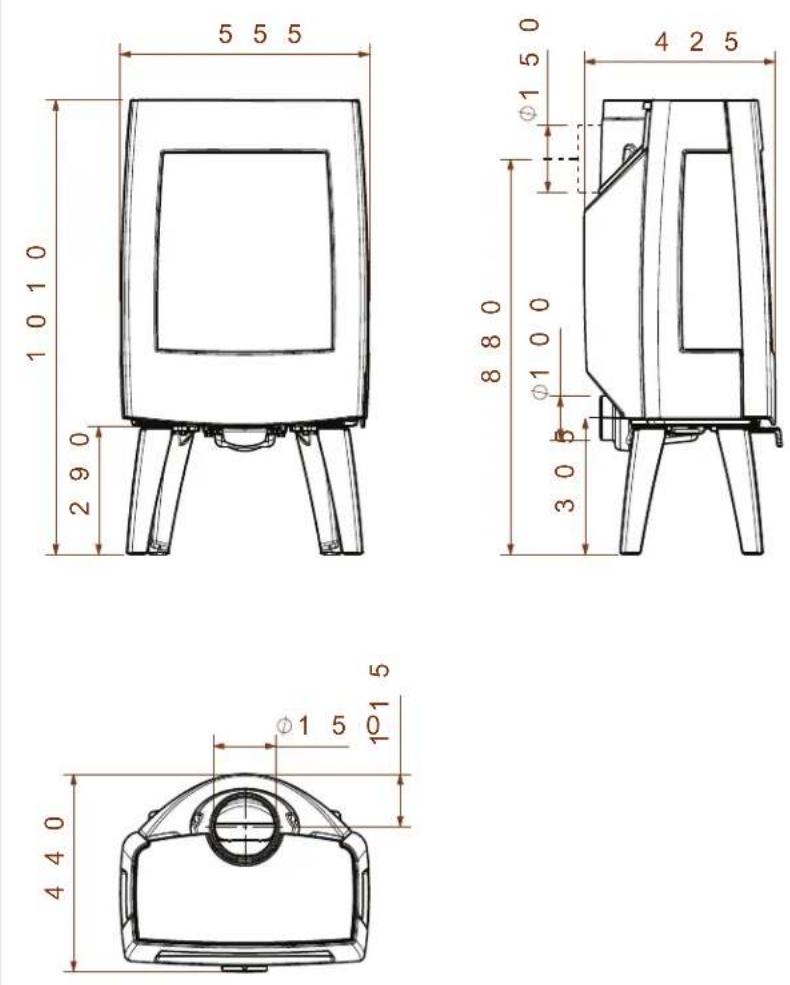

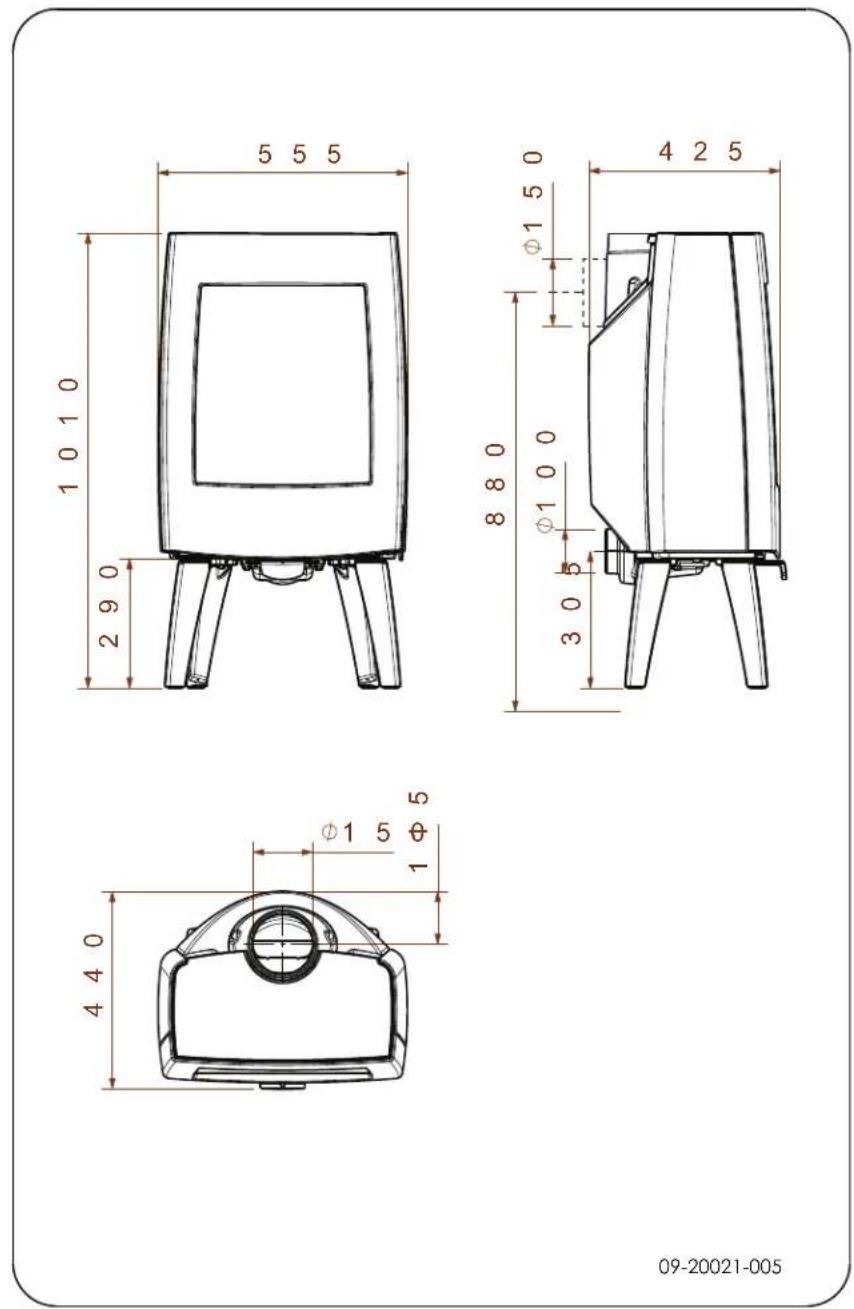

Bijlage 2: Afmetingen 25

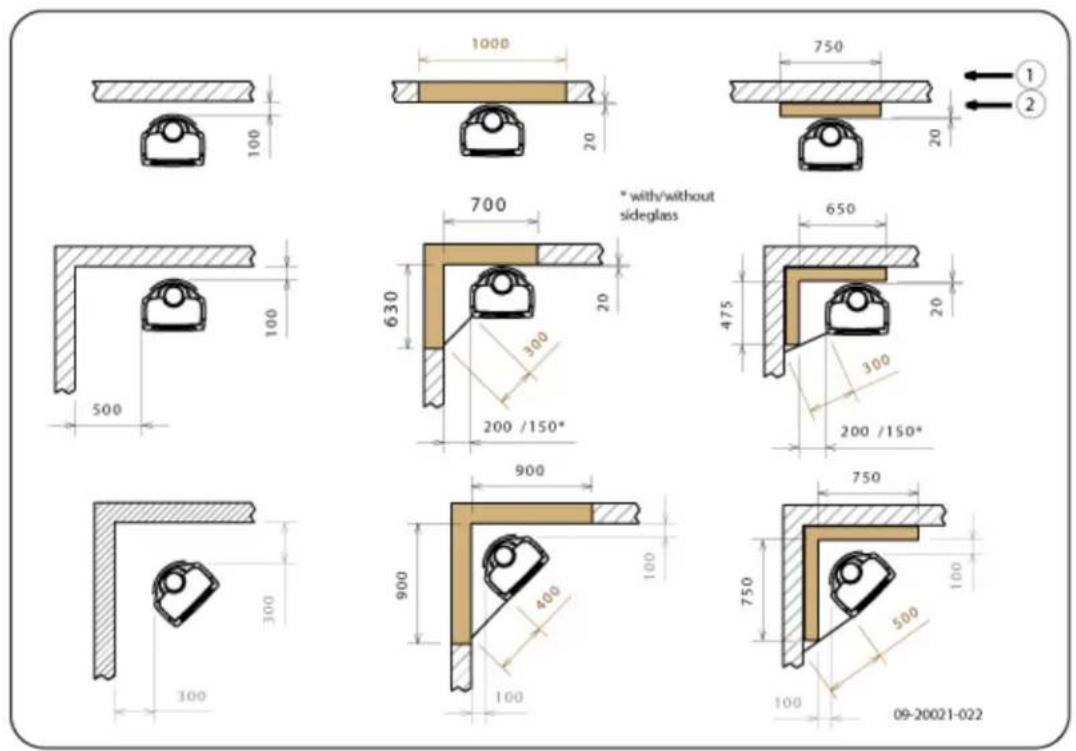

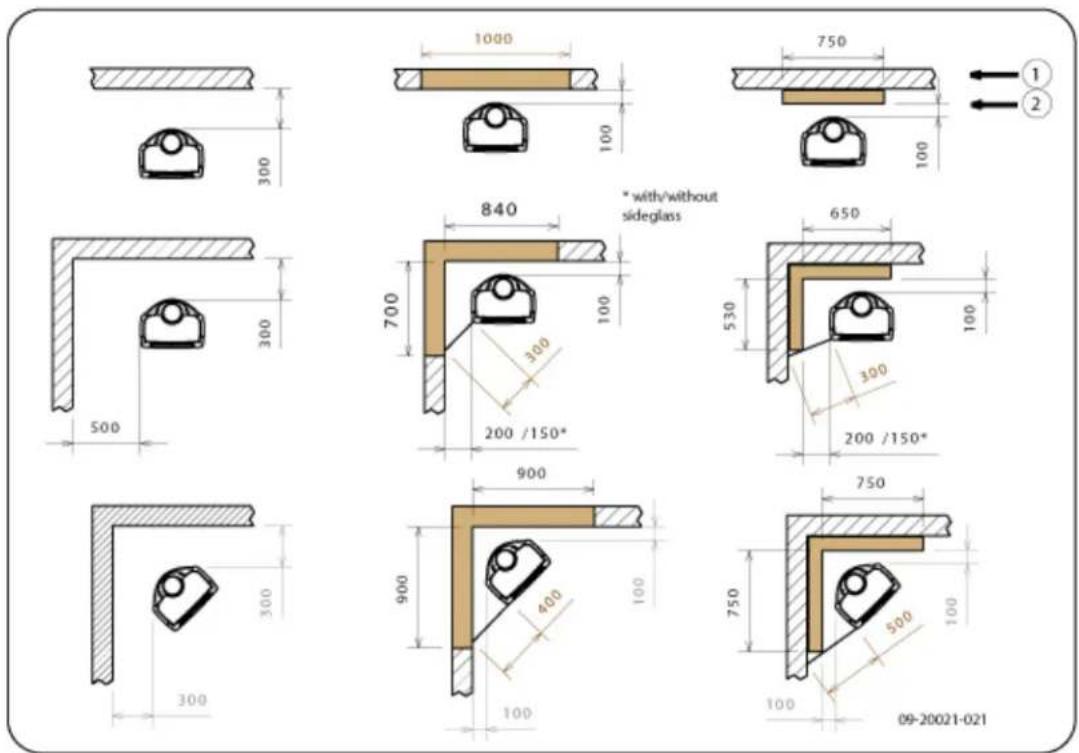

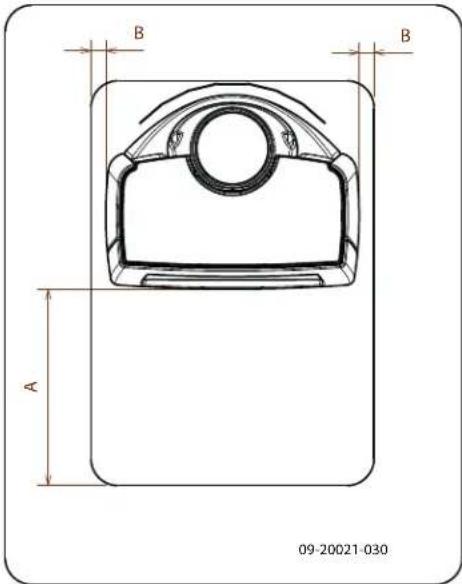

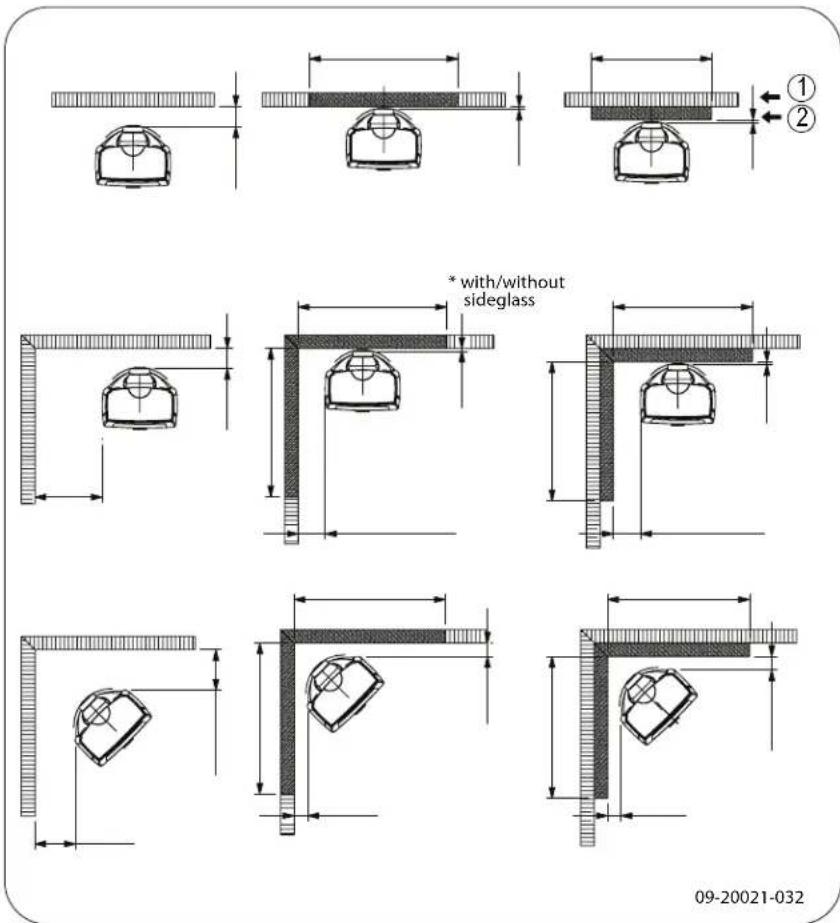

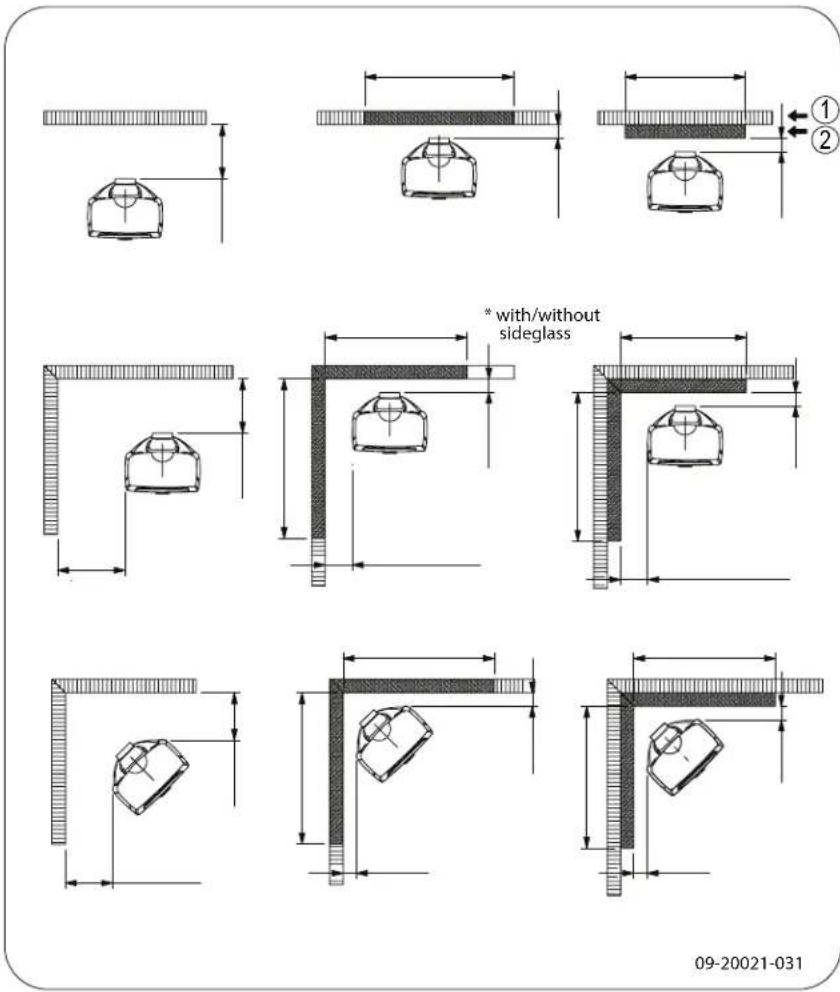

Bijlage 3: Afstand tot brandbaar materiaal .. 33

Bijlage 4: Diagnoseschema ....38

Index 39

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitsproduct.

Dit product maakt deel uit van een nieuwe generatie energiezuinige en milieuvriendelijke verwarmingstoestellen. Deze toestellen maken optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Uw DOVRE toestel is geproduceerd met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, dan kunt u altijd een beroep doen op de DOVRE service.
Het toestel mag niet gewijzigd worden; gebruik steeds originele onderdelen.
Het toestel is bedoeld voor plaatsing in een woon- ruimte. Het moet hermetisch worden aangesloten op een goed werkende schoorsteen.
Wij adviseren u het toestel te laten installeren door een bevoegd installateur.
DOVRE kan niet aansprakelijk worden gesteld voor problemen of schade door een onjuiste installatie.
Bij installatie en gebruik moeten de hierna beschreven veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebruikt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installatie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2014 DOVRE NV

Prestatieverklaring

Volgens de bouwproductenverordening 305/2011

Nr. 033-CPR-2013

1. Unieke identificatiecode van het producttype:

Sense 100 - 200 / 4,9 kW

1. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4:

Uniek serienummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr H20130113 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240:2001/A2	;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: 300Zijkant: 500
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,18% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid	-
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	247 °C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen	4,9 kW
Rendement	79,5 %

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Prestatieverklaring

Volgens de bouwproductenverordening 305/2011

Nr. 032-CPR-2013

1. Unieke identificatiecode van het producttype:

Sense 100 - 200 / 7 kW

1. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4:

Uniek serienummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in article lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr H20130112 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240:2001/A2	;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: 300Zijkant: 500
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,07% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid	-
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	274 °C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen	7 kW
Rendement	80,0 %

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Prestatieverklaring

Volgens de bouwproductenverordening 305/2011

Nr. 041-CPR-2014

1. Unieke identificatiecode van het producttype:

Sense 300 - 400 / 9 kW

1. Type-, partij- of serienummer, dan wel een ander identificatiemiddel voor het bouwproduct, zoa voorgeschreven in artikel 11, lid 4:

Uniek serienummer.

1. Beoogde gebruiken van het bouwproduct, overeenkomstig de toepasselijke geharmoniseerde technische specificatie, zoals door de fabrikant bepaald:

Kachel voor vaste brandstof zonder productie van warm water volgens EN 13240.

1. Naam, geregistreerde handelsnaam of geregistreerd handelsmerk en contactadres van de fabrikar zoals voorgeschreven in artikel 11, lid 5:

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

1. Indien van toepassing, naam en contactadres van de gemachtigde wiens mandaat de in artikel lid 2, vermelde taken bestrijkt:

2. Het systeem of de systemen voor de beoordeling en verificatie van de prestatiebestendigheid bouwproduct, vermeld in bijlage V:

Systeem 3

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct dat onder een geharmoniseen norm valt:

De aangestelde instantie KVBG, geregistreerd onder het nummer 2013, heeft onder systeem 3 een type-keur uitgevoerd en heeft het testrapport nr H20140117 verstrekt.

1. Indien de prestatieverklaring betrekking heeft op een bouwproduct waarvoor een Europese technische beoordeling is afgegeven:

2. Aangegeven prestatie:

De geharmoniseerde norm EN 13240:2001/A2	;2004/AC :2007
Essentiële karakteristieken Prestaties Hout
Brandveiligheid
Vuurbestendigheid A1
Afstand tot brandbaar materiaal	Minimale afstand in mmAchterkant: 400Zijkant: 500
Risico van uitvallende gloeiende deeltjes Conform
Emissie van verbrandingsproducten CO: 0,08% (13%O2)
Oppervlaktetemperatuur Conform
Elektrische veiligheid	-
Gemakkelijk te reinigen	Conform
Maximale werkingsdruk	-
Rookgastemperatuur bij nominaal vermogen	216 °C
Mechanische weerstand (gewicht dragen van schoorsteen)	Niet bepaald
Nominaal vermogen	9 kW
Rendement	80 %

1. De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt gegeven prestaties.

Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:

T. Gehem

01/10/2013 Weelde

Tom Gehem CEO

In het kader van een continue productverbetering, kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel : [phone]

België E-mail : [e-mail]

Veiligheid

Let op! Alle veiligheidsvoorschriften moeten strikt worden nageleefd.

Lees aandachtig de instructies voor installatie, gebruik en onderhoud die met het toestel zijn meegeleverd, voordat u het toestel in gebruik neemt.

Het toestel moet worden geïnstalleerd overeenkomstig de wetgeving en voorschriften van uw land.

Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen moeten worden nageleefd bij het installeren van het toestel.

Laat het toestel bij voorkeur installeren door een bevoegd installateur. Deze is op de hoogte van de geldende bepalingen en voorschriften.

Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis kunnen zeer heet worden (meer dan 100°C)! Gebruik voor de bediening een 'koude hand' of een hittebestendige handschoen.

Zorg voor voldoende afscherming als jonge kinderen, mindervaliden, ouderen en dieren zich in de nabijheid van het toestel bevinden.

Veiligheidsafstanden tot brandbaar materiaal moeten strikt worden aangehouden.

Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in de nabijheid van het toestel.

Gebruik tijdens het gebruik van uw toestel geen licht ontvlambare of explosieve stoffen de nabijheid van het toestel.

Voorkom schoorsteenbrand door regelmatig de ^st betreffende schoorsteen te laten reinigen. Stook het toestel nooit met open deur.

Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.

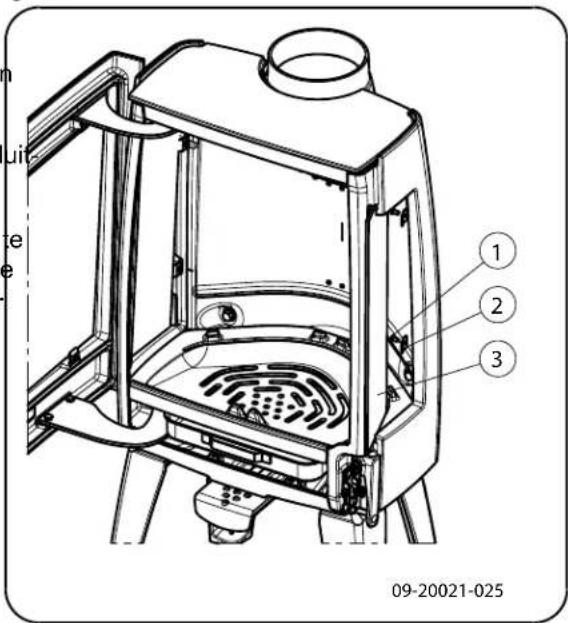

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Oefen geen kracht uit op de deur, voorkom dat kinderen aan de geopende deur trekken, ga nooit op de geopende deur staan of zitten en plaats geen zware voorwerpen op de deur. Zo voorkomt u dat het toestel kantelt.

Zorg voor voldoende ventilatie van de ruimte waar het toestel wordt geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden. Zie het hoofdstuk "Installatiecondities" voor meer informatie over ventilatie.

Installatiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.

▶ Voor de aansluitmaten: zie de bijlage "Technische gegevens".

Informeer bij de brandweer en/of ver- zekeringsmaatschappij naar eventuele specifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natuurlijke trek.

De warme lucht in de schoorsteen is lichter dan de buitenlucht en stijgt daarom.

Het aanzuigen van lucht, nodig voor de verbranding van de brandstof in het toestel.

^1 Een niet goed werkende schoorsteen kan tijdens het openen van de deur rookterugslag geven. Schade ont- staan door rookterugslag is uitgesloten van garantie.

Sluit niet meerdere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op dezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet. Zorg in ieder geval bij twee aansluitingen dat het hoogteverschil tussen de aansluitingen minimaal 200 mm bedraagt.

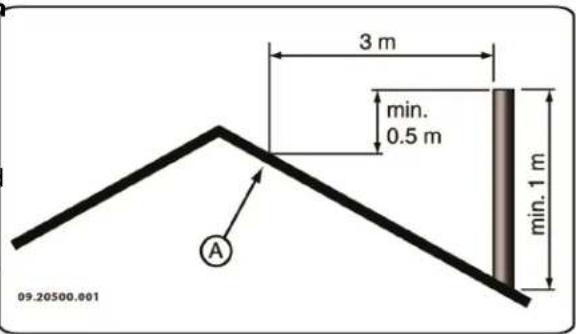

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

in de volgende figuur zijn aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

De schoorsteen moet aan de volgende voorwaarden voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.
De schoorsteen moet luchtdicht en goed gereinig zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekkend van de uitgang van het toestel - zo verticaal mogelijk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen en veroorzaken mogelijk roetophoping.

De binnenmaten mogen niet te groot zijn, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder wordt.

De schoorsteen moet bij voorkeur dezelfde diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geïsoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vernauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op detilatierooster in de buitenmuur te laten plaatsen. schoorsteen: let erop dat de kap niet de uitmonding van de schoorsteen vernauwt en dat de kap niet de afvoer van verbrandingsgassen belemmert. Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad-

De schoorsteen moet uitmonden in een zone die ben, of zijn uitgeschakeld wanneer u het toestel niet wordt verstoord door omliggende gebouwen, stookt.

Het schoorsteengedeelte buiten de woning moet geïsoleerd zijn.

De schoorsteen moet minimaal 4 meter hoog zijn

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is ver wijderd van de schoorsteen: houd de maten aan

3 m min. 0.5 m min. 1 m A 09.20500.001

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht wordt via regelbare lucht-inlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte kunnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5 cm²/kW moet zijn. Extra ventilatie is nodig:

Als het toestel in een ruimte staat die goed is geïsoleerd.

Als er mechanische ventilatie is, bv een centraal afzuigsysteem of een afzuigkap in een open keu- ken.

U kunt voor extra ventilatie zorgen door een ven-

etilatierooster in de buitenmuur te laten plaatsen. ding Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of bad- kamerventilator) een eigen buitenluchtaanvoer heb-

ben, of zijn uitgeschakeld wanneer u het toestel stookt.

U kunt het toestel ook aansluiten op buitenluchtaanvoer. Hiervoor is een aansluitset meegeleverd. Extra ventilatie is dan niet nodig.

Vloer en wanden

De vloer waarop het toestel wordt geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens". die

Bescherm een brandbare vloer door middel va een onbrandbare vloerplaat tegen warmte-uitstraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstand tussen het toestel en brandbare materialen zoals houten wanden en meubels.

Ook de aansluitbuis straalt warmte uit. Zorg voor voldoende afstand of afscherming tussen de aansluitbuis en brandbare materialen. De vuistregel voor een enkelwandige buis is een afstand van driemaal de diameter. Als een bekledingsschelp rond de buis is aangebracht, is een afstand van eenmaal de diameter toelaatbaar.

Een vloerkleed moet minimaal 80 cm van het vuur verwijderd zijn.

Bescherm een brandbare vloer voor de kachel met behulp van een onbrandbare vloerplaat tegen eventueel uitvallende assen. De vloerplaat moet voldoen aan nationale normen.

Voor de afmetingen van de onbrandbare vloerplaat: zie de bijlage "Afstand tot brandbaar materiaal".

Voor verdere eisen in verband met brand-veiligheid: zie de bijlage "Afstand tot brandbaar materiaal".

^a Productbeschrijving

1. Aansluitkraag
2. Deur
3. Zijglas
4. Grendel
5. Luchtschuif

Deursluiting

Het toestel wordt geleverd met de grendelknop (4) gemonteerd. De deur wordt geopend door de grendelknop in te drukken. Omdat de grendelknop tijdens het gebruik warm wordt, is er een handschoen bijgeleverd die u kunt gebruiken als bescherming voor uw hand.

Installatie

Algemene voorbereiding

- Controleer het toestel onmiddellijk bij ontvangst op (transport)schade en eventuele andere gebreken. Het toestel is aan de onderkant met schroeven op de pallet gemonteerd.

Als u (transport)schade of gebreken hebt geconstateerd, neem het toestel dan niet in gebruik en stel de leverancier op de hoogte.

Verwijder de demontabele onderdelen (vuurvaste binnenplaten, stookrooster, topplaat, aslade) uit het toestel voordat u het toestel gaat installeren.

Door demontabele onderdelen te verwijderen, kunt u het toestel gemakkelijker verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weer op de juiste plaats te kunnen aanbrengen.

① ② ③ 09-20021-011

1. Open de deur; zie volgende figuur.

1. Verwijder de vuurvaste binnenplaten; zie volgende figuur.

a. Verwijder eerst de vlamplaat (09).

De vlamplaat is aan de bovenzijde bevestigd met een metalen clipje, dit is om beschadiging tijdens het transport te vermijden.

b. Verwijder de binnenplaten (10), (11), (07) en (08) aan de zij- en achterkant

c. Verwijder de vuurkorf aan de achterzijde (02) en (03) en aan de voorkant (04), (05) en (06).

d. Verwijder het rooster en de aslade (01) en (12).

Vermiculiet binnenplaten zijn licht van gewicht en bij levering meestal okerkleurig. Zij isoleren de verbrandingskamer zodat de verbranding beter is.

09-20021-013

Uitneembare binnendelen

01 stookbodem
02 vuurkorf rechtsachter
03 vuurkorf linksachter
04 vuurkorf rechts
05 vuurkorf links
06 vuurkorf
07 binnenplaat zijkant rechtsachter
08 binnenplaat zijkant linksachter
09 vlamplaat binnenplaat
10 binnenplaat zijkant rechts
11 binnenplaat zijkant links
12 aslade

Schoorsteenaansluiting voorbereiden

Bij het aansluiten van het toestel op een schoorsteen hebt u de keuze uit aansluiting aan de bovenzijde of aan de achterzijde van het toestel.

Optioneel is een hitteschild verkrijgbaar. Bij toe-passing van dit hitteschild kan de afstand tot brandbaar materiaal verkleind worden. Zie bijlage "Afstand tot brandbaar materiaal". Voor de aansluiting aan de achterzijde moet de uitbreekplaat verwijderd worden.

Dit kan met behulp van een kniptang (1); zie volgende figuur.

Om het optioneel verkrijgbare hitteschild te monteren gaat u als volgt te werk:

1. Schroef 2 draadeinden M6 (1) met afstandstuk (2) op de achterwand.
2. Plaatst het hitteschild (3) en schroef dit vast met 2 flenskopschroeven M6 (4), zie volgende figuur.

en of 1 2 3 4 09-20021-023

Aansluiten op de bovenzijde

Het toestel wordt standaard geleverd met de aan- sluitkraag gemonteerd voor een aansluiting aan de bovenzijde, zie volgende afbeelding.

09-20021-015 ① ②

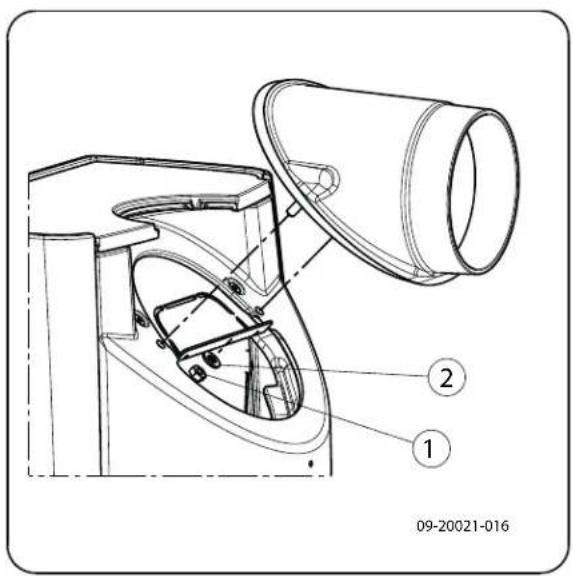

Aansluiten op de achterzijde

Voor de aansluiting op de achterzijde moet de positie van de aansluitkraag gewijzigd worden. De aan-sluitkraag is bevestigd met 2 moeren M8 (sleutel 13). Ga als volgt te werk:

1. Verwijder de vlamplaat.
2. Schroef de moeren los en verwijder de aan-sluitkraag.

Controleer of het afdichtband op het contactvlak niet is beschadigd. Vervang het afdichtband als dat wel het geval is.

1. Plaats de aansluitkraag 180° gedraaid ten opzichte van de oorspronkelijke positie, zie volgende figuur.

09-20021-016 ① ②

1. Monteer de aansluitkraag met de 2 moeren M8.
2. Plaats de vlamplaat terug.

3. Buitenluchtaansluiting voorbereiden

Als het toestel wordt geplaatst in een ruimte die onvoldoende is geventileerd, kunt u de aansluitset voor het aanvoeren van buitenlucht op het toestel aansluiten.

De luchtaanvoerbuis heeft een diameter van 100 mm. Bij toepassing van een gladde buis mag deze buis maximaal 12 meter lang zijn. Bij gebruik van hulpstukken zoals bochten moet u per hulpstuk de maximale lengte (12 meter) met 1 meter verminderen.

Buitenluchtaansluiting via de wand

1. Maak een aansluitgat in de wand (raadpleeg de bijlage "Afmetingen", voor de juiste positie van het aansluitgat).
2. Sluit de luchtaanvoerbuis hermetisch af op de muur.

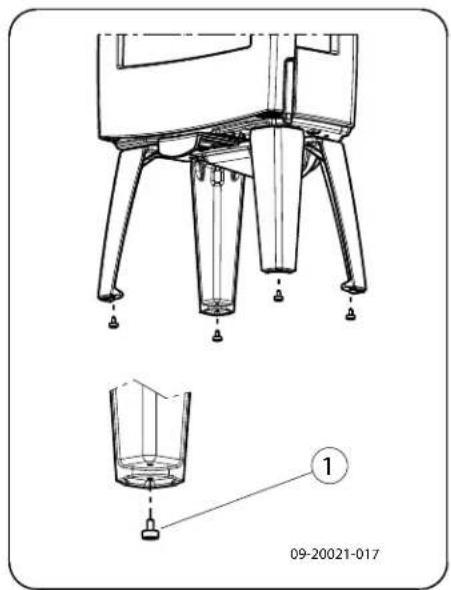

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas. Het toestel is uitgevoerd met stelvoetjes die al op het toestel zijn gemonteerd of worden bijgeleverd. Gebruik deze stelvoetjes zodat het toestel perfect waterpas kan worden gesteld.

09-20021-017

1. Sluit het toestel hermetisch aan op de schoorsteen.

2. Bij buitenluchtaansluiting: sluit de aanvoer van buitenlucht aan op de aansluitset die op het toestel gemonteerd.

3. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuur- vaste binnenplaten.

Het toestel is nu klaar voor gebruik.

Gebruik

Eerste gebruik

Wanneer u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat rook en geurhinder ontstaan. Zet eventueel in de ruimte waar het toestel staat de ramen en deuren even op

Brandstof

Dit toestel is alleen geschikt voor het stoken van natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Gebruik geen andere brandstoffen, want die kunnen leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u niet gebruiken omdat zij het milieu vervuilen, en omdat zij het toestel en de schoorsteen sterk vervuilen waardoor schoorsteenbrand kan ontstaan:

▶ Behandeld hout, zoals sloophout, geverfd hout, geïmpregneerd hout, verduurzaamd hout, multiplex en spaanplaat.
Kunststof, oud papier en huishoudelijk afval.

Hout

Gebruik bij voorkeur hard loofhout zoals eik, beuk, berk en fruitbomenhout. Dit hout brandt langzaam met rustige vlammen. Naaldhout bevat meer hars, brandt sneller en geeft meer vonken.
Gebruik gedroogd hout met een vochtpercentage van maximaal 20%. Hiervoor moet het hout minstens 2 jaar zijn gedroogd. Hout met een vochtpercentage van 20% levert 4,2 kWh per kg hout. Hout met een vochtpercentage van 15% levert 4,4 kWh per kg hout. Vers gekapt hout heeft een vochtpercentage van 60% en levert slechts 1,6 kWh per kg hout.
Zaag het hout op maat en klief het als het nog vers is. Vers hout klieft gemakkelijker en gekloven hout droogt beter. Bewaar het hout onder een afdek waar de wind vrij spel heeft.
Gebruik geen nat hout. Nat hout geeft geen warmte omdat alle energie gaat zitten in het verdampen van vocht. Dit geeft veel rook en roetaanslag op de deur van het toestel en in de schoorsteen. De waterdamp condenseert in het toestel en kan langs naden uit het toestel lekken en zwarte vlekken op de vloer geven. De waterdamp kan ook in de schoorsteen condenseren en creosoot vormen. Creosoot is zeer brandbaar en kan schoorsteenbrand veroorzaken.

Aanmaken

U kunt controleren of de schoorsteen voldoende trek heeft door boven de vlamplaat een prop krantenpapier aan te steken. Bij een koude schoorsteen is er vaak onvoldoende trek in de schoorsteen en kan er rook in de kamer komen. Door het toestel op de hier beschreven manier aan te maken, voorkomt u dit probleem.

1. Stapel twee lagen middelgrote houtblokken kruislings op elkaar.

1. Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kruislings op elkaar.

2. Leg een aanmaakblokje tussen de onderste laag aanmaakhoutjes en steek het aanmaakblokje aan volgens de instructies op de verpakking.

1. Sluit de deur van het toestel en zet de primaire luchtinlaat en de secundaire luchtinlaat van het toestel open; zie volgende figuur.

2. Laat het aanmaakvuur flink doorbranden totdat het een gloeiend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; zie de paragraaf "Stoken met hout"

o o o Primaire lucht open (tijdens aanmaken)

o o Secundaire lucht open (glasspoeling)

o Lucht voor naverbranding open

B:

o o Secundaire lucht open (glasspoeling)

o Lucht voor naverbranding open

A:

o Lucht voor naverbranding open (voor goede verbranding nooit helemaal sluiten)

Maximale hoeveelheid hout

Om continu te kunnen stoken tegen het nominale vermogen, moet er iedere 45 minuten hout worden bijgevuld. Als u de hoeveelheid hout per keer vermindert, kunt u vaker bijvullen. Elke kachel is ontworpen om te werken met een bepaalde maximale hoeveelheid hout. Als u een grotere hoeveelheid hout gebruikt, wordt de warmte-afgifte groter. Daardoor kan de haard

overbelast raken en kunnen er onderdelen worden beschadigd.

Toegestane hoeveelheid brandstof voor hout met e vochtpercentage van 15%:

Sense 4,9 kW heeft een maximale vulling van 1 kg hout per 45 minuten.
Sense 7kW heeft een maximale vulling van 1,5 kg hout per 45 minuten
Sense 9kW heeft een maximale vulling van 1,9 kg hout per 45 minuten.

Vul de verbrandingskamer voor maximaal één derde en vul nooit hout boven de openingen voor secundaire lucht.

Voor de Sense 300/400 is er een indicatielijn aangebracht in de achterwand. De vulling moet onder deze indicatielijn blijven. Zie de volgende figuur.

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de en stookvloer.
3. Stapel enkele houtblokken op het houtskoolbed.

Lösse stapeling

Nadat u de instructies voor het aanmaken hebt gevolgd:

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout lang-zamer omdat de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.
2. Sluit de primaire luchtinlaat en laat de secundaire luchtinlaat open staan.

Regeling verbrandingslucht

Het toestel heeft diverse voorzieningen voor de luchtregeling; zie volgende figuur.

Het toestel heeft één luchtschuif die zowel de primaire lucht als de secundaire lucht regelt. Als de luchtschuif geheel is uitgetrokken is de primaire en secundaire luchtinlaat open. Naarmate de luchtschuif verder wordt ingedrukt sluit zich de primaire luchtinlaat en daarna de secundaire luchtinlaat. Als de luchtschuif geheel gesloten is blijft een kleine luchtopening open om de naverbranding onder de vlamplaat te verzorgen.

09-20021-019

De primaire lucht regelt de lucht onder het rooster De secundaire lucht regelt de lucht voor het glas (wash) (2).

De achterwand heeft onder de vlamplaat permanen luchtopeningen (3) die zorgen voor de naverbrandin

Adviezen

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zijn zeer brandbaar. Als de afzetting van deze stoffen te groot wordt, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te laten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de luchtschuif.

De luchtinlaat belucht niet alleen het vuur maar ook het glas, zodat het glas niet snel vervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakkeren.
Regelmatig een kleine hoeveelheid houtblokken bijvullen is beter dan veel houtblokken tegelijk.

Doven van het vuur

Vul geen brandstof bij en laat de kachel gewoon uit-gaan. Als een vuur wordt getemperd door de lucht-toevoer te verminderen, komen schadelijke stoffen vrij. Laat daarom het vuur vanzelf uitbranden. Houd toezicht op het vuur totdat het goed is gedoofd. Als het vuur volledig is gedoofd kunnen alle luchtschuiven worden gesloten.

Ontassen

Na het stoken van hout blijft een relatief kleine hoeveelheid as over. Dit asbed is een goede isolator voor de-stookbodem en geeft een betere verbranding. Laat daarom gerust een dun laagje as op de stookbodem lig- al- gen.

De luchttoevoer door de stookbodem mag echter niet worden belemmerd en er mag zich geen as ophopen achter een gietijzeren binnenplaat. Verwijder daarom regelmatig de overtollige as.

09-20021-020

1. Open de deur van het toestel.

2. Gebruik het trekschepje om de overtollige assen door het rooster in de aslade te schrapen

3. Verwijder de aslade met behulp van de bijgeleverde handschoen en leeg de aslade.

4. Plaats de aslade terug en sluit de deur van het stel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en stank- overlast geven. Als het niet echt nodig is, kunt u bij nevel en mist beter niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om even- re tuele problemen bij het gebruik van het toestel op te lossen.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te houden.

Schoorsteen

In veel landen bent u wettelijk verplicht de schoorsteen te laten controleren en onderhouden.

Aan het begin van het stookseizoen: laat de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stookseizoen en nadat de schoorsteen lange tijd niet is gebruikt: laat de schoorsteen controleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en ander regelmatig onderhoud

Maak het toestel niet schoon wanneer het nog warm is.

Maak de buitenkant van het toestel schoon met een droge niet pluizende doek.

Na afloop van het stookseizoen kunt u de binnenkant van het toestel goed schoonmaken:

▶ Verwijder eventueel eerst de vuurvaste binnenplaten. Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van toe binnenplaten.

Maak eventueel de luchtaanvoerkanalen schoon.

Verwijder de vlamplaat boven in het toestel en maak deze schoon.

Vuurvaste binnenplaten controleren

De vuurvaste binnenplaten zijn verbruiksonderdelen die aan slijtage onderhevig zijn. Vermiculiet binnenplaten zijn kwetsbaar. Stoot niet met houtblokken tegen de binnenplaten. Controleer de binnenplaten regelmatig en vervang ze indien nodig.

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculiet of chamotte binnenplaten kunnen haarscheuren gaan vertonen, maar dat heeft geen nadelig effect op hun werking.

Gietijzeren binnenplaten gaan lang mee als u Smeren

regelmatig as verwijdert die zich mogelijk

erachter ophoopt. Als opgehoopte as achter Hoewel gietijzer enigszins zelfsmerend is, moet u een gietijzeren plaat niet wordt verwijderd, kan bewegende delen toch regelmatig smeren.

de plaat de warmte niet meer afgeven aan de omgeving en kan de plaat vervormen of scheuren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, grendels en lucht-schuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Laat het toestel nooit branden zonder de vuur- vaste binnenplaten.

Glas schoonmaken

Goed schoongemaakt glas neemt minder snel vuil Ga als volgt te werk:

1. Verwijder stof en loszittend roet met een droge doek.
2. Maak het glas schoon met kachelruitenreiniger:

a. Breng kachelruitenreiniger aan op een keukenspons, wrijf het gehele glasoppervlak in laat even inwerken.
b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewoo glasreinigingsproduct.
2. Wrijf het glas schoon met een droge doek of ke kenpapier.

Gebruik geen schurende of bijtende producten on het glas schoon te maken.
Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neem

Voorkom dat kachelruitreiniger tussen het glas en de gietijzeren deur loopt.

Onderhoud geëmailleerde kachel

Reinig het toestel nooit als het nog warm is. Het reinigen van het geëmailleerde oppervlak van de kachel kunt u het beste doen met zachte groene zeep en lauw water. Gebruik zo min mogelijk water, wrijf het oppervlak goed droog en voorkom roestvorming.

Gebruik nooit staalwol of een ander schuurmiddel. Z nooit een waterketel direct op een geëmailleerde kachel; gebruik een onderzetter en voorkom beschadigingen.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Lakbeschadigingen bijwerken

Kleine lakbeschadigingen kunt u bijwerken met een spuitbus speciale hittebestendige lak die verkrijgbaar is bij uw leverancier.

Het geëmailleerde oppervlak bij- werken

Emaileren is een artisanaal proces dat maakt dat er kleine kleurverschillen en beschadigingen op het toestel kunnen voorkomen. De toestellen ondergaan in de fabriek een visuele controle, dat wil zeggen, de controleur kijkt op een afstand van 1 meter gedurende 10 seconden naar het oppervlak.

Eventuele beschadigingen die dan niet opvallen worden als OK beschouwd. Bij het toestel is een speciale hittebestendige lak meegeleverd waarmee kleine

(transport) beschadigingen kunnen worden bijgewerkt. Breng de hittebestendige lak in dunne laagjes aan en laat het goed drogen voordat het toestel in gebruik genomen wordt.

Sommige kleuren email zijn gevoelig voor ver- andering van temperatuur. Hierdoor kan het voor- komen dat de kleur verandert tijdens het gebruik van het toestel. Als het toestel is afgekoeld keert de oorspronkelijke kleur van het email terug.

Als geëmailleerde oppervlakken zeer heet worden kunnen er haarscheurtjes ontstaan. Dit is een normal verschijnsel en heeft geen invloed op het functioneren van de kachel.

Zorg dat de kachel niet wordt overbelast. Bij overbelasting wordt de oppervlaktetemperatuur extreem hoog en kan er blijvende schade aan het email ontstaan.

Afdichting controleren

Controleer of het afdichtingskoord van de deur nog goed afsluit. Afdichtkoord verslijt en moet tijdig worden vervangen.

Controleer het toestel op luchtlekken. Kit eventuel luchtgeleider is bevestigd met een moer M8 midden kieren dicht met kachelkit. boven in het toestel. Ga als volgt te werk:

Laat de kit goed uitharden voordat u het toestel Schroef de twee glasbevestigingen met onder-aanmaakt, anders blaast het vocht in de kit op delen (1) en (2) los en verwijder het glas (3), zie vol-en ontstaat opnieuw een lek.gende figuur.

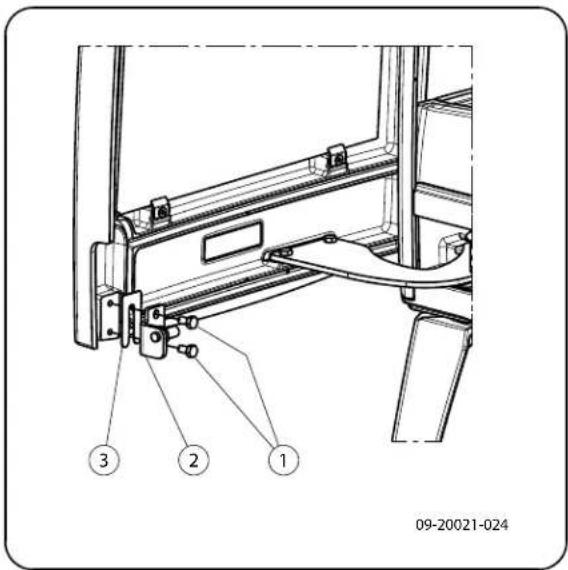

Sluiting deur bijstellen

1. Controleer de glasafdichting en breng indien nodig een nieuw afdichtkoord aan.

Controleer of de deur goed sluit. Indien nodig kan de 3. Plaats het nieuwe glas in de sponning en schroef sluiting van de deur stakker of losser ingesteld worden de glasbevestigingen vast. door de afstand van de sluitnok tot de deur te wijzigen.

Ga als volgt te werk:

1. Open de deur. De sluitnok (2) is nu zichtbaar en toegankelijk, zie volgende figuur.
2. Draai de twee schroeven (1) los, waarmee de slu nok is bevestigd.
3. Door een opvulplaatje (3) achter de sluitnok (2) te verwijderen sluit de deur strakker. Als de deur te strak sluit brengt u een extra opvulplaatje achter de sluitnok aan.
4. Draai de twee schroeven van de sluitnok weer vast en sluit de deur.

09-20021-024

Glas vervangen

Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden vervangen voordat u het toestel opnieuw in gebruik neemt.

Om het zijglas te vervangen moeten eerst alle binnenpanelen en de luchtgeleider worden verwijderd.

n uit te e 1 2 3 09-20021-025

Wisselstukken Sense

08 11 05 03 06 12 09 07 10 04 02 01 09-20021-013

Sense 100/103/200/203

Pos. Artikelnr. Omschrijving Aantal

01	03.66544.002	stookbodem 1
02	03.77429.002	vuurkorf rechtsachter 1
03	03.77428.000	vuurkorf linksachter 1
04	03.77425.002	vuurkorf rechts 1
05	03.77424.002	vuurkorf links 1
06	03.77423.002	vuurkorf 1
07	03.77523.000	binnenplaat zijkantrechtsachter	1
08	03.77522.000	binnenplaat zijkantlinksachter	1
09	03.76181.000	vlamplaat binnenplaat	1
10	03.77525.000	binnenplaat zijkantrechts	1
11	03.77524.002	binnenplaat zijkantlinks	1
12	03.05216.000	aslade	1

Sense 300/303/400/403

Pos. Artikelnr. Omschrijving Aantal

01	03.66549.002	stookbodem 1
02	03.77444.002	vuurkorf rechtsachter 1
03	03.77443.000	vuurkorf linksachter 1
04	03.77442.002	vuurkorf rechts 1
05	03.77441.002	vuurkorf links 1
06	03.77440.002	vuurkorf 1
07	03.77548.000	binnenplaat zijkantrechtsachter	1
08	03.77547.000	binnenplaat zijkantlinksachter	1
09	03.76188.000	vlamplaat binnenplaat	1
10	03.77550.000	binnenplaat zijkantrechts	1
11	03.77549.002	binnenplaat zijkantlinks	1
12	03.05216.000	aslade	1

Bijlage 1: Technische gegevens

Model	Sense100/103/200/203	Sense100/103/200/203	Sense300/303/400/403
Nominaal vermogen 4,9 kW 7,0	kW 9,0 kW
Schoorsteenaansluiting (diameter)	150 mm 150 mm 150 mm
Gewicht 105 kg - 125 kg 105 kg	- 125 kg 150 kg - 180 kg
Aanbevolen brandstof Hout	Hout	Hout
Kenmerk brandstof, max. lengte	33 cm	33 cm	40 cm
Massadebiet van rookgassen	4,5 g/s	5,1 g/s	7,3 g/s
Rookgastemperatuur gemeten in de meetsectie	247 °C	274 °C	274 °C
Temperatuur gemeten aan de uitgang van het toestel	317 °C	351 °C	352 °C
Minimum trek	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q) 0,18 %	0,07 %	0,08 %
NOx-emissie (13% Q)	81 mg/Nm3	89 mg/Nm3	75 mg/Nm3
CnHm-emissie (13%Q)	173 mg/Nm3	76 mg/Nm3	69 mg/Nm3
Stofemissie	27 mg/Nm3	25 mg/Nm3	19 mg/Nm3
Stofemissie volgens NS3058-NS3059	2,87 gr/kg	2,87 gr/kg	4,7 gr/kg
Rendement	79,5 %	80 %	80 %

Bijlage 2: Afmetingen

Sense 100

470 900 285

3 6 0 Ø1 5 0 Ø1 0 0 7 9 0 Ø1 0 0 3 0 0

φ1 5 0 3 7 5 1 0 0

09-20021-001

Sense 103

470 900 285

3 6 0 Ø1 5 0 7 9 0 Ø1 0 0 3 0 0

Ø1 50 375 100

09-20021-002

Sense 200

470 980 365

360 Ø150 Ø100 870 Ø100 380

Ø1 5 0 3 7 5 1 0 0

09-20021-003

Sense 203

470 980 365

360 Ø150 Ø100 Ø100 870 380

Ø1 50 375 100

09-20021-004

09-20021-005

Sense 303

09-20021-006

09-20021-007

Sense 403

5 5 5 1 1 6 0 4 3 0

4 2 5 1 0 2 5 Ø1 5 0 Ø1 0 0 Ø1 0 0 4 5 0

4 4 0 Ø1 5 0 1 1 5

09-20021-008

Bijlage 3: Afstand tot brandbaar materiaal

Sense 100/103/200/203 4,9 kW - 7 kW - Minimale afstanden in voor uitvoering zonder hitteschild

1000 750 300 100 100 100 840 * with/without sideglass 650 700 300 200 /150* 530 300 200 /150* 900 900 400 100 100 750 750 500 100 100 300 300 500 300 900 300 300 09-20021-021

1 Brandbaar materiaal
2 Onbrandbaar materiaal 100 mm

Let op! Om de toevoer van verbrandingslucht te garanderen moet, wanneer er geen buitenluchtaansluiting is voorzien, de afstand van de aansluitkraag voor de buitenlucht tot de muur minimaal 20 mm zijn. In voorkomende gevallen kan de aansluitkraag gedemonteerd worden.

Sense 100/103/200/203 4,9 kW - 7 kW - Minimale afstanden in millim voor uitvoering met hitteschild

1000 20 750 20 1 2 * with/without sideglass 630 20 650 475 20 300 200 /150* 900 400 100 750 500 100 300 300 900 100 750 100 100 09-20021-022

1 Brandbaar materiaal

2 Onbrandbaar materiaal 100 mm

Let op! Om de toevoer van verbrandingslucht te garanderen moet, wanneer er geen buitenluchtaansluiting is voorzien, de afstand van de aansluitkraag voor de buitenlucht tot de muur minimaal 20 mm zijn. In voorkomende gevallen kan de aansluitkraag gedemonteerd worden.

Sense 300/303/400/403 - 9 kW - Minimale afstanden in millimeter voering zonder hitteschild

09-20021-031

Sense 300/303/400/403 - 9 kW - Minimale afstanden in millimeters voering met hitteschild

① ② * with/without sideglass 09-20021-032

Sense - Afmetingen onbrandbare vloerplaat

B B A 09-20021-030

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 5

Bijlage 4: Diagnoseschema

					Probleem
●					Hout wil niet doorbranden
	●				Geeft onvoldoende warmte
		●			Rookterugslag tijdens het bijvullen
			●		Toestel brandt te hevig, niet goed regelbaar
				●	Aanslag op het glas
					mogelijke oorzaak mogelijke oplossing
●	●	●		●	Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		●	Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		●	Afmetingen hout te groot	Gebruik kleine stukjesaanmaakhout. Gebruikgekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	●	Stapeling hout niet correct	Stapel het hout zodanig dat er voldoende lucht tussen de houtblokken kan stromen (losse stapeling, zie "Stoken met hout").
●	●	●		●	Werking van de schoorsteen onvol-doende	Controleer of de schoorsteen aan de voorwaarden voldoet: mini-maal 4 meter hoog, juiste diameter, goed geisoleerd, gladde bin-nenzijde, niet te veelbochten, geen obstructies in de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		●	Uitmonding van de schoorsteen niet rect	ovoldoende hoog boven het dakvlak, geen obstructies in de nabij-heid.
●	●	●	●	●	Instelling van de luchtinlaten niet correct	Open de luchtinlaten volledig.
●	●	●		●	Aansluiting van het toestelmet de schoor-steen niet correct	Aansluiting moet hermetisch dicht zijn.
●	●	●		●	Onderdruk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uit.
●	●	●		●	Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maak desnoods gebruik van de buitenluchtaansluiting.
●	●	●		●	Ongunstige weersomstandig-heden? Inversie (omgekeerde lucht-stroom in de schoorsteen door hoge tentemperatuur), extreme windsnelheden	Bij inversie is gebruik van het toestel af te raden. Plaats desnoods bui-een trekkende kap op de schoorsteen.
		●			Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestelniet in de nabij-heid van een deur of verwarmingsluchtkanalen.
				●	Vlammen raken het glas	Zorg dat het hout niet te dicht tegen het glas ligt. Schuif de primaire luchtinlaat verder dicht.
			●		Toestel lekt lucht Controleer de afdichtingen van de deur en de naden van het toestel.

Index

A

Aanmaakhout 38

Aanmaakvuur .16....

Aansluiten afmetingen .25....

Aansluiten op buitenluchtaanvoer 15....

Aansluiten op schoorsteen aan achterzijde 15. aan bovenzijde 14.

Aansluitkraag schoorsteenaansluiting.14-15

Aansteken .16....

Afdichtingskoord van deur 21

Afmetingen .25

Afwerklaag, onderhoud 21

As verwijderen.... 19

Aslade openen....20

B

Beluchting van het vuur.... 19

Bijvullen van brandstof 19 rookterugslag 38

Binnenplaten vermiculite 13

Binnenplaten, vuurvaste verwijderen .13....

Brandbaar materiaal afstand tot.... 33

Brandstof benodigde hoeveelheid.... 20 bijvullen.... 19 geschikte.... 16 hout.... 16 ongeschikte.... 16

Brandveiligheid afstand tot brandbaar materiaal.... 33 meubels.... 11 vloer.... 11 wanden.... 11

Buitenluchtaanvoer.... 11, 15 aansluiting op.... 16

C

Creosoot 19

D

Demontabele onderdelen.... 13

Deur afdichtingskoord .... 21 bijstellen .... 22 openen .... 13 sluiting .... 22 sluitnok .... 22

Draagvermogen van vloer 11

Drogen van hout.... 16

E

Email onderhoud 21

G

Geschikte brandstof 16

Gewicht 24

Gietijzeren binnenplaten 13

Glas aanslag 38 beschadigd .22 gebarsten 22 schoonmaken 21 vervangen 22

H

Hitteschild monteren 14

Hout 16 bewaren .16 drogen 16 geschikte soort.16 nat 16 wil niet doorbranden 38

Houtblokken stapelen 18

K

Kap op de schoorsteen.... 11

Kieren in toestel 21

L

Lak 16

Luchtinlaten 17

Luchtlek 21

Luchtregeling .19....

Luchttoevoer regelen 19

M

Mist, niet stoken.20....

Monteren

hitteschild 14....

Muren

brandveiligheid ..11....

N

Naaldhout 16....

Nat hout..16

Nevel, niet stoken.20

Nominaal vermogen 20, 24

0

Onderdelen, demontabele 13

Onderhoud

afdichting 21

email 21

glas schoonmaken 21......

schoorsteen 20

smeren 21

toestel schoonmaken 20

vuurvaste binnenplaten 20

Ongeschikte brandstof 16

Ontassen 19

Openen

aslade 20

deur 13

Opslag van hout 16

P

Plaatsen

afmetingen 25

Primaire luchtinlaat 17

Problemen oplossen.... 20, 38

R

Rendement 5, 7, 9, 24

Rook

bij eerste gebruik 16

Rookgas

massedebiet 24

temperatuur 5, 7, 9, 24

Rookterugslag 10, 38

Ruiten

aanslag 38

schoonmaken 21

s

Schade .13....

Scharnier

stellen 22

Schoonmaken

glas 21

toestel 20

Schoorsteen

aansluitdiameter 24

aansluiting op.... 16

hoogte 11

onderhoud 20

voorwaarden 11

Schoorsteenaansluiting

achterzijde 15

bovenzijde 14

Schoorsteenbrand voorkomen 19

Schoorsteenkap 11

Secundaire luchtinlaat 17

Sluitnok

opvulplaatje 22

Smeren 21

Stof-emissie 24

Stoken 18

brandstof bijvullen 18-19

onvoldoende warmte 20, 38

toestel brandt te hevig 38

toestel niet goed regelbaar 38

T

Teer....19

Temperatuur 24

Trek 24

U

Uitgaan van vuur 19

V

Vegen van schoorsteen 20

Ventilatie 11

buitenluchtaanvoer aansluiten.... 15

vuistregel 11

Ventilatierooster 11

Verbrandingsluchtregeling 19

Vermiculite

vuurvast 13

Vermiculite binnenplaten.... 13

Vervangen

glas 22

Verwijderen

as 19

vuurvaste binnenplaten..13......

Vet voor smering 21

Vloeren

brandveiligheid 11

draagvermogen..11....

Vloerkleed 11

Vuur

aanmaken 16

doven .19....

Vuurvaste binnenplaten

onderhoud.20

verwijderen 13

waarschuwing 16

W

Waarschuwing

brandbare materialen 10

glas gebroken of gebarsten.... 10, 21-22

heet oppervlak 10

verzekeringsvoorwaarden 10

voorschriften 10

vuurvaste binnenplaten 16

Wanden

brandveiligheid 11

Warmte, onvoldoende.... 20, 38

Weersomstandigheden, niet stoken.... 20

Table of contents

Introduction 3

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgique.

Nijverheidsstraat 18 Tél.: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgique.

Nijverheidsstraat 18 Tél.: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgique.

Nijverheidsstraat 18 Tél.: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Bélgica.

Nijverheidsstraat 18 Tel.: [phone]

B-2381 Weelde Fax: [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgio.

Nijverheidsstraat 18 Tel : [phone]

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Dovre N.V. Nijverheidsstraat 18 2381 Weelde Belgium.

Nijverheidsstraat 18 Tlf.: [phone]

B-2381 Weelde Faks: [phone]

Belgia E-post : [e-mail]

Sikkerhet
