GEBRUIKSAANWIJZING EL Range 8x42 Swarovski

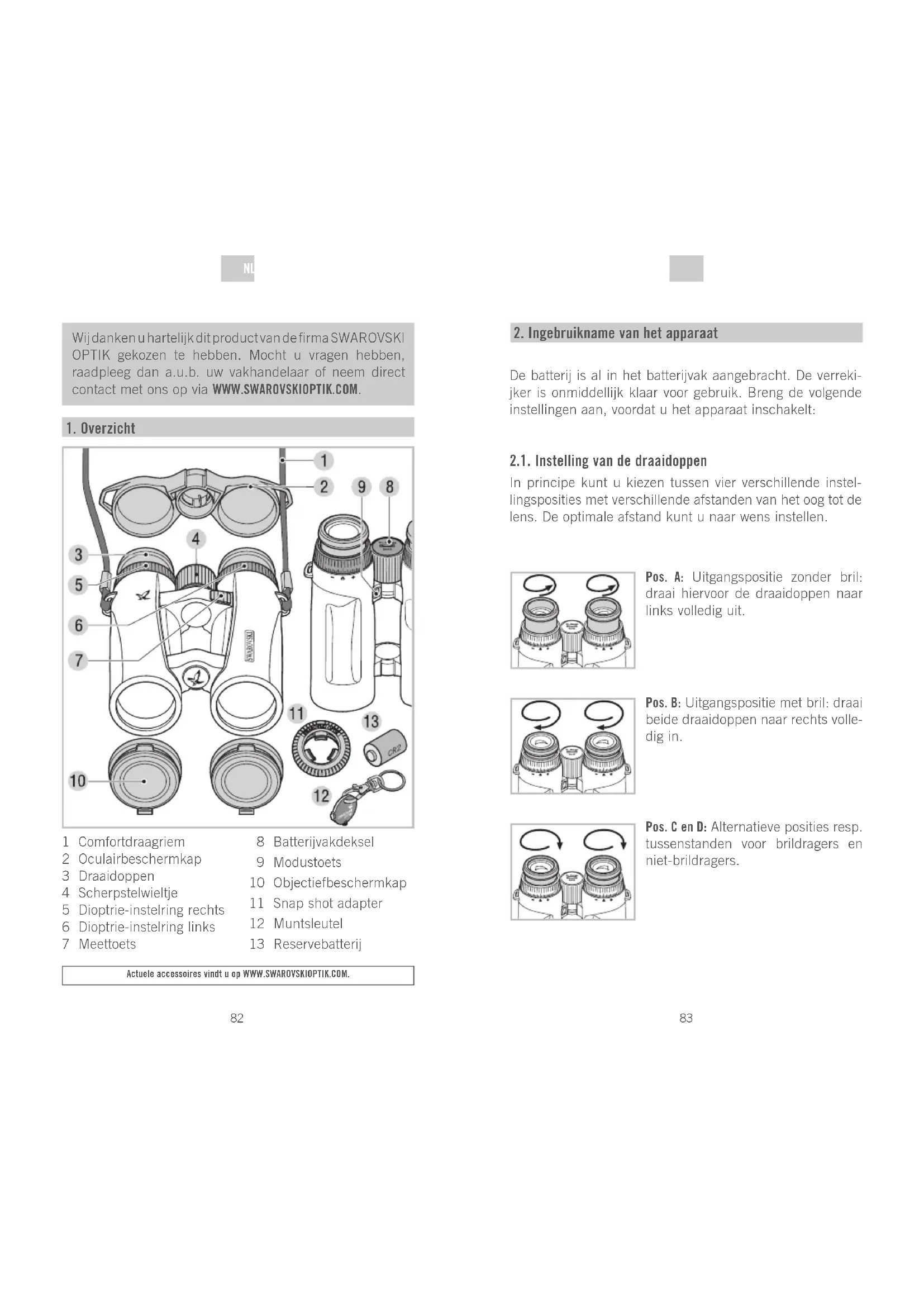

DENL NL Wij danken u hartelijk dit product van de firma SWAROVSKI OPTIK gekozen te hebben. Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem direct contact met ons op via WWW.SWAROVSKIOPTIK.COM. Actuele accessoires vindt u op WWW.SWAROVSKIOPTIK.COM. 1 Comfortdraagriem 2 Oculairbeschermkap 3 Draaidoppen 4 Scherpstelwieltje 5 Dioptrie-instelring rechts 6 Dioptrie-instelring links 7 Meettoets 8 Batterijvakdeksel 9 Modustoets 10 Objectiefbeschermkap 11 Snap shot adapter 12 Muntsleutel 13 Reservebatterij

2. Ingebruikname van het apparaat

De batterij is al in het batterijvak aangebracht. De verreki- jker is onmiddellijk klaar voor gebruik. Breng de volgende instellingen aan, voordat u het apparaat inschakelt: 2.1. Instelling van de draaidoppen In principe kunt u kiezen tussen vier verschillende instel- lingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u naar wens instellen. Pos. A: Uitgangspositie zonder bril: draai hiervoor de draaidoppen naar links volledig uit. Pos. B: Uitgangspositie met bril: draai beide draaidoppen naar rechts volle- dig in. Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en niet-brildragers.85

DENL NL 2.2. Instelling van de oogafstand Om een enkel rond beeld te zien, knikt u beide verreki- jkerhelften zo ver, tot er geen storende schaduwen meer optreden. 2.3. Gebruik bij hetzelfde gezichtsvermogen van beide ogen a. Trek de linker en rechter dioptrie-instelring naar buiten en draai deze tot de lange ribbel op de dioptrieschaal overeen- komt met de kleine driehoek op de onderkant van het apparaat. b. Druk de dioptrie-instelring daarna weer naar binnen. 2.4. Dioptriecorrectie Om de optimale beeldkwaliteit te bereiken, moet het even- tueel verschillende gezichtsvermogen tussen het linker- en de rechteroog worden opgeheven.

1. Trek eerst de linker dioptrie-instelring naar buiten.

2. Draai de dioptrie-instelring tegen de wijzers van de klok

3. Houd de modustoets 4 seconden ingedrukt. U komt in

een modus waarin u de dioptriecorrectie kunt instellen (het display blijft 30 seconden verlicht). Om deze modus voortijdig te verlaten, drukt u opnieuw op de meet-toets of modustoets.

4. Kijk nu met uw linkeroog door het linker oculair op het

display en draai de dioptrie-instelring langzaam in de richting van de wijzers van de klok tot het display scherp lijkt.

5. Schuif de dioptrie-instelring daarna weer naar binnen.

6. Herhaal de stappen 1 tot en met 5 met de rechter

dioptrie-instelring om de optimale beeldscherpte voor het rechteroog (peilcirkel) in te stellen. TIP: Door de nauwkeurige instelling van de draaidoppen en de oogafstand wordt het optimale gezichtscomfort van het display bereikt (zie hoofdstuk 3.1., 3.2.).87

DENL NL PRAKTISCHE TIP: De instelling van de peilcirkel resp. van de afstandsweerga- ve kunt u ook comfortabel zonder doelobject uitvoeren. Zet de verrekijker op een tafel of bekijk een dichtbij aanwezig donker voorwerp. Door de afzonderlijke instellingsmogelijk- heid van beide dioptrieposities bereikt u de best mogelijke scherpte, omdat uw oog niet door een geviseerd doelobject is afgeleid. 2.5. Instelling van de beeldscherpte Door aan het scherpstelwieltje te draaien, kunt u elk object scherp afstellen, van de kortste instelaf- stand (zie het technische gegevens- blad) tot oneindig. Bij oneindig wijst de brede ribbel van het scherpstel- wieltje naar boven. 3.2. Scanmodus Bewegende doelen worden in de scanmodus continu gemeten. Het apparaat schakelt automatisch in de scanmodus, als de meettoets langer dan 3 seconden wordt ingedrukt. Zo lang de meettoets blijft ingedrukt (max. 120 sec), worden in de scanmodus metingen uitge- voerd. De maximale reikwijdte in de scanmodus bedraagt tot ca. 1.000 m. Als de meetknop 5 seconden niet wordt ingedrukt, schakelt het display automatisch uit.

2. Weergave van de afstands-

meetwaarde in graden of van de gecorrigeerde schootsafstand

4.2. Extra functies en programma’s De volgende programma’s (P) staan tot uw beschikking: P1 Afzonderlijke intensiteitsinstelling P2 Weergave van de tweede displayregel: - Weergave van de hoek in graden - P2 uit (geen weergave) - Gecorrigeerde ballistische schietafstand (afhankelijk van de hoek) P3 Omschakeling meter / yard P4 Automatische intensiteitsaanpassing (aan/uit)

3.1. Afzonderlijke meting Door de meettoets kort in te druk- ken, verschijnt de peilcirkell. Nadat de toets is losgelaten, wordt de gemeten afstand in het display weer- gegeven. Om oogveiligheidsredenen kan een volgende meting pas na ca. 2 seconden plaatsvinden. Tijdens deze veiligheidspauze verschijnt een bewegend minsymbool op het display. De meting is bezig.89

DENL NL Fabriekinstellingen: - P1: Stand 3 - P2: uit - P3: meter - P4: aan Keuze van de programma’s: Houd de modustoets 2 seconden ingedrukt. U komt hier- door in het hoofdmenu: Met de meet-toets kiest u nu de gewenste instelling in het betreffende programma. Door kort op de modustoets te drukken, komt u bij het volgende menupunt. Als u 5 seconden lang geen toets gebruikt, verlaat u automatisch het menu en gaat u naar de meetmodus. Uw instellingen worden automatisch opges- lagen. Gedetailleerde informatie over het menubeheer vindt u in het technische gegevensblad. OPMERKING: Na een vervanging van de batterij blijven de instellingen opgeslagen. 4.3. Intensiteitsinstelling display (P1, P4) Selecteer vervolgens in P1 – individuele intensiteitsinstel- ling – eerst de gewenste intensiteitstand van het display. U kunt uit vijf standen kiezen. Leg nu in P4 vast of de automatische intensiteitsaanpassing in- of uitgeschakeld is. - Aan: de verrekijker regelt de lichtsterkte van het display automatisch, op basis van de door u geselecteerde inten- siteitstand. - Uit: het display wordt constant verlicht op de door u geselecteerde intensiteitstand. 4.4. Hoekprogramma’s (P2) Bij elke afstandsmeting kunt u bovendien de hoek van de verrekijker tot de horizon laten weergeven. Verder kan op grond van de hoekpositie ook de gecorrigeerde schietaf- stand worden weergegeven. Instelling hoekmeting In de onderste regel in het display kan ofwel

• ofwel geen extra informatie

• ofwel de gecorrigeerde schietafstand worden aangegeven. Displayweergave met hoekmeting Displayweergave zonder hoekmeting Displayweergave met gecorrigeerde schietafstand SWAROAIM (gecorrigeerde ballistische schietafstand ) Bij het schieten onder een bepaalde hoek werkt de aantrek- kingskracht van de aarde niet zo lang als bij het horizontale schot. Daaruit resulteert een vlakkere kogelbaan en dus een verplaatsing van het raakpunt. Een uitgebreide omschrijving vindt u op

DENL NL 4.5. Instelling yard / meter (P3) De verrekijker kan de gemeten afstand in yard of meter weergeven. U kiest door kort op de meettoets in het menu P3 te drukken. De hier geselecteerde eenheid geldt ook voor de gecorrigeerde ballistische schietafstand.

5.1. Montagehandleiding van de objectiefbeschermkap 5.2. Toebehoren Gedetailleerde informatie met betrekking tot de toebehoren vindt u op WWW.SWAROVSKIOPTIK.COM. 6.2. Seriennummer Het serienummer van je verrekij- ker staat op het symbool „Made in Austria“. 6.3. Vervanging van de batterij Controle van de laadtoestand van de batterij. Een lage batterijtoestand wordt gesignaleerd door de knipperende peilcirkel bij het inschakelen van het apparaat. Nadat de knipperende peilcirkel de eerste keer is verschenen, zijn er nog ca. 100 metingen mogelijk.

6. Algemene aanwijzingen

6.1. Bereik Het maximale meetbereik wordt beïnvloed door de volgende factoren: Bereik groter Bereik kleiner Kleur doelobject Licht Donker Oppervlak Glanzend Mat Hoek tot het doelobject Rechte hoek Scherp Objectgrootte Groot Klein Zonlicht Weinig (bewolkt) Veel (zonneschijn) Atmosferische omstandigheden Helder Nevelig Objectstructuur Homogeen (huismuur) Niet homogeen (struikgewas, boom) Vervanging van de batterij

• Open het batterijvakdeksel in het scherpstelwieltje met behulp van de meegeleverde muntsleutel. Verwijder de lege batterij.

• Breng er nu de nieuwe CR 2-bat- terij aan met de polen aan de juiste kant. Gebruik enkel niet leeglopende batterijen. Waarschuwing: Geen accu’s gebruiken!

• Schroef ten slotte het batterijdeksel er weer op. Batterijen Batterijen mogen niet in het huisvuil worden weggegooid, maar u bent wettelijk verplicht gebruikte batterijen weer in te leveren. U kunt de batterijen na het gebruik kosteloos in uw onmiddellijke omgeving (bijv. in de winkel of een gemeente- lijke inzamellocatie) teruggeven. Batterijen zijn gemerkt met een doorgekruiste vuilcontainer en het chemische symbool voor schadelijke stoffen, namelijk „Cd“ voor cadmium, „Hg“ voor kwik en „Pb“ voor lood. Bescherm samen met ons de natuur tegen schadelijke belastingen voor het milieu.93 NL NL 6.4. Probleemoplossing en displayweergave Probleem Oorzaak Oplossing Bij observaties zijn er schaduwen aan de rand van het gezichtsveld (vignettering). De stand van de oogkappen komt niet overeen met het juiste gebruik met of zonder bril. Brildragers draaien de oogkappen hele- maal naar beneden. Bij gebruik zonder bril wordt de oogdop op de gewenste positie naar buiten gedraaid (zie hoofdstuk 3.1.). Bij de afstands- meting verschijnt de aanduiding „----“.

1. Het meetbereik is

reflectie van het ob- ject is ontoereikend.

3. Doel niet in scherp

2. Zie hoofdstuk 7.1.

3. Zie hoofdstuk 3.5.

Bij de afstands- meting verschijnt de aanduiding „co“

ligt te laag meet- bereik is onderschreden.

2. Maak de objectief-

lens schoon. De peilcirkel knippert bij het inschakelen. De capaciteit van de batterij is laag. Er zijn nog ca. 100 metingen mogelijk. Batterij vervangen of deze kort verwarmen. Display, peilcirkel, doelobject zijn niet gelijktijdig scherp. De dioptrie-instelling is niet optimaal. Zie hoofdstuk 3.4. Op het display verschijnt „Err“ Storing in de elektronica Meetknop opnieuw indrukken. Wanneer het display perma- nent „Err“ aangeeft, raden wij u aan contact op te nemen met de klantenservice van SWAROVSKI OPTIK.

7. Reiniging en onderhoud

7.1. Reinigingsdoekje Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschadigen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken! 7.2. Reiniging Wij hebben alle elementen en oppervlakken zo geconci- pieerd dat ze eenvoudig te reinigen zijn. Om de optische briljantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigingsdoekje te reinigen. De behuizing onderhoudt u het beste met een zacht, voch- tig poetsdoekje (gebruik niet het reinigingsdoekje voor de optiek). Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt.94 95 NL NL 7.3. Bewaren De verrekijker bewaart u het beste in de tas op een goed geventileerde plaats. Als de verrekijker nat is, moet hij eerst gedroogd worden. In tropische gebieden of in regio’s met een hoge luchtvochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vochtabsorbe- rend middel (bijv. silicagel).

EL Range 2x batterij (CR2) Oculairbeschermkap Objectiefbeschermkap Comfortdraagriem Snap Shot Adapter Muntsleutel Schoonmaakdoek Field Bag Gebruiksaanwijzing, technische gegevens Beknopte handleiding EL Range CD

Het apparaat voldoet aan de richtlijnen 2002/95/EG voor de beperking op het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur, 2002/96/EG voor afgedankte elektrische en elektronische apparaten en 2004/108/EG voor elektromagnetische verdraagzaamheid. FCC Compliance-verklaring Dit apparaat is gestest en voldoet aan de beperkingen voor een digitale apparatuur van klasse B, uit hoofde van deel

15 van de FCC-regels. Deze beperkingen zijn bedacht om voor een redelijke bescherming tegen schadelijke inter- ferentie bij installatie binnenshuis te zorgen. Dit apparaat genereert, gebruikt en kan radio-frequentie energie uit- stralen en, indien het niet overeenkomstig de aanwijzin- gen geïnstalleerd en gebruikt wordt, kan het schadelijke interferentie bij radiocommunicatie veroorzaken. Er bestaat evenwel geen garantie dat zich bij bepaalde installaties geen interferentie zal voordoen. Als dit apparaat schadelijke interferentie bij radio -of televisie-ontvangst veroorzaakt, die kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aanbevolen de interferentie te corrigeren door een van de volgende maatregelen te treffen:

• Herorienteer of verplaats de ontvangende antenne.

• Vergroot de afstand tussen het apparaat en de ontvanger.

• Raadpleeg de dealer of een ervaren radio/TV-technicus voor hulp. SWAROVSKI OPTIK KG is niet verantwoordelijk voor radio -of televisie-ontvangst die het resultaat is van ongeauto- riseerde wijzigingen in dit apparaat of de vervanging dan wel toevoeging van andere dan door SWAROVSKI OPTIK KG bepaalde verbindingssnoeren en apparaten. De cor- rectie van door ongeautoriseerde wijziging, vervanging of toevoeging veroorzaakte interferentie is verantwoordelijk- heid van de gebruiker. WEEE/ElektroG Dit symbool duidt aan, dat dit product volgens de WEEE-richtlijn (richtlijn voor oude elektri- sche en elektronische apparaten) en nationale wetten niet via het huisvuil mag worden afge- voerd. Dit product moet bij een daarvoor bestemde inzamellocatie worden afgegeven. Informatie over inzamellocaties voor afgedankte apparatuur krijgt u bij de daarvoor verantwoor- delijke gemeentelijke instellingen of een bevoegde locatie96 97 NL NL Alle gegevens zijn typische waarden. Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden. BA-697-01, 06/2014

10. Voor uw eigen veiligheid!

10.1. WAARSCHUWING! Het apparaat voldoet aan de voorschriften voor laserklasse 1 van de geldige normen EN 60825-1 resp. IEC 60825-1 resp. FDA21CFR 1040.10 en 1040.11 met uitzondering van afwijkingen op grond van Laser Notice No. 50, Juni 24, 2007. Daarom is het apparaat veilig voor het oog en kan naar wens worden ingezet, toch mag het apparaat niet direct op personen worden gericht. 10.2. Algemene aanwijzingen De behuizing mag in geen geval door niet geautoriseerd personeel worden geopend! Richt het instrument nooit van dicht- bij op personen. Kijk nooit door het instrument terwijl u loopt! U zou obstakels over het hoofd kunnen zien! Bescherm uw instrument a.u.b. tegen stoten. Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWARO- VSKI OPTIK North America. Iede- re werkzaamheid verricht door een niet-geauthoriseerde partij resulteert in het vervallen van de garantie. voor de afvoer van afgedankte elektrische en elektronische apparaten. De correcte afvoer van dit product dient ter bescherming van het milieu en verhindert mogelijke schade voor het milieu en de menselijke gezondheid, die door een ondes- kundige behandeling van het product kan optreden. Kijk nooit met het instrument in de zon! Dit leidt tot oogletsel!98 99 SV SV Vi tackar dig i ditt val av en SWAROVSKI OPTIK produkt. Vid frågar kan du vända dig till din utbildade återförsäljare eller direkt till oss på, WWW.SWAROVSKIOPTIK.COM. Aktuella tillbehör hittar du på WWW.SWAROVSKIOPTIK.COM. 1 Komfortbärrem 2 Okularskydd 3 Vridbara ögonmusslor 4 Fokuseringshjul 5 Dioptriinställning höger 6 Dioptriinställning vänster 7 Mätknapp 8 Lock till batterifacket 9 Lägesknapp 10 Objektivskydd 11 Kamera-adapter 12 Pollettöppnare 13 Reservbatteri
