Type product	Verrekijker
Merk	Swarovski
Model	EL 8.5x42 W B
Vergroting	8,5x
Objectiefdiameter	42 mm
Gezichtsveld op 1000 m	130 m
Minimale scherpstelafstand	2 m
Uittredepupil	4,9 mm
Relatieve helderheid	24,0
Gewicht	780 g
Afmetingen (L x B x H)	170 x 130 x 60 mm
Behuizingsmateriaal	Aluminium en magnesium
Lenscoating	Meerlaags Swarotop, Swarodur
Waterdichtheid	Waterdicht (5 m, 30 min)
Stikstofvulling	Ja, anti-condens
Voeding	Geen (optisch)
Hoofdfuncties	Observatie van landschap en vogels
Meegeleverde accessoires	Draagriem, etui, objectiefdoppen, doek
Fabrieksgarantie	10 jaar
Land van herkomst	Oostenrijk
Onderhoud en reiniging	Reinigen met een zachte, droge doek; oplosmiddelen vermijden
Reserveonderdelen en repareerbaarheid	Beschikbaar via Swarovski-klantenservice

Veelgestelde vragen - EL 8.5x42 W B Swarovski

Hoe maak ik de lenzen van de Swarovski EL 8.5x42 verrekijker schoon?

Gebruik een zachte kwast om stof te verwijderen, daarna een microvezeldoek met een beetje gedestilleerd water of optische reiniger. Vermijd schurende producten. De lenzen zijn behandeld met Swarotop en Swarodur.

Zijn de Swarovski EL 8.5x42 verrekijkers waterdicht?

Ja, ze zijn waterdicht tot 5 meter diepte gedurende 30 minuten en gevuld met stikstof om interne condensatie te voorkomen.

Hoe stel ik de dioptrie in op de EL 8.5x42?

Sluit het rechteroog, draai aan de centrale scherpstelring voor scherpte met het linkeroog. Sluit vervolgens het linkeroog en draai aan de dioptriering (op het rechter oculair) voor scherpte met het rechteroog.

Wat is de minimale scherpstelafstand?

De minimale scherpstelafstand is ongeveer 2 meter, ideaal voor close-up observatie.

Zijn Swarovski verrekijkers geschikt voor astronomische waarneming?

Met een vergroting van 8,5x zijn ze geschikt voor maan- en landschapswaarneming, maar voor deepsky wordt een statief aanbevolen.

Kan ik de EL 8.5x42 verrekijker gebruiken met een bril?

Ja, de oculairs hebben verstelbare oogringen (te draaien of in te klappen) om zich aan te passen aan brildragers.

Wat is de garantie op de Swarovski EL 8.5x42 verrekijker?

Swarovski biedt een beperkte garantie van 10 jaar op materiaal- en fabricagefouten.

Hoe berg ik de verrekijker veilig op?

Berg ze op in het meegeleverde etui, beschermd tegen vocht en extreme temperaturen. Gebruik altijd de objectiefdoppen.

Is het gezichtsveld breed?

Ja, het gezichtsveld op 1000 m is 130 m, wat een aangenaam panorama biedt.

Waar kan ik de volledige gebruiksaanwijzing downloaden?

U kunt de gebruiksaanwijzing gratis downloaden in PDF-formaat op notice-facile.com door uw taal te selecteren.

GEBRUIKSAANWIJZING EL 8.5x42 W B Swarovski

Wij danken u hartelijk dit product van de firma SWAROVSKI OPTIK gekozen te hebben.

Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem direct contact met ons op via

WWW.SWAROVSKIOPTIK.COM.

1. OVERZICIIT

1 Draagriem
2 Oculairbeschermkap
3 Draaidoppen
4 Scherpstelwieltje
5 Dioptrievergrendeling

6 Afdekking voor riemconnector
7 Objectiefbeschermkap
8 Objectief dop objectiefdop

Aanvullend geleverd bij de EL: Field bag, lensreinigingsdoekje.

Bij levering is de riem niet op de EL bevestigd. Afhankelijk van uw vereisten, kunt u de riem of speciale accessoires snel en eenvoudig bevestigen.

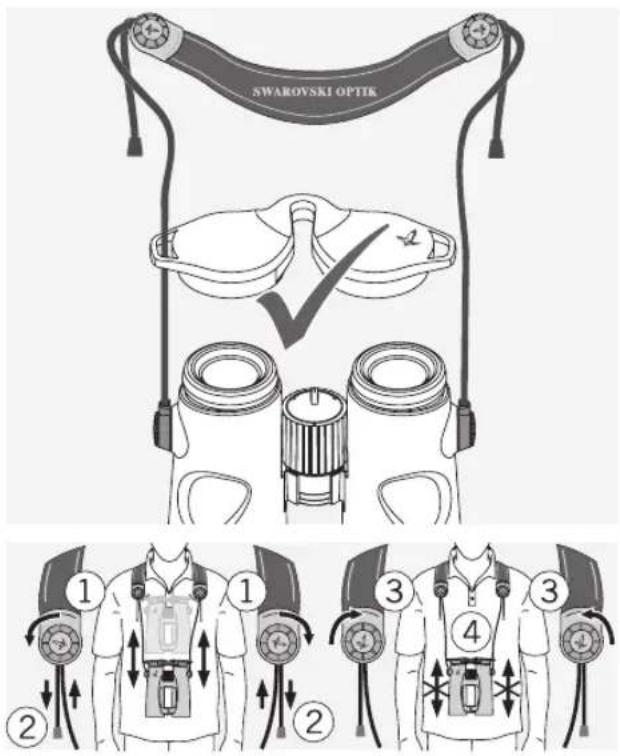

2. DE BAND BEVESTIGEN

Druk de knop in en draai deze linksom (90°).

Trek de knop omhoog.

Koppel de pin los van de ring.

Om een regenbeschermkap of andere accessoires te bevestigen, dient u eerst de band door de lus van de desbetreffende onderdeel te trekken.

Duw de pin in de band totdat deze vastklikt.

Plaats de knop in de aangewezen positie op de kijker.

Druk de pin stevig in en draai deze iets rechtsom.

Opmerking:

Als de pin niet verder kan worden gedraaid zonder deze in te drukken, is deze goed geplaatst.

3.

BEDIENING

3.1 INSTELLING VAN DE DRAAIDOPPEN

In principe kunt u kiezen tussen vier verschillende instellingsposities met verschillende afstanden van het oog tot de lens. De optimale afstand kunt u naar wens instellen.

Pos. A: Uitgangspositie zonder bril: draai hiervoor de draaidoppen naar links volledig uit.

Pos. B: Uitgangspositie met bril: draai beide draaidoppen naar rechts volledig in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en niet-brildragers.

3.2 INSTELLING VAN DE OOGAFSTAND

Om een enkel rond beeld te zien, knikt u beide verrekijkerhelften zo ver, tot er geen storende schaduwen meer optreden.

De dioptrievergrendeling wordt vergrendeld door deze 180° naar rechts te draaien. Door deze 180° naar links te draaien, ontgrendelt u de dioptrievergrendeling weer.

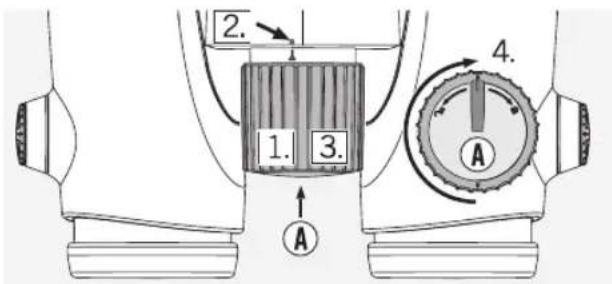

3.4 DIOPTRIECORRECTIE

Om de optimale beeldkwaliteit te bereiken, moet het eventueel verschillende gezichtsvermogen tussen het linkeren de rechteroog worden opgeheven.

Gebruik bij gelijk gezichtsvermogen van beide ogen:

Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

1. Trek het scherpstelwieltje naar buiten.
2. Zet de dioptrieschaal op „0“ door aan het scherpstelwieltje te draaien.
3. Druk het scherpstelwieltje vervolgens weer naar binnen.
4. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

Gebruik bij verschillend gezichtsvermogen van beide ogen:

Als de dioptrievergrendeling is vergrendeld, ontgrendelt u deze zoals beschreven in hoofdstuk 3.3.

1. Kijk met het linkeroog door het linkeroculair en stel met het scherpstelwieltje de beeldscherpte van een gekozen voorwerp in.
2. Trek het scherpstelwieltje naar buiten.
3. Kijk nu met het rechteroog door het rechter- oculair naar hetzelfde voorwerp en stel met het scherp- stelwieltje de optimale beeldscherpte in.
4. Druk het scherpstelwieltje vervolgens weer naar binnen.
5. Vergrendel de dioptrievergrendeling (zie hoofdstuk 3.3).

3.5 INSTELLING VAN DE BEELDSCHERPTE

Door aan het scherpstelwieltje te draaien, kunt u op elk object scherpstellen, van de kortste instelafstand (zie het technische gegevensblad) tot oneindig.

4. DE OBJECTIEFDOP VERWIJDEREN

1. Open de objectiefdop.

2. Trek de objectiefdop stevig om- laag.

1. Duw de dop op de metalen ring. De dop is pas goed bevestigd als u een klik hoort.

Opmerking:

Als u de objectiefdop opnieuw wilt bevestigen, duwt u met uw duim de dop van de metalen ring en herhaalt u stap 3 met de objectiefdop.

5.

ALGEMENE AANWIJZINGEN

5.1 SERIENNUMMER

U kunt het serienummer van uw EL verrekijker onder het scherpstelwieltje vinden. Om het nummer te kunnen aflezen, moet het scherpstelwieltje volledig zijn uitgetrokken.

5.2 MEER INFORMATIE

U vindt uitgebreide informatie en tips op: WWW.SWAROVSKIOPTIK.COM.

6.

REINIGING EN ONDERHOUD

6.1 REINIGINGSDOEKJE

Met dit speciale doekje van microvezels kunt u zelfs de meest gevoelige glazen oppervlakken reinigen. Het is

geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje schoon, omdat vuil het oppervlak van de lens kan beschadigen. Als het doekje vuil is, kunt u het in een handwarm zeepsopje wassen en in de buitenlucht laten drogen. Gebruik het uitsluitend voor het reinigen van glazen oppervlakken!

6.2 REINIGING

Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zijn.

Om de optische briljantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam een beetje op de optiek te ademen en dan met het reinigingsdoekje te reinigen.

De behuizing onderhoudt u het beste met een zacht, vochtig poetsdoekje (gebruik niet het reinigingsdoekje voor de optiek).

Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd worden zodat het oculair eenvoudig kan worden schoongemaakt.

6.3 BEWAREN

De verrekijker bewaart u het beste in de tas op een goed geventileerde plaats.

Als de verrekijker nat is, moet hij eerst gedroogd worden. In tropische gebieden of in regio's met een hoge luchtvochtigheid is de beste bewaarplaats een luchtdichte zak of doos met een vocht-absorberend middel (bijv. silicagel).

7. VOOR UW EIGEN VEILIGHEID

Kijk nooit met het instrument in de zon! Dit leidt tot oogletsel!

Kijk nooit door het instrument terwijl u loopt! U zou obstakels over het hoofd kunnen zien!

Bescherm uw instrument a.u.b. tegen stoten.

Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWAROVSKI OPTIK North America. Iedere werkzaamheid verricht door een niet-geauthoriseerde partij resulteert in het vervallen van de garantie.

Alle gegevens zijn typische waarden.

Wijzigingen in uitvoering en levering alsmede drukfouten voorbehouden.

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waarvoor wij onder volgende voorwaarden een wereldwijd geldige garantie van 10 jaar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waarbij wij ons het recht voorbehouden het instrument of het defecte onderdeel naar eigen goeddunken te repareren of te vervangen. Gedurende de eerste vijf jaar dragen wij ook de arbeidskosten.

Door de garantie wordt de wettelijke vrijwaringplicht niet beperkt.

Bij wijziging van het productengamma behouden wij ons het recht voor defecte instrumenten te repareren of door gelijkwaardige te vervangen.

De garantie geldt niet bij reparaties door een niet door ons geautoriseerde servicedienst en bij schade die door onvakkundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Bovendien zijn van de garantie alle uitrustingsonderdelen uitgesloten die aan natuurlijke slijtage onderhevig zijn, zoals oogkleppen, draagriemen, houders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoering van service- en/ of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thuis direct naar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principieel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is onze keuze), vindt in geval van een garantiereparatie gratis, anders tegen verrekening van kosten plaats. Bij verzending naar het buitenland gaan eventuele buitenlandse douane- resp. belastingheffingen len laste van de ontvanger.

Deze garantie wordt door SWAROVSKI OPTIK KG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijks recht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoor alleen opkomen, voorzover hiertoe een wettelijke plicht bestaat.
