MANUALE UTENTE EL Range 8x42 Swarovski

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informazioni La preghiamodirivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

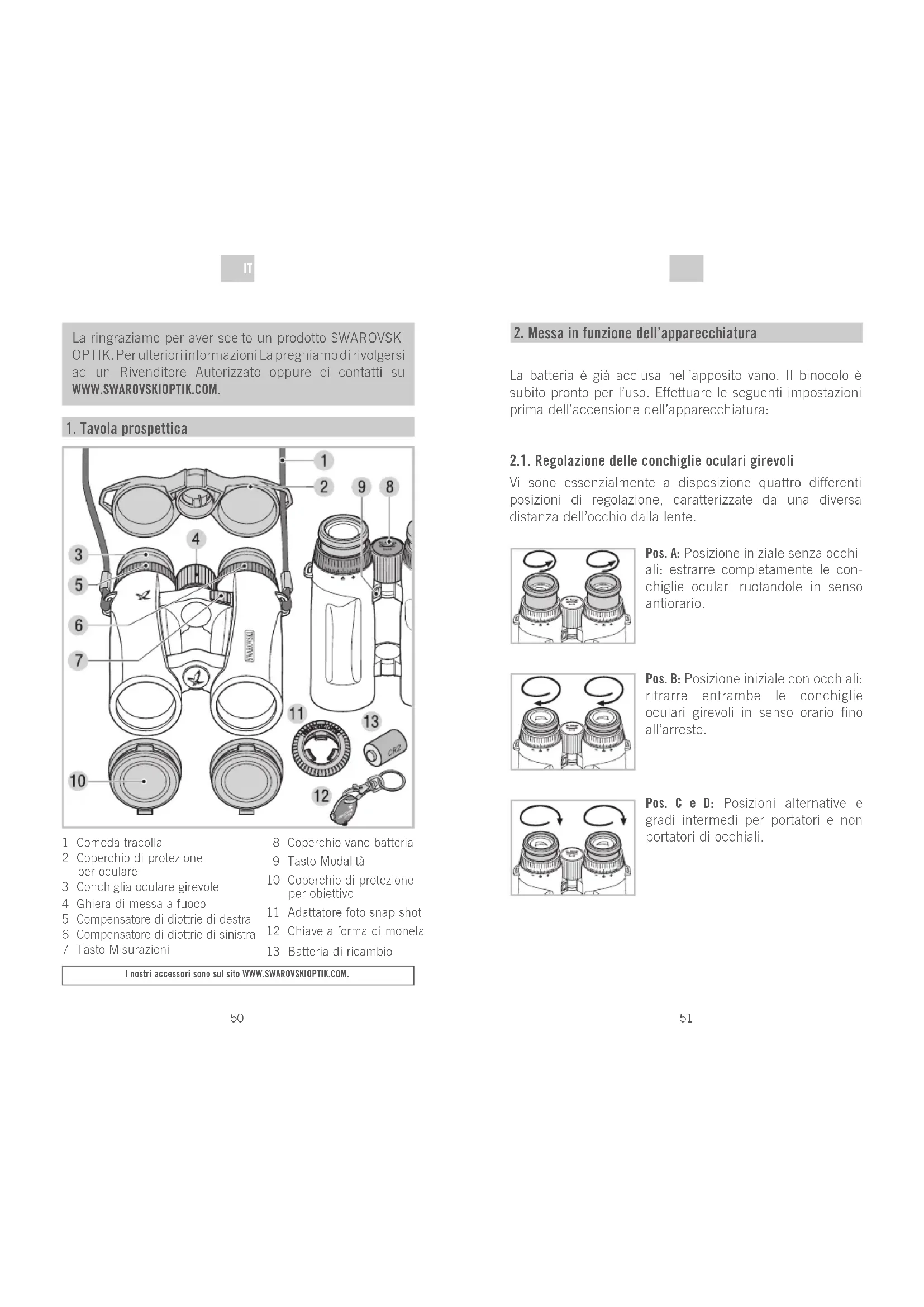

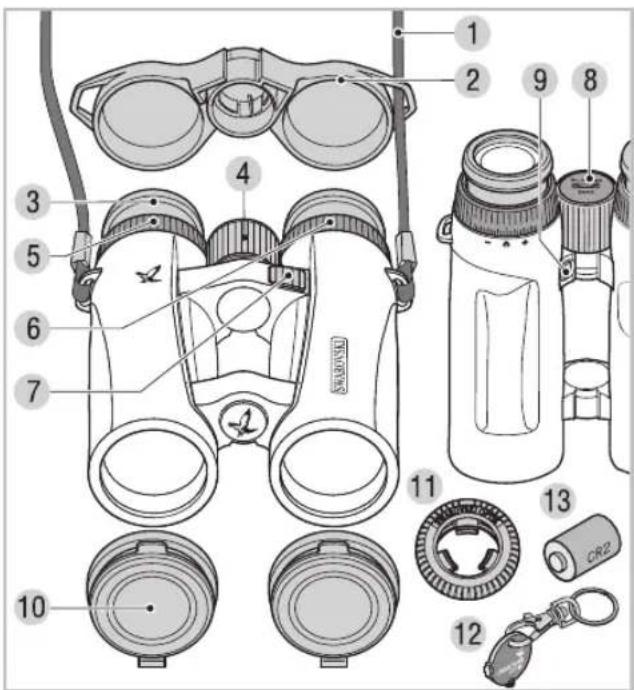

1. Tavola prospettica

1 Comoda tracolla
2 Coperchio di protezione per oculare
3 Conchiglia oculare girevole
4 Ghiera di messa a fuoco
5 Compensatore di diottrie destra
6 Compensatore di diottrie di sinistra
7 Tasto Misurazioni

8 Coperchio vano batteria
9 Tasto Modalità

10 Coperchio di protezione per obiettivo

11 Adattatore fotosnap shot
12 Chiave a forma di moneta
13 Batteria di ricambio

I nostri accessori sono sul site WWW.SWAROVSKIOPTIK.COM.

2. Messa in funzione dell'apparecchiatura

La batteria è gli acclusa nell'apposto vano. Il binocolo è subito pronto per l'uso. Effettuare le seguenti impostazioni prima dell'accensione dell'apparecchiatura:

2.1. Regolazione delle conchiglie oculari girevoli

Vi sono essenzialmente a disposizione quattro differenti posizioni di regolazione, caratterizzate da una diversa distanza dell'occhio alla lente.

Pos. A: Posizione iniziale sensa occhiali: estrarre completeness le conchiglie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

IT

2.2. Regolazione della distance oculare

Per ottener un'unica imagine circolare,iegare i due corpi del binocolo finché non appaiano piu fastidiose ombre.

2.3. Uso con uguale capacita visiva di entrambi gli occhi

a. Tirar fuori il compensatore di diottrie sinistro e destro eruotarl finché il lungo bordo sullacala diottrica coincide con il piccolo triangolo sul lato inferiore dello strumento.

b. Successivamente premere di nuovo in lavoro in lavoro il compensatore di diottrie.

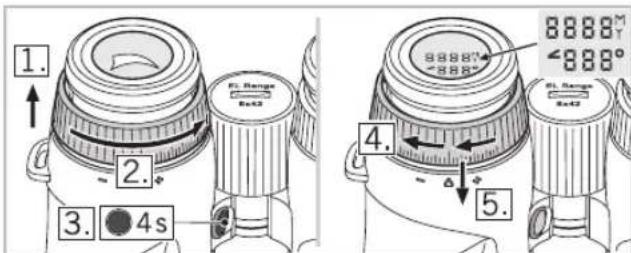

2.4. Compensazione diottrica

Per raggiungere una qualita d'imagine ideale bisognacompensare I'eventuale diversa capacita visiva fra I'occhio sinistro e quello destro.

1. In primo luogo tirar fuori il compensatore di diottrie di sinistra.
2. Ruotare il compensatore di diottrie in senso antiorario fino all'arresto.
3. Tener premuto il tasto Modalità per 4 secondi. Ci si trovato in una modalità in cui è possible impostare la compensazione diottrie (il display visualità la scritta 30 secondi). Per abbandonare primaQLa modalità, premere di nuovo il tasto Misurazioni od il tasto Modalità.
4. Con l'occhio sinistro guardare attraverso l'oculare sinistro sul display e ruotare lentamente il compensatore di diottrie in senso orario finché il display non è a fuoco.
5. Successivement spingere di nuovo in loro compensatore di diottrie.
6. Ripetere i passi da 1 a 5 con il compensatore di diottrie destro, per regolare la nitidezza ottimale per l'occhio destro (reticolo).

ATTENZIONE:

Grazie ad una precisa impostazione delle conchiglie ocularie e della distanza interpupillare si ottiene il comfort visivo ottimale del display (vedere capitolo 3.1. e 3.2.).

IT

CONSIGLIO PRATICO:

E' possibile effettuare comodamente l'impostazione del reticolo o dell'indicazione della distance alla vene un bersaglio. Mettere il binocolo su di un ravolo oppure osservare un oggetto vicino scuro. Con l'impostazione separata della rispettiva diottria, si ottiene la migliorie nitidezza possibile, quando il vosto occhio non è distratto da un bersaglio preso di mira.

2.5. Messa a fuoco dell'imagine

Ruotando la rotella di focalizzazione sare possibile ottenere un'immagine nitida di qualsiasi oggetto posto ad una distanza ridotta (vedi foglietto con dati tecnici) fino all'infinite. Nella posizione d'infinite il large

bordo della rotella di focalizzazione è rivolto verso l'alto.

3. Uso

3.1. Singola misurazione

Se si preme brevamente sul tasting Misurazioni compare il reticolo. Dopo aver rilasciato il tasting sul display viene individata la distance misurata. Per motivi di sicurezza la misurazione successiva aviene dopo circa

2 secondi. Durante esta pausa di sicurezza, sul display compare il symbolo meno. La misurazione è avviata.

3.2. Modalità scanner

Obiettivi in movimento vengono misurati continuativamente in modalità scanner. Quando il tasting Misurazioni viene premuto per più di 3 secondi, l'apparecchiaturaenta automaticamente in modalità scan

ner. Mention viene tenuto premuto il tasto Misurazioni (max. 120 s), vengono effettuate misurazioni nella Modalità scanner. La portata massima in modalità scanner arrivava fina a circa 1.000m .

Se il tasting di misurazione non viene attivato nel giro di 5 secondi, il display si spelgnne automaticamente.

4. Menu guide

4.1. Display

1. Reticolo
2. Le misure vengono indicate in yard o metri (4 cître).

3. Visualizzazione delle misure degli angoli in grado della distanza di tiro corretta

4. Simbolo angolo

5. Visualizzazione in yard (Y) o metri (M)
6. Simbolo di grado (°)

4.2. Funzioni aggiuntive e programmi

Sono disponibili i seguenti programmi (P):

P1 Regolazione individuale della luminosità
P2 Visualizzazione della seconda riga del display:

• Indicazione degli angoli in gradi
• P2 spento (nessuna visualizzazione)
• Distanza di tiro balistica corretta (a seconda dell'angolo)

P3 Passaggio metri / yard
P4 Regolazione automatica della luminosità (accensione/spegnimento)

IT

Impostazioni di fabbrica:

• P1: Livello 3
• P2: spent
• P3: metri
• P4: accesa

Scelta del programma:

Tener premuto il tasting Modalità per 2 secondi. In quello modo si entra nel menu principale: Con il tasting Misurazioni si scegli adesso l'impostazione desiderata nel rispetto programma.

Se si preme brevamente il tasto Modalità si passa alla voce di menu successiva. Se per 5 secondi non si preme nessuntastoo, il menu viene automaticamente abbandonato e si passa alla modalità Misurazioni. Le proprie impostazioni vengono memorizzate automaticamente.

Nel foglietto con i dati tecnici si trovanoindicazioni dettagliate sul menu.

AVERTENZA:

Quando si cambia la batteria, le impostazioni rimangono memorizzate.

4.3. Display regulation della luminosità (P1, P4)

Scegliere in primo luogo in P1 - regolazione della luminosità individuale - il livello di luminosità adatto per il display. Sono a disposizione 5 livelli di luminosità.

Adesso determinare se in P4 la regolazione automatica della luminosità è accesa o spenta.

• Accesa: Il binocolo regola automaticamente l'intensità luminosa del display, sulla base del livello di luminosità scelto.
• Spento: Il display si illumina costamente a seconda del livello di luminosità scelto.

4.4. Programma angoli (P2)

Con agli misurazione di distance si può in aggiunta visualizzare l'angolo del binocolo per osservare l'orizzonte. Inoltre cui possere visualizzata la distance di tiro corretta per la posizione angolare.

Impostazione della misurazione angolare

Nella riga seguente del display può comparire

I'angolo
- o nessuna ulterioriore informazione
- oppure viene visualizzata la distance di tiro corretta.

Rappresentazione sul display con misurazione angolo

Rappresentazione sul display senza misurazione angolo

Rappresentazione sul display condistanza di tiro corretta

SWAROAIM (distanza di tiro balistica corretta)

Con un tiro angolare (verso l'alto o verso il basso) la forza di gravità agisce nonosi a lungo come con un tiro orizzontale. In quello modo si ha una traiettoria del proiettile più Bassa con uno spostamento del punto d'impatto.

Troverete una descrizione dettagliata al seguente indirizzo: www.SWAROVSKIOPTIK.COM.

IT

4.5. Impostazione Yard / Metri (P3)

Il binocolo può visualizzare la distance misurata in yard oppure in metri. Si effettua la scelta premendo brevamente sul tasto misurazioni nel menu P3. L'unità qui scelta valeanche per la distance di tiro balistica corretta.

5. Accessori

5.1. Istruzioni per il montaggio del coperchio protettivo dell'obiettivo

5.2. Accessori

Troverete informazioni dettagliate sugli accessori al seguente indirizzo: WWW.SWAROVSKIOPTIK.COM.

6. Avvertenze generali

6.1.Portata

La portata di misurazione massima viene influenzata dai seguenti fattori:

	Portata superiore Portata ridotta
Colore bersaglio	Chiaro Scuro
Superficie	Brillante Opaco
Angolo verso il bersaglio	Verticale A punta
Dimensioni dell'oggetto	Grande Piccolo
Luce solare	Poca (nuvoloso) Molta (luce solare)
Condizioni atmospheriche	Chiaro Nebbioso
Struttura dell'oggetto	Omogenea (parete di casa)	Eterogenea (cespuglio, albero)

6.2.Numero di serie

Il numero di seri e del binocolo è posizionato vicino alla scirtta "made in austria".

6.3. Sostituzione della batteria

Controllare lo stato di carica della batteria. Una batteria scarica viene segnalata all'accensione tramite il reticolo lampeggiante. Dop la prima comparsa del reticolo lampeggiante sono più possibili circa 100 misurazioni.

Sostituzione della batteria

• Aprire il coperchio vano batteria nella ghiera di messa a fuoco con l'ausilio dell'apposita chiave a forma di moneta fornita. Estrarre la batteria scarica.

• A quello punto insere la batteria CR 2 nuova. Prestare attenzione namento dei poli, come indicate della batteria. Utilizzare solo batterieenza! Non usare accumulator!

• Infine avvitare nuovamente il coperchio della batteria.

Batterie

Le batterie non devono essere smaltite assieme ai rifiuti domestici, bensi devono essere restituite in base alle normative vigenti. É possible restituire Gratisamente le batterie utilizzate in

centri di raccolta membrano, nei nego z o in altri punti di raccolta. Le batterie sono contrassegnate con un cassetto crocettato e con il simbolo chimico dell'agente inquinante: «Cd» per cadmio, «Hg» per mercurio e «Pb» per piombo. Aiutateci a proteggere la natura dall'inquinamento ambientale.

6.4. Risoluzione dei problemi e messaggi sul display

Problema Causa Risoluzione
All'osservazione il Campo visivo è ombreggiato (sfumato).	La posizione della conchiglia oculare non corrisponde al giusto utilizzo con oswana occhiali.	I portatori di occhiali spingono in+dento la conchiglia oculare fino all'arresto. Per un uso sansa occhiali la conchiglia oculare viene svitata fino alla posizione desiderata (vedi Capitolo 3.1).
Con la misurazione della distance, compare il messaggio «----».	1. L'ambito di misurazione viene superato.2. La riflettanza dell'oggetto è insufficiente.3. Obiettivo non a fuoco.	1. Vedi Capitolo 4.2. Vedi Capitolo 7.1.3. Vedi Capitolo 3.5.
Con la misurazione della distance, compare il messaggio «co» (clean optic)	1. L'ambito di misurazione è troppo basso.2. L'obiettivo è sporco.	1. Vedi foglietto con dati tecnici.2. Pulire l'obiettivo.
All'accensione il reticolo lampeggia.	La capacità della batteria è Bassa.	Sono possibili ancora circa 100 misura-zioni. Sostituire la batteria o ricaricarla.
Il display, il reticolo ed il bersaglio non sono a fuoco con-temporaneamente.	L'impostazione delle diottrie non è ottimale.	Vedi Capitolo 3.4.
Sul display compare la scritta «Err»	Errore dell'elettronica	Premere di nuovo il tasto Misurazioni. Nel caso continui a comparire la scritta «Err», consigliamo di contattare il servizio assistenza clienti della SWAROVSKI OPTIK.

7. Cura e manutenzione

7.1. Panno detergente

Con l'ausilio dello speciale panno in microfibia sare possibile effettuare la pulizia delle superfici in vetro più delicate. Il panno è adatto alla pulizia di obietti, oculari e occhiali. Si consiglia di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, è possible lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usarlo escludamente per la pulizia delle superfici in vetro!

7.2.Pulizia

Tutti i componenti e le superfici sono state realizzate in modo da poter essere pulite lavorente.

Per poter preservare nel tempo la brillantezza ottica del binocolo, si consiglia di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando si effettua la pulizia delle ottiche, allontanare daprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo si consiglia di inumidire leggermente le parti soffiandoci sopra e pulirle quindi con il panno.

Per la pulizia del corpo del binocolo l'ideale è serviri di un panno morbido e umido (non con il panno per le lenti).

In caso di sporco ostinato (p. es. sabbia), le conchiglie oculari girevoli possono essere svitate completamente e pulite con estremaabilità.

IT

7.3. Stoccaggio

Si consiglia di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

Nel caso in cui il cannocchiale sia umido, è necessario asciugarlo prima di riporlo.

Nelle regioni tropicali o in zone con elevata umidità dell'aria, il migliorere luogo in cui conservarlo è un contentatore ermetico con un assorbente d'umidità (p. es. Silicagel).

8. Nella confezione

Gamma EL

2x Batterie (CR2)

Coperchio di protezione per oculare

Coperchio di protezione per obiettivo

Comoda tracolla

Snap Shot Adapter

Chiave a forma di monetata

Panno per la pulizia

Field Bag

Istruzioni di funzionamento, Dati tecnici

Istruzioni in breve

Gamma EL CD

9. Conformità

L'apparecchiatura è conforme alla direttiva 2002/95/CE sulla restrizione dell'uso di determinate sostanze pericolose in apparecchiatura elettriche ed elettroniche, alla direttiva 2002/96/CE per le vecchie apparecchiatura elettriche ed elettroniche ed alla direttiva 2004/108/CE per la compatibilità elettromagnetica.

Dichiarazione di conformità alle norme FCC

Questa apparecchiatura ha superato il test ed è stata dichiarata conforme alle specifiche per i dispositivi digitali di

Classe B, ed in particolare alla Parte 15 delle norme FCC. Questi limiti hanno lo scopo di proteggere ragionevolmente contro interferenze dannose nelle installazioni domestiche. La presente apparecchiatura genera, utilizza e può irradiare energia a radio frequenza e, se non installata ed utilizzata secondo le istruzioni,ould causare pericolose interferenze alle radio comunicazioni. Pertanto, non si garantisce l'assenza di interferenze in quale particolare installazione. Se I'apparecchiatura dovesse causare interferenze alla ricezione radio o teilevisiva,cosa che puo essere determinata speggendo od accendendo I'apparecchiatura, I'utente dovrebbe provare a correggere I'interferenza in uno o più dei seguenti modi:

• Orientando o posizionando diversamente l'antenna ricevente.
• Aumentando la distanza fra l'apparecchiatura ed il riceve-vente.
• Consultando il concessionario od un technician radio/TV esperto.

SWAROVSKI OPTIK KG declina qualsiasi responsabilita per qualsiasi interferenza radio o teilevisiva causata da modifiche non autorizzate alla presente apparecchiatura o alla sostituzione o collegamento di cavi di connessione e dispositi diversi da quelli specificati da SWAROVSKI OPTIK KG. La correzione dell'interferenza causata da tali modifiche, sostituzioni o collegamenti non autorizzati ricadere sulla responsabilità dell'utente.

WEEE/ElektroG

Questo simbolo indica che questo prodotto non deve essere smaltito assieme ai rifiuti domestici, in base alla direttiva WEEE (direttiva relativa ai rifiuti da apparecchiature elettriche ed elettroniche) e alle leggi nazionali.

Questo prodotto delve essere depositato presso uno dei centri di raccolta idonei. Informazioni relative ai centri di raccolta per i rifiuti di apparecchiature sono disponibili presso le istituzioni comunali competenti oppure presso un

IT

centro autorizzato per lo smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche.

Un corretto smaltimento di quello prodotto contribuisce alla protezione ambientale e impedisce possibili danni all'ambiente o alla salute delle persone, che potrebbero derivare da un trattamento del prodotto non conforme alla legge.

10. Per la vosra sicurezza!

10.1. ATTENZIONE!

L'apparecchiatura soddisfa le direttive della classe laser 1 delle norme vigenti EN 60825-1 oppure IEC 60825-1 oppure FDA21CFR 1040.10 e 1040.11 eccetto per scostamenti conformi alla notifica Laser N. 50, datata 24 giugno 2007. Quindi l'apparecchiatura è sicura per gli occhi e cui essere usata a piacimento, tuttavia non può essere orientata direttamente verso le persone.

10.2. Dispositions generali

L'involutro non deve in alcun caso venir aperto da personale non autorizzato!

Non rivolgere mai什麽 strumento.
verso persone da distance brevi.

Non guardare mai il sole attraverso il monoculare! Cio potrebbe causare gravi lesioniagli occhi!

Non usare mai il monoculare nelle siete in movimento! Cio potrebbe impedirvi di scorgere degli ostacoli!

Proteggete il monoculare dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti da persone non autorizzate, avranno come consequences l'annullamento della garanzia.

Tulti i dati riportali sone valori tipici.

Con la riserva di apportare modifiche a modelli e forniture e salvo errorsi di stampa.

BA-697-01, 06/2014
