BEDIENUNGSANLEITUNG EL Range 8x42 Swarovski

Vielen Dank, dass Sie sich für diesen SWAROVSKI OPTIK Produkt entschieden haben. Bei Fragen wenden Sie sichitte an ihren Fachhandler oder kontaktieren Sie unsdirekt unter WWW.SWAROVSKIOPTIK.COM.

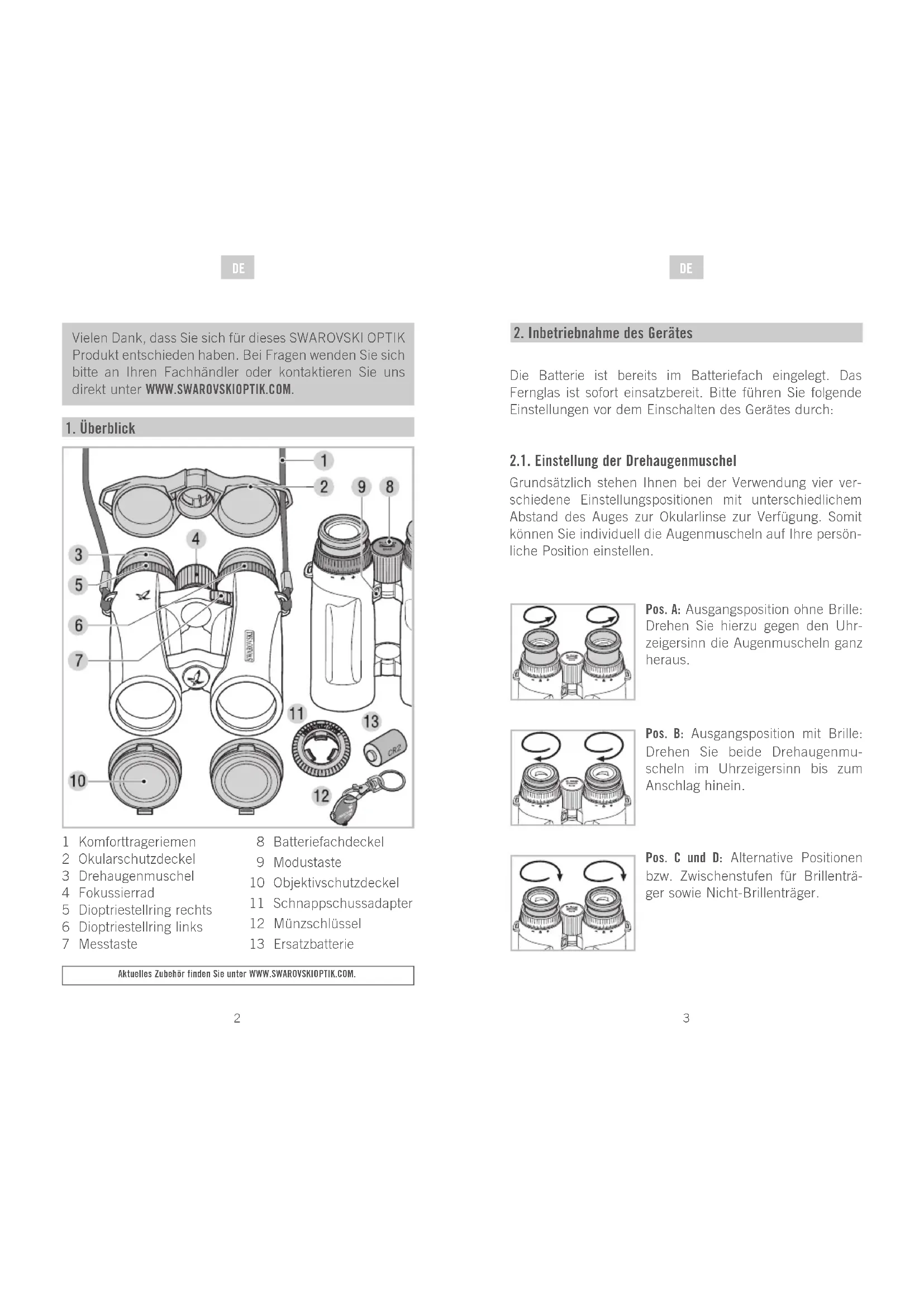

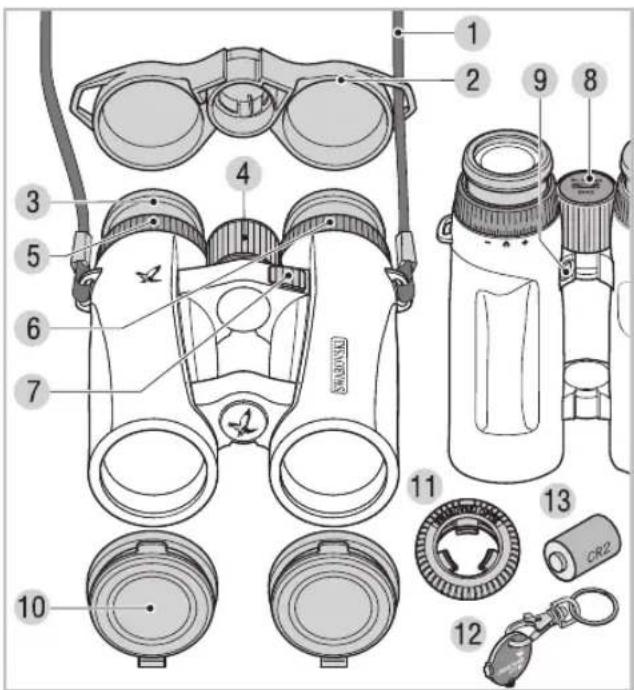

1. Überblick

1 Komforttrageriemen
2 Okularschutzdeckel
3 Drehaugenmuschel
4 Fokussierrad
5 Diopriestellring rechts
6 Dioptriestellring links
7 Messtaste

8 Batteriefachdeckel
9 Modustaste
10 Objektivschutzdeckel
11 Schnappschussadapter
12 Munzschlussel
13 Ersatzbatterie

Aktuelles Zubehorfinden Sie unter WWW.SWAROVSKIOPTIK.COM.

DE

2. Inbetriebnahme des Gerätes

Die Batterie ist bereits im Batteriefach eingelegt. Das Fernglas ist sofort einsatzbereit.itte führen Sie folgende Einstellungen vor dem Einschalten des Gerätes durch:

2.1. Einstellung der Drehaugenmuschel

Grundsätzlich stehen Ohnen bei der Verwendung vier verschiedene Einstellungenpositionen mit entsprechielchem Abstand des Auges zur Okularlinse zur Verfügung. Somit konnen Sie individuell die Augenmuscheln auf ihre persönliche Position einstellen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeigersinn die Augenmuscheln ganz heraus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie beiden Drehaugenmuscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C und D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie Nicht-Brillenträger.

DE

2.2. Einstellung des Augenabstandes

Um ein einziges rundes Bild zu sehen knicken Sie beiden Fernglashäften soweit, bis keine störenden Schatten mehr auftreten.

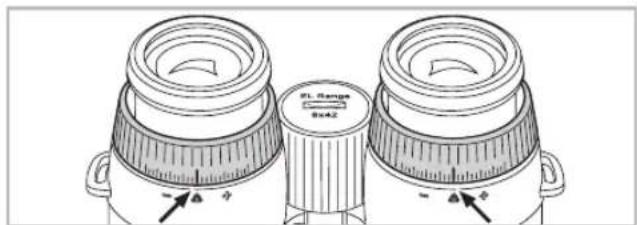

2.3. Verwendung bei gleicher Sehkräft beider Augen

a. Ziehen Sie den linken und rechten Dioptriestellring hersaus und drehen Sie diese bis der lange Steg auf der Dioptrieskalamit dem kleinen Dreieck unter dem Dioptriestellring übereinstimmt.

b. Drucken Sie danach die Dioptriestellringe wieder hinein.

2.4. Dioptriaausgleich

Um die optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehrkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

DE

1. Ziehen Sie zunachst den linken Dioptriestellring hersus.
2. Drehen Sie den Dioptriestellring gegen den Uhrzeiger-sinn bis zum Anschlag.
3. Halten Sie die Modustaste 4 Sekunden gedrückt. Sie gelangen in einen Modus zur Einstellung des Dioptrieausgleiches (Display leuchtet 30 Sekunden). Um diesen Modus früherzeitig zu verlassen drücken Sie erneut die Messtaste oder Modustaste.
4. Blichen Sie nun mit dem linken Auge durch das linke Okular auf das Display und drehen Sie den Dioptriestellring langsam im Uhrzeigesinn bis das Display scharf erscheint.
5. Drucken Sie danach den Diopriestellring wieder hinein.
6. Wiederholen Sie die Schritte 1 bis 5 mit dem rechten Dioptriestellung um die optimale Bildschärfe für das rechte Auge (Zielmarke) einzustellen.

HINWEIS:

Durch die genaue Einstellung der Drehaugenmuscheln und des Augenabstands wird der optimale Display-Sehkomfort erreicht (siehe Kapitel 3.1. und 3.2.).

DE

PRAXISTIPP:

Die Einstellung der Zielmarke bzw. der Entfernungsanzeige konnen Sie auch bequem ohne Zielobjekt vornehmen. Stellen Sie das Fernglas auf einen Tisch oder betrachten Sie einen nahe gelegen den, dunklen Gegenstand. Durch die separate Einstellung der jeweiligen Dioptrie erreichen Sie bestmögliche Scharfe, weil Ihr Auge nicht durch ein anvisiertes Zielobjekt abgelenkt ist.

2.5. Einstellung der Bildschäfte

Durch Drehen des Fokussierrades können Sie jeder Objekt von der kürzesten Einstellentfernung (siehe Technisches Datenblatt) bis unendlich scharf stellen. Bei unendlich gezigt der breite Steg des Fokussierrades nach oben.

3. Bedienung

3.1. Einzelmessung

Durch ein kurzes Drucken auf die Messtaste erscheint die Zielmarke. Nach Loslassen der Taste wird die gemessene Entfernung im Display angezeigt. Aus Augensicherheitsgrunden für umstehende Personen

kann eine weitere Messung erst nach ca. 2 Sekunden erfolgen. Wahrend dieser Sicherheitspause erscheint ein laufendes Minussymbol am Display. Die Messung ist im Gange.

DE

3.2. Scan-Modus

Bewegte Ziele werden im Scan-Modus kontinuierlich gemessen. Das Gerät schaltet automatisch in den Scan-Modus, wenn man die Messtaste länger als 3 Sekunden drückt. Solange man die Messtaste gedrückt

halt (max. 120 s), werden Messungen im Scan-Modus durchgefuhrt. Die maximale Reichweite im Scan-Modus beträgt bis zu ca. 1.000 m.

Wird die Messtaste 5 Sekunden nicht betätig, erlischt das Display automatisch.

4. Menüfhrung

4.1. Display

1. Zielmarke
2. Anzeige des Enternungsmesswerts in Yard oder Meter (4-stellig).

3. Anzeige des Winkelmesswerts in Grad oder der korrigierten Schussenternung

4. Winkelsymbol

5. Anzeige Yard (Y) oder Meter (M)
6. Gradsymbol (°)

4.2. Zusammenfunktionen und Programme

Folgende Programme (P) stehen Ihnen zur Verfugung:

P1 Individuelle Helligkeitseinstellung Display
P2 Anzeige der unteren Displayzeile:

• Anzeige des Winkels in Grad
• P2 aus (keine Anzeige)
• Korrigierte ballistische Schussenternung SWAROAIM (winkelabhängig)

P3 Meter / Yard Umstellung
P4 Automatische Helligeitsanpassung Display (ein/aus)

DE

Werkseinstellungen:

• P1: Stufe 3
• P2: aus
• P3: Meter
• P4: ein

Auswahl der Programme:

Halten Sie die Modustaste 2 Sekunden lang gedrückt. Sie gelangen somit ins Hauptmenu: Mit der Messtaste wahlen Sie nun die gewünschte Einstellung im jeweiligen Programm aus.

Durch kurzes Drücken der Modustaste gelangen Sie zum nachsten Menupunkt. Wenn Sie 5 Sekunden lang keine Taste betätigten, verlassen Sie automatisch das Menu, das Display erlischt. Ihr Einstellungen werden automatisch gespeichert.

Detaillerte Angaben zur Menüführung finden Sie im Technischen Datenblatt.

HINWEIS:

Selbst nach einem Batteriewechsel bleiben die Einstellungen gespeichert.

4.3. Helligkeitseinstellung Display (P1, P4)

Wahlen Sie zunachst in P1 - individuelle Helligkeitseinstellung - die für Sie passende Display-Helligkeitsstufe aus. Es stehen Ohnen 5 Helligkeitsstufen zur Auswahl.

Legen Sie nun in P4 fest ob die automatische Helligeitsanpassung ein- oder ausgeschaltet ist.

• Ein: Das Fernglas regelt, auf Basis der von Ihnen gewählten Helligeitsstufe, die Leuchtstarke des Display automatisch.
  Aus: Das Display leuchtet konstant auf der von Ihnengewählten Helligeitsstufe.

DE

4.4. Winkelprogramme (P2)

Bei jeder Enternungsmessung konnen Sie zusätzlich den Winkel des Fernglases vom Beobachtungspunkt zum Zielpunkt anzeigen halten. Weiters kann aufgrund der Winkellage auch die korrigierte Schussenternung angezeigt werden.

Einstellung Winkelmessung

In der unteren Zeile im Display kann entweder

der Winkel
oder keine zusätzliche Information
oder die korrigierte Schussentfernung angezeigt werden.

Displaydarstellung mit Winkelmessung

Displaydarstellung ohne Winkelmessung

Displaydarstellung mit korr. Schussenternnung

SWAROAIM (korrigierte ballistische Schussenternung)

Bei einem Schuss im Winkel (nach oben oder unter) wird die Erdanziehungskraft nicht so stark wie beim Horizontalschuss. Daraus ergibt sich eine flachere Geschoßflugbahn und damit eine Treppunktverlagerung.

Eine ausfuhrliche Beschreibungfinden sie unter www.SWAROVSKIOPTIK.COM.

DE

4.5. Einstellung Yard / Meter (P3)

Das Fernglas kann die gemessene Entfernung in Yard oder Meter anzeigen. Die Auswahl erfolgt durch ein kurzes Drükken der Messtaste im Menu P3. Die hier gewählte Einheit gilt auch für die korrigierte ballistische Schussentfernung.

5. Zubehor

5.1. Montageanleitung des Objektivschutzdeckels

5.2.Zubehor

Detaillierte Informationen zum Zubehör finden Sie auf WWW.SWAROVSKIOPTIK.COM.

6. Allgemeine Hinweise

6.1. Reichweite

Die maximale Messreichweite wird von folgenden Faktoren beeinflusst:

	ReichweiteHigher Reichweitegeringer
Farbe Zielobjekt	Hell Dunkel
Oberfläche	Gänzend Matt
Winkel zum Zielobjekt	Senkrecht Spitz
Objektgröße	Groß Klein
Sonnenlicht	Wenig (bewölkt) Viel (Sonnenschein)
Atmosphäreische Bedingungen	Klar Dunstig
Objektstruktur	Homogen (Hauswand) Inhomogen (Busch, Baum)

DE

6.2.Serienummer

Die Seriennummer Ihres Fernglases\ finden Sie am Made in Austria Emblem.

6.3. Batteriewechsel

Überprüfen des Ladezustands der Batterie. Eine schwache Batterie wird durch die blinkende Zielmarke beim Einsatzen des Gerats signalisiert. Nach dem erstmaligen Aufscheinen der blinkenden Zielmarke sind noch ca. 100 Messungen möglich.

Batteriewechsel

• Offnen Sie den Batteriefachdeckel im Fokussierrad mit Hilfe des mitgelieferten Munzschlusses. Entnehmen Sie die leere Batterie.

• Legen Sie nun die neue CR 2-Batterie ein.itte beachten Sie die richtige Polung, die im Fachinnest. Verwenden Sie nur auslaufsichere

Warning: Keine Akkus verwenden!

• Schrauben Sie abschlussend den Batteriedeckel wieder auf.

Batterien

Batterien dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.

Sie konnen die Batterien nach Gebrauch in unmittelbarer Näre (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgeben. Batterien sind mit einer durchgekruzten Mülltonne sowie dem chemischen Symbol des Schadstoffes bezeichnet,)namlich ^ fur Cadmium, Hg' fur Quecksilber und ^ fur Blei.

Schützen Sie mit uns unsere Natur vor umweltschädlichen Belastungen.

DE

6.4. Problembehebung und Displayanzeige

Problem Ursache Behebung
Bei Beobachtung ist der Sehfeldrand abgeschaffet (vignettiert)	Die Stellung der Augenmuschel entspricht nicht der richtigen Benutzung mit oder ohne Brille.	Brillenträger schiben die Augenmuschel bis zum Anschlag hinein. Bei Benutzung ohne Brille wird die Augenmuschel auf die gewünschte Position herausge-dreht (siehe Kapitel 3.1. Einstellung der Drehaugenmuschel).
Bei der Distan-messung erscheint die Anzeige „----“	1. Der Messbereich ist übersritten.2. Der Reflexions-grad des Objeks ist unzureichend.3. Ziel nicht im Fokus.	1. Siehe Kapitel 4. Bedierung.2. Siehe Kapitel 7.1. Reichweite.3. Siehe Kapitel 3.5. Bildschärfe.
Bei der Distan-messung erscheint die Anzeige „co“ (clean optic)	1. Der Messbereich ist entsprechitten.2. Die Objektivoptik ist verschmutzt.	1. Siehe Technische Daten.2. Reinigen Sie die Objektivoptik.
Zielmarke blinkt beim Einschalten	Die Kapazität der Batterie ist schwach.	Es sind noch ca. 100 Messungen möglich. Batterie aus-whicheln oder diese kurz anwärmen.
Display, Zielmarke, Zielobjekt nicht gleichzeitig scharf.	Die Dioptrionein-stellung ist nicht optimal.	Siehe Kapitel 3.4. Dioptriausgleich.
Am Display erscheint „Err“	Störung der Elektronik	Messtaste erneut drücken. Bei dauer- haft auftretender Anzeige „Err“ empfehlen wir eine Kontaktaufnahme mit dem SWAROVSKI OPTIK Kundendienst.

DE

7. Pflege und Wartung

7.1. Reinigungstuch

Mit dem beiliegenden Reinigungstuch aus Mikrofasern konnen Sie selbst empfindlichste Glasflächen reinigen. Es ist geeignet für Objektive, Okulare und Brillen.itte halten Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberfläche beschädigen konnen. Ist das Tuch verschmutzt, konnen Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen halten. Verwenden Sie esitte ausschließlich zur Reinigung von Glasflächen.

7.2. Reinigung

Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.

Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollen den Sie die Glasoberflächen schmutz-, ol- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst großere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfeht sich leichtes Anhauchen und anschließlich Reinigen mit dem Reinigungstuch.

Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (bitte verwenden Sie dazu nicht das Reinigungstuch).

Bei starker Verschmutzung (z.B. Sand) sind die Drehauptenguschemeln komplett abschraubbar und somit einfachst zu reinigen.

DE

7.3. Aufbewahrung

Sie sollen den Ihr Fernglas in seiner Tasche an einem gut gelufteten Ort aufbewahren.

Ist das Fernglas nass, muss es vorher getrocknet werden.

In Tropengebieten oder in Gegenen mit hoher Umgebungsfeuchtigkeit ist der Beste Lagerort ein luftdichter Behalter mit einem FeuchtigkeitsAbsorptionsmittel (z.B. Silikagel).

8. Lieferumfang

EL Range

2x Batterie (CR2)

Okularschutzdeckel

Objektivschutzdeckel

Komfortrageriemen

Snap Shot Adapter

Münzschlüssel

Reinigungstuch

Field Bag

Bedienungsanleitung, Technische Daten

Kurzanleitung

EL Range CD

9. Konformität

Das Gerät entspricht den Richtlinien 2002/95/EG für die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten, 2002/96/EG für Elektro- und Elektronik-Altgeräte und 2004/108/EG für Elektromagnetische Verträgelichkeit.

DE

FCC Konformitätserklung

Das Gerät wurde geprüft und innerhalb der Grenzwerte eines digitalen Klasse B Geräts gemäß Teil 15 der FCC Regularien für regelkonform erklärart. Diese Grenzwerte wurden zum Schutz gegen schädliche Interferenzen innerhalb eines Wohngebiets festgelegt. Das Gerät erzeugt, verwendet und übertragt Funkwellen und kann, falls nicht nach Anleitung installiert und verwendet, schädliche Interferenzen in der Funkübertragung verursichen. Es kann allerdings nicht garantiert werden, dass Interferenzen in einigen Installations auftenreten. Falls das Gerät schädliche Interferenzen im Radio- und TV-Empfang verursacht, die durch ein Ein- und Ausschalten des Geräts bestätigt werden konnen, kann der Benutzer versuchen die Interferenzen durch folgende Maßnahmen zu beseitigen:

• Neausrichten oder Versetzen der Empfangsantenne.
• Vergroßerung des Abstands zwischen Gerät und Empfänger.
• Kontaktaufnahme mir dem Handler oder einem professionellem Radio/TV-Techniker.

SWAROVSKI OPTIK KG ist nicht für Radio- oder TV-Interferenzen verantwortlich, die durch eine eigenmächtige Anpassung des Geräts verursacht werden. Die Behebung dieser Interferenzen durch eine eigenmächtige Anpassung, einen Austausch, oder einen Anschluss obliegt dem Benutzer.

WEEE/ElektroG

Dieses Symbol weist daraufhin, dass diesen Produkt gemäß WEEE-Richtlinie (Richtlinie über Elektro- und Elektronik-Altgeräte) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden damit.

Dieses Produkt muss bei einer davon vorgesehenen Sammelstelle abgegeben werden. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei den zuständigen

DE

kommunalen Einrichtungen oder einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten.

Die korrekte Entsorgung these Produktsdient dem Umweltschutz und verhindert mögliche Schaden fur die Umwelt und die menschliche Gesundheit, welche durch unsachgemäß Behandlung des Produktsauftreten können.

10. Zu Ihrer Sicherheit!

10.1.WARNING!

Das Gerät entspricht den Vorschriften der Laserklasse 1 der gultigen Normen EN 60825-1 bzw. IEC 60825-1 bzw. FDA21CFR 1040.10 und 1040.11, ausgenommen Abweichungen gemäß der Laser Mitteilung Nr. 50, 24. Juni 2007. Dementsprechend ist das Gerät augensicher und kann beliebig eingesetzt werden, davonarf das Gerät nicht direkt auf Personen gerichtet werden.

10.2. Allgemeine Hinweise

Das Gehäusearfund unterkeinen Umstandenden von nicht autorisiertem Personal geöffnet werden!

Das Gerät nie aus kurzen Entfernungen auf Personen richten.

Niemals mit dem Gerat in die Sonne blichen! Das fuhrt zu einer Verletzung ihrer Augen!

DE

Niemals während des Gehens durch das Gerät blichen! Sie konnten Hin-dernisse übersehen.

Schützen SieitteIhr Gerat vor StoBen.

Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, ansonsten erlischt die Garantie.

Alle Angaben sind typische Werte.

Anderungen in Ausführung und Lieferung sowie Druckfehl sind vorbehalten.

BA-697-01, 06/2014
