GEBRUIKSAANWIJZING GT 830 Wolf Garten

1 Middelste handgreep 2 Draadmes 3 In- en uitschakelaar 4 Bovenste handgreep met kabeltrekontlasting 5 Afstelling voor het loodrecht snijden 6 Draadspoel 7 Tip-automaat

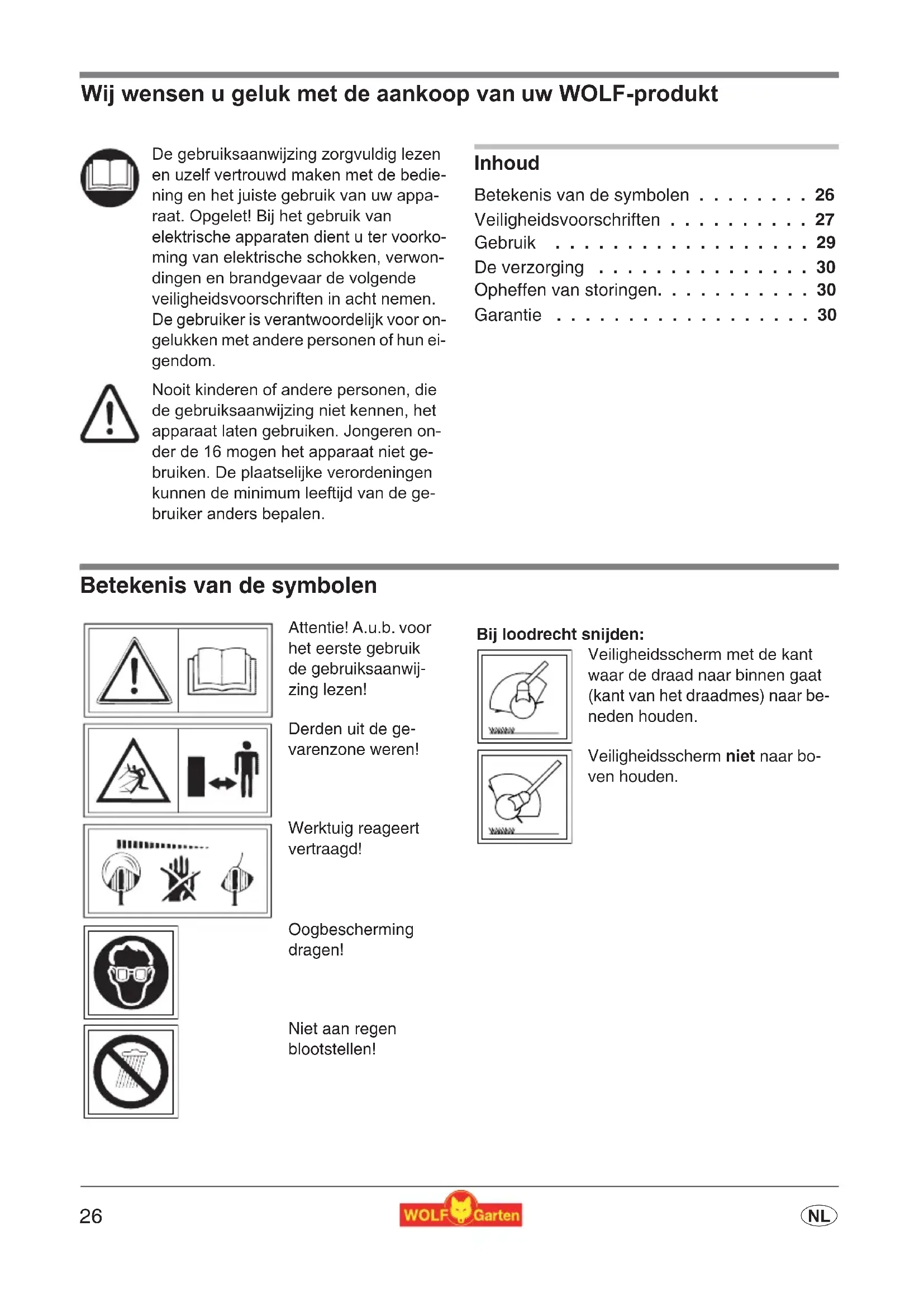

• n Wij wensen u geluk met de aankoop van uw WOLF-produkt Inhoud Betekenis van de symbolen p. 26
• Veiligheidsvoorschriften p. 27
• Gebruik p. 29
• De verzorging p. 30
• Opheffen van storingen p. 30
• Garantie Betekenis van de symbolen De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd maken met de bedie- ning en het juiste gebruik van uw appa- raat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorko- ming van elektrische schokken, verwon- dingen en brandgevaar de volgende veiligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor on- gelukken met andere personen of hun ei- gendom. Nooit kinderen of andere personen, die de gebruiksaanwijzing niet kennen, het apparaat laten gebruiken. Jongeren on- der de 16 mogen het apparaat niet ge- bruiken. De plaatselijke verordeningen kunnen de minimum leeftijd van de ge- bruiker anders bepalen. Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwij- zing lezen! Derden uit de ge- varenzone weren! Werktuig reageert vertraagd! Oogbescherming dragen! Niet aan regen blootstellen! Bij loodrecht snijden: Veiligheidsscherm met de kant waar de draad naar binnen gaat (kant van het draadmes) naar be- neden houden. Veiligheidsscherm niet naar bo- ven houden. Originele gebruiksaanwijzing27 p. 30

Veiligheidsvoorschriften Algemene aanbevelingen z Algemene aanbevelingen voor graskanten, zoals kleinere graskanten en gazons uit de partikuliere sektor. De draadmaaier is niet bestemd voor gebruik in parken, sportvelden en in de landbouw. z Om verwondingen te voorkomen mag de draadmaaier niet worden gebruikt: – voor het maaien van struiken en hagen; – voor het maaien van bloemen; – voor het verkruimelen van kompost. z Deze apparaten zijn er niet voor bestemd om gebruikt te worden door personen zonder er- varing en/of kennis of door personen met be- perkte psychische, sensorische en gee- stelijke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geïnstrueerd door personen die ver- antwoordelijk zijn voor hun veiligheid. z Personen die jonger zijn dan 16 jaar mogen de apparaten niet bedienen. z Onderbreek het werken met de machine, wan- neer personen, vooral kinderen of huisdieren in de buurt zijn. z Er mag niet met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of die- ren in de buurt zijn. U bent voor eventuele ver- wondingen verantwoordelijk. z Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting. z De draadmaaier alleen bij droog weer gebru- iken en niet in de regen laten liggen. z Monteer nooit metalen snij-elementen. Voor gebruik z Verwijder takken en andere objekten uit het gazon. Let tijdens het gebruik op onregelma- tigheden. z De verlengkabel dient regelmatig op beschadi- gingen en slijtage gekontroleerd te worden. Al- leen dan gebruiken als de verlengkabel voor 100 % in orde is. z Het apparaat niet gebruiken als de bescherm- kap of andere onderdelen zwaar beschadigd zijn. z Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het vervangen van de onderdelen op de aanwijzingen. z Voor het instellen of schoonmaken van het ap- paraat of voor controleren of de aansluitkabel kapot is, het apparaat uitzetten en de stekker eruit halen. z Voor het inschakelen van de machine en na botsingen, controleert u de machine op zicht- bare slijtage of beschadigingen en laat u no- odzakelijke reparaties uitvoeren. Kabels z Maak uitsluitend gebruik van een verlengkabel met een minimale diameter van 3x1,5mm

een max. lengte van 25 m: – wanneer rubber slangleidingen, dan niet lichter dan type HO7 RN-F – wanneer PVC slangleidingen, dan niet lich- ter dan type HO5 VV-F (leidingen van dit type zijn niet geschikt om constant in de open lucht gebruikt te worden - zoals bijv.: als onderaardse leiding voor de aansluiting van een tuinstekkerdoos, een vijverpomp of voor opslag in de open lucht) z Ze moeten beveiligd zijn tegen opspattend wa- ter. z Gebruik een aardlekbeveiliging (RCD) met een lekstroom van maximaal 30 mA. z Bevestig de aansluitkabel aan de kabelontlas- ting. Laat de kabel niet tegen randen, puntige of scherpe voorwerpen aan schuren. Klem de kabel niet tussen deuropeningen of raamkie- ren. Schakelvoorzieningen mogen niet worden verwijderd of overbrugd (bijv. schakelhefboom verbinden met de duwstang). Bij gebruik z Houdt altijd uw handen en voeten van de snij- voorziening weg, vooral wanneer u de motor inschakelt.28

z Vermijd enig letsel aan elke voorziening, die dient voor het afsnijden van de draadlengte. Na het uittrekken van een nieuwe draad houdt u de machine altijd in de normale werkpositie, voordat deze wordt ingeschakeld. z De draadmaaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voor- komen. z Altijd een veilige afstand van de draaiende draad innemen. z Ogen beschermen! z Draag geschikte kleding; geen kleding die ge- makkelijk beschadigd kan worden. Draag ste- vige schoenen en bescherm uw benen door het dragen van een lange broek. z Bij het lopen van de ene naar de andere werk- plek dient de motor uitgeschakeld te zijn. z Wees vooral voorzichtig bij achteruitlopen. z Houdt de verlengkabel uit de buurt van de maaikop. z Als de aansluitkabel gedurende het gebruik wordt beschadigd, moet deze onmiddellijk van het net worden gescheiden. Kabel niet aanra- ken voordat deze van het gescheiden is. z Het apparaat bij rustpauzes niet onbeheerd la- ten liggen. Berg het veilig op. z De in het apparaat geinstalleerde schakelaars mogen niet verwijderd worden of door middel van omleidingen uitgeschakeld worden. z De draadcassette niet tegen de bodem of de muur laten stoten. Als de draadcassette een- maal is beschadigd, dan voelt u dit aan vibratie in de handgreep. Wanneer dit het geval is, dan dient de draadmaaier gekontroleerd te wor- den. Na het gebruik z Verwijder na het gebruik de voedingsstekker en controleer de machine op beschadigingen. z Let op bij het uitschakelen, want de motor loopt nog even door. z Wachten tot de motor stilstaat. z Het onderhoud en het reinigen van het appa- raat mag alleen met een stilstaande motor ge- beuren en indien het apparaat niet meer op de elektriciteit is geschakeld. Let op, alleen origi- nele WOLF draadcassettes gebruiken. Monta- ge-aanwijzigingen opvolgen. z De draadmaaier mag niet met stromend water en vooral niet onder hoge druk gereinigd wor- den. z Reparaties mogen alleen door de WOLF offi ciele werkplaatsen worden uitgevoerd. z Let erop, dat luchtopeningen niet zijn verstopt. z Berg de machine niet op binnen handbereik van kinderen. Afvalverwijdering Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle appa- ratuur, accessoires en verpakking op milieuvriendelijke wijze.29

Gebruik Gebruikstijden z Gelieve de specifieke nationale verordeningen in acht te nemen. Middelste greep bevestigen De handgreep kunt u demonteren door de draaiknop zijwaarts en loodrecht le verstellen. Kabel naar de trekontlasting leiden De trekontlasting in de geleidingsgreep voorkomt dat de verlengingskabel los raakt. Aansluiten op de wandcontactdoos (230 Volt, 50 Hz) z Het apparaat slechts aansluiten op wandcon-tactdozen die gezekerd zijn met een 10-16 A zekering met. trage smeltveiligheid (of 16A ze-keringautomaat). 3 Opmerking: Aardlekschakelaar Deze veiligheidsvoorzieningen beschermen tegen zware verwondingen bij het aanraken van beschadigde kabels, bij gebrekkige iso-latie en in sommige gevallen ook bij bescha-digingen aan spanningvoerende kabels.z We adviseren dat het apparaat slechts aangesloten wordt op een stopcontact dat beschermd is met een aardlekscha-kelaar met een lekstroom van niet meer dan 30 mA.z Vervangende onderdelen zijn verkrijg-baar voor oude installaties. Raadpleeg hiertoe een elektrotechnisch vakman. Werkstand De optimale werkhoek voor het knippen bedraagt ca. 30°. Bij het vrij snijden (zonder bodemcontact) het apparaat in een halve cirkel voor het lichaam zwaaien. Loodrecht trimmen van graskanten Het apparaat kan op loodrecht trimmen worden in-gesteld. Apparaat vasthouden. Buis uittrekken en 180° draaien tot deze hoorbaar vastklikt. . In -/ uitschakelen Snijdraadtoevoer De snijdraad wordt toegevoerd door de tip-auto-maat. Het draaiende apparaat even tegen een har-de ondergrond drukken, bijv. een trottoirtegel (aandrukkracht ca. 3 kg). Daardoor wordt ca. 2,5 cm snijdraad toegevoerd. 3 Tips voor het trimmen z Hoog gras langzaam en trapsgewijs sni-jden.z De strimmer met draad niet te dicht bij bomen en struiken houden zodat de stam niet wordt beschadigd.z U kunt de levensduur van uw trimmer verlengen door vóór of na elk trimmen de ventilatiesleuven te reinigen en de gras-resten aan de onderkant van het toestel te verwijderen.

De verzorging Draadspoel vervangen 1 Snijgereedschap staat niet meteen stil! Vóór alle werkzaamheden aan het toestel de stekker uittrekken!1. Spoelhuis vasthouden, deksel in de richting van de pijl „AUF“ (open) draaien en wegne-men, lege draadcassette eruit nemen .2. Het uiteinde van de draad op de nieuwe spoel door het draaddoog steken (1). 3 Daarbij de draad niet uit de bevestigings- sleuf van de soel losmaken (2).3. Spoel over de metalen knop schuiven. Aan het uiteinde van de draad trekken, tot de draad uit de bevestigingssleuf van de spoel losraakt . Let op correcte positie van de draad van de spoel naar het oog4. Deksel aanbrengen. Eén van de beide pijl-merktekens moet daarbij naar het oog wijzen (1). Deksel aandrukken en naar rechts draaien tot deze hoorbaar vastklikt! (2). 1 Bij het inschakelen wordt de draad op werklengte afgesneden. Apparaat alleen in werkstand inschakelen. Opheffen van storingen Garantie In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgege-ven. Storingen aan uw apparaat verhelpen wij kos-teloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantieter-mijn contact op met uw leverancier of de dichtstbij-zijnde vestiging.

Probleem Mogelijke oorzaak Opheffen doorTip-automaat functioneert niet.• Spoel leeg.• Zie verwisselen van de draadcassette RQ-FA (7117 081)• Verstelmechanisme en doorvoerknop is verstopt.• Delen met de borstel van vuil reinigen.• Draad is afgebroken en in de cassette teruggetrokken.• Draad heeft zichzelf om de spoel vast-geklemd.• Draadcassette verwijderen en vervol-gens de draad geleidelijk opwinden en vervolgens cassette weer monteren.• Draad is om de spoel gesmolten.• Gesmolten draad verwijderen en ver-volgens de draad weer geleidelijk op-winden en de cassette weer monteren.Opgelet! Bij alle overige storingen dient het apparaat bij een WOLF werkplaats aangeboden te wor- den.31

WAg ); NL-Gemeten/gegarandeerd geluidsniveau (L
