BEDIENUNGSANLEITUNG GT 830 Wolf Garten

1 M i t t e l g r i
2 Fadenmesser
3 Ein -Ausschalter
4 Obergriff mit Kabelzugentlastung
5 Verstellung fur Senkrechtschnitt
6 Fadenkassette
7 Tipp-Automatik

1

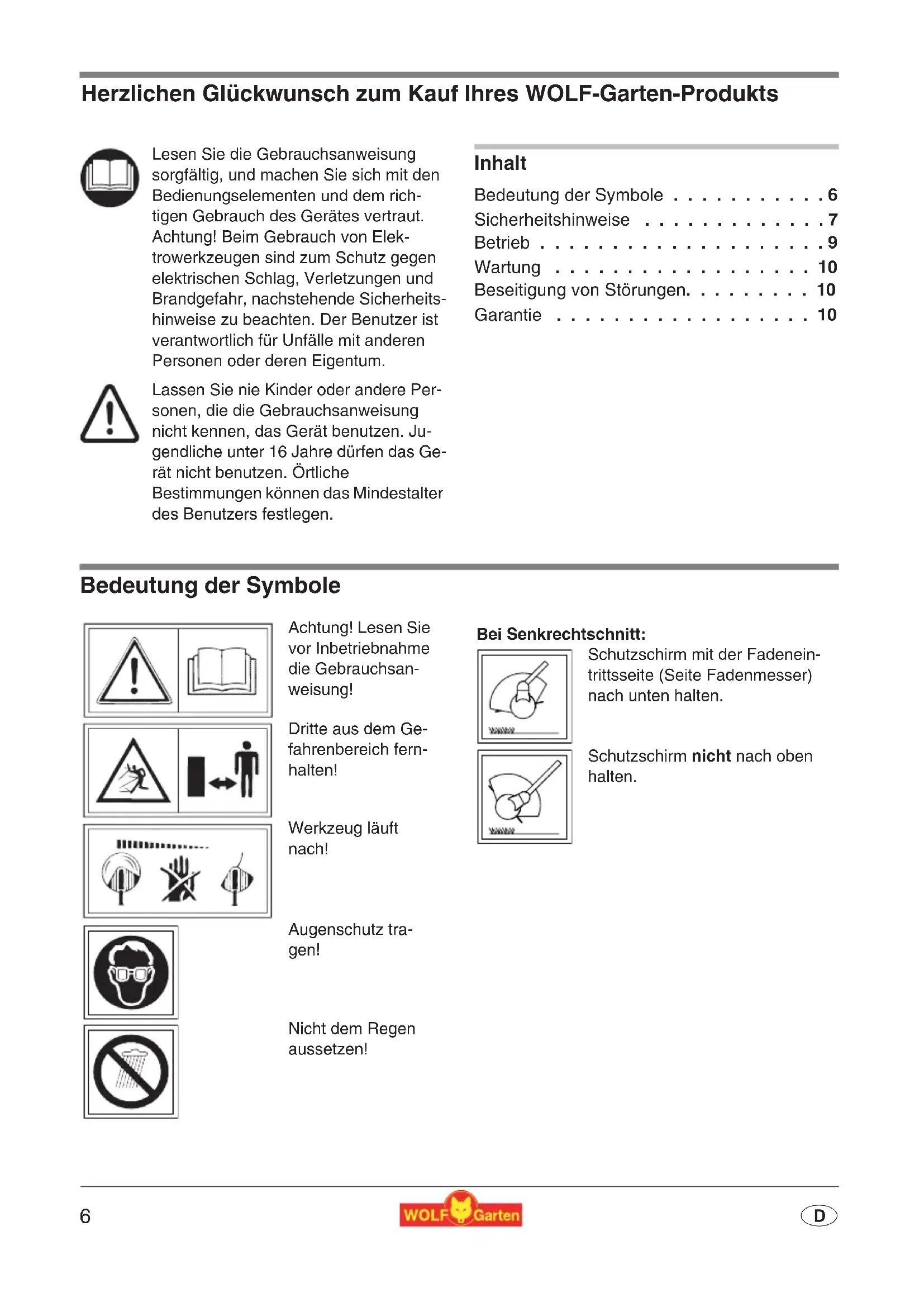

Herzlichen Glückwunsch zum Kauf Ihres WOLF-Garten-Produkts

Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheitshinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum.

Lassen Sie nie Kinder oder andere Personen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Jugendliche unter 16 Jahre dürfen das Gerät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Inhalt

Bedeutung der Symbole 6

Sicherheitshinweise 7

Betrieb 9

Wartung 10

Beseitigung von Störungen. 10

Garantie 10

Bedeutung der Symbole

Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsanweisung!

Dritte aus dem Gefahrenbereich fernhalten!

Werkzeug lauft nach!

Augenschutz tragien!

Nicht dem Regen aussetzen!

Bei Senkrechtschnitt:

Schutzschirm mit der Fadeneintrittsseite (Seite Fadenmesser) nach unten halten.

Schutzschirm nicht nach oben halten.

Sicherheitshinweise

Allgemeine Hinweise

• Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich vorgesehen. Dieser Trimmer sollt nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straβen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden.

Wegen körperlicher Gefährung des Benutzersarf der Rasentrimmer nicht gebraucht werden:

• zum Trimmen von Büschen, Hecken und Strauchern;
• zum Schneiden von Blumen;

• zum Zerkleinern im Sinne der Kompostierung.

• These Geräte sind nicht davon bestimmt, durch Personen mit mangelnder Erfahrung und/oder mangels Wissen benutzt zu werden oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsich-tigt oder erhielten von ihr Anweisungen, wie diese Geräte jeweils zu benutzen sind.

• Jugendliche unter 16 Jahren dürfen die Geräte nicht bedieten.
  Das Geratarf nicht in Betrieb genommen werden, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nae befinden; Sie sind fur die Schaden verantwortlich.

• Unterbrechen Sie den Gebrauch der Maschine, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind.
  Benutzen Sie die Maschine nur bei Tageslicht oder gutter künstlicher Beleuchtung.
  Den Trimmer nur bei trockenem Wetter benutzen und nicht im Regen liegenlassen.
• Montieren Sie nie metallische Schneidelemente.

Vor dem Einsatz

Säubern Sie den Rasen von Fremdkörpersn wie Åste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper.

Das auBen am Gerat installierte Anschlusskabel und das Verlangerungskabel,müssen regelmaiig auf Beschadigung und Alterung (Bruchigkeit) undersucht werden. Nur in einwandfreiem Zustand benutzen!
- Benutzen Sie niemals ein Gerät mit beschädigten Schutzeinrichtungen oder Abdeckungen.
- Aus Sicherheitsgründen sind nur Originalersatzteile oder vom Hersteller freiigegebene Teile zu verwenden. Beim Austausch Einbauhinweise beachten!
Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlussleitung verschlungen oder verletzt ist, das Gerät ausschalten und den Netzsteckerziehen.
Vor Inbetriebnahme der Maschine und nach ir-gendwelchem Aufprall, prufen Sie die An-schlussleitung auf Anzeichen von VerschleiB oder Beschädigung, und setzen Sie notwendige Reparaturen durchfuhren.

Kabel

• Verwenden Sie ausschließlich Veränderungskabel mit einem Mindest-Querschnitt von 3 × 1,5 ~mm^2 und einer max. Länge von 25 ~m : - wenn Gummischlauchleitungen, dann nicht leichter als Typ HO7 RN-F - wenn PVC-Leitungen, dann nicht leichter als Typ HO5 VV-F (Leitungen diesen Typss sind für die ständige Verwendung im Freien nicht geeignet, wie z. B.: unterirdische Verlegung zum Anschluss einer Gartensteck-dose, Anschluss einer Teichpumpe oder Lagerung im Freien)
• Sie müssen spritzwassergeschützt sein.
  Benutzen Sie eine Fehlerstromschutzinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30mA .
• Anschlusskabel an der Zugentlastung befestigen. Nicht an Kanten, spitzen oder scharfen Gegenständen scheuernlassen. Kabel nicht durch Turritze oder Fensterspalten quetschen. Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z.B. Anbinden des Schalthebels am Führungsholm)

BeimArbeiten

• Halten Sie immer Höhe und Fuß von der Schneideinrichtung halten, vor allem, wenn Sie den Motor einschalten.
  Seien Sie vorsichtig gegen Verletzungen an jeder Einrichtung, die zum Abschreiben der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevorsie eingeschaltet wird.
• Den Rasentrimmer beim Einsatzen parallel zum Rasen halten, da sonst Verletzungsgefahr gegeben ist.
  Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen.
• Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneidwerkzeug erfasst werden kann. Festes Schuhwerk! Schützen Sie auch ihre Beine (z. B. durch lange Hosen).
  Augenschutz tragen!
• Beim Transport zu den einzelnen Arbeitsstellen, ist der Motor abzustellen.
• Üben Sie besondere Vorsicht beim Rückwärtsgehen. Stolpergebn!
• Halten Sie die Anschlussleitungen von den Schneidwerkzeugen fern.
• Wenn die Anschlussleitung während des Gebrauchs beschädigt wird, muss sie sofort vom Netz getrennt werden. Leitung nicht berühren bevorsie vom Netz getrennt ist.
• Bei Arbeitsunterbrechungen setzen Sie den Trimmer nie unbeaufsichtigt liegen.itte an einem sicheren Ort aufbewahren.
  Die am Gerat installierten Schalteinrichtungen führen nicht entfern oder überbrücken werden (z. B. durch Anbinden des Tastschalters am Griff).
  Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anzchlagen. Hat die Fadenbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu achten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.

Nach dem Arbeitsen

• Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschäftigung.
• Beim Abstellen: Achtung, Gefahr! Schneidwerkzeug lauft nach!
• Immer den Stillstand des Schneidwerkzeuges abwarten.
  Wartungs- und Reinigungsrarbeiten am Gerät, sowie das Abnehmer der Schutzeinrichtungen oder der Austausch der Fadenkassette, * d rufen nur bei stillgesetztem Motor und abgeschalteten Schneidwerkzeug und nur, wenn der Netzstecker abgezogen ist, vorgenommen werden. Nur Original-WOLF-Garten-Fadenkassetten verwenden, Einbauhinweise beachten!
• Der Fadenschneiderarf nicht mit flieBendem Wasser,insbesondere nicht unter Hochdruck gereinigt werden.
• Reparaturen am Gerät dürfen nur von WOLF-Garten-Service-Stationen und autorisierten Werkstätten vorgenommen werden.
• Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind.
  Lagern Sie die Maschine nicht in Reichweite von Kindern.

Entsorgung

Elektrogeräte gehoren nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.

Betrieb

Betriebszeiten

• Bitte regionale Vorschriften beachten.
• Erfragen Sie die Betriebszeiten bei ihrer ortlichen Ordnungsbehörde.

Mittelgriff einstellen A

Der Mittelgriff kann individuell auf ihre Körpergroße eingestellt werden.

Kabel in die Zugentlastung führen B

Die Zugentlastung im Führungsgriff verhindert ein unbeabsichtigtes Lösen des Verlängerungskabels.

Anschluss an die Steckdose (230 Volt, 50 Hz)

Das Gerät nur an Steckdosen anschließen, die mit einer 10-16 Amp. Sicherungträge (oder LS-Schalter Typ B) abgesichert sind.

i Hinweis: Fehlerstromschutzeinrichtung

These Schutzeinrichtungen schätzen beim Berühren von beschädigten Leitungen, Isola-tionsfehlern und in bestimmen Fällen auch beim Beschädigen von unter Spannung stehenden Leitungen vor schweren Verletzungen.

• Wir empfehlen, das Gerät nur an Steckdosen anzuschreiben, die mit einer Fehlerstromschutzeinrichtung (RCD) mit einem Fehlerstrom von nicht mehr als 30 mA abgesichert sind.
  Fur Alt-Installationen gibt es Nachrustsätze. Sprechen Sie mit einer Elektro-Fachkraft.

Arbeitsstellung C

Das Gerät am Ober- und Zwischengriff haltend führen. Optimaler Arbeitswinkel für Kantenschmitt und Freischneiden ist ca. 30^ . Beim Freischneiden (ohne Bodenkontakt) sollte man das Gerät halbkreisformig vor dem Körper schwingen.

Senkrechtes Trimmen von Rasenkanten D E

Das Gerät kann zum Senkrechrimmen umgestellt werden.

1. Gerät festhalten.
2. Rohrziehen und um 180^ bis zum Einrastendrehen D.

Ein-/Ausschalten F

Fadennachstellung G

Die Fadennachstellung erfolgt durch Tipp-Automatik. Das laufende Gerät auf festen Untergrund, z. B. Gehwegplatte kurz auftippen (Anpressdruck ca. 3 kg). Dadurch werden automatisch ca. 2,5 cm Schneidfaden nachgeführt.

Tipps zum Trimmen

• Hoheres Gras langsam und stufenweise schneiden.
  Gerät mit Schneidfaden nur so nahe an Bäume und Straucher heranführren, dass die Rinde nicht verletzt wird.
  Zu starkes Berühren von Mauern oder Grasplatten führt zu großem Fadenverschleiß.
• Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach jeder Trimmen, die Luftungsschlitze reini-gen und die Unterseite des Gerätes von Grasresten saubern.

Wartung

Fadenkassette austauschen

Schneidwerkzeug lauft nach! Vor allen Arbeiten am Gerät Netzsteckerziehen!

1. Spulengehäuse festhalten, Deckel in Pfeilrichtung “AUF” drehen und abnehmer, leere Fadenkassette entnehmer H
2. Das Fadenende der neuen Fadenkassette durch die Fadennose stecken 1).

Während des Vorgangs damit der Faden nicht aus dem Halteschlitz der Fadenkassette gelöst werden (2).

1. Fadenkassette über den Metallknopf schieben K. Am Fadenendeziehen, bis sich der Faden aus dem Haltschlitz der Fadenkassette Iost.

Achten Sie darauf, die Fadenkassette wie abgebildet einzusetzen.

1. Deckel aufsetzen. Eine der beiden Pfeilmarkierungen muss damit zur Fadenöse zeigen L (1). Deckel andrücken und nach rechts bis zum hörbaren Einrasten drehen 2).

Beim Einsatzen wird der Faden auf Arbeitslänge abgeschritten. Gerät nur in Arbeitsstellung einschalten.

Beseitigung von Störungen

Problem Ursache	Abhilfe
Tipp-Automatik Funktioniert nicht	Spule leer	Fadenkassette RQ-FA (7117 081) austauschen.
	Verzahnung zwischen Metallknopf und Fadenspule verschmutzt.	Teile mit Bürste vom Schmutz säbern.
	Schneidfaden ist abgerissen und in die Fadenbox eingezogen.	Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlagen.
	Schneidfaden hat sich auf der Spule verklemmt.
	Schneidfaden ist auf der Spule verschreiben.	Verschweiterten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwi-ckeln und Spule einlagen.

Im Zweifelsfall immer eine WOLF-Garten Service-Werkstatt aufsuchen.

Trimmer vor jeder Prüfung, Reinigung oder vor Arbeiten an der Spule abstellen und Netzsteckerziehen.

Garantie

In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegeben Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sich

bitte an ihren Verkäufer oder die{nachstgelegene Niederlassung.
