BRUGSANVISNING GT 830 Wolf Garten

1 Midtergreb 2 Trådkniv 3 Strömbrytare start-stop 4 Overgreb med kabeltrækaflastning 5 Indstilling til lodret snit 6 Trådkassette 7 Tryk-automatik

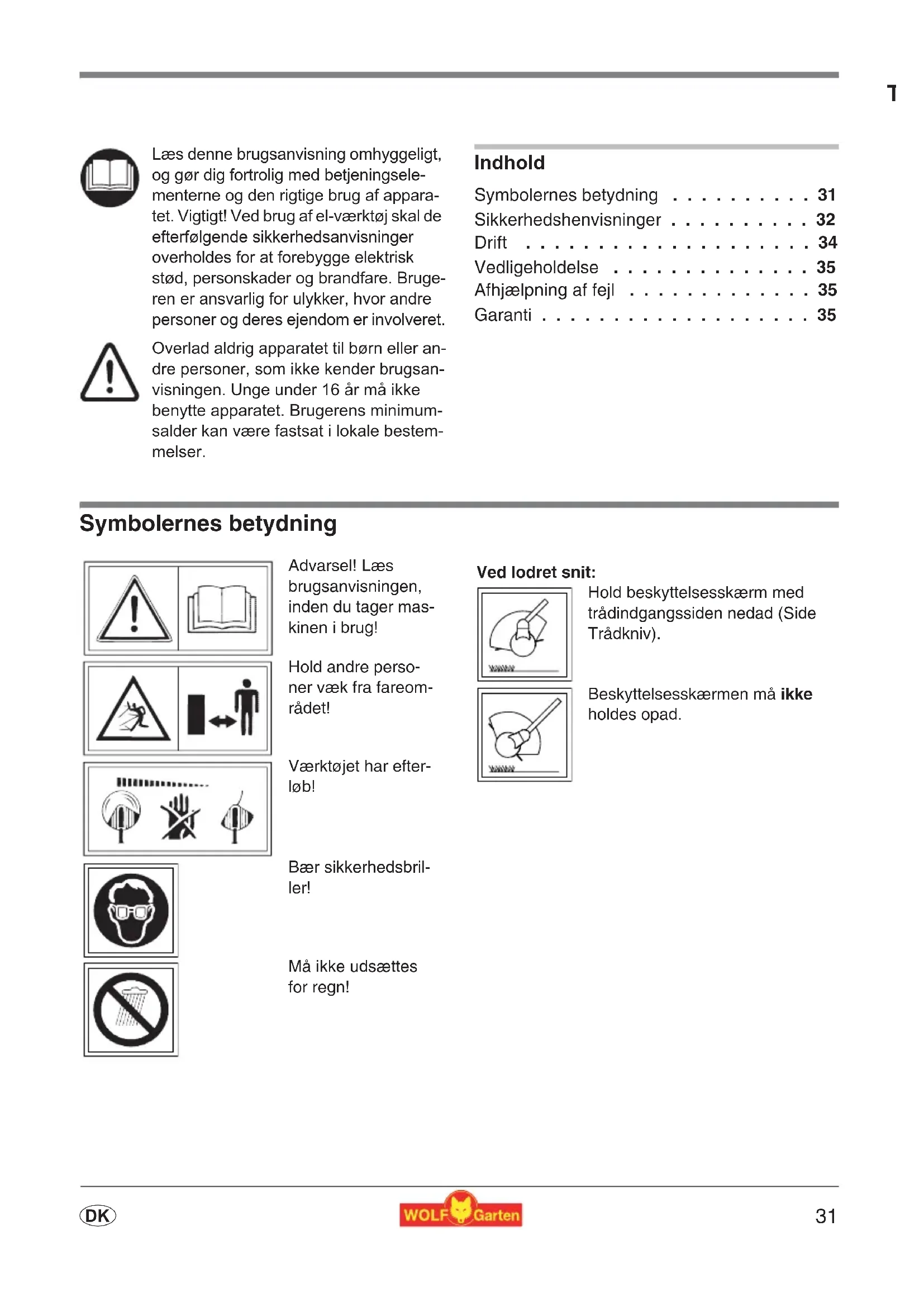

• dTillykke med dit nye WOLF-produkt Indhold Symbolernes betydning p. 31
• Sikkerhedshenvisninger p. 32
• Drift p. 34
• Vedligeholdelse p. 35
• Afhjælpning af fejl p. 35
• Garanti Symbolernes betydning Læs denne brugsanvisning omhyggeligt, og gør dig fortrolig med betjeningsele- menterne og den rigtige brug af appara- tet. Vigtigt! Ved brug af el-værktøj skal de efterfølgende sikkerhedsanvisninger overholdes for at forebygge elektrisk stød, personskader og brandfare. Bruge- ren er ansvarlig for ulykker, hvor andre personer og deres ejendom er involveret. Overlad aldrig apparatet til børn eller an- dre personer, som ikke kender brugsan- visningen. Unge under 16 år må ikke benytte apparatet. Brugerens minimum- salder kan være fastsat i lokale bestem- melser. Advarsel! Læs brugsanvisningen, inden du tager mas- kinen i brug! Hold andre perso- ner væk fra fareom- rådet! Værktøjet har efter- løb! Bær sikkerhedsbril- ler! Må ikke udsættes for regn! Ved lodret snit: Hold beskyttelsesskærm med trådindgangssiden nedad (Side Trådkniv). Beskyttelsesskærmen må ikke holdes opad. Originale driftsvejledning32 p. 35

Sikkerhedshenvisninger Almindelige henvisninger z Denne græstrimmer bør kun bruges til pleje af græskanter samt mindre græs- og plæneare- aler i private husstande. Denne græstrimmer bør ikke anvendes i offentlige anlæg, parker, sportsanlæg, i vejrabatter osv. samt i land- og skovbrug. z På grund af fare for legemsbeskadigelse bør græstrimmeren ikke bruges på følgende ste- der: – trimming af buske, hække og stakitter, – afskæring af blomster, – findeling til brug ved kompost z Disse apparater er ikke beregnet til at blive brugt af personer med manglende erfaring og/eller manglende viden, eller af personer med begrænsede fysiske, sensoriske eller psykiske evner, med mindre det sker under opsyn af en ansvarlig person eller de har fået dine anvisninger i, hvor-dan disse apparater skal benyttes. z Personer under 16 år må ikke arbejde med appa-raterne. z Afbryd brugen af maskinen, hvis personer, frem for alt børn og husdyr, er i nærheden. z Trimmeren må ikke tages i brug, hvis der er personer (især børn) eller dyr i umiddelbar nærhed; brugeren er ansvarlig for eventuel tilskadekomst. z Brug kun græstrimmeren i tørt vejr og lad den ikke ligge ude i regnvejr. z Brug kun maskinen ved dagslys eller ved god kunstig belysning. z Monter aldrig metalliske skæreelementer. Før ibrugtagning z Plænen skal rengøres for fremmedlegemer som f. eks. grene, sten, tråd osv. Vær også op- mærksom på eventuelle fremmedlegemer, mens græstrimmeren er i brug. z Det udvendige tilslutningskabel og forlænger- kablet skal regelmæssigt efterses for eventuel beskadigelse og ælde (kabelbrud). Sørg altid for, at kablerne er i orden. z Brug aldrig trimmeren med beskadigede beskyttelsesdele og afdækninger. z Af sikkerhedsgrunde må der kun bruges origi- nale reservedele. Ved eventuelle udskiftninger af reservedele skal monteringsvejledningen følges nøje. z Før justering eller rengøring af redskabet, eller før undersøggelse af, om tilslutningskablet er krøllet eller beskadiget, skal klipperen af- brydes og netstikket fi ernes. z Inden maskinen tages i brug og efter en kolli- sion, bør De kontrollere maskinen for tegn på slitage eller beskadigelse og lade de nødven- dige reparationer udføre. Kabels z Brug udelukkende forlængerkabel med et mindste tværsnit på 3x1,5mm

og en maks. længde på 25 m: – Hvis gummislanger bruges, så ikke lettere end type HO7 RN-F – Hvis PVC-ledninger bruges, så ikke lettere end type HO5 VV-F (denne type ledninger er ikke egnede til konstant brug i det fri - som fx underjordisk udlægning for tilslutning til en havestikdåse, tilslutning til en dam- pumpe eller opbevaring i det fri) z Stik og koblinger skal være beskyttet mod vandsprøjt. z Brug et fejlstrømsrelæ (RCD) med en fejlstrøm på ikke over 30 mA. z Fastgør tilslutningskablet til trækaflastningen. Kablet må ikke skure mod kanter, spidse eller skarpe genstande. Kablet må ikke sidde i klemme i dørsprækker eller vinduessprosser. Afbryderanordninger må ikke fjernes eller kor- tsluttes (fx ved at binde afbryderarmen på håndtaget). Under arbejdet z Hold altid hænder og fødder væk fra skærean- ordningen, frem for alt når De kobler motoren til. z Vær forsigtig ved enhver anordning, der an- vendes til afskæring af trådlængde – fare for kvæstelse. Når den nye tråd er trukket ud, skal maskinen altid holdes i en normal arbejdsposi- tion, inden den kobles til.33

z Græstrimmeren holdes parallelt med plænen når den startes, da eventuel overskudssnøre skæres af i startøjeblikket med fare for le- gemsbeskadigelse. z Under arbejdet skal man holde en sikker- hedsafstand til den roterende snøre. Tag ikke om den roterende snøre. z Beskyttelsesbriller påbudt! z Hav altid egnet arbejdstøj på; brug ikke „fl ag- rende” tøj, som snøren kan få fat i. Brug gode sko. Beskyt også benene (f. eks. ved at have lange bukser på). z Motoren skal afbrydes ved eventuel transport fra arbejdssted til arbejdssted. z Vær særlig opmærksom, når De bevæger Dem baglæns – fare for at falde over et eller andet. z Hold tilslutningskablerne langt væk fra snøren. z Hvis tilslutningsledningen beskadiges under brugen, skal den straks afbrydes fra strømnet- tet. Berør ikke ledningen, før den er afbrudt fra strømnettet. z Ved afbrydelse af arbejdet må græstrimmeren aldrig ligge, så børn kan få fat i den! Opbevar den på et sikkert sted. z De på græstrimmeren installerede kontakter må aldrig fjernes eller bygges videre på, f. eks. ved at binde startkontakten fast. z Trådrullen må aldrig støde på jorden eller mod murkanter. Hvis trådrullen én gang harfået et hårdt stød, kan der forekomme forstærkede vi- brationer i grebet. Hvis dette er tilfældet, skal græstrimmeren afprøves på et service- værksted. Efter arbejdet z Træk efter brug netstikket ud, og kontrollér maskinen for beskadigelse. z Hvis trimmeren lægges i haven: Bemark! Fare! Snøren løber stadig rundt kort tid efter. z Vent altid til snøren er standset. z Eftersyn og rengøring af græstrimmeren samt afmontering af beskyttelsesskærmen eller udskiftning af trådkassetten må kun foretages, når motoren ikke er i gang og kun, når stikket er trukket ud af stikkontakten. Anvend kun ori- ginale WOLF trådkassetter og følg monte- ringsanvisningerne. z Græstrimmeren må ikke rengøres med rin- dende vand og især ikke med en højtryksren- ser. z Reparationer på græstrimmeren må kun fore- tages af Bosch Central Værksted eller af et WOLF serviceværksted. z Luftåbningerne skal være fri for snavs. z Opbevar ikke maskinen inden for børns rækkevidde. Bortskaffelse Smid ikke elektrisk udstyr ud med us- holdningsaffaldet. Genbrug udstyr, til- behør og emballage på iljømæssig vis.34

Drift Driftstider z Overhold de regionale forskrifter. Mellemhåndtaget indstilles Mellemhåndtaget kan indstilles individuelt tilt deres legemshøjde. Før kabel ind i trækaflastningen Trækaflastningen i føregrebet forhindrer, at for-længerkablet skal løsne sig utilsigtet). Tilslutning til stikkontakten (230 volt, 50 Hz) z Apparatet må kun tilsluttes til stikkontakter, der er sikret med en 10-16 A træg sikring (eller ef-fektafbryder type B). 3 Bemærk: Fejlstrømsafbryder Disse sikkerhedsanordninger beskytter mod alvorlige personskader ved berøring af beskadigede ledninger, isoleringsfejl og i visse tilfælde også ved beskadigelse af led-ninger under spænding.z Vi anbefaler at udstyret kun sluttes til en kon-takt, som er beskyttet af en fejlstrømsafbryder (RCD) med en mærkeudløsestrøm på højst 30 mA.z Modifikationsudstyr er til rådighed for ældre in-stallationer. Tal med en elektriker Arbejdsstilling Optimal arbejdsvinkel til kantsnit og friskæring er ca. 30°. Ved renklipning (uden jordberøring) sving-es maskinen i halvkreds foran kroppen. Lodret trimning af plænekanter Apparatet kan omstilles til lodret trimning. Apparatet holdes fast. Der trækken i røret, og det drejes 180°, indtil det raster hørligt ind.

Tænd / Sluk Justering af trådene Trådjusteringen sker med trykautomatikken. Det gående apparat presses kortvarigt mod et fast un-derlag, f. eks. en flise (tryk 3 kg). Herigennem efterføres automatisk ca. 2,5 cm skæretråd. 3 Tips til trimmingen z Klip langsomt og trinvist i højt græs.z Hold aldrig græstrimmeren så tæt på træer og buske, at barken beskadiges.z Du forøger trimmerens levetid, hvis du gør ventilations-slidserne rene og renser apparatets underside for græsrester før og efter hver trim.

Vedligeholdelse Udskift trådkassette 1 Klippeværktøjet har efterløb! Træk nets- tikket på apparatet inden enhver form for arbejde på apparatet!1. Spolehuset holdes fast, låget drejes i pilretning „AUF“ (åben) og tages af. Den tomme trådkas-sette tages af .2. Den ny spoles trådene stikkes gennem trådøjet (1). 3 Tråden må herved ikke trækkes ud af spolens holdeslids (2).3. Spolen skubbes over metalknappen. Træk i trådenden indtil tråden går fri af spolens hol-deslids. 3 Sørg for at tråden er placeret rigtigt fra spolen til trådøjet.4. Sæt låget på. Én af de to pilmarkeringer skal herved vise mod trådøjet. Låget trykkes på, og drejes til højre til det højre til det hørbart går i hak! (1)+(2). 1 Når der tændes for apparatet, afskæres trådeni arbejdslængden. Apparatet må kun tændes i arbejdsstilling. Afhjælpning af fejl Garanti I hvert land gælder de garantibetingelser, som vort salgsselskab resp. importør i det pågældende land har udgivet. Fejl på maskinen repareres gratis i garantiperioden, hvis de skyldes en materiale- el-ler produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres for-handler eller nærmeste filial.

Problem Mulige årsager AfhjælpningTryk-automatik fungerer ikke.• Spolen er tom.• Se udskiftning af trådspole. RQ-FA (7117 081)• Indstillingsfortandingen mellem raste-knap og trådspole er snavset til.• Rens delene for snavs med en børste.• Tråden er revet over og er rullet tilbage i trådkassetten.• Tråden har klemt sig fast i kassetten.• Tag trådspolen af. Tråden løsnes med lette træk, og trådspolen sættes i igen. • Tråden er „svejset“ fast på spolen.• Fjern den tråd, der er „svejset“ fast på spolen. Tråden løsnes med lette træk, og trådspolen sættes i igen.Bemærk: Alle øvrige reparationer må kun foretages på WOLF serviceværksted.36

• Trådspolen er tom. • Se trådkasettbytte. RQ-FA (7117 081)
