BRUKSANVISNING GT 830 Wolf Garten

1 Mitthandtag 2 Trådkniv 3 Strömbrytare 4 Övre handtag med kabeldragavlastning 5 Inställning för lodrät akärning 6 Trådkassett 7 Trådkniven

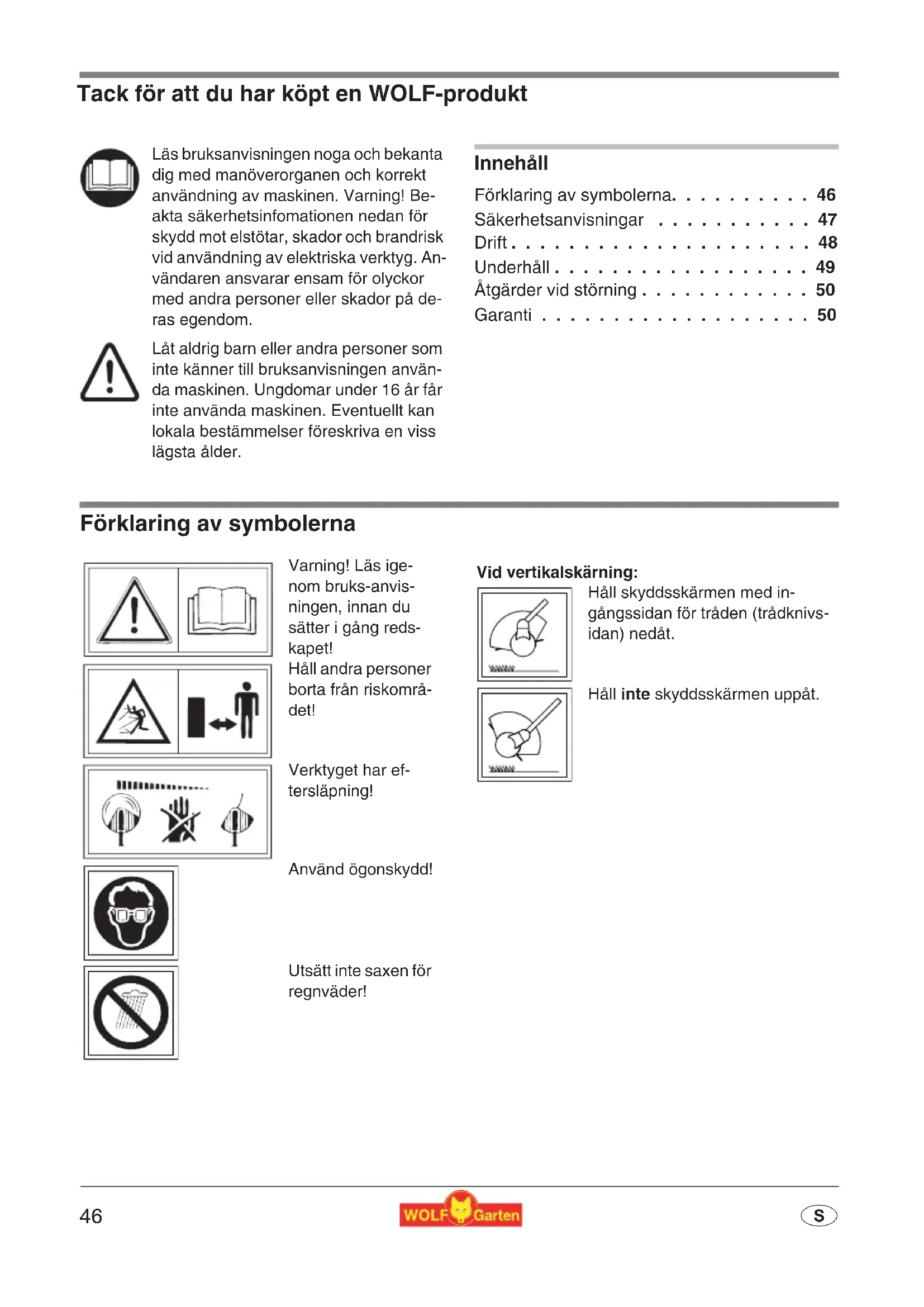

• S Tack för att du har köpt en WOLF-produkt Innehåll Förklaring av symbolerna p. 46
• Säkerhetsanvisningar p. 47
• Drift p. 48
• Underhåll p. 49
• Åtgärder vid störning p. 50
• Garanti Förklaring av symbolerna Läs bruksanvisningen noga och bekanta dig med manöverorganen och korrekt användning av maskinen. Varning! Be- akta säkerhetsinfomationen nedan för skydd mot elstötar, skador och brandrisk vid användning av elektriska verktyg. An- vändaren ansvarar ensam för olyckor med andra personer eller skador på de- ras egendom. Låt aldrig barn eller andra personer som inte känner till bruksanvisningen använ- da maskinen. Ungdomar under 16 år får inte använda maskinen. Eventuellt kan lokala bestämmelser föreskriva en viss lägsta ålder. Varning! Läs ige- nom bruks-anvis- ningen, innan du sätter i gång reds- kapet! Håll andra personer borta från riskområ- det! Verktyget har ef- tersläpning! Använd ögonskydd! Utsätt inte saxen för regnväder! Vid vertikalskärning: Håll skyddsskärmen med in- gångssidan för tråden (trådknivs- idan) nedåt. Håll inte skyddsskärmen uppåt. Originalbruksanvisning47 p. 50

Säkerhetsanvisningar Allmänna anvisningar z Denna trimmer är avsedd för klippning av grä- skanter och mindre gräsytor. Denna trimmer är inte lämplig för offentliga anläggningar, så- som parker, bollplaner och dyl, eller i jord och skogsbruket. z För att undvika olyckshändelser, kroppsskada etc. får trimmern inte användas vid: – klippning av buskar, häckar och buskartade växter; – beskärning av blommor; – fi nfördelning av t. ex. kompost. z Dessa verktyg är inte avsedda att användas av personer med bristande erfarenhet och / el- ler kunskap eller personer med begränsad fy- sisk, känslomässig eller mental förmåga, såvida de inte står under uppsikt av en för de- ras säker-het ansvarig person eller har erhållit anvisning om, hur verktyget ska användas. z Ungdomar under 16 år får inte använda verk- tygen. z Avbryt arbetet med maskinen om andra perso- ner, framför allt barn, eller husdjur fi nns i när- heten. z Trimmern får inte användas då personer (i synnerhet barn) eller djur befi nner sig i dess omedelbara närhet: för skador som i så fall uppkommer ansvarar trimmerägaren själv. z Använd inte trimmern då någon skaderisk fö- religger. z Trimmern skall endast användas i torrt väder och får inte ligga ute i regnet. z Före klippning: Plocka bort grenar, stenar och andra hindrande föremål från det område som skall klippas. z Trimmerns sladd och den förlängningssladd som används måste regelbundet kontrolleras så att inga skador eller åldersförändringar (skörhet) uppstått. Endast fullgoda sladdar får användas! z Använd aldrig en trimmer med skador på skyddsanordningarna eller själva trimmerkrop- pen. z Använd maskinen bara i dagsljus eller mycket god belysning. z Av säkerhetsskäl skall endast orginal reserv- delar användas. Vi byte av delar skall monte- ringsanvisningen beaktas! z Montera aldrig klippelement av metall. Sladden z Använd endast sladd godkänd för utomhus- bruk. z Se till att sladden inte löper mot vassa ytor el- ler vasskantiga föremål, eller att den kläms i dörreller fönsteröppningar. z En trasig sladd får inte repareras av annan än en fackman. z Innan gräskantsaxen rengörs, ställs på plats, eller innan anslutningskablarna kollas för eventuella skador, slå av motorn och dra ut stickkontakten. z Kontrollera maskinen för tecken på slitage el- ler skador innan maskinen tas i bruk och efter eventuella kollisioner med hårda föremål och låt genomföra nödvändiga reparationer. Kabel z Använd uteslutande förlängningskablar med ett min-tvärsnitt av 3x1,5mm² och en max längd av 25 m: – vid gummislangledningar ej lättare än typ HO7 RN-F – vid PVC-ledningar ej lättare än typ HO5 VV- F (ledningar av denna typ är ej lämpliga för kontinuerlig användning utom-hus - som t ex: dragning under jord för anslutning av ett träd-gårdseluttag, anslutning av en damm- pump eller förvaring utomhus) z De ska vara stänkvattenskyddade. z Använd en felströmsskyddsanordning (RCD) med ett felström ej överstigande 30 mA. z Sätt fast anslutningskabeln på dragavlastnin- gen. Se till, att kabeln inte skaver mot kanter, spetsiga eller vassa föremål. Pressa inte ka- beln igenom dörrspringor eller fönsterspalter. Inga kopplingsanordningar får tas bort eller överbryggas (t ex genom fastbindning av kopplingsspaken på styrstången).48

Arbetsgång z Håll alltid händer och fötter borta från klipprik- tningen, särskilt vid start av motorn. z Var försiktig mot skador vid anordningar som klipper av trådlängden. Efter att en ny tråd dra- gits ut håller du alltid maskinen i sitt normala arbetsläge innan den kopplas till. z Vid start hålls trimmern parallellt med gräset, så att risken för personskador elimineras. z Under arbetet håller man säkerhetsavstånd till den roterande tråden. Rör inte den roterande tråden! z Bär ögonskydd! z Ha alltid lämpliga kläder – inga vida plagg som kan fastna i de roterande delarna. Stadiga skor! Skydda också benen genom att använda långbyxor. z Då man förfl yttar sig mellan olika platser som skall klippas, skall motorn vara avstängd. z Var särskilt försiktig då du går baklänges, så att du inte snubblar! z Se till att sladden inte kommer i närheten av klippdelarna. z Om anslutningskabeln skadas under använd- ning måste den omedelbart separeras från el- nätet. Rör inte vid kabeln förrän den har sepa- rerats från elnätet. z Vid pauser i arbetet får inte trimmern ligga utan uppsikt och skall förvaras på säker plats då den inte används! z Kontakter och säkringar som fi nns på trim- mern får inte tas bort eller förbikopplas, t. ex. genom att låsa strömbrytaren på handtaget. z Spolhuset får inte stötas i marken, mot vägg eller murar. Om spolhuset någon gång fått en ordentlig törn, bör man ge akt på eventuell för- stärkt vibration i handtaget. Känner man något sådant måste man låta en serviceverkstad gö- ra en översyn. Efter användning z Dra ur elkontakten efter användning och kon- trollera maskinen för skador. z Då man stänger av: Varning! Klippdelarna fort- sätter att röra sig en stund efter det att ström- men brutits. z Invänta alltid att klippdelarna stannat. z Underhåll och rengöring av trimmern samt av- montering av trådskydd eller trådspole får en- dast ske då man dragit ur kontakten och då motor och klippdelar stannat. Använd WOLFs original trådspole och läs anvisningarna för byte! z Trådkniven får inte rengöras med vatten i syn- nerhet inte med högtryck. z Reparation av trimmern skall utföras av aukto- riserad serviceverkstad. z Kontrollera att ventilationsöppningarna är fria från smuts. z Lagra inte maskinen där barn kan komma åt den. Avfallshantering Drift Drifttider z Var god iaktta regionala föreskrifter. z Erfragen Sie die Betriebszeiten bei Ihrer ört- lichen Ordnungsbehörde. Ställa in mellanskaftet Mitthandtaget kan lossas genom att knappen förs åt sidan och trycks rakt ned. Fastsättning av kabeln i dragavlastningen Dragavlastningen i styrhandtaget förhindrar, att förlängningskabeln lossnar av misstag. Släng inte elektronisk utrustning i hush-ållsavfallet. Återvinn sådan ut- rustning, tillbehör samt förpack- ningsmaterial på ett miljövänligt sätt.

Anslutning till eluttag (230 volt, 50 Hz) z Maskinen får endast anslutas till eluttag som är säkrade med en 10-16 A säkring (eller sä-kerhetsbrytare i ledningen av typ B). 3 Information: Jordfelsbrytare Skyddsutrustningen skyddar mot svåra ska-dor vid beröring av skadade ledningar, iso-leringsfel och i vissa fall även mot skador orsakade av skadade ledningar.z Vi rekommenderar att maskinen endast kopplas till ett eluttag som är skyddat med en jordfelsbrytare med en restström på högst 30 mA.z Satser för eftermontering finns för äldre installationer. Kontakta en elektriker Arbetsställning Optimal arbetsvinkel för kantskärning och fri klipp-ning är ca. 30°. Vid fri trimning (utan markkontakt) ska apparaten svingas i en halvcirkel framför krop- pen. Lodrät trimning av gräsmattans kant Trimmeren kan ställas om för lodrät trimning. Håll trimmern stadigt. Dra ut röret och vrid det 180° tills det snäpper i hörbart. . In- / urkoppling Trådframmatning Tråden matas fram med tryckautomatik. Låt mas-kinen gå och tryck den snabbt mot ett fast under-lag, tex gångplattor (tryckkraft ca 3 kg). Då matas automatiskt ca. 2,5 cm skärtråd fram. 3 Tips för trimning z Högre gräs bör klippas långsamt och stegvis.z För inte trimmerhuvudet så nära träd och buskar så att skärtråden skadar barken.z Hård beröring mot väggar eller stenplat-tor leder till stort slitage av skärtråden.z Du ökar livslängden på din grästrimmer, om du före eller efter varje trimning ren-sar luftslitsarna och redskapets undersi-da från gräsrester. Underhåll Byte av trådkassetten 1 Skärverktyget stannar med fördröjnings- effekt! Före alla arbeten på redskapet måste nätkontakten dras ur!1. Håll fast spolkapseln, vrid locket i pilens rikt-ning „AUF“ (öppen) och ta av det, avlägsna tom trådkassett .2. Stick den nya spolens trådände genom tråd-hålet (1). 3 Tråden får då inte lossna ur spolens hål- larslits (2).3. Skjut spolen övermetallknoppen . Dra i trå-dänden tills tråden lossnar ur spolens hållar-slits. 3 Kontrollera att tråden ligger rätt från spole till trådhåll.4. Sätt på locket. Ett av de båda pilmärkena mås-te då peka mot trådhålet. Tryck på locket och vrid åt höger tills det snäpper i hörbart. . 1 När trimmern startas, skärs tråden av till arbetslängd. Starta alltid motorn med trimmern i arbetsläge.

Åtgärder vid störning Garanti För varje land gäller vår representants garantivill- kor. Eventuella fel på maskinen repareras kost- nadsfritt under garantitiden såvida orsaken är material- eller tillverkningsfel. Kontakta återförsäl- jaren eller vår representant vid garantifall. Problem Möjlig orsak Åtgärd Tryck-au- tomatik fungerar ej.

• Spolen tom. • Byt trådkasett. RQ-FA (7117 081)

• Smuts i spolhusets delar. • Rengör delarna med borste.

• Skärtråden har gått av och dragits in i spol- huset.

• Skärtråden är fastklämd i spolen.

• Tag ur trådspolen, med lätt drag dras tråden fram. Sätt tillbaka trådspolen.

• Skärtråden har svetsats fast på spolen.

• Tag bort den fastsvetsade tråden. Drag fram tråden och sätt tillbaka spolhuset. Observa! Alla andra problem bör åtgärdas på en serviceverkstad.51

/ L WAg ); S-Uppmätt / garan- terad bullereffekt (L
