GEBRUIKSAANWIJZING NASCZ1 SONY

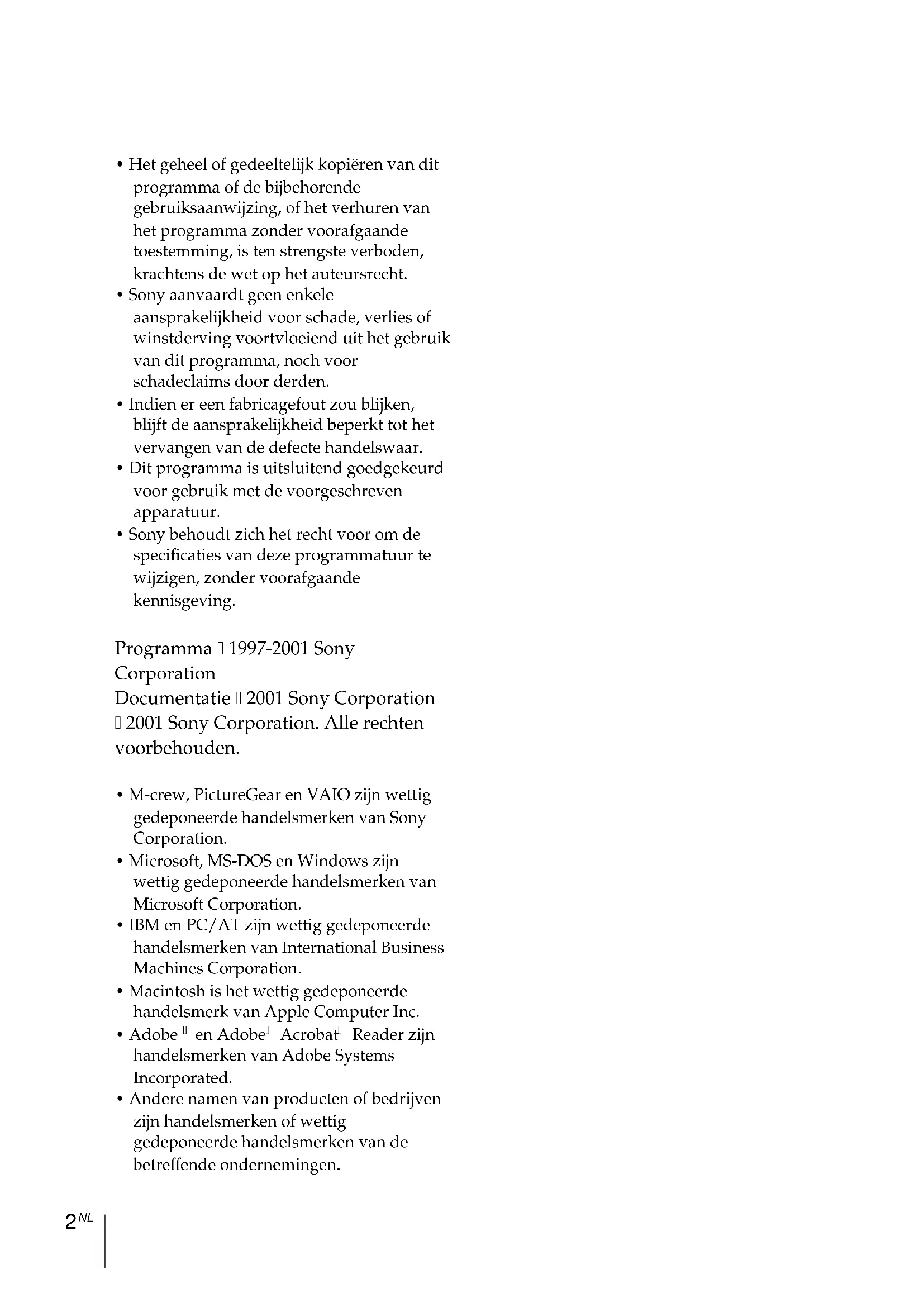

• Het geheel of gedeeltelijk kopiëren van dit programma of de bijbehorende gebruiksaanwijzing, of het verhuren van het programma zonder voorafgaande toestemming, is ten strengste verboden, krachtens de wet op het auteursrecht.

• Sony aanvaardt geen enkele aansprakelijkheid voor schade, verlies of winstderving voortvloeiend uit het gebruik van dit programma, noch voor schadeclaims door derden.

• Indien er een fabricagefout zou blijken, blijft de aansprakelijkheid beperkt tot het vervangen van de defecte handelswaar.

• Dit programma is uitsluitend goedgekeurd voor gebruik met de voorgeschreven apparatuur.

• Sony behoudt zich het recht voor om de specificaties van deze programmatuur te wijzigen, zonder voorafgaande kennisgeving. Programma 1997-2001 Sony Corporation Documentatie 2001 Sony Corporation 2001 Sony Corporation. Alle rechten voorbehouden.

• M-crew, PictureGear en VAIO zijn wettig gedeponeerde handelsmerken van Sony Corporation.

• Microsoft, MS-DOS en Windows zijn wettig gedeponeerde handelsmerken van Microsoft Corporation.

• IBM en PC/AT zijn wettig gedeponeerde handelsmerken van International Business Machines Corporation.

• Macintosh is het wettig gedeponeerde handelsmerk van Apple Computer Inc.

Reader zijn handelsmerken van Adobe Systems Incorporated.

• Andere namen van producten of bedrijven zijn handelsmerken of wettig gedeponeerde handelsmerken van de betreffende ondernemingen.3

• Omtrent deze handleiding In deze handleiding wordt beschreven hoe u het M-crew programma installeert en hoe u toegang krijgt tot de beeldschermbediening en de hulpaanwijzingen. Zie voor de allerlaatste informatie tevens het “Readme.txt” bestand op de bijgeleverde CD- ROM. Inleiding Overzicht p. 4
• Systeemvereisten p. 5
• Voorbereidingen Bijgeleverd toebehoren controleren p. 6
• Aansluitingen p. 7
• Installeren op de computer per type besturingssysteem p. 9
• Toepassingsprogramma’s installeren p. 22
• Installeren van M-crew p. 22
• Installeren van PictureGear Label Maker Installeren van Acrobat Reader p. 24

Inleiding Overzicht Met het M-crew programma (versie 1.05E) kunt u Sony stereosysteem- componenten via een PC LINK aansluiting bedienen. Het M-crew programma biedt de volgende functies. Afspelen

• Via de computer kunt u de weergave van compact discs en minidiscs bedienen.

• Muziek- en audiobestanden afspelen die zijn opgeslagen op uw computer.

• Muziek-CD’s afspelen in het CD-ROM station van uw computer (alleen als het aangesloten stereosysteem geen bedieningsknoppen voor de CD-speler heeft).

• Via de computer kunt u afstemmen op radiozenders. Opnemen/bewerken

• U kunt disctitels en muziektitels invoeren via uw computertoetsenbord.

• Geluidsopnamen op minidiscs precies aanpassen via het computerbeeldscherm.

• Muziek van compact disc opnemen op minidisc via slepen-en- neerzetten op het scherm.

• Radio-uitzendingen moeiteloos opnemen op minidisc. Andere bedieningsfuncties

• U kunt virtuele media creëren voor het organiseren van uw audiobestanden.

• De opgenomen en afgespeelde muziekstukken bijhouden via een disc-overzicht.

• Tijdens weergave van muziek de bijbehorende Internet-websites bezoeken.

• Tijdens radio-ontvangst de website van de zender bezoeken.

• Ook bij afwezigheid opnemen en afspelen met een schakelklok.

• Etiketten voor minidisc afdrukken. Opmerkingen

• In deze gebruiksaanwijzing wordt de term stereosysteem-componenten gebezigd voor de geïntegreerde geluidsapparatuur (inclusief CD-speler en minidisc-recorder) en afzonderlijke minidisc-recorders die geschikt zijn voor de vereiste PC-LINK aansluitingen.

• Welke geluidsbronnen en M-crew functies u kunt gebruiken via uw computer hangt af van de stereosysteem-componenten die op de computer zijn aangesloten.

• Dit programma werkt alleen voor de stereosysteem-componenten die direct zijn aangesloten op uw computer.5

Systeemvereisten Voor het gebruik van het M-crew programma (versie 1.05E) dient u te beschikken over de volgende apparatuur en programmatuur. s IBM PC/AT of compatibele computer (Dit programma is niet geschikt voor Apple Macintosh computers.) s Processor*

: Intel Pentium II 233 MHz/Celeron 300A of sneller model s Videokaart en schermbesturing: VGA (800 × 600 beeldpunten), met 65.536 of meer kleuren s Ruimte op vaste schijf: 20 MB*

of meer (bij installeren van het M-crew programma en de beeldschermhulp) s CD-ROM station*

s USB aansluiting: 1 of meer s Besturingssysteem: Windows 98/Windows 98 Tweede Editie/ Windows 2000/Windows Me (Dit programma is niet geschikt voor Microsoft Windows 3.1, Windows 95 of Windows NT.) s Mediaspeler: Windows Mediaspeler (alvorens u het M-crew programma kunt gebruiken, zult u eerst het Windows Mediaspeler programma (versie 6.4 of recenter) op uw computer moeten installeren.) s Beeldscherm: VGA (800 × 600 beeldpunten), met 65.536 of meer kleuren.

De juiste werking van het M-crew programma is niet gegarandeerd voor sommige computers met een andere Pentium-type processorchip, zoals een AMD K6 (bij weergave van een audiobestand zou het geluid bijvoorbeeld wel eens kunnen haperen).

Daarnaast is er nog 15 MB meer ruimte op vaste schijf vereist voor het installeren van het PictureGear Label Maker programma.

Als uw CD-ROM station op uw computer is aangesloten via een SCSI controller (ook bijvoorbeeld een PCMCIA kaart), dan kunt u het M-crew programma wel installeren, maar zult u geen muziek-CD’s in uw CD-ROM station kunnen afspelen. Opmerking De PC LINK aansluiting is niet geschikt voor of uitwisselbaar met een CONTROL A 1, CONTROL A 1 II of CONTROL I aansluiting. Als uw stereosysteem alleen een CONTROL A1 of A1 II aansluiting biedt, zult u gebruik moeten maken van de PCLK-MD2-aansluitset (niet bijgeleverd).6

Voorbereidingen Bijgeleverd toebehoren controleren Controleer of alle onderstaande toebehoren in de verpakking van het M-crew programma aanwezig zijn. Mocht er iets ontbreken, neemt u dan a.u.b. contact op met de winkel waar u het pakket hebt gekocht of met de dichtstbijzijnde Sony leverancier.

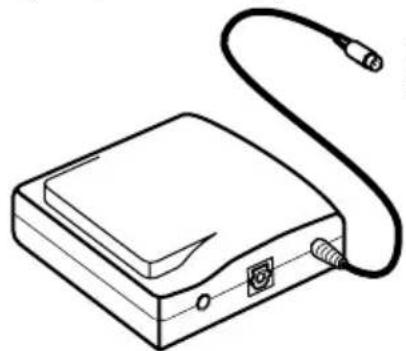

• PC-aansluitadapter CAV-MN10 (1) Opmerking Het modelnummer “PCLK-MN10” staat vermeld op het adapterhuis.

• Optisch digitaal aansluitsnoer (1)

• M-crew CD-ROM disc (1)

• Gebruiksaanwijzing (1)

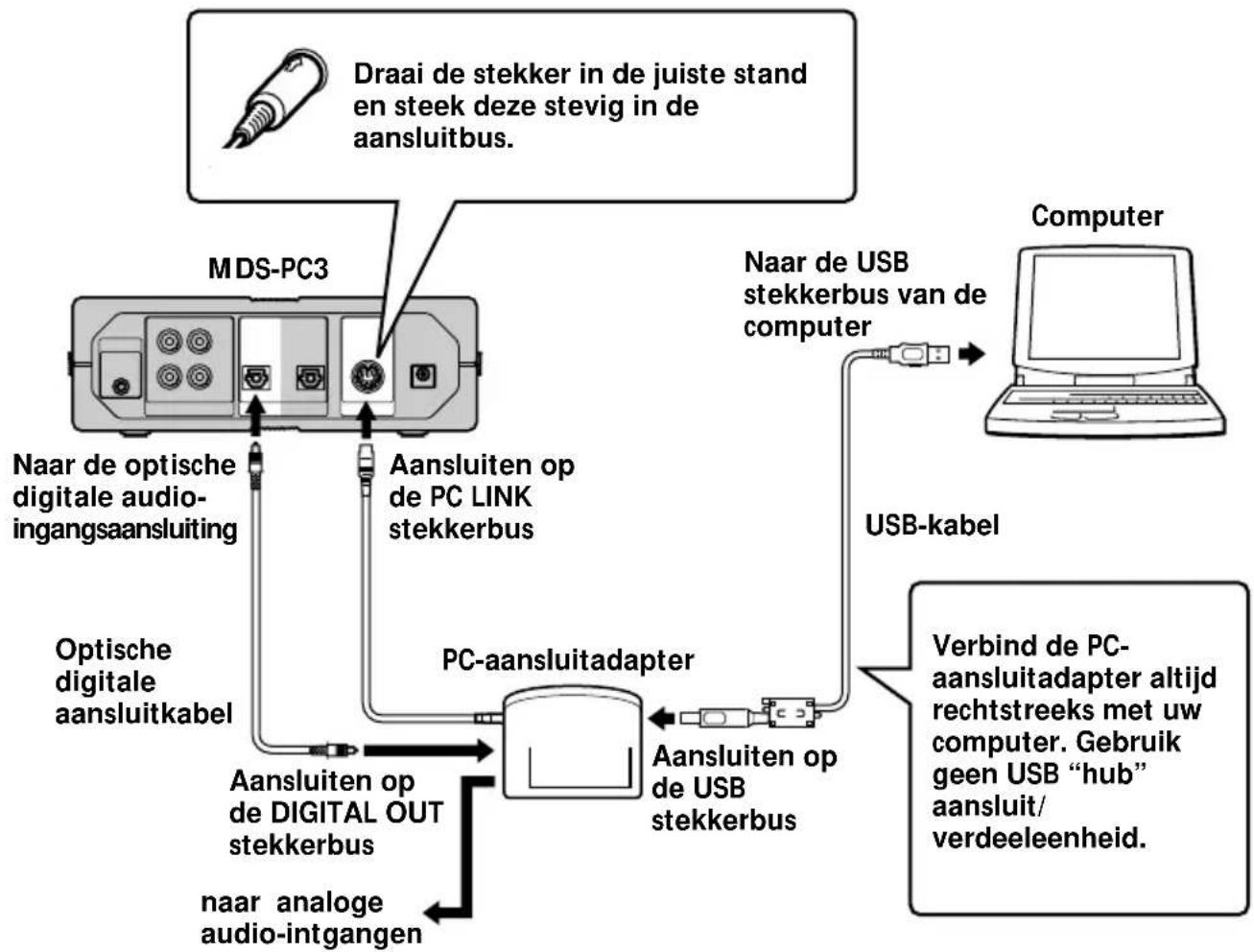

Aansluitingen Uw personal computer aansluiten op een stereosysteem-component Gebruik de bijgeleverde PC-aansluitadapter, USB-kabel en optische digitale aansluitkabel om uw personal computer als volgt aan te sluiten op een stereosysteem- component. Het onderstaande aansluitschema toont als voorbeeld hoe u de MDS-PC3 component kunt aansluiten op uw personal computer. Opmerkingen

• Steek elke stekker vooral recht in de stekkerbus. Als de stekker scheef zit, kan dit kan de aansluitbus beschadigen.

• Verbind de USB aansluitbus via de bijgeleverde USB-kabel rechtstreeks met de USB stekkerbus van uw personal computer. Als u de apparatuur indirect aansluit, via een “hub” aansluit/verdeeleenheid, bestaat de kans dat de aangesloten stereosysteem-component niet goed op de computer-bediening reageert of dat het geluid niet goed wordt weergegeven. MDS-PC3 Computer PC-aansluitadapter Aansluiten op de PC LINK stekkerbus Draai de stekker in de juiste stand en steek deze stevig in de aansluitbus. Naar de USB stekkerbus van de computer USB-kabel naar analoge audio-intgangen Aansluiten op de DIGITAL OUT stekkerbus Aansluiten op de USB stekkerbus Naar de optische digitale audio- ingangsaansluiting Optische digitale aansluitkabel Verbind de PC- aansluitadapter altijd rechtstreeks met uw computer. Gebruik geen USB “hub” aansluit/ verdeeleenheid.8

• Door de DIGITAL OUT aansluiting van de PC-aansluitadapter te verbinden met de optische digitale ingangsaansluiting van een stereosysteem-component via het bijgeleverde digitale aansluitsnoer met rechthoekige stekkers, zult u muziek-CD’s kunnen afspelen in het CD-ROM station van uw computer met weergave via de stereosysteem-component, evenals de audiobestanden die zijn opgeslagen op de vaste schijf van uw computer. Zie de gebruiksaanwijzing van uw stereosysteem-component voor nadere aanwijzingen over de aansluitingen.

• Door de ANALOG OUT aansluiting van de PC-aansluitadapter te verbinden met de analoge ingangen van een stereosysteem-component via een gewoon audio-aansluitsnoer (niet bijgeleverd), zult u de geluiden van uw computer kunnen beluisteren via een actief luidsprekersysteem. U mag deze aansluiting echter niet verbinden met de analoge ingangsaansluiting van een stereosysteem-component. Verkeerde aanpassing tussen de componenten zou storing kunnen veroorzaken.9

Installeren op de computer per type besturingssysteem De volgende aanwijzingen gelden voor Windows 98/Windows 98 Tweede Editie. Op bepaalde plaatsen kan de procedure afwijken, afhankelijk van het gebruikte besturingssysteem. Zie blz. 15 voor Windows 2000 en blz. 17 voor Windows Me. Installatie voor Windows 98/Windows 98 Tweede Editie 1 Installeren van het USB besturingsprogramma Start eerst Windows en sluit alle actieve programma’s. 1 Sluit het stereosysteem aan (zie blz. 7). Nu verschijnt het “Add New Hardware Wizard” hulpscherm. Opmerking Soms kan het nodig zijn drie of meer stuurprogramma’s te installerenalvorens het specifieke PCLK-MN10 stuurprogramma daaraan wordttoegevoegd. De naam van elk apparaat waarvoor een stuurprogrammamoet worden geïnstalleerd verschijnt in het dialoogkader.

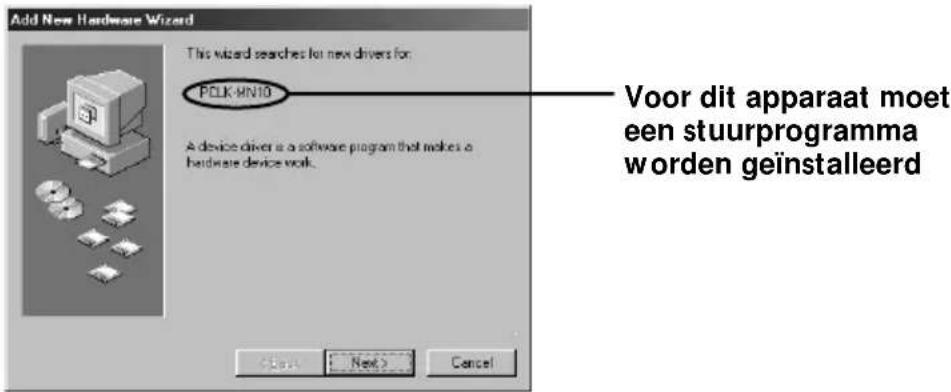

Installeren van een standaard stuurprogramma, behorend bij Windows, voor een ander apparaat dan de PCLK-MN10 Wanneer er een verzoek verschijnt, klikt u op “Next” en dan stelt u in op “Search for the best driver for your device. (Recommended)”. Daarna volgt u de aanwijzingen van het Wizard installatieprogramma. Zorg dat u de CD-ROM van Windows 98/Windows 98 Tweede Editie bij de hand hebt, voor het installeren van het stuurprogramma. Voor dit apparaat moeteen stuurprogrammaworden geïnstalleerd10

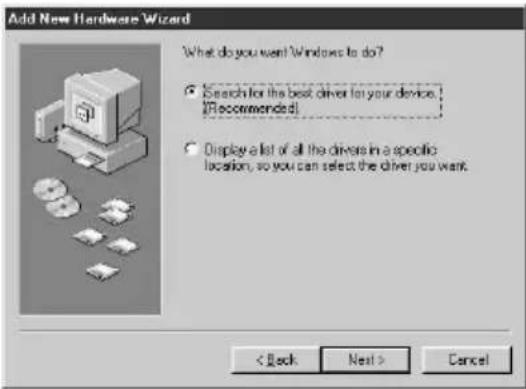

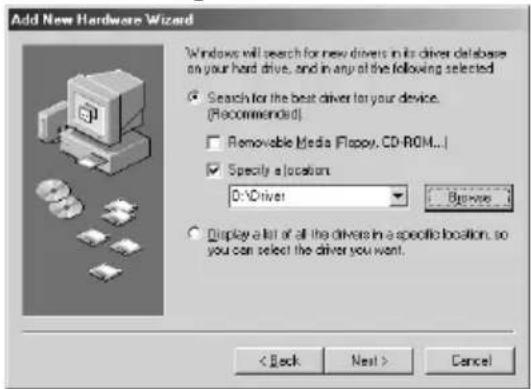

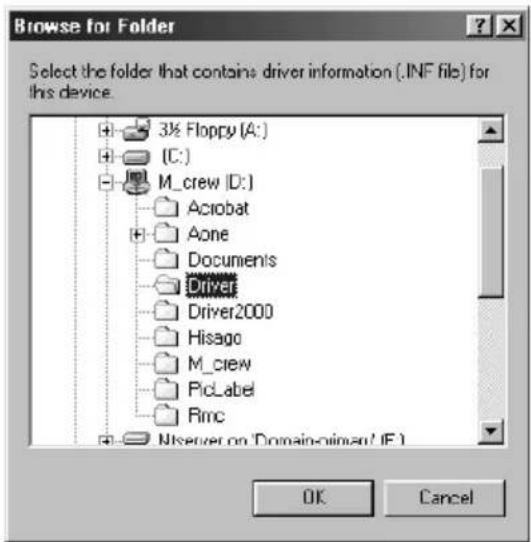

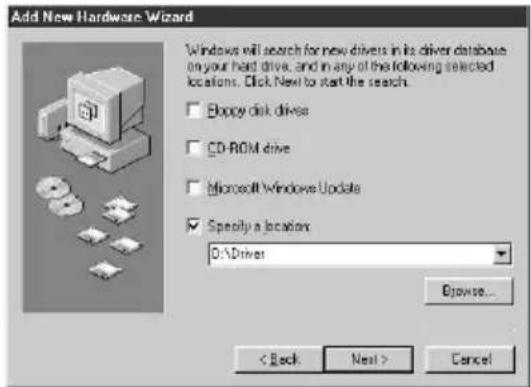

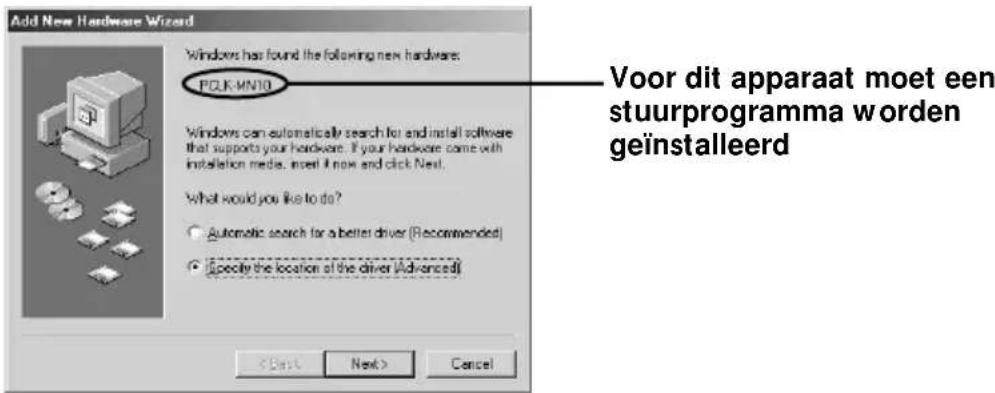

Installeren van het specifieke PCLK-MN10 stuurprogramma Wanneer de aanduiding “PCLK-MN10” in het dialoogkader verschijnt, klikt u op “Next” en dan plaatst u de M-crew CD- ROM in het CD-ROM station van uw computer. 2 Stel in op “Search for the best driver for your device. (Recommended)” en klik weer op “Next”. Nu verschijnt een dialoogkader voor het aangeven van de locatie waar de computer moet zoeken. 3 Kies voor “Specify a location:” en tik “D:\Driver” in het vakje. Opmerking De juiste letter voor het installatiestation (“D:” in stap 3) is afhankelijk van de configuratie van uw computer. Gebruik de letter waaronder het CD-ROM station van uw computer bekend is. Als u de juiste letter voor het installatiestation niet weet, kiest u toch “Specify a location:” en klikt u op “Browse”. Dan verschijnt het volgende venster. Dubbelklik hierin op “M_crew” onder “Deze computer”, stel daarna in op “Driver” en klik dan op “OK”.11

4 Klik op “Next”. Er verschijnt een dialoogkader dat aangeeft dat de bestanden zijn gekopieerd. Opmerking Tijdens het installeren van het USB stuurprogramma kan het volgende dialoogkader verschijnen. In dat geval klikt u op “OK” en gaat u door met de volgende stap. 5 Klik tenslotte op “Finish” (afsluiten). Hiermee is de installatie voltooid.12

2 Toestand van het geïnstalleerde apparaat controleren Controleer na afloop van het installeren altijd even de toestand van het geïnstalleerde apparaat. 1 Open het Configuratiescherm. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het Systeem-pictogram. Het dialoogkader “System Properties” verschijnt. 3 Klik op het tabblad voor “Device Manager”. Controleer nu of de volgende onderdelen staan vermeld in het “Device Manager” venster. — “SONY LINK KIT” onder “SONY PCLK USB Driver” — “USB Audio Device” onder “Sound, video and game controllers” — “USB Human Interface Device” onder “Human Interface Devices” — “USB Composite Device” en “Generic USB Hub” onder “Universal Serial Bus controllers” 4 Klik op “OK” om het dialoogkader “System Properties” te sluiten.13

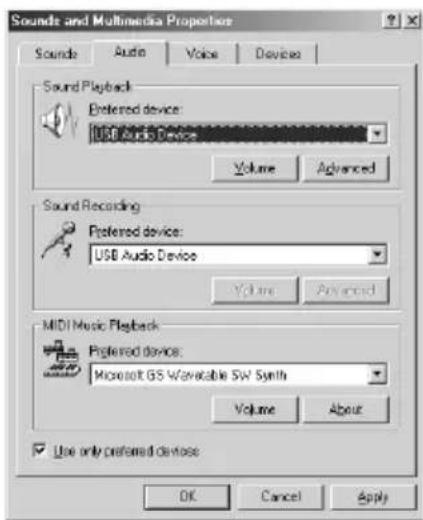

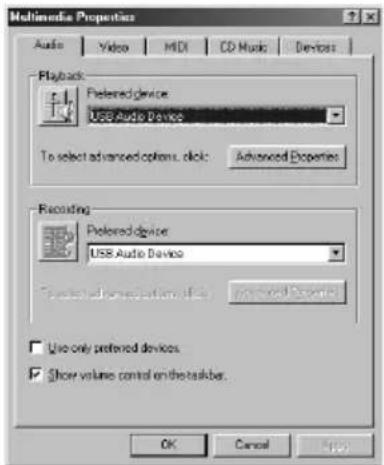

3 De multimedia-parameters instellen op uw computer U zult eerst de multimedia-parameters moeten instellen op uw computer, alvorens u het geluid van een CD die wordt afgespeeld in het CD-ROM station van uw computer of van een MIDI bestand op de vaste schijf van uw computer kunt weergeven via stereosysteem- componenten die zijn aangesloten op uw computer. 1 Open het Configuratiescherm. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het Multimedia-pictogram. Het dialoogkader “Multimedia Properties” verschijnt. 3 Klik op het tabblad voor “Audio” en kies voor “USB Audio Device” bij “Preferred device:” in het “Playback” keuzevak.14

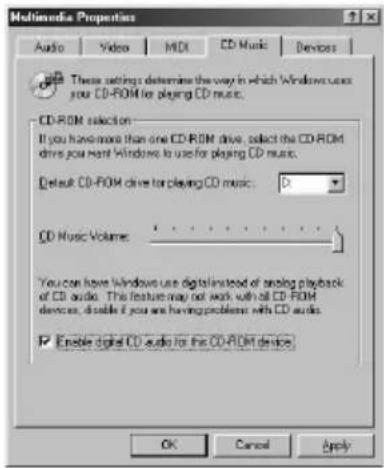

4 Klik op het “CD Music” tabblad en stel in op de optie “Enable digital CD audio for this CD-ROM device”. Opmerking Afhankelijk van uw versie van Windows 98 (zoals de Eerste editie) kan deze optie wel eens grijs worden aangegeven, als niet beschikbaar. In dat geval kunt u het best de computer opnieuw opstarten. 5 Klik op het “MIDI” tabblad en dan op “Microsoft GS Wavetable SW Synth”. Opmerking Als er geen “Microsoft GS Wavetable SW Synth” verschijnt, start u de computer opnieuw op. 6 Klik op “OK” om het dialoogkader “Multimedia Properties” te sluiten. Ga door naar “Toepassingsprogramma’s installeren” op blz. 22.15

Installatie voor Windows 2000 Opmerking Voor het installeren van de apparatuur onder Windows 2000 zult u zich voor deinstallatie als systeembeheerder moeten aanmelden. 1 Installeren van het USB besturingsprogramma Start eerst Windows en sluit alle actieve programma’s. 1 Sluit het stereosysteem aan (zie blz. 7). Nu verschijnt het “Found New Hardware Wizard” hulpscherm. 2 Klik op “Next”. Opmerking Soms kan het nodig zijn drie of meer stuurprogramma’s te installerenalvorens het specifieke PCLK-MN10 stuurprogramma daaraan wordttoegevoegd. De naam van elk apparaat waarvoor een stuurprogrammamoet worden geïnstalleerd verschijnt in het dialoogkader.

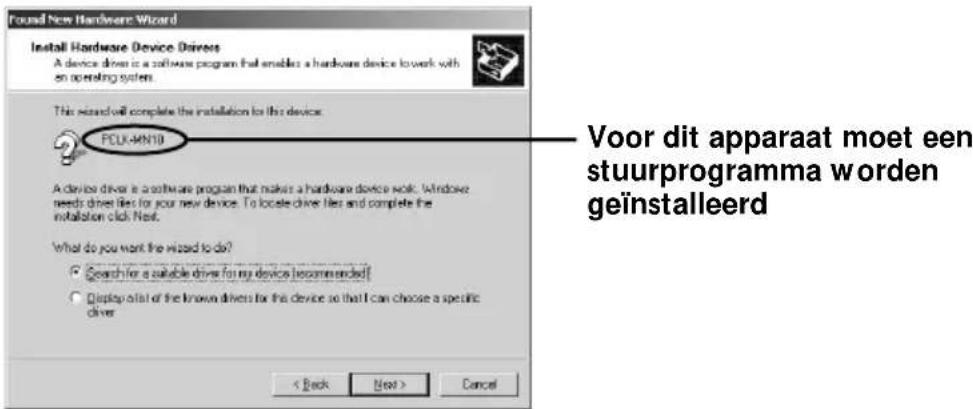

Installeren van een standaard stuurprogramma, behorend bij Windows, voor een ander apparaat dan de PCLK-MN10 Wanneer er een verzoek verschijnt, stelt u in op “Search for a suitable driver for my device (recommended).”. Daarna volgt u de aanwijzingen van het Wizard installatieprogramma. Zorg dat u de CD-ROM van Windows 2000 bij de hand hebt, voor het installeren van het stuurprogramma.

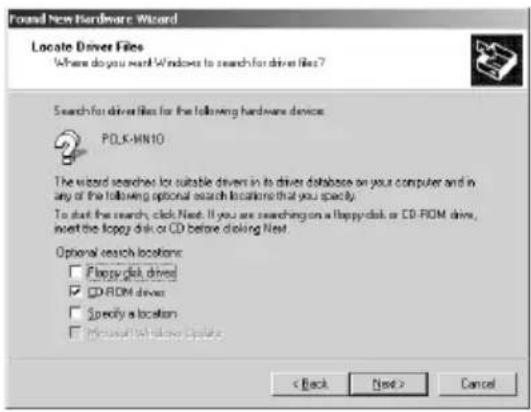

Installeren van het specifieke PCLK-MN10 stuurprogramma Wanneer de aanduiding “PCLK-MN10” in het dialoogkader verschijnt, klikt u op “Next” en dan plaatst u de M-crew CD- ROM in het CD-ROM station van uw computer. Voor dit apparaat moet eenstuurprogramma wordengeïnstalleerd16

3 Stel in op “Search for a suitable driver for my device (recommended)” en klik weer op “Next”. Nu verschijnt een dialoogkader voor het aangeven van de locatie waar de computer moet zoeken. 4 Markeer alleen het vakje “CD-ROM drives” en klik dan op “Next”. Nu verschijnt een dialoogkader voor het opzoeken van het stuurprogrammabestand. 5 Controleer of het zoekresultaat juist is en klik dan op “Next”. Er verschijnt een dialoogkader dat aangeeft dat de bestanden zijn gekopieerd. 6 Klik tenslotte op “Finish”. Hiermee is de installatie voltooid. Ga nu naar “2 Toestand van het geïnstalleerde apparaat controleren” op blz. 19 en dan naar “3 De multimedia-parameters instellen op uw computer” op blz. 20.17

Installatie voor Windows Me 1 Installeren van het USB besturingsprogramma Start eerst Windows en sluit alle actieve programma’s. 1 Sluit het stereosysteem aan (zie blz. 7). Nu verschijnt het “Add New Hardware Wizard” scherm. Opmerking Soms kan het nodig zijn drie of meer stuurprogramma’s te installerenalvorens het specifieke PCLK-MN10 stuurprogramma daaraan wordttoegevoegd. De naam van elk apparaat waarvoor een stuurprogrammamoet worden geïnstalleerd verschijnt in het dialoogkader.

Installeren van een standaard stuurprogramma, behorend bij Windows, voor een ander apparaat dan de PCLK-MN10 Wanneer er een verzoek verschijnt, klikt u op “Next” en dan stelt u in op “Search for the best driver for your device. (Recommended)”. Daarna volgt u de aanwijzingen van het Wizard installatieprogramma. Zorg dat u de CD-ROM van Windows Me bij de hand hebt, voor het installeren van het stuurprogramma.

Installeren van het specifieke PCLK-MN10 stuurprogramma Wanneer de aanduiding “PCLK-MN10” in het dialoogkader verschijnt, plaatst u de M-crew CD-ROM in het CD-ROM station van uw computer en dan gaat u door met stap 2. Voor dit apparaat moet eenstuurprogramma wordengeïnstalleerd18

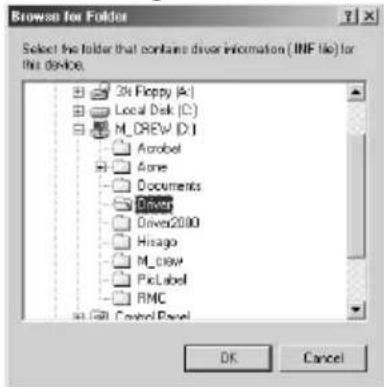

2 Stel in op “Specify the location of the driver (Advanced)” en klik dan op “Next”. Nu verschijnt een dialoogkader voor het aangeven van de locatie waar de computer moet zoeken. 3 Stel in op “Search for the best driver for your device. (Recommended)”, markeer “Specify a location” en tik “D:\Driver” op de invoerregel. Als het vakje “Removable Media (Floppy, CD-ROM...)” is afgevinkt, klikt u op het markeervakje om de markering te annuleren. Opmerking De juiste letter voor het installatiestation (“D:” in stap 3) is afhankelijk van de configuratie van uw computer. Gebruik de letter waaronder het CD-ROM station van uw computer bekend is. Als u de juiste letter voor het installatiestation niet weet, kiest u toch “Specify a location:” en klikt u op “Browse”. Dan verschijnt het volgende venster. Dubbelklik hierin op “M_crew” onder “Deze computer”, stel daarna in op “Driver” en klik dan op “OK”. 4 Klik op “Next”. Nu verschijnt een dialoogkader voor het opzoeken van het stuurprogrammabestand. 5 Klik op “Next”. Er verschijnt een dialoogkader dat aangeeft dat de bestanden zijn gekopieerd. 6 Klik tenslotte op “Finish”. Hiermee is de installatie voltooid.19

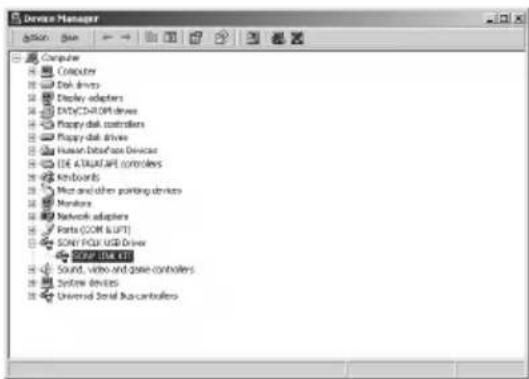

2 Toestand van het geïnstalleerde apparaat controleren (voor Windows 2000/Windows Me) Controleer na afloop van het installeren altijd even de toestand van het geïnstalleerde apparaat. 1 Open het Configuratiescherm. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het “System” pictogram. Het dialoogkader “System Properties” verschijnt. Opmerking Als u het “System” pictogram niet kunt vinden, klikt u op “View all Control Panel options” (bij Windows Me). 3 (Alleen voor Windows 2000) Klik op het tabblad voor “Hardware”. 4 Klik op het tabblad voor “Device Manager”. (Bij Windows 2000 klikt u op de knop “Device Manager”) Controleer nu of de volgende onderdelen staan vermeld in het venster voor “Device Manager”. — “SONY LINK KIT” onder “SONY PCLK USB Driver” — “USB Audio Device” wordt vermeld onder “Geluid-, beeld- en spelbesturing” — “USB Human Interface Device” onder “Human Interface Devices” — “USB Composite Device” en “Generic USB Hub” onder “Universal Serial Bus controllers” (USB besturing). Opmerking (alleen voor Windows Me) Afhankelijk van de configuratie van uw computer kan er een pictogram voor het apparaat staan. Dit heeft echter geen invloed op de werking van het systeem (de computer en de aangesloten stereosysteem-componenten). Voorbeeld: Beeldscherm van Windows 200020

5 Klik op “OK” om het dialoogkader “System Properties” te sluiten. 3 De multimedia-parameters instellen op uw computer (voor Windows 2000/Windows Me) U zult eerst de multimedia-parameters moeten instellen op uw computer, alvorens u het geluid van een CD die wordt afgespeeld in het CD ROM station van uw computer of van een MIDI bestand op de vaste schijf van uw computer kunt weergeven via stereosysteem- componenten die zijn aangesloten op uw computer. 1 Open het Configuratiescherm. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het pictogram “Sounds and Multimedia”. Het dialoogkader “Sounds and Multimedia Properties” verschijnt. Opmerking Als u het pictogram voor “Sounds and Multimedia” niet kunt vinden, klikt u op “view all Control Panel options” (bij Windows Me). 3 Klik op het “Audio” tabblad, stel in op “USB Audio Device” en “Microsoft GS Wavetable SW Synth” onder “Preferred device:” voor respectievelijk de “Sound Playback” en “MIDI Music Playback” groepskaders. 4 Klik op “OK” om het dialoogkader “Sounds and Multimedia Properties” te sluiten.21

Installeren van het CD-ROM station 1 Open het Configuratiescherm. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het Systeem-pictogram. Het dialoogkader “System Properties” verschijnt. 3 (Alleen voor Windows 2000) Klik op het tabblad voor “Hardware”. 4 Klik op het tabblad voor “Device Manager”. (Bij Windows 2000 klikt u op de knop “Device Manager”.) Nu verschijnt het dialoogkader voor “Device Manager”. 5 Dubbelklik op “CDROM”. (Bij Windows 2000 dubbelklikt u op “DVD/CD-ROM drive”. 6 Kies onder “CDROM” het gewenste CD-ROM station waarin u compact discs wilt afspelen en klik op de knop “Properties”. (Bij Windows 2000 dubbelklikt u op “DVD/CD-ROM drive” onder CD-ROM station) Het dialoogkader “System Properties” voor de eigenschappen van het gekozen CD-ROM station verschijnt. Opmerking Desgewenst kunt u bij deze procedure twee of meer CD-ROM stations kiezen, mits deze daadwerkelijk zijn aangesloten op uw computer. 7 Klik op het tabblad “Properties”. 8 Markeer het vakje voor “Enable digital CD audio for this CD-ROM device” en klik dan op “OK”. Het dialoogkader “System Properties” voor de eigenschappen van het gekozen CD-ROM station wordt dan gesloten. (Alleen voor Windows 2000) Klik op de sluitknop om het dialoogkader “Device Manager” te sluiten. 9 Klik op “OK” om ook het dialoogkader “System Properties” te sluiten. Ga door naar “Toepassingsprogramma’s installeren” op blz. 22.22

Toepassingsprogramma’s installeren Volg de onderstaande aanwijzingen om de M-crew programma’s op de vaste schijf van uw computer te installeren. Start hiervoor eerst Windows. Installeren van M-crew 1 Plaats de bijgeleverde M-crew CD-ROM in het CD-ROM station van uw computer. 2 Dubbelklik op het (InstallDlg.exe) pictogram. Nu verschijnt er een installatievenster. 3 Klik op “Setting up M-crew” in het installatievenster. Het installatieprogramma start. Opmerking De Windows Installatiehulp is nodig voor het installeren van M-crew. Alsde Windows Installatiehulp op uw computer niet beschikbaar is, verschijnthet volgende venster. In dat geval klikt u op “Restart” om uw computeropnieuw te starten. Verwijder niet de CD-ROM uit de computer wanneer udeze opnieuw start. 4 Klik op “Next”.23

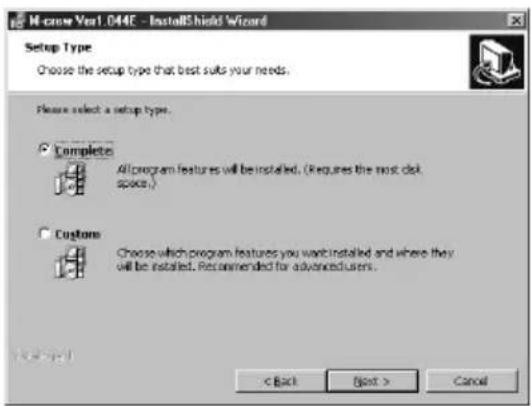

5 Kies een van de installatiemogelijkheden en klik op “Next”. Complete: Alle M-crew bestanden op de CD-ROM worden geïnstalleerd. In dit geval kunt u niet zelf de map kiezen voor installatie van de M-crew bestanden. (Gewoonlijk worden de bestanden in de map “C:\Program Files\M_crew” geplaatst.) Custom: Hierbij kunt u zelf de map kiezen voor installatie van de M-crew bestanden. 6 Als u in stap 5 hebt gekozen voor “Complete”, klikt u nu op “Install”. Het installeren begint.24

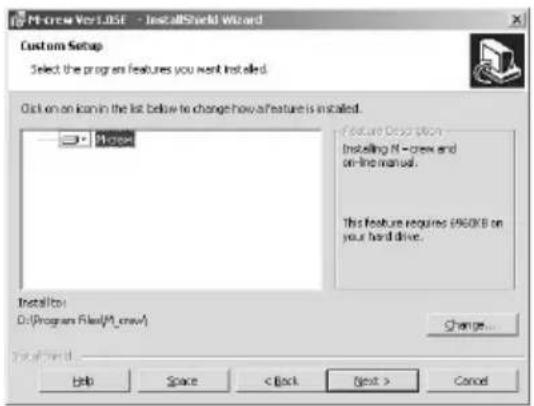

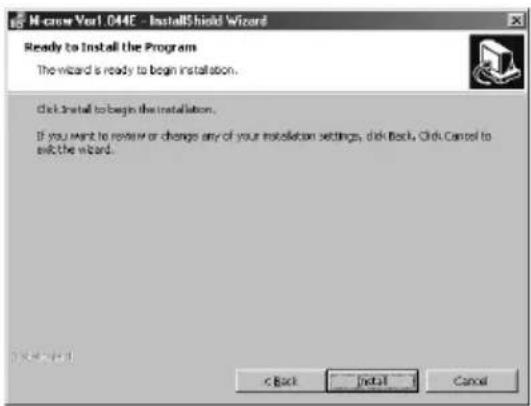

Als u in stap 5 hebt gekozen voor “Custom”, klikt u nu op “Next”. U kunt nu zelf de map kiezen waar de bestanden moeten worden geïnstalleerd. 7 Wanneer het dialoogkader verschijnt dat aangeeft dat de installatie is voltooid, klikt u op “Finish” (afsluiten). Alvorens het M-crew programma te starten Open eerst het “Readme” bestand en lees dit. Voor het openen van het “Readme” bestand gaat u naar het Start menu, kiest u “Programs” en “M-crew” en dan klikt u op “Readme”. Opmerking Tijdens de installatie van het programma wordt een nieuwe map gemaakt. Aangezien die map nodig is voor de juiste werking van het programma, mag u de inhoud van de map niet wijzigen en er geen bestanden uit verplaatsen of wissen. Installeren van PictureGear Label Maker Houd er rekening mee dat bij het installeren van PictureGear Label Maker een eventuele eerdere versie van het PictureGear Label Maker programma op uw computer automatisch door het nieuwe programma zal worden overschreven. 1 Klik op “Setting up PictureGear Label Maker” in het installatievenster (zie stap 2 op blz. 22). 2 Volg de aanwijzingen die op het scherm verschijnen om het programma te installeren.25

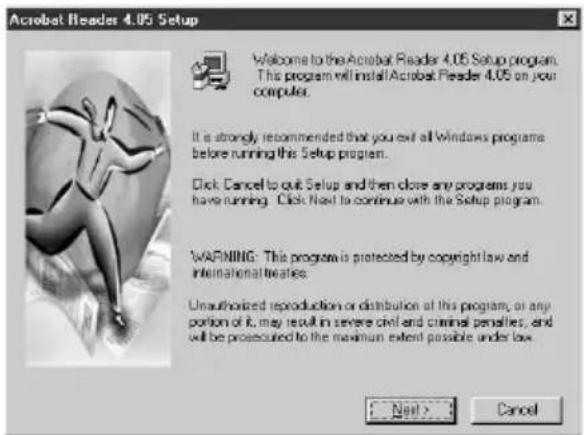

Installeren van Acrobat Reader 4.05 U zult het Acrobat Reader 4.05 programma op uw vaste schijf moeten installeren om de beeldscherm-handleiding te kunnen lezen. Na het installeren van PictureGear Label Maker start u de computer opnieuw en dan opent u opnieuw het installatievenster (zie stap 2 op blz. 22). 1 Klik op “Setting up Acrobat Reader 4.05 (English)” in het installatievenster. Dan verschijnt het “Acrobat Reader 4.05 Setup” venster. Lees zorgvuldig de opmerkingen die u in dit venster ziet. Als u het Acrobat Reader 4.05 programma niet wilt installeren, klikt u op “Cancel” (Annuleren). Opmerking Als het Adobe Acrobat Reader 3.0 programma al op uw computer is geïnstalleerd, verschijnt er een “Warning”. In dat geval zult u het Adobe Acrobat Reader 3.0 programma eerst moeten verwijderen, om vervolgens uw computer opnieuw op te starten. Na het herstarten zal de “Warning” niet meer verschijnen en dan kunt u het programma verder gaan installeren. 2 Volg de aanwijzingen die u op het scherm ziet om het toepassingsprogramma te installeren. Na het voltooien van de installatie klikt u op “EXIT” (Sluiten) en verwijdert u de CD-ROM disc.26

Programma’s verwijderen (Uninstall) Als u het M-crew, PictureGear Label Maker of Acrobat Reader 4.05 programma niet wilt behouden, kunt u elk programma als volgt verwijderen: 1 Zorg eerst dat het configuratiescherm verschijnt. Uit het Start menu kiest u “Settings” en dan klikt u op “Control Panel”. 2 Dubbelklik op het pictogram “Add/Remove Programs”. Het venster “Add/Remove Programs Properties” verschijnt. 3 Stel in en klik op “M-crew”, “PictureGear Label Maker 4.1” of “Acrobat Reader 4.0” in de programmalijst. 4 Klik op “Add/Remove”. De Uninstall functie wordt ingeschakeld om het in stap 3 gekozen programma automatisch te verwijderen. Opmerkingen

• Na het verwijderen van het M-crew programma blijven de mappen genaamd “Database” en “Jacket” (gewoonlijk in de map “C:\Program Files\M_crew”) nog wel bestaan. Deze kunt u handmatig verwijderen, als u ze niet meer nodig hebt.

• Bij het verwijderen van het PictureGear Label Maker programma verdwijnt niet alleen de versie van PictureGear Label Maker die met het M-crew programma is geïnstalleerd, maar ook elke eventuele andere versie van PictureGear Label Maker op uw computer.

• Wanneer u het PictureGear Label Maker programma dat bij M-crew behoort verwijdert, zal ook het afdrukken van etiketten voor het PictureGear programma niet meer werken. Dat kunt u verhelpen door eerst het PictureGear programma zelf te verwijderen, om vervolgens PictureGear opnieuw te installeren.27

De programma’s starten Het programma starten , In het Start menu kiest u “Programs” en “M-crew” en dan klikt u op “M-crew”. Het programma start en de M-crew hoofdbalk verschijnt. De onderstaande balk verschijnt onmiddellijk na het starten van het M-crew programma (in dit voorbeeld is er gekozen voor “CD” als de stereosysteem-geluidsbron (component)). Opmerking Als u dit doet tijdens het opnemen op een minidisc zal er een dialoogkader verschijnen dat u verzoekt om eerst met opnemen te stoppen voordat u het M-crew programma start. Programma’s sluiten 1 Klik op de knop in de hoofdbalk. Dan verschijnt er een dialoogkader voor het sluiten van het programma. 2 Klik op “Do not shut off power”. Het M-crew programma eindigt. Als u de aangesloten stereosysteem-component ook wilt uitschakelen, klikt u op “Shut off power”.28

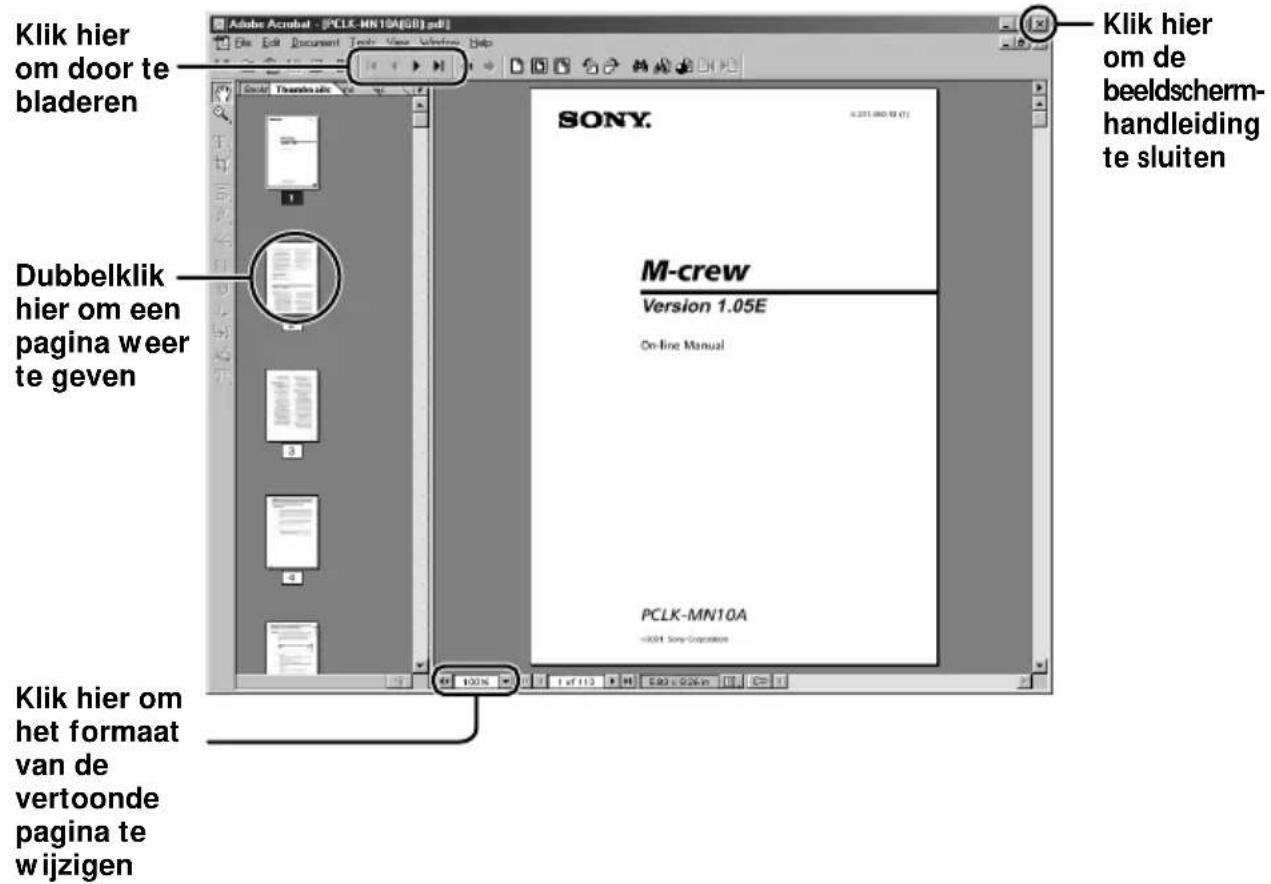

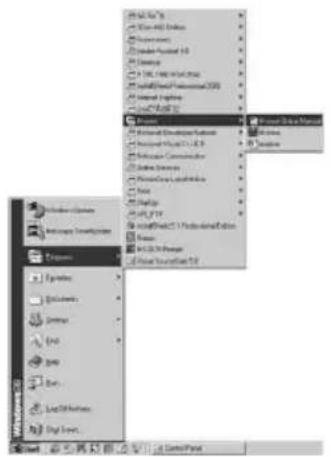

Omtrent deze handleiding Om de beeldscherm-handleiding op het scherm te zien, moet het Acrobat Reader 4.05 (van Adobe Systems Incorporated) op uw computer geïnstalleerd zijn. Is dit nog niet het geval, volgt u dan eerst de aanwijzingen onder “Installeren van Acrobat Reader 4.05” (op blz. 25). , Om de beeldscherm-handleiding te openen, gaat u naar het Start menu, kiest u “Programs” en “M-crew” en dan klikt u op “M-crew On-line manual” (beeldscherm-handleiding). De volgende titelpagina verschijnt op uw monitorscherm. Klik hier om door te bladeren Dubbelklik hier om een pagina weer te geven Klik hier om het formaat van de vertoonde pagina te wijzigen Klik hier om de beeldscherm- handleiding te sluiten Aanvullende informatie29

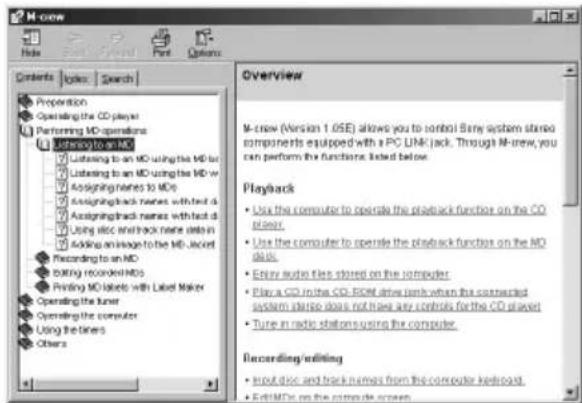

Gebruik van de hulpfuncties Opmerking De schermhulp wordt alleen in het Engels geboden. Aanwijzingen in andere talen kunt u vinden in de beeldscherm- bedieningshandleiding. De inhoudsopgave van het hulpsysteem zien Klik op de hulpknop van de hoofdbalk. De inhoudsopgave voor het M-crew programma verschijnt.

• Dubbelklik op om de titels van de beschikbare onderwerpen te zien.

• Klik op om een uitleg van het betreffende onderwerp te zien.

• Klik op een onderstreepte term in de uitleg om een andere pagina met een beschrijving van dat begrip te zien. Zoeken op trefwoord 1 Klik op het “Index” tabblad in het bovenstaande dialoogvenster met de onderwerpen. 2 Tik een woord in of een beschrijving van het onderwerp dat u zoekt of kies een trefwoord uit de lijst die er onder staat. 3 Klik op “Display”. Nu verschijnt er een beschrijving van een onderwerp met het gezochte trefwoord in het rechtervak van het dialoogvenster. Als er een dialoogkader met “Topics Found” verschijnt, kiest u hieruit een veelbelovend onderwerp en dan klikt u op “Display”. Zoeken op zinsnede of beschrijving 1 Klik op het “Search” tabblad in het bovenstaande dialoogvenster met de onderwerpen. 2 Tik een woord in, een zinsnede of een beschrijving van het onderwerp dat u zoekt en klik dan op “List Topics”. De onderwerpen met de gezochte term(en) verschijnen in een lijstje “Select Topics to display:”. 3 Kies hieruit een veelbelovend onderwerp en klik op “Display”. Nu verschijnt er een beschrijving van het gekozen onderwerp in het rechtervak van het dialoogvenster. Klik hierop om hulp te krijgen30

Verhelpen van storingen Als zich bij het gebruik van dit programma een van de onderstaande problemen voordoet, volgt u de aanwijzingen om de nodige maatregelen te nemen. Mocht het probleem hiermee niet te verhelpen zijn, raadpleeg dan uw dichtstbijzijnde Sony handelaar. Zie tevens de gebruiksaanwijzing van uw computer en ook het “Readme.txt” bestand dat door het programma op de vaste schijf van uw computer wordt geïnstalleerd. Probleem Oorzaak/oplossing Het bericht “The PCLK-MN10A does not respond. Please check the connections.” verschijnt. De USB-stekker van de PC-aansluitadapter is niet goed aangesloten op de USB-aansluitbus van de computer. t Controleer en corrigeer de USB aansluitingen. t Maak de USB-kabel los van de PC- aansluitadapter en van de computer en sluit deze opnieuw aan. De PC LINK stekker van de PC-aansluitadapter is niet goed aangesloten op de stereosysteem- component. t Controleer en corrigeer de PC LINK aansluitingen. t Controleer of het netsnoer van de stereosysteem-component wel goed is aangesloten op een werkend stopcontact. Er verschijnt niets op het scherm of er is iets mis met de schermweergave. Het opnemen, bewerken of monteren van opnamen of het invoeren van tekst lukt niet. Wellicht is het wispreventienokje verschoven om de opnamen op de minidisc te beveiligen. t Schuif het wispreventienokje terug om de minidisc weer toegankelijk te maken. Wellicht gebruikt u een voorbespeelde weergave- minidisc (zo een die in de muziekhandel wordt verkocht voor de distributie van muziek). t Opnemen, bewerken of monteren van opnamen of invoeren van tekst is niet mogelijk met voorbespeelde exclusieve weergave- minidiscs. t Schakel de stereosysteem-component eenmaal uit en dan weer in en start dan het M-crew programma opnieuw. t Maak de USB-kabel los van de PC- aansluitadapter en van de computer en sluit deze opnieuw aan. t Start een ander programma dat u regelmatig gebruikt en controleer of de computer naar behoren werkt. t Verwijder het M-crew programma van de vaste schijf (zie blz. 26) en installeer het opnieuw (zie blz. 22).31

Probleem Oorzaak/oplossing De stereosysteem-component reageert niet op de bediening. t Controleer of alle aansluitingen in orde zijn (zie blz. 7). t Maak de aansluitsnoeren eenmaal los en sluit ze opnieuw aan. t Maak de USB-kabel los van de PC- aansluitadapter en van de computer en sluit deze opnieuw aan. De aangegeven titel voor een minidisc of compact disc komt niet overeen met de gegevens op de geplaatste disc. t Klik op de herleestoets (zie blz. 11 en 15 in de beeldscherm-bedieningshandleiding). t Start het M-crew programma opnieuw op. Als dit probleem zich nog steeds voordoet, kunnen de gegevens in het disc-overzicht zijn aangetast. Voer de titels dan opnieuw in. Er zijn geen waarschuwingsgeluiden van de computer (voor e-mail, voor oververhitting e.d.) meer te horen. t Er is bij de installatie van het M-crew programma gekozen voor geen waarschuwingstonen of de instelling is bij het abnormaal beëindigen van het M-crew programma in de OFF stand gekomen. Om weer waarschuwingstonen te horen, start u het M-crew programma opnieuw en en dan sluit u het programma op normale wijze. Of u dubbelklikt op het backup-bestand (reg0.reg tot reg3.reg) in de M-crew map en dan volgt u de aanwijzingen om het programma opnieuw te installeren. Technische gegevens van de CAV-MN10 Beschrijving Adapter voor het aansluiten van externe apparatuur op een PC Bemonsteringsfrequentie 44,1 kHz USB-aansluiting Serie B, stroomvoorziening via bus (conform USB versie 1.1)

• Verbind deze aansluiting rechtstreeks met uw PC via de bijgeleverde USB-kabel. DIGITAL OUT Vierkante optische stekkerbus met optische emissie golflengte van 660 nm ANALOG OUT Stereo ministekkerbus met uitgangsspanning 0,63 Vrms en belastingsimpedantie 10 kOhm of meer Maximale buitenafmetingen 96 × 26 × 106 mm (b/h/d, zonder uitstekende onderdelen en knoppen) Gewicht Ca. 140 gram2
