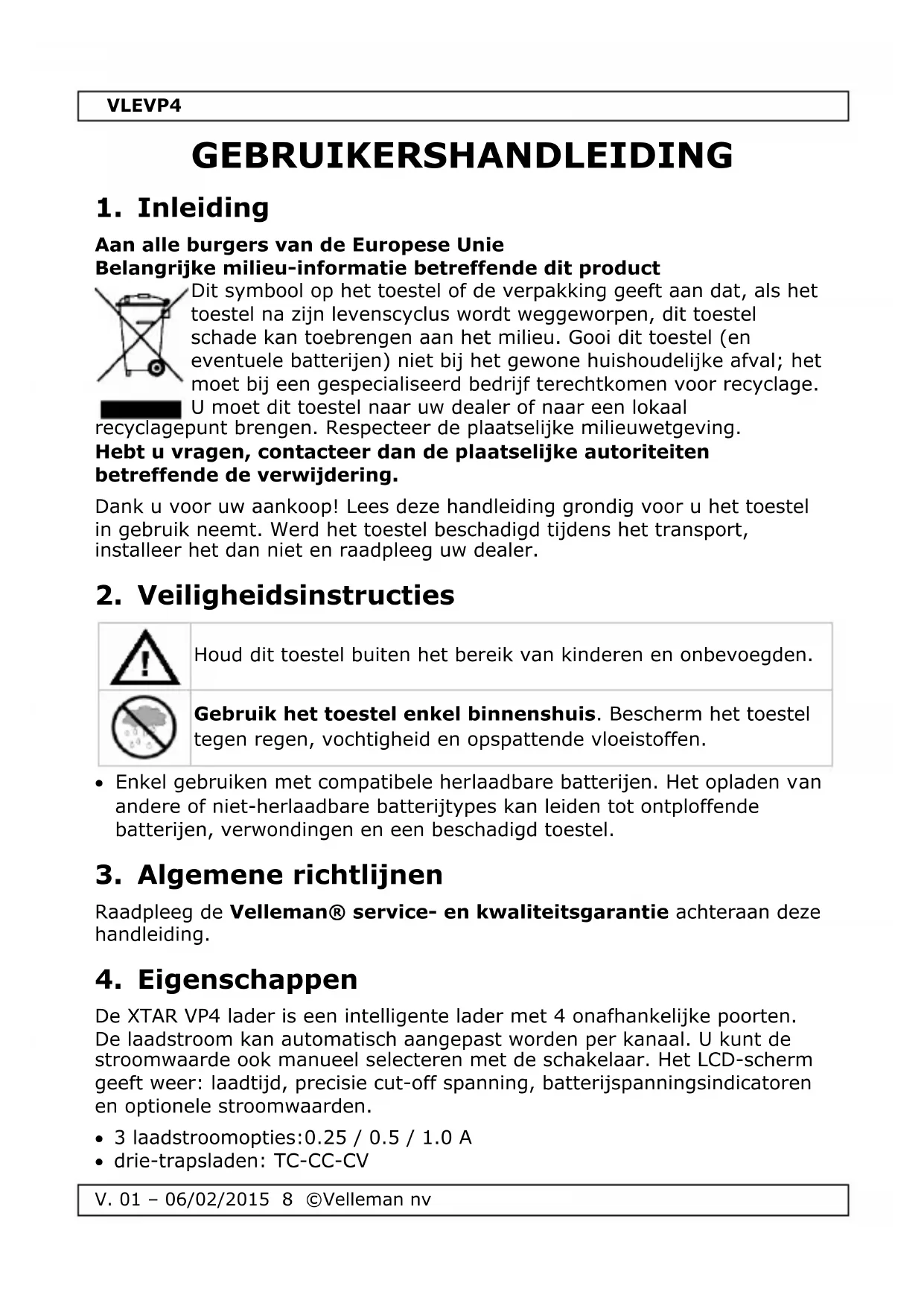

GEBRUIKSAANWIJZING VLEVP4 VELLEMAN

Aan alle burgers van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het toestel na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen.

Enkel gebruiken met compatibele herlaadbare batterijen. Het opladen van andere of niet-herlaadbare batterijtypes kan leiden tot ontploffende batterijen, verwondingen en een beschadigd toestel.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

De XTAR VP4 lader is een intelligente lader met 4 onafhankelijke poorten. De laadstroom kan automatisch aangepast worden per kanaal. U kunt de stroomwaarde ook manueel selecteren met de schakelaar. Het LCD-scherm geeft weer: laadtijd, precisie cut-off spanning, batterijspanningsindicatoren en optionele stroomwaarden. 3 laadstroomopties:0.25 / 0.5 / 1.0 A drie-trapsladen: TC-CC-CVVLEVP4

V. 01 – 06/02/2015 9 ©Velleman nv

compatibel met meerdere batterijtypes, waaronder IMR lithium- en batterijen met lage capaciteit 4 onafhankelijk kanalen soft start functie voorkomt schade door grote ladingen tijdens het laden automatische uitschakeling bij volledig opgeladen batterij precisie cut-off spanning bij 4.2 V oververhittingsbeveiliging Op het LCD-scherm wordt de status van iedere batterij in real time weergegeven Het gebruik van een intelligent high power spanningsverlagend DC - DC circuit vermindert energieverliezen significant. omgekeerde polariteit en beveiligd tegen kortsluiting vuurbestendige behuizing 0 V functie om over-ontladen batterijen te reactiveren.

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

laadspanning Laadstatus- en batterijvermogen-indicatie

Wanneer de batterijspanning het volgende niveau bereikt, wordt een streepje toegevoegd. Er wordt geen batterijniveausymbool weergegeven in het betreffende kanaal wanneer: o geen batterij in het kanaal o kortsluiting o batterijspanning < 1.0 V o de batterij zit omgekeerd of is slecht aangeslotenVLEVP4

V. 01 – 06/02/2015 10 ©Velleman nv

laadstatus LED-indicatie status LED-indicatie lader zelfcontrole rood (2 seconden) lader stand-by groen batterij geactiveerd

Door de verschillende batterijtypes kan de waarde op de indicator afwijken van de echte batterijcapaciteit. Ook de laadspanning van de batterij wordt tijdens het opladen weergegeven op het LCD-scherm (inclusief de spanning gegenereerd door de interne weerstad van de batterij). Wanneer de batterij volledig opgeladen is of niet verbonden is, wordt de nullastspanning van de batterij op het LCD-scherm weergegeven. Wanneer de batterijen volledig opgeladen zijn, stopt de lader het laadproces en wordt de batterijspanning uitgeschakeld. De corresponderende laadstatusindicatoren branden groen, en de vijf batterij-indicatoren stoppen met knipperen. Verwijder de batterijen en haal de lader uit het stopcontact.

het andere uiteinde van de muuradapter in het stopcontact. De lader voert een zelfcontrole uit, het LCD-scherm geeft alle inhoud weer, de laadstroom-indicatoren kleuren blauw en de laadstatus-indicatoren kleuren rood gedurende 2 seconden. De LEDs voor het laadniveau branden groen en de standaard 0.5 A A stroom verschijnt op het schermpje. Op dit moment schakelt de lader over naar standby- modus.

2. Plaats de herlaadbare 3.6 / 3.7 V Li-ion batterijen in de oplaadkanalen.

Zorg ervoor dat de positieve en negatieve uiteinden overeenkomen met de positieve (+) en negatieve (-) symbolen op de lader.

3. Zolang er 1 batterij in kanaal 2 of 3 zit of 2 batterijen in deze 2

kanalen, ongeacht hoeveel batterijen er in kanaal 1 en 4 zitten, is de standaard laadstroom 0.5 A. o Druk op de stroomknop om de stroomwaarde te wijzigen naar 0.25 A of opnieuw terug te zetten naar 0.5 A. o In dit geval zal de laadstroom maximaal zijn. Automatisch 1.0 A wanneer kanaal 2 en 3 leeg zijn. o Druk op de stroomknop om de stroomwaarde te wijzigen van 1.0 A naar 0.25 A of 0.5 A, of terug naar 1.0 A.VLEVP4

0.25 A kan geselecteerd

Sleuf zonder batterij

De VLEVP4 beschikt over 4 oplaadkanalen. Ieder kanaal werkt onafhankelijk en heeft geen invloed op andere kanalen tijdens het opladen en beheren van de batterijen. Tips In oplaadmodus, houd de stroomknop ingedrukt om het LCD-scherm uit te schakelen. Kies de geschikte laadstroom voor uw batterijen: o 0,25 A: 10440 - 18700 Li-ion batterijen o 0,5 A: 18650- 26650 Li-ion batterijen met een capaciteit van ≥

o 1,0 A: geschikt voor Li-ion batterijen met een capaciteit van ≥ 2000 mAh, 1,0 A is de grote laadstroom voor snelladen) Opmerkingen The VLEVP4 is voorzien van een geïntegreerde kortsluitingsbescherming om de lader te beschermen bij kortsluiting in de batterij. Merk op dat deze kortsluitingsbeveiliging de lader beschermt en geen bescherming biedt tegen interne kortsluiting van de batterijen. De VLEVP4 is enkel compatibel met 3.6 V / 3.7 V herlaadbare Li-ion batterijen. Het opladen van andere batterijtypes kan schadelijk zijn en de batterijen en oplader beschadigen. De batterijlaadstroom van de VLEVP kan via verschillende opties geregeld worden. Merk op: als er geen batterij in CH2 en CH3 zit, kunnen enkel CH1 en CH4 een laadstroomwaarde van 1.0 A hebben. Zolang er een batterij in CH2 of CH3 zit, is de laadstroom voor de 4VLEVP4

V. 01 – 06/02/2015 12 ©Velleman nv

kanalen 0.5 A. Met de stroomknop kunt u de laadstroom enkel verlagen. Om de levensduur van over-ontladen batterijen te verlengen, is een laadstroom van 0.25 A sterk aanbevolen. Door de verschillende batterijtypes, -capaciteiten en overspanningswaarden, kan de reactiveringstijd van de batterij verschillen. Overmatig ontladen batterijen kunnen mogelijks niet meer gereactiveerd worden. Houd de VLEVP4 weg van water en overvloedige stofresten. Demonteer de VLEVP4 niet aangezien dit het toestel kan beschadigen. Gebruik geen beschadigde VLEVP4.

7. Reiniging en Onderhoud

Dit toestel heeft geen speciaal onderhoud nodig. met a naar.

werktemperatuur 0-40° C afmetingen 147 x 115 x 35 mm gewicht 218 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.VLEVP4
