GEBRUIKSAANWIJZING LBPS3005DN VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.

Demonteer of open dit toestel NOOIT. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of reserveonderdelen, contacteer uw dealer. Sluit het toestel steeds aan op een geaard stopcontact.

Opgelet: dit toestel wordt zeer warm tijdens het gebruik. Zorg ervoor dat de verluchtingsopeningen niet verstopt geraken. Voorzie een ruimte van minstens 1" (± 2,5 cm) tussen het toestel en elk ander object. Plaats het toestel op een effen, hittebestendig oppervlak en zet het nooit op een tapijt, kleed, ...

Trek de stekker uit het stopcontact voordat u het toestel reinigt of als u het niet gebruikt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

Gebruik het toestel niet indien de behuizing of de bekabeling beschadigd is. Probeer in geen geval het toestel zelf te repareren maar contacteer uw verdeler.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie. Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding. Uw dealer is niet aansprakelijk voor defecten of problemen die hierdoor veroorzaakt zijn. Bewaar deze handleiding voor verdere raadpleging.LABPS3005D

dubbele led-display voor spanning en stroom fijn- en grofregeling van spanning en stroom beveiligingsmodus: spannings- of stroombegrenzing uitgangsconnectoren: geïsoleerde veiligheidspluggen frontpaneel uit organisch glas / andere panelen uit staal geheugen: 5 programmeerbare geheugens verbinding: pc-bediening op afstand via USB of RS-232 software v 2.5 meegeleverd voor Windows® XP, Vista, W7, W8, W8.1 (32 bits + 64 bits)

De LABPS3005D is een nauwkeurige, DC-voeding met een instelbare uitgang. Deze uitgang kan voor gelijkspanning (C.V.) en gelijkstroom (C.C.) gebruikt worden. en gelijkstroom (C.C.). Stel de uitgangsspanning in tussen 0 V en 30 v wanneer het toestel zich in gelijkspanningsmodus bevindt. De stroombegrenzing (max. ± 12 A) kan in deze modus ook willekeurig ingesteld worden. In gelijkstroommodus kan de uitgangsstroom continu ingesteld worden tussen 0 en 5 A. De uitgangsstroom- en spanning worden in LED-displays weergegeven. Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

Off/On: uitgang aan/uit

M1-M5-indicator: actief geheugen

OVP: overspanningsbeveiliging aan/uit

Adjust: instelknop voor spanning en stroom; selectie geheugen 5

OCP/Beep: overstroombeveiliging / toetstonen aan/uit

< >: fijninstelling van spanning en stroom

Voltage/Current: selectie tussen spannings- of stroominstelling

M1-M4: geheugen opslaan / oproepen

aardingsaansluiting, verbonden met chassis en aardpen van de voedingsaansluiting

uitgangsaansluitingen

OVP -indicator: overspanningsbeveiliging is actief

RS232-poort voor pc-bediening op afstand

USB-poort (type B) voor pc-bediening op afstand

CC -indicator: gelijkstroommodus

CV -indicator: gelijkspanningsindicator

OUT -indicator: uitgang is ingeschakeld

Het toestel in- of uitschakelen

1. Sluit de meegeleverde voedingskabel aan op voedingsaansluiting aan de achterkant van het toestel

[23] en steek de stekker in een geschikt, geaard stopcontact.

Sluit het toestel steeds aan op een geaard stopcontact.

2. Druk op Power [19]om het toestel in te schakelen.

Het toestel geeft automatisch de instellingen van geheugen 1 weer. (Zie Setting Voltage and Current voor meer informatie). De display geeft de ingestelde instellingen weer. De M1-indicator [13] licht op. Momenteel is er geen spanning of stroom op de uitgangsaansluitingen.

3. Druk op Power [19] om het toestel uit te schakelen.LABPS3005D

V. 05 – 27/05/2015 12 ©Velleman nv

Gelijkspanningsmodus Als u de voeding in gelijkspanningsmodus wilt gebruiken, stel de gewenste uitgangsspanning in tussen 0 V en 30 V. U kunt ook de gewenste stroombegrenzing instellen. Als de uitgangsstroom de begrenzing overschrijdt, dan schakelt het toestel automatisch naar gelijkstroommodus om. Gelijkstroommodus Als u de voeding in gelijkstroommodus wilt gebruiken, stel de gewenste uitgangsstroom in tussen 0 A en 5 A. U kunt ook de gewenste spanningsbegrenzing instellen. De spanning en stroom instellen U kunt 4 verschillende spannings-/stroominstellingen met de geheugentoetsen M1~M4 instellen.

1. Druk op de geheugentoets [5] van het geheugen waarvan u de instellingen wilt definiëren. De

overeenkomstige M1~M4-indicator [13] licht op en de huidige spannings- en stroominstellingen worden weergegeven.

2. Druk op Voltage/Current [16] om de spanning in te stellen. De spanningsuitlezing knippert.

o Voor gebruik in gelijkspanningsmodus: dit is de gewenste gelijkspanning. o Voor gebruik in gelijkstroommodus: dit is de gewenste spanningsbegrenzing. o Bij het activeren van de overspanningsbeveiliging, wordt de uitgang automatisch uitgeschakeld als de spanning deze waarde overschrijdt.

3. Draai aan de instelknop [14] tot u de gewenste spanning ongeveer bereikt. Druk op < of > [15]

om een cijfer te selecteren in de spanningsuitlezing [7] en draai aan de instelknop om te fijnregelen.

4. Druk nogmaals op Voltage/Current [16] om de stroom in te stellen. De stroomuitlezing knippert.

o Voor gebruik in gelijkspanningsmodus: dit is de gewenste stroombegrenzing. o Voor gebruik in gelijkstroommodus: dit is de gewenste gelijkstroom. o Bij het activeren van de overstroombeveiliging wordt de uitgang automatisch uitgeschakeld wanneer de stroom deze waarde overschrijdt.

5. Draai aan de instelknop [14] tot u de gewenste stroomwaarde ongeveer bereikt hebt. Druk op < of

> [15] om een cijfer te selecteren in de stroomuitlezing [6] en draai aan de instelknop om te fijnregelen.

6. Druk nogmaals op de geheugentoets (of wacht totdat de display niet meer knippert).

De instellingen worden in het geselecteerde geheugen opgeslagen. Instellingen oproepen Om één van de opgeslagen instellingen op te roepen, druk op de overeenkomstige M1~M4- geheugentoetsen [5]. De overeenkomstige M1~M4-indicator [13] licht op en de overeenkomstige spannings- en stroominstellingen worden op de display weergegeven. Opmerking: de uitgang wordt automatisch uitgeschakeld wanneer u een geheugentoets indrukt om een instelling op te roepen. Geheugen 5 gebruiken Om geheugen 5 te gebruiken:

1. Druk op geheugentoets 4 en draai aan de instelknop totdat de M5-indicator oplicht.

2. Stel de gewenste spanning en stroom in. Wacht totdat de display niet meer knippert. De instellingen

worden automatisch in geheugen 5 opgeslagen.

3. Om de instellingen op te roepen, druk op geheugentoets 4 en draai nogmaals aan de instelknop

totdat de M5-indicator oplicht. Een belasting aansluiten

1. Sluit de positieve aansluiting (+) van de belasting aan op de rode (+) uitgangsaansluiting [18] van

de laboratoriumvoeding.

2. Sluit de negatieve aansluiting (-) van de belasting aan op de zwarte (-) uitgangsaansluiting [18]

van de laboratoriumvoeding.

3. U kunt de + of - connectoren aansluiten op de groene aardingsaansluiting [17] van de voeding om

de spanning in te stellen op 0 V (aardingspotentiaal) bij die aansluiting. Als de aardingsaansluiting niet aangesloten wordt, dan "zweeft" de uitgang t.o.v van de aarde.LABPS3005D

V. 05 – 27/05/2015 13 ©Velleman nv

Spanning op de belasting aanleggen

1. Druk op Off/On [1] om spanning op de belasting te zetten.

De OUT [12] en C.V. indicatoren [11] lichten op. De laboratoriumvoeding functioneert in gelijkspanningsmodus (CV). De display geeft enkel de huidige uitgangsspanning en de huidige stroom weer. Indien de uitgangsstroom de ingestelde stroombegrenzing overschrijdt, dan schakelt het toestel automatisch naar gelijkstroommodus (CC) om. De C.V. indicator gaat uit en de C.C. indicator [10] licht op.

2. Druk op Off/On [1] om de uitgang uit te schakelen.

7. Bedieningstoetsen

De toetsen vergrendelen Om een ongewenste bediening van de toetsen te vermijden, kunt u deze vergrendelen.

1. Houd Lock/Unlock [4] gedurende 2 seconden ingedrukt. U hoort een pieptoon. De toetsen zijn nu

2. Om te toetsen te ontgrendelen, houd de toets opnieuw ingedrukt. U hoort een korte pieptoon.

Toetstonen Er weerklinkt een pieptoon telkens wanneer u een knop op het frontpaneel indrukt.

1. Om het signaal uit te schakelen, houd OCP/Beep [3] gedurende 2 seconden ingedrukt.

2. Om het signaal opnieuw in te schakelen, houd OCP/beep [3] gedurende 2 seconden ingedrukt.

Overspanningsbeveiliging gebruiken

2. Druk op Off/On om de uitgang aan te leggen op de belasting.

Wanneer de uitgangsspanning de ingestelde waarde overschrijdt, dan schakelt de voeding de uitgang uit en knippert de OCP indicator.

3. Ontkoppel de belasting.

4. Om te herstellen, druk op de OCP knop.

Overstroombeveiliging gebruiken

2. Druk op Off/On om de uitgang aan te leggen op de belasting.

Wanneer de uitgangsspanning de ingestelde waarde overschrijdt, dan schakelt de voeding de uitgang uit en knippert de OCP indicator.

3. Ontkoppel de belasting.

4. Om te herstellen, druk op de OCP knop.

9. Probleemoplossing

Er gebeurt niet wanneer u de toetsen indrukt. De toetsen zijn vergrendeld. Houd Lock/Unlock [4] gedurende 2 seconden ingedrukt. U hoort een signaal wanneer de toetsten vergrendeld zijn. De voeding en uitgang zijn ingeschakeld, maar er is geen uitgang. De belasting is niet correct aangesloten of de stroominstelling is 0. De uitgangsspanning stijgt lichtjes wanneer de uitgang ingeschakeld is. De huidige stroominstelling is te laag.

10. PC-besturing op afstand

Om de laboratoriumvoeding met de meegeleverde pc-software te bedienen, gaat u als volgt te werk:

1. Installeer de software op de pc en start de software.

2. Sluit de laboratoriumvoeding aan op de pc met de USB [21] of RS232 [20] poort en schakel deze

De laboratoriumvoeding maakt automatisch verbinding met de software. Bij een geslaagde verbinding hoort u een pieptoon. Op de pc, wordt de communicatiestatus weergegeven. Opmerking: de toetsen op het frontpaneel zijn vergrendeld wanneer het toestel met een pc verbonden is. U kunt de laboratoriumvoeding enkel via de pc bedienen. De LED-display en indicatoren functioneren normaal.

3. Klik op de snelkoppeling op het bureaublad om de software te starten. Hoofdscherm

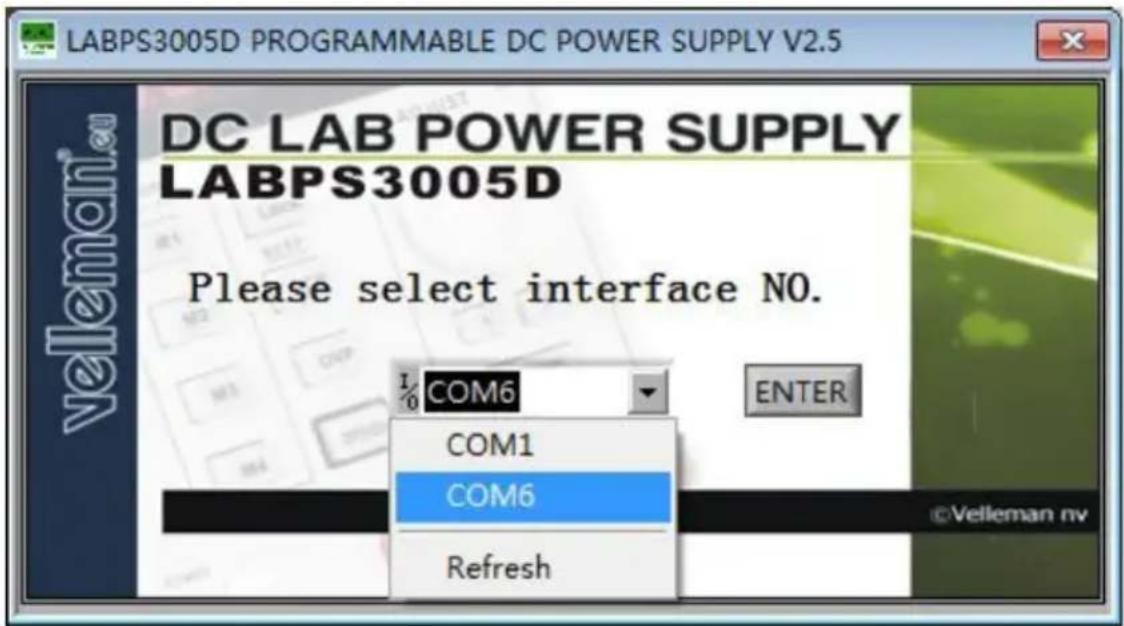

4. Kies het aangesloten interfacenummer in de vervolgkeuzelijst en klik op ENTER om te bevestigen.

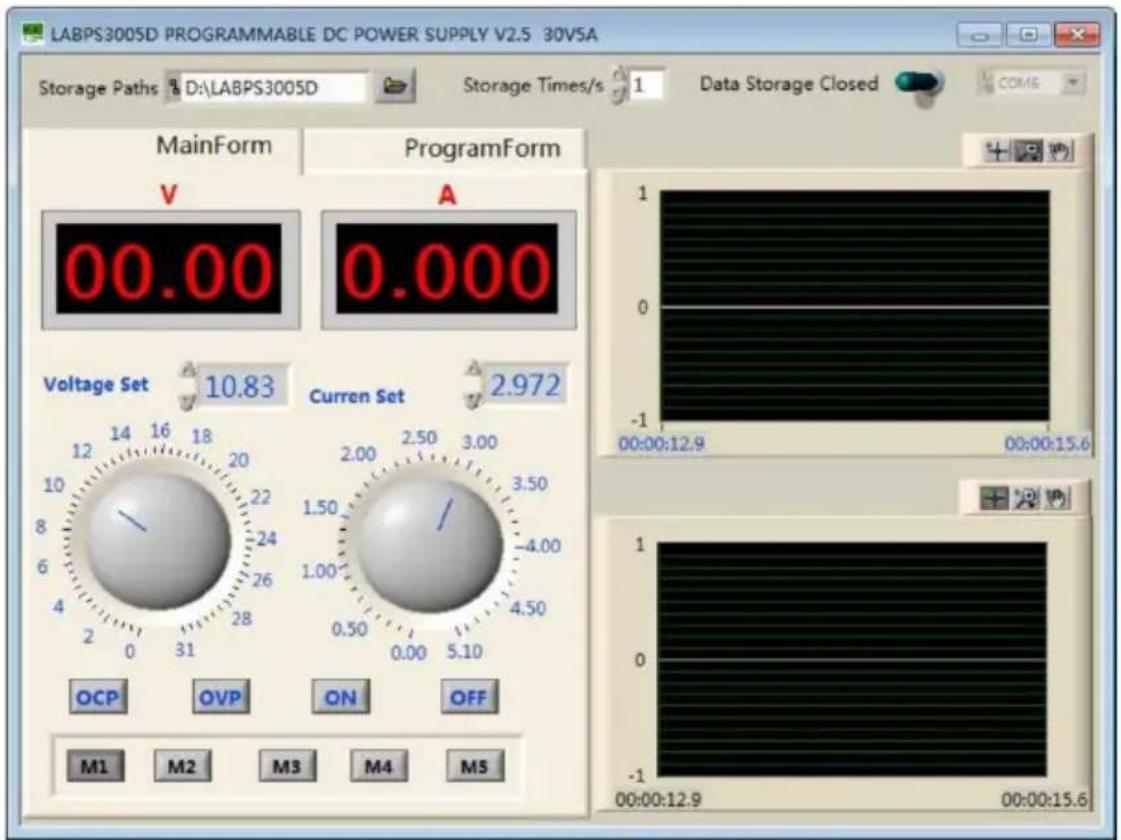

5. Het hoofdscherm verschijnt.

De opslagtijd aanpassen. Hoe hoger de waarde, hoe meer gegevens worden opgeslagen. Gegevensopslag Aan/uit-schakelaar voor gegevensopslag. De gegevens worden in het bestand van het opslagpad opgeslagen wanneer deze functie "open" is. Spannings-/stroomdisplay Display voor de uitgangsspanning en -stroom. Voltage Set/Current Set Instelvelden voor de spannings- en stroomwaarden. Verander de waarde met de pijltjes. Instelknop spanning/stroom Instelknop voor de spannings- en stroomwaarden.

OCP – OVP – ON – OFF

Instelknoppen (OCP: Overstroombeveiliging, OVP: Overspanningsbeveiliging). M1 – M2 – M3 – M4 – M5 Geheugenknoppen om de opgeslagen instellingen op te roepen. Golfvormdiagram van de spanning Weergave van de spanning in golfvorm. Golfvormdiagram van de stroom Weergave van de spanning in golfvorm.

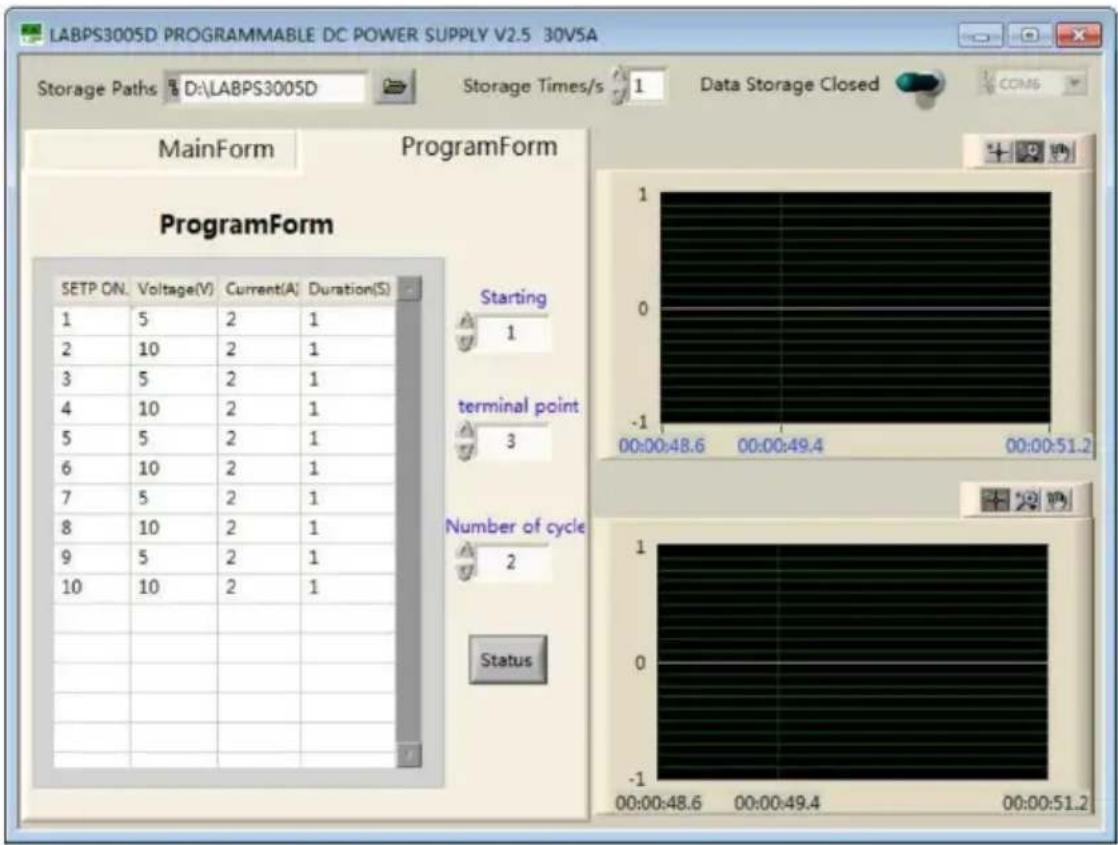

ProgramForm-tab SETP ON. Interfacenummer. Voltage (V) Spanningsparameters. Current (A) Stroomparameters. Duration (S) Uitschakeltijd voor elke parameter. Starting Startpunt van de programmeeruitgang.LABPS3005D

V. 05 – 27/05/2015 16 ©Velleman nv

terminal point Eindpunt van de programmeeruitgang. Number of cycle Aantal cycli van de programmeeruitgang. Status Aan/uit-knop voor de programmeeruitgang.

11. Reiniging en onderhoud

Trek de stekker uit het stopcontact voor u aan onderhoudswerkzaamheden begint. De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus. Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of oplosmiddelen. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden, behalve de zekering. Bestel eventuele reserveonderdelen bij uw dealer. Bewaar het toestel op een droge, goed geventileerde, stofvrije ruimte. De zekering vervangen Vervang een gesprongen zekering enkel door een zekering van hetzelfde type en met hetzelfde vermogen.

1. Ontkoppel het toestel van de netspanning voordat u de zekering vervangt.

2. Maak de zekeringhouder los met behulp van een schroevendraaier met platte kop.

3. Verwijder de oude zekering en vervang door een zekering van hetzelfde type.

4. Plaats de zekeringhouder terug in het toestel en schakel de stroom weer in.

reactietijd (10% nominale belasting) spanningsstijging: ≤ 100 ms spanningsdaling: ≤ 100 ms afmetingen 110 (B) x 156 (H) x 260 (D) mm gewicht

autonomie 8u continu gebruik bij max. belasting
