BEDIENUNGSANLEITUNG LBPS3005DN VELLEMAN

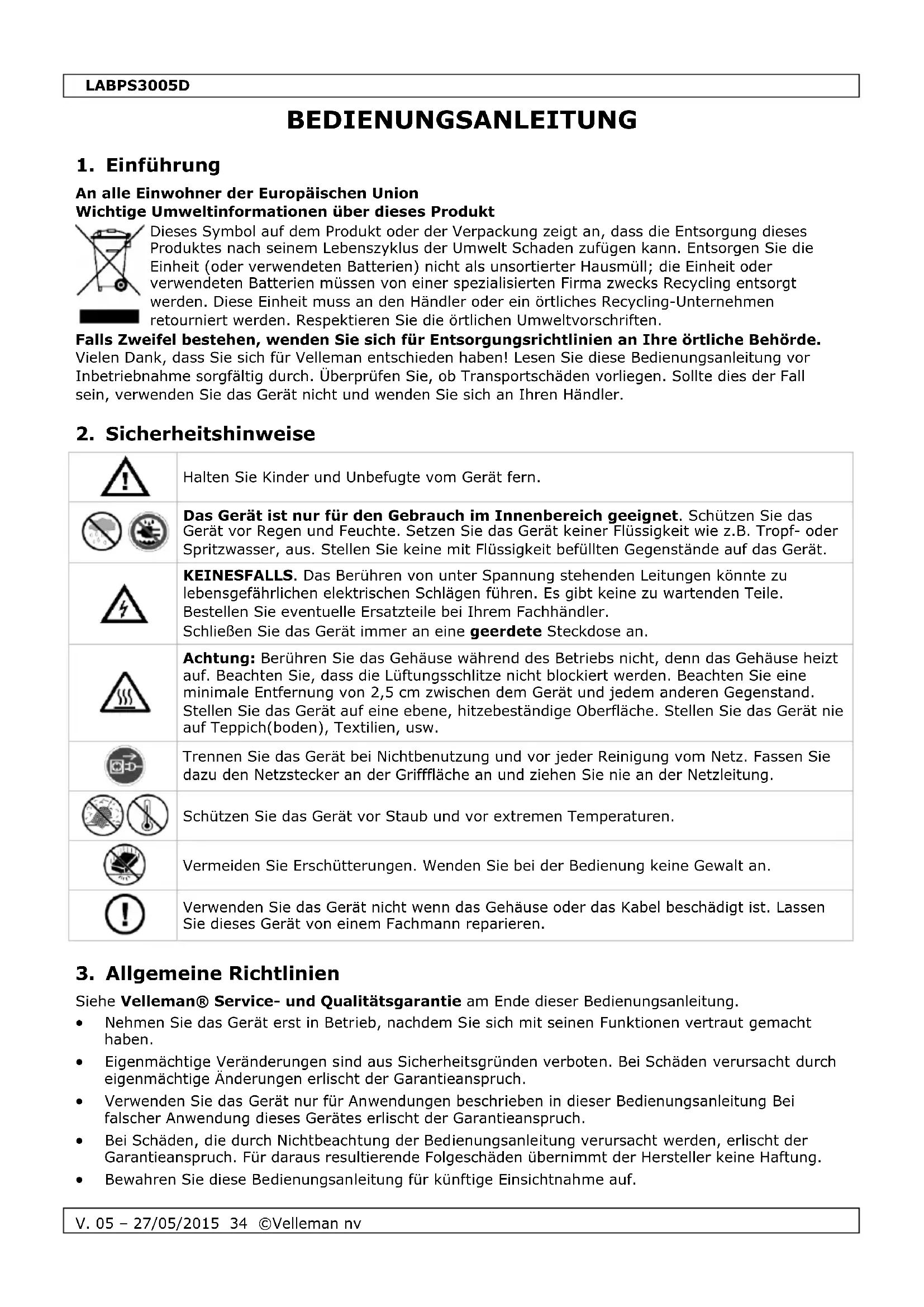

BEDIENUNGSANLEITUNG 34

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.

KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler. Schließen Sie das Gerät immer an eine geerdete Steckdose an.

Achtung: Berühren Sie das Gehäuse während des Betriebs nicht, denn das Gehäuse heizt auf. Beachten Sie, dass die Lüftungsschlitze nicht blockiert werden. Beachten Sie eine minimale Entfernung von 2,5 cm zwischen dem Gerät und jedem anderen Gegenstand. Stellen Sie das Gerät auf eine ebene, hitzebeständige Oberfläche. Stellen Sie das Gerät nie auf Teppich(boden), Textilien, usw.

Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.

Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.

Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.

Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch. Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.LABPS3005D

LED-Doppelanzeige für Spannung und Strom Fein- und Grobeinstellung von Spannung und Strom Schutzmodus: Spannungs- oder Strombegrenzung Ausgangsbuchsen: isolierte Sicherheitsbuchsen Frontplatte aus organischem Glass / andere Platten aus Stahl Speicher: 5 programmierbare Speicher Verbindung: PC-Fernsteuerung über USB oder RS-232 Software V2.5 mitgeliefert für Windows XP, Vista and W7, W8, W8.1 (32 bits + 64 bits)

Das LABPS3005D ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang. Dieser Ausgang kann sowohl für Konstantspannung (C.V.) als auch für Konstantstrom (C.V.) verwendet werden. Stellen Sie die Ausgangsspannung zwischen 0 V und 30 V ein wenn das Gerät sich im Konstantspannungs-Modus befindet. In diesem Modus können Sie die Strombegrenzung beliebig einstellen. Im Konstantstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 A und 5 A eingestellt werden. Der Ausgangsstrom und -Spannung werden in den LED-Displays angezeigt. Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

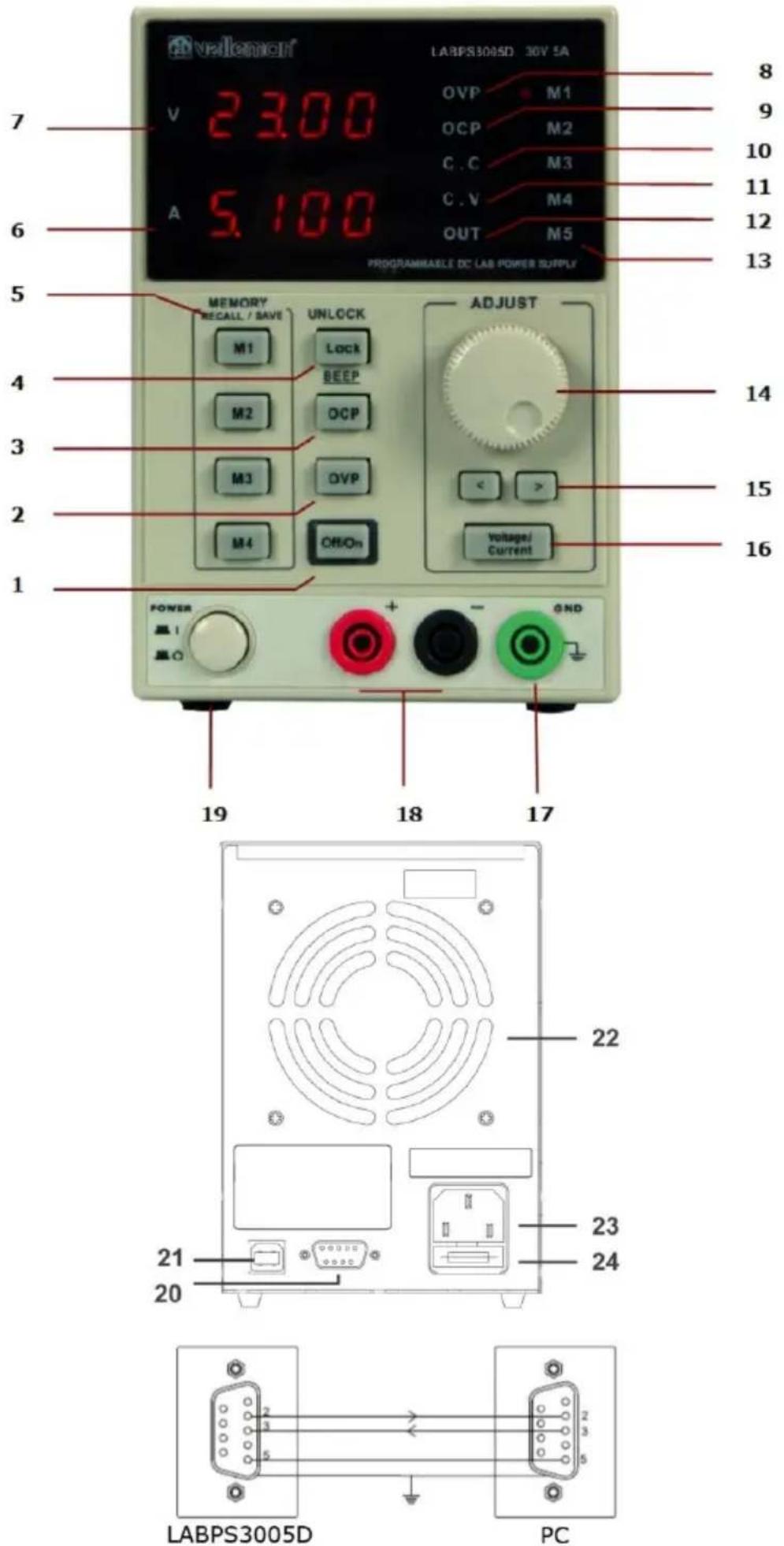

Off/On: den Ausgang ein-/ausschalten

M1-M5-Anzeige: aktiver Speicher

OVP: Den Überspannungsschutz ein- /ausschalten

Adjust: Einstellknopf für Spannung und Strom; Speicher 5 auswählen

OCP/Beep: Überstromschutz / Tastentöne ein-/ausschalten

< >: Tasten zur Grob-/Feinjustierung von Spannung und Strom

Voltage/Current: Wahl zwischen Spannungs- oder Stromeinstellung

M1-M4: Speicher speichern / abrufen

Erdungsanschluss, Anschluss an Chassis und Erdungsstift der Steckdose

Stromanzeige (Ampere)

Spannungsanzeige (Volt)

OVP-Anzeige: die Überspannungsschutz ist eingeschaltet

RS232-Anschluss für ferngesteuerte Bedienung über PC

OCP-Anzeige: die Überstromschutz ist eingeschaltet

USB-Anschluss (Typ B) für ferngesteuerte Bedienung über PC

CC-Anzeige: Konstantstrom-Modus

CV-Anzeige Konstantspannungs-Modus

OUT-Anzeige: der Ausgang ist eingeschaltet

Das Gerät ein- oder ausschalten

1. Verbinden Sie das mitgelieferte Stromkabel mit der Netzeingangsbuchse auf der Rückseite des

Gerätes [23] und stecken Sie den Netzstecker in eine geeignete, geerdete Steckdose.

Schließen Sie das Gerät immer an eine geerdete Steckdose an.

2. Drücken Sie auf POWER [19], um das Gerät einzuschalten.

Die Einstellungen von Speicher 1 werden automatisch angezeigt. (Siehe Setting Voltage and Current für mehr Informationen.) Das Display zeigt die eingestellten Einstellungen an. Die M1- Anzeige [13] leuchtet. In diesem Moment, gibt es weder Ausgangsspannung noch Strom an den Ausgangsbuchsen.

3. Drücken Sie auf POWER [19], um das Gerät auszuschalten.LABPS3005D

V. 05 – 27/05/2015 36 ©Velleman nv

Konstantspannungs-Modus Möchten Sie das Netzgerät im Konstantspannungs-Modus betreiben, dann stellen Sie die gewünschte Ausgangsspannung zwischen 0V und 30V ein. Sie können auch die gewünschte Strombegrenzung einstellen. Überschreitet der Ausgangsstrom die Begrenzung, so schaltet das Gerät automatisch auf Konstantstrom- Modus um. Konstantstrom-Modus Möchten Sie das Netzgerät im Konstantstrom-Modus betreiben, dann stellen Sie den gewünschten Ausgangsstrom zwischen 0A und 5A ein. Sie können auch die gewünschte Spannungsbegrenzung einstellen. Die Spannung und den Strom einstellen Sie können 4 verschiedene Spannungs-/Stromeinstellungen mit den Speichertasten M1~M4 einstellen.

1. Drücken Sie auf die Speichertaste [5] deren Einstellungen Sie definieren möchten. Die

entsprechende M1~M4-Anzeige [13] leuchtet und die momentan eingestellten Werte für Spannung und Strom werden angezeigt.

2. Drücken Sie die Voltage/Current-Taste [16], um die Spannung einzustellen. Die Spannungs-

Anzeige blinkt. o Für die Anwendung im Konstantspannungs-Modus: dies ist die gewünschte Konstantspannung. o Für die Anwendung im Konstantstrom-Modus: dies ist die gewünschte Spannungsbegrenzung. o Aktivieren Sie den Überspannungsschutz, dann wird der Ausgang automatisch ausgeschaltet wenn die Spannung diesen Wert überschreitet.

3. Drehen Sie den Einstellknopf [14] bis Sie die gewünschte Spannung ungefähr erreichen. Drücken

Sie < oder > [15], um eine Ziffer in der Spannungs-Anzeige [7] auszuwählen und drehen Sie den Einstellknopf zur Feinjustierung.

4. Drücken Sie die Voltage/Current-Taste [16] wieder, um den Strom einzustellen. Die Strom-

Anzeige blinkt. o Für die Anwendung im Konstantspannungs-Modus: dies ist die gewünschte Strombegrenzung. o Für die Anwendung im Konstantstrom-Modus: dies ist der gewünschte Konstantstrom o Aktivieren Sie den Überstromschutz, dann wird der Ausgang automatisch ausgeschaltet wenn der Strom diesen Wert überschreitet

5. Drehen Sie den Einstellknopf [14] bis Sie den gewünschten Strom ungefähr erreichen. Drücken Sie

< oder > [15] , um eine Ziffer in der Spannungs-Anzeige [6] auszuwählen und drehen Sie den Einstellknopf zur Feinjustierung.

6. Drücken Sie die Speichertaste wieder (oder warten Sie bis das Display nicht mehr blinkt).

Die Einstellungen werden im ausgewählten Speicher gespeichert. Einstellungen abrufen Um eine der gespeicherten Einstellungen abzurufen, drücken Sie die entsprechende M1~M4- Speichertaste [5]. Die entsprechende M1~M4-Anzeige [13] leuchtet und die Spannungs-/Strom- Einstellungen werden im Display angezeigt. Bemerkung: der Ausgang wird automatisch ausgeschaltet wenn Sie eine Speichertaste drücken, um eine Einstellung abzurufen. Speicher 5 verwenden Um Speicher 5 zu verwenden, gehen Sie wie folgt vor:

1. Drücken Sie Speichertaste 4 und drehen Sie den Einstellknopf bis die M5-Anzeige leuchtet.

2. Stellen Sie die gewünschte Spannung und den gewünschten Strom ein. Warten Sie bis das Display

nicht mehr blinkt. Die Einstellungen werden automatisch in Speicher 5 gespeichert.

3. Um die Einstellungen abzurufen, drücken Sie Speichertaste 4 und drehen Sie den Einstellknopf

wieder bis die M5-Anzeige leuchtet. Einen Verbraucher anschließen

1. Verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der rote Plus-Ausgangsbuchse [18] des

2. Verbinden Sie den Minus-Anschluss (-) des Verbrauchers mit der Minus-Anschlussbuchse (schwarz)

des Labornetzgerätes [18] .

3. Verbinden Sie den Plus- oder Minus-Anschluss mit dem grünen Erdungsanschluss [17] des Labor-

Netzgerätes, um die Spannung am Anschluss auf 17V (Erdpotential) einzustellen. Verbinden Sie den Erdungsanschluss nicht, dann schwebt der Ausgang hinsichtlich der Erde.LABPS3005D

V. 05 – 27/05/2015 37 ©Velleman nv

Spannung auf einen Verbraucher anwenden

1. Drücken Sie die Off/On-Taste [1], um die Spannung auf den Verbraucher anzuwenden.

DieOUT- [12] und C.V.-Anzeige [11] leuchtet. Das Labor-Netztgerät funktioniert im Konstantspannungs-Modus (CV). Das Display zeigt nun die aktuelle Ausgangsspannung und den aktuellen Strom an. Überschreitet der Strom die eingestellte Strombegrenzung, so schaltet das Gerät automatisch auf Konstantstrom-Modus (CC) um. Die C.V. -Anzeige erlischt und die C.C. -Anzeige [10] leuchtet.

2. Drücken Sie die Off/On-Taste [1] , um den Ausgang auszuschalten.

Die Tasten blockieren Um einen ungewünschten Betrieb der Tasten zu vermeiden, können Sie diese blockieren.

1. Halten Sie die Lock/Unlock-Taste [4] etwa 2 Sekunden gedrückt. Es ertönt einen kurzen Beep.

Die Tasten sind jetzt blockiert.

2. Um die Tasten zu deblockieren, halten Sie die Taste wieder gedrückt. Es ertönt einen kurzen Beep.

Tastentöne Es ertönt einen Beep jedes Mal wenn Sie eine Taste auf der Frontplatte drücken.

1. Um das Signal auszuschalten, drücken Sie und halten Sie die OCP/Beep-Taste [3] etwa 2

2. Um das Signal wieder einzuschalten, drücken Sie und halten Sie die OCP/Beep-Taste [3] etwa

2 Sekunden gedrückt.

1. Um den Überspannungsschutz einzuschalten, stellen Sie die Höchstspannung ein und drücken Sie

die OVP-Taste. Die OVP-Anzeige leuchtet.

2. Drücken Sie Off/On , um den Ausgang auf den Verbraucher anzuwenden.

Überschreitet der Ausgangsstrom den eingestellten Wert, so schaltet das Labor-Netzgerät den Ausgang aus und blinkt die OVP-Anzeige.

3. Trennen Sie den Verbraucher.

4. Zur Wiederherstellung, drücken Sie OVP-Taste.

1. Um den Überstromschutz einzuschalten, stellen Sie den Höchststrom ein und drücken Sie die OCP-

Taste. Die OCP-Anzeige leuchtet.

2. Drücken Sie Off/On , um den Ausgang auf den Verbraucher anzuwenden.

Wird der Ausgangsstrom höher als der eingestellte Wert, so schalte das Labor-Netzgerät den Ausgang aus und blink die LED-Anzeige OCP .

3. Trennen Sie den Verbraucher.

4. Zur Wiederherstellung, drücken Sie OCP .

Da passiert nichts wenn Sie die Tasten drücken. Die Tasten sind blockiert. Halten Sie die Lock/Unlock-Taste [4] etwa 2 Sekunden gedrückt. Es ertönt ein Signal wenn die Tasten deblockiert sind. Stromversorgung und Ausgang sind eingeschaltet, aber es gibt keinen Ausgang. Der Verbraucher wurde nicht korrekt angeschlossen oder die Stromeinstellung ist 0. Die Ausgangsspannung steigt langsam wenn der Ausgang eingeschaltet ist. Die aktuelle Stromeinstellung ist zu niedrig.LABPS3005D

V. 05 – 27/05/2015 38 ©Velleman nv

10. Ferngesteuerte Bedienung über PC

Um das Labor-Netzgerät über die mitgelieferte PC-Software zu bedienen, gehen Sie vor wie folgt:

1. Installieren und starten Sie die Software.

2. Verbinden Sie das Labor-Netzgerät über den USB- [21] oder den RS232-Port [20] mit dem PC und

schalten Sie es ein. Das Labor-Netzgerät verbindet sich automatisch mit der Software. Ist der Anschluss gelungen, dann ertönt ein Signal. Am PC wird der Kommunikationsstatus angezeigt. Bemerkung: Die Tasten der Frontplatte sind blockiert wenn das Gerät mit einem PC verbunden ist. Sie können das Labor-Netzgerät nur über den PC bedienen. Das LED-Display und die LED-Anzeigen funktionieren normal.

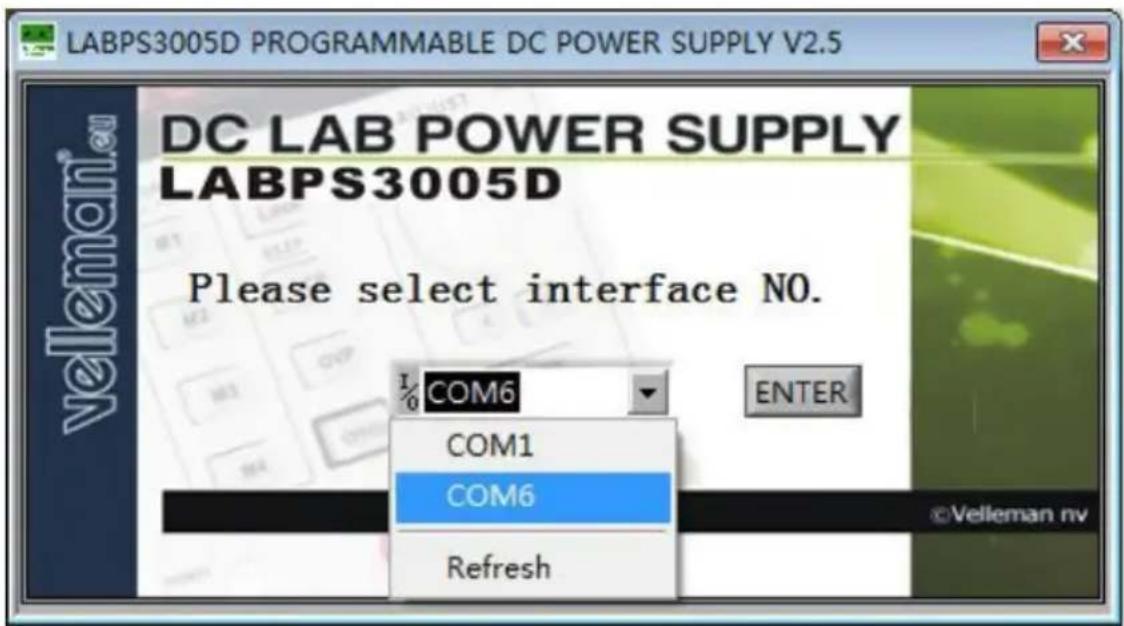

3. Klicken Sie auf die Ikone, um die Software zu starten. Der Startbildschirm erscheint.

4. Wählen Sie die Nummer der angeschlossenen Schnittstelle im Aufklappmenü aus und klicken Sie auf

5. Der Hauptbildschirm erscheint.LABPS3005D

V. 05 – 27/05/2015 39 ©Velleman nv

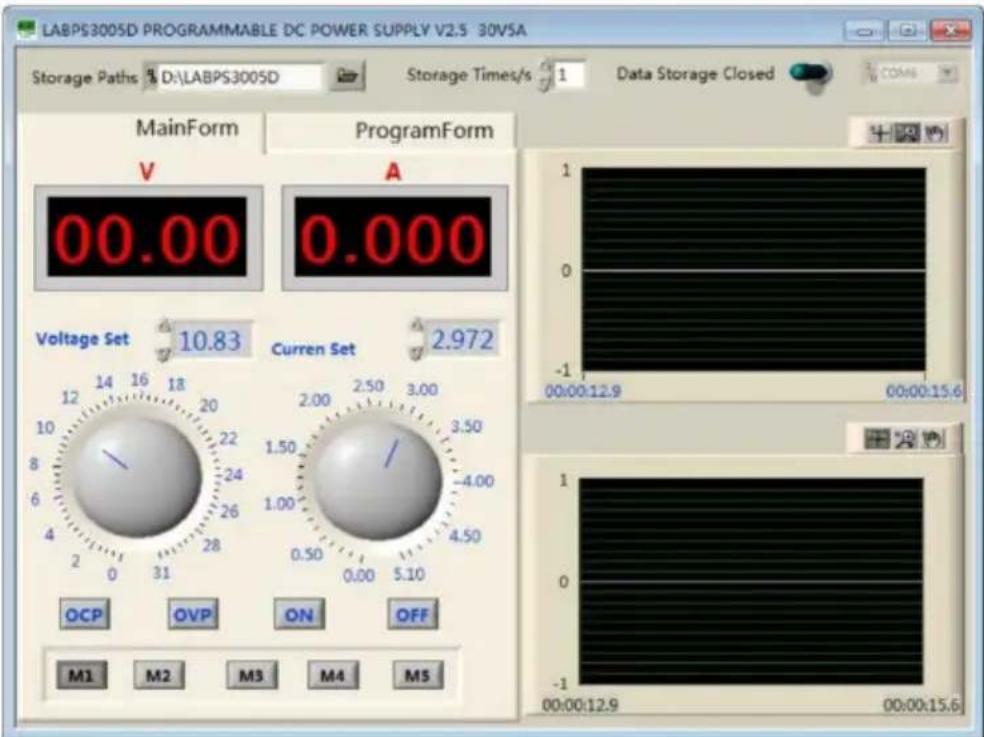

MainForm Storage Paths Den Speicherpfad einstellen. Storage Times/s Die Speicherzeit einstellen. Je höher der Wert, um so mehr Daten werden gespeichert. Data Storage EIN/AUS-Schalter für die Datenspeicherung. Die Daten werden in der Datei des Speicherpfads gespeichert wenn diese Funktion "offen" ist. Bildschirm Ausgangsspannung/-Strom Bildschirm für die Ausgangsspannung und -Strom. Voltage Set/Current Set Konfigurationsfenster für Spannung und Strom. Ändern Sie den Wert mit den Pfeilen. Voltage Set/Current Set Einstellknopf Einstellknopf für Strom und Spannung.

OCP – OVP – ON – OFF

Einstellknöpfe (OCP: Over-Current Protection, OVP: Over-Voltage Protection). M1 – M2 – M3 – M4 – M5 Abruftasten, um die gespeicherten Parameter abzurufen. Wellenformdiagramm für die Spannung Die Kurve der Spannungswelle wird angezeigt. Wellenformdiagramm für den Strom Die Kurve der Stromwelle wird angezeigt.

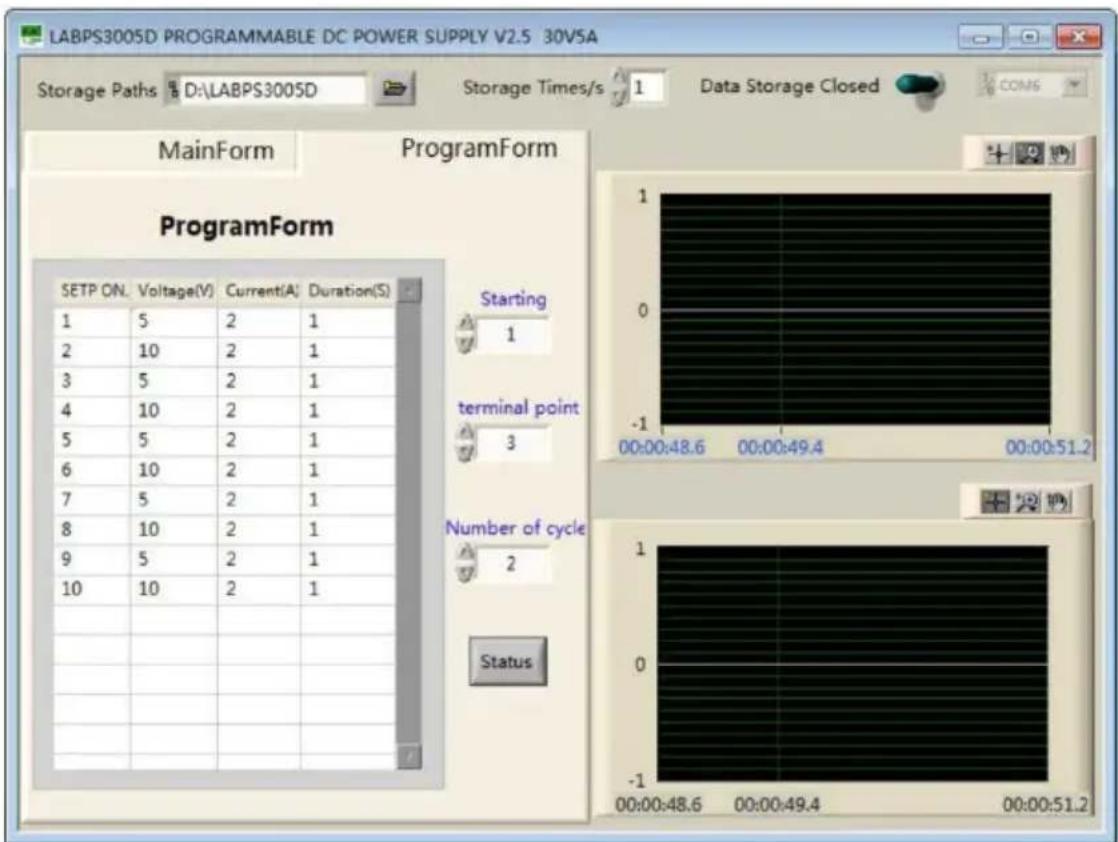

ProgramForm SETP ON. Nummer der Schnittstelle. Voltage (V) Parameter für die Spannnung. Current (A) Parameter für den StromLABPS3005D

V. 05 – 27/05/2015 40 ©Velleman nv

Duration (S) Ausschaltzeit für jeden Parameter. Starting Startpunkt des Programmierausgangs. terminal point Endpunkt des Programmierausgangs. Number of cycle Anzahl der Zyklen vom Programmierausgang. Status EIN/AUS-Schalter für den Programmierausgang.

11. Reinigung und Wartung

Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen. Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten. Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel. Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler. Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort. Die Sicherung ersetzen Ersetzen Sie die defekte Sicherung durch eine neue gleichen Typs.

1. Trennen Sie das Gerät vom Netz ehe Sie einen Sicherungswechsel durchführen.

2. Lockern Sie den Sicherungshalter mit einem Schlitz-Schraubendreher.

3. Entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein.

4. Bringen Sie den Sicherungshalter wieder in das Gehäuse ein und verbinden Sie das Gerät wieder mit

12. Technische Daten

Ansprechzeit (10% Nennlast) Spannungsanstieg: ≤ 100 ms Spannungsverlust ≤ 100 ms Abmessungen 110 (B) x 156 (H) x 260 (T) mm Gewicht

Autonomie 8 Std. bei maximaler Belastung

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten. © URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.LABPS3005D
