BEDIENUNGSANLEITUNG PS3020 VELLEMAN

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierten Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Beachten Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des PS3010/PS3020! Das PS3010/PS3020 ist ein sehr genaues DC- stabilisiertes Labornetzgerät mit einem regelbaren Ausgang. Dieser Ausgang kann sowohl für konstante Spannung (C.V.) als auch für konstanten Strom (C.C.) verwendet werden.

Die Ausgangsspannung kann zwischen 0V und 30V geregelt werden, wenn sich das Gerät im

Konstantspannungsmodus oder C.V.- Modus befindet. Die Strombegrenzung (max. ± 3.5A) kann in diesem Modus beliebig eingestellt werden (max. ± 12A).

Der Ausgangsstrom kann ständig zwischen 0 und 3A im Konstantstrom-Modus angepasst werden.

Der Ausgangsstrom und die Ausgangsspannung werden auf den LED-Displays gezeigt.

2. Technische Daten

Eingangsspannung : 220V ± 10%, 50Hz ± 2Hz

Ausgangsspannung : 30VDC

Ausgangsstrom : 10A (PS3010)/20A (PS3020)

Regelung Quelle : C.V. ≤ 2 x 10 ^-4 + 1mV

$$ C. C. \leq 2 \times 1 0 ^ {- 3} + 1 0 m A $$

Regelung Last : C.V. ≤ 2 x 10 ^-4 + 5mV (Ausgangsstrom ≤ 10A)

$$ C. V. \leq 5 \times 1 0 ^ {- 4} + 1 0 m V (A u s g a n g s s t r o m > 1 0 A) $$

$$ C. C. < 2 \times 1 0 ^ {- 3} + 1 5 m A (A u s g a n s s t r o m \leq 1 0 A) $$

$$ C. C. < 5 \times 1 0 ^ {- 3} + 2 0 m A (A u s g a n g s s t r o m > 1 0 A) $$

Restwelligkeit : C.V. ≤ 1.5mVrms (Ausgangsstrom m ≤ 10A)

$$ C. V. \leq 3. 0 m V r m s (A u s g a n s s t r o m > 1 0 A) $$

$$ C. C. \leq 1 0 m A r m s (A u s g a n g s s t r o m \leq 1 0 A) $$

$$ C. C. \leq 1 5 m A r m s (A u s g a n g s s t r o m > 1 0 A) $$

Schutz : Strombegrenzung und Kurzschlussschutz

Anzeige-Genauigkeit

a. Spannungs-Anzeige : LED ± 1% ± 2-stellig

b. Amp-Anzeige : LED ± 2% ± 2-stellig

Betriebstemperatur : 0 bis 40°C, relative Feuchtigkeit ≤ 90%

Abmessungen : 310mm x 265mm x 165mm (PS3010)/390mm x 265mm x 165mm (PS3020)

Autonomie : 8 Std. ständiger Betrieb bei maximaler Belastung

3. Beschreibung

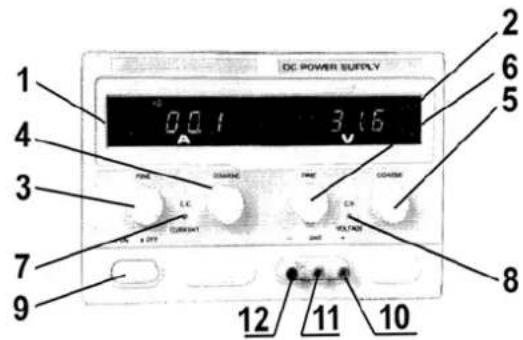

3.5. Bedienelemente und Beschreibung der Frontplatte

(1) Amp - Display (LED): zeigt den Ausgangsstrom an.

(2) Volt-Display (LED): zeigt die Ausgangsspannung an.

(3) C.C.- Feinabstimmung: Drehschalter für die Feinabstimmung der Strombegrenzung.

(4) C.C.- Regelung: Drehschalter für die Regelung der Strombegrenzung.

(5) C.V.- Regelung: Drehschalter für die Regelung der Ausgangsspannung.

(6) C.V.- Feinabstimmung: Drehschalter für die Feinabstimmung der Ausgangsspannung.

(7) C.C.- Anzeige: die LED brennt, wenn sich das Gerät im C.C.- Modus befindet.

(8) C.V.- Anzeige: die LED brennt, wenn sich das Gerät im C.V.- Modus befindet.

(9) EIN/AUS-Schalter: Drucktaste um das Gerät ein- oder auszuschalten. Das Gerät ist eingeschaltet, wenn entweder die C.C. LED (7) oder die C.V. LED (8) brennt.

(10) Ausgangsanschluss (+): zum Verbinden des positiven Anschlusses der Last.

(11) Erdungsanschluss des Gehäuses: das Gehäuse ist geerdet.

(12) Ausgangsanschluss (-): zum Verbinden des negativen Anschlusses der Last.

DC POWER SUPPLY 0.01 3.16 2 6 5 4 3 7 9 12 11 10 ECE CIF VOLTAGE 11

3.2. Betriebsverfahren

1) das Gerät als C.V.- Quelle verwenden

Drehen Sie die Drehschalter (3) und (4) vollständig nach rechts bevor Sie das Gerät aktivieren. Schalten Sie das Gerät ein. Verwenden Sie Drehschalter (5) um eine Spannung nah an dem gewünschten Wert zu wählen. Verwenden Sie anschließend den Drehschalter (6) um den genauen Wert einzustellen. (Die C.V.- Anzeige.)

2) die Last anschließen

12 11 10 RL LOAD

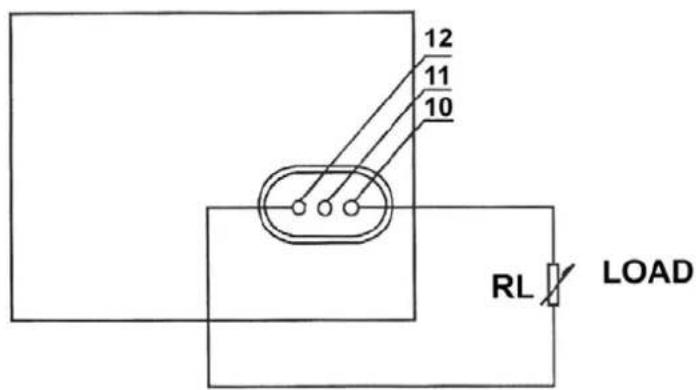

Schließen Sie die Last, wie oben im Schaltplan an. Sie können den Ausgangsstrom (1) und die Ausgangsspannung (2) vom Display ablesen, sobald das Gerät eingeschaltet wird. Die C.V.- Anzeige (8) leuchtet, wenn das Gerät im C.V.- Modus ist. Die C.V. LED ist aus und die C.C.-LED wird aufleuchten und wenn das Amp Display einen Wert zeigt, der größer als der installierte Wert ist. Wenn dies der Fall ist, wird das Gerät sich automatisch in den Strombegrenzungsmodus schalten. Installieren Sie eine Last, die ein normales Funktionieren des Gerätes ermöglicht.

3) das Gerät als C.C.- Quelle verwenden

Verwenden Sie den EIN/AUS-Schalter (9) um das Gerät ein- oder auszuschalten. Aktivieren Sie das Gerät. Drehen Sie die den Drehschaltern (5) und (6) völlig nach rechts und drehen Sie die Drehschalter (3) und (4) ganz nach links. Schließen Sie die Last an. Regeln Sie (3) und (4) bis Sie den gewünschten Strom haben. Die C.C.- Anzeige leuchtet jetzt während die C.V.- Anzeige ausgeschaltet ist.

4) Anwendung der Strombegrenzungsregelung im C.V.- Modus

Stellen Sie die beiden Strombegrenzungsregelungen (3) und (4) in die max. Position. Jetzt können Sie die Strombegrenzung beliebig einstellen (max. ± 3.5A). Gehen Sie anschließend bitte wie folgt vor:

schalten Sie das Gerät ein, schließen Sie eine variable Last an und regeln Sie die Last so, dass der Strom mit der gewünschten Strombegrenzung übereinstimmt.

Inzwischen müssen Sie auch die Stromregelungen (3) und (4) regeln bis die C.C.-LED aufleuchtet. Der Wert auf dem Amp-Display ist identisch mit der Strombegrenzung.

4. Sicherheitsvorschriften

• Das PS3010/PS3020 ist dank Kurzschlussschutz und Strombegrenzung ausgezeichnet geschützt. Jedoch ist die Verlustleistung der Transistoren bei einem Kurzschluss maximal. Somit muss das Gerät ausgeschaltet werden um Schaden zu vermeiden. Das Gerät schaltet automatisch in den Strombegrenzungs-Modus um, m.a.W. der Strombegrenzungs-Punkt (max. ± 12A) wird eingestellt. Trotz der beschränkten Verlustleistung soll der Kurzschluss möglichst schnell repariert werden um Verschleiß und unnötigen Stromverbrauch zu vermeiden. Der Ausgang wird abgeschnitten um Stromverlust zu vermeiden, wenn der Kurzschluss sich zwischen dem positiven und negativen Ausgangsanschluss ergibt. Der normale Betrieb fängt wieder an, wenn das Problem gelöst ist.
• Das Gerät trocken und in einem gut gelüftetem Raum lagern. Regelmäßig mit einem trockenen Tuch reinigen. Trennen Sie das Gerät vom Netz wenn Sie es längere Zeit nicht verwenden werden.
• Trennen Sie die Eingangsspannung bevor Sie das Gerät reinigen.
• Dieses Gerät ist eine große Stromquelle. Das Gerät muss bei max. Leistung gut gekühlt werden, sodass Überhitzung vermieden wird. Beachten Sie, dass die Oberfläche des Kühlkörpers bei max. Leistung sehr heiß wird und nicht zu berühren ist!
• Unsachgemäßer Gebrauch und eine extreme Umgebungstemperatur können defekte Teile oder Funktionsfehler verursachen. Wenn das der Fall ist, kann die eigentliche Ausgangsspannung die Nennspannung überschreiten. SEIEN SIE SEHR VORSICHTIG UND VERMEIDEN SIE UNNÖTIGEN SCHADEN.
• Die 3-polige Erdung des Stromkabels muss sicher geerdet sein um einen sicheren Betrieb des Gerätes zu gewährleisten.
• Der Ventilator tritt in Funktion, wenn die Temperatur des Kühlkörpers ± 75°C erreicht.

5. Zubehör

• 1 Bedienungsanleitung
• 1 Stromkabel

6. Sicherheitsvorschriften

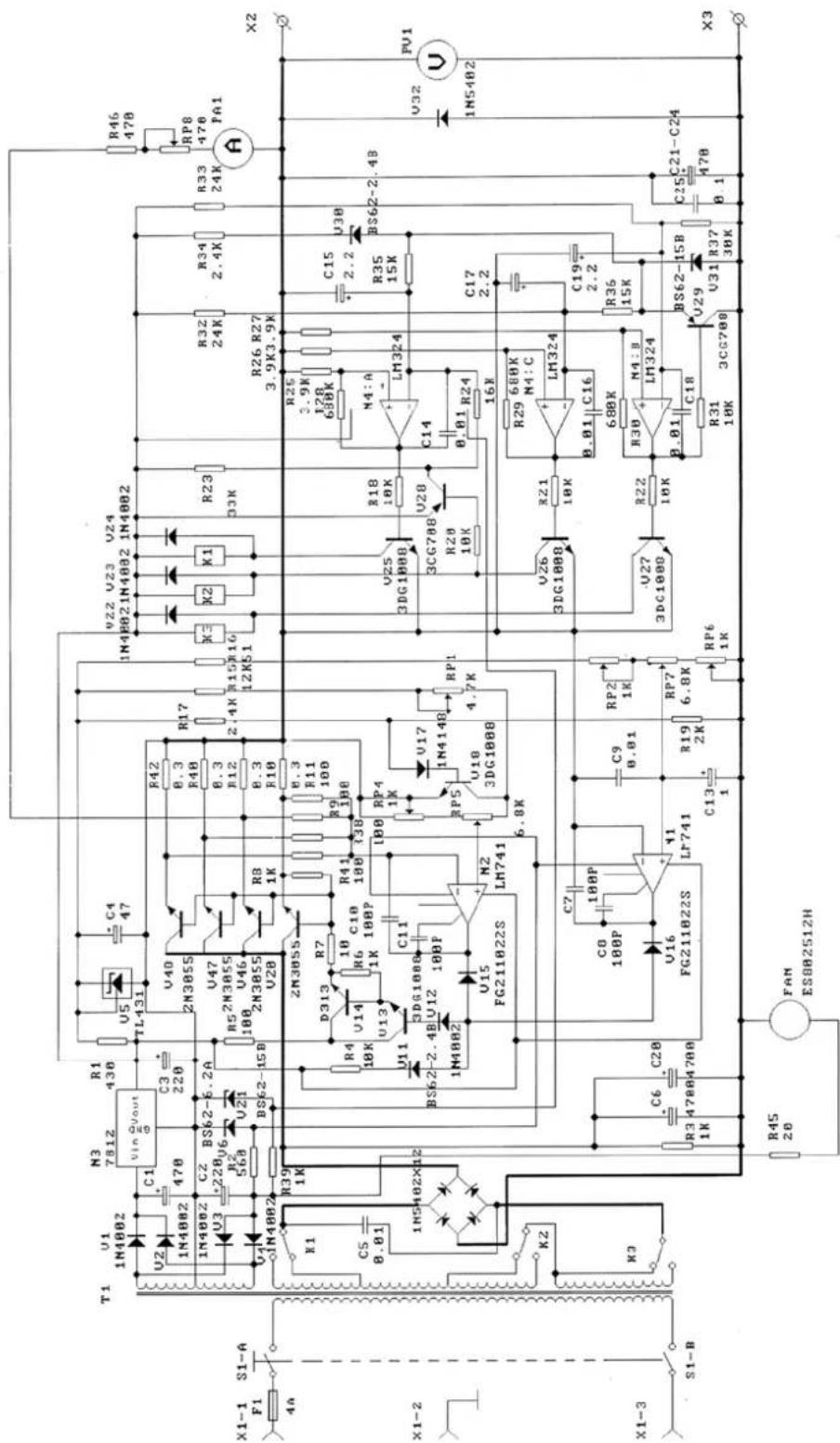

T1 U1 1N4002 N3 7812 R1 430 U5 TL431 C4 47 C1 470 C3 220 U2 1N4002 1N4002 U3 C2 220 U6 BS62-6.2A R2 568 U21 V21 BS62-15B U4 2N3055 U47 R5 2N3055 U46 100 2N3055 V28 R8 1K R9 100 R17 2.4K R15 R16 12K51 R23 33K R32 24K R34 2.4K R33 24K RP8 478 PA1 X1-1 S1-A F1 4a X1-2 X1-3 S1-B K1 C5 8.01 K2 K3 R39 1K D313 R7 U14 10 C10 R41 R9 10K 1K 100P 100 P 38 U13 U11 3DG1008 U12 100P 1N4002 BS62-2.4B U15 FG211022S N2 LM741 U17 1N4148 RP4 1K U18 3DG1008 6.8K 4.7K RP1 V25 3DG1008 R18 10K U28 C14 R20 10K R24 16K C17 2.2 V26 3DG1008 R29 680K N4:C LM324 R35 15K BS62-2.4B U38 U32 PU1 IN5402 R45 20 FAN ES882512H

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
