Tipo de producto	Fuente de alimentación de corriente continua (CC) ajustable
Marca	Velleman
Modelo	PS3020
Tensión de entrada	220 V ± 10 %, 50 Hz ± 2 Hz
Tensión de salida	0 - 30 V CC ajustable
Corriente de salida	0 - 20 A CC ajustable
Modos de funcionamiento	Tensión constante (C.V.) / Corriente constante (C.C.)
Pantalla	LED para tensión y corriente
Protección	Limitación de corriente, protección contra cortocircuitos
Precisión de visualización de tensión	±1 % ± 2 dígitos
Precisión de visualización de corriente	±2 % ± 2 dígitos
Dimensiones (L x A x H)	390 x 265 x 165 mm
Temperatura de trabajo	0 a 40 °C
Humedad relativa	≤ 90 %
Mantenimiento	Desconectar antes de limpiar
Limpieza	Paño húmedo
Almacenamiento	Ambiente seco y bien ventilado
Seguridad	Conexión a tierra mediante enchufe de 3 clavijas, corte automático en caso de cortocircuito
Ventilador	Arranque automático a 75 °C
Garantía	24 meses (condiciones generales)
Accesorios incluidos	Cable de alimentación, manual de uso
Autonomía a carga máxima	8 h

Preguntas frecuentes - PS3020 VELLEMAN

¿Cómo ajustar la tensión de salida en modo tensión constante?

Gire el botón de ajuste aproximado C.V. (5) para una tensión aproximada, luego el ajuste fino C.V. (6) para la tensión exacta. El LED C.V. (8) se enciende.

¿Cómo ajustar la corriente de salida en modo corriente constante?

Encienda el aparato, gire los ajustes C.V. (5) y (6) completamente a la derecha, y los ajustes C.C. (3) y (4) completamente a la izquierda. Conecte la carga, luego ajuste (3) y (4) hasta la corriente deseada. El LED C.C. (7) se enciende.

¿Cómo limitar la corriente en modo tensión constante?

Coloque los ajustes de corriente (3) y (4) en posición máxima, luego ajuste la carga para que la corriente alcance el valor de limitación deseado. Ajuste (3) y (4) hasta que el LED C.C. se encienda. La corriente mostrada es entonces el punto de limitación.

¿Qué significan los indicadores LED C.C. y C.V.?

El LED C.V. (8) se enciende en modo tensión constante. El LED C.C. (7) se enciende en modo corriente constante o cuando la limitación de corriente está activa.

¿Cuáles son las protecciones del aparato?

El aparato dispone de una limitación de corriente ajustable y protección contra cortocircuitos. En caso de cortocircuito, la salida se corta automáticamente.

¿Cómo conectar una carga?

Conecte el terminal positivo de la carga al terminal de salida positivo (+) y el terminal negativo al terminal negativo (-). Asegúrese de que la tierra del chasis esté bien conectada.

¿Qué hacer en caso de cortocircuito?

El aparato se pone automáticamente en modo limitación de corriente. Solucione el cortocircuito lo antes posible para evitar un desgaste prematuro.

¿Cómo limpiar y mantener el aparato?

Desconecte el aparato antes de la limpieza. Limpie con un paño húmedo. Almacene en un lugar seco y ventilado.

¿Cuál es la tensión de entrada requerida?

El aparato funciona con una tensión de entrada de 220 V ± 10 %, 50 Hz ± 2 Hz.

¿Cuál es la duración de la garantía?

La garantía es de 24 meses para productos de consumo, bajo condiciones. Consulte el manual para más detalles.

MANUAL DE USUARIO PS3020 VELLEMAN

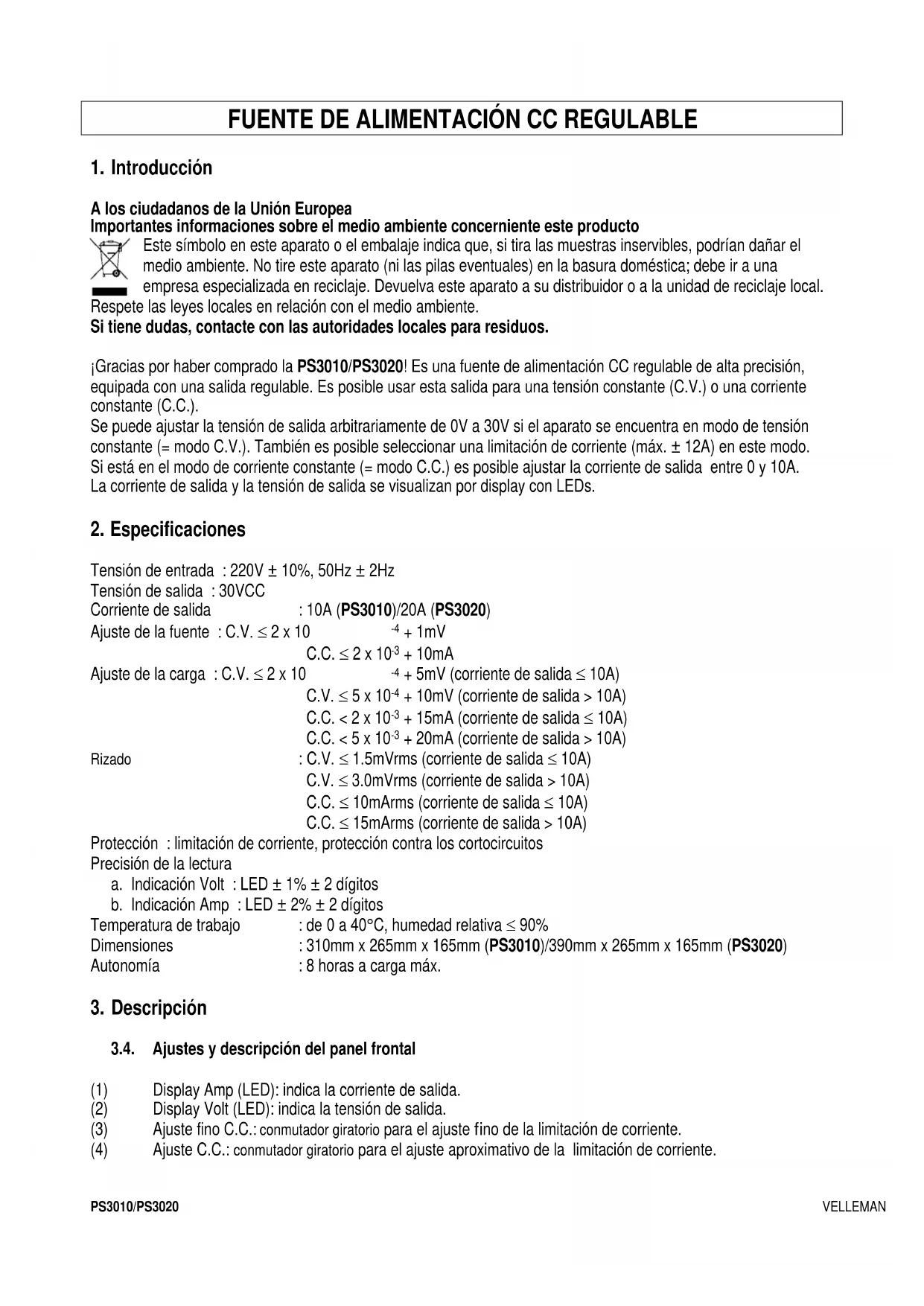

FUENTE DE ALIMENTACIÓN CC REGULABLE

DC-STABILISIERTES LABORNETZGERÄT

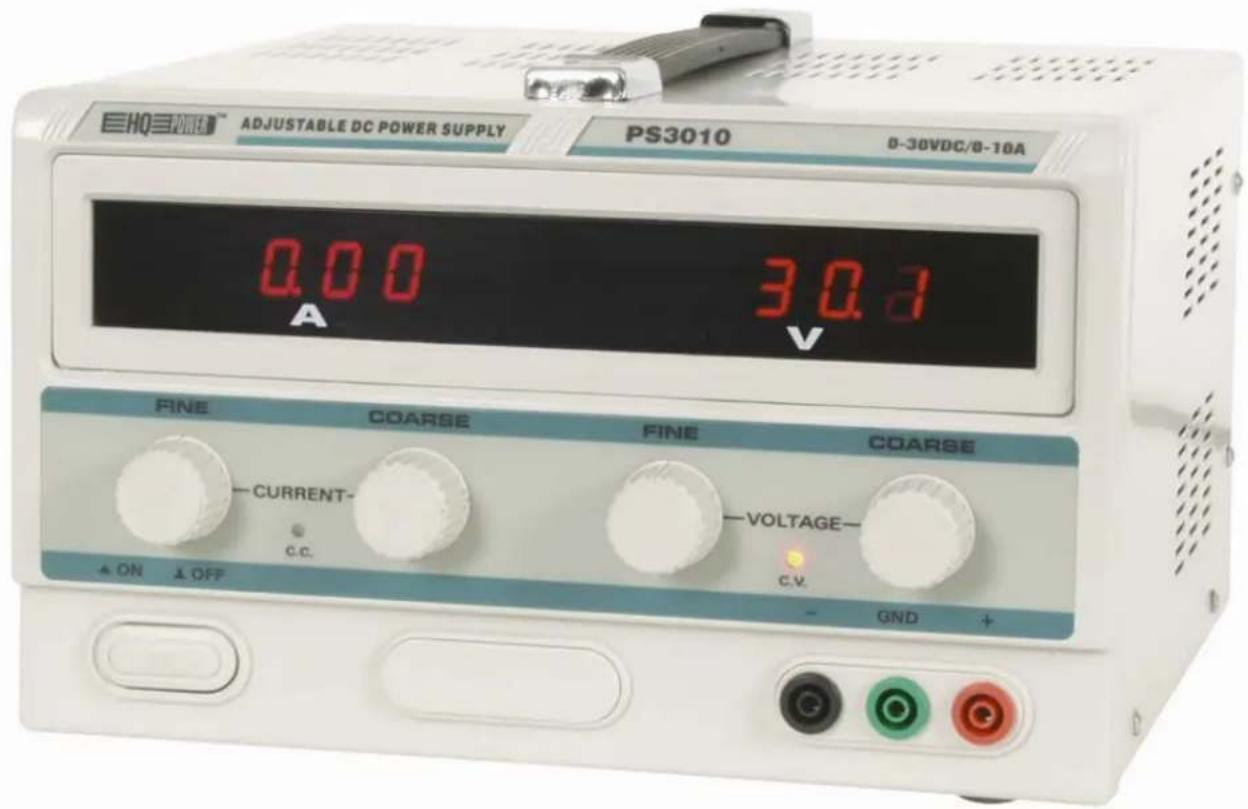

ESHQ 320VDC ADJUSTABLE DC POWER SUPPLY PS3010 8-30VDC/8-10A 0.00 A 3.0.3 V FINE COARSE FINE COARSE CURRENT- VOLTAGE- C.C. C.V. ON OFF GND +

USER MANUAL

GEBRUIKERSHANDLEIDING

NOTICE D'EMPLOI

MANUAL DEL USUARIO

BEDIENUNGSANLEITUNG

1. Introduction

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la PS3010/PS3020! Es una fuente de alimentación CC regulable de alta precisión, equipada con una salida regulable. Es posible usar esta salida para una tensión constante (C.V.) o una corriente constante (C.C.).

Se puede ajustar la tensión de salida arbitrariamente de 0V a 30V si el aparato se encuentra en modo de tensión constante (= modo C.V.). También es posible seleccionar una limitación de corriente (máx. ± 12A) en este modo.

Si está en el modo de corriente constante (= modo C.C.) es posible ajustar la corriente de salida entre 0 y 10A.

La corriente de salida y la tensión de salida se visualizan por display con LEDs.

2. Especificaciones

Tensión de entrada : 220V ± 10%, 50Hz ± 2Hz

Tensión de salida : 30VCC

Corriente de salida : 10A (PS3010)/20A (PS3020)

Ajuste de la fuente : C.V. ≤ 2 x 10 ^-4 + 1mV

C.C. ≤ 2 × 10 ^-3 + 10mA

Ajuste de la carga : C.V. ≤ 2 x 10 ^-4 + 5mV (corriente de salida ≤ 10A)

C.V. ≤ 5 x 10 ^-4 + 10mV (corriente de salida > 10A)

C.C. < 2 x 10 ^-3 + 15mA (corriente de salida ≤ 10A)

C.C. < 5 x 10 ^-3 + 20mA (corriente de salida > 10A)

Rizado : C.V. ≤ 1.5mVrms (corriente de salida ≤ 10A)

Protección : limitación de corriente, protección contra los cortocircuitos

Precisión de la lectura

a. Indicación Volt : LED ± 1% ± 2 dígitos

b. Indicación Amp : LED ± 2% ± 2 dígitos

Temperatura de trabajo : de 0 a 40°C, humedad relativa ≤ 90%

Dimensiones : 310mm x 265mm x 165mm (PS3010)/390mm x 265mm x 165mm (PS3020)

Autonomía : 8 horas a carga máx.

3. Descripción

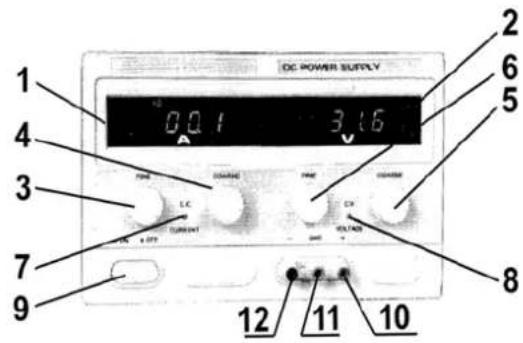

3.4. Ajustes y descripción del panel frontal

(1) Display Amp (LED): indica la corriente de salida.
(2) Display Volt (LED): indica la tensión de salida.
(3) Ajuste fino C.C.: conmutador giratorio para el ajuste fino de la limitación de corriente.
(4) Ajuste C.C.: conmutador giratorio para el ajuste aproximativo de la limitación de corriente.

(5) Ajuste C.V.: conmutador giratorio para el ajuste aproximativo de la tensión de salida.
(6) Ajuste fino C.V.: conmutador giratorio para el ajuste fino de la tensión de salida.
(7) Indicador C.C.: este LED se ilumina si el aparato se encuentra en modo de corriente constante.
(8) Indicador C.V.: este LED se ilumina si el aparato se encuentra en modo de "tensión corriente".
(9) Interruptor de alimentación: pulsador para activar/desactivar el aparato. El aparato está activado (ON) si el LED C.C. (7) o el LED C.V. (8) está iluminado.
(10) Borne de conexión positivo (+) de la salida: conecte el borne de conexión positivo (+) de la carga.
(11) Conexión de tierra de la caja: la caja está conectada a tierra.
(12) Borne de conexión negativo (-) de la salida: conecte el borne de conexión negativo (-) de la carga.

DC POWER SUPPLY 0.01 3.16 2 6 5 4 3 7 9 12 11 10

3.2. Instrucciones de operación

1) La PS3010 como fuente de tensión constante ("C.V.")

Gire los ajustes (3) y (4) completamente hacia la derecha antes de conectar el aparato. Active el aparato. Seleccione una tensión aproximativa con el ajuste (5). Luego, seleccione la tensión exacta con el ajuste fino (6). El indicador C.V. se ilumina.

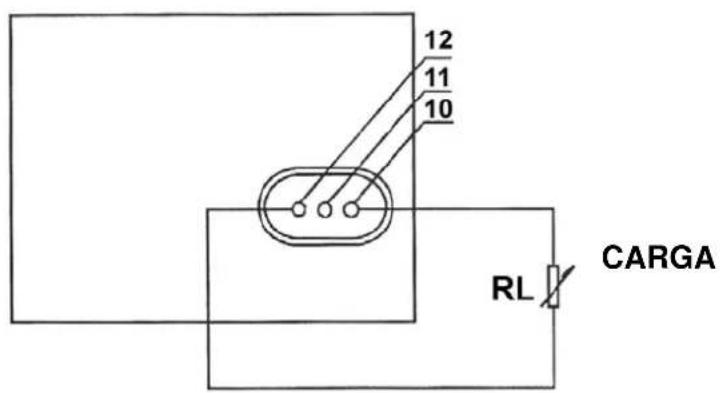

2) Conexión de la carga

12 11 10 RL CARGA

La carga está conectada (véase la figure arriba). Después de haber activado el aparato, se visualizan la corriente de salida (1) y la tensión de salida (2). El indicador C.V. (8) se ilumina si el aparato se encuentra en el modo C.V. El LED C.V está desactivado (OFF) y el LED C.C. se ilumina si el display Amp indica un valor que sobrepasa el valor seleccionado. En este caso, el aparato se pone automáticamente en el modo de limitación de corriente. Seleccione una carga que permite una operación normal.

3) La PS3010 como fuente de corriente constante (C.C.)

Active el aparato con el interruptor de alimentación (9). Gire los ajustes (5) y (6) completamente hacia la derecha y los ajustes (3) y (4) hacia la izquierda. Conecte la carga. Ajuste (3) y (4) hasta que haya seleccionada la corriente deseada. El indicador C.C. se ilumina mientras que el indicador C.V. queda apagado.

4) La limitación de corriente en el modo C.V.

Coloque los dos ajustes de corriente, es decir (3) y (4), en su posición máx. Esto permite ajustar el punto de limitación de corriente como quiera (máx. ± 12A). Proceda de la manera siguiente: active el aparato, conecte una carga variable y ajuste la carga de manera que la corriente coincide con el punto de limitación de corriente deseada. Entretanto, ajuste también los ajustes de corriente (3) y (4) hasta que el LED C.C. se ilumine. El valor del display Amp es idéntico al punto de limitación de corriente.

4. Prescripciones de seguridad

• La PS3010/PS3020 dispone de una protección óptima gracias a la protección contra los cortocircuitos y la limitación de corriente. Gracias al circuito de protección que ajusta la pérdida de tensión de transistores en la alimentación, la pérdida de tensión en caso de cortocircuito queda limitada, lo que hace que el aparato no puede ser dañado. El aparato se pone automáticamente en el modo de limitación de corriente: se selecciona el punto de limitación de corriente (máx. ± 12A). No obstante, repare el cortocircuito tan pronto como sea posible para evitar un desgaste y un consumo innecesario de corriente.
  Se desconecta la salida para evitar una pérdida de corriente en caso de que se produce un cortocircuito entre la conexión de salida positiva y la conexión de salida negativa. El aparato volverá a funcionar normalmente si el problema ha sido resuelto.
• Guarde el aparato en un lugar seco y bien aireado. Límpielo, ocasionalmente, con un paño húmedo. Desconecte la toma de tierra si no va a usar la PS3010/PS3020 durante un tiempo prolongado.
• Desconecte la tensión de entrada antes de limpiar el aparato.
• La PS3010/PS3020 es una importante fuente de corriente. Para evitar el sobrecalentamiento, airee bien el aparato durante el uso a potencia máxima. Tenga en cuenta el riesgo de quemaduras: no toque la superficie del disipador al usar el aparato a potencia máxima.
• Un uso ilícito del aparato y una temperatura ambiental demasiado elevada podrían causar defectos. En este caso, la tensión de salida real podría sobrepasar la tensión de salida nominal. SEA EXTREMADAMENTE CUIDADOSO AL MANEJAR EL APARATO Y EVITE CUALQUIER DAÑO INNECESARIO DE LA CARGA.
• Para un uso completamente seguro, asegúrese de que la conexión de tierra de 3 polos del cable de alimentación esté puesta a tierra.
• El ventilador se activa si la temperatura del disipador llega a ± 75°C.

5. Accesorios

1 manual de usuario
1 cable de alimentación

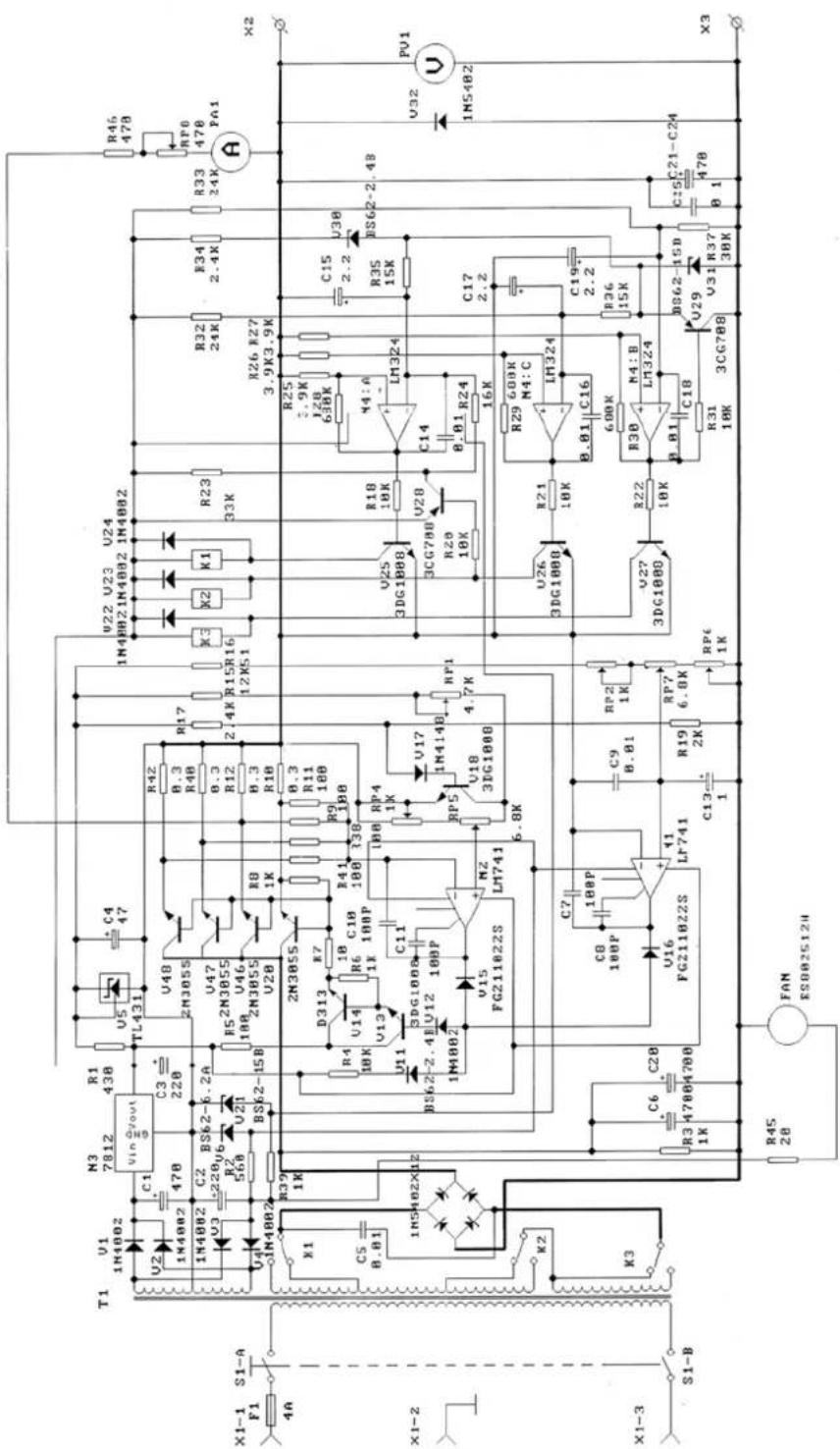

6. Esquema

T1 U1 1N4002 N3 7812 R1 438 C1 Vin Cout C3 220 TL431 C4 47 U5 V48 ZM3055 U47 R42 0.3 R40 R30 R12 R10 R17 R15R16 12K51 U22 U23 U24 1N40021N4002 1N4002 X1-1 S1-A F1 4A U3 1N4002 C2 220u6 BS62-6.2A R2 568 U21 BS62-15B R52N3055 U46 188 2N3055 U28 R8 1K R9 100 R11 100P R17 2.4K R15R16 12K51 X3 K2 K1 R23 33K R32 24K R34 2.4K R33 24K R46 478 RP6 478 FA1 X2 X1-2 X1-3 S1-B X1 C5 B.01 R39 1K D313 R7 R4 10K U14 R6 1K C10 100P R41 100 138 R9 100 U11 3DG1008 C11 10BP U15 FG211022S V17 1N414B RP5 V18 3DG1008 MZ LM741 6.8K RP1 4.7K U25 3DG1008 R18 10K R25 3.9K 128 638K N4:A LM324 C14 R35 15K C17 2.2 U30 BS62-2.4B V32 U95402 PU1 R29 600K M4:C LH324 C19 2.2 R36 15K R31 3CG788 V29 V31 K37 38K C25 C21-C24 B 1 478 X3 R45 28 FAN ES0025G12H

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
