Tipo de producto	Fuente de alimentación CC de laboratorio / Cargador de baterías
Marca	Velleman
Modelo	LBPSHH01
Dimensiones	185 x 88 x 38 mm
Peso	370 g
Alimentación de entrada	220-240 V~, 50/60 Hz, 1 A
Tensión de salida ajustable	0.3 V - 30 V
Corriente de salida ajustable	0 - 3.75 A
Potencia continua máxima	50 W
Puertos USB integrados	2 puertos USB (2 x 2 A cada uno)
Pantalla	Pantalla LCD grande con retroiluminación ajustable
Modos de funcionamiento	Tensión constante (CV) y corriente constante (CC)
Protecciones	Protección contra cortocircuitos, fusible de protección
Funciones de memoria	Guardado y recuperación de preajustes (hasta 5 bancos)
Calibración	Calibración posible de la tensión y la corriente mediante un multímetro externo
Accesorios incluidos	Cable de alimentación Euro CEE 7/16 tipo C a C7 (1.20 m)
Mantenimiento	Limpieza con un paño húmedo que no suelte pelusa; no usar disolventes
Almacenamiento	Lugar seco, bien ventilado, sin polvo
Garantía	24 meses para uso doméstico (6 meses para uso profesional)

Preguntas frecuentes - LBPSHH01 VELLEMAN

¿Cómo ajustar la tensión y la corriente de salida?

Asegúrese de que la salida esté desactivada (presione OUT). Presione V/A para seleccionar el modo de tensión o corriente. Presione SET, luego use las teclas de flecha (◀ ▶) para seleccionar el dígito y (▲ ▼) para ajustar el valor. Confirme con SET. Active la salida con OUT.

¿Cómo usar la función de carga USB?

Ajuste la tensión a 5.2 V y la corriente a 3 A. Presione USB para activar el modo de carga USB. Presione OUT para iniciar la salida. Los puertos USB entregan hasta 2 A cada uno.

¿Cómo guardar y recuperar preajustes?

En modo de configuración, presione STORE/RECALL. Seleccione un banco de memoria (1 a 5) con ▲/▼. Presione SET para guardar los ajustes actuales. Para recuperar, proceda de la misma manera en modo normal.

¿Qué hacer si la pantalla es difícil de leer?

Use las teclas LEFT (◀) para disminuir el contraste y RIGHT (▶) para aumentarlo. La retroiluminación se activa con ▲ y se desactiva con ▼.

¿Cómo calibrar la tensión o la corriente?

Conecte un multímetro de precisión a los terminales de salida. Presione V/A para elegir tensión o corriente. Use las teclas de flecha para ajustar el valor mostrado hasta que coincida con la medición del multímetro. Presione SET para confirmar.

¿Cuáles son las precauciones de seguridad importantes?

Use el aparato solo en interiores, lejos de la humedad. No lo abra nunca (ninguna pieza reparable por el usuario excepto el fusible). Desenchúfelo antes de limpiarlo. No use el aparato si la carcasa o el cable están dañados.

¿Cómo reemplazar el fusible?

El fusible es accesible a través del compartimento previsto. Use solo un fusible del mismo tipo y calibre. Si el problema persiste, contacte a su distribuidor.

¿Puedo usar este aparato para cargar baterías?

Sí, en modo USB o ajustando manualmente la tensión y la corriente adecuadas. Para baterías, ajuste primero la tensión de carga recomendada, luego la corriente de carga. Active la salida. Supervise la carga para evitar sobrecarga.

¿Qué hacer en caso de cortocircuito en la salida?

El aparato está protegido contra cortocircuitos. Si ocurre un cortocircuito, la salida se corta automáticamente. Corrija el defecto, luego reinicie el aparato presionando OUT.

¿Cómo limpiar y mantener el aparato?

Desenchufe el aparato. Limpie la carcasa con un paño suave ligeramente húmedo (agua limpia). No use alcohol, disolventes ni productos abrasivos. Guarde el aparato en un lugar seco y ventilado.

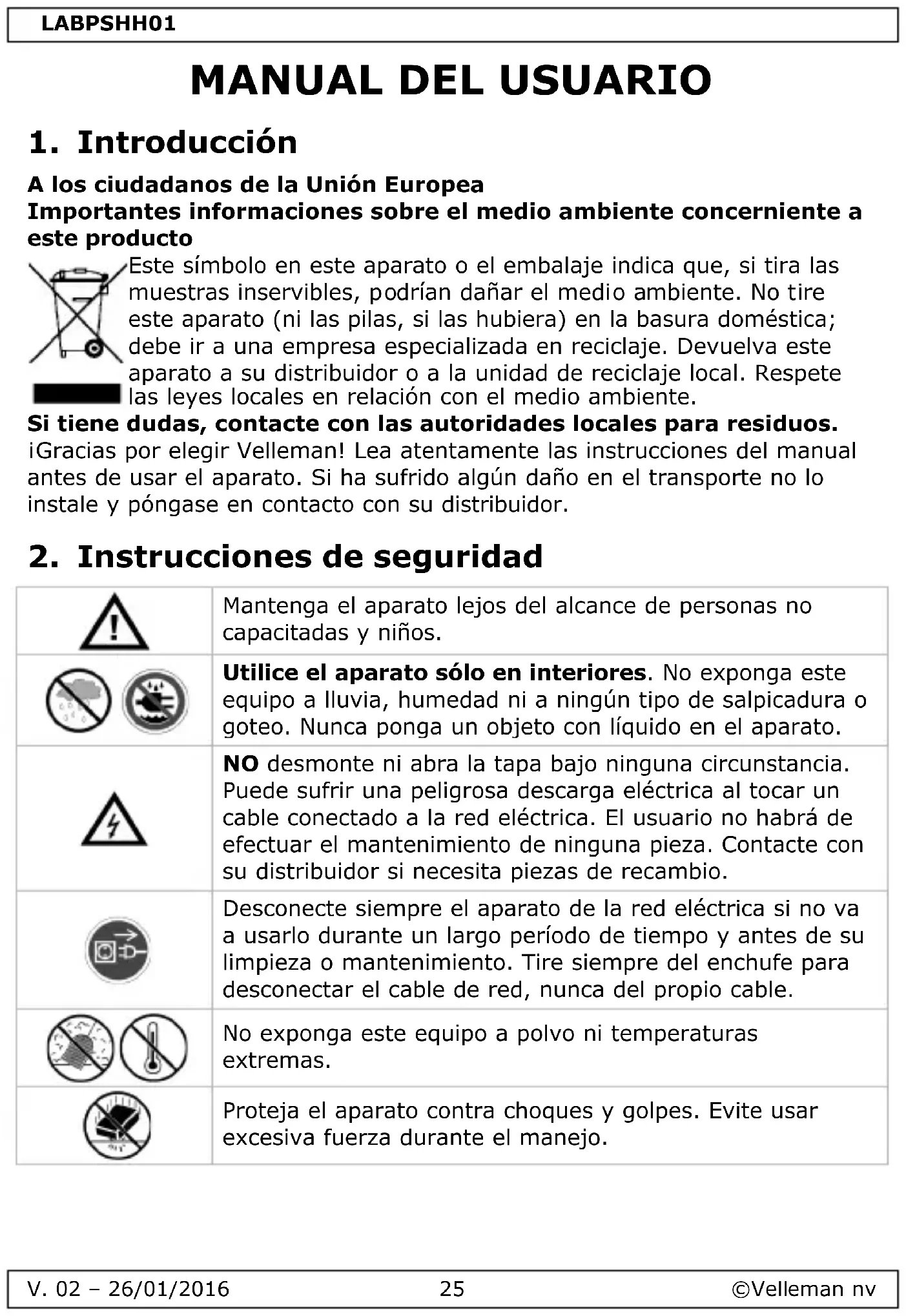

MANUAL DE USUARIO LBPSHH01 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido en el aparato.
	NO desmonte ni abra la tapa bajo ninguna circunstancia. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.
	Desconecte siempre el aparato de la red eléctrica si no va a usarlo durante un largo período de tiempo y antes de su limpieza o mantenimiento. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
	No exponga este equipo a polvo ni temperaturas extremas.
	Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

LABPSHH01

No utilice el aparato si la caja o los cables están dañados. No utilice este aparato si la carcasa o el cable están dañados. La reparación debe ser realizada por personal especializado.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman ^® al final de este manual del usuario.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

• fuente de alimentación conmutada DC portátil
  • gran pantalla LCD para la tensión y la corriente
• modelo compacto y ligero
• regulable de 0.3 V - 30 V, hasta 3.75 A con potencia continua máx. 50 W
• funciona en el modo de tensión constante y corriente constante
  • con 2 puertos USB incorporados (2 x 2 A)
• protección contra cortocircuitos
• protección por fusible
• puntas de prueba no incl.

5. Inicio rápido

5.1 Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	ajuste de corriente
2	ajuste de tensión
3	valor medido

4	teclado
5	puertos USB
6	salidas DC

LABPSHH01

5.2 Preparación

Enchufe el aparato a una toma eléctrica para activarlo. El aparato iniciará el control automático.

5.3 Teclado

Tecla	descripción
	Pulse STORE/RECALL para almacenar/recordar un valor preprogramado.
V/A	Pulse V/Apara conmutar entre la medición de corriente y tensión.
	Pulse USB entrar en el modo de carga USB. Ponga la tensión en 5.2 V y la corriente en 3 A. Pulse OUT para utilizar el aparato como cargador. Vuelva a pulsar USB para salir de esta función.
[GSGW]	Pulse OUT para activar el estado de salida y visualizar los valores de corriente y tensión en la pantalla. Vuelva a pulsar para salir de esta función.
	Pulse UP para activar la retroiluminación.
	Pulse DOWN para desactivar la retroiluminación.
[THAB]	Pulse LEFT para disminuir el contraste.
	Pulse RIGHT para aumentar el contraste.
SET	Pulse SET y ajuste los valores con las teclas flecha. Pulse V/A para conmutar entre la corriente y la tensión.

5.4 Funciones básicas

Ajustar la tensión y la corriente

1. Enchufe el aparato a una toma eléctrica adecuada.
2. Pulse OUT para desactivar el modo de salida.
3. Pulse V/A para seleccionar el modo de tensión o el modo de corriente.
4. Pulse SET para entrar en el modo de configuración.
5. Pulse ◀ o ▶ para seleccionar el dígito y ajuste el valor seleccionado con

LABPSHH01

6. Pulse SET para confirmar.

OBSERVACIÓN

Es posible ajustar la tensión o la corriente después de haber validados las salidas. Sin embargo, desactive la salida antes de ajustar la tensión o la salida para proteger la carga.

Debido al límite de corriente total, es posible que los ajustes de corriente se disminuyan automáticamente después de haber aumentado el ajuste de tensión.

5.5 Controlar la salida

Regular la tensión de salida

1. Enchufe el aparato a una toma eléctrica adecuada.
2. Pulse V/A para ir al modo de tensión.
3. Seleccione el valor deseado (de 1 a máx. 30 V).
4. Pulse OUT para activar el modo de salida.

Modo de corriente constante

1. Enchufe el aparato a una toma eléctrica adecuada.
2. Ponga la tensión en 30 V.
3. Conecte la resistencia (3 Ω/50 W) entre los terminales de salida.
4. Pulse V/A para conmutar al modo de corriente y ajuste los diferentes valores de corriente.
5. Pulse OUT para activar el modo de salida y controle los valores de corriente visualizados.

Protección contra cortocírtuitos

1. Enchufe el aparato a una toma eléctrica adecuada.
2. Ponga la tensión en > 5 V y la corriente en > 1 A.
3. Pulse OUT para activar el modo de salida.
4. Conecte los terminales de salida.

Función de carga USB

1. Enchufe el aparato a una toma eléctrica adecuada.
2. Ponga la tensión en > 5.2 V y la corriente en > 2.5 A.
3. Pulse V/A para ir al modo de tensión.
4. Pulse USB para activar la salida USB.
5. Pulse OUT para activar el modo de salida.

5.6 Otras funciones

Almacenar datos

1. Enchufe el aparato a una toma eléctrica adecuada.
2. En el modo de configuración, pulse STORE/RECALL para acceder a los bancos de memoria.
3. Seleccione su banco de memoria con ▲ o ▼.
4. Pulse SET para almacenar los valores programados en el banco de memoria seleccionado.

Recordar datos

1. En el modo de funcionamiento normal, pulse STORE/RECALL para acceder a los bancos de memoria.
2. Seleccione su banco de memoria con ▲ o ▼.
3. Pulse SET para acceder al banco de memoria seleccionado.

5.7 Calibrar la tensión y la corriente

Conecte los terminales de salida a un medidor de tensión de 5 dígitos, un medidor de corriente o una resistencia de 10 Ω/100 W.

CE I 5V 2A II 5V 2A + 20V-2A - A V 3R/50W

1. Conecte el terminal de salida a un medidor de tensión o corriente de referencia externo.
2. Pulse V/A para ir al modo de tensión o el modo de corriente.
3. Utilice las teclas para ajustar el valor visualizado para que coincida con la corriente o la tensión de referencia.
4. Pulse SET para confirmar.

5.8 Retroiluminación

En el modo de funcionamiento normal, pulse ▲para activar la retroiluminación. Pulse ▼para desactivar.

6. Limpieza y mantenimiento

• Desconecte el aparato de toda fuente antes de limpiarlo.
• No dañe los cables de alimentación. El mantenimiento debe ser realizado por un técnico cualificado.
• Limpie el aparato regularmente con un paño húmedo sin pelusas. No utilice alcohol ni disolventes.
• El usuario no habrá de efectuar el mantenimiento de ninguna pieza salvo el fusible. Contacte con su distribuidor si necesita piezas de recambio.
• Guarde el aparato en un lugar seco, bien aireado, sin polvo y límpielo regularmente. Desconecte el aparato de la red eléctrica si no va a utilizarlo durante un largo período de tiempo.

7. Especificaciones

entrada tensión .... 220-240 V\~, 50/60 Hz corriente .... 1 A

salida tensión máx. 0.3-30 V corriente máx. 0-3.75 A potencia continua máx. 50 W

regulación de línea (± % de la salida + offset) tensión .......CV ≤ 0.01 % + 3 mV corriente .......CC ≤ 0.01 % + 3 mA

regulación de carga (± % de la salida + offset) tensión .......CV ≤ 0.02 % + 3 mV corriente .......CC ≤ 0.02 % + 3 mA

precisión de la medición tensión .... 10 mV corriente .... 1 mA

precisión del valor medido @ 25 °C (± % de la salida + offset) tensión ....≤ 0.05 % + 5 mV corriente ....≤ 0.05 % + 5 mA

velocidad de medición tensión .... 100 ms/s corriente .... 100 ms/s

precisión del valor de ajuste @ 25 °C (± % de la salida + offset) tensión ....≤ 0.05 % + 5 mV corriente ....≤ 0.05 % + 5 mA

LABPSHH01

rizado y ruido (20 Hz - 20 MHz)

tensión .... ≤ 10 mV rms/150 mV p-p

corriente .... ≤ 10 mV rms/150 mV p-p

coeficiente de temperatura @ 0 - 40 °C (± % de la salida + offset)

cable de alimentación ...... euroconector CEE 7/16 tipo C a conector C7

longitud del cable de alimentación.... 1.20 m

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.
