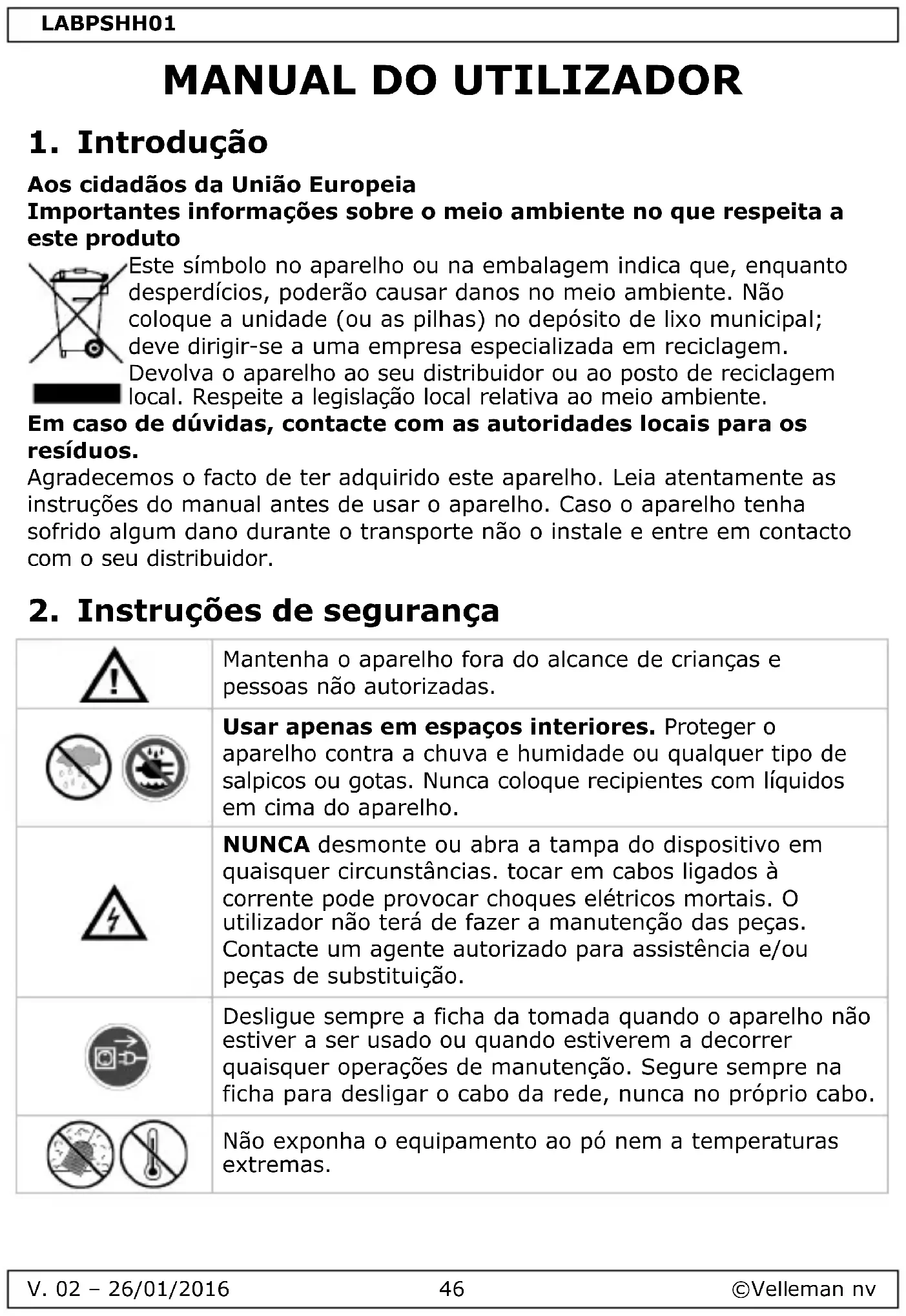

MANUAL DE UTILIZADOR LBPSHH01 VELLEMAN

PT - FONTE DE ALIMENTAÇÃO COMUTÁVEL PORTÁTIL

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Usar apenas em espaços interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Nunca coloque recipientes com líquidos em cima do aparelho.

NUNCA desmonte ou abra a tampa do dispositivo em quaisquer circunstâncias. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Desligue sempre a ficha da tomada quando o aparelho não estiver a ser usado ou quando estiverem a decorrer quaisquer operações de manutenção. Segure sempre na ficha para desligar o cabo da rede, nunca no próprio cabo.

Não exponha o equipamento ao pó nem a temperaturas extremas.LABPSHH01

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

Não utilizar o aparelho se verificar que o exterior ou os cabos estão danificados. Não tente proceder à reparação do aparelho. Contacte um distribuidor autorizado.

Consulte a Garantia de serviço e qualidade Velleman

na parte final deste manual do utilizador.

• Familiarize-se com as funções do aparelho antes de o utilizar.

• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

• fonte de alimentação comutável DC portátil

• grande visor LCD para tensão e corrente

• modelo compacto e muito leve

• ajustável de 0.3 V - 30 V, até 3,75 A com corrente contínua de no máx. 50 W

• funciona no modo corrente e tensão constante

• 2 portas USB incorporadas (2 x 2 A)

• proteção contra curto-circuito

• protecção de fusíveis

• cabos de teste não incluídos

Ver as figuras da página 2 deste manual do utilizador.

Ligue o aparelho à corrente elétrica para o ativar. O aparelho inicia o processo de auto-verificação-

Pressione o botão STORE/RECALL para guardar/recuperar um valor pré-definido no/a partir do banco de memória. V/A Pressione V/A para alternar entre a medição de corrente e de tensão.

Pressione o botão USB para entrar no modo de carregamento via USB. Ajuste a tensão para 5.2 V e a corrente para 3 A. Pressione o botão OUT para usar o aparelho como carregador. Pressione novamente o botão USB para sair da função.

Pressione o botão OUT para colocar a alimentação no modo de saída e ler os valores da corrente e da tensão no ecrã. Pressione novamente para sair da função.

Pressione o botão UP para ligar a iluminação de fundo. Pressione o botão DOWN para desligar a iluminação de fundo.

Pressione o botão LEFT para diminuir o contraste do ecrã. Pressione o botão RIGHT para aumentar o contraste do ecrã. SET Pressione SET e ajuste os valores usando as teclas. Pressione V/A para alternar entre a corrente e a tensão.

5.4 Operações Básicas

Definir a Tensão e a Corrente

1. Ligue o aparelho à corrente elétrica.

2. Pressione o botão OUT para desativar o modo de saída.

3. Pressione V/A para selecionar o modo de corrente ou de tensão.

4. Pressione o botão SET para entrar no modo de configuração.

5. Pressione ou para selecionar o dígito, ajuste o valor selecionado

6. Pressione SET para confirmar a configuração.

É possível definir a tensão ou a corrente uma vez que as saídas sejam válidas. No entanto, para proteção da carga, recomenda-se que interrompa a saída antes de configurar a tensão ou a corrente. Devido ao limite de potência, as configurações de corrente pode diminuir automaticamente assim que aumentar o valor da tensão.

5.5 Verificar a Saída

Regulação da Tensão de Saída

1. Ligue o aparelho à corrente elétrica.

2. Pressione V/A para passar para o modo tensão.

3. Ajuste para o valor pretendido (de 1 até ao máx. de 30 V).

4. Pressione o botão OUT para colocar o aparelho no modo de saída.

Modo Saída Corrente Constante

1. Ligue o aparelho à corrente elétrica.

2. Ajuste a tensão para 30 V.

3. Conecte a resistência (3 Ω/50 W) entre os terminais de saída.

4. Pressione V/A para passar para o modo corrente e ajustar os vários

valores de corrente.

5. Pressione o botão OUT para colocar o aparelho no modo de saída e

verificar os valores de corrente apresentados. Proteção Contra Curto-Circuito

1. Ligue o aparelho à corrente elétrica.

2. Ajuste a tensão para > 5 V e a corrente para > 1 A.

3. Pressione o botão OUT para colocar o aparelho no modo de saída.

4. Ligue os terminais de saída

Função Carregamento USB

1. Ligue o aparelho à corrente elétrica.

2. Ajuste a voltagem para > 5.2 V e a corrente para > 2.5 A.

3. Pressione V/A para passar para o modo tensão.

4. Pressione o botão USB para ativar a saída USB.

5. Pressione o botão OUT para colocar o aparelho no modo de saída.LABPSHH01

1. Ligue o aparelho à corrente elétrica.

2. No modo de configuração, pressione o botão STORE/RECALL para

aceder aos bancos de memória.

3. Selecione o seu banco de memória com ou .

4. Pressione SET para guardar os valores configurados no banco de

memória selecionado. Recuperar Dados Gravados

1. No modo de funcionamento normal, pressione o botãoSTORE/RECALL

para aceder aos bancos de memória.

2. Selecione o seu banco de memória com ou .

3. Press SET to load the selected memory bank.

5.7 Calibragem da Tensão e da Corrente

Ligue os terminais de saída ao medidor de tensão de 5 dígitos, medidor de corrente ou resistência 10 Ω/100 W.

1. Ligue o terminal de saída a uma tensão externa de referência ou a um

medidor de corrente.

2. Pressione V/A para alternar entre o modo tensão e o modo corrente.

3. Use as teclas a ajustar o valor apresentado de forma a corresmponder

com o valor referência da tensão ou da corrente.

No modo de funcionamento normal, pressione para ativar a luz de fundo; pressione para desativar.

6. Limpeza e manutenção

• Desligue o aparelho da corrente antes de qualquer actividade de manutenção.

• Os cabos de alimentação não devem apresentar quaisquer danos. Contacte um técnico especializado para instalar o aparelho.

• Limpe o aparelho regularmente com um pano húmido sem pêlo. Não utilizar álcool ou dissolventes.

• Excepto o fusível, não existem peças cuja manutenção seja feita pelo utilizador. Contacte o seu distribuidor no caso de necessitar de peças de substituição.

• Guarde o dispositivo num local seco, bem ventilado e sem pó, e mantenha-o sempre limpo. Desligue a ficha de alimentação caso o dispositivo fique guardado durante um longo período de tempo.

precisão do valor definido @ 25 °C (± % da saída + offset) voltagem..........................................................≤ 0.05 % + 5 mV corrente ...........................................................≤ 0.05 % + 5 mA ondulação e ruído (20 Hz - 20 MHz) voltagem.............................................. ≤ 10 mV rms/150 mV p-p corrente ............................................... ≤ 10 mV rms/150 mV p-p coeficiente de temperatura @ 0 - 40 °C (± % da saída + offset) voltagem..................................................................... ≤ 0.05 % corrente ........................................................................≤ 0.1 % dimensões................................................................ 185 x 88 x 38 mm peso 370 g cabo de alimentação ................... ficha tipo CEE 7/16 Euro conector C a C7 comprimento do cabo de alimentação .......................................... 1.20 m Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

• W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji. Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi). Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia). Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos: - todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas…) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias… (lista ilimitada); - todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.; - danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante; - todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento. - todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®; - despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as condições aqui mencionadas. A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
